kedrs

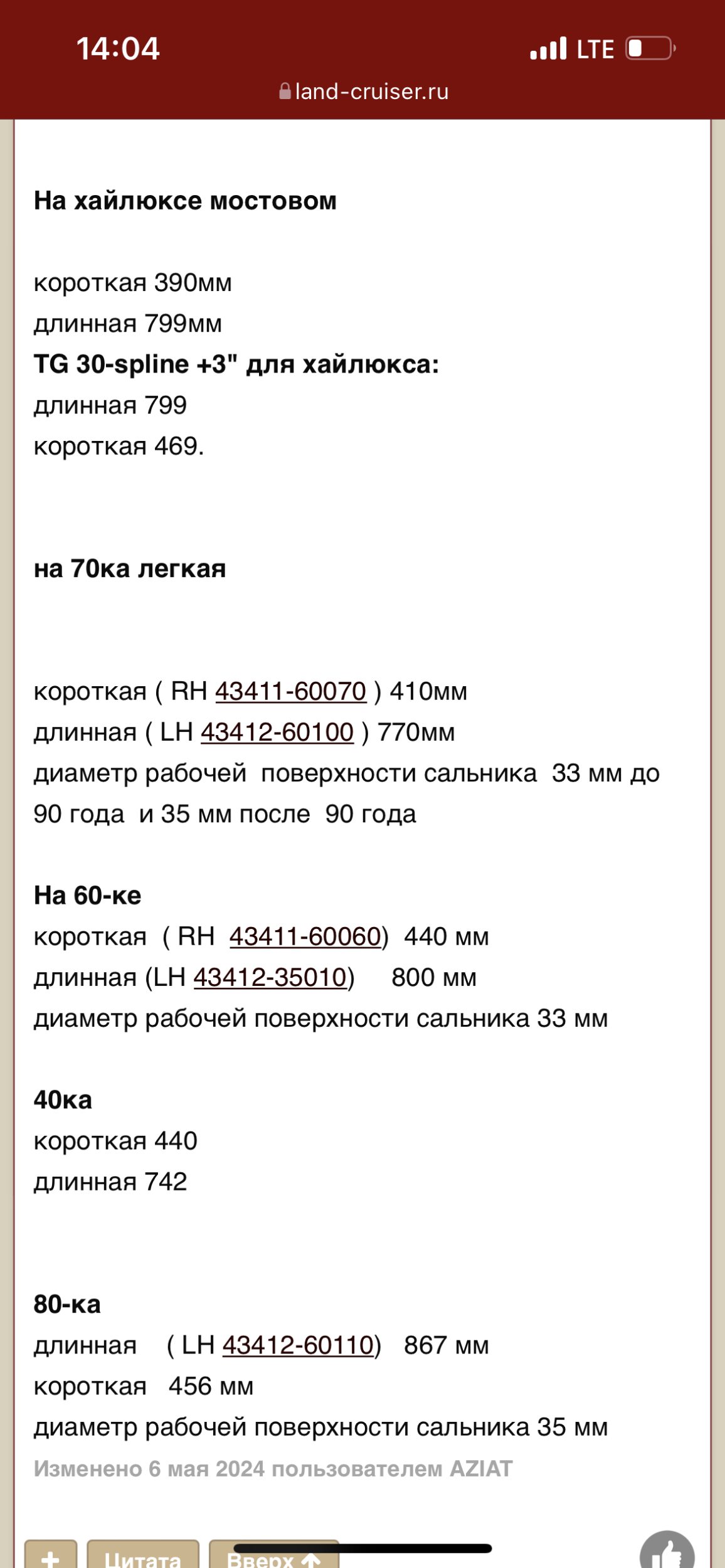

28 минут назад, Антуан сказал:

Если память не изменяет

у 60-ки и хайлюкса длинные одинаковые.

от хайлюкса подойтет только длинная. короткая от 60ки и 40-ки подойдет. по конусам, в сошке растачивается отверстие и вваривается заранее подготовленная втулка, сделанная из своей тяги поворотного кулака, от независимой подвески если остались кулаки, подойдет.

10.08.2026 в 01:39, Shahist сказал:

про полуоси на заказ от иж техно.

привет. Если вы собрались расширять, полуоси все равно придется брать не родные. от 60-ки их не так много в продаже и стоят не дешевле ижтехно.

2 часа назад, BoneCracker сказал:

Даже папуасы ставят втулки, наверное чтото знают

по сути под каталожные цапфы и подшипники можно сделать без всякой регулировки. проблем не вижу

прадо 78 передние втулки. только внешний диаметр не 63 а 62,5

может кому то пригодится.

ну и если у кого то будет возможность, замерить расстояние между внешними подшипниками не электро ступицы прадо 78, а обычной оригинальной , буду признателен.

у вас если ступица которая на фото выше перед вами, вы не могли бы между обоймами замерить расстояние?

вот тут четко видно на сколько выше сидит подшипник,

просто у меня небыло никогда оригинальных ступиц обычных, только под электрохабы. вот мне и хочется понять, какое оригинальное расстояние в оригинальных передних не электро ступицах между подшипниками. что то мне подсказывает что около 40мм. может кто померять?

вообще ребята с Ижевска в этой ступице нарезали резьбу не ту под шпильки крышек, в крышках посадку под штифты дали не ту, пришлось разверткой проходить. если они еще расстояние перепутали это будет ахтунг. надеюсь конечно что такого быть не может.

24 минуты назад, WAR сказал:

А на какую машину переднюю цапфу на задний мост ставишь?

да у меня одна машина, в подписи она.

25 минут назад, WAR сказал:

Посадочное - и в Африке, - посадочное.

24 минуты назад, WAR сказал:

А на какую машину переднюю цапфу на задний мост ставишь?

да у меня одна машина, в подписи она.

25 минут назад, WAR сказал:

Посадочное - и в Африке, - посадочное.

на 18 странице чертежи, так вот видно даже на них, расстояние между внутренними обоймами около 40мм(длинна втулки). у у меня в этих ступицах расстояние между обоймами примерно 51мм. то есть разница больше 10мм.

самый главный для меня вопрос, в каком месте  на цапфе у остальных работает подшипник. мне кажется обычно у всех плюс минус, как у меня на электроцапфе на фото. разве нет? подшипники быть разными не могут. не про сотки говорю. мне кажется глубже он должен сидеть

явно что торчит обойма,

парни есть вопрос, подскажите. предистория такая, для проекта заднего моста в иж техно были куплены цапфы и ступицы тойота. соответственно я решил в этот узел добавить распорные втулки, там форма немного другая у цапфы, ну да бог с ним, отсканировал, поправки внес. Ноо при сборке узла, я понял что толи цапфа короче, толи ступица больше. короче внешний подшипник как мне кажется работает не на своем месте, не садится он куда надо. обоймы внутри ступицы на месте. берлинской лазурью видно до каких пор садится на цапфу внутренняя обойма внешнего подшипника. цапфы с элетрой вроде одинаковые, а вот расстояние между подшипниками в ступице явно больше

поизучал я что у них на сайте. вот такой сейчас у них комплект. написано для моделей 89-95 года оснащенных раздаточной коробкой 4cyl. не подходит для раздаточных коробок с цепным приводом.

наткнулся тут, готовые шарики

21 минуту назад, Kenig Sailor сказал:

step моделью не поделитесь

в чистом виде она вам врядли поможет, у меня ступицы передние прадо 78 под электрохабы, они короче.

22 минуты назад, Kenig Sailor сказал:

со втулками на задний мост не заморачивались

вот как раз сейчас занимаюсь задним, но, я снял 3д скан ижтехновских цапф. у меня по моему проекту именно они, внутренняя посадка там другая будет у втулки, внешне одинаковый габарит. Сегодня первый раз собирал узел для прикидки и попробовав накрутить гайку от электро цапфы, понял, что расстояние между внутренними обоймами разное, причем прилично. высоту будем менять.

8 минут назад, Блинов Александр сказал:

просто у них мозгов нет сделать правильно и чтоб работало.

то что внутренняя вращалась говорит только о том что втулка не работала. когда со втулкой выставляется пред натяг, я себе 5кг например делаю, то после того как все уперлось и натянулось, усилие конечной затяжки я делаю "от души". монтировочка как гнуться начинает значит ок. так вот при такой затяжке внутренняя обойма вращатся не может от слова совсем. Вымерять и сделать втулку статичную нерегулируемую втулку, как у вас на фото, реально. Но. под каждый конкретный случай. факторы износа цапцы, размеры и зазоры в подшипниках. короче под конкретный случай. это не удобно и массово тиражировать не имеет смысла. конечная регулировка по факту происходит в секторе 10-15 минут по циферблату. такой толщины шайбу сделать нереально. будерюродами заниматься это еще те фокусы, можно, но все на авось. а вращая в принципе, все предельно просто.

27 минут назад, Kenig Sailor сказал:

Цена изделия если не секрет?

время потратил со своим токарем на пилотную модель, отрисовали и сделали step модель под чпу, потом отдал в заказ на авиационный завод. в ручном режиме мне сделали за 20тр две втулки. Я поинтересовался,  как удешевить. 10 комплектов( по две штуки), оптом, обойдутся по 10тр каждый. И сделано это уже будет на чпу, оцинковано. в общем трейл гир) Но, цели не было заниматься продажами и тд.

7 часов назад, Kenig Sailor сказал:

Не сталкивался ни разу. Могу предложить,что на резьбе. Поясните пожалуйста.

на предпоследней странице.

11 минут назад, Kenig Sailor сказал:

преднатяг выставляется с помощью набора регулировочных шайб

регулируемые втулки это очень удобно, я себе сделал, все четко работает.

2 часа назад, Казак-берег сказал:

Кто может отрегулировать тот втулки не будет ставить)).

на мой взгляд, нетсовсем до конца верно. втулки это вещь, особенно если все правильно сделано и настроено

обратное может гговорить только тот, кто поставил распорные втулки и в процессе эксплуатации у него возникли отрицательные моменты. я думаю это справедливо

2 часа назад, NazareT сказал:

На цепную врядли кто делает.

чертеж с компа Андрея не достать?

тоже встал вопрос по ручнику в связи с переходом на дисковые задние на своем 130-м. может есть сейчас какое то готовое решение? переходную пластину на цепную раздатку сейчас не у кого заказать..

новые шары, на снятом чулке,  вот такой системой, оба за час можно заполировать хон.

8 минут назад, Eugene63 сказал:

отдельные сапуны на кулаки.

это очень правильная подсказка.

можно просто сапун, можно выносной бачек, можно пневмоподпор.

16 минут назад, rusl143 сказал:

сальника шруса

наверно сальника полуоси вопрос

я сделал двойной сальник, родной стоит как должен, а трейлгировкий от хайлюкса, немного модернезированный держит со стороны моста

но у меня мост от 78, ну и соответственно, партайм.

я осенью разрежу сальник

когда с морей домой вернусь

и если склею и поставлю

на крузаке я прокачусь.

ждем отчета в общем😀
