Стационарный компрессор TLC 76 2013

[demanov 2]

Всем привет,

хочу замутить компрессор с ресивером, может есть готовые решения или поделитесь своими разработками

[interceptor87 2]

Из серии беркутов 24. Там готовый комплект. Сам пользуюсь 24 беркутом давно, нареканий нет. Сосед по гаражу сам к нему ресивер приделал и установил стационарно в багажник.

[Maxim511 182]

Да, именно так 20-й или 24-й беркут+ рессивер и будет хорошо

[interceptor87 2]

24 бодрее работает. Сравнивали 20 и 24. Лучше 24.

[Schimano 244]

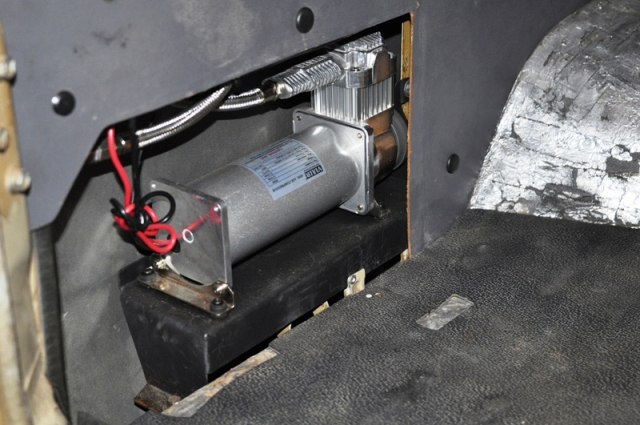

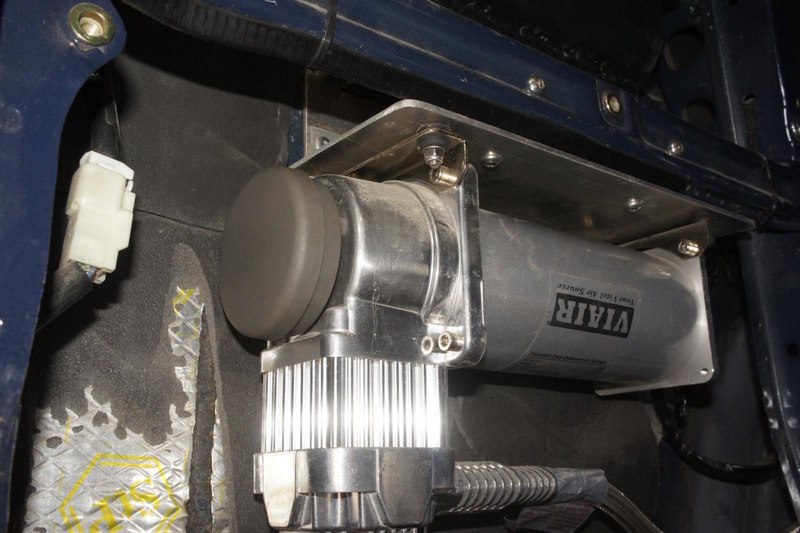

Компрессор VIAIR 450С в левую заднюю нишу под обшивку

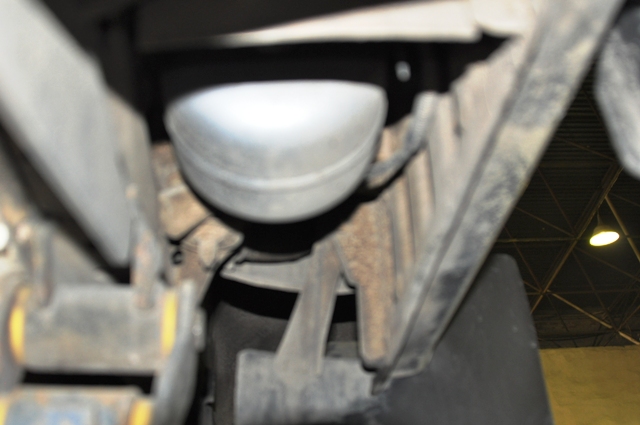

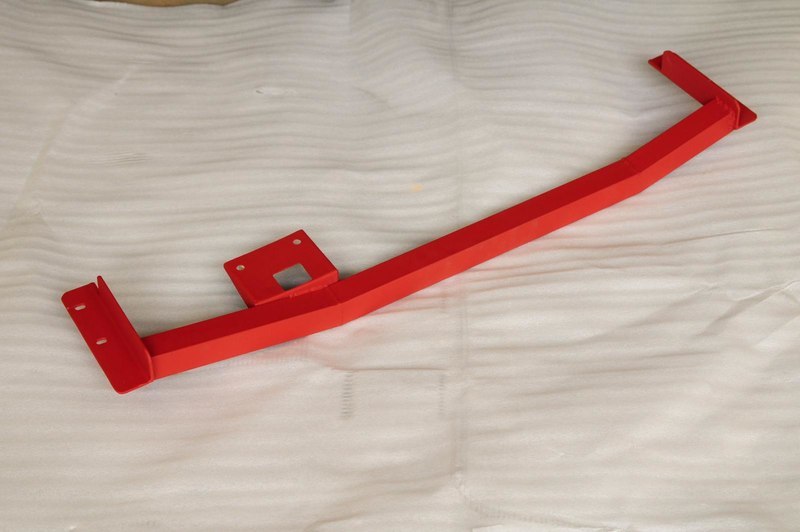

Ресивер под днище с опорой на дополнительную траверсу





Накачной фитинг  в лючек бензобака, второй  под капот

Изменено 3 ноября 2014 пользователем Schimano

[demanov 2]

Компрессор VIAIR 450С в левую заднюю нишу под обшивку

Ресивер под днище с опорой на дополнительную траверсу

Накачной фитинг  в лючек бензобака, второй  под капот



вариант хороший, а что компрессор вниз поршнем ничего страшного и где взять опору на днище, бак на сколько литров он тоже VIAIR ?

[Schimano 244]

Компрессору ориентация без разницы

Ресивер VIAIR 2галона, фитиги и трубки camozzi.

Компрессор должен иметь свой армированный шланг и обратный клапан.

[hruka 3]

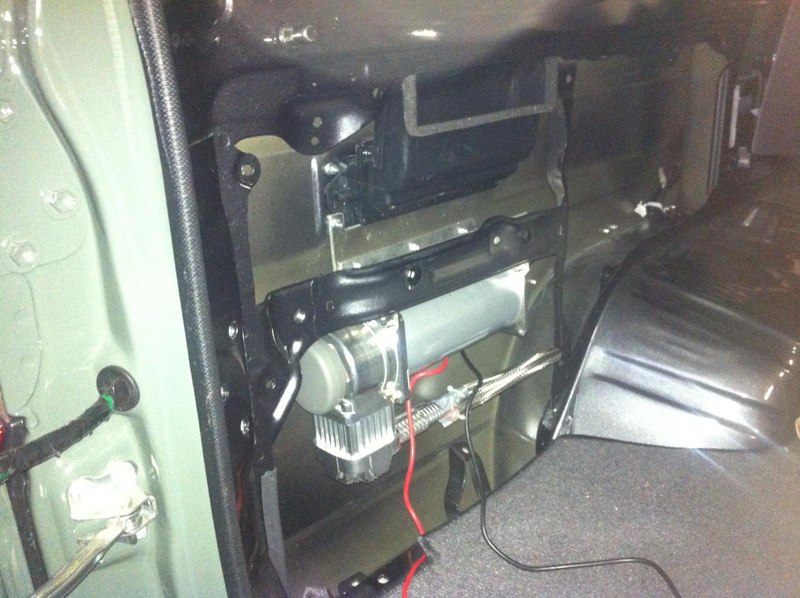

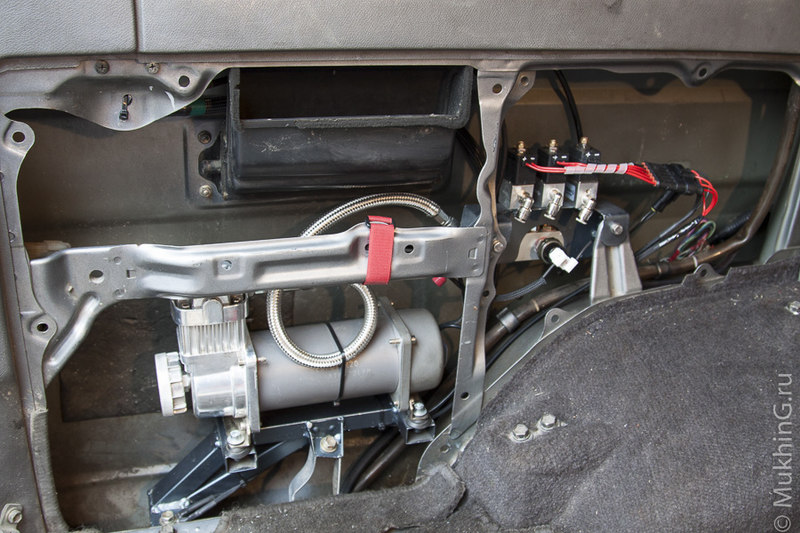

Беркут R20 в нише левого заднего крыла.

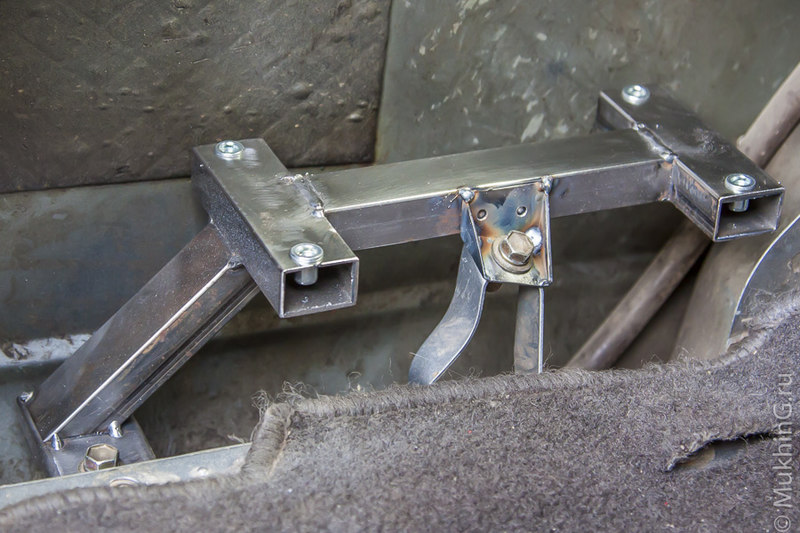

Крепление на место штатного домкрата (примерка).

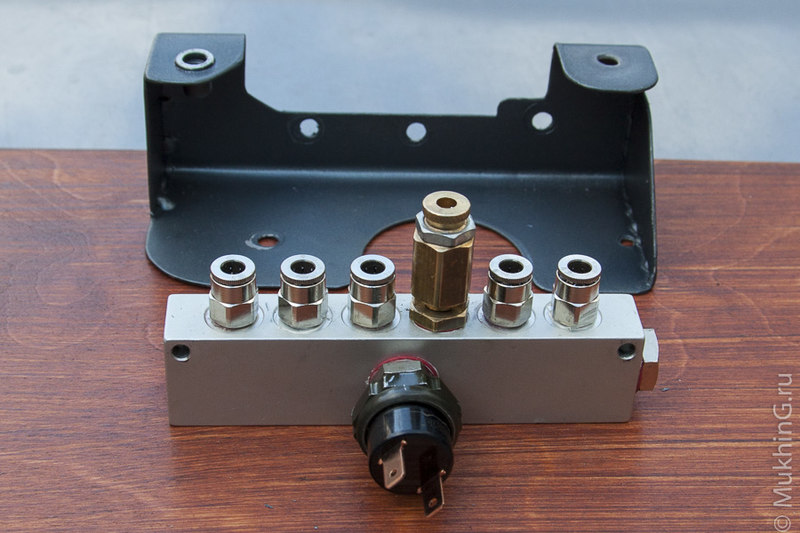

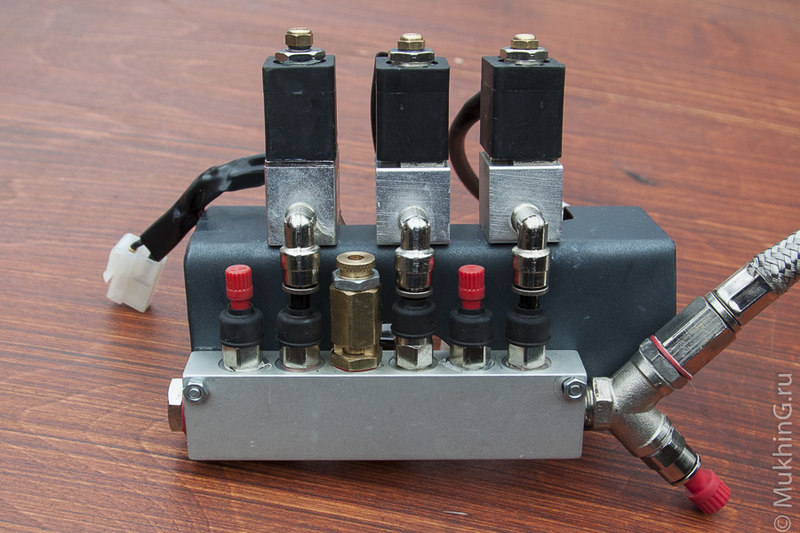

Крепление манифолда и соленоидов - на место динамика.



[Артём 222]

а как у него там с охлаждением?

[hruka 3]

Так себе, могло бы быть и лучше.

Но на один комплект 33х10,5х15 его хватает.

[Geo75ru 0]

Каждый раз заглядывая под капот своего 77-го с сожалением констатирую большое количество свободного места и отсутствие компрессора. Так вот вопрос.

А почему не разместить компрессор под капотом, есть ли "подводные камни" в такой компоновке?

Из плюсов - короткие провода, да и штатный домкрат, как показала практика не совсем бесполезная штука.

[piv 28]

Каждый раз заглядывая под капот своего 77-го с сожалением констатирую большое количество свободного места и отсутствие компрессора. Так вот вопрос.

А почему не разместить компрессор под капотом, есть ли "подводные камни" в такой компоновке?

Из плюсов - короткие провода, да и штатный домкрат, как показала практика не совсем бесполезная штука.

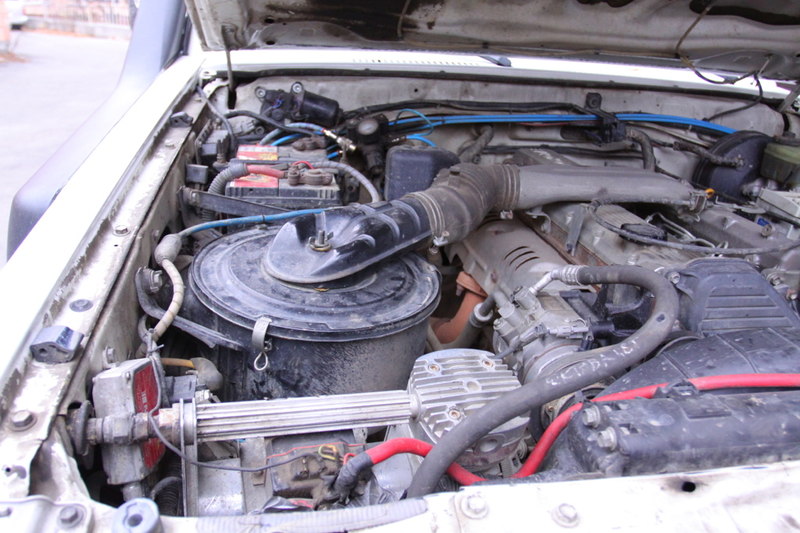

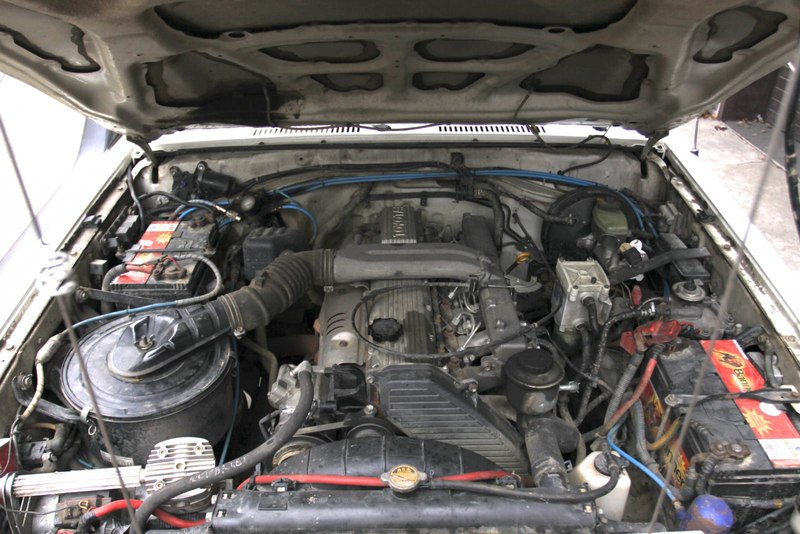

У меня под капотом уже шесть лет живет VIAIR. Единственное, что нужно внимательно следить за состоянием фильтра входного, а лучше пустить забор воздуха через штатный.

[demanov 2]

У меня под капотом уже шесть лет живет VIAIR. Единственное, что нужно внимательно следить за состоянием фильтра входного, а лучше пустить забор воздуха через штатный.

если не трудно выложите фото как он установлен под капотом

[piv 28]

Не трудно, сфотографирую и выложу

[Кашевар 3]

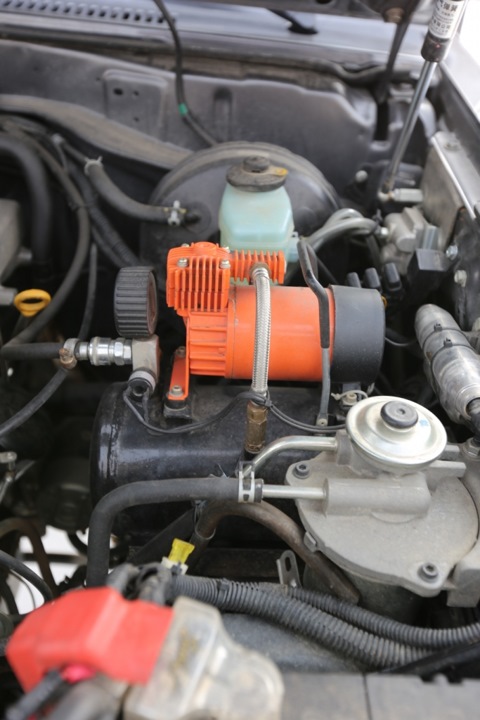

у меня компрессор в подкапотном пространстве. в основном работает на дудку. это в 76 крузаке.

в 78 вывел на крышу в ящик.

[piv 28]

Не прошло и недели





Компрессор качает в рессивер 10атм ( у меня в порогах), а от туда на дудку, через редуктор на блокировки, ну и выход на всякие нужды

[Костилио 0]

Добавлю ещё по схеме, у копрессора кроме армированного шланга и обратного клапана должен быть клапан сброса, стоящий между копрессором и обратным клапаном, как на взрослых копрессорах. Обычно берётся тройник с электро переключением, и "нормально открытый" выход остаётся в атмосфере, а "нормально закрытый" подключается в линию. Управляющие провода тройника подключаем к реле давления. В итоге копрессор включается, клапан направляет воздух в линию, компрессор выключается, клапан воздух из линии выпускает, разгружая тем самым поршень. Иначе обратный клапан мёртвому припарка.

[oleg1370 0]

У меня ресивер 20л. от камаза спокойно встал на раме.

[Bolomut 167]

не 76 правда , а 78

но думаю разницы особо нет

использован левый задний карман , для компрессора

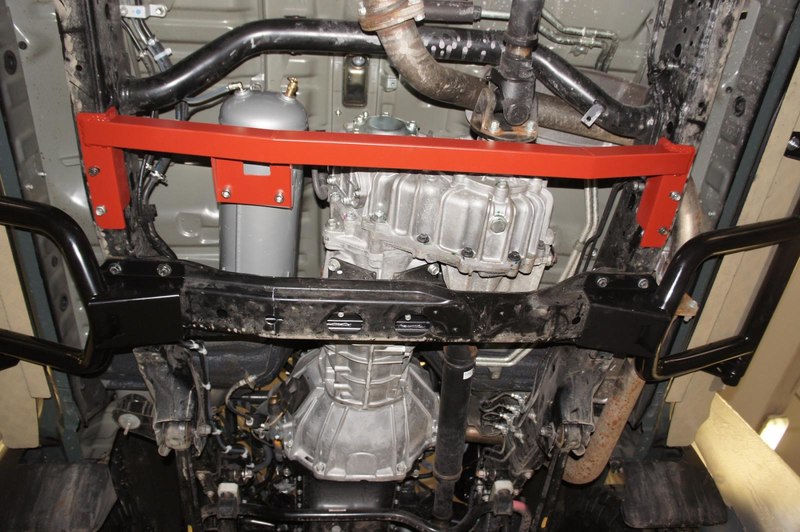

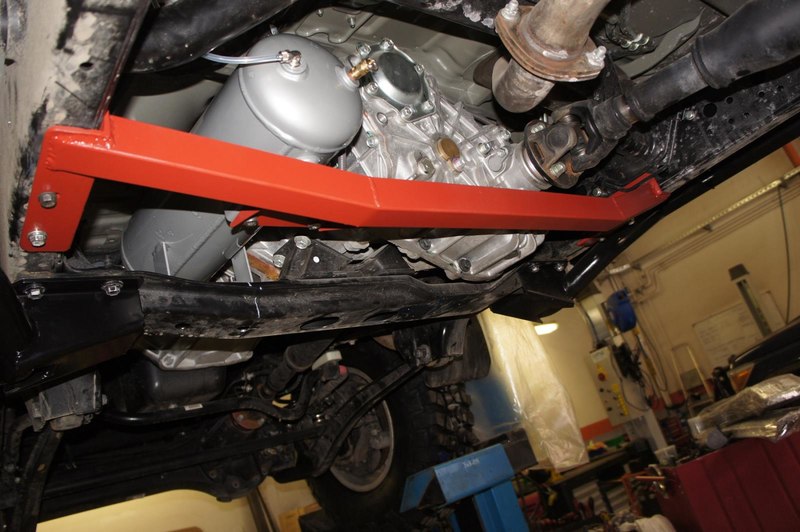

а ресивер расположили под днищем , в задней правой арке .



[Sergey 383 30]

Подготовку воздуха,

мы вот так собираем,

а куда ставить это уже от фантазии.

http://pnevmopodveska-club.ru/topic/1784-komplekt-podgotovki-vozdukhasborka/
