Схема трубок топливного бака ТЛС80

[D'leon 1]

Здравствуйте Уважаемые знатоки!

На днях снимал основной бак, менял толстый шланг от горловины. После замены, на основном баке машина как бы хватает воздух и глохнет периодически. Думаю что мог перепутать тонкие шланчики на баке местами. Есть кого нибудь понятная схема разводки шлангов баков? Машина ТЛС 80, 1ХЗ, 2 бака.

[Maxim511 189]

шланги старые, скорее всего тупо не герметичность подачи

[D'leon 1]

Спасиб, Попробую поменять



[Farkadii 19]

Дабы не плодить темы.

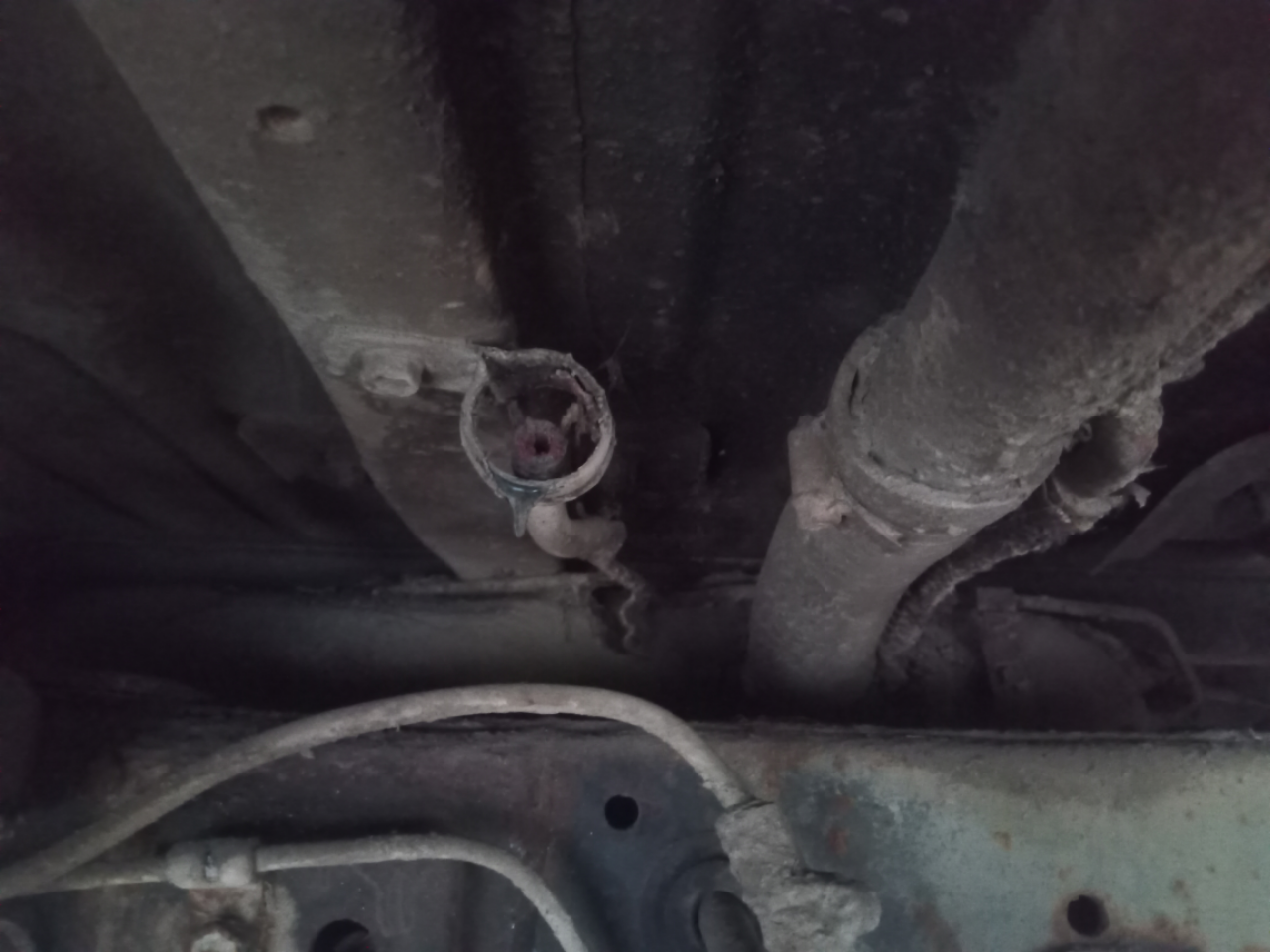

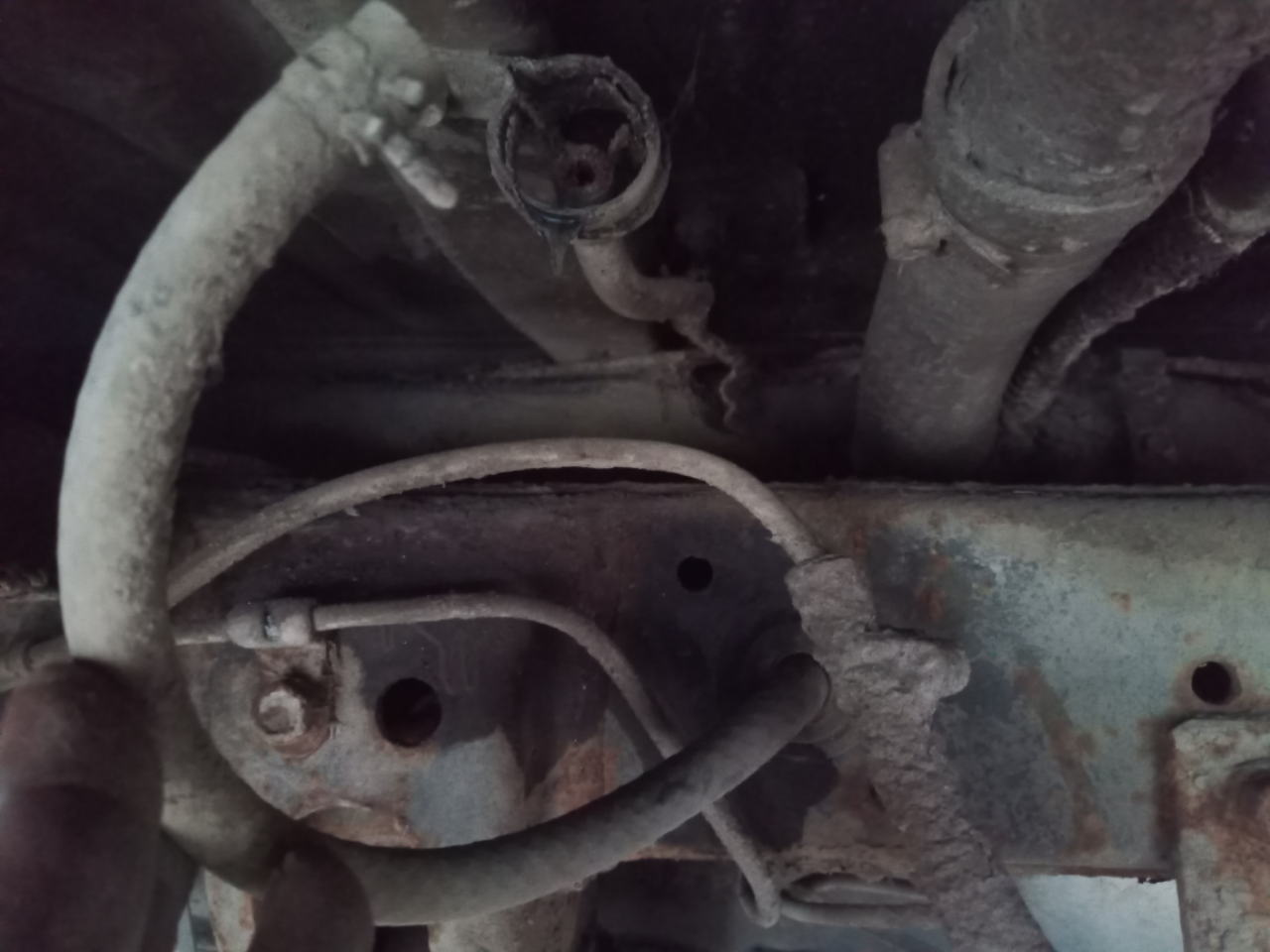

Парни, есть у кого фотка бензобака установленного со стороны задка. Место

соединения патрубков заливки к баку. Не близко. Сам фото забыл сделать, попытаюсь

так объяснить.

Если смотреть с кормы под днищем, левее от патрубков проходит

еще один шланг, внутр. диаметром где то 6-8мм. Чисто по схеме там должен быть

клапан 90917-10069, у меня он сплавился , именно сплавился, висят сопли пластика,

как будто его грели или в кислоте растворили, хрен знает от чего так произошло, но сейчас

торчит только патрубок с остатками пластика.

Хотел увидеть как он выглядит в живую, куда идет дальше и чем заканчивается.

[Legend_of_us80 9]

18.07.2022 в 16:28, Farkadii сказал:

Дабы не плодить темы.

Парни, есть у кого фотка бензобака установленного со стороны задка. Место

соединения патрубков заливки к баку. Не близко. Сам фото забыл сделать, попытаюсь

так объяснить.

Если смотреть с кормы под днищем, левее от патрубков проходит

еще один шланг, внутр. диаметром где то 6-8мм. Чисто по схеме там должен быть

клапан 90917-10069, у меня он сплавился , именно сплавился, висят сопли пластика,

как будто его грели или в кислоте растворили, хрен знает от чего так произошло, но сейчас

торчит только патрубок с остатками пластика.

Хотел увидеть как он выглядит в живую, куда идет дальше и чем заканчивается.

Это сапун бака, он крепится на поперечине рамы

[Farkadii 19]

Я это и так понимаю, т.к. у меня его нет, хочу посмотреть как он выглядит и чем заканчивается

в реальной жизни, а не в каталоге.

[=^. .^= 221]

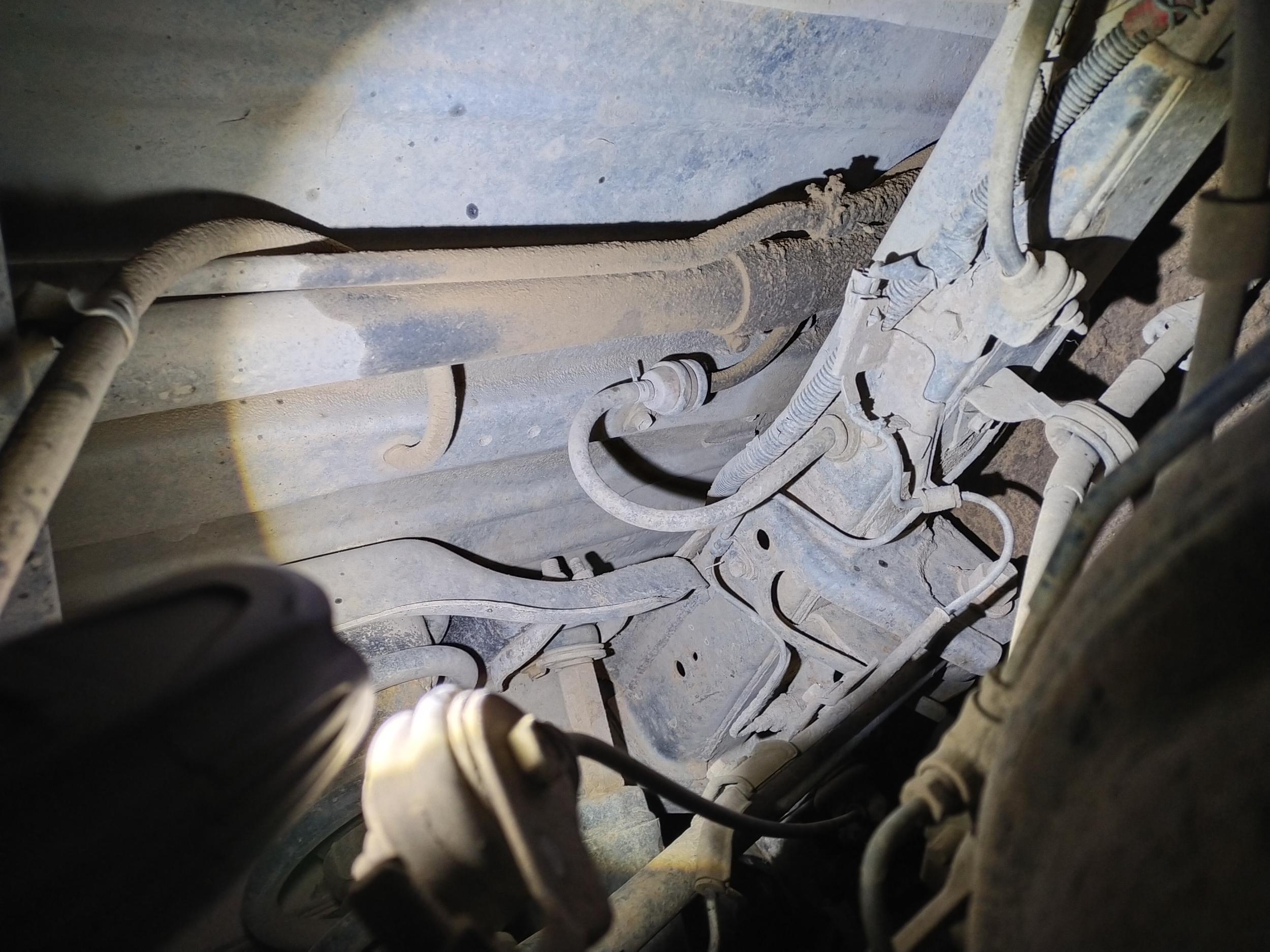

Как-то так

[Hodok 261]

....

[Farkadii 19]

@=^. .^= Огромное спасибо. Именно то что надо.

Примерно так и догадывался.
