Где какой предохранитель 130 кузов 3VZ ?

[бурый медведь 11]

Только что, Predator сказал:

сотня=>тыща=>мильЁн=>ДОХРЕНАЛИОН!

Ага, понятно. Только давай вспомним, что многие будут пользоваться поиском.

[Predator 251]

4 минуты назад, бурый медведь сказал:

Ага, понятно. .

Дохреналион!

[афган 0]

Неужели никто не знает какие предохранители под капотом ( на русском языке) а то у меня крышка самодлел а с английским  я не очень ((плохо учился в школе а сейчас тяжело)

[бурый медведь 11]

Только что, афган сказал:

Неужели никто не знает какие предохранители под капотом ( на русском языке) а то у меня крышка самодлел а с английским  я не очень ((плохо учился в школе а сейчас тяжело)

Знают.  Но тут тяжело идет вопрос с "поделиться знаниями" .   Будем надеяться, что месяц-другой и закроем вопрос.

[techmicha 136]

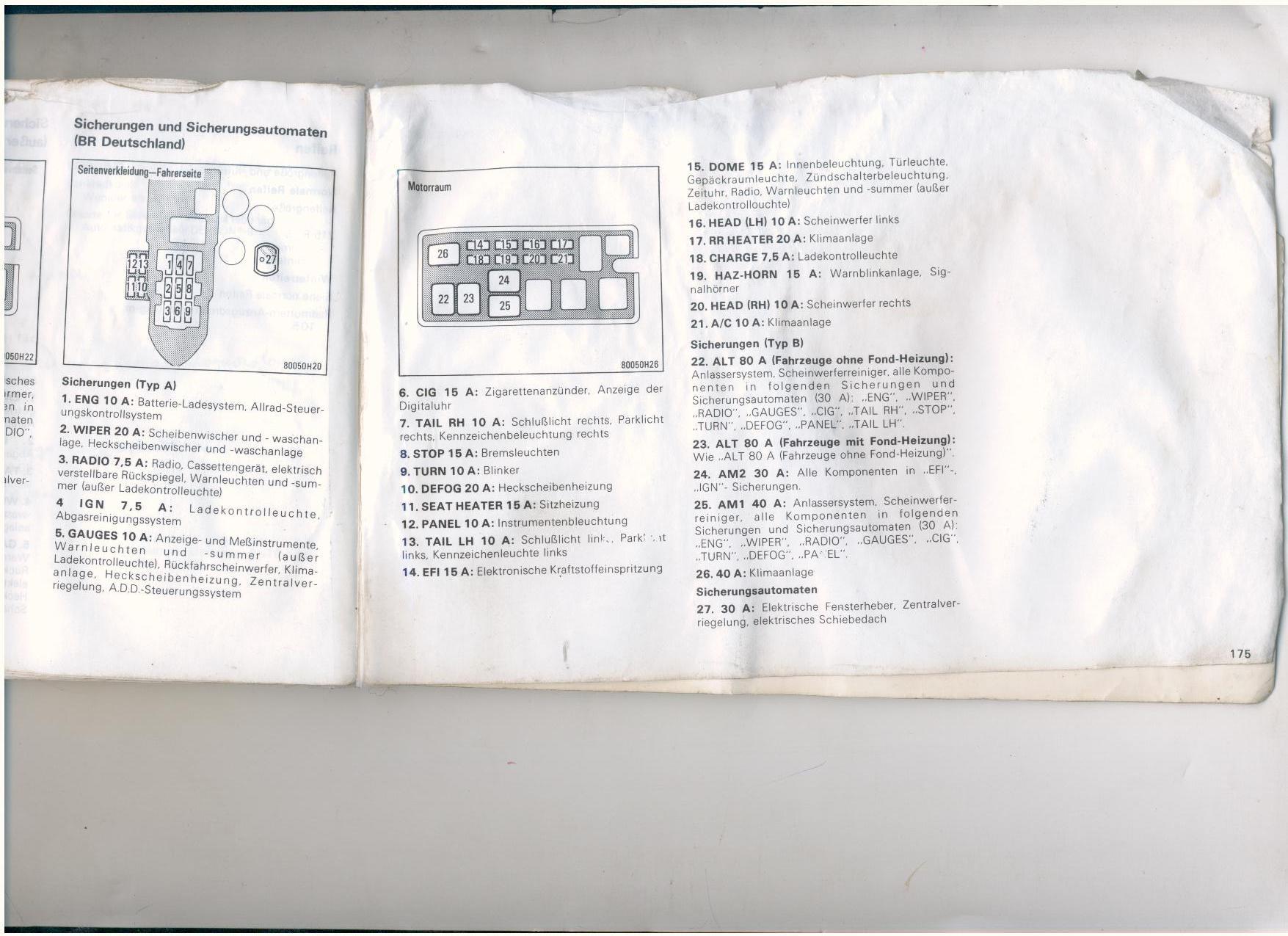

Есть у меня вот такая картинка и в вордовском файле название на немецком и перевод.

В козырьке пассажира распечатанные всегда хранятся.

У меня инструкция по использованию автомобилем сохранилась на немецком, кое что с нее пытаюсь читать.

Предохранители и автоматические выключатели.doc

[rubenzon 16]

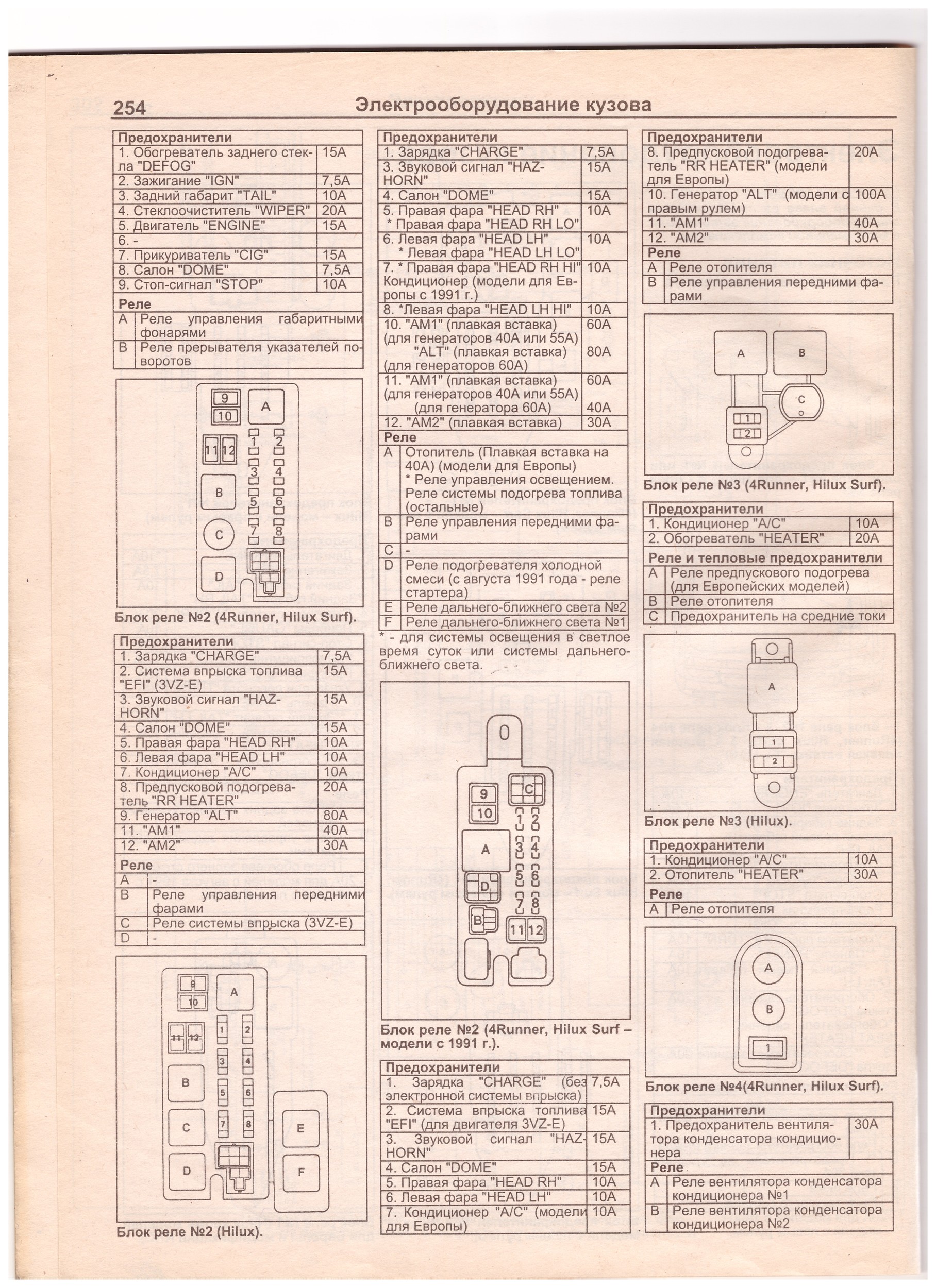

Если не ,,горит,, завтра легионовскую книжку отсканирую и сброшу в тему

[бурый медведь 11]

Из представленного выше вордовского файла:

Предохранители и автоматические выключатели (BR Deutchland)

Typ A

1.ENG 10A: зарядной системы, четыре колеса системы управления

2.WIPER 20A: стеклоочистители и стеклоомыватели, задние стеклоочистители и стеклоомыватели

3.RADIO 7,5: радио, магнитофон, электрически регулируемые зеркала, световой сигнализации и - лето (за исключением индикатора уровня заряда аккумулятора)

4.ING 7,5: индикатор зарядки, системы контроля за выбросами

5.GAUGES 10A: Дисплей и измерительные приборы, сигнальные лампы и - лето (за исключением индикатора уровня заряда аккумулятора), фонарь заднего хода, кондиционер, задний туманорассеиватель окна, центральный замок, АДД-системы управления

6.SIG 15: Прикуриватель, цифровой дисплей часов

7.TAIL RH 10: задний фонарь правый, правильный свет парковка, номерной знак света право

8.STOP 15A: тормозные огни

9.TURN 10: мигалкой

10.DEFOG 20: заднее стекло туманорассеиватель

11.SEAT HEATER 15: с подогревом

12.PANEL 10: прибор освещения

13.TAIL LH 10: слева свет хвостом, парк света, влево, влево свет номерного знака

14.EFI 15: Электронный впрыск топлива

15.DOME 15: интерьер фары, задние фонари, камера свет купе, зажигание огней, часы, сигнальные лампы и радио-лето (за исключением индикатора уровня заряда аккумулятора)

16.HEAD (LH) 10: левой фары

17.RR HEATER 20: Кондиционер

18.CHARGE 7,5: Индикатор заряда

19.HAZ-HORN 15А аварийный свет, рога

20.HEAD (RH) 10: Правая фара

21.A / C 10A: Кондиционер



Typ B

22.ALT 80А (автомобилей без задних сиденьях отопления): система запуска, устройства для очистки фар, все компоненты в следующих предохранителей и автоматических выключателей (30A): "ENG", "WIPER», «Радио», «GAUGES", "SIG", "Хвост RH "," СТОП "," ПОВОРОТ "предотвращение запотевания", "Панель", "ЛГ хвост".

23.ALT 80А (автомобили с задним нагревателем): Как LT 80A (автомобилей без задних сиденьях отопление).

24.AM2 30A: Все компоненты в "EFI" - "ИНГ" предохранители25.AM1 40A: система запуска, устройства для очистки фар, все компоненты в следующих предохранителей и автоматических выключателей (30A): "ENG", "WIPER», «Радио», «GAUGES", "SIG", "ПОВОРОТ" предотвращение запотевания "," панель ".

26.40A: кондиционер.

27.30A: электрический стеклоподъемник, центральный замок, люк с электроприводом.



Перевод корявый, желтым выделено. Нужно подправить



Изменено 5 декабря 2017 пользователем бурый медведь

[techmicha 136]

С немецкого google переводит хуже чем с англицкого...

[rubenzon 16]



Изменено 5 декабря 2017 пользователем rubenzon

[бурый медведь 11]

[biosstr 40]

Если надо, есть тема про мануалы, там с камрадом Tim2000 раздаем все что нарыли...

Почту напиши - скину ссылку, там в том числе мануал на аглицком, более подробный, чем легионoвский. Но и русский есть...

[павел66 1]

ребят,а нельзя первый пост заполнить ,т е подписать под фото? Просто это очень удобно,и понятно будет-достал картинку и опа!!! -вот фото с подписями.

6 часов назад, biosstr сказал:

Если надо, есть тема про мануалы, там с камрадом Tim2000 раздаем все что нарыли...

Почту напиши - скину ссылку, там в том числе мануал на аглицком, более подробный, чем легионoвский. Но и русский есть...

Уважаемый biosstr , cкиньте пожалуйста на русском и аглицком на мыло-   ejyik@mail.ru

[biosstr 40]

50 минут назад, павел66 сказал:

ребят,а нельзя первый пост заполнить ,т е подписать под фото? Просто это очень удобно,и понятно будет-достал картинку и опа!!! -вот фото с подписями.

Уважаемый biosstr , cкиньте пожалуйста на русском и аглицком на мыло-   ejyik@mail.ru

Посты можно редактировать определённое время, потом недоступна эта функция.

Выслал.

[ВереярЪ 44]

1 час назад, павел66 сказал:

ребят,а нельзя первый пост заполнить ,т е подписать под фото? Просто это очень удобно,и понятно будет-достал картинку и опа!!! -вот фото с подписями.



Заполни здесь, чтобы удобочитаемо/понимаемо было, а потом можно и вверху будет поправить.

[бурый медведь 11]

7 часов назад, biosstr сказал:

Если надо, есть тема про мануалы, там с камрадом Tim2000 раздаем все что нарыли...

Почту напиши - скину ссылку, там в том числе мануал на аглицком, более подробный, чем легионoвский. Но и русский есть...

Закиньте  пож. сюда ссылку на тему.

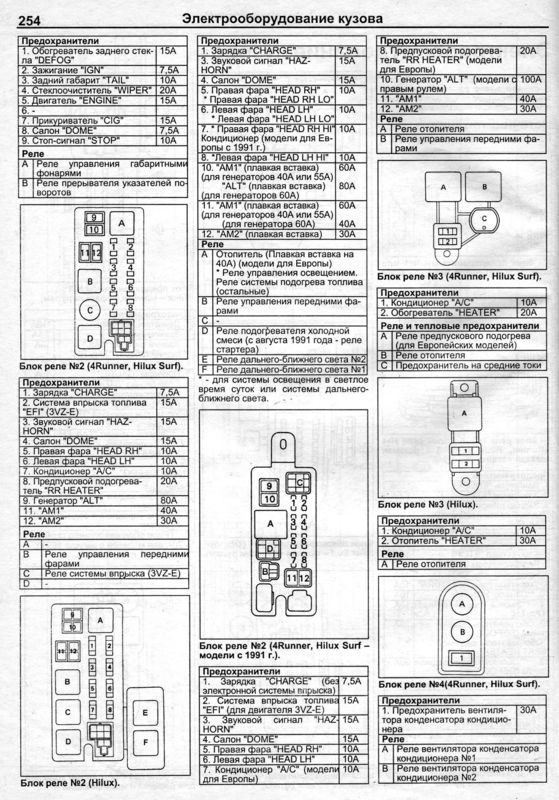

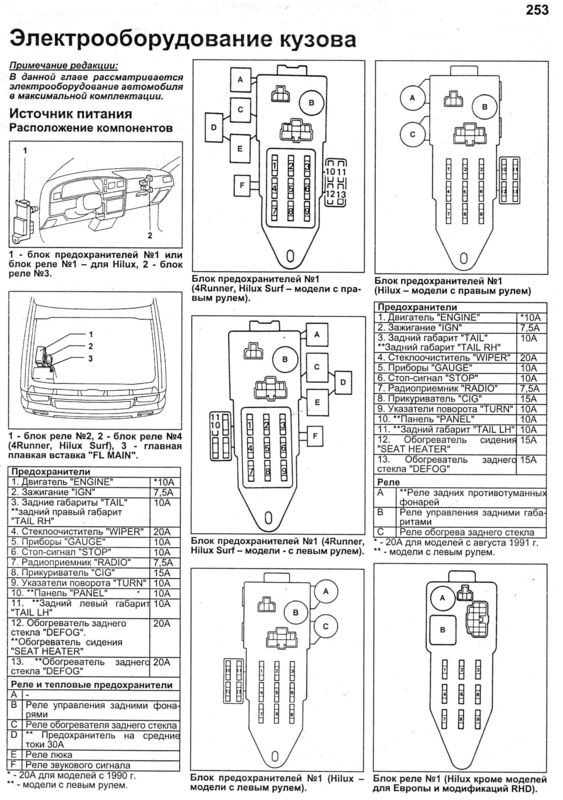

Пофотошопил для распечатки.



PS*

не могу понять где на этой схеме вот этот блок:

и что это за реле. Средний предохранитель - вентилятор кондиционера 100%.



[biosstr 40]

14 минуты назад, бурый медведь сказал:

Закиньте  пож. сюда ссылку на тему.



Старую тему  потерли по просьбе правообладателей (Легион-Авто). Ссылка на новую тему с пояснениями:

Ссылка на тему с интересной информацией от Электроника:

Неверно указал ник - все таки Tim2006 :-)

П.С. даем ссылку на архив, содержащий различную информацию, собранную мною и Tim2006, в том числе и здесь, на форуме с пояснениями. Многое дублируется с темой электроника, но находится в одном месте.

[Makok 39]

Мож кто знает артикул 40 амперного предохранителя подкапотного или номер заменителя?

[DIXON 12]

9098210002

Такой 40А ?

[Makok 39]

Да, спасибо. Уже нашёл в emex за 130 рэ)

[Makok 39]

Блин, засада, не подходит он, по размеру чуть меньше.
