Расположение деталей на цапфе тлк 80

[Ingvarrrrr 4]

Всех приветствую!
При поездках в грязи порвал гранату, ну и решил полностью обслужить поворотный кулак, чтобы второй раз не лазить.
До этого ранее обслуживал вторую сторону и не замечал таких проблем.

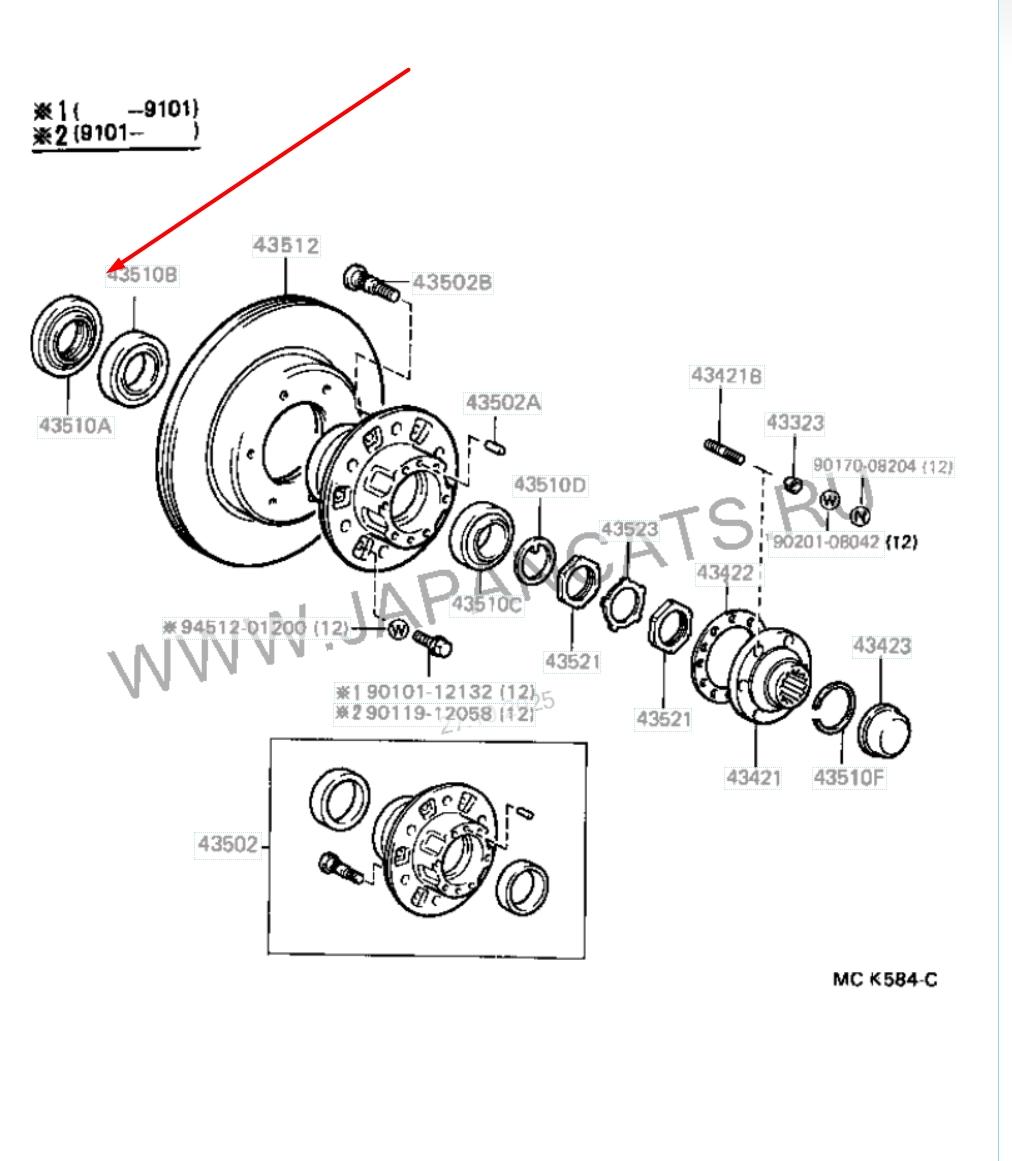

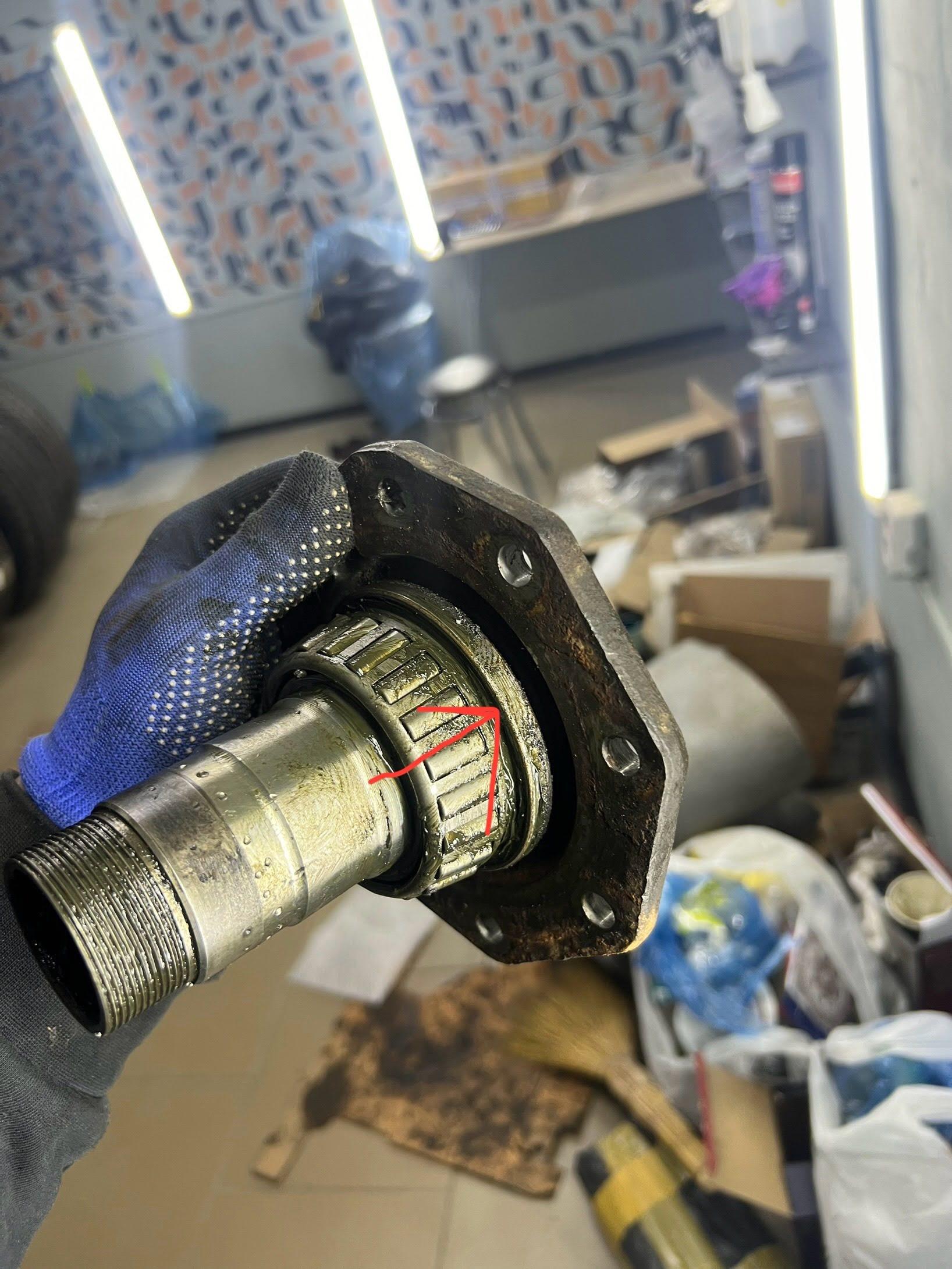

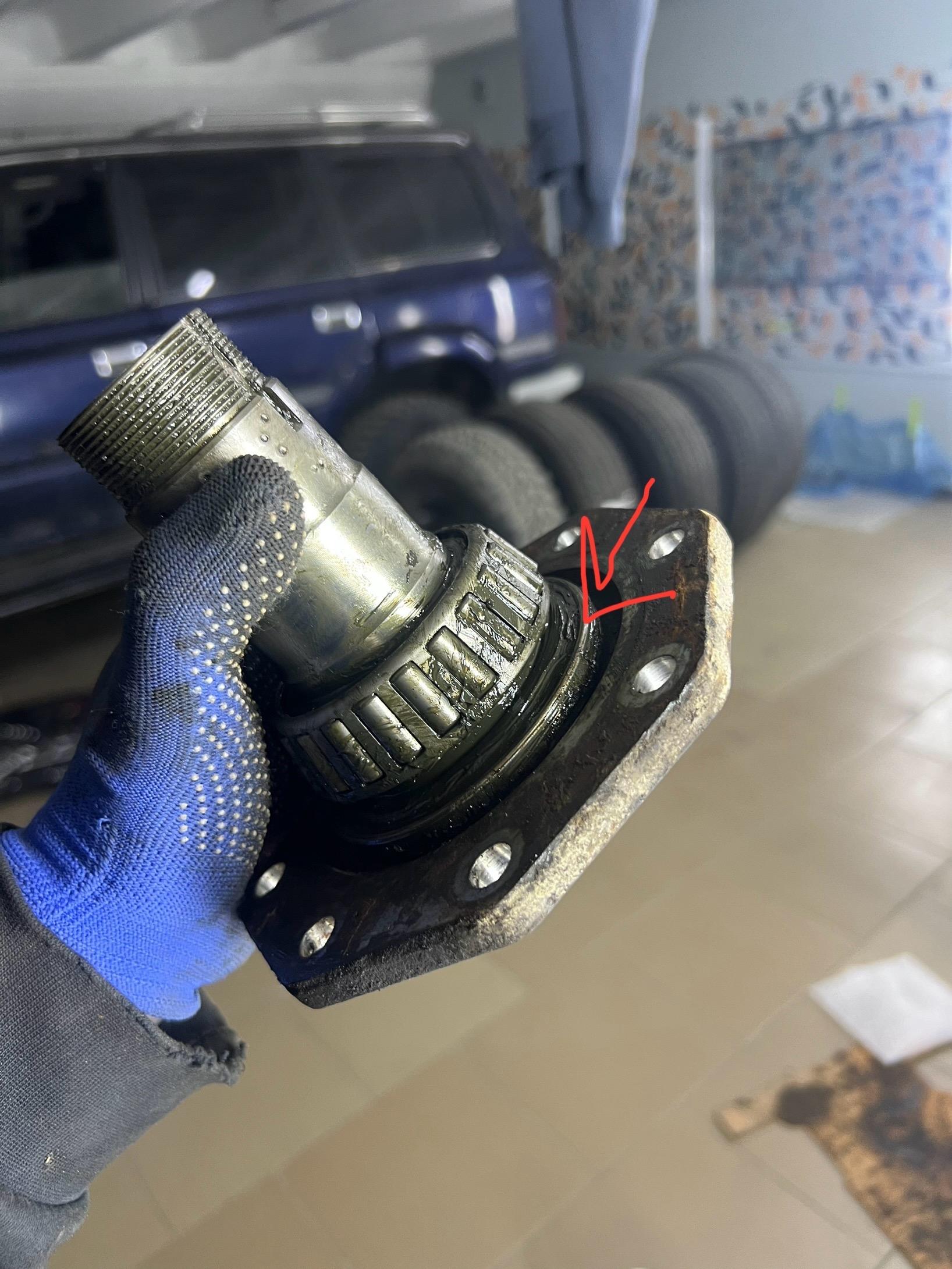

Суть в цапфе... под внутренним подшипником есть какая-то шайба, которой на схеме не находится, плюс размер цапфы видимо большеват и подшипник на ней сидит намертво.
И второй момент со стопорной шайбой перед наружным подшипником, до какого места она должна доходить? Остаётся на резьбе и не налазит на ровную поверхность.. По логике понимаю, что таким образом она не будет прижимать подшипники вместе со ступицей, но решил уточнить всё таки...
Собственно вопросы
1. Нужна ли эта шайба под внутренним подшипником или нужно её убирать?

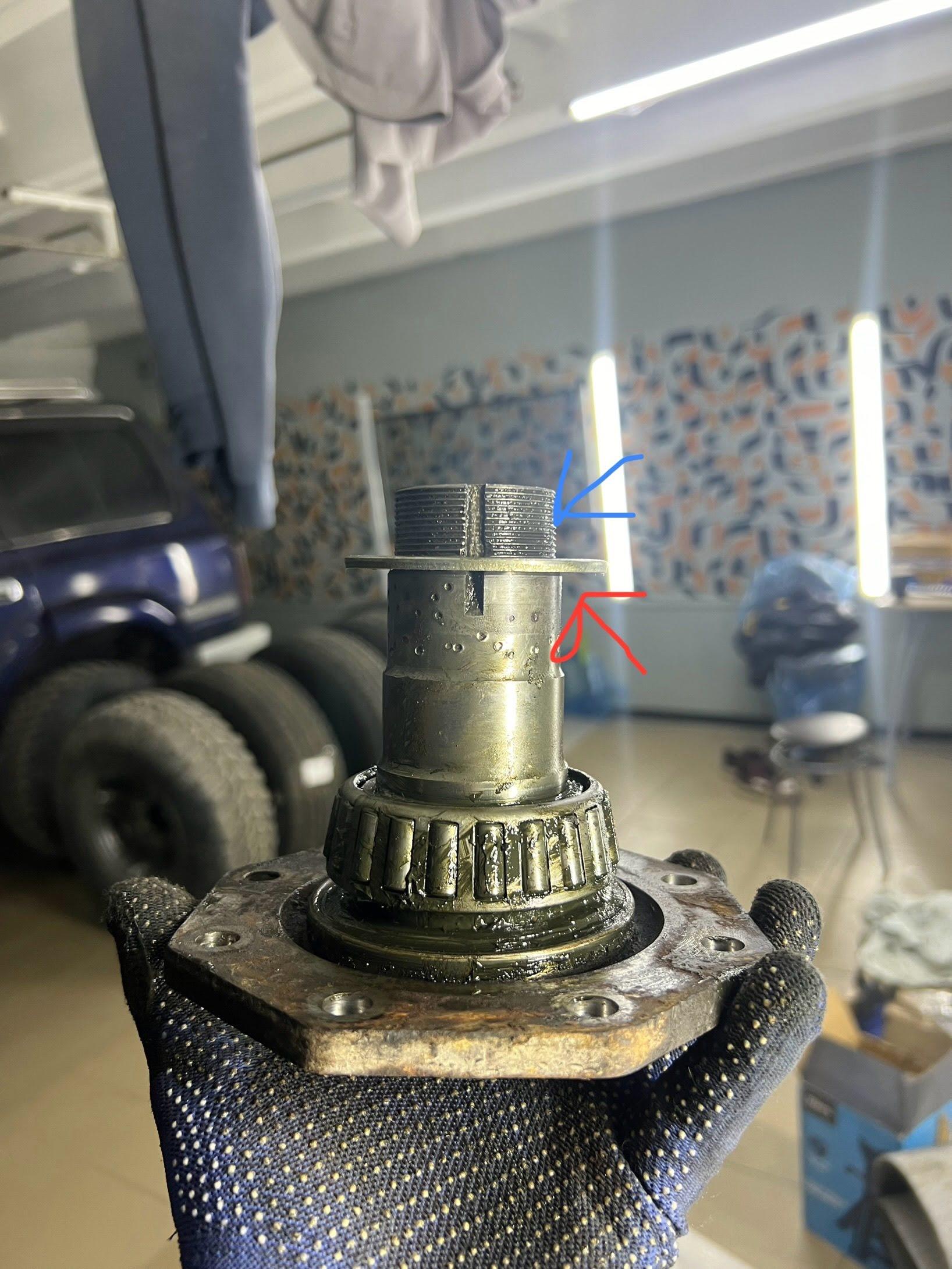

2. Упорная шайба наружного подшипника должна быть на уровне красной стрелки, а не синей, так?
Выход из этой ситуации проточить цапфу под посадочные размеры подшипника и упорной шайбы?
По состоянию цапфы видно, что предыдущий собственник не очень понимал чего делать((

[Alex Vinogradov 48]

1. Это задний сальник. Снимать, ставить новый. Только не на цапфу, а в ступицу он монтируется.

2. Да.



Выполнив п.1, и со вторым проблем не возникнет.

Изменено 27 октября 2025 пользователем Alex Vinogradov

[Anton70 88]

1 час назад, Ingvarrrrr сказал:

эта шайба под внутренним подшипником или нужно её

Там нет шайб.

Сальник вывалился из ступицы. И только

[SveN 19]

судя по фото самой цапфы. и то что там подшипник уже крутило. ее надо поменять на новую.



а стрелкой указано на остатки сальника, который стоит на ступице.

[Ingvarrrrr 4]

12 часов назад, Alex Vinogradov сказал:

1. Это задний сальник. Снимать, ставить новый. Только не на цапфу, а в ступицу он монтируется.

2. Да.



Выполнив п.1, и со вторым проблем не возникнет.

Тьфу ты.... вылетело из головы, что сальник закрываает ступицу...

Всем спасибо!
По поводу цапфы понял, поехал покупать новую

[Eugene63 642]

38 минут назад, Ingvarrrrr сказал:

Тьфу ты.... вылетело из головы, что сальник закрываает ступицу...

Всем спасибо!
По поводу цапфы понял, поехал покупать новую

Цапфа уже кернённая, и, конечно, её лучше поменять, или делать распорную втулку. Упорная шайба не должна налазить на посадочное место подшипника, а оставаться на резьбовой части при его прижиме, она служит срываемым предохранителем при заклинивании подшипника.

[Ingvarrrrr 4]

4 часа назад, Eugene63 сказал:

Цапфа уже кернённая, и, конечно, её лучше поменять, или делать распорную втулку. Упорная шайба не должна налазить на посадочное место подшипника, а оставаться на резьбовой части при его прижиме, она служит срываемым предохранителем при заклинивании подшипника.

Да, понял...приобрёл новую цапфу, буду завтра собирать, спасибо!
