Приборная панель

[koyot82 3]

Всем привет. Был преобретён Сюрф в 185 будке на 1кз, в который было решено установить 5вз.

По самому внедрению мотора вроде вопросов особо нет, но есть момент с приборной панелью.

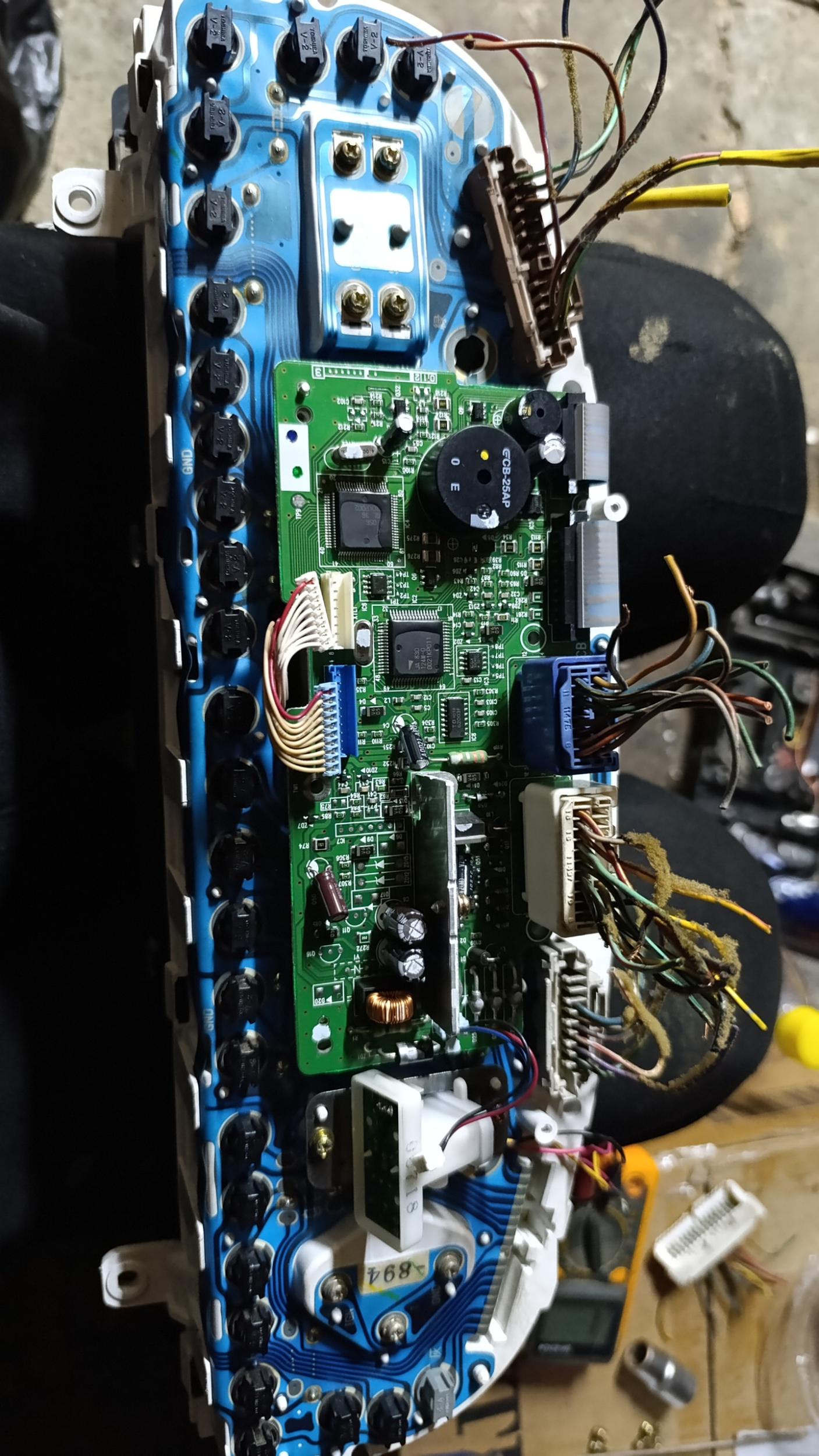

Была взята рестовая приборка и я никак не могу найти распиновка для её подключения ((

Может есть у кого? Отзовитесь пожалуйста.

Большую часть я вызвонил, а вот с плато прям беда((

[FonBessinger 33]

Чем тебя 1KZ не удовлетворил?

Приборки разные. И по движкам, и по годам. Даже месяцам

Купи ЛегионАвтоДата, там все расппинновки есть

[koyot82 3]

Не нравится мне дизель)

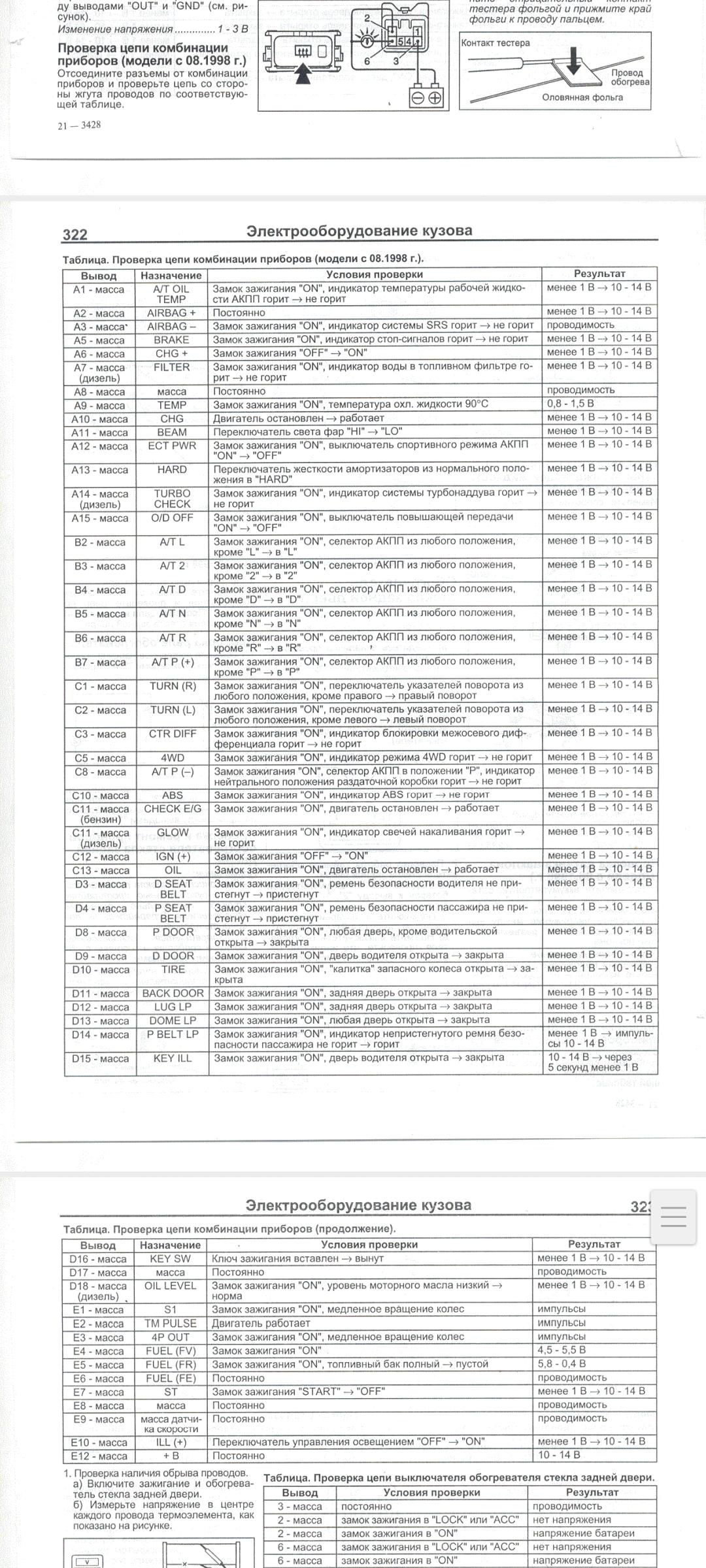

Есть книга в электронном виде, но распиновка не сходится совсем(

Поэтому и спрашиваю, может есть у кого другой вариант. И особенно не понятно почему подписано на каждом пине (масса), если оно там совсем не масса😵

[koyot82 3]

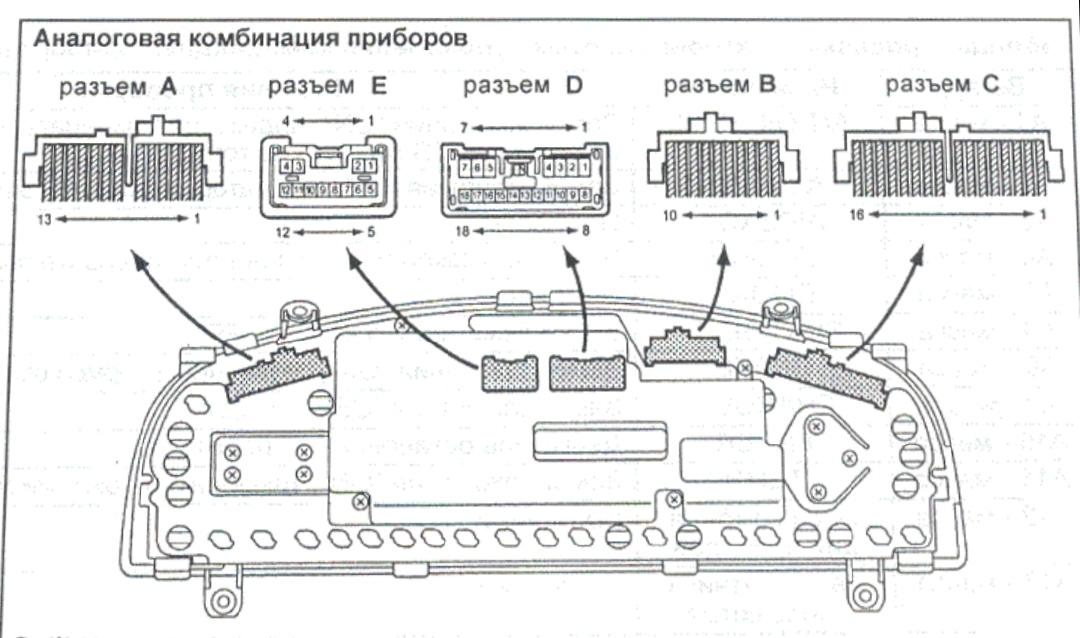

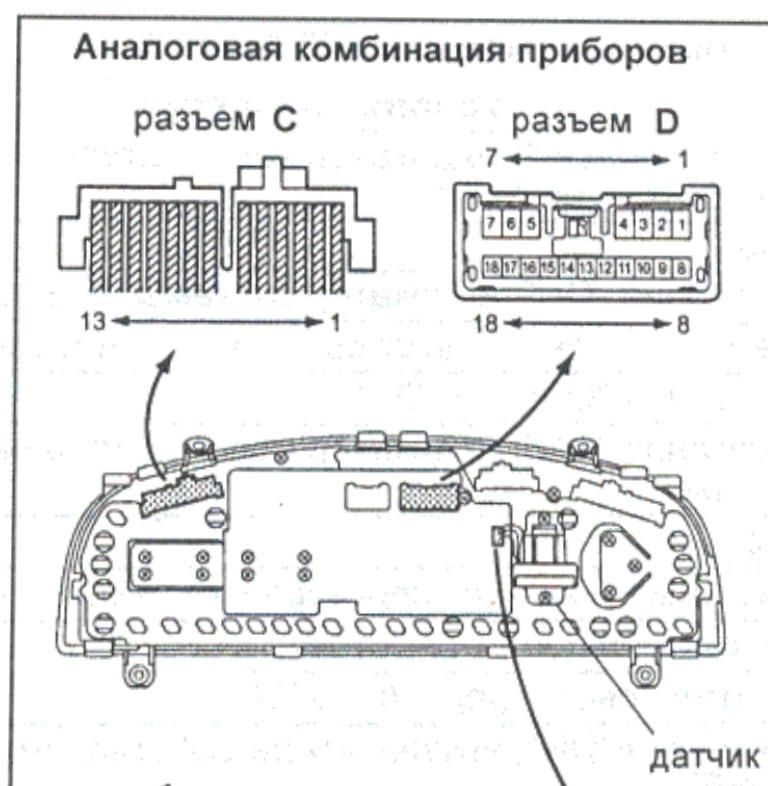

На одной картинке разъем А, на другой он же идёт как разъем С...

Вообще ничего не понимаю

[Serjik 89]

Здесь поищи схему

[Temiksib 8]

22.02.2026 в 21:22, koyot82 сказал:

почему подписано на каждом пине (масса), если оно там совсем не масса

Потому что для того, чтобы измерить напряжение, нужно один щуп тестера замкнуть на пин с соответствующим номером, а второй щуп куда? Правильно - на массу.  Ровно это имеется в виду в мануале. Он ведь не только для профессионалов предназначен.
