Задний борт 130-й кузов

[Serenkiy]

Коллеги, подскажите как вытащить клемму из разъема блока управления стеклоподъёмника заднего борта? Отгорели, отгнили пара проводов. С какой стороны иголку совать?

[avals714]

15 минут назад, Serenkiy сказал:

Коллеги, подскажите как вытащить клемму из разъема блока управления стеклоподъёмника заднего борта? Отгорели, отгнили пара проводов. С какой стороны иголку совать?

обычно со стороны лицевой,т.е дырок,так -как со стороны проводов там уплотнения

попробуй сначала целый провод,неотгнивший,вытащи,для тренировки

[Serenkiy]

Вчера копался в проводах заднего борта, в моем колхозе что то не понятно, подскажите:

где обогрев стекла? Он там на отдельной клемме? И откуда выходит?

И еще непонятный провод: нашел три провода идущие к верху борта: два зеленых с полосками (на личинку поднятия/отпускания замка, работают) и один бело черный - не понятный, напряжение 12 вольт на нем есть. Это что за провод, не знаете?

[Andru714]

1 час назад, Serenkiy сказал:

где обогрев стекла? Он там на отдельной клемме? И откуда выходит?

приходит в кармане крыла в разъем жгута на задний борт, он там же в кармане валяется обмотанный поролоном, в блок борта заходить ему не зачем. В борту выходит из жгута ответвлением внизу в районе входа жгута в борт, на перегибе с внутренней стенки на наружную.

1 час назад, Serenkiy сказал:

бело черный - не понятный, напряжение 12 вольт на нем есть. Это что за провод, не знаете?

С такими цветам это масса, заколхожено может при обрыве вместо какого то провода в жгуте с кузова на борт. Тонкий - концевики, толстый масса подогрева стекла.

12.02.2023 в 11:32, Serenkiy сказал:

Коллеги, подскажите как вытащить клемму из разъема блока управления стеклоподъёмника заднего борта? Отгорели, отгнили пара проводов. С какой стороны иголку совать?

В мануалах заводских есть описания разборки разъемов, встречал недавно, не вспомню в каком.

Концепции две, отогнуть пластиковый упор: герметичные - только иглой в ноздрю, негерметичные либо в ноздрю либо отгибая упор снаружи, если есть отдельные детали их обязательно предварительно снять. С не герметичными разобраться как правило проще. Если герметичный в руках отдельно от жгута он частенько летит в стену).

В кармане крыла оба разъема (жгута борта и блока) не гермитичные.

[Serenkiy]

35 минут назад, Andru714 сказал:

С такими цветам это масса, заколхожено может при обрыве вместо какого то провода в жгуте с кузова на борт.

на личинку замка приходит провод масса? Судя по схеме должна, но я просто на кузов замыкал, проверяя работоспособность проводов

Изменено 13 февраля пользователем Serenkiy

[Andru714]

38 минут назад, Serenkiy сказал:

на личинку замка приходит провод масса? Судя по схеме должна, но я просто на кузов замыкал, проверяя работоспособность проводов

да, контакты замыкаются на массу.

Вот каталоги разъемов тойота, в них есть описания разборки/извлечения пинов:

https://yadi.sk/i/hXB5eoHK3DH46s

https://yadi.sk/i/coq6x759SoN34g

[Serenkiy]

2 минуты назад, Andru714 сказал:

да, контакты замыкаются на массу.

Вот каталоги разъемов тойота, в них есть описания разборки/извлечения пинов:

https://yadi.sk/i/hXB5eoHK3DH46s

https://yadi.sk/i/coq6x759SoN34g

спасибо

[avals714]

2 часа назад, Serenkiy сказал:

Вчера копался в проводах заднего борта, в моем колхозе что то не понятно, подскажите:

где обогрев стекла? Он там на отдельной клемме? И откуда выходит?

И еще непонятный провод: нашел три провода идущие к верху борта: два зеленых с полосками (на личинку поднятия/отпускания замка, работают) и один бело черный - не понятный, напряжение 12 вольт на нем есть. Это что за провод, не знаете?

у меня так было,для себя рисовал,91 год сурф

Изменено 13 февраля пользователем avals714

[Serenkiy]

55 минут назад, avals714 сказал:

у меня так было,для себя рисовал,91 год сурф

да, видел это. Только не понял где этот разъем находится?

[avals714]

1 минуту назад, Serenkiy сказал:

да, видел это. Только не понял где этот разъем находится?

разъём косы один

коса выходит из борта и входит в крыло и втыкается в блок управления

я просто проводку собирал из двух,когда борт менял, и сразу срисовал как и что выходит с блока управления



Изменено 13 февраля пользователем avals714

[Andru714]

23 минуты назад, avals714 сказал:

разъём косы один

коса выходит из борта и входит в крыло и втыкается в блок управления

Если разъем один и с помощью него косу с бортом можно отцепить от машины и поставить у стене, то как блок соединяется с проводкой вдоль порогов к подрулевому и торпеде?

Только если в блоке борта два гнезда разъемов.

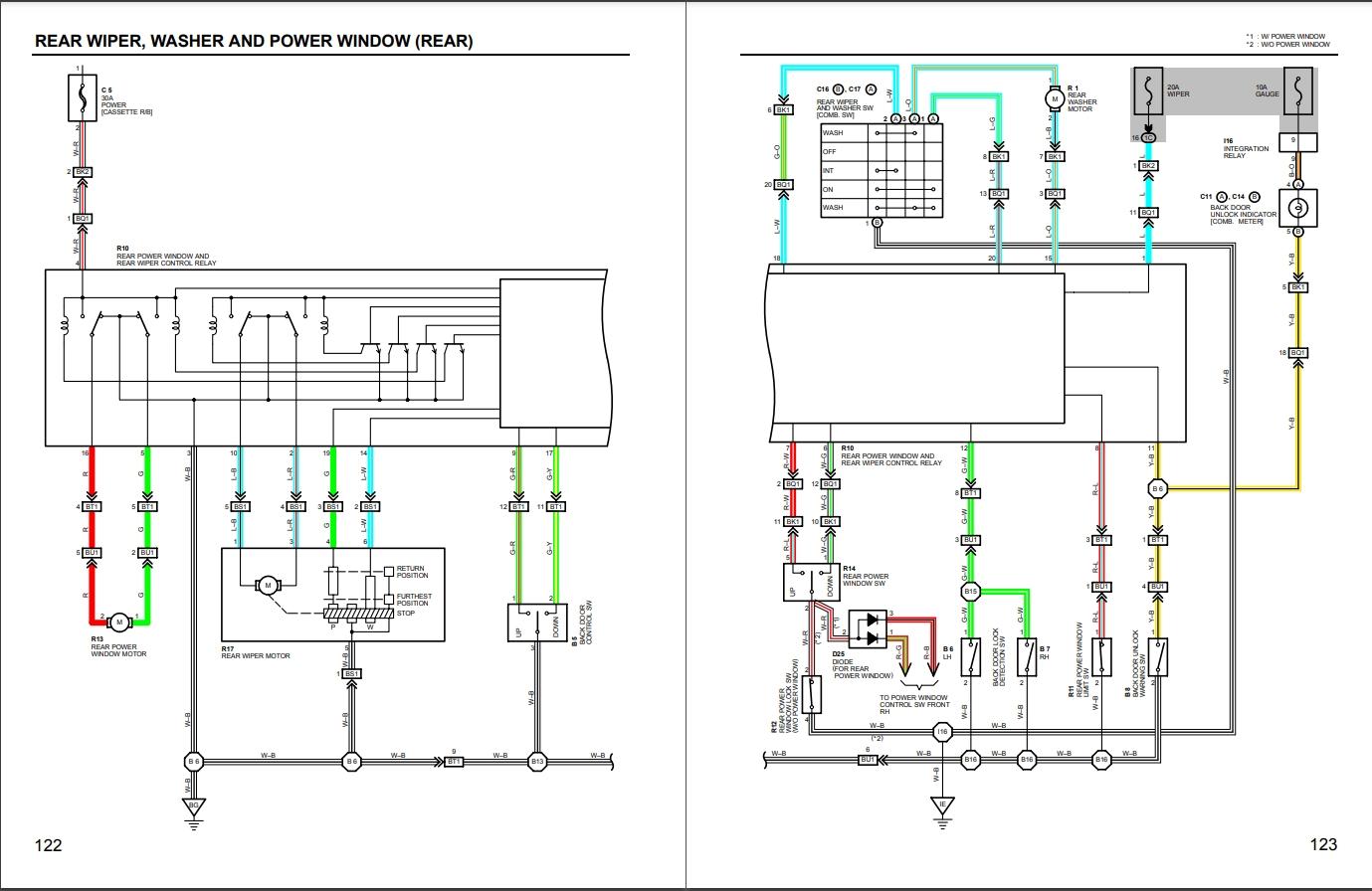

У меня такая схема (93г):



[avals714]

14 минут назад, Andru714 сказал:

Если разъем один и с помощью него косу с бортом можно отцепить от машины и поставить у стене, то как блок соединяется с проводкой вдоль порогов к подрулевому и торпеде?

Только если в блоке борта два гнезда разъемов.

У меня такая схема (93г):







разговор про фишку борта,и на картинке написано что это фишка косы борта

а на блоке то да,2 разьёма,туда,оттуда

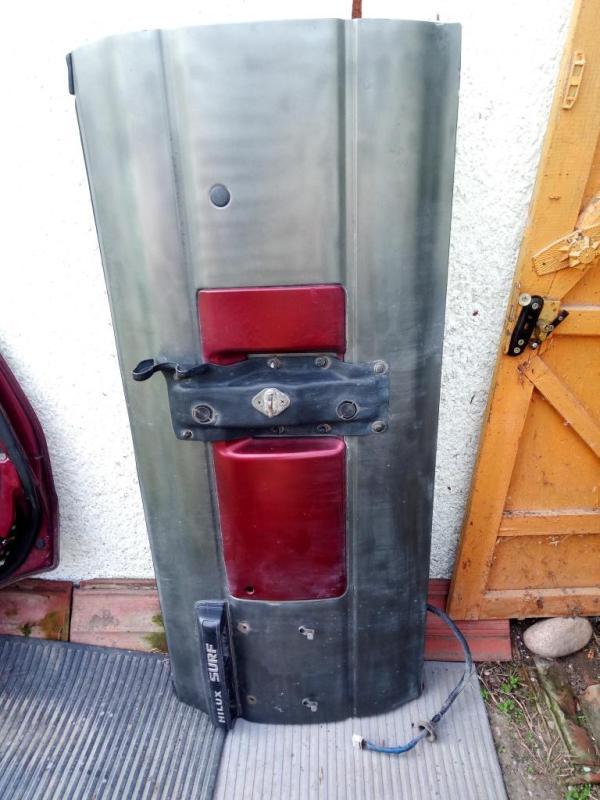

картинка именно моего разъёма,что на косе борта,который к стенке стоит))

[Andru714]

12 минут назад, avals714 сказал:

разговор про фишку борта,и на картинке написано что это фишка косы борта

я уже догадался что про разные разъемы говорим.

12 минут назад, avals714 сказал:

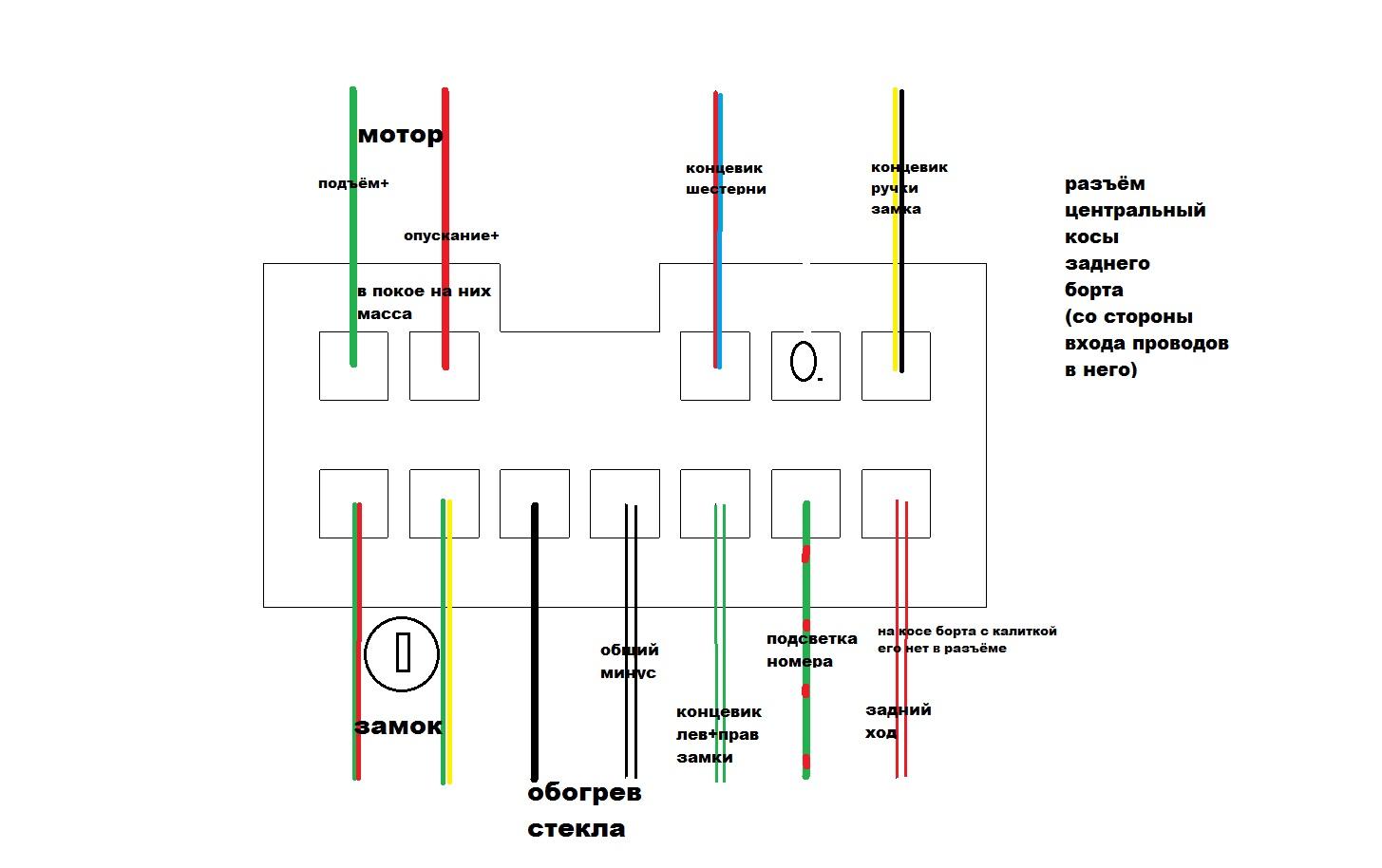

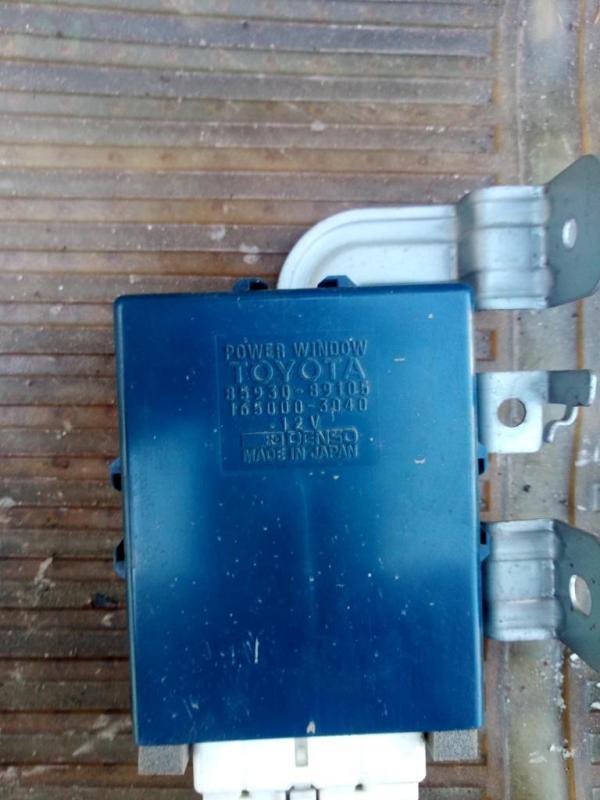

это блок, в нем один 20 контактный разъем жгута проводки салона, по пути вперед отходит разъем на борт с его косой, его распиновка:

1 час назад, avals714 сказал:

про него задался вопрос:

57 минут назад, Serenkiy сказал:

да, видел это. Только не понял где этот разъем находится?

Находится на дне кармана заднего левого крыла.

[Serenkiy]

1 час назад, avals714 сказал:

у меня так было,для себя рисовал,91 год сурф

на блок управления идет колодка на 20 пинов, а тут меньше

[Andru714]

9 минут назад, Serenkiy сказал:

на блок управления идет колодка на 20 пинов, а тут меньше

в сообщении 793 разжевал этот вопрос.



[Serenkiy]

13 минут назад, Andru714 сказал:

Находится на дне кармана заднего левого крыла.

оттуда идет в сторону борта вместе с жгутом проводов которые от блока стеклоочистителя?

[Andru714]

17 минут назад, Serenkiy сказал:

оттуда идет в сторону борта вместе с жгутом проводов которые от блока стеклоочистителя?

12 пин разъем на дне кармана, жгут не может уйти туда от куда пришел: "оттуда идет в сторону борта".

Заново объясняю:

Есть коса в крыле, проходящая около штатного саба, на ней два разъема, один 20 пин в блок, второй 12 пин в косу борта.

Однозначно 12 пин разъем целиком не выходит единой косой из 20 пин разъема, потому что цепь подогревателя стекла не заходит в блок. Совсем рядом с разъемом блока есть Т-обр развилка жгута, уходящего вниз на дно кармана.

Рядом с блоком есть массовая точка на кузове под болт М6, к ней подключено 1 или 2 белочерных провода, скорее всего в эту точку стекает ток подогревателя стекла.

[Serenkiy]

1 час назад, Andru714 сказал:

12 пин разъем на дне кармана, жгут не может уйти туда от куда пришел: "оттуда идет в сторону борта".

Заново объясняю:

Есть коса в крыле, проходящая около штатного саба, на ней два разъема, один 20 пин в блок, второй 12 пин в косу борта.

Однозначно 12 пин разъем целиком не выходит единой косой из 20 пин разъема, потому что цепь подогревателя стекла не заходит в блок. Совсем рядом с разъемом блока есть Т-обр развилка жгута, уходящего вниз на дно кармана.

Рядом с блоком есть массовая точка на кузове под болт М6, к ней подключено 1 или 2 белочерных провода, скорее всего в эту точку стекает ток подогревателя стекла.

вроде понятно, в выходные покопаюсь. спасибо.

[avals714]

4 часа назад, Andru714 сказал:

12 пин разъем на дне кармана, жгут не может уйти туда от куда пришел: "оттуда идет в сторону борта".

Заново объясняю:

Есть коса в крыле, проходящая около штатного саба, на ней два разъема, один 20 пин в блок, второй 12 пин в косу борта.



Точно ! За давностью отшибло что куда втыкается.Разьем этот ещё мерзким поролончиком в клее был замотан...Но вроде верно писал про 12пин разьём,чтоб человек поглядел что там в борте у него оторвано

Изменено 13 февраля пользователем avals714

[techmicha]

24.01.2023 в 14:08, Andru714 сказал:



Нулевые шары с роликами с разборок от задних дверей япономарок-ровестников я за полчаса перепрессовал молотком на механизм борта, это самый простой и быстрый способ забыть о проблеме на долго.

Т.е. эти ролики можно добыть со стеклоподъемников боковых дверей? Заказал направляющие, планирую их замену, и ролики уже не первой свежести.
