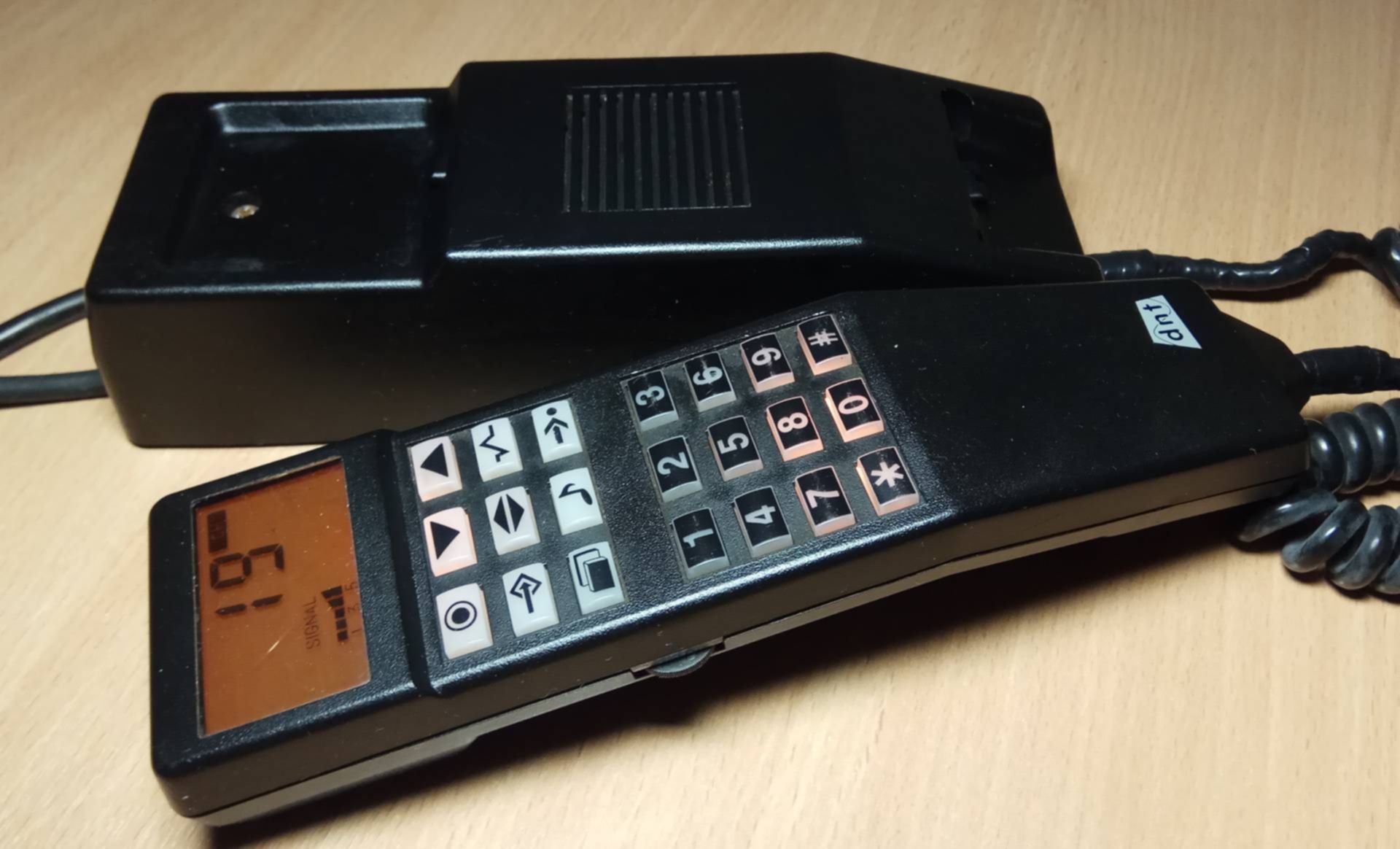

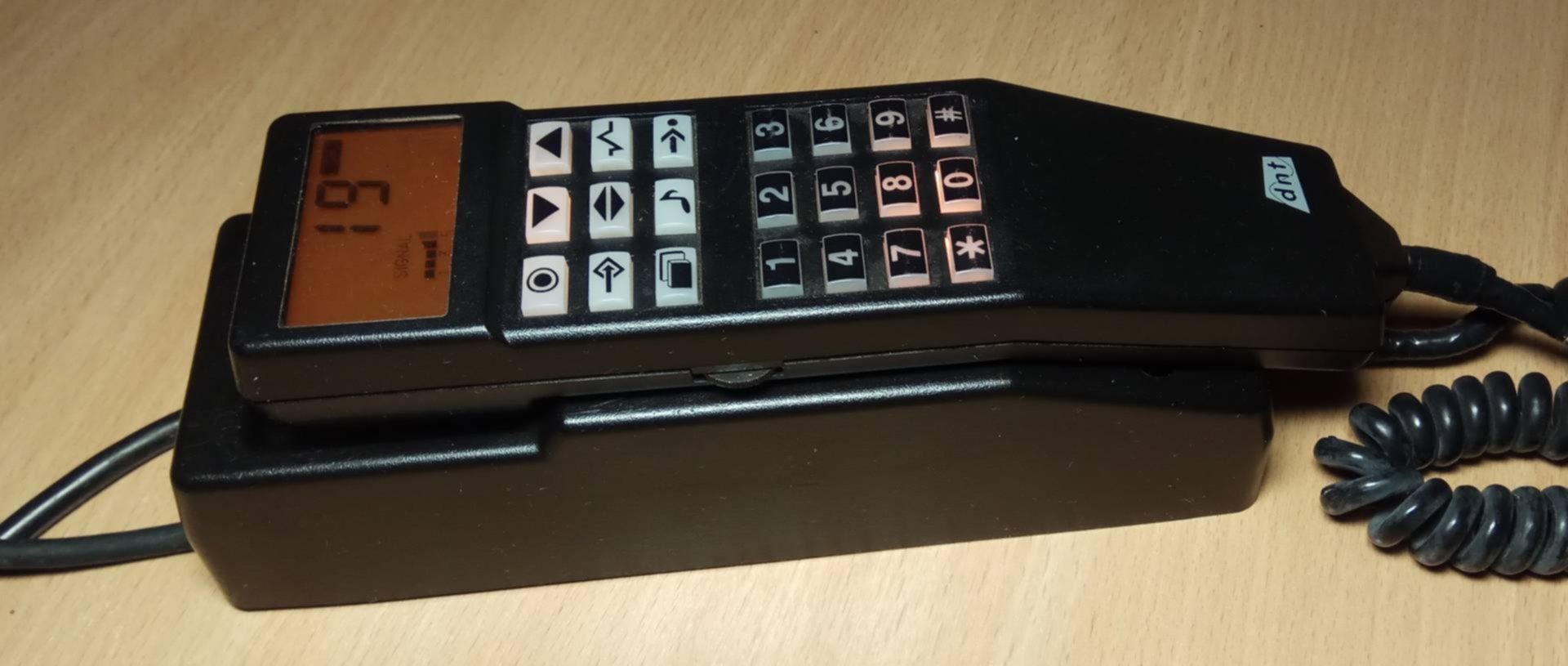

Досталась  по случаю не рабочая немецкая антикварная радиостанция СВшка.
DNT CB-Phone,FM,4W,40ch, в форме автомобильного телефона.
Восстановил,мощность выдает,заработала на передачу.
Хорошая чувствительность и динамика приемника.
Из дефектов: потрескавшийся кабель тангенты.
Но информации по ней очень мало.Вот только инструкцию нашел. http://www.radioscanner.ru/files/misc/file20872/
На удивление большой выбор функций для того времени.
Цифровой S-метр,38 тонов CTSS, тональный DTMF MDС(ZVEI) как в мотороле.
Могла звонить в телефонную сеть как транк.
Работает в CB FM,40ch,как раскрывается в АМ и до 80ch пока не разобрался.
Может кто подскажет или поделится инфой?
Обменяю на что то моторольное автомобильное в Москве.






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow, САО
  • Машина: KZJ 78

Приветствую, Помню эту станцию, но по тем временам она была дороже Йосана 2204, и многих Аланов, а топология, как бы не портативка и не автомобильная станция, динамик маленький, только боле менее под телефонный интерфейс тянула, куда их и пристраивал, но как то со временем не пошли..., вот по АМ и пр. не подскажу, всего скорей, сделать не получиться, там же нету модуляционного трансформатора, а вкрячить, возни много...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)

Ну судя по ссылке они были двух видов и с АМ http://www.cbradio.nl/dnt/dnt_phone.htm



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow, САО
  • Машина: KZJ 78

Возможно...,  по ссылке не заходил, просто по практике, если нету АМ, будет сложно для внедрения, если стоит универсальная плата, предусматривающая АМ, то конечно можно попробовать, по большому счёту, Посмотри стоит ли трансформатор, может он просто сгоревший... Помню эту станцию, осязаемо, как допустим, кубик рубика собирал как то давно, беру его, а руки сами собирают... :о) Данная станция была очень небольшой период в середине 90-х, позже уже не встречалась... , увидел фотку, сразу вспомнил, как настраивал, устанавливал... :о)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)

Там возможно раскрытие как в Dragone-101, перемычками на уровне процессора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow, САО
  • Машина: KZJ 78

Зашёл по ссылке, не было там АМ  4f7e47a35f1c8c5398f76082edd07cd3.jpg

Для АМ, нужно чтобы была ещё мат. база под неё, процессор если и откроет, то Ам не пойдёт...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)

Возможно я и ошибаюсь,инфы мало.

По ссылке две версии  СЕПТ и DE

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)

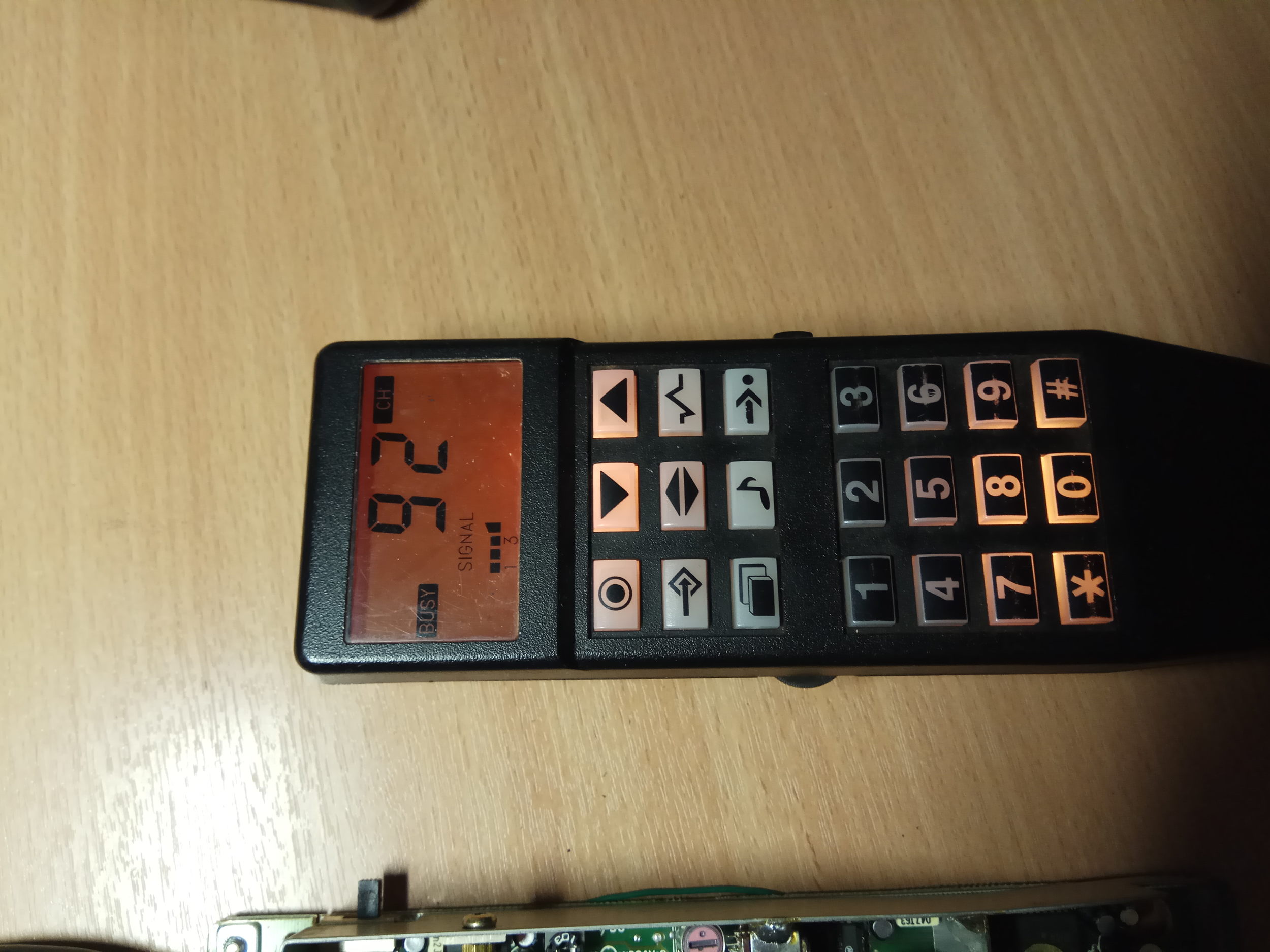

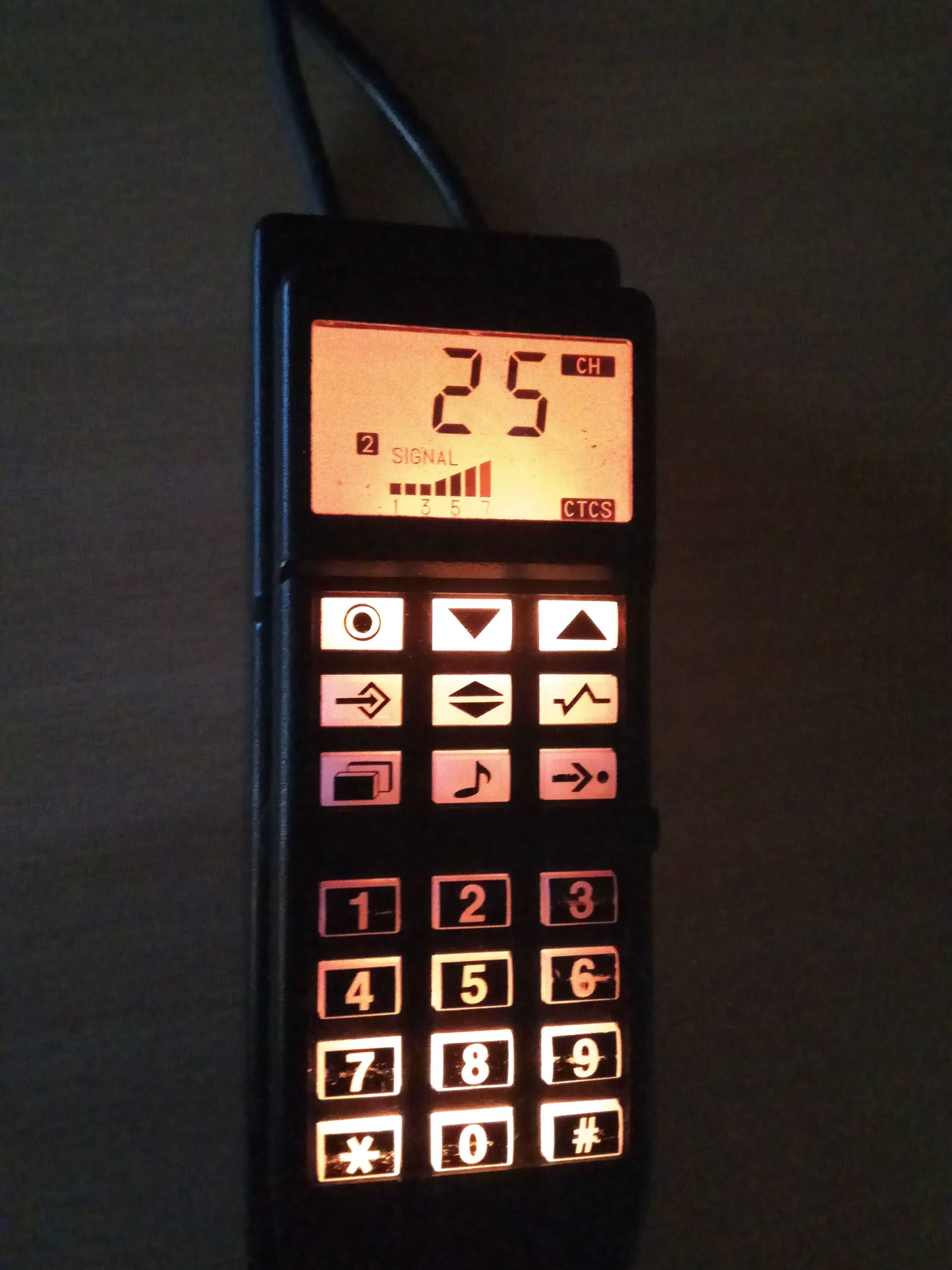

Вот фото нашел,вроде раскрыта на 80 каналов.

23492756_94bce3b70d2b19f6104441f312ff1890_PICT0093_1024x768.JPG.fa0a05cb7767320b42c69a6791ab3ebe.JPG

На ЖК присутствуют символы FM-AM но не светятся.


Изменено пользователем rt324

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)

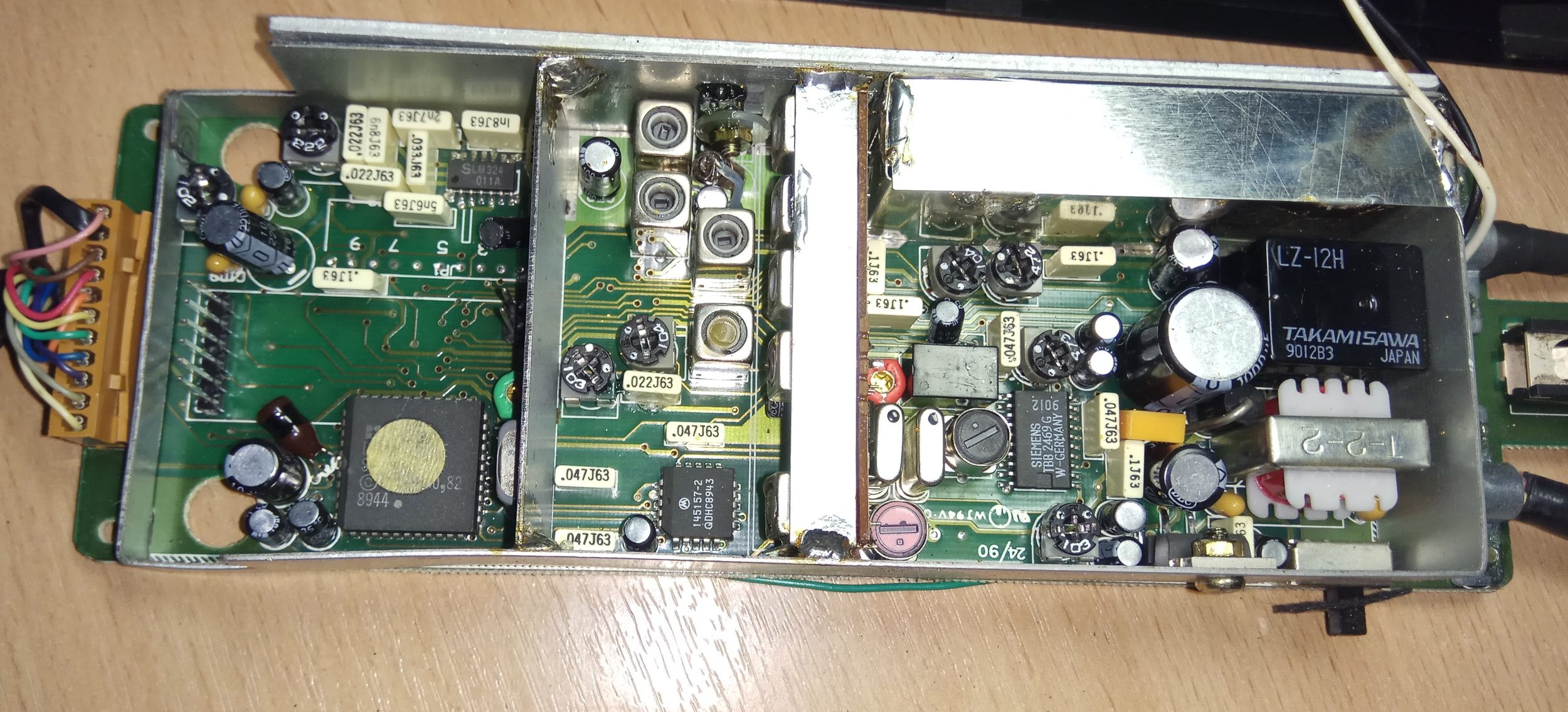

Вот фото платы.схемы нет. Где там трансформатор должен стоять?

Понажимал разные комбинации кнопок,по открывались какие то каналы,закрыл от греха.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow, САО
  • Машина: KZJ 78

Во, оказывается ещё "по на отвечал" :о) ... Дисплей не критерий, могли идти на др. станции... , комплектующие хорошие, ... Рядом с релюшкой , трансформатор или дроссель по питанию...? Если есть хотя бы три вывода, то значит автотрансформатор, проследи, один из его выводов, может идти через разделительную ёмкость, около 47-100 мкФ , и должен подключаться к рядом стоящей микросхеме УНЧ ТДА 2003 к 4 ноге..., может также коммутироваться через реле, но реже...,  если есть такое, значит АМ есть...

каналы 70 и 92 ни к чему, только путаться, ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow, САО
  • Машина: KZJ 78

Перегорела одна лампочка, под клавой, лучше заменить на светодиодик оранжевый или по вкусу, но тогда уже все...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)
В 02.04.2019 в 23:37, Light сказал:

Перегорела одна лампочка, под клавой, лучше заменить на светодиодик оранжевый или по вкусу, но тогда уже все...

Согласен,светодиоды будут смотреться лучше.

Ну это пусть решает новый владелец, я её хочу обменять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Город герой Москва. Солнцево
  • Машина: Santa Fe SM(мазута)

Благодарю за советы.

Обмен состоялся.
