tornado-frost

Инсталировал Diff-Lock-чный редуктор в LSD-шную 100VX

Рекомендованные сообщения

  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Механику всю вкрячил. Всё работает(напрямую, разумеется).

Помогите! Не могу найти куда прокладывать косу проводки, от заднего редуктора которая идет.

На ней 2 разъёмчика по 2 провода (может датчики скорости? незнаю...), 1 средний разъём с 4-мя проводами, и 1 большой разъём с 6-ю проводами

Под машиной всё излазил. Не нашел где должны эти фишки "спариться" с мамами или папами :ph34r:

Мож кто схемку накидает... ну или объяснит доходчиво и понятно :punchl:

Изменено пользователем tornado-frost

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Северодвинск
  • Машина: тойота ленд крузер 100

Механику всю вкрячил. Всё работает(напрямую, разумеется).

Помогите! Не могу найти куда прокладывать косу проводки, от заднего редуктора которая идет.

На ней 2 разъёмчика по 2 провода (может датчики скорости? незнаю...), 1 средний разъём с 4-мя проводами, и 1 большой разъём с 6-ю проводами

Под машиной всё излазил. Не нашел где должны эти фишки "спариться" с мамами или папами :ph34r:

Мож кто схемку накидает... ну или объяснит доходчиво и понятно :punchl:

В левом заднем углу должны быть 2 фишки на кузове снизу за задней аркой

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

В левом заднем углу должны быть 2 фишки на кузове снизу за задней аркой

Фишки там есть похожие, но они заняты

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: От Самары 100км
  • Машина: TLC-100vx 1HDfTE-Белый конь.

Тебе правильно подсказали.Ты пучок проводки взял вместе с мостом?Если да,то замени свой пучок на пучок проводки с блокировки.В левом заднем углу должны быть 2 фишки на кузове снизу за задней аркой.Смотри внимательно.Реле и крутику поставил?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Тебе правильно подсказали.Ты пучок проводки взял вместе с мостом?Если да,то замени свой пучок на пучок проводки с блокировки.В левом заднем углу должны быть 2 фишки на кузове снизу за задней аркой.Смотри внимательно.Реле и крутику поставил?

Блок управления и крутилку вкрячил. Надо еще лампочку включения ДифЛока в приборку поставить

Мост брал целиком с косой проводки.

Ладно, буду завтра искать маму или папу :unsure:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: От Самары 100км
  • Машина: TLC-100vx 1HDfTE-Белый конь.

Ты посмотри куда твоя коса идет,туда и с моста новую протащи.Коса проводки должна быть взаимозаменяемая.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Ты посмотри куда твоя коса идет,туда и с моста новую протащи.Коса проводки должна быть взаимозаменяемая.

Сделал! :o

У меня гидра, а дифлочная коса с сотки без гидры. Коса другая! Пришлось её полностью распустить и вживить в мою косу. Но вживил только провода от блокировки - ABSные провода кхерам, родные не трогал

Далее самое интересное: непосредственно дифлочный разъём имеет фишку под 12 проводков (3 по 4). Так вот, фишка, выходящая из моей косы содержит 6 проводов гидроподвески, видимо. А фишка на дифлочной косе имеет 6 проводов, которые я имплантировал в свободные дырдочки своей родной фишки, по аналогии с дифлочным расположением проводков.

Для наглядности завтра сфотаю фишку и накидаю схему проводов и их внедрение

Изменено пользователем tornado-frost

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Северодвинск
  • Машина: тойота ленд крузер 100

Сделал! :o

У меня гидра, а дифлочная коса с сотки без гидры. Коса другая! Пришлось её полностью распустить и вживить в мою косу. Но вживил только провода от блокировки - ABSные провода кхерам, родные не трогал

Далее самое интересное: непосредственно дифлочный разъём имеет фишку под 12 проводков (3 по 4). Так вот, фишка, выходящая из моей косы содержит 6 проводов гидроподвески, видимо. А фишка на дифлочной косе имеет 6 проводов, которые я имплантировал в свободные дырдочки своей родной фишки, по аналогии с дифлочным расположением проводков.

Для наглядности завтра сфотаю фишку и накидаю схему проводов и их внедрение

Дак вот эти фишки и есть, просто места свободные были под дифлок у тебя, а на моей машине наоборот под гидру, так как гидры нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Уфа
  • Машина: tlk100 4,7 VX04+блок задн. моста; tlk80 был 4,2атм, стал турбо, GX97, все локи,151-я кпп, лифт+2", 33"мт; tlk80 4,2FTбыл мех, стал акпп, все локи, VX1995; tlc80 93г правый руль 1HD-T, все локи, +4" лифт, 35"рез

а у меня наоборот- мост лочный пришел с проводами от машины с гидро, а моя сотка без гидры- пришлось провода рспутывать... Знали бы- махнулись бы проводами :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

а у меня наоборот- мост лочный пришел с проводами от машины с гидро, а моя сотка без гидры- пришлось провода рспутывать... Знали бы- махнулись бы проводами :)

Так вот я ждал, когда в эту темку заглянут люди реально ручками щупавшие эти дела. Но сам до всего допёр

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Короче.... нихрена оно не фурычит...

Проблема: под рулем коекак нашел сначала один разъем под блок управления дифлоком, подключил к нему блок - НЕ работает блокировка.

Потом нашел еще один разъем, подключил к НЕМУ блок упр. - НЕ работает блокировка

И вот собственно вопрос: как найти разъем на блок управления?

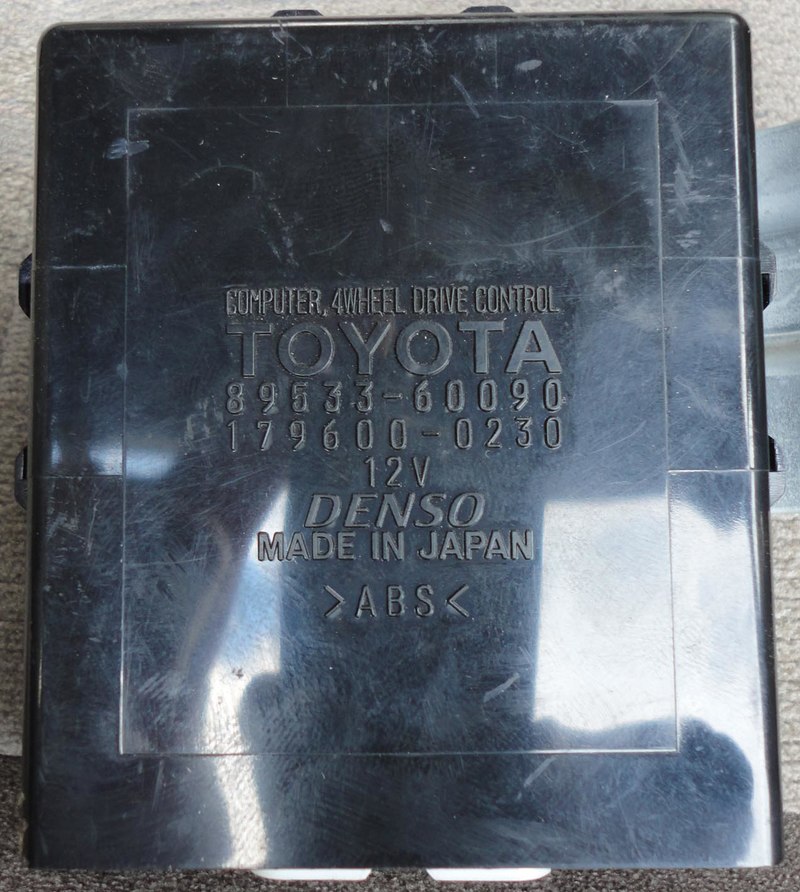

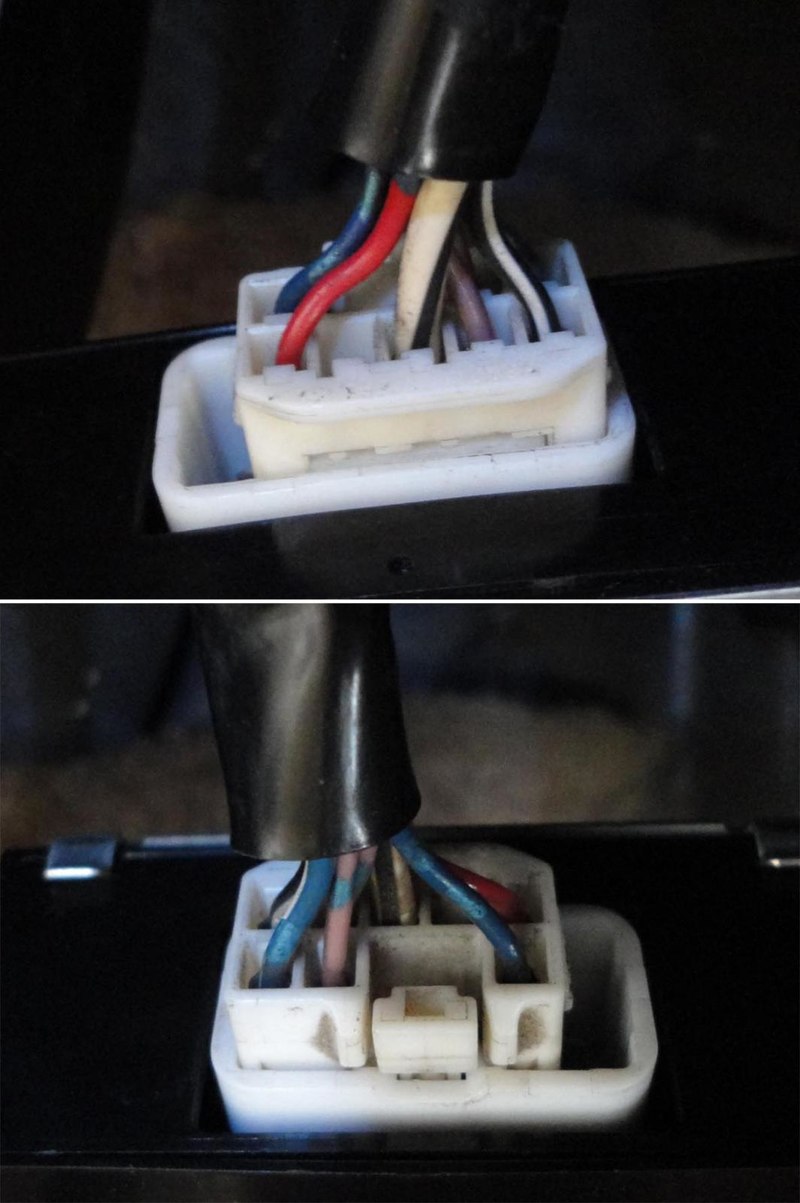

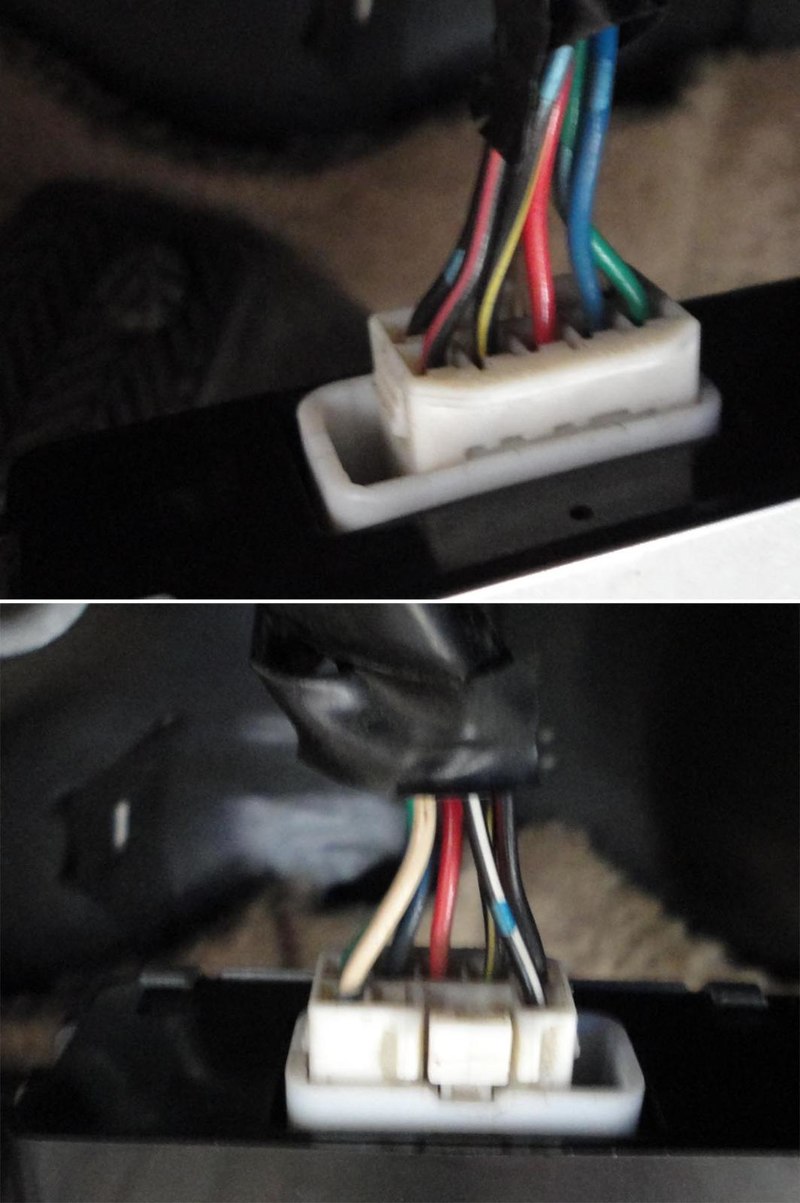

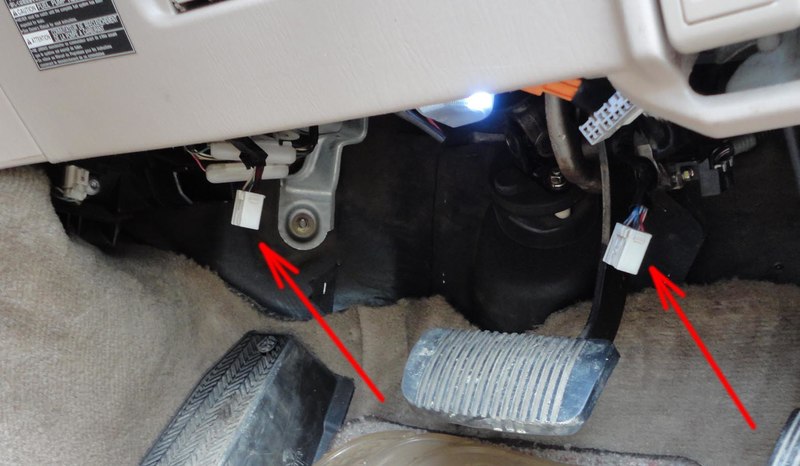

Для наглядности выкладываю фотки блока и 2 разъемов

post-23022-0-68103800-1347608659_thumb.jpgpost-23022-0-25615900-1347608714_thumb.jpgpost-23022-0-08371900-1347608771_thumb.jpgpost-23022-0-05965500-1347608849_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Как видно по фоткам, фишки, которые мне удалось найти, не совсем соответстуют по размеру разъему на блоке управления, но при этом обе (одинаковые) фишки нормально втыкаются в блок упр., но блокировка не работает

Быть может я нашел не ТЕ разъемы? Подскажите, полуйста :sos: .У меня уже мозги набекрень :ph34r2:

Изменено пользователем tornado-frost

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LAND CRUISER 100VX

Конечно это НЕ ТЕ РАЗЪЕМЫ. Ищите

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Дык, проблема в том и состоит, что перерыл всю проводку под рулем, но других разьемов не найдено. Может искать слева под торпедой? Дайте фотку, где у Вас расположен этот блок

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва, Медведково
  • Машина: 105, мото

открываешь http://www.autocats.net/manual/toyota/index.html , открываешь ТЛК-100, открываешь Electrical Wiring Diagram, там в разделах есть все схемы и расположения разъемов, блоков и т.д. по годам выпуска. Ссылка работает с internet Explorer

Чем смог...

Изменено пользователем full time

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

Тут вот человек из Владивостока подсказывает :punchl: , что разъем для блока управления запрятан за пластмассовой панелью, которая справа от педали акселератора(на праворукой машине). Буду завтра рыть в стопятый раз :dead:

Изменено пользователем tornado-frost

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Уфа
  • Машина: tlk100 4,7 VX04+блок задн. моста; tlk80 был 4,2атм, стал турбо, GX97, все локи,151-я кпп, лифт+2", 33"мт; tlk80 4,2FTбыл мех, стал акпп, все локи, VX1995; tlc80 93г правый руль 1HD-T, все локи, +4" лифт, 35"рез

разьем под центральной консолью. Насколько помню, завтра могу точно сказать..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск.... не далеко
  • Машина: TLC-100 1HD-FTE

разьем под центральной консолью. Насколько помню, завтра могу точно сказать..

Жду. Спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LAND CRUISER 100VX

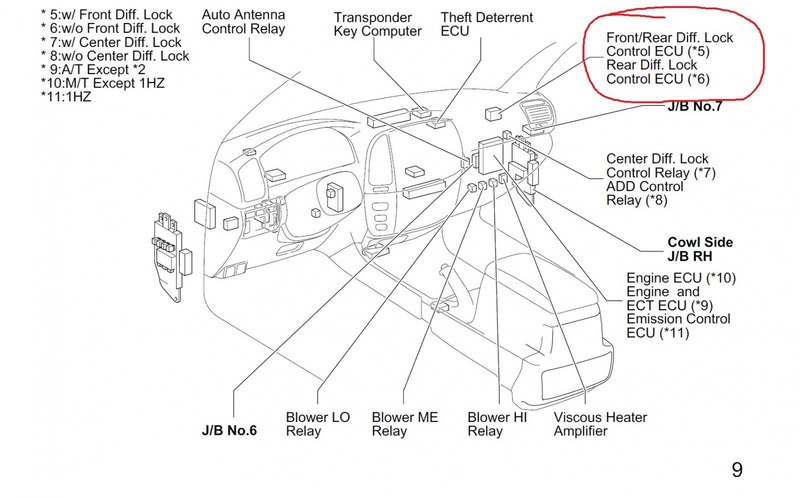

Вот он.

http://www.japancats.ru/TOYOTA/scheme.aspx?modelid=2a1dff2e-27b9-4ffc-b1e1-36d5bde63067&pid=D4701707&office=ru

Получается. что где то у водителя.

У меня на леворульной он стоит за бардачком.

Снимайте пластик под рулем, тогда и найдете....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва, Медведково
  • Машина: 105, мото

Может я что-то не так понял, но нужно найти diff. lock control ECU


Изменено пользователем full time
