  • Откуда: Ижевск
  • Машина: 4runner

442-я без троса с бензинового 2 узет. Давление соленоидом. Не могу найти алгоритм работы и распиновку по соленоидам.

Поделитесь мануалом или распиновкой.

Изменено пользователем reitor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner

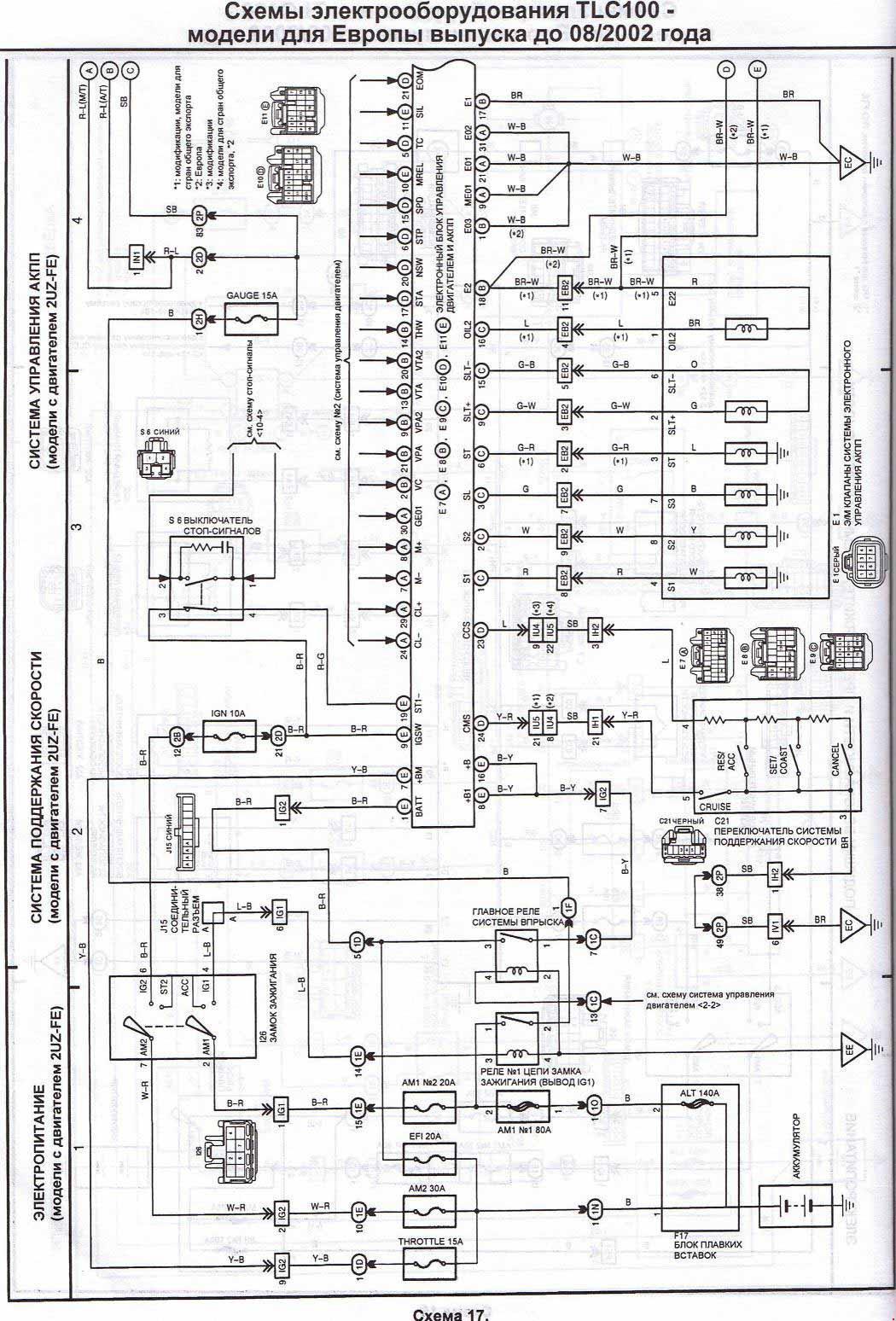

нашел электрическую схему по соленойдам.



Алгоритм работы и как именно работает соленойд ST не нашел.

может кто сталкивался?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск обл. Полярные Зори
  • Машина: LCR-80 VX 1HD-T была теперь 100 VX 1HD-FTE( о чем начинаю жалеть)

Может то. Но вроде с тросом. Так что не уверен подойдет ли.

A442.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
11 часов назад, reitor сказал:

Алгоритм работы и как именно работает соленойд ST не нашел

В чем проблема с соленоидом тайминга? Штучка не ломучая совершенно, включается коротко типа на полсекунды при переключении с N на D или R и переключении передач с 3 на 4 и с 4 на 3. Его кратковременное включение обеспечивает более плавные включения этих режимов и передач.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
14.03.2020 в 04:04, bbn сказал:

В чем проблема с соленоидом тайминга? Штучка не ломучая совершенно, включается коротко типа на полсекунды при переключении с N на D или R и переключении передач с 3 на 4 и с 4 на 3. Его кратковременное включение обеспечивает более плавные включения этих режимов и передач.

Проблемы с соленойдом нет)

Надо мануал и точное описание шима. Через альтернативный блок цепляю акпп, хочу настроить все.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
13.03.2020 в 19:45, Raptor сказал:

Может то. Но вроде с тросом. Так что не уверен подойдет ли.

A442.pdf 2 MB · 4 скачивания

хорошая книжка, спасибо, сложил в коллекцию, но увы нет в ней нужной мне инфы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
1 час назад, reitor сказал:

Надо мануал и точное описание шима

Не встречал хоть сколь-нибудь четких описаний в мануалах. Возможно что то есть в ATSG, качнуть и полистать. На счет шима, а кто вам такое сказал, соленоид ST дискретный, т.е. как и остальные три шифта S1,S2 и SL на 442, он работает вкл-выкл. А шим регулирование на ней только по соленоиду линейного давления. Если не секрет, в чем цель установки другого эбу?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
3 минуты назад, bbn сказал:

Не встречал хоть сколь-нибудь четких описаний в мануалах. Возможно что то есть в ATSG, качнуть и полистать. На счет шима, а кто вам такое сказал, соленоид ST дискретный, т.е. как и остальные три шифта S1,S2 и SL на 442, он работает вкл-выкл. А шим регулирование на ней только по соленоиду линейного давления. Если не секрет, в чем цель установки другого эбу?

Просто предположил, что по шиму) не более.

Не секрет, свап. На 80-ку поставили мы мотор m57 от bmw, соединили все это с 442 коробкой. АКПП то я запустил, настроил, с этим не первый раз, а вот с электроной 442 первый)... и вот есть толчек при переключение на R и на D и небольшая задержка с 3 на 4. Мне не комфортно))) клиент думаю даже не заметить этого на режимах, а мне надо настроить чтобы работало как надо.



https://www.drive2.ru/b/547625236305020573/?from=blog



https://www.drive2.ru/r/nissan/patrol/531023435359323380/



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
3 минуты назад, reitor сказал:

Не секрет, свап.

Понятно, подсказать больше нечего, кроме наверное пообщаться с изготовителем эбу. Я думаю у него есть решения. Удачи!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
1 минуту назад, bbn сказал:

Понятно, подсказать больше нечего, кроме наверное пообщаться с изготовителем эбу. Я думаю у него есть решения. Удачи!

Да как заставить работать соленой я знаю, изготовитель мне не нужен) мне надо знать когда и на какое время включать соленой и я запрограммирую блок и все)

Он позволяет мне это сделать. Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
24 минуты назад, reitor сказал:

мне надо знать когда и на какое время включать

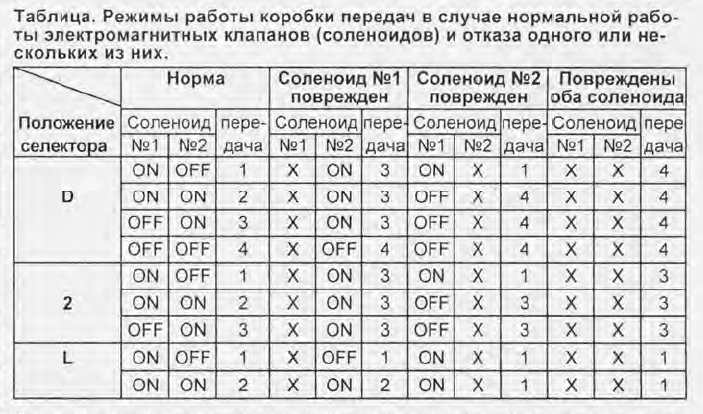

совершенно точно сказать не могу, но примерно вот так


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
6 минут назад, bbn сказал:

совершенно точно сказать не могу, но примерно вот так


вот спасибо! а из какой это умной книги? есть где полностью ее посмотреть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
1 минуту назад, reitor сказал:

а из какой это умной книги?

Я не знаю точно откуда, у меня на компе много разных табличек надергано отовсюду, для простоты и быстроты поиска, чтобы мануалы не перелистывать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
21 минуту назад, bbn сказал:

Я не знаю точно откуда, у меня на компе много разных табличек надергано отовсюду, для простоты и быстроты поиска, чтобы мануалы не перелистывать.

я так понимаю это не от 442, таблица?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
8 минут назад, reitor сказал:

я так понимаю это не от 442, таблица?

должна быть от нее, очень мало коробок от айсин с таким таймингом, да и алгоритмы его работы по большому счету одинаковы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner

хммм... странно.

думал что это таблица включения соленойдов 442-ой


Изменено пользователем reitor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
Только что, reitor сказал:

хммм... странно.

разве не это?)

Действительно странно, какое отношение имеет таблица режимов и неисправностей соленоидов переключения S1 и S2 к нашей теме о ST? Тогда логично было бы включить в эту табличку проверки исправности соленоидов и его, и еще два, блокировки и линейного, если уж так, а? Почему например работа SLT не отражена? Это просто совершенно разные вещи и таблички для них естественно тоже будут разные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner

я всего лишь обратил внимание на то что алгоритм соленойдов S1 и S2 в вашей таблице по передачам другой. Это мне показалось странным.

Изменено пользователем reitor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: novosib
  • Машина: z22a
1 час назад, reitor сказал:

я всего лишь обратил внимание на то что алгоритм соленойдов S1 и S2 в вашей таблице по передачам другой. Это мне показалось странным.

Верно! Я на это даже чего то и не глянул. Это алгоритм судзуковский судя по всему, где то у меня с размещением файлов в доках напутано. Но еще раз, по самим принципам работы ST все примерно такое же должно быть. Найти нужное пока не получается, вроде и есть, а где не помню.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4runner
15 часов назад, bbn сказал:

Верно! Я на это даже чего то и не глянул. Это алгоритм судзуковский судя по всему, где то у меня с размещением файлов в доках напутано. Но еще раз, по самим принципам работы ST все примерно такое же должно быть. Найти нужное пока не получается, вроде и есть, а где не помню.

Если найдете буду благодарен.
