  • Откуда: Усть-Каменогорск, Казахстан
  • Машина: TYT Hilux Surf 185 2.7

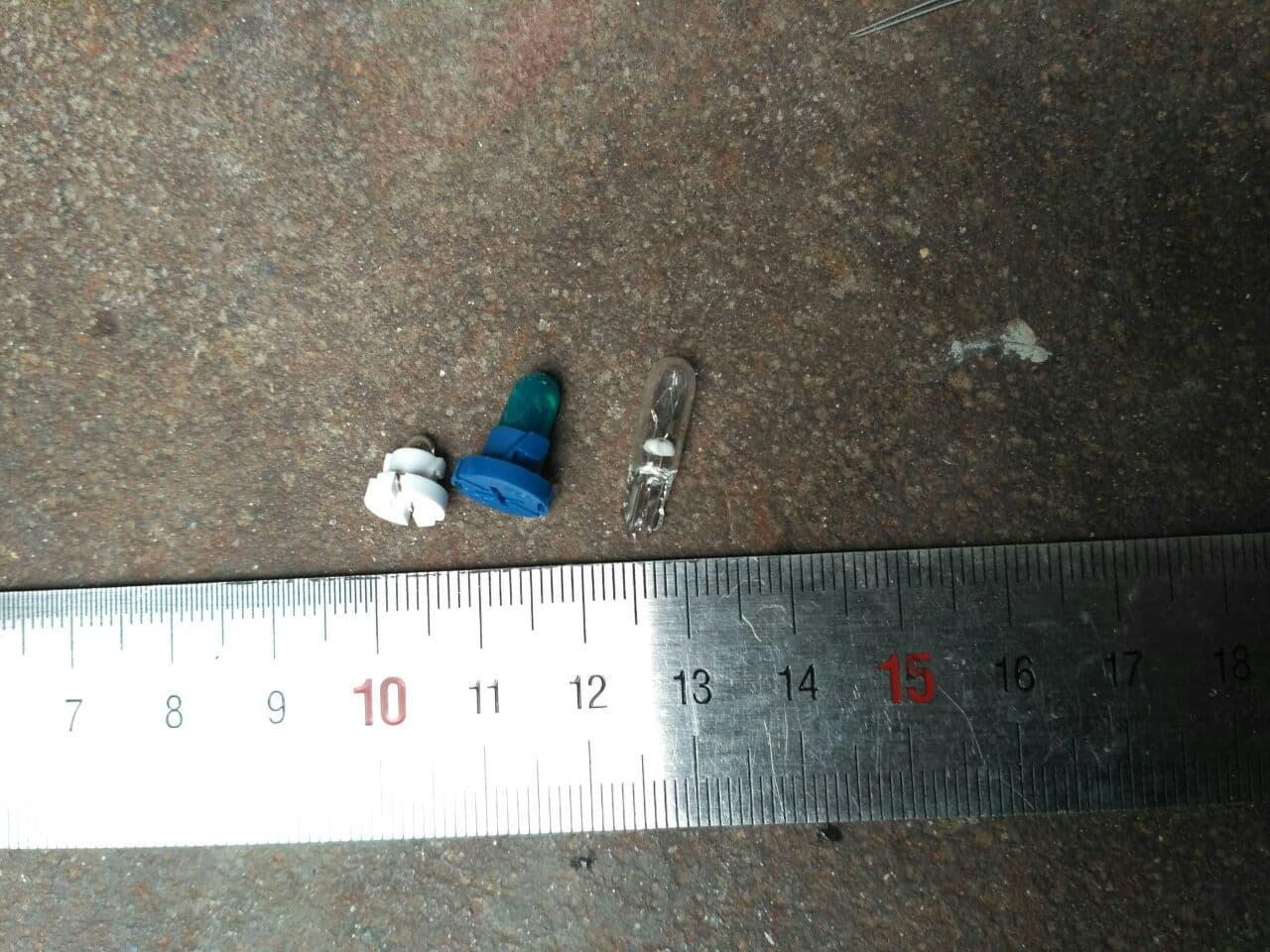

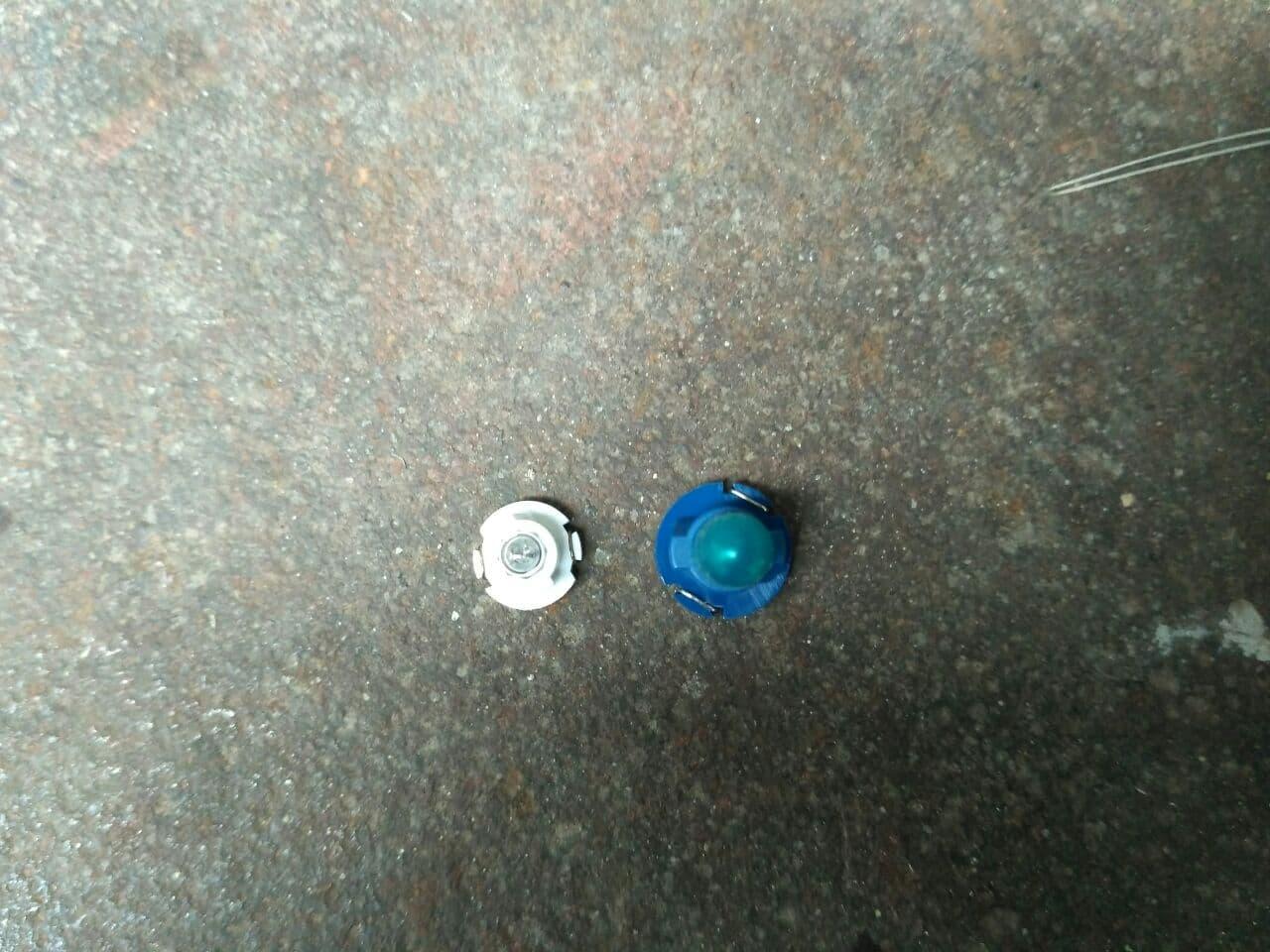

Всем добра! Решил поменять лампочки в центральной панели, кнопках, бардачке и пр. Надоело смотреть в зияющую черноту климата, особенно в холодное время года. Решил купить лампочки перед разборкой панели, но не нашел нигде внятного описания где какие лампочки стоят. Решил сам памятку, для тех кому эта процедура еще предстоит. Итак, лампочки в панели приборов я не трогал, только блок климата (кнопочный), кнопка аварийки, кнопка обогрева заднего стекла, подсветка бардачка, подсветка кнопок рядом с ручником (у меня там "power" и "зеркало спойлера") и подсветка режимов селектора автомата. Там стоит три вида лампочек:

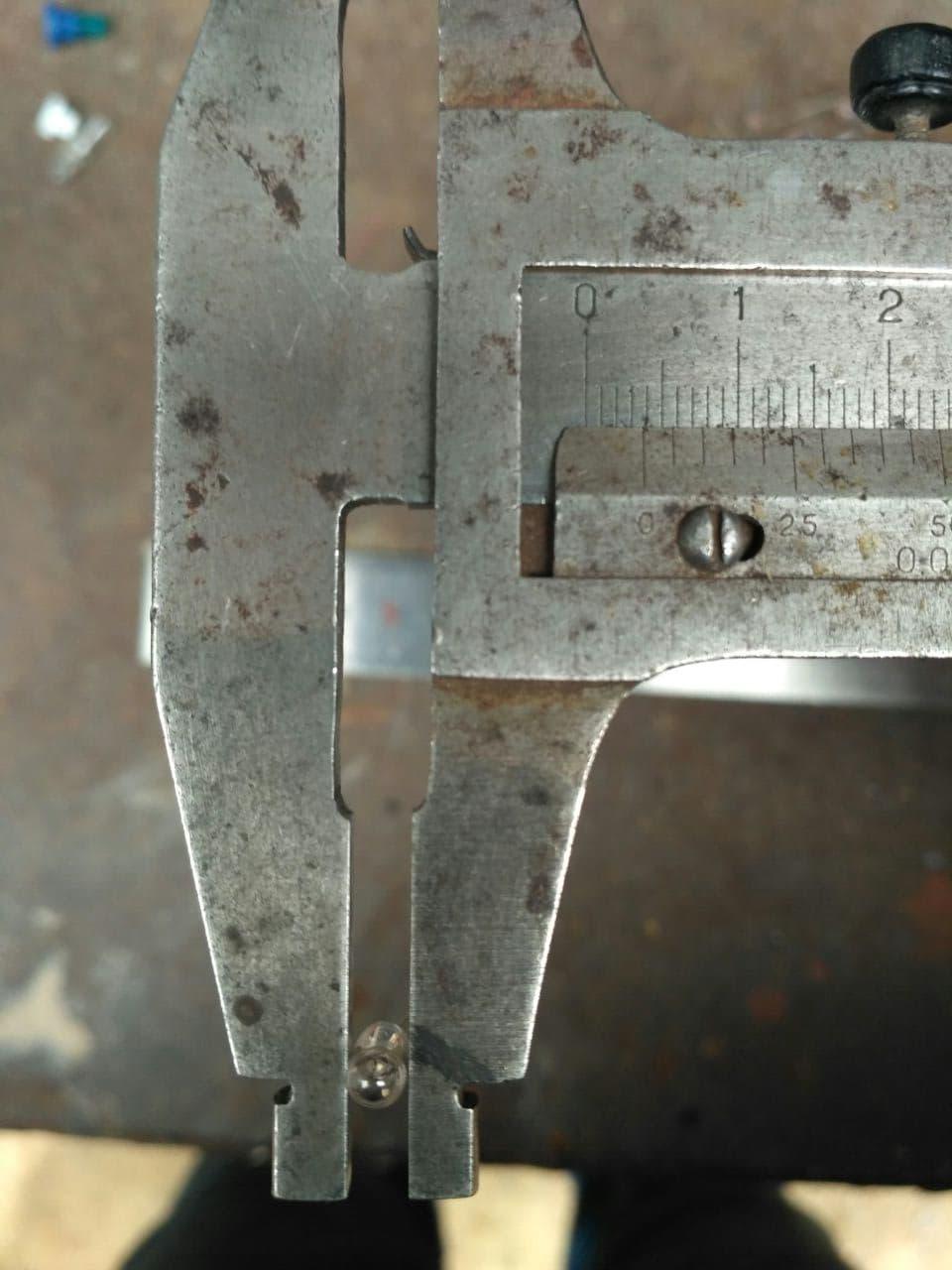

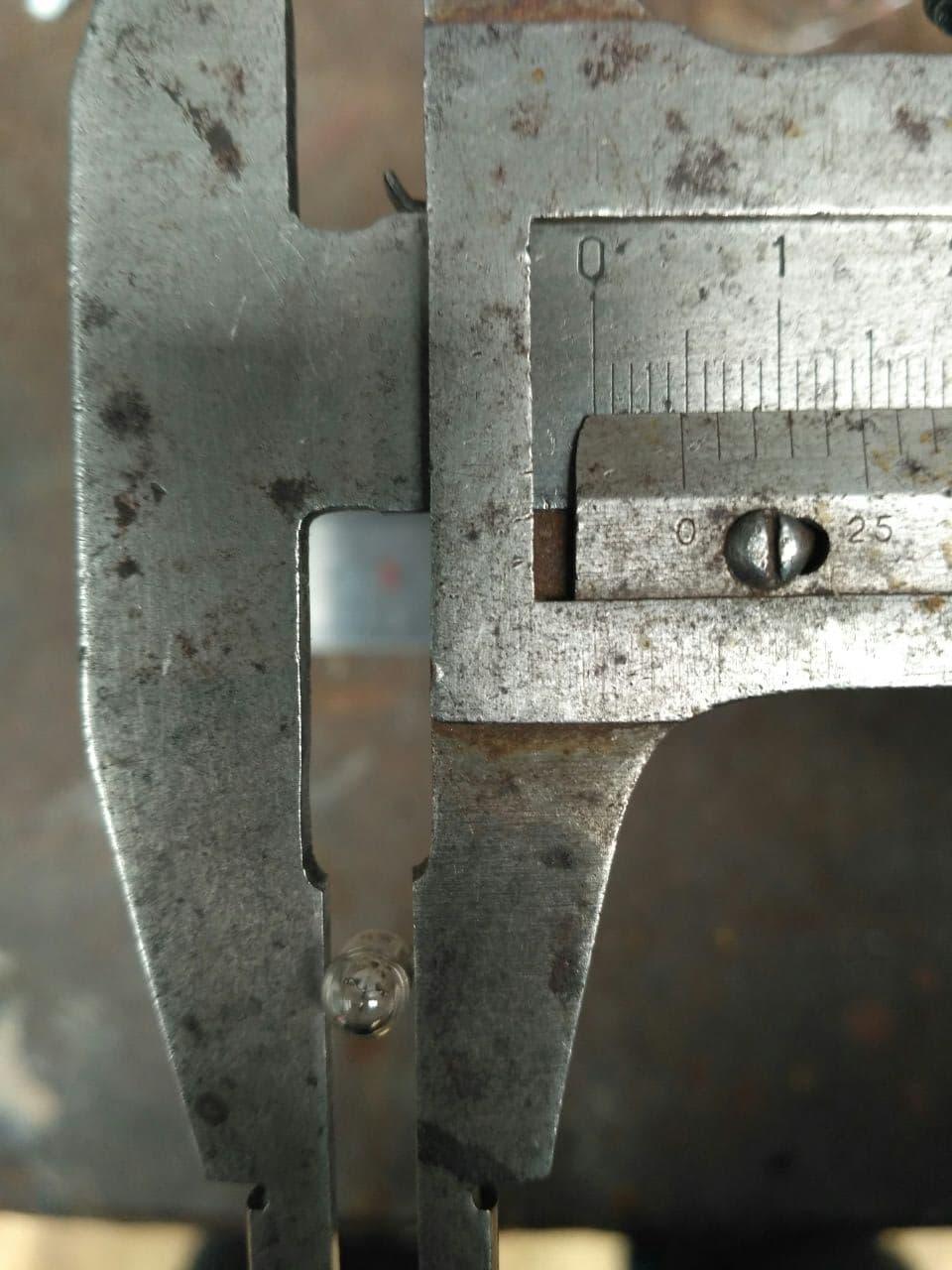

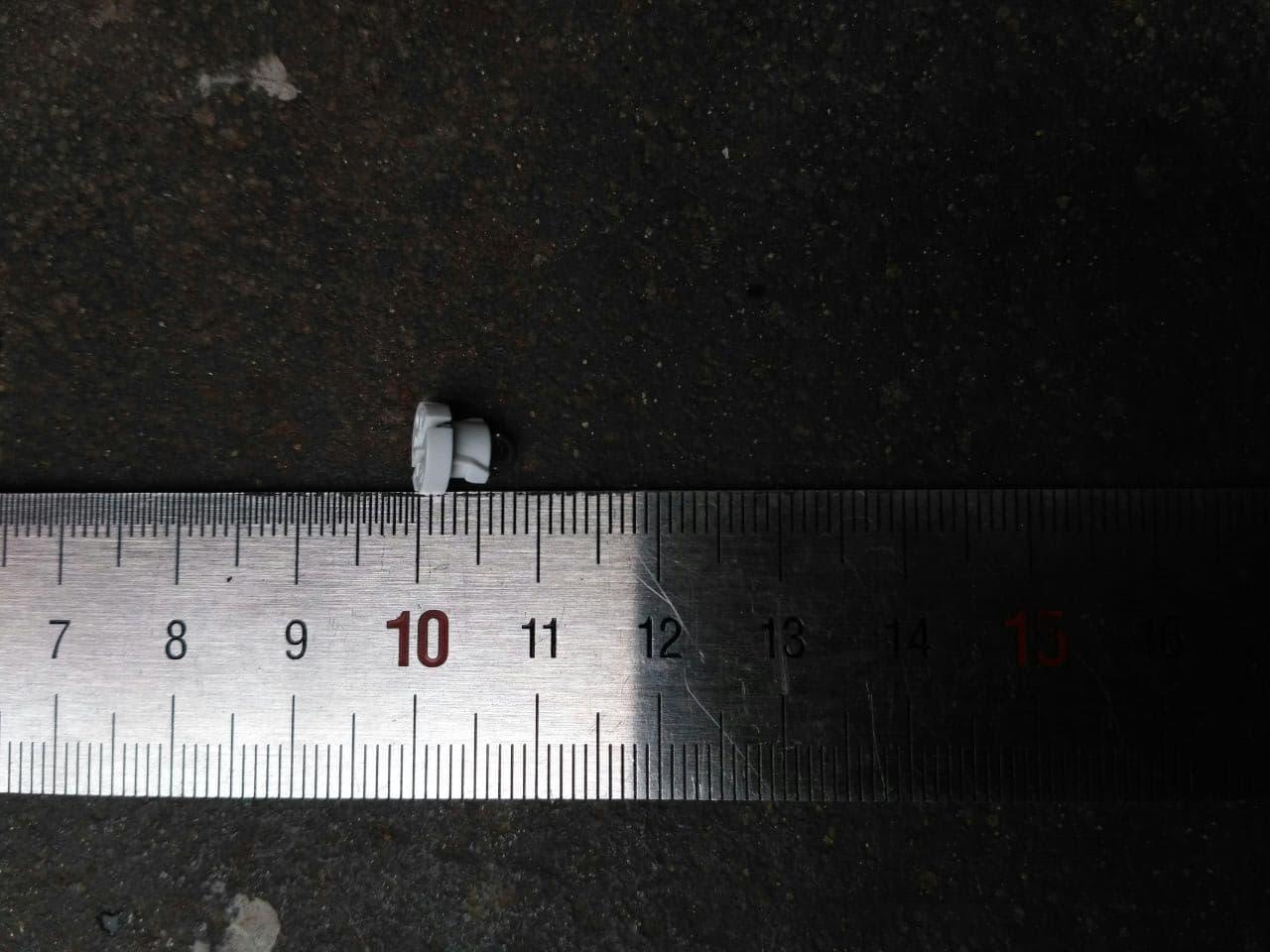

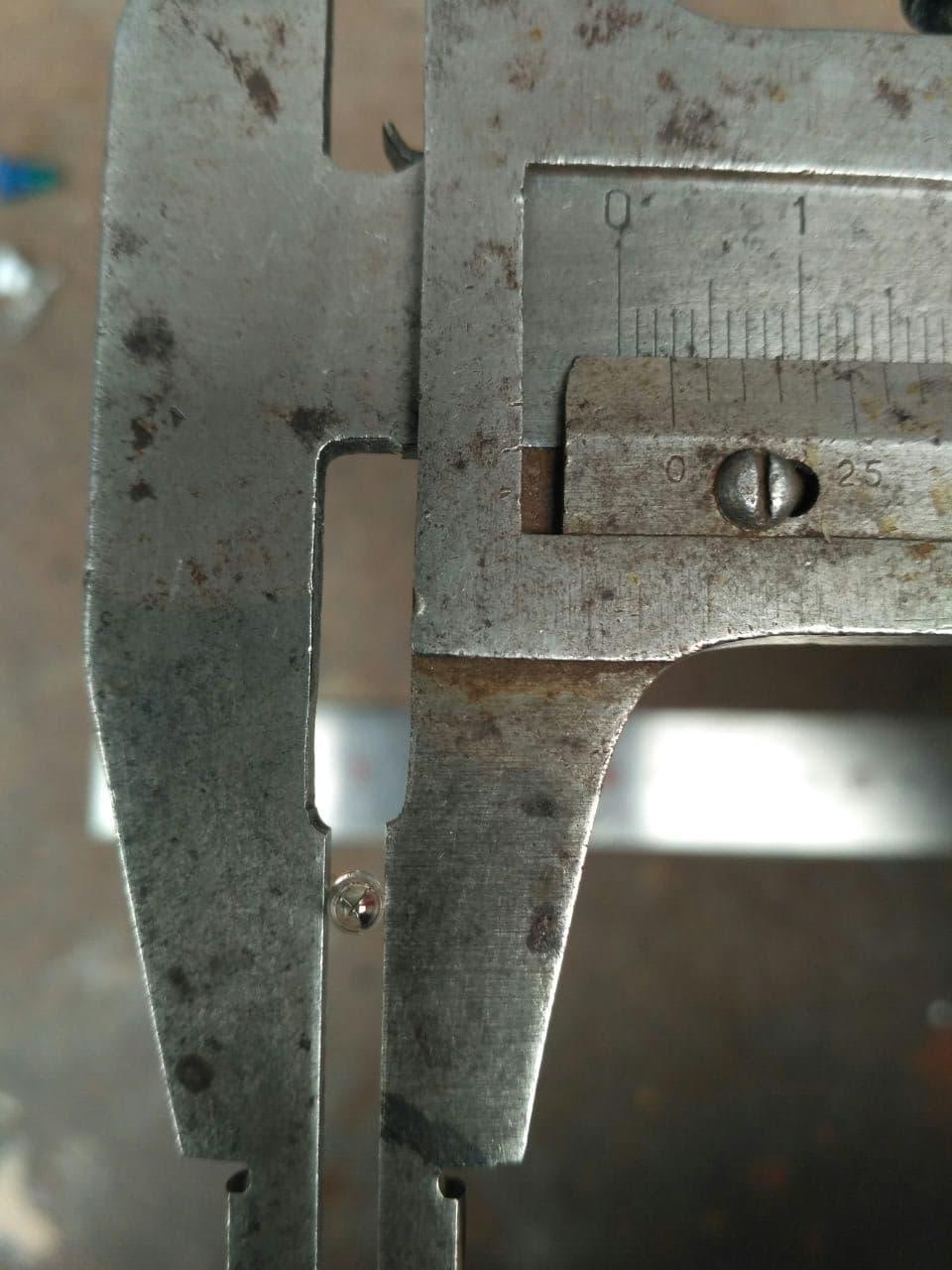

начнем по порядку, самая маленькая с цоколем

photo_2021-10-03_19-33-41.thumb.jpg.f086811dfec113fb88b214a1ad457393.jpgphoto_2021-10-03_19-33-33.thumb.jpg.e9952a8163ed0e5a5ab9898cd654da35.jpg

Такие лампочки стоят в кнопке обогрева заднего стекла в количестве двух штук, на одной желтый колпачок, при разборке желательно запомнить на какой именно. Еще они стоят в кнопках торпеды, по одной штуке.

Едем далее - средняя лампа с цоколем:







Такие лампы стоят в панели климата, в количестве двух штук, на них зеленые колпачки и в кнопке включения аварийной сигнализации.

Далее, самые большие лампы без цоколя:





Эти стоят в подсветке бардака и подсветке режимов селектора автомата.

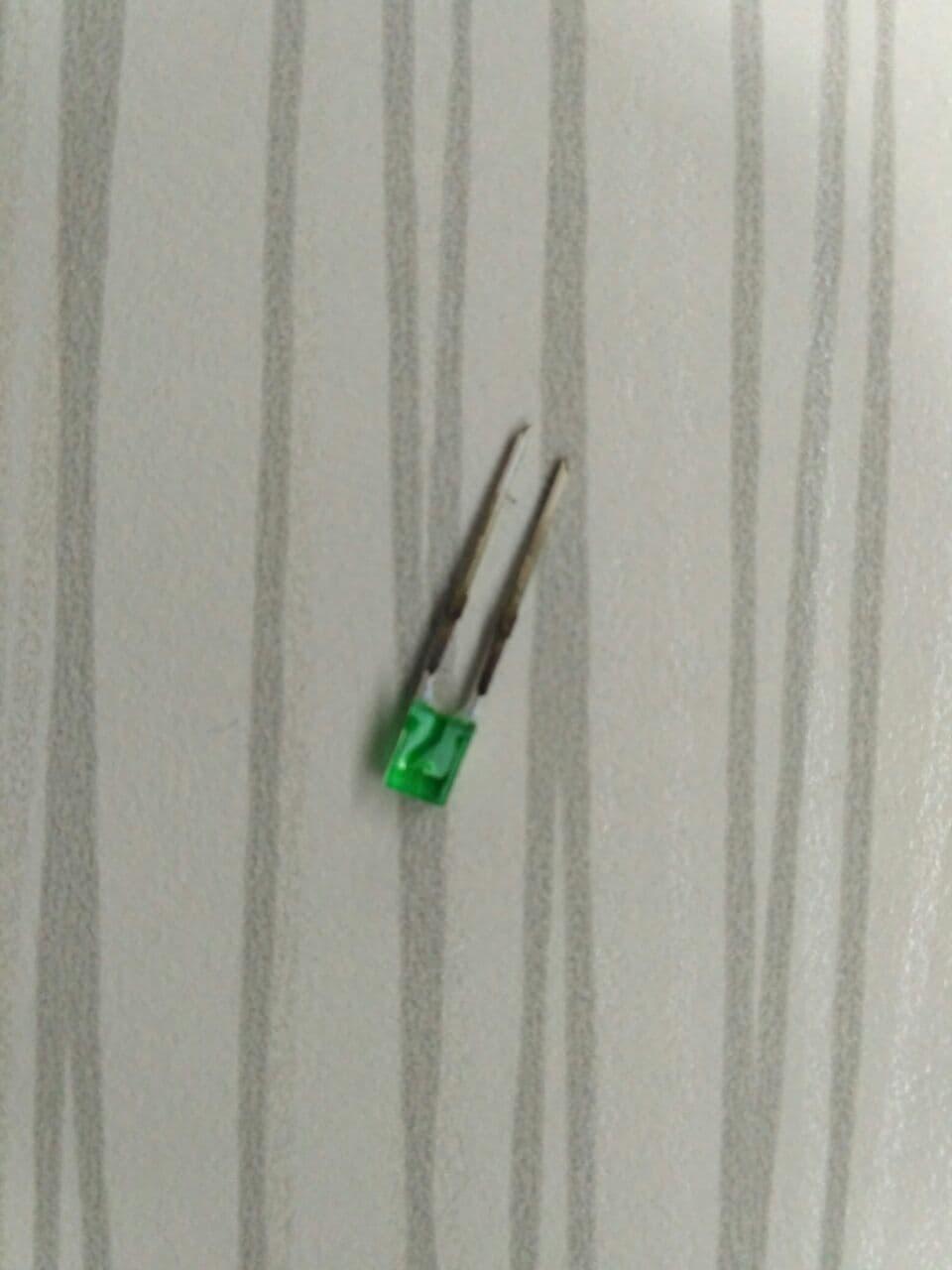

Еще стоят светодиоды в ползунках панели климата. Толщина -1 мм., ширина - 3 мм., глубина (длина) - 18 мм.




Нужно сдернуть ручки ползунков, без этого все равно панель не разобрать ))). Под ними будут л-образные световоды, вытаскиваем их и там, где-то глубоко стоят эти светодиоды. Блок климата придется разобрать иначе их не извлечь. Лампочки купил россыпью дешевые китайские, но потом нашел еще и оригинальные "които". Китай идет без цоколя, оригинал с цоколем и цветными колпачками. Светодиоды еще не купил, буду искать.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: HiLux Surf RZN185W 2001г.

Светодиоды тоже сгорели?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Усть-Каменогорск, Казахстан
  • Машина: TYT Hilux Surf 185 2.7
2 часа назад, miketk сказал:

Светодиоды тоже сгорели?

Ага, раньше лампочек в климате.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Усть-Каменогорск, Казахстан
  • Машина: TYT Hilux Surf 185 2.7
2 часа назад, First2 сказал:

Ага, раньше лампочек в климате.

Решил сейчас проверить от батарейки светодиоды, а они рабочие, сцукко. Видимо что-то случилось с контактами. Короткая нога это минус, длинная плюс.
