помогите с распиновкой проводов возле переднего моста

[danilepanchincev 0]

Извиняюсь если это обсуждалось и т.д. , но у меня проблема такая, вырваны все 4 провода которые идут на передний мост. по цветам один красный, и три зеленых (зел.-бел, зел.-черн., зел.-красн.) (цвета если память не изменяет.) уходит это все в фишку 4х контактную на левом ланжероне. один датчик я нашел он прямо над передней балкой двухконтактный , где актуатор и куда подходят пневмошланги. а вот где еще датчик и что это за датчик. и какая распиновка должна быть к этим датчика. Судя по кожухам один крас. и зел.- белый. но как он в фишке расположен большо вопрос. ибо вырвано все с корнем

Изменено 5 июня 2017 пользователем danilepanchincev

[Казак-берег 657]

danilepanchincev

Вообще то там должно быть семь проводов. Во всяком случае на задней так. 5 на актуатор (2 потолще и 3 потоньше) и 2 на датчик.

Вот, почитай.

http://4runner.sovintel.ru/lockerconnection.htm



[danilepanchincev 0]

20 минут назад, Казак-берег сказал:

danilepanchincev

Вообще то там должно быть семь проводов. Во всяком случае на задней так. 5 на актуатор (2 потолще и 3 потоньше) и 2 на датчик.

Вот, почитай.

http://4runner.sovintel.ru/lockerconnection.htm



мы видимо о разном. у меня провода вот здесь

[Казак-берег 657]

2 минуты назад, danilepanchincev сказал:

мы видимо о разном. у меня провода вот здесь

Понял. Извиняюсь. Ты про мультимод.

Тогда тебе скорей всего сюда.

[danilepanchincev 0]

эмм. Сейчас схожу сфотаю то что у меня есть)))

[danilepanchincev 0]

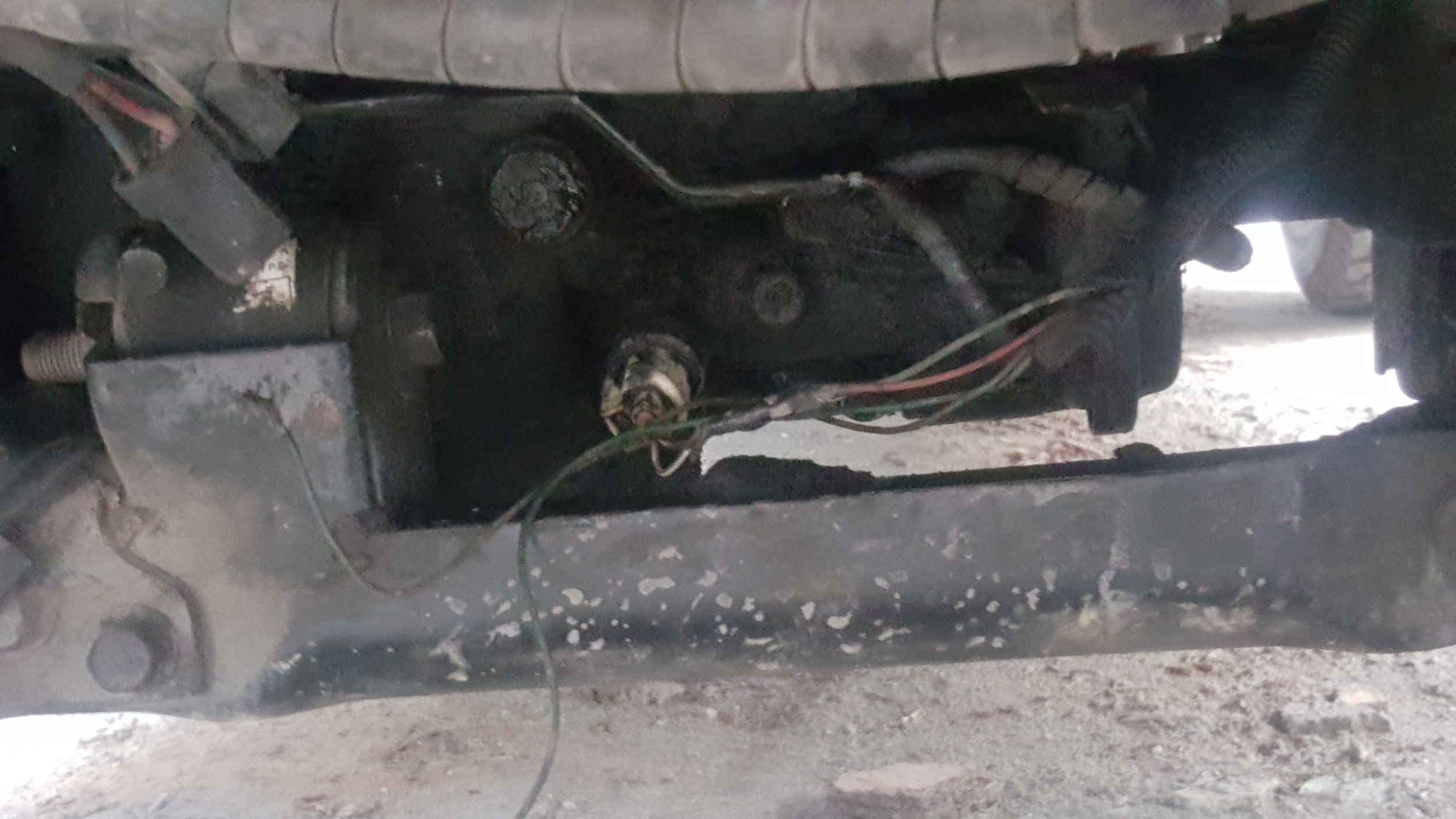

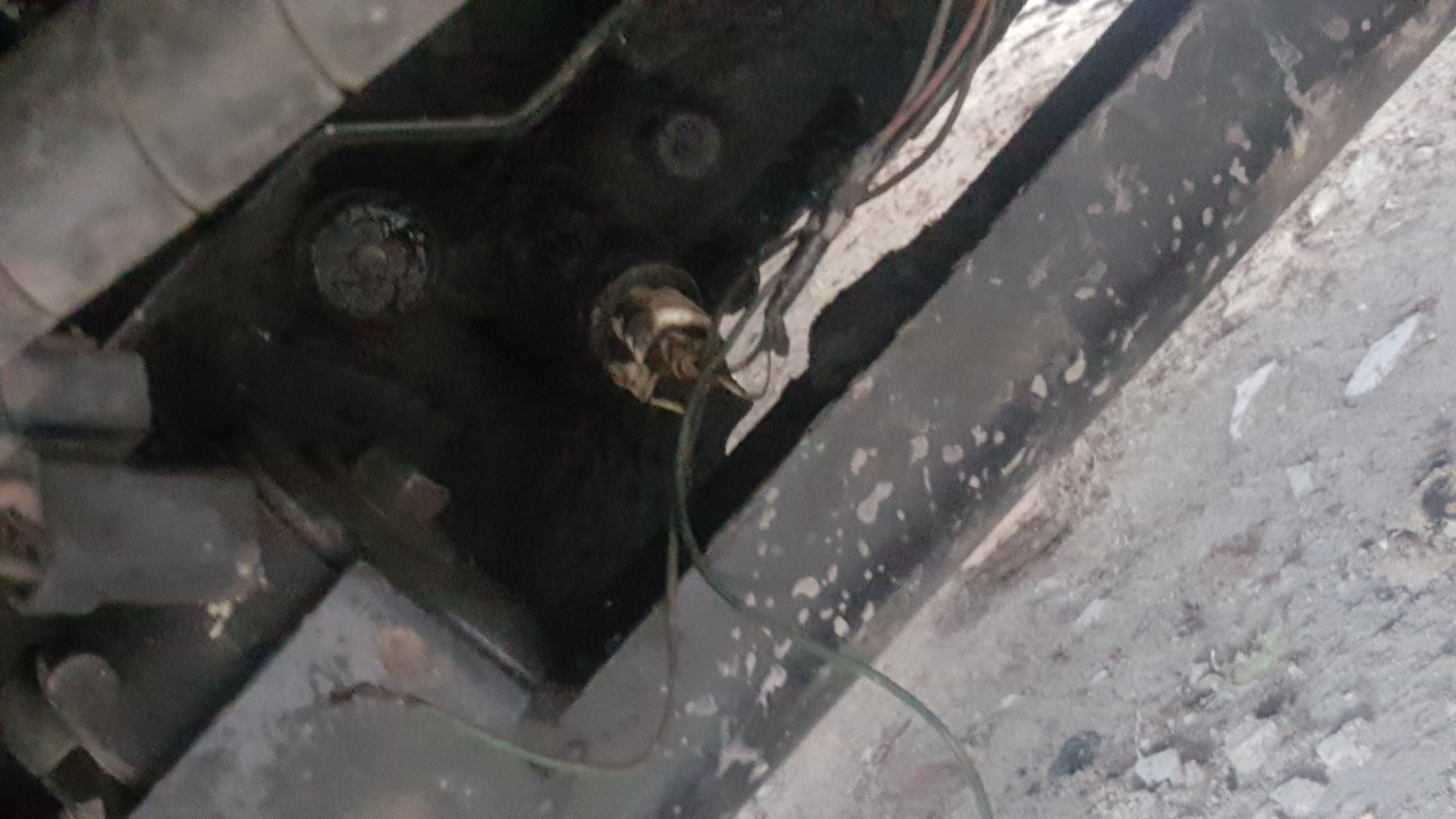

вот. один датчик по длине я скрутил но правильно ли.... а два провода болтается и куда их я не могу найти

[Казак-берег 657]

7 минут назад, danilepanchincev сказал:

вот. один датчик по длине я скрутил

Да там по моему больше проводов и нет. Только на датчик. А включается-отключается ваккумом (трубки подходят). Это ADD.

Привод то полный включается?

[danilepanchincev 0]

13 минуты назад, Казак-берег сказал:

Да там по моему больше проводов и нет. Только на датчик. А включается-отключается ваккумом (трубки подходят). Это ADD.

Привод то полный включается?

да. но лампочка не горит. ну вот провода 2 подключил к одному датчику а еще 2 провода зеленых болтаются... куда их прицепить не могу дать ума

[Казак-берег 657]

Только что, danilepanchincev сказал:

да. но лампочка не горит. ну вот провода 2 подключил к одному датчику а еще 2 провода зеленых болтаются... куда их прицепить не могу дать ума

Попробуй их между собой замкнуть. Но вначале прозвони, чтобы не получилось плюс с минусом замкнуть. И так все 4 провода. Если загорится лампочка (зажигание включено должно быть), значит это они. Этот датчик на замыкание-размыкание работает. Плюс не должен приходить, управляется минусом.

[danilepanchincev 0]

3 минуты назад, Казак-берег сказал:

Попробуй их между собой замкнуть. Но вначале прозвони, чтобы не получилось плюс с минусом замкнуть. И так все 4 провода. Если загорится лампочка (зажигание включено должно быть), значит это они. Этот датчик на замыкание-размыкание работает. Плюс не должен приходить, управляется минусом.

я вот почитав понял что еще где то должен быть датчик температуры масла в переднем мосту, который не дает и мне включать вд на скорости. вот его найти похоже мне и нужно.

пробывал смыкать между собой реакции ноль. лампочка 4вд работает т.к. когда пробовал включить вд на скорости 20км/ч она замигала и запищало что то

[Казак-берег 657]

Вот здесь ещё   есть схема. Но на английском.



1 час назад, danilepanchincev сказал:

я вот почитав понял что еще где то должен быть датчик температуры масла в переднем мосту, который не дает и мне включать вд на скорости. вот его найти похоже мне и нужно.

Вообще-то полный привод с ADD можно включать на скорости до 80 км.ч. Про датчик такой не знаю.

Изменено 5 июня 2017 пользователем Казак-берег

[danilepanchincev 0]

8 минут назад, Казак-берег сказал:

Вот здесь ещё   есть схема. Но на английском.



Вообще-то полный привод с ADD можно включать на скорости до 80 км.ч. Про датчик такой не знаю.

благодарю. завтра буду дальше ковырять

[shiam 0]

Там сзади редуктора (полумоста) датчик температуры есть. 2 провода на него идут.

[shiam 0]

На передний датчик включения моста подходят красный и зеленый с белым. Остальные 2 на датчик температуры. У меня кажется так.

[danilepanchincev 0]

6 часов назад, shiam сказал:

На передний датчик включения моста подходят красный и зеленый с белым. Остальные 2 на датчик температуры. У меня кажется так.

благодарю. осталось только понять как в фишку они вставляются.

[kasper-dp 87]

В 06.06.2017 в 00:10, Казак-берег сказал:

Вообще-то полный привод с ADD можно включать на скорости до 80 км.ч. Про датчик такой не знаю.

если датчик температуры масла в переднем редукторе показывает, что оно холодное или оборван - включение будет возможно только при нулевой скорости. заменяется резистором 4,7кОм (лучше прямо возле блока управления ПП) и забывается навсегда.
