бурый медведь

Потеряна деталь двигателя, нужны размеры. [3VZ]

Рекомендованные сообщения

  • Откуда: Страна Лимония
  • Машина: 4runner 1992, э\вел

Двигатель 3VZ.  Потеряна деталька 13558-65010.  Это кронштейн  пружинки натяжителя ремня ГРМ.  Все попытки ее заказать окончились отказом.

На этом фото он выделен красным:




Распечатал фотки примерно в одном масштабе, ориентируясь на пиксельные размеры одноименных деталей:


Плохо, что фотки сняты с разных ракурсов. Но других в Гугле не нашел.

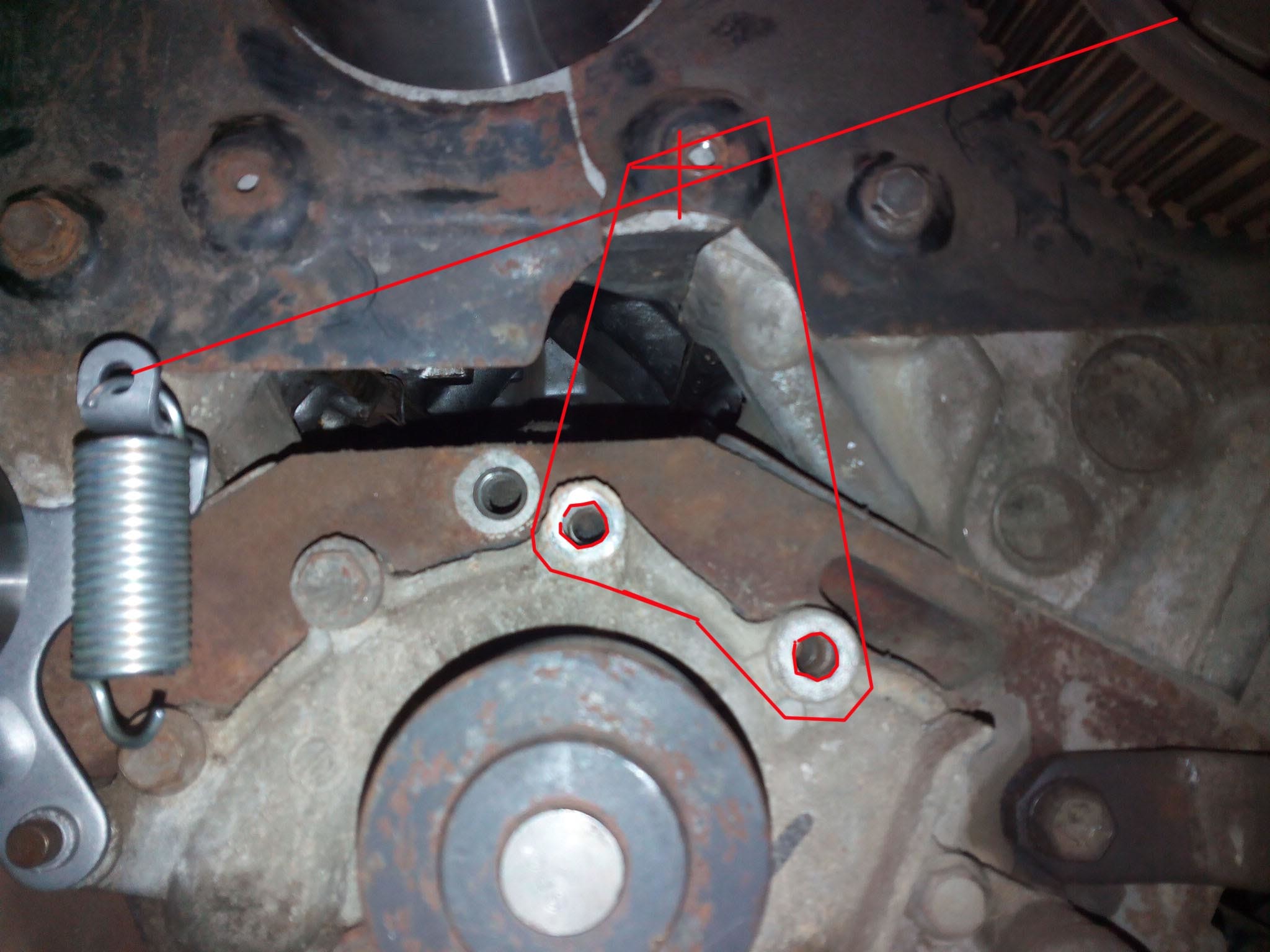

Получается, что пружина должна растянуться приблизительно в два раза. Т.е с 40мм до 80, считая по полным виткам (без длины крючков).  Исходя из этого я прикинул как должна выглядеть замена детальки. Чтобы не делать лишних погибов придумалось закрепить её за два винта помпы.  Но хотелось бы повторить оригинал.  Ко всему прочему я не знаю толщину металла.



:sos: Помогите пож. с ориг. размерами этой детальки!   Может кто сможет её сфотать с линейкой.  Или хотя бы три размера:

          - толщина металла

          - расстояние от крестика до левого болта помпы

          - расстояние от крестика до правого болта помпы

А там я уже треугольник нарисую ....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: МОСКВА м. Котельники
  • Машина: ТОЙОТА 4 РАННЕР гаражной сборки

напиши мне на ватсап-вайбер на днях буду в гараже пришлю фото с линейкой

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Страна Лимония
  • Машина: 4runner 1992, э\вел

:ok:

Номер вайбера тут не нашел. Отписал в личку свои контактные данные. (вайбер, мыло)

Дописую:

  зелененьким под постом я не прочитал.  :puke: Теперь всё нашел.

Изменено пользователем бурый медведь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: 47регион
  • Машина: ДИРИЖАБЛЯ ... НЕКРОФЕЛИЯ ТОЙОТЫ и

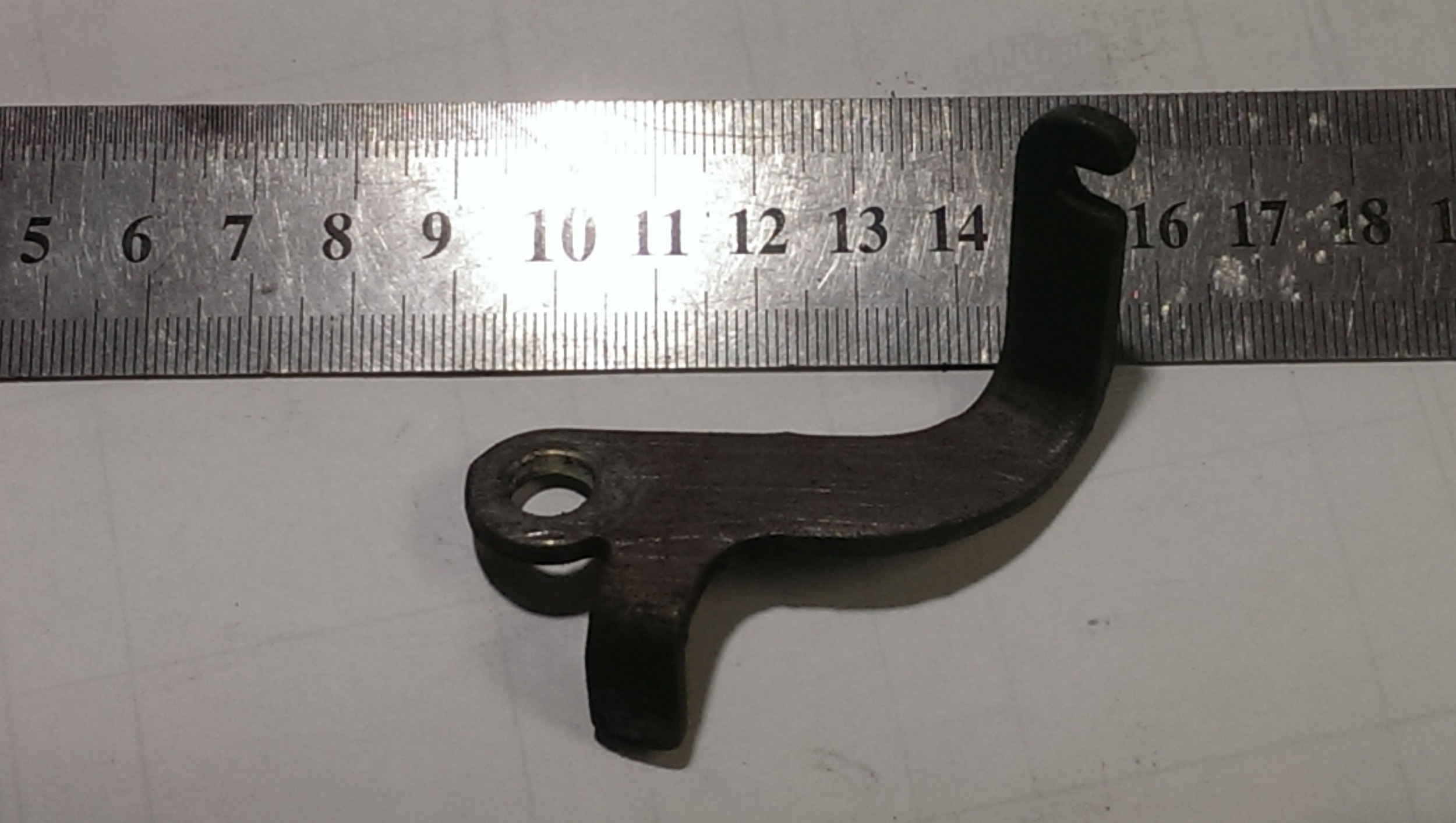

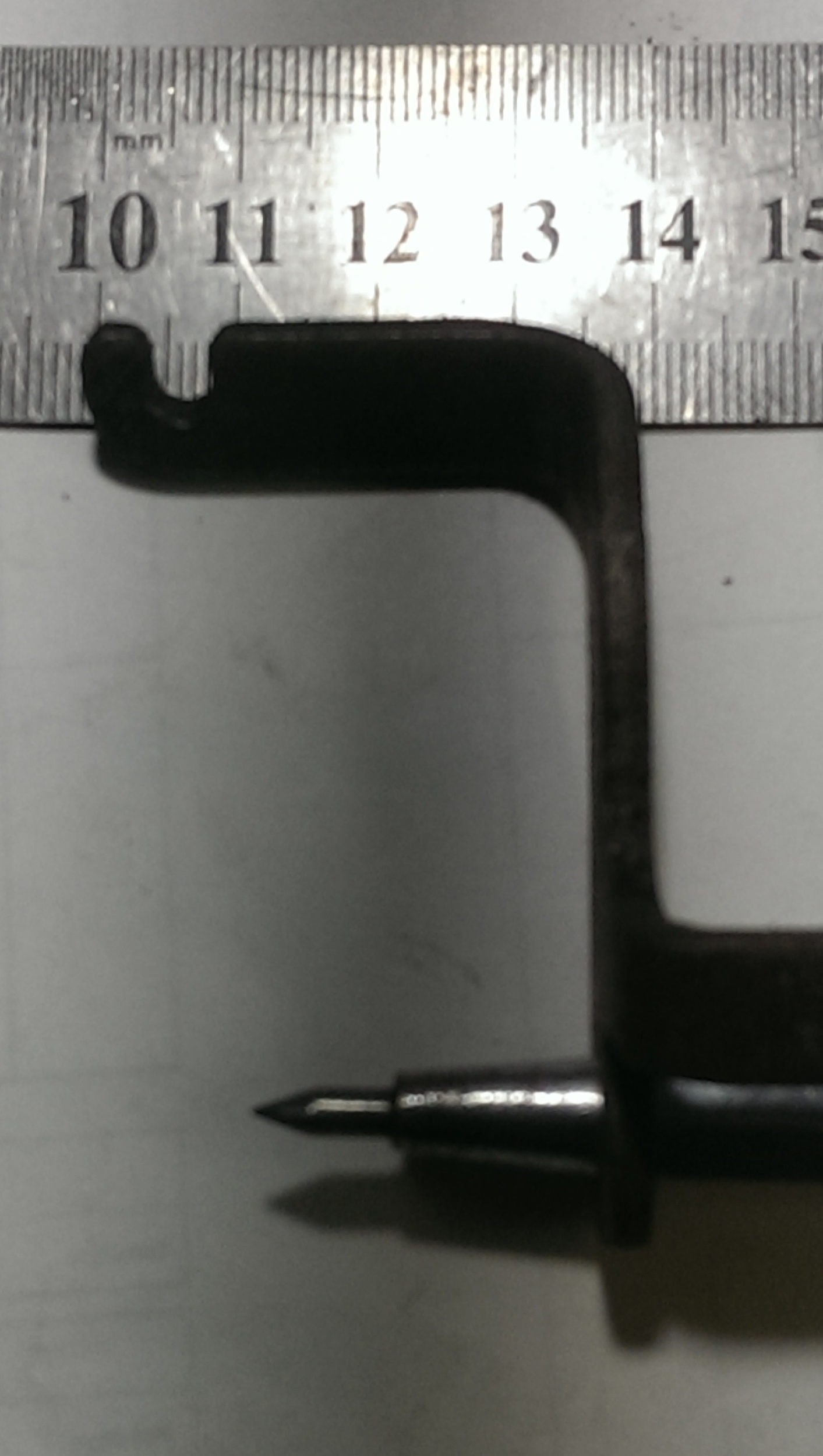

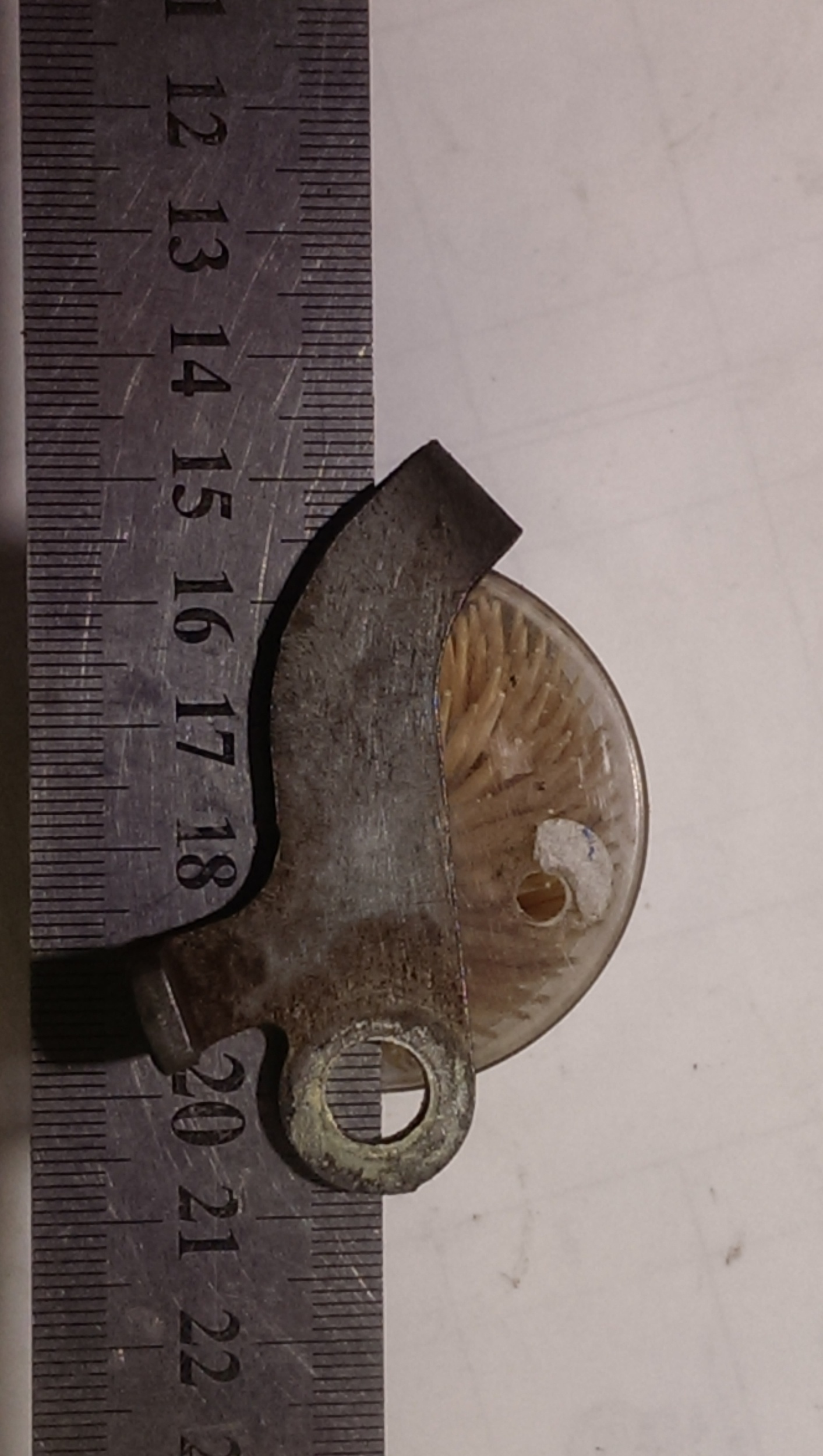

:applaude:Вот этот крючок:



59ecdba9b57b9_1.thumb.jpg.d1fa592193a342cf2a8788f7d5a10480.jpg59ecdbcd177ec_2(1).thumb.jpg.c1ebd9fdf5a0a08a3315a298c2d1e401.jpg59ecdbde7213e_2(2).thumb.jpg.a96c854722218b552cc8a996d881039d.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Страна Лимония
  • Машина: 4runner 1992, э\вел

Спасибо амиго! Если бы в субботу утром ...., А так пришлось колхозить. Выдрал из инета фотки, попиксельно подгонял размеры этой сраной железки в фотошопе, используя  как масштаб, новую пружинку. Потом гнул макетку из тонкого люминтия, смотрел как растянется пружинка (по фоткам около 80мм) Потом заколхозил из стали и завел. Ща ездит. Еще раз спасибо за отзыв. Вижу тут с этим плохо....



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: 47регион
  • Машина: ДИРИЖАБЛЯ ... НЕКРОФЕЛИЯ ТОЙОТЫ и

Меж осью болта и осью прутка пружины ровно 50 мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Страна Лимония
  • Машина: 4runner 1992, э\вел

не совсем понял. Вернее вообще не понял. Как мне кажется, то важно именно то, на сколько растянется пружинка при установке натяжного ролика. Т.е.  полная длинна установленной пружинки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
