megacruiser200

вопрос по электромоторам форточек багажника ТЛК100

Рекомендованные сообщения

  • Откуда: Отрадное
  • Машина: ТЛК200

Ищу проводку с задних стояк,где и стоят сами моторы форточек

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC100 VX 4,2D МКПП
11 часов назад, megacruiser200 сказал:

Ищу проводку с задних стояк,где и стоят сами моторы форточек

Можно заказать в экзисте\автодоке. 2-3 рубля и месяц ожидания. Вопрос зачем? Там 2 провода, разъемов в магазинах продается куча. 4 разъема по 100 рублей двухконтактных и два куска провода. Ну еще гофры кусок для красоты. И месяц ждать не надо.

Изменено пользователем Serg_M

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200
06.11.2019 в 18:58, Serg_M сказал:

Порядок контактов




Всем, привет. Понятно, что надо допинить белые и серые фишки "папа". Не совсем понятно какие именно контакты допинить и соединить с кнопками форточек. Подскажите.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200
06.11.2019 в 19:37, Serg_M сказал:

Порядок контактов




Проводку с одной этой фишкой, черного цвета я нашел, но при подключении к моей проводке идет замыкание, при нажатии на кнопку открывания форточек: сгорел предохранитель на габариты и при нажатии на кнопку форточки включается дальний свет.

Цвета проводов на фишке к кнопке форточек совпадают с вышеуказанной схемой

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

пока стоп. Вроде бы разобрался и все бьет. Разобрался со схемой на 2 кнопки. Теперь вопрос как сделать на одну кнопку?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

подскажите схему на одну кнопку

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Все собрал, пошел проверять на машине. При выключенном свете все работает...при включенных габаритах, ближнем и дальнем моторы форточек не работают...

Так и должно быть или я допустил ошибки?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Так же заметил, что на незаведеной машине при включенных габаритах или фарах форточки работают. При заведенной машине форточки работают только когда габариты и фары выключены.

Контакты на кнопках 1 и 2 подсоединил к ним подсветку кнопок

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Добрый вечер.

Помогите найти фишку справок стороны в багажнике. Снял нижнюю обшивку, там три фишки посредине крыла( 2 белых, одна черная) и одна белая фишка возле фонаря

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC100 VX 4,2D МКПП
14.12.2019 в 15:45, megacruiser200 сказал:

Все собрал, пошел проверять на машине. При выключенном свете все работает...при включенных габаритах, ближнем и дальнем моторы форточек не работают...

Так и должно быть или я допустил ошибки?

Проверить тестером, на 4 контакте должен быть плюс при включении зажигания, на 6 постоянно минус.

13.12.2019 в 22:45, megacruiser200 сказал:

подскажите схему на одну кнопку

объединить в одни контакты на кнопке  два 5 контакта  и два 3 контакта. Т.е. на 3 и 5 контакт должно быть подключено по два соотвествующих провода.

Изменено пользователем Serg_M

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Всем, привет.

Продолжается установка моторов форточек и кнопки.

2 кнопки стоят, моторчик левой форточки стоит и работает...а вот с мотором правой форточки проблема. Не могу найти фишку. Подскажите где ее искать? Обшивка багажника правая снята.

Изначально проводки под моторы и кнопки не было. Но проводка от переда к заду шла. Под левый моторчик допинил фишку в районе домкрата. И провода к ней подходят, согласно схемы.

Помогите!!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Всем, привет. Вскрыл я косу, которая идет по правой стороне. Вскрыл в районе арки правого заднего колеса. Проводов с таким цветом нет...

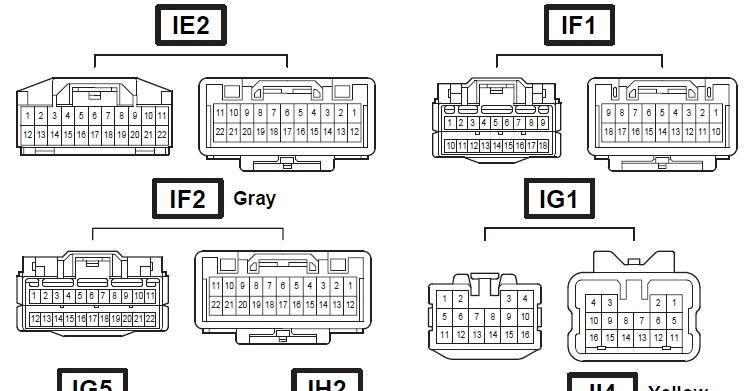

Подскажите, а разъемы: "3F" и "2N", они выходят их монтажного блока в ногах водителя?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Всем, привет. Нашел я этот разъем. Находится он в правом монтажном блоке, в ногах пассажира. Контакты 3 и 7 были свободны, подключил к ним моторчик и он заработал. Вдоль правого порога протянул дополнительно два провода.

Теперь осталось перепинить кнопку, работает, но не совсем корректно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200

Всем, привет! Я разобрался и сделал форточки на обеих машинах. На одной с одной кнопкой, на другой с двумя кнопками.

Обе машины Европа, до рестайлинг, АКПП. Самих фишек не было ни на одной машине.

Начну с первой: бензин. Докупил проводку с фишками кнопок, но проводка оказалась не много не та. Пришлось, взяв нужные фишка допинить свою. Фишек под моторчики на задних стойках не было. По левой стороне шла коса, в районе домкрата была фишка, вот в ней были контакты под левый моторчик. Там все было просто, протянул два провода и подключился. На правой стороне все сложнее. Намека на фишку не было. Смотрел схему и обнаружил, что нужные мне контакты есть в правом монтажном блоке. Докупил двойной провод 4 метра и проложил его по правой стороне. Оба моторчика ожили.

ВТОРАЯ МАШИНА, дизель:

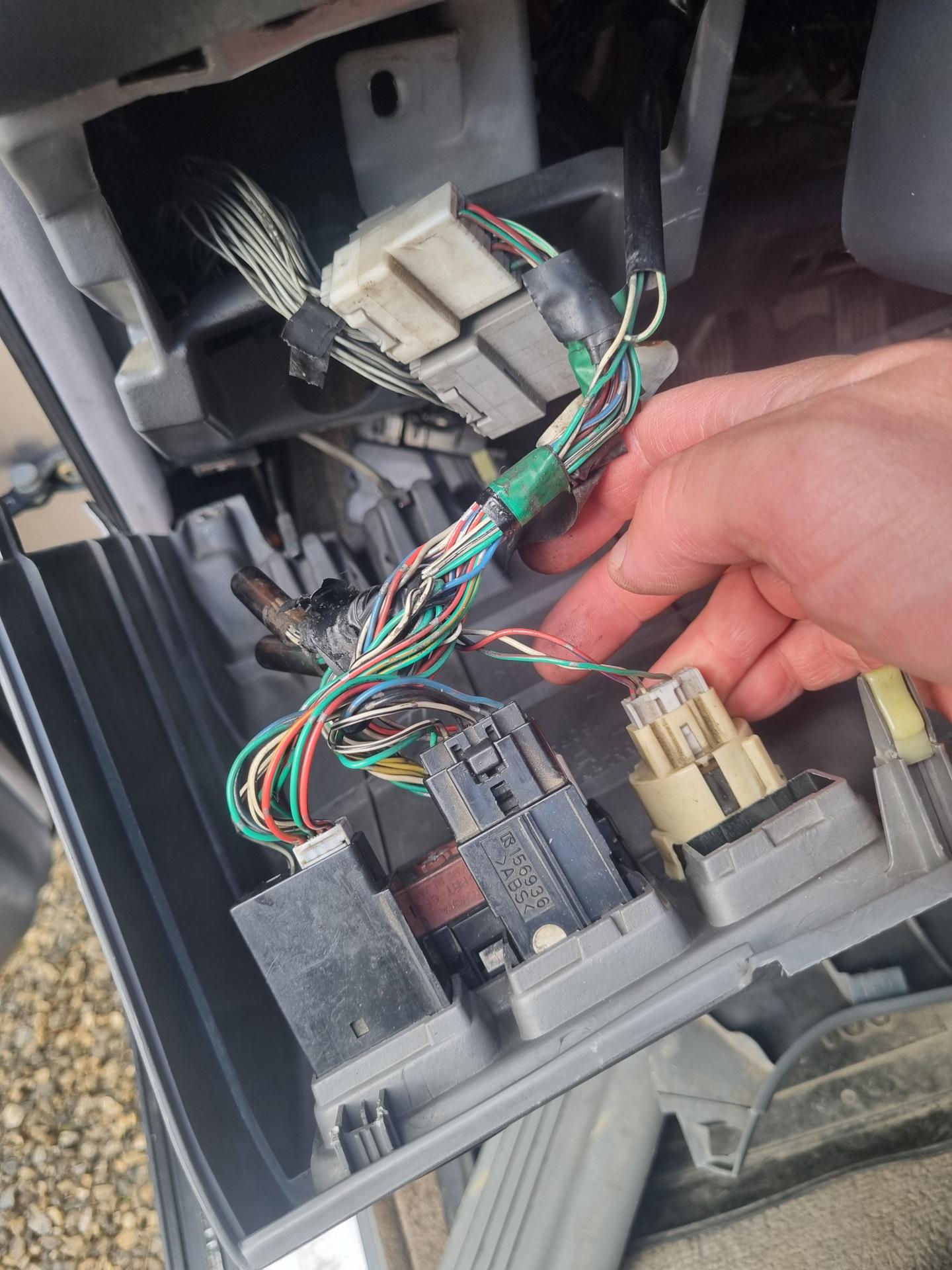

Была фишка на левой стойке. Поставил моторчик, подключил фишку. Здесь же допинивал свою проводку на одну кнопку. Допинил, вернул обратно и начал пробовать открыть...а она не открывается. Начал прозванивать контакты на моторчике, оказалось, что к нему не подходит ни плюс, ни минус. Допинивал контакты от большой фишки левого монтажного блока, до фишек серого и белого цвета, от которых подключены кнопки слева от руля. Допинил, получилось...Дальше пришлось допинить проводку от левого монтажного блока к правому, и как на первой машине проложить два провода справа параллельно основной косе.

На данном этапе все работает.

Моторчики встали на штатные места, вместо ручных приводов.

Обшивки подрезал обыкновенным кухонным ножом.

У кого будут вопросы обращайтесь, с радостью помогу.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: тойота
04.01.2020 в 18:19, megacruiser200 сказал:

Всем, привет! Я разобрался и сделал форточки на обеих машинах. На одной с одной кнопкой, на другой с двумя кнопками.

Обе машины Европа, до рестайлинг, АКПП. Самих фишек не было ни на одной машине.

Начну с первой: бензин. Докупил проводку с фишками кнопок, но проводка оказалась не много не та. Пришлось, взяв нужные фишка допинить свою. Фишек под моторчики на задних стойках не было. По левой стороне шла коса, в районе домкрата была фишка, вот в ней были контакты под левый моторчик. Там все было просто, протянул два провода и подключился. На правой стороне все сложнее. Намека на фишку не было. Смотрел схему и обнаружил, что нужные мне контакты есть в правом монтажном блоке. Докупил двойной провод 4 метра и проложил его по правой стороне. Оба моторчика ожили.

ВТОРАЯ МАШИНА, дизель:

Была фишка на левой стойке. Поставил моторчик, подключил фишку. Здесь же допинивал свою проводку на одну кнопку. Допинил, вернул обратно и начал пробовать открыть...а она не открывается. Начал прозванивать контакты на моторчике, оказалось, что к нему не подходит ни плюс, ни минус. Допинивал контакты от большой фишки левого монтажного блока, до фишек серого и белого цвета, от которых подключены кнопки слева от руля. Допинил, получилось...Дальше пришлось допинить проводку от левого монтажного блока к правому, и как на первой машине проложить два провода справа параллельно основной косе.

На данном этапе все работает.

Моторчики встали на штатные места, вместо ручных приводов.

Обшивки подрезал обыкновенным кухонным ножом.

У кого будут вопросы обращайтесь, с радостью помогу.



а можешь подробнее про второй вариант? как раз на нем остановился. до кнопки разъем дописал, а где начинается белая проводка, там у меня проблемка, проводов не хватает... схем не осталось случаем?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Отрадное
  • Машина: ТЛК200
14 часов назад, WASEQRUS сказал:

а можешь подробнее про второй вариант? как раз на нем остановился. до кнопки разъем дописал, а где начинается белая проводка, там у меня проблемка, проводов не хватает... схем не осталось случаем?

Если не сложно, то позвони. Писать долго 89251769121
