Assokoloff

Подключение доп дальнего света

Рекомендованные сообщения

  • Откуда: Хабаровск
  • Машина: TLK 7

Здравствуйте. Прошу подсказать где можно запитать  дополнительный дальний свет? Желательно в подрулевом пространстве. Может есть какая свободная фишка. Нашел одну, но там только габариты, ближний и минус. А где же дальний? Релюшки света далеко внизу, от гитары брать?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

Уточнение. Некоторые эти фары называют туманками. Но мне нужно их через дальний свет подключить, чтобы вместе включались.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Забайкальский край
  • Машина: TLC 77

Я ставил дополнительно реле. Прямо под капотом. Обмотка -через тумблер в салон- параллельно на провода дальнего к фаре, а силу (+), естественно через  предохранитель, прямо с аккумулятора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

Так и где эти провода дальнего света в салоне есть? Чтобы не искать, подскажите.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Забайкальский край
  • Машина: TLC 77

В салоне- не знаю. То-то и оно, что под капотом проще. Да и вешать дополнительную нагрузку на штатное реле головного света- так себе затея.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

Нагрузку не буду вешать. Мне нужен ток управления/включения релюх доп света.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Карелия г. Петрозаводск
  • Машина: TLK-80

Я тоже себе доп фары поставил, решил не химичить, купил комплект проводов с релюхой с предохранителем и кнопкой. Кнопка мня не устроила, потом заменил. За все 600 или 700р отдал. Минут за 40 все подключил. Комплект покупал в магазине электроника. Называется комплект для подключения светодиодных фар.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва > Югозапад
  • Машина: HDJ78 AT full-time SOA 38"МТ

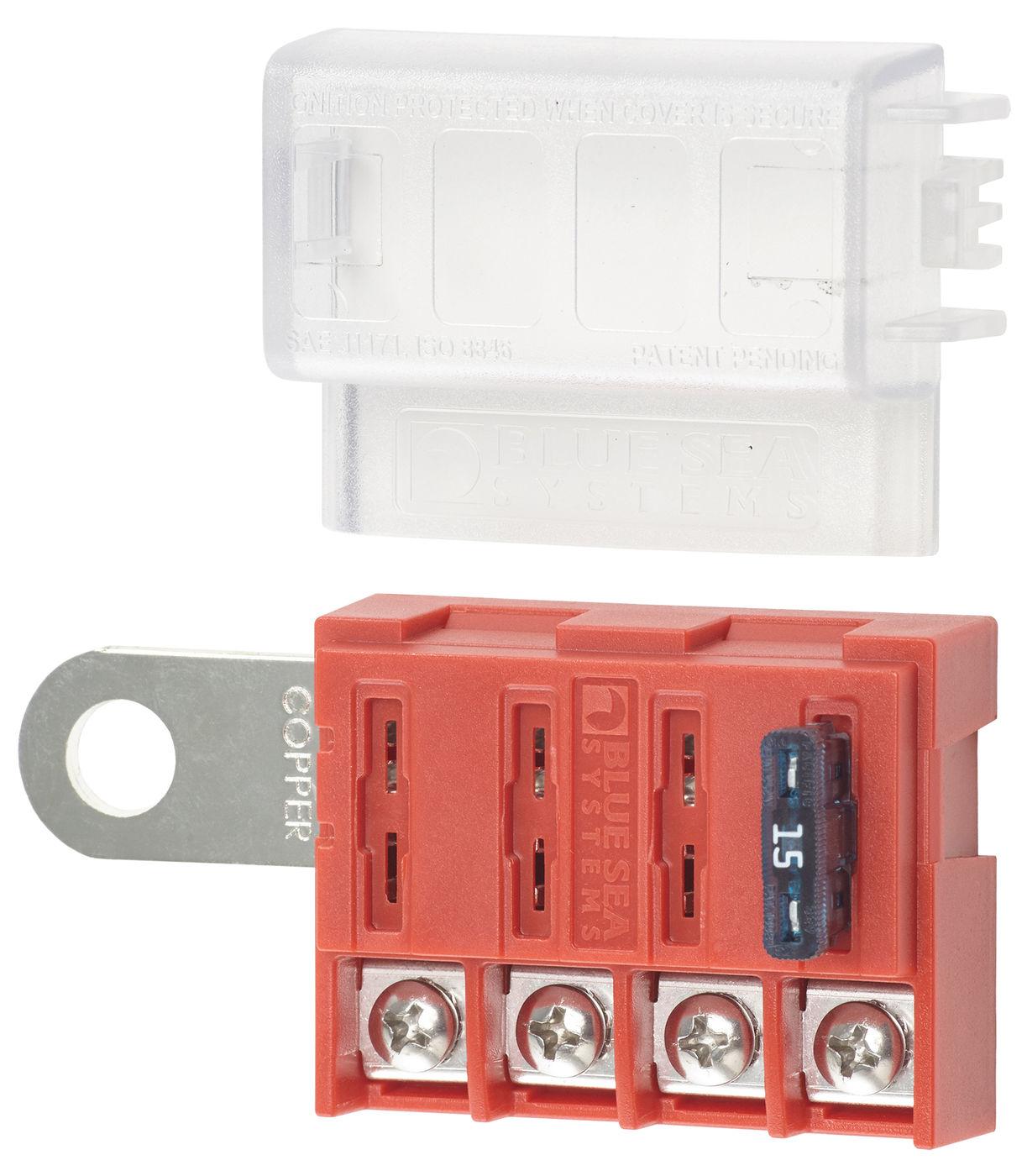

Доп свет на передний бампер подключил отдельным силовым проводом  с коммутаторной колодки Пауэр аутлет

или с АКБ установив колодку на клемму




Управление через реле

Алгоритм включения задаётся 3-х позиционной кнопкой HELLA или тумблером  3ППГ-15К






В верх           ВКЛ постоянно

Среднее пол. ВЫКЛ

В низ            Управляется  штатным Дальним светом











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

Спасибо всем кто откликнулся. Но вопрос не в оборудовании для подключения. Хотел узнать только кто где берет дальний плюс управляющий для реле.....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

 От гитары красный с белой полосой? Дальний есть плюс и ближний нет. Но один минус: когда переключатель на габариты он даёт плюс. Придётся помнить про кнопку.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Карелия г. Петрозаводск
  • Машина: TLK-80
13 часов назад, Assokoloff сказал:

Спасибо всем кто откликнулся. Но вопрос не в оборудовании для подключения. Хотел узнать только кто где берет дальний плюс управляющий для реле.....

Братишка в этом комплекте все уже есть. Не надо не куда лезть и главное без колхоза. Если надо могу фотки скинуть. Плюс и масса берется от аккумы и идет на реле, от релюхи на фары и на кнопку. На плюсовом проводе от акумы до реле стоит предохранитель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Карелия г. Петрозаводск
  • Машина: TLK-80

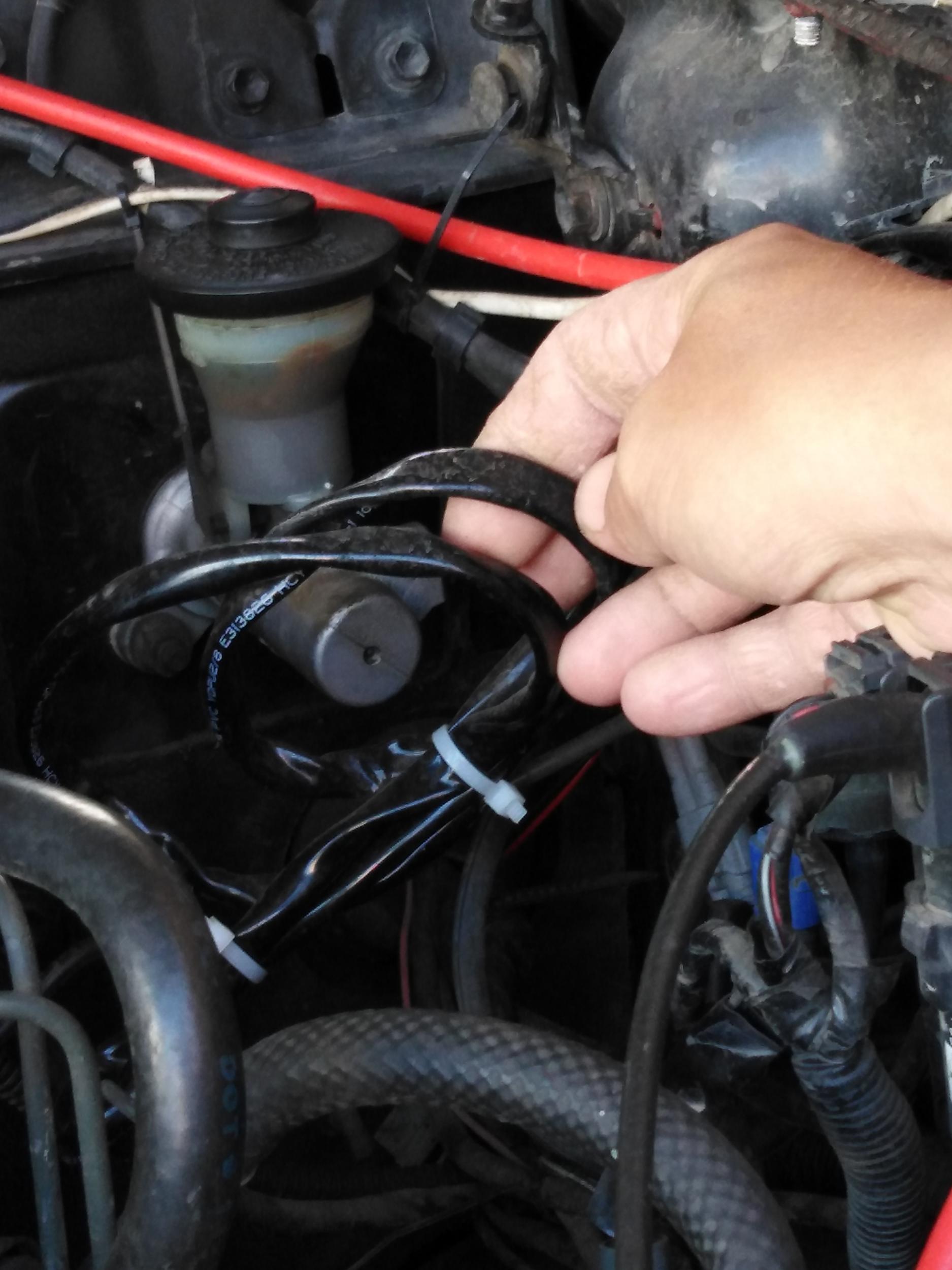

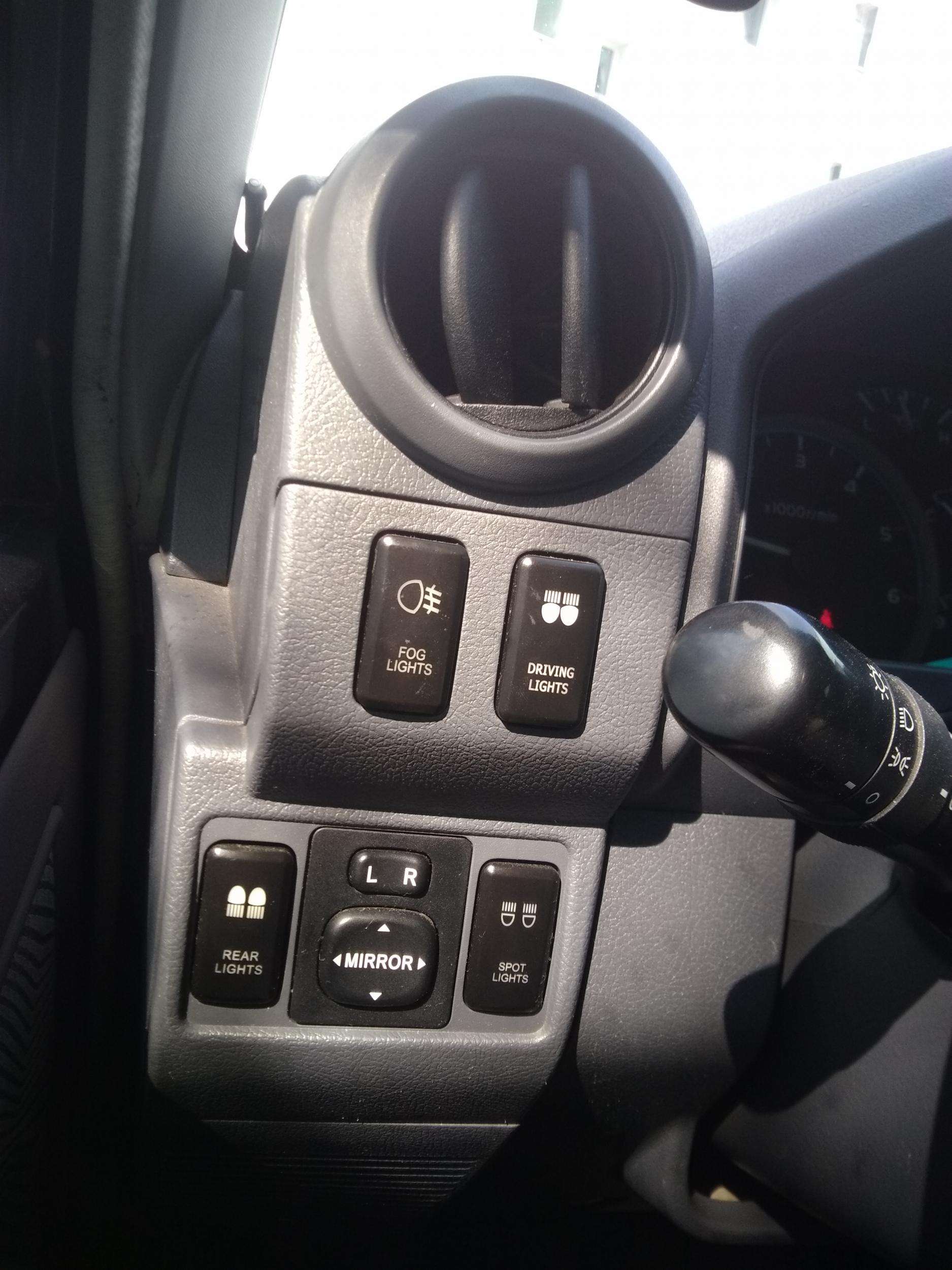

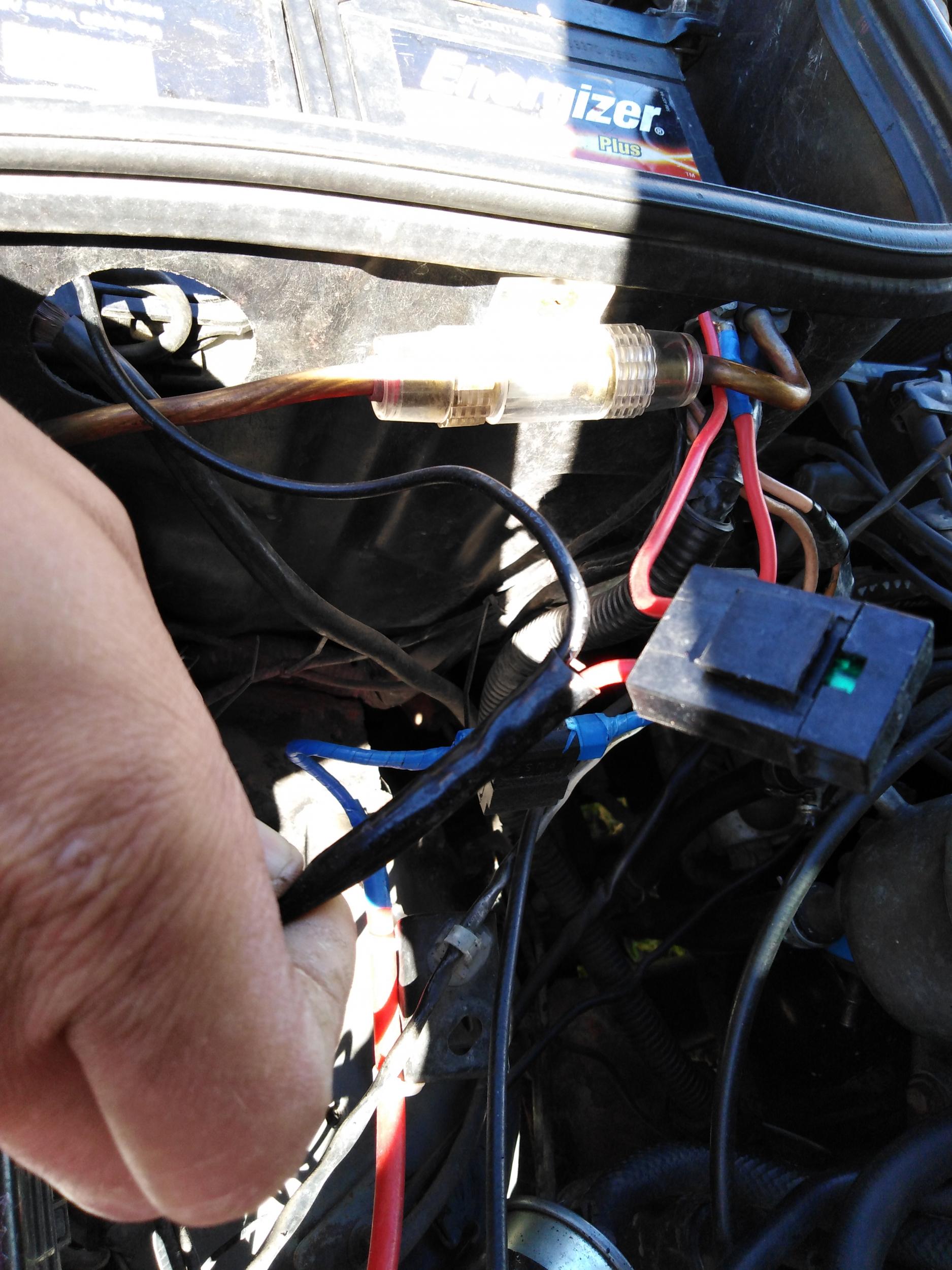

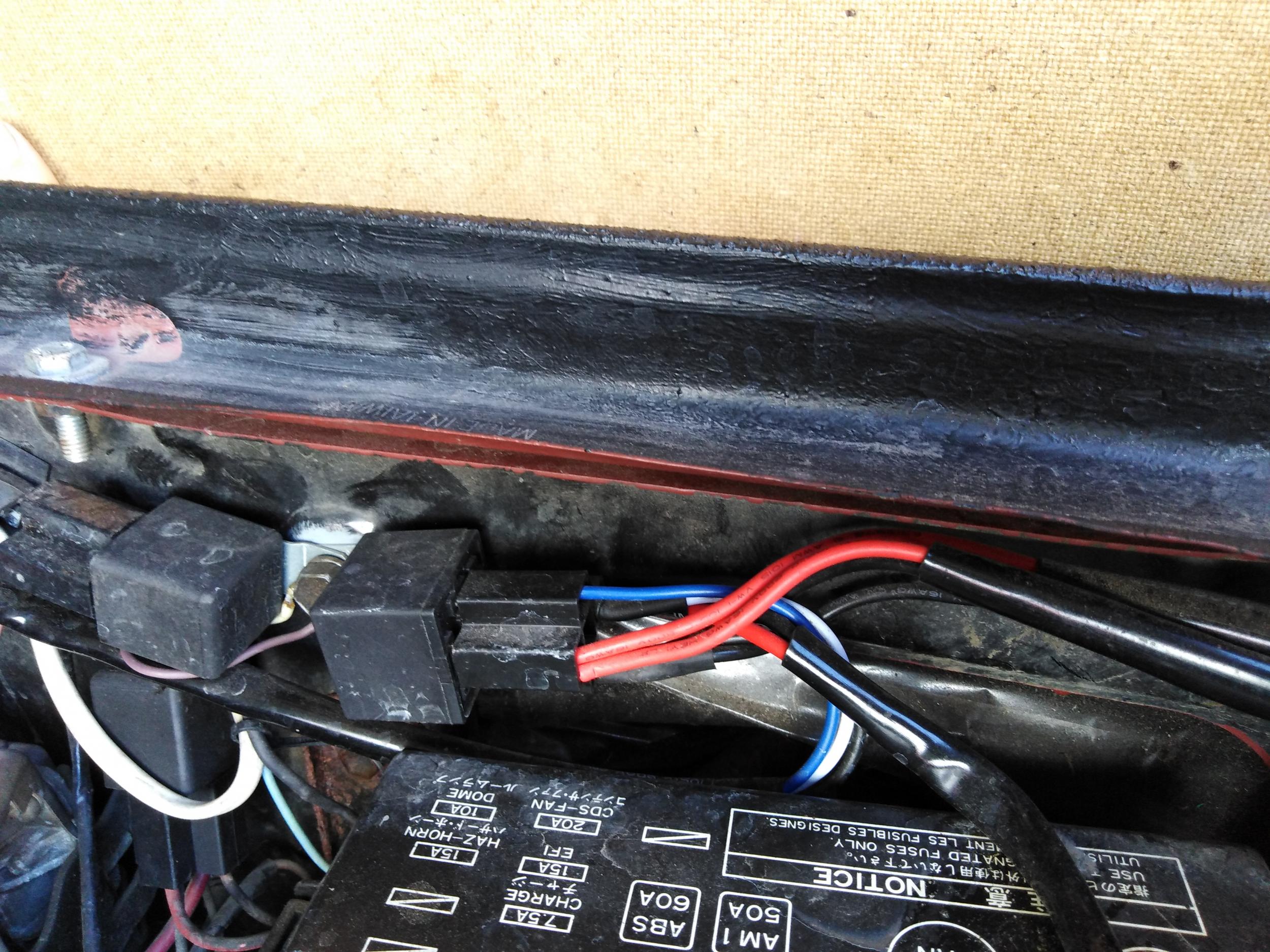

Вот фотки, может еще кому интересно будет.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7
17 минут назад, Бубульгум сказал:

Братишка в этом комплекте все уже есть. Не надо не куда лезть и главное без колхоза. Если надо могу фотки скинуть. Плюс и масса берется от аккумы и идет на реле, от релюхи на фары и на кнопку. На плюсовом проводе от акумы до реле стоит предохранитель.

Если брать плюс от аккумулятора до кнопки, то управление прожектором будет исключительно с заводской кнопки. Я же хочу управлять прожектором с базовой гитары дальнего света. При этом, если кнопка реле выключена, то и управление с гитары должно быть недоступно. А если включена - то вместе с дальним базовым включается прожектор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Карелия г. Петрозаводск
  • Машина: TLK-80

Вообщем хочешь чтобы они включались и выключались с дальним светом?

Работали в паре с дальним.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

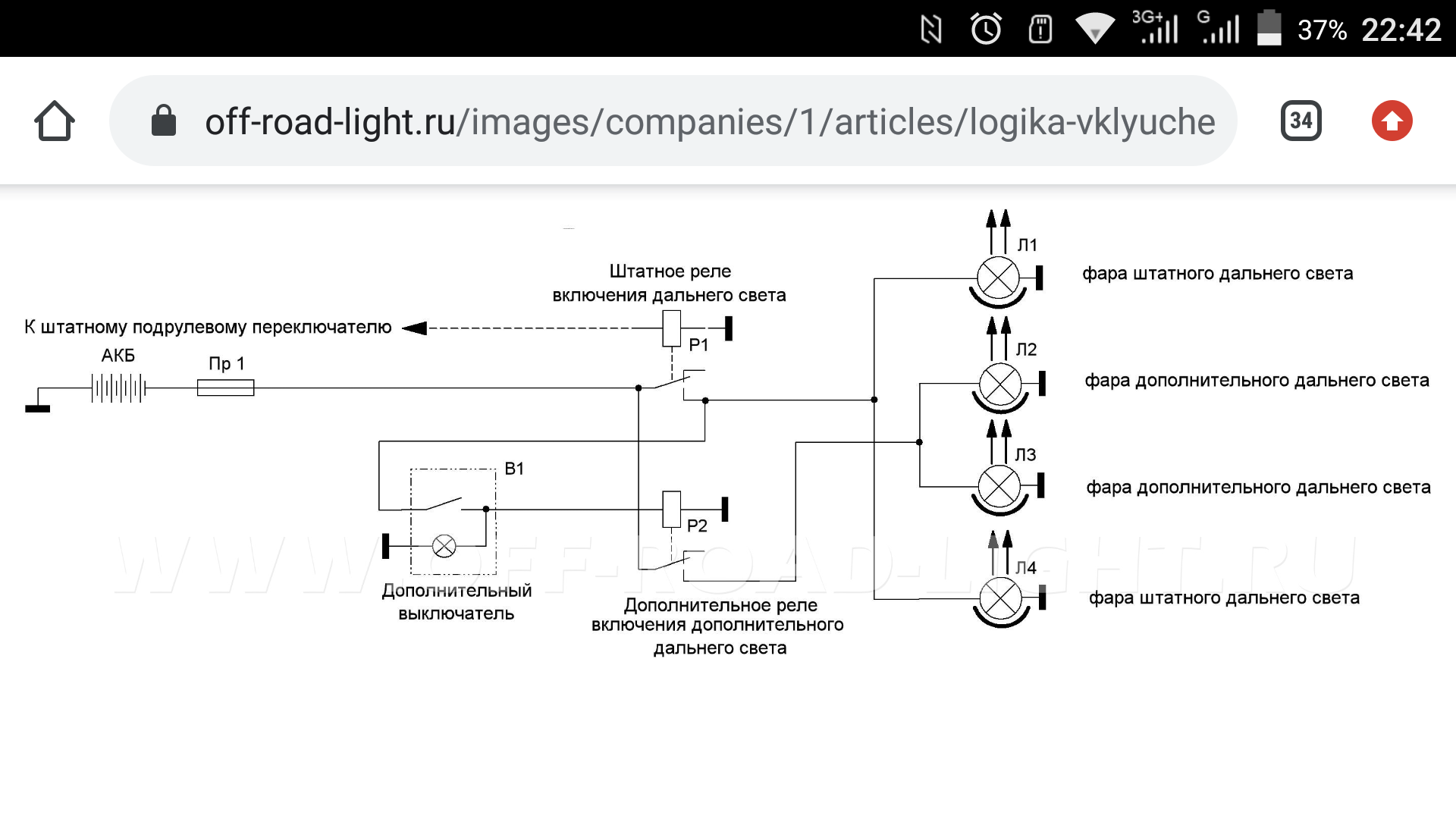

Да, хотел сделать чтобы включались прожектора одновременно с дальним. А если не нужны, то отключались кнопкой. И тогда дальний штатный. Схема ниже. Проводка с реле 40 А для подключения доп фар приобретена на каждую фару и уже уложена. Осталось реализовать включение от подрулевого выключателя.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

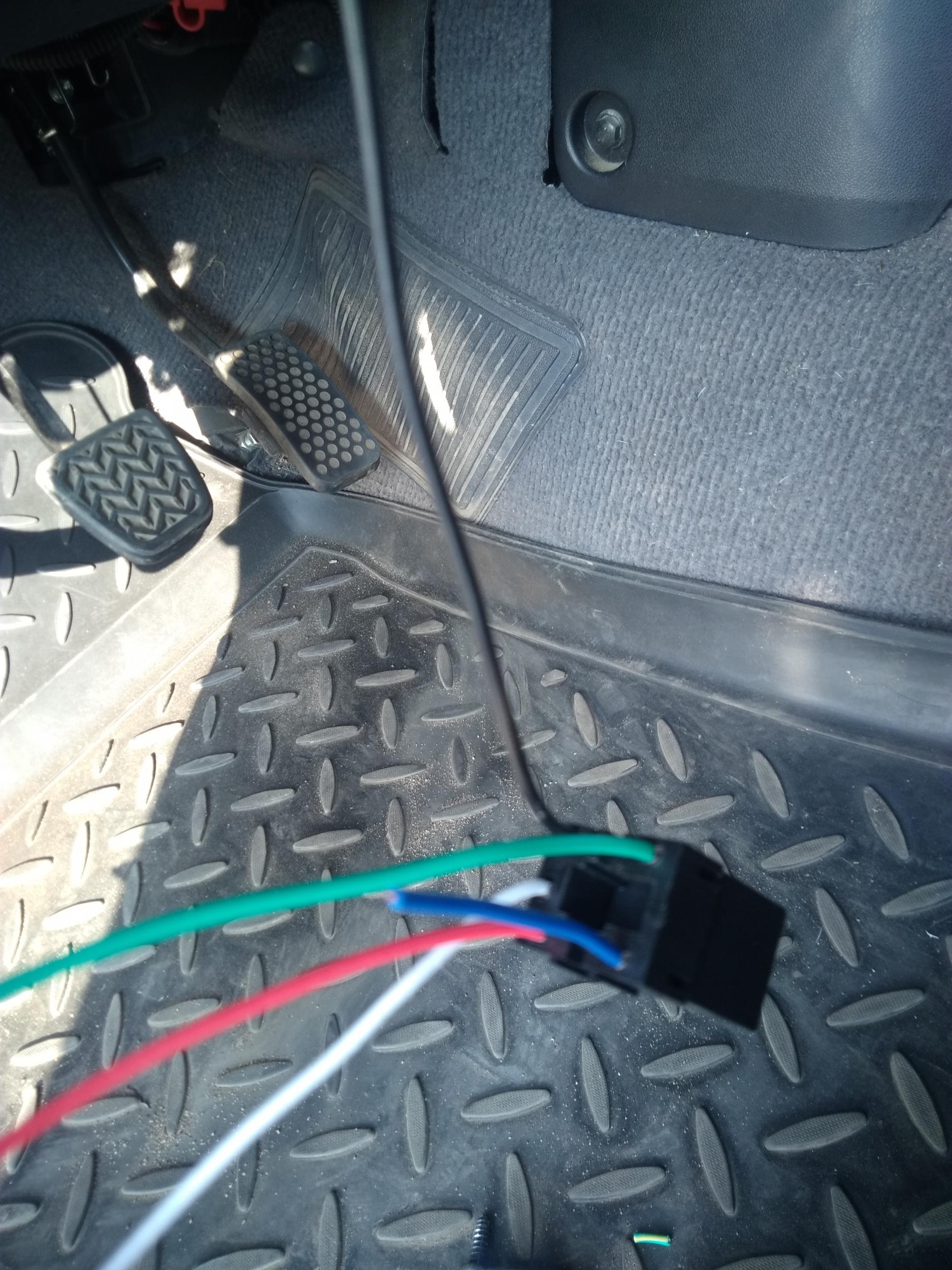

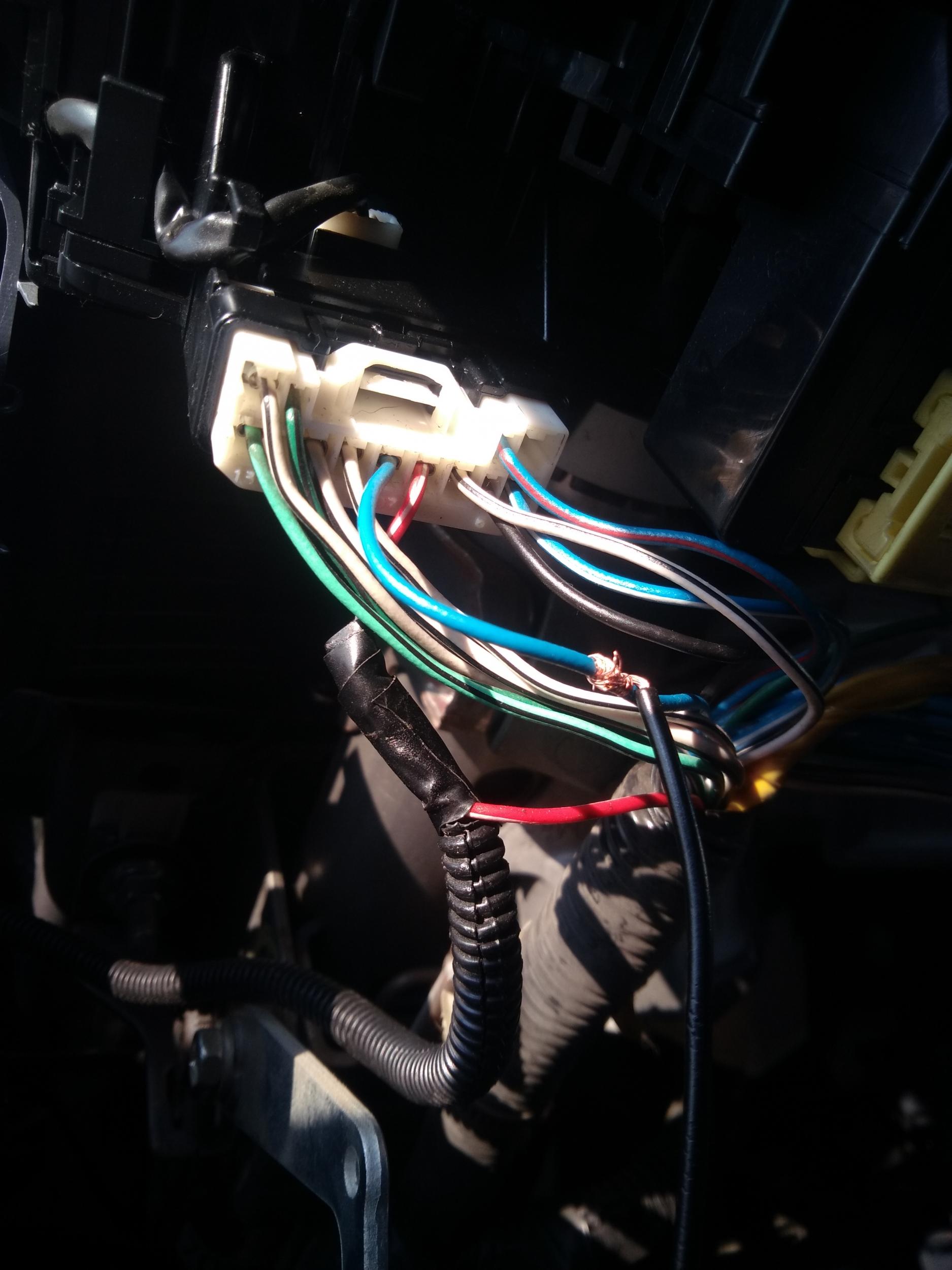

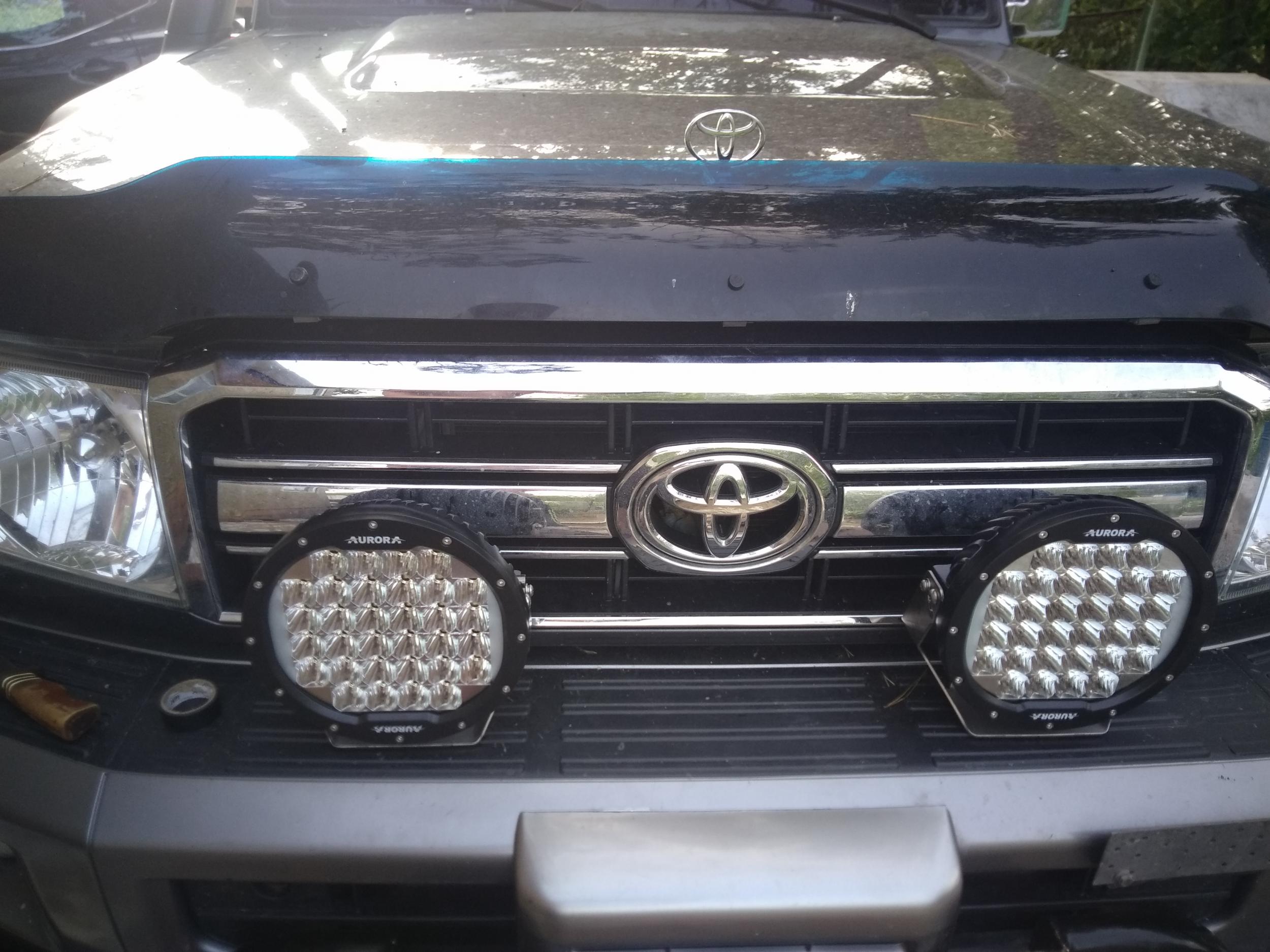

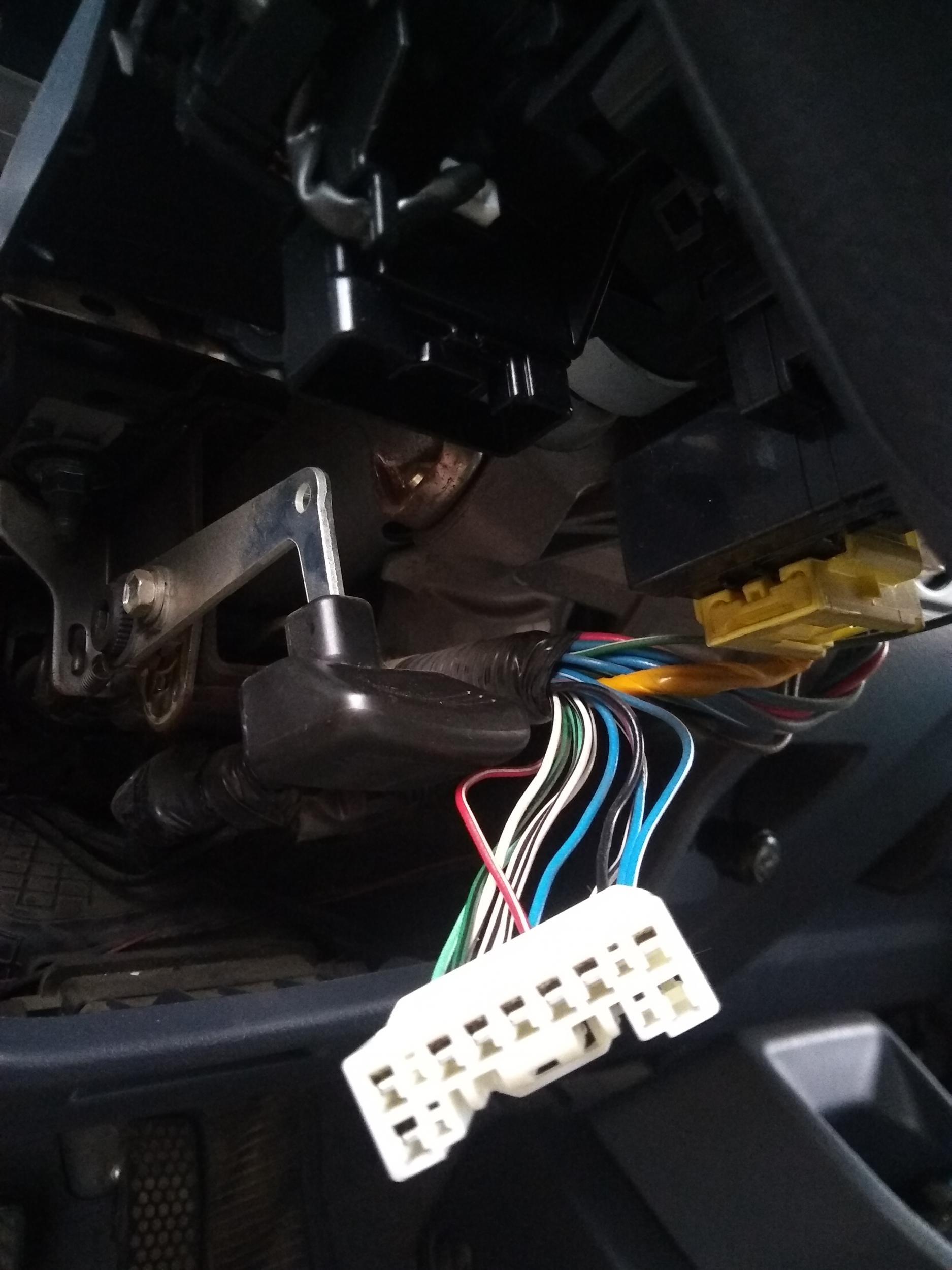

Финал. Искал управляющий плюс, а нет такого в подрулевом выключателе. Есть только минус. Синий на фото. Через малехонькое реле минус преобразуем в плюс. И все. Мечта идиота сбылась. У меня есть свет. Скорость по трассе ночью 90 легко. Дельные безвозмездные советы дал Алексей Fors Auto. За что ему ещё раз огромное спасибо.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
