   Здравствуйте, уважаемые форумчане.

   Подскажите пожалуйста, каково назначение регулировочной шайбы, что обозначена красной стрелкой на скрине.  Скрин с сайта japancats, согласно VINу.  Автомобиль Прадо 150, GRJ150L, 2012г, пробег 403 тыс. км.






Дело в том, что при разборке редуктора, эта шайба не была обнаружена.   Возможно, что она была утеряна в процессе выпрессовки вала.

Нет технической документации по регулировке натяга подшипников ведущего вала этого редуктора, да ещё с этой шайбой непонятки - то ли не было её, то ли потеряли.

Может ли быть так, что эта шайба может не устанавливаться в паре с распорной втулкой, а устанавливается только одна распорная втулка?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мытищи, Шаховская
  • Машина: ТLC73 KZTe AT, Simex 36/12,5/15, HZJ77ZX БиГКузя- all lock, , BFG 33/12,5/15КМ2, Ramsey

Эта

6 минут назад, J2Z сказал:

в паре с распорной втулкой

Эта шайба ставится  после подшипника, могла прилипнуть на основании старого подшипника,

регулировочные данные, такие же как на 8" дифференциале.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петропавловск-Камчатский
  • Машина: Прадо 120
1 минуту назад, Petyara сказал:

Эта шайба ставится  после подшипника, могла прилипнуть на основании старого подшипника,

регулировочные данные, такие же как на 8" дифференциале.

Большое Вам спасибо, Petyara.  Я все понял.  Странной показалась ее позиция на схеме (между распорной втулкой и подшипником). Подшипник еще не спрессован с вала.  Там она и обнаружится).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мытищи, Шаховская
  • Машина: ТLC73 KZTe AT, Simex 36/12,5/15, HZJ77ZX БиГКузя- all lock, , BFG 33/12,5/15КМ2, Ramsey
43 минуты назад, J2Z сказал:

еще не спрессован с вала.

Так оно тебя там ждет))))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петропавловск-Камчатский
  • Машина: Прадо 120

Спасибо, мозг вскипел.  Вычистили коленками палубу в боксе вокруг пресса, когда заглянули в каталог, решив сразу же заказать нужные детали.  Умеют япы запутать.  Вот почему нельзя разместить регулировочную шайбу на схеме, на полагающееся ей место!?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мытищи, Шаховская
  • Машина: ТLC73 KZTe AT, Simex 36/12,5/15, HZJ77ZX БиГКузя- all lock, , BFG 33/12,5/15КМ2, Ramsey
1 минуту назад, J2Z сказал:

Умеют япы запутать

Это пока ты не разбирал передний на ТЛС200,

там маркетологи, в алюминиевом корпусе, под подшипник шайбы положили....:surprize:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петропавловск-Камчатский
  • Машина: Прадо 120

Когда закончится эта эпопея с редуктором, расскажу подробно что и как получилось).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петропавловск-Камчатский
  • Машина: Прадо 120

Спрессовал подшипник, регулировочной шайбы между шестерней и подшипником нет.  Зря я ругался на япов.

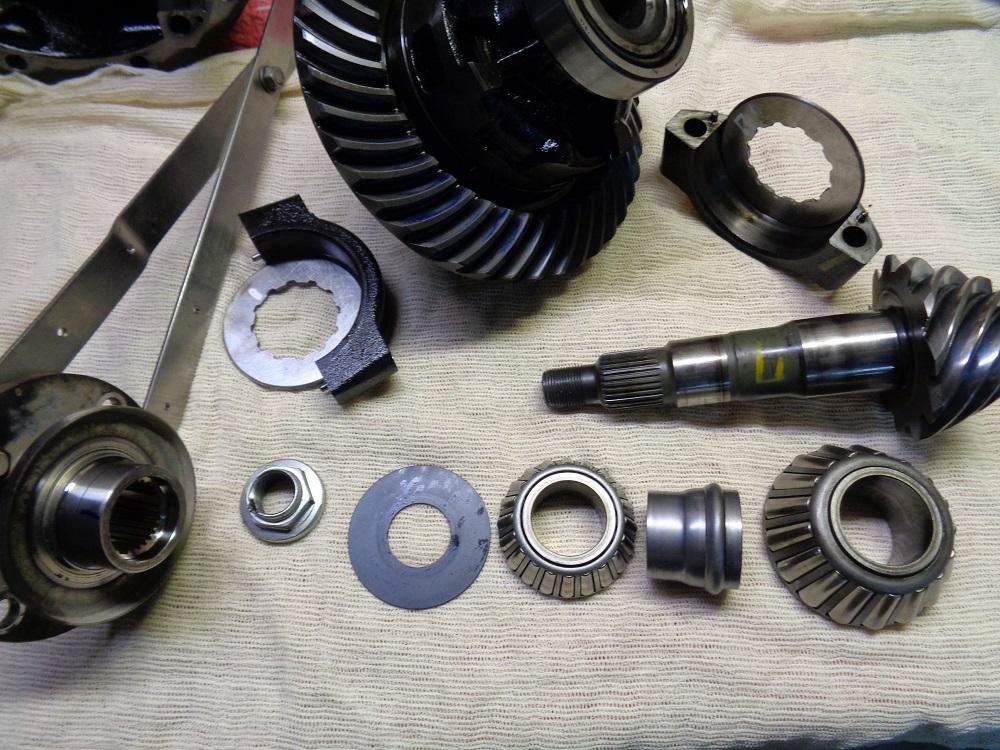

Вот весь регулировочный комплект.

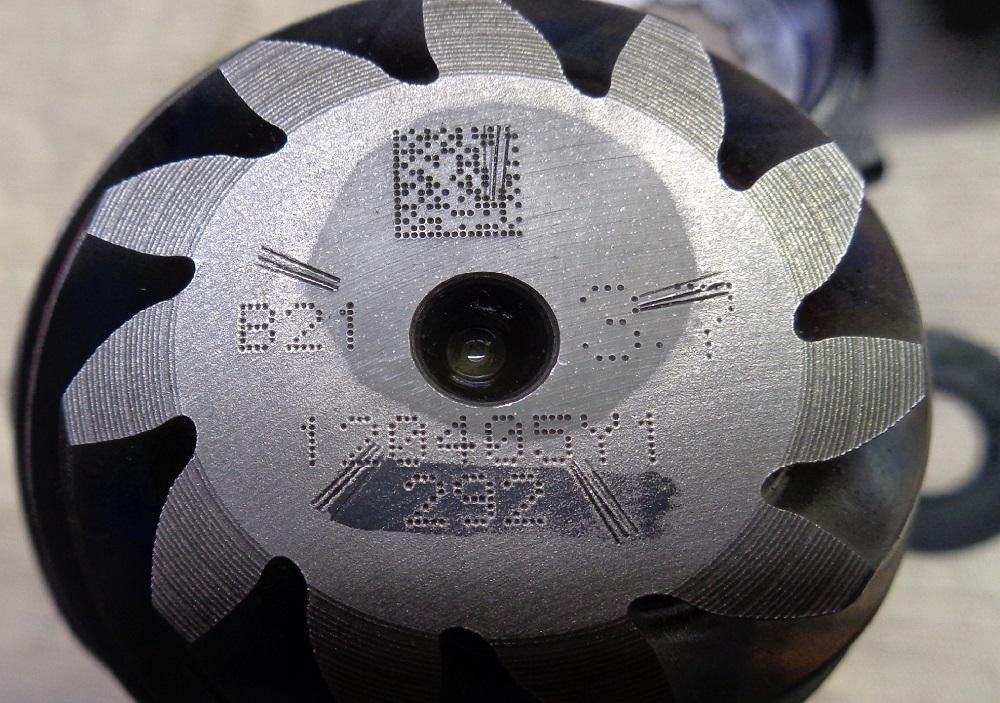

Маркировка на ведущей шестерне.




Регулировочных гаек подшипников полуосей нет, шайбы не маркированы.  Видимо, современные роботы обрабатывают детали с достаточной точностью, позволяющей исключить трудоемкие регулировки.

Еще два года назад техдок по стопятидесятому был в сети в свободном доступе, подзачистили сейчас всё. Детали заказаны, будут через две недели.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мытищи, Шаховская
  • Машина: ТLC73 KZTe AT, Simex 36/12,5/15, HZJ77ZX БиГКузя- all lock, , BFG 33/12,5/15КМ2, Ramsey

Смотри под основным подшипником в корпусе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петропавловск-Камчатский
  • Машина: Прадо 120
11 минут назад, Petyara сказал:

Смотри под основным подшипником в корпусе.

Все верно, еще раз спасибо.

Давно не мониторил сеть на предмет наличия Техдока, оказывается он уже как восемь месяцев есть, на Прадо 150 дорестайл, на драйв два: https://www.drive2.ru/l/554254191908881472/?page=0#comments

Скачал, распаковал, запустил с помощью гугл хром.  Бегло посмотрел, там есть методика регулировки.  Буду разбираться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва-Королев
  • Машина: Тайота LC Прадо 90 + TLC 70 + LC Прадо 120 + Хонда Вжик

не много вдохновения  http://www.gearinstalls.com/  :rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мытищи, Шаховская
  • Машина: ТLC73 KZTe AT, Simex 36/12,5/15, HZJ77ZX БиГКузя- all lock, , BFG 33/12,5/15КМ2, Ramsey

Нужно будет подобное мне тоже через год сделать.

Изменено пользователем Petyara

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петропавловск-Камчатский
  • Машина: Прадо 120

Обещал подробно рассказать, что и как с этим редуктором.

Запчасти до Нового года не добрались с материка до Камчатки.  Редуктор собрал обратно и водрузил на место. Тогда же (что и задавал вопросы) и с тем же пакетом, не обнаружив критических изменений.

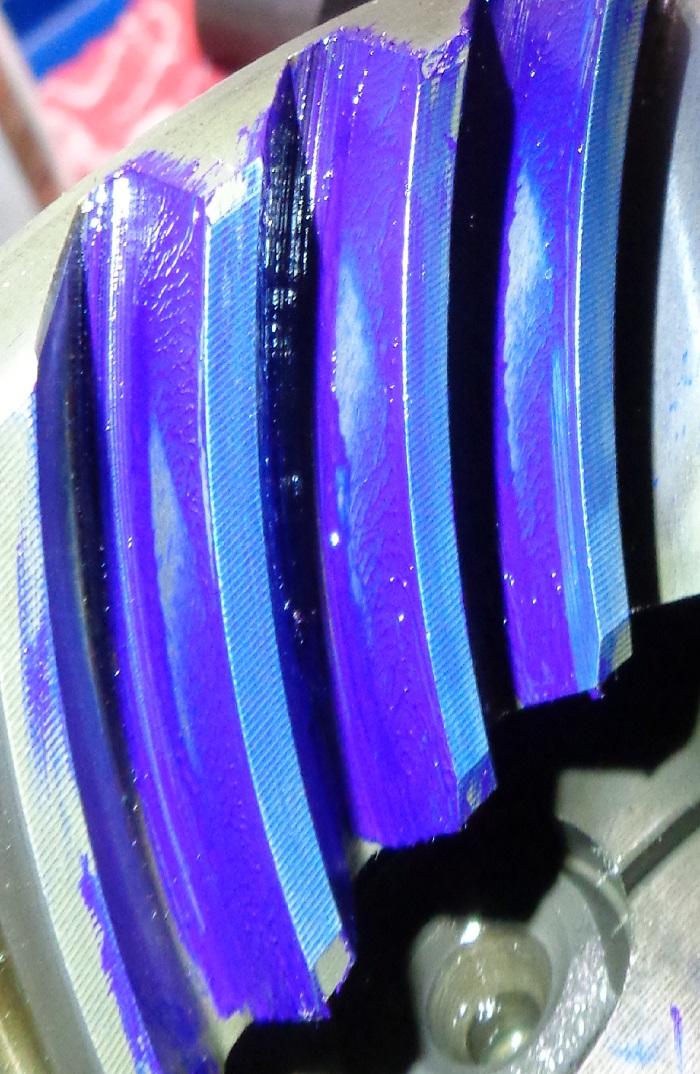

   Пятно контакта:




   Тепловые зазоры в главной паре - согласно мануалу.   Не найдены ответы по переднему подшипнику, где собственно и прослушивался гул.



  Фото дорожки качения переднего подшипника:




Авто с подъемника надо было удалять. Поэтому - тогда же, с той же (б/у) распорной втулкой, с теми же подшипниками, и дотянув гайку  до "родной" зачеканки, в нарушение всех инструкций Тойота, отправились с водителем на повторный тест по серпантину.

   В левых виражах гул усиливался, в правых стихал совсем.  Гудел левый передний ступичный подшипник.

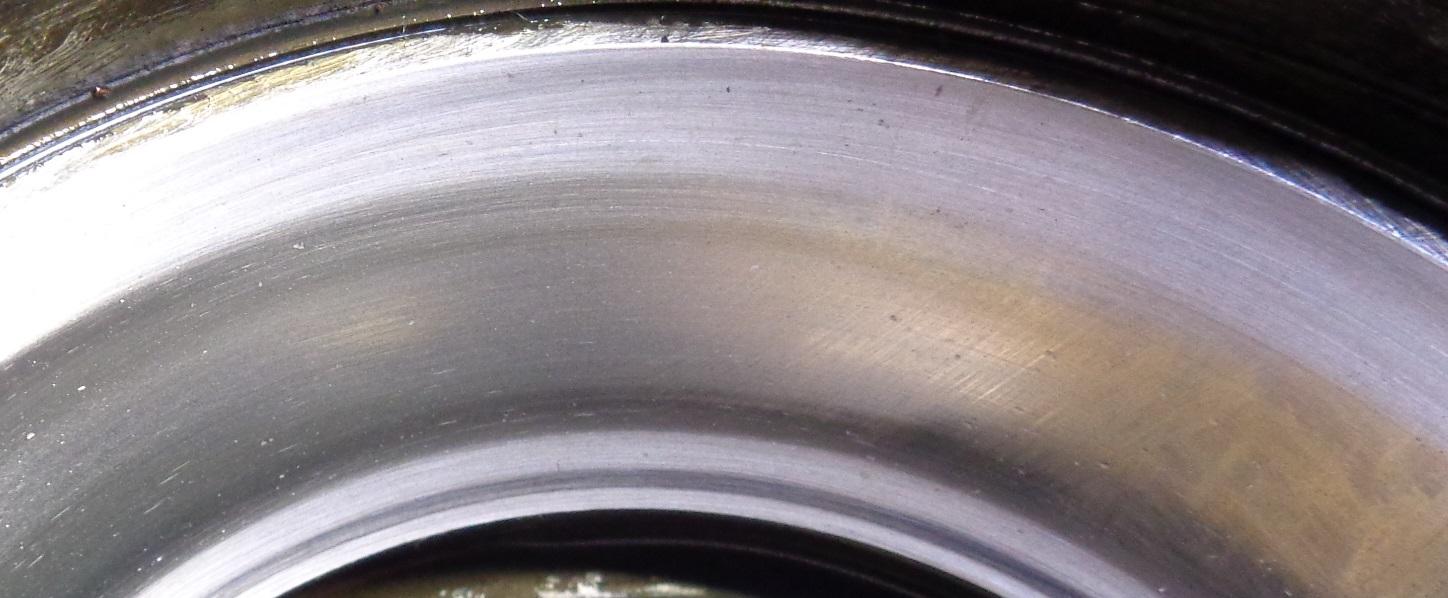

   Внешний ряд левого ступичного.




Три ошибки, последовательно, трех человек.  Авто накручивает километры. Что там дальше будет - расскажу.











Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мытищи, Шаховская
  • Машина: ТLC73 KZTe AT, Simex 36/12,5/15, HZJ77ZX БиГКузя- all lock, , BFG 33/12,5/15КМ2, Ramsey
5 часов назад, J2Z сказал:

дотянув гайку  до "родной" зачеканки

Нужно по другому, о уже не важно



6 часов назад, J2Z сказал:

  Внешний ряд левого ступичного.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Калужская обл., г. Обнинск
  • Машина: TLC Prado120 1GR-FE, 3 блока, 2 бака, 1 лебедка, 33"МТ
04.01.2021 в 14:35, J2Z сказал:

Обещал подробно рассказать, что и как с этим редуктором.

Запчасти до Нового года не добрались с материка до Камчатки.  Редуктор собрал обратно и водрузил на место. Тогда же (что и задавал вопросы) и с тем же пакетом, не обнаружив критических изменений.



   Пятно контакта:




   Тепловые зазоры в главной паре - согласно мануалу.   Не найдены ответы по переднему подшипнику, где собственно и прослушивался гул.



  Фото дорожки качения переднего подшипника:




Авто с подъемника надо было удалять. Поэтому - тогда же, с той же (б/у) распорной втулкой, с теми же подшипниками, и дотянув гайку  до "родной" зачеканки, в нарушение всех инструкций Тойота, отправились с водителем на повторный тест по серпантину.

   В левых виражах гул усиливался, в правых стихал совсем.  Гудел левый передний ступичный подшипник.



   Внешний ряд левого ступичного.




Три ошибки, последовательно, трех человек.  Авто накручивает километры. Что там дальше будет - расскажу.











ну и пятно такое себе, я б поправил
