Tim2006

Лампочки в панель, климат и другие

Рекомендованные сообщения

  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.

Блин - замучился искать))) Сильно не пинайте, если есть такая тема - ткните носом)))

В общем, скоро буду загонять машину на плановый ремонт и заодно хочу разобраться с подсветкой всей панели и дверей, т.к. половина не горит.

Подскажите, пожалуйста, какие лампы стоят:

1. В панели приборов (сколько штук и какие?)

2. Подсветка климы и другие подсветки по центру панели (сколько штук и какие?)

3. Подсветка режимов АКПП - там одна мелкая лампочка (вот какая?)

4. Подсветка кнопок в дверях (сколько штук и какие?)

5. Подсветка на открытые передние двери (какие?)

6. Подсветка пепельницы - есть ли? (какая?)

7. Подсветка бардачка - есть ли? (какая?)

8. Различные дополнения. которые не указал........

Необходимо именно фотки этих ламп с названием (маркой) - чтобы пойти в магазин (на базар) и ткнуть носом продавана, т.к. сидят обычные перекупщики, которые кроме Фейсбука и Одноклассников больше ничего не знают))))

Особо будет приветствоваться - если приведёте их диодный аналог)))

Тема нужная - может её потом в Фак повесить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нефтекамск Башкортостан
  • Машина: PRADO-78 1KZTE 33"bfg. Сайга 12с+ВПО-208, АВЕО (для любимой)

Экзист это сложно?:rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.
3 минуты назад, Кукурузник 78 сказал:

Экзист это сложно?:rolleyes:

Нет, не сложно, если дадите пример запроса, который выдаст мне все необходимые фотографии, с моделями, количеством и разбивкой по местам нахождения:rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нефтекамск Башкортостан
  • Машина: PRADO-78 1KZTE 33"bfg. Сайга 12с+ВПО-208, АВЕО (для любимой)

Берешь номер из экзиста,  к примеру 90981-11018 забиваешь в любой поисковик и вуаля...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.

Мда........ Грустно всё это. До чего скатился контингент на сайте.......

Я вопросы для "поприкалываться" тут написал, не пойму?

Берешь номер и вуаля......... Если бы я имел их все номера, я бы тут не задавал вопросы.

Вот я и запросил их все номера, количества, виды и т.д. (включая диодные аналоги). Даже уже не знаю - может на японском запросить, тогда дойдёт суть вопроса?

Это равносильно тому, что в теме про "поиск мануала на 130" я буду всем отписывать что-то, типа этого - "Берете модель 130, забиваете в любой поисковик и вуаля...."

Интересно - вот самим не стыдно такие комменты писать на чётко заданные вопросы? Вроде 1 апреля ещё далеко.........

Изменено пользователем Tim2006

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC-80 GX, 1HZ, 1993год

Не думаю, что найдется желающий потратить пару часов и составить таблицу всех лампочек с приложением фоток и чертежей с размерами. :-))

т. С. При этом разумеется отдыхает.?

видимо придется самому, согласно рекомендованному "вуаля". :-))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.

:rolleyes:

19 минут назад, Vladimir24 сказал:

Не думаю, что найдется желающий потратить пару часов и составить таблицу всех лампочек с приложением фоток и чертежей с размерами. :-))

т. С. При этом разумеется отдыхает.?

видимо придется самому, согласно рекомендованному "вуаля". :-))

Ну - по себе не стоит судить. В нашей теме информация собирается по крупицам и выдается потом всем желающим. И архив уже хороший собран, и дополняется постоянно из тем. И эта информация - если соберется, отдельно запишется и выложится в общий архив.

З.Ы. Ну а модераторам отдельное Спасибо за предупреждение. Засорять темы - так их не дождешься для очистки, а тут видать за живое задел что ли? По предупреждению, честно говоря не понял. Ну да ладно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ
13 минуты назад, Tim2006 сказал:

:rolleyes:

Ну - по себе не стоит судить. В нашей теме информация собирается по крупицам и выдается потом всем желающим. И архив уже хороший собран, и дополняется постоянно из тем. И эта информация - если соберется, отдельно запишется и выложится в общий архив.

З.Ы. Ну а модераторам отдельное Спасибо за предупреждение. Засорять темы - так их не дождешься для очистки, а тут видать за живое задел что ли? По предупреждению, честно говоря не понял. Ну да ладно.

А работу модераторов здесь лучше не обсуждать. Так же не стоит переходить на личности. И тогда карма будет в полном порядке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.
6 минут назад, электроник сказал:

И тогда карма будет в полном порядке

:rolleyes: Ну вот уж на что мне, действительно, безразлично - так это на карму)))

Добрые дела за определённую плату, получается))))))))) Раздавал мануалы и буду раздавать)))) Искал и собирал нужное - и буду собирать))))

По теме то есть информация? Одну лампочку "выцепили" - большая 90981-11018. Их в приборке (если судить по фото) 6 штук.

Ну а дальше? Средние/маленькие, клима, кнопки и т.д.?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.

Отвечу сам.

Такс - ошибочка вышла. 90981-11018 - это средняя.

Итого по панели в стоке на сурф 130 (1КЗ) имеем:

99132-12034 (12V, 3.4W) - 6 штук, большая.

90981-11018 (12V, 1.2W) - 18 штук, средняя.

Другие сам найду попозже, аналоги тоже сам найду.

Прошу администратора удалить тему. Пусть народ дальше посмеётся над чем-либо другим. Инфа здесь не нужна - ну и ради бога)))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC-80 GX, 1HZ, 1993год

Самое веселое начнется когда начнеш оригинал по кодам заказывать, жаба точно задушит. Проще все разобрать, взять в горсть нерабочии и на рынок!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.
2 минуты назад, Vladimir24 сказал:

Самое веселое начнется когда начнеш оригинал по кодам заказывать, жаба точно задушит. Проще все разобрать, взять в горсть нерабочии и на рынок!

:rolleyes: Так никто же про оригинал и не говорит)))

Важно количество и какие. С фотками - чтобы на рынке без лишних разборов покупать. Ну и диодные качественные аналоги сразу можно подобрать.

Для себя сделаю такую табличку - очень удобно. По всему салону. Ну и по кузову тоже. Да и возить в бардачке.

Обычно ведь как - ну перегорит одна, и продолжаешь ездить. Базар рядом, а что купить - не знаешь.

Приходится сначала разобрать, потом ехать. Считаю это в корне неправильным.

ОК - Админы тему закрывайте. Для себя составлю и хватит))))) Здесь, судя по всему, такие раскладки на каждом углу валяются. Извините, не знал))))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Стерлитамак
  • Машина: 4Runner, 3VZ-E, МТ, 33х12.5R15, лифт подвески

Я думаю - просто никто не заморачивался таким составлением. Лично я хожу в магазин с образцом, что бы не ошибиться. )) Естественно, никогда не записываю, какую лампу куда покупал)))  Хотя зря, наверное.



Самый простой путь без разбора подсказал Кукурузник - номера из Экзиста в Гугль и далее в табличку.

Если бы дома был - может и занялся бы, а так не очень удобно))))



Что помню - в бардачке у меня на одном раннере светилось, на другом нет, скорее всего лампа накрылась. Пепельница без подсветки, по коробке не подскажу - обе механики. В приборке у меня осталось примерно 10% зелёных ламп, остальные обычные, в общем неплохо. (Хотя в следующий раз полезу - покрашу)))) В подсветке климат панели - одна мелкая лампочка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC-80 GX, 1HZ, 1993год

По фотке не получится. Например вгде-то стоят лампы на 5w  и точно такие же по размеру, но на 3,5w стоят

в подсветке приборки. И как ты будешь выбирать не зная?

потом в кнопках иногда стоят лампы без цоколя, ножки намотаны на патрончик, их масса всяких размеров и все заменяемы, почти. А с диодами вообще проблема. В продаже китайское дерьмо, которое  рассыпается при установке, а есть фирма, но ценник иной и жрут они столько же как и накаливания! Да еще и радиатор сзади.

Короче, слишком много ньюансов, кто возьмется все это собрать и подитожить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Самара, спуск Л-Шмидта
  • Машина: Toyota Hilux Surf ,130, 2L-TE (скоро заменю на другой), АКПП-SMT, лифт подвески, BFG-AT-KO и Forward Safari 500

как я узнал недавно , в многих регионах , за подбор запчастей в офисе компании просят сумму, и весьма не хилую.

теперь мне понятно почему люди спрашивают номер простых вещей , сами подбирать не умеют , а платить не хотят.



лампочки все в любом случае лучше разом менять, иначе будет пересвето-недоствет. я себе так поменял только те что были перегоревшие и после первого вечера полез по новой снимать , в темноте слало вино что половина приборов подсвечиваются по разному ярко, и самое мерзкое как выяснилось то что на аварийку разные по яркости попались.



в итоге поменял все разом , поставил что то среднее, типа нарвы или филипса китайского, 4 года ходят. только тусклая приборка на 130 кузове

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нефтекамск Башкортостан
  • Машина: PRADO-78 1KZTE 33"bfg. Сайга 12с+ВПО-208, АВЕО (для любимой)
1 час назад, Tim2006 сказал:

 У нас ведь как всё делается - окружающие крутят пальцем у виска, кидают различные ссылки на ремонт утюгов и кофеварок ...

 Там, в принципе, получается, 5-6 типов ламп, которые можно иметь дома (в бардачке, просто на бумаге и т.д.) и, когда надо - тащить на базар для аналога без разбора машины))))

Зря обиделся, я свой способ поиска описал...

5-6 типов ламп всегда по паре тройке штук с собой(накаливания и походящие по размеру диоды).

Идея конечно интересная, может даже удобная, но лучше я себя поругаю если что не сойдётся...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.
43 минуты назад, Кукурузник 78 сказал:

Зря обиделся, я свой способ поиска описал...

:rolleyes: Ну а как здесь не обижаться-то))) Надо было срочно - машина на ремонт встаёт, ну и по ходу сделать всю "мелочевку", чтобы потом по 10 раз не возвращаться и не тратить время. Тем более, что информация пойдет в общую "копилку".

А у людей отношение странное, типа "ну-ну, хи-хи, давай, а мы посмотрим как ты тут секисом будешь заниматься", "нашел дураков, кто тут тебе помогать будет" и т.д......(((((

Будто я эти данные сразу же продавать побегу. Увы, я не из Стааааааалииииииицы, и такими делами не занимаюсь. Это у них там слово "помощь" имеет свой тариф, в зависимости от времени суток и удаленности от метро - это из личного опыта общения)))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.

Продолжим рассуждения........

По 130 1КЗ в стоке пока получилось так:

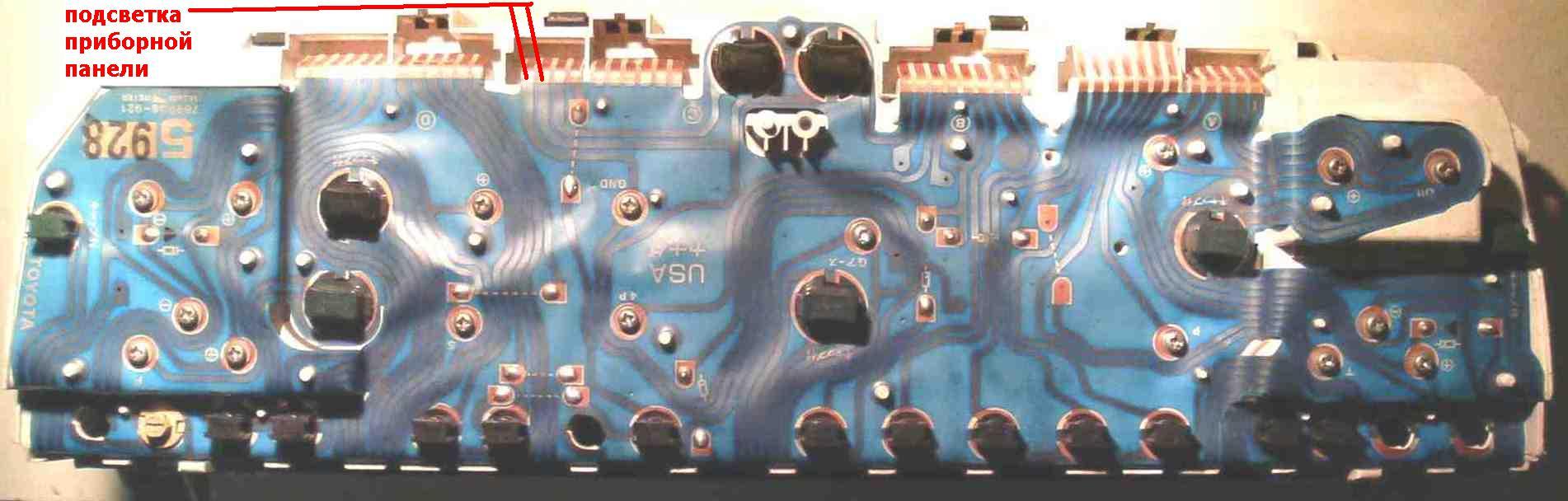

Панель (консоль с датчиками):
Лампа 99132-12034 (12V, 3.4W), Цоколь 83101-20040 - 6 штук, большая.
Лампа 90981-11018 (12V, 1.2W), Цоколь 83101-14040 - 18 штук, средняя.
Передняя наружняя часть (морда):
Лампа 90981-13015 (12V, 60/55W, HALOGEN WHITE), Цоколь H4, Комплект 81110-35090/81150-35090 - 2 штуки, фары
Лампа 99132-12050 (12V, 5W), Цоколь 81735-12180, Комплект 81610-35181/81620-35181 - 2 штуки, габариты сбоку от фары
Лампа 99132-11210 (12V, 21W), Цоколь 90075-99078, Комплект 81510-35070/81520-35070 - 2 штуки, поворотники в бампере
Лампа 99132-12050 (12V, 5W), Цоколь 90075-99012, Комплект 81730-20191/81730-20191 - 2 штуки, поворотники в крыле
Задняя часть (жопа):
Лампа 99132-11210 (12V, 21W) - 2 штуки, поворотники
Лампа 99132-21210 (12V, 21/5W) - 2 штуки, стоп/габариты
Лампа 99132-11210 (12V, 21W) - 2 штуки, задний ход
Лампа 90981-11039 (12V, 16W), Цоколь 81275-89129 - 2 штуки, подсветка номера, яркая
Лампа 99132-12050 (12V, 5W), Цоколь 81275-89129 - 2 штуки, подсветка номера, тусклая
Стоп большой, длинный, на пятой двери:
81570-35010 (комплект)
Интерьер:
Лампа 90981-14001 (12V, 3W) - 2 штуки, подсветка дверей
Лампа 99132-12100 (12V, 10W) - 1 штука, центральный потолочный плафон
Лампа 90981-11004 (12V, 10W) - 1 штука, задний потолочный плафон
Лампа 90981-11018 (12V, 1.2W), Цоколь 81875-35010 - 1 штука, селектор АКП, подсветка режимов переключения
Какие лампы в климате и кнопках - не нашел. Вскрытие покажет. Есть варианты, что или маленькие с усиками или маленькие с патрончиком.



Теперь по диодным аналогам на панель.

1. Лампа 99132-12034 (12V, 3.4W), Цоколь 83101-20040 - 6 штук, большая.

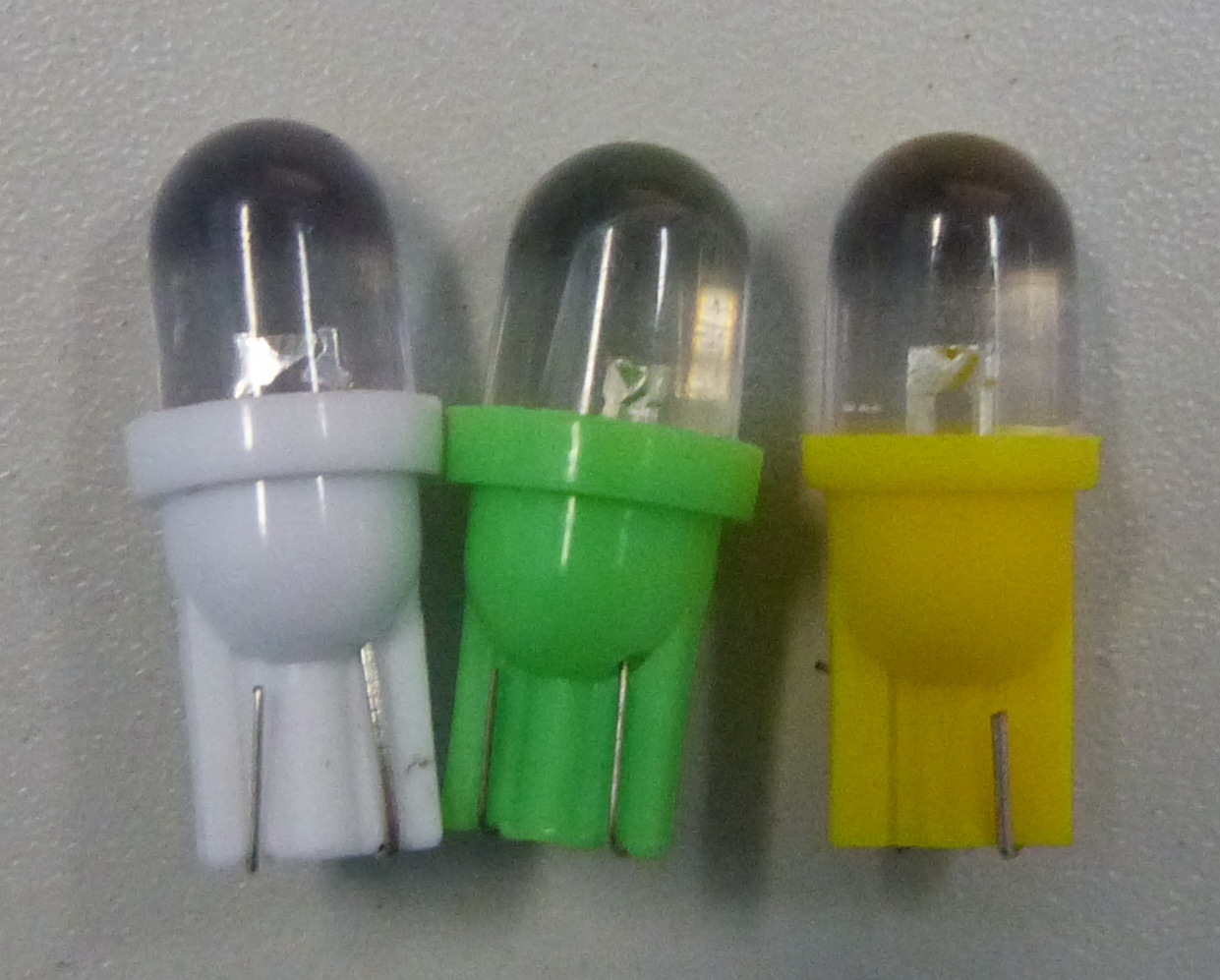

Диод Т10 один вид это такие: P1120321.JPG

Светят хорошо (в точку), но надо сточить поверхность до плоской и покрыть бесцветным лаком, чтобы светили как надо.

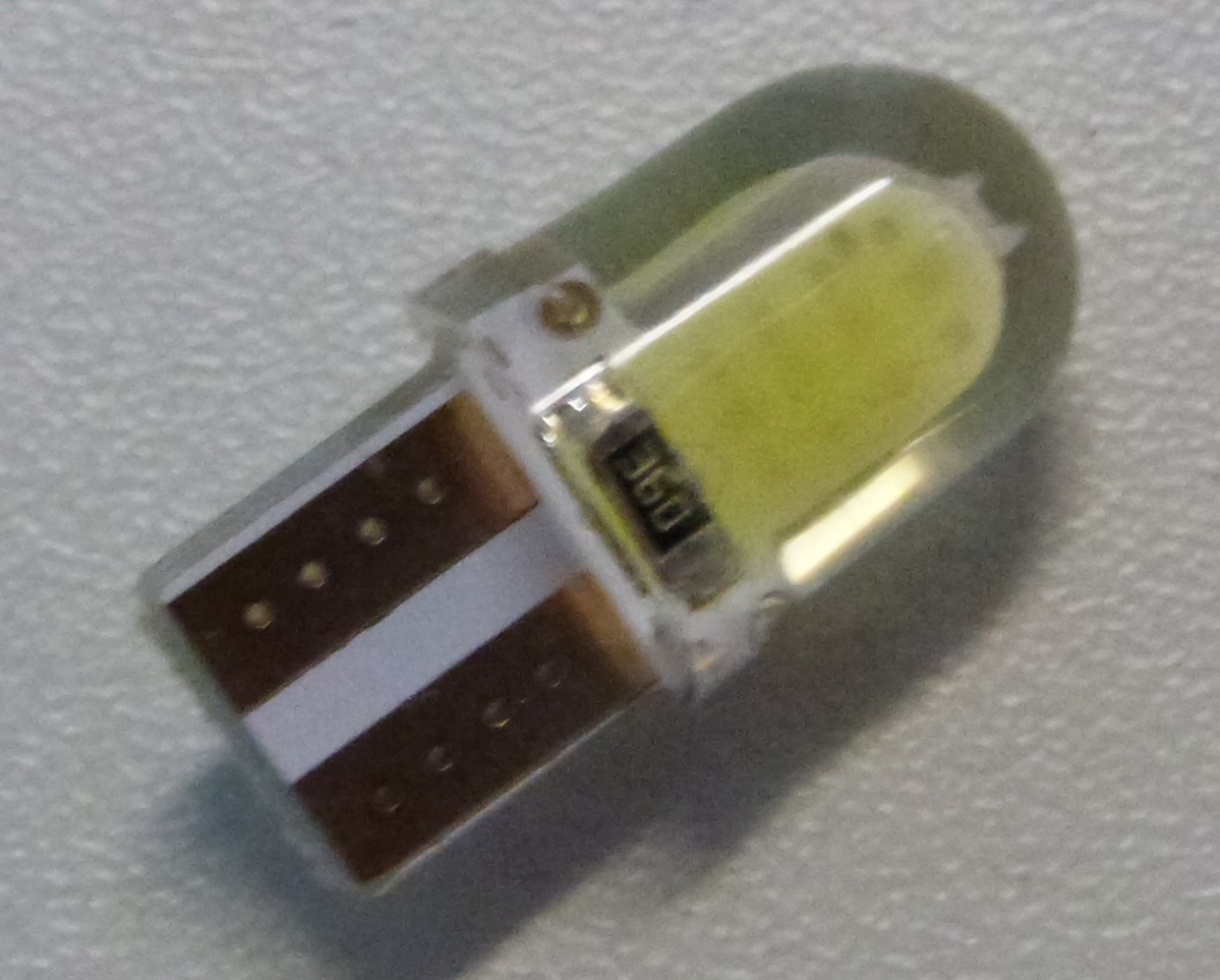

Диод Т10 второй вид это такие:P1120322.JPG

Ничего точить не надо, светит как обычная лампочка, наружняя поверхность на ощуп как резина))))

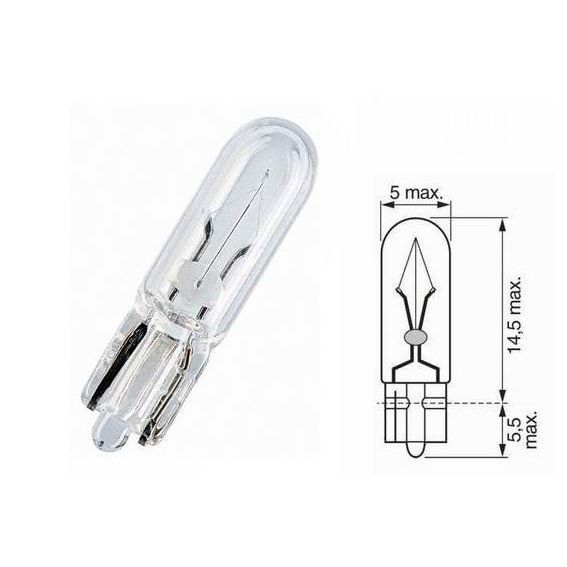

2. Лампа 90981-11018 (12V, 1.2W), Цоколь 83101-14040 - 18 штук, средняя.

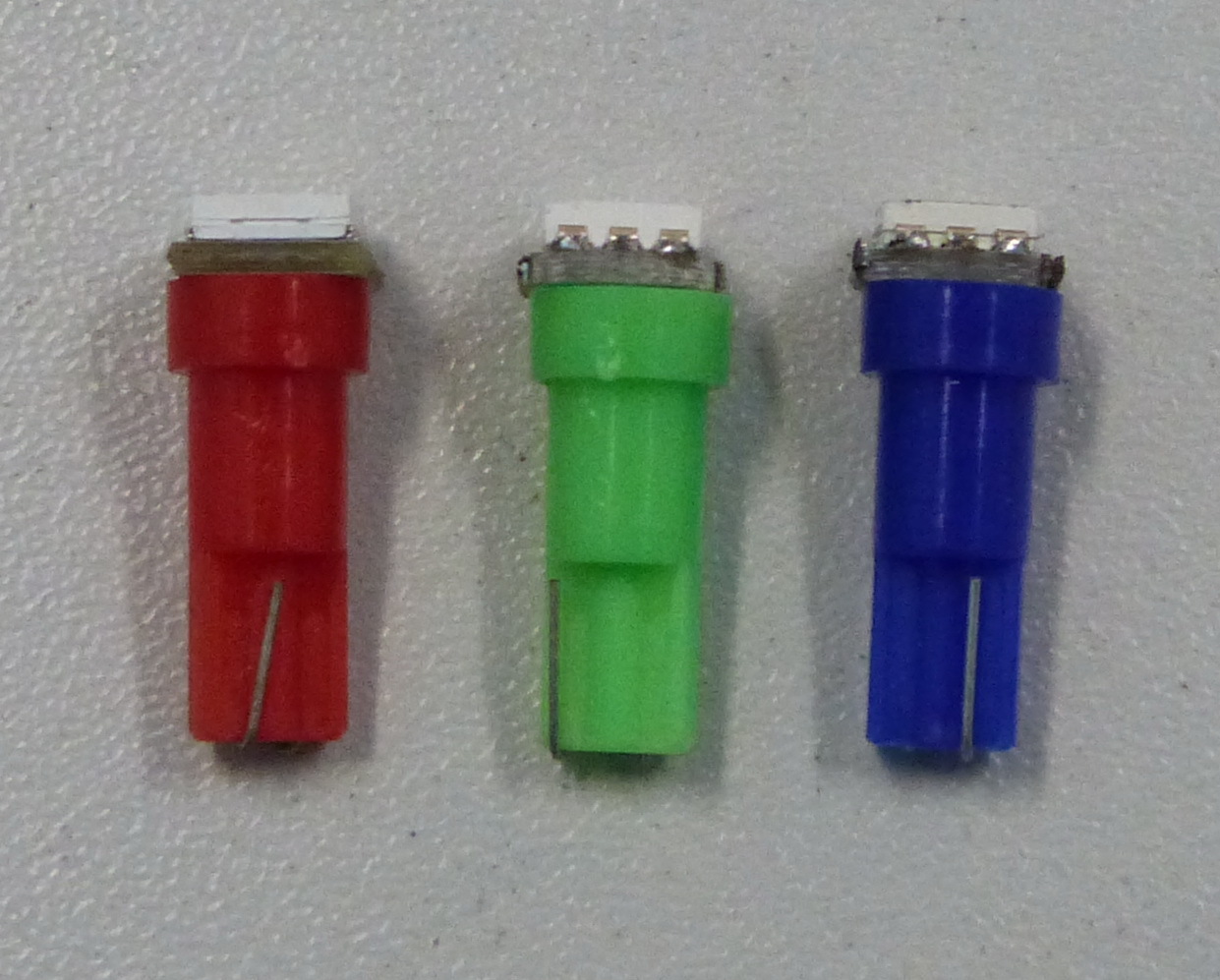

Диод Т5 один из видов такие:P1120323.JPG

Ставится, как я понял, еще в кучу мест (включая подсветку панельки АКП). Видов их много. Как говорится - на вкус и цвет)))

Как поставлю - посмотрим, что получится. Ну и после ремонта, думаю, "добить" по типам ламп которые в климате и разных кнопках)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы, Казахстан
  • Машина: Surf 130/AT/KZTE(1994)/бодик/шноркель/рация/33дюйма и т.д.

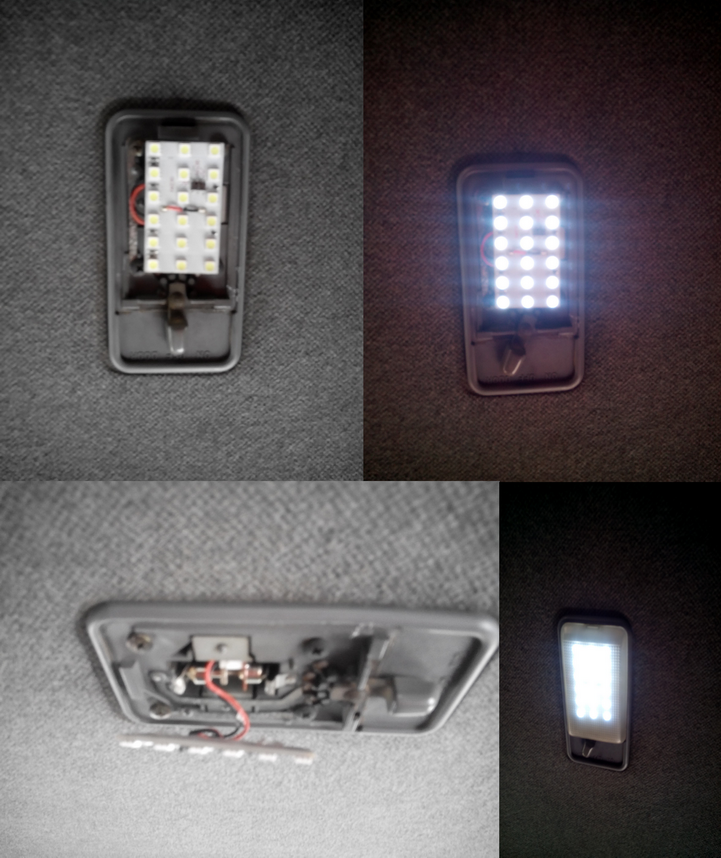

Лампа 90981-14001 (12V, 3W) - 2 штуки, подсветка дверей
Лампа 99132-12100 (12V, 10W) - 1 штука, центральный потолочный плафон
Лампа 90981-11004 (12V, 10W) - 1 штука, задний потолочный плафон

Все эти лампы заменил уже года два назад (и пока они работают нормально) вот на такой диодный аналог:Потолок_2.png

Выбрал именно вариант с возможностью подгонки под размер цоколя в длину (центральной гайкой), т.к. сразу же перекрывает несколько типов ламп.

Количество диодов можно подобрать по душе - кому как нравится. Видов в продаже много и выбор большой.

По диодному аналогу T10 (Лампа 99132-12034 (12V, 3.4W), Цоколь 83101-20040 - 6 штук, большая.), который идет также и в передние габариты, и в подсветку номера, безусловным лидером, на данный момент считаю Philips X-Treme Vision LED s-l1000.jpg

Они есть различной цветовой теплоты и решают вариант с подсветкой один раз и надолго)))))

Единственный минус - те, кто считает, что оригинал Toyota для них дорого, лучше не смотрите на стоимость этих ламп))) За стоимость 6 штук лампочек можно купить панель на разборе полностью с обычными лампами......... и ещё на мороженое останется)))))

Вообще данную тему позиционирую как помощь при замене всего, что светится, в наших 130. Ну обошли нас производители с оптитронами и другими приятными вещами, которые есть на 185 серию)))

Не буду здесь обсуждать варианты с лентами и другими вещами, которые требуют применение паяльника и других навыков. О них написано много тем и, безусловно, есть просто шедевры, сделанные с душой.

Пусть будет только то, что можно купить и спокойно поставить в родной разъем.

Варианты пользователей приветствуются)))) 21 век на дворе - все выходят из создавшегося положения (сгоревшая лампочка) по разному.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Гость
Ответить в тему...

×   Вставлено в виде отформатированного текста.   Восстановить форматирование

  Разрешено не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отобразить как ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.


  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×

Важная информация

Чтобы сделать этот веб-сайт лучше, мы разместили cookies на вашем устройстве. Вы можете изменить свои настройки cookies, в противном случае мы будем считать, что вы согласны с этим.
