  • Откуда: Aktau
  • Машина: Toyota

Всех приветствую, такая проблема. Машина  TLC200 2012год, пришла она ко мне в полностью разобранном состоянии, ничего не было (датчики, печка и тд), все собрал на место, все работало, замки задней двери открываются и закрываются, с салона тоже открывает и закрывает багажник, снаружи тоже все открывает и с брелока также открывался багажник, всю систему проверил все работает.

Приступил значит к финальной сборке, докрутил на место торпедо, поставил мафон, собрал все что идёт к панели , ковролин на место, потолок, обшивки задние вообще собрал салон. Подключил клеммы и вуаля... все работает на удивление, закрыл нижнюю дверь ‐ притянуло, прикрыл верхнюю крышку - притянуло, а открывать не фурычит, нажимаю с брелока открытие багажника никакого эффекта, иду в салон, кнопки также не реагируют. Лезу в багажник открываю принудительно верх, потом низ, прикрываю низ ‐затягивает, нажимаю верхнюю кнопку, крышку отпускает, значит мотор работает. Вызываю электрика с Toyota centra, прозваниваем багажник целиком все фишки, кнопки блоки везде есть питание, но открывать не хочет не в какую.

Повторюсь еще раз, с салона, с пульта и с кнопки снаружи никаких писков щелчком нет, реакции на открытие ноль, на закрытие работает только снаружи если закрываешь, с салона реакции на кнопки и пульт ноль.

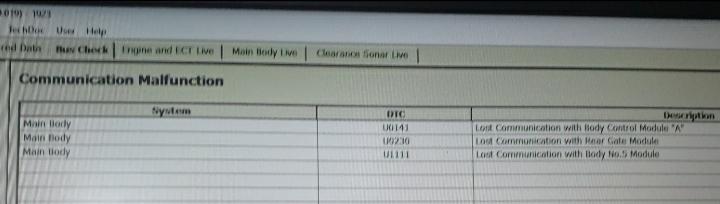

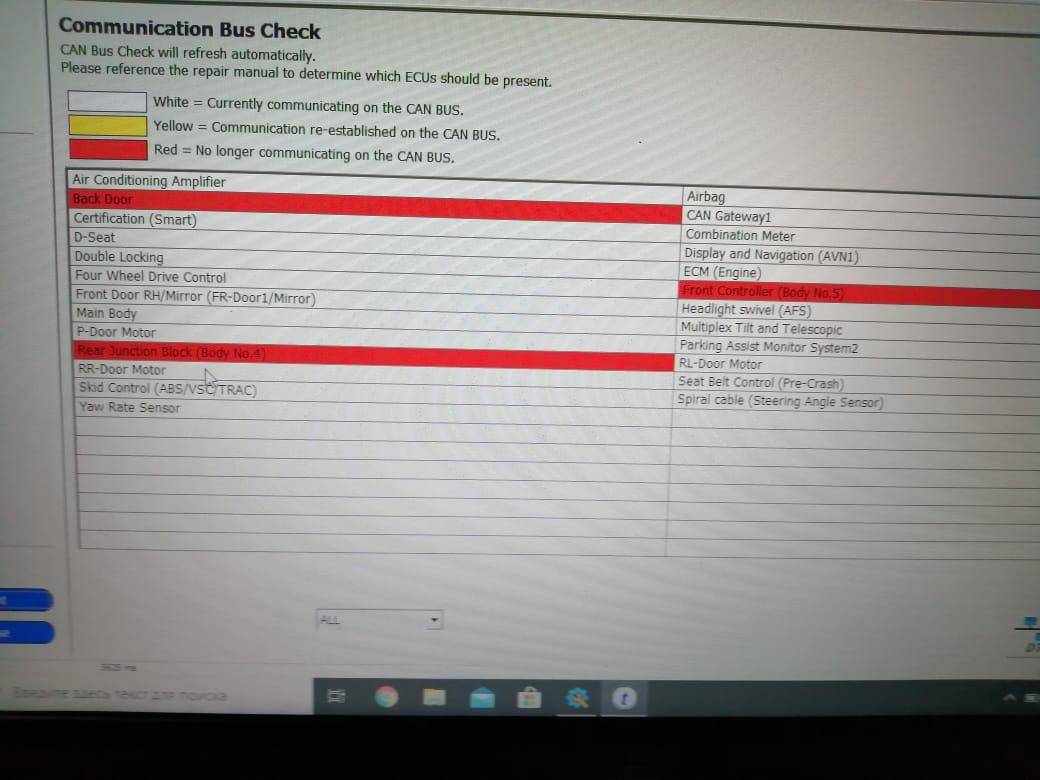

Через комп удалось найти такие ошибки, нет связи с задней дверью, задний распределительный блок body4, и передний контроллер body5.

Если получится прикреплю изображение

ОЧЕНЬ ПРОШУ ПОМОЩИ. Если кто знает где они хотябы находятся, или как выглядят подскажите пожалуйста!!!!

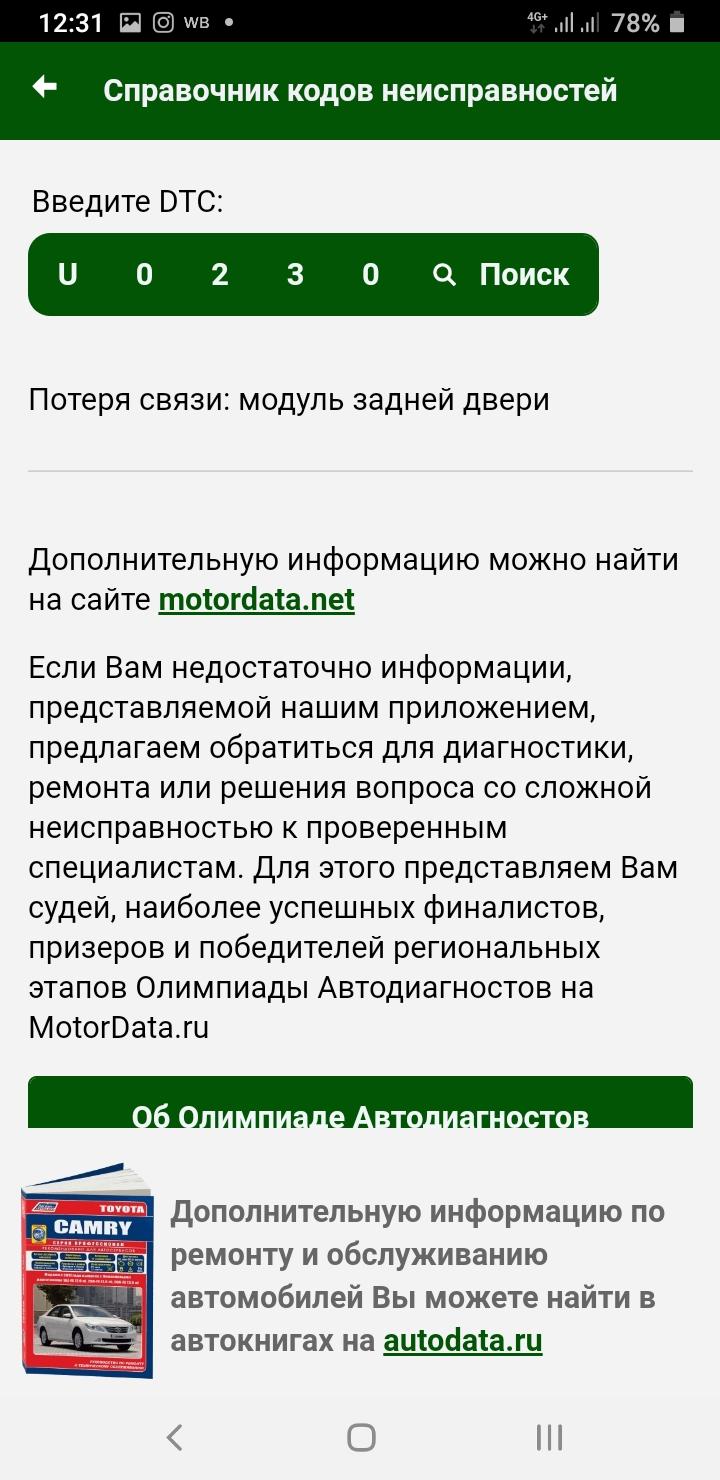

Screenshot_20200531-123153_MotorData OBD.jpg

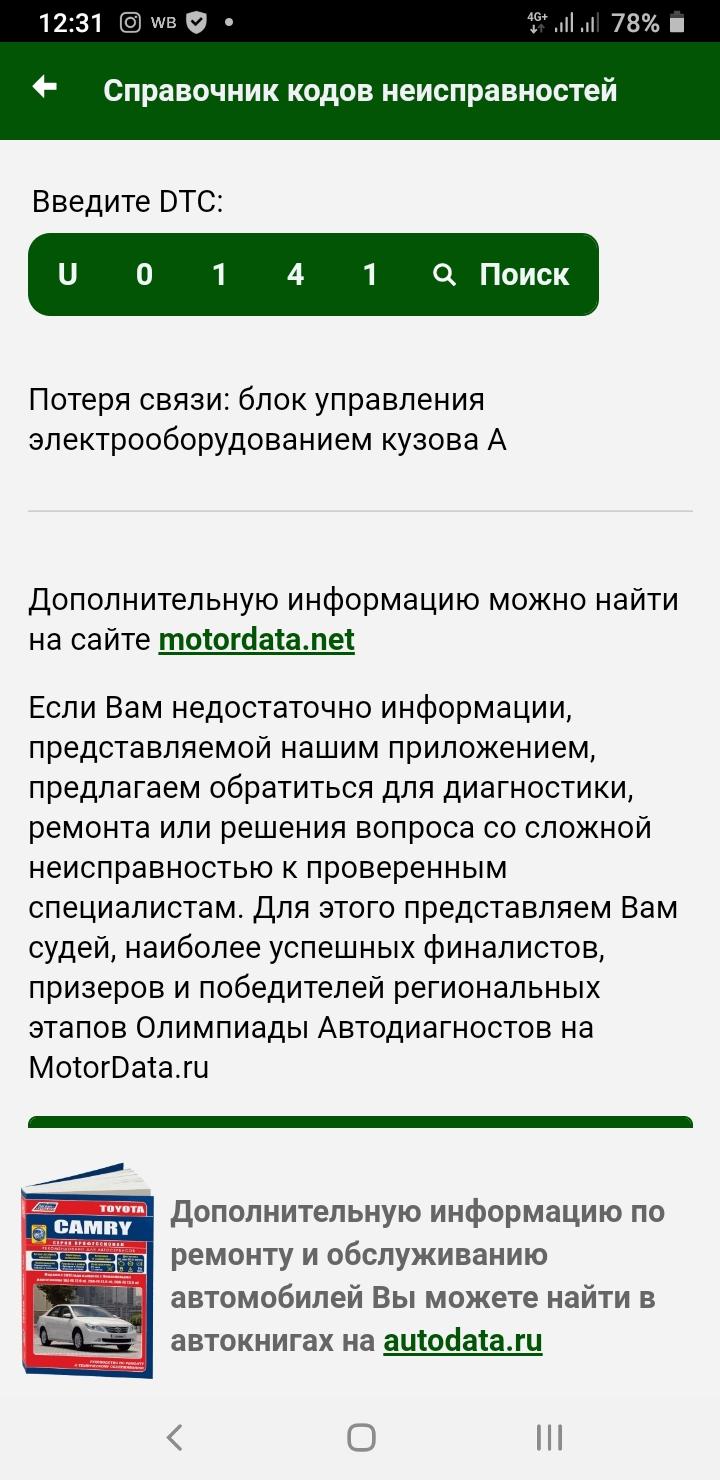

Screenshot_20200531-123115_MotorData OBD.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Застрял в СССР
  • Машина: LC 200 4,7

@Иван86

на машинах с электроприводом багажника в верхней двери ещё стоят датчики положения - они планками по бокам, посмотрите с ними все в порядке?

ПыСу: я с телефона, но тут есть смежная тема по вопросу датчиков 5-й двери, там давали ответ со схемами, в том числе я.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota
4 минуты назад, Alexrepin77 сказал:

@Иван86

на машинах с электроприводом багажника в верхней двери ещё стоят датчики положения - они планками по бокам, посмотрите с ними все в порядке?

ПыСу: я с телефона, но тут есть смежная тема по вопросу датчиков 5-й двери, там давали ответ со схемами, в том числе я.

Боковые датчики на самой двери так же в порядке, датчик прижаты что ли. Еще заметил такую особенность, когда на самой двери нажимаешь кнопку она закрывается и тут же нажимаешь ее же она должна открывать, так вот при открытии срабатывает как будто ошибка пищит и открывается с дерганием.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Брянск
  • Машина: ТЛК-200 2011 4.5ТД
13 часов назад, Иван86 сказал:

когда на самой двери нажимаешь кнопку она закрывается и тут же нажимаешь ее же она должна открывать, так вот при открытии срабатывает как будто ошибка пищит и открывается с дерганием.

Ничего странного, не закончен один алгоритм, а ты сбиваешь его с толку повторным нажатием, вот он на тебя и "пищит". ))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota

В итоге кто подскажет где все эти блоки по ошибкам которые выходят?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: moscow-vladivostok
  • Машина: LC80(1HDT, ARB еще ARB еще ARB и бла бла бла) , LC200

За правой обшивной. Боди номер 4 чёрный блок и сам мотор . Сидят на Кан шине , конвектор шины за правой обшивкой , маленькие белые разьемчики с белым и чёрным проводом. Там целый конвектор - грядка куда они втыкаются. Боди 5 если не изменяет память это межсетевой шлюз кана , с одной скорости передачи на другую скорость , за бардачком

Если коды высят по связи , разберись сперва с этим , в дебри с датчиками и так далее можешь пока не лезть.

Изменено пользователем lexey76

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota
59 минут назад, lexey76 сказал:

За правой обшивной. Боди номер 4 чёрный блок и сам мотор . Сидят на Кан шине , конвектор шины за правой обшивкой , маленькие белые разьемчики с белым и чёрным проводом. Там целый конвектор - грядка куда они втыкаются. Боди 5 если не изменяет память это межсетевой шлюз кана , с одной скорости передачи на другую скорость , за бардачком

Если коды высят по связи , разберись сперва с этим , в дебри с датчиками и так далее можешь пока не лезть.

Спасибо. Буду смотреть

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota
2 часа назад, lexey76 сказал:

За правой обшивной. Боди номер 4 чёрный блок и сам мотор . Сидят на Кан шине , конвектор шины за правой обшивкой , маленькие белые разьемчики с белым и чёрным проводом. Там целый конвектор - грядка куда они втыкаются. Боди 5 если не изменяет память это межсетевой шлюз кана , с одной скорости передачи на другую скорость , за бардачком

Если коды высят по связи , разберись сперва с этим , в дебри с датчиками и так далее можешь пока не лезть.

Подскажите какой именно за бардачком блок? Прозвонил на моторе фишку все вроде норм. Грешу на тот который именно под бардачком, может когда собирал фишку не посадил или хуже чего обрыв проводка, вот и хочу узнать какой именно датчик и как он гад выглядит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: moscow-vladivostok
  • Машина: LC80(1HDT, ARB еще ARB еще ARB и бла бла бла) , LC200

Маленький черненький, getewei, межсетевой шлюз

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota
1 час назад, lexey76 сказал:

Маленький черненький, getewei, межсетевой шлюз

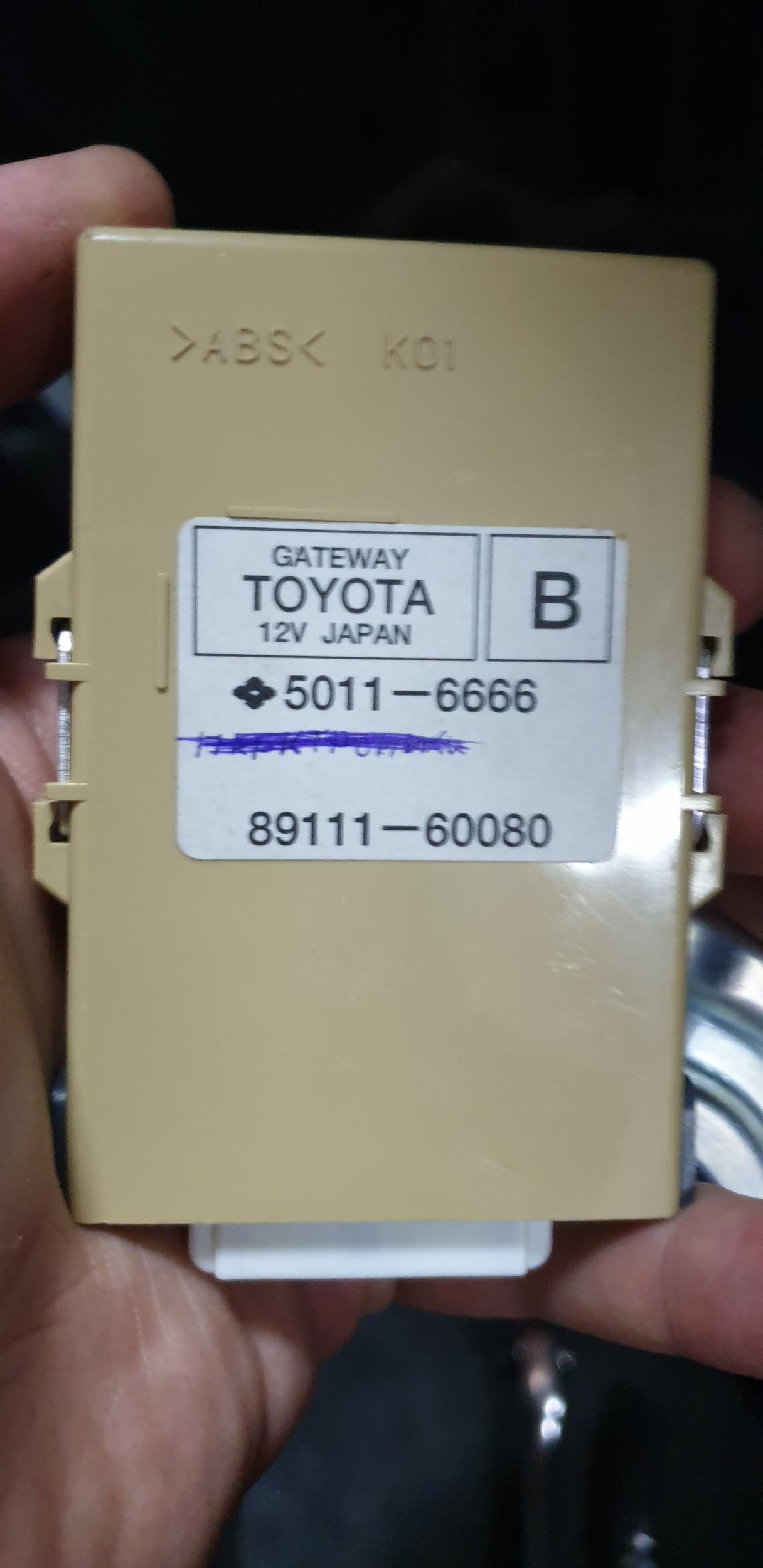

Вот он получается?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota
1 час назад, Иван86 сказал:

Вот он получается?


Фишка сидит на месте, прозваниваю, все идёт на него, и плюсы и минусы. Нижние провода на этой же фишка, синий голубой черный и коричневый когда прозваниваешь контролькой сигнала нет а нажимаешь на пульте открытие багажника или с салона то сигнал этот блок приходит. Хз что не так то.....😢

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: moscow-vladivostok
  • Машина: LC80(1HDT, ARB еще ARB еще ARB и бла бла бла) , LC200
02.06.2020 в 16:17, Иван86 сказал:

Фишка сидит на месте, прозваниваю, все идёт на него, и плюсы и минусы. Нижние провода на этой же фишка, синий голубой черный и коричневый когда прозваниваешь контролькой сигнала нет а нажимаешь на пульте открытие багажника или с салона то сигнал этот блок приходит. Хз что не так то.....😢

Видимо вам надо к толковому диагносту

Лично я без пациента вам больше помочь ни чем не могу

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota

Вообщем после долгих мучений починилось. Долго мучил все блоки на прозвоны, сигналы и тд, вытащил обшивки, снял буфер, и хотел было уже распутывать провода и смотреть каждый провод на наличие заломов и повреждений но вуаля подергал провода и думаю дай как проверю, херакс, и заработало как положено, дёргал дрыгал эту косу все работает. До этого на сканера показывали ошибки, перед тем как лезть в косу опять подключил ошибок ноль, но вроде не работало, не проверял, полез в косу и заработало. Начал сборку, собрал всю жопу, думал опять не будет работать, РАБОТААЕЕЕЕЕТ!!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Застрял в СССР
  • Машина: LC 200 4,7
44 минуты назад, Иван86 сказал:

РАБОТААЕЕЕЕЕТ

Она поняла, что будут биться до конца)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Aktau
  • Машина: Toyota
16 минут назад, Alexrepin77 сказал:

Она поняла, что будут биться до конца)

Был уверен что не блоки вышли из строя, так как КЗ не было, а вот провод повредить вполне могли который скорее всего какой нибудь импульсный...
