Twilight

Нет питания в салон KZJ78

Рекомендованные сообщения

  • Откуда: Красноярск
  • Машина: TLC LJ78

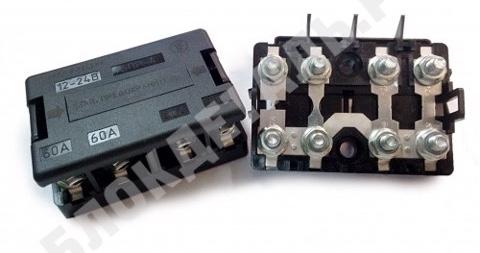

Я на своём переделал на такой блок






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
5 часов назад, Pam3ec сказал:

Я на своём переделал на такой блок






Это ж от Газели вроде? Тож такой хотел. А какой провод куда?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC LJ78

Плюс на общую перемычку, плавкие вставки нужного номинала в продаже есть(мне вроде 30 и 60 ампер хватило)

Утром если не забуду сфотографирую как у меня получилось

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC LJ78

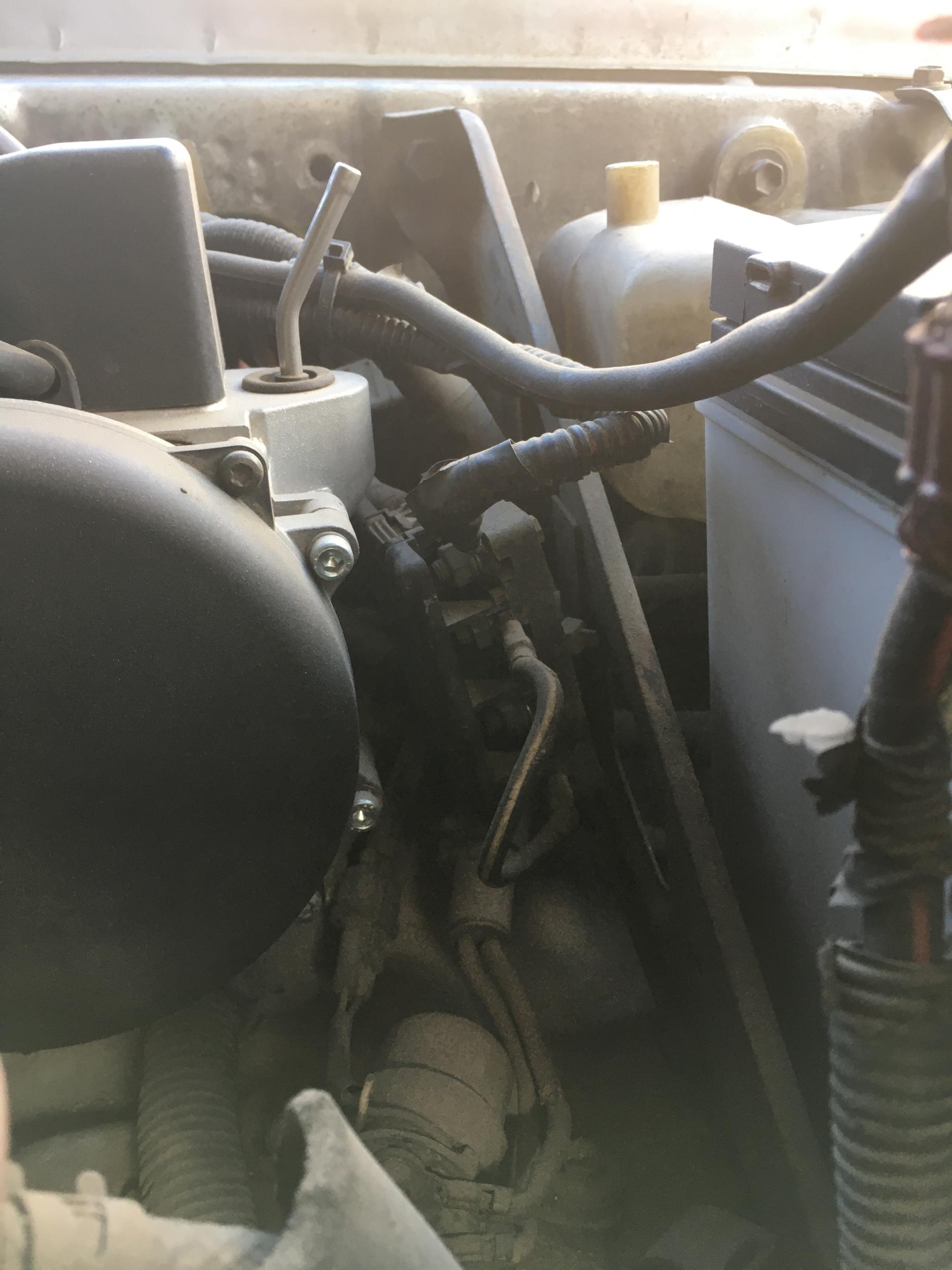

Плохо видно, подогреватель вплотную стоит


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
14 часов назад, Pam3ec сказал:

плавкие вставки нужного номинала в продаже есть

Знать бы этот номинал, и куда что подключать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC LJ78

Am1 ~120ампер - толстый провод генератора, замок зажигания, питание эбу, постоянный + в блоке предохранителей

Head 30ампер свет

glow 225 ампер свечи накала, хватает вставки на 90а


Толстый плюс с клеммы генератора лучше откинуть и заизолировать, а от клеммы прокинуть провод квадратов 16 на 90 амперную вставку( как раз четвёртое место в блоке)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET

Всем привет! Чтобы не плодить темы, напишу тут.



Новая странность с электрикой. Ни с того ни с сего вдруг пропадает питание везде, как будто скинули клемму с аккума. Например, приехал домой, поставил машину на сигналку. Утром открываю - брелок машину не видит. Открываю ключом - мёртвая машина. Открываю капот - вдруг оживает, начинает орать, потом заводится и всё норм. Бывает, что с брелока открываю, сажусь, вставляю ключ - машина мёртвая. Кулаком по капоту - ожила. Бывает даже без кулака оживает. Бывает что пропадает питание, потом появляется, даже если машину совсем не трогать (сужу по сбросу магнитолы и часов).

Причём это только если машина стоит, ибо в движении, в т.ч. по плохой дороге - всё норм, так что плохой контакт исключён. Всё провода проверил, норм.



Может неделю не глючить, может через день.



Где собака порылась?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

Вот как раз плохой контакт более чем вероятен, так как в движении может и от генератора работать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
22 минуты назад, stass_03 сказал:

Вот как раз плохой контакт более чем вероятен, так как в движении может и от генератора работать

Тогда, получается, проблема только в той цепи, где участвует аккумулятор? Тогда всё-таки где смотреть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: TLC prado 78 1kzte МКПП Simex et2 35" все блокировки, лебедки...пенсионерский экспедиционник.
14 минут назад, Twilight сказал:

Тогда, получается, проблема только в той цепи, где участвует аккумулятор? Тогда всё-таки где смотреть?

Жгут проводов от аккумулятора. скорей всего " плавкие вставки"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
2 минуты назад, Drnice сказал:

плавкие вставки

Проверены в первую очередь, ранее в этой теме был о них разговор.

Изменено пользователем Twilight

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
01.06.2022 в 07:46, Pam3ec сказал:

Am1 ~120ампер - толстый провод генератора, замок зажигания, питание эбу, постоянный + в блоке предохранителей

Head 30ампер свет

glow 225 ампер свечи накала, хватает вставки на 90а

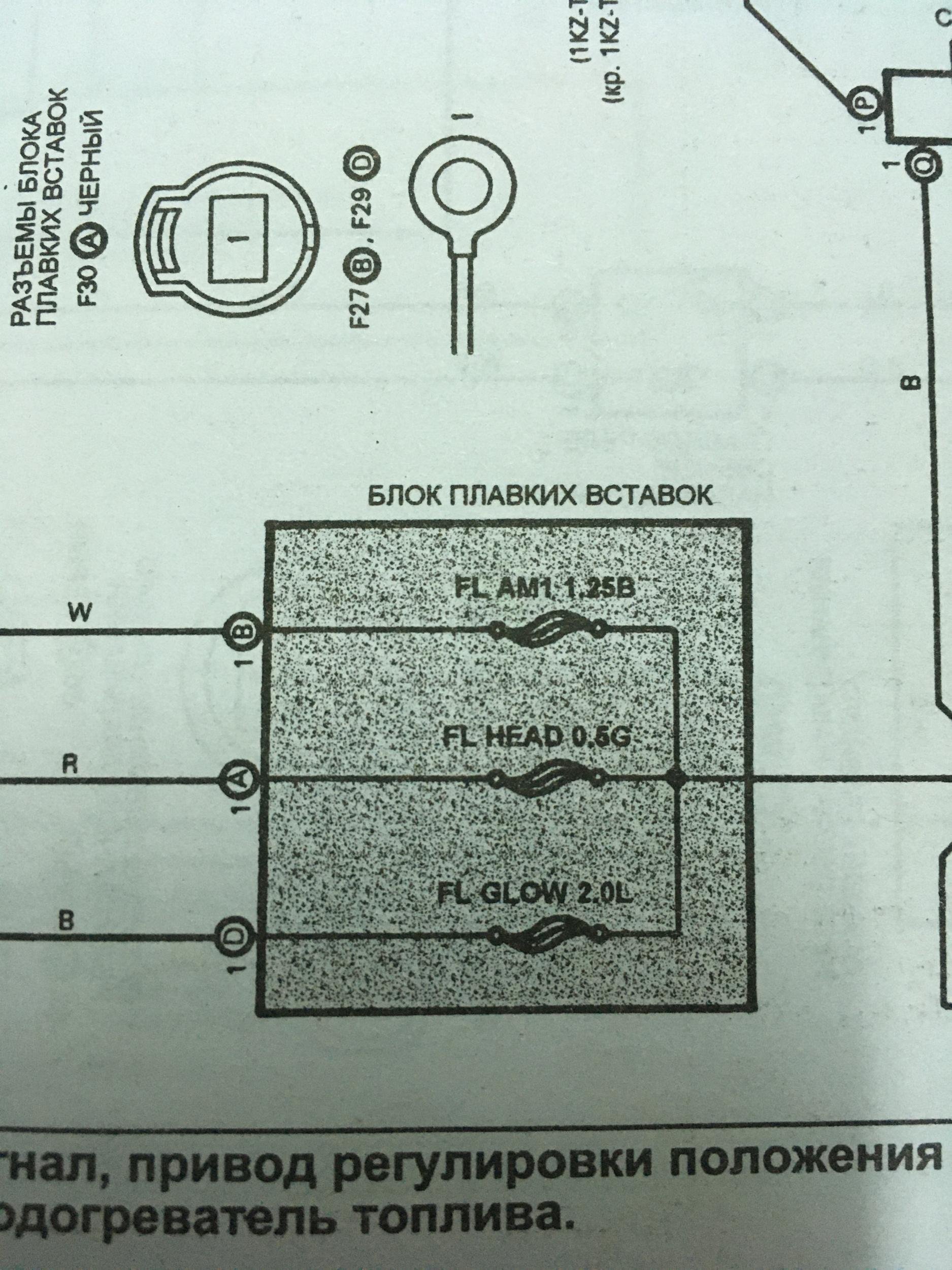

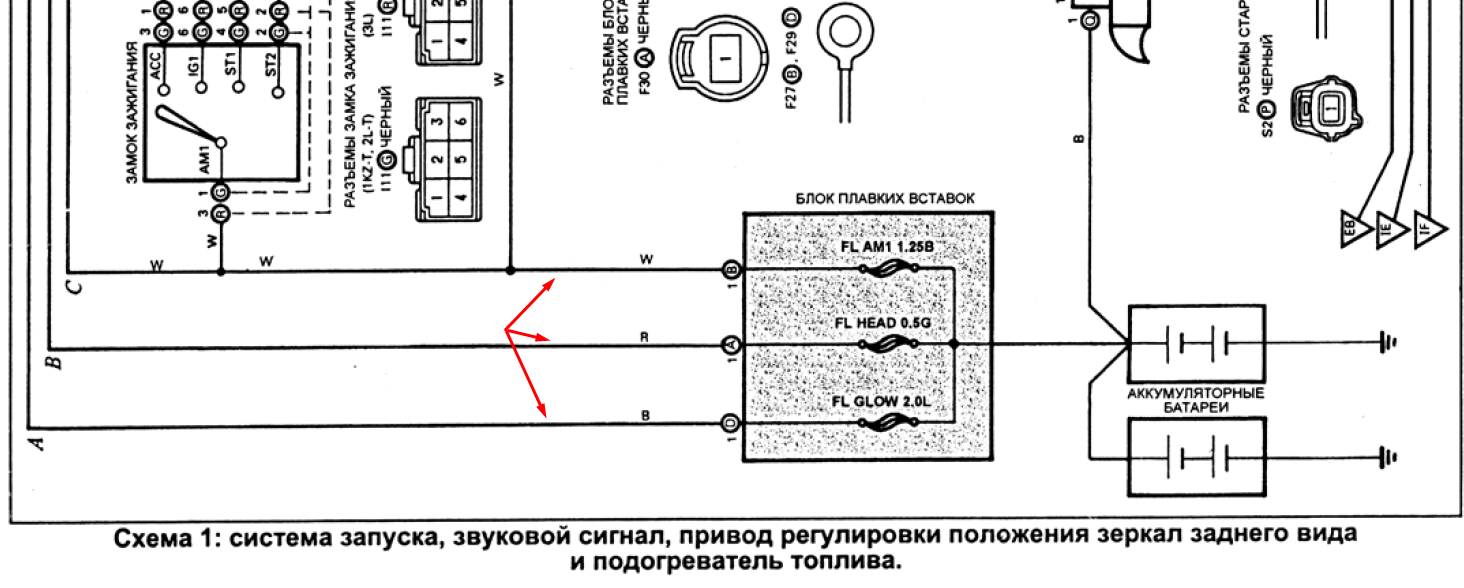

Подскажите, откуда значения в 120А, 30А, 225А? Как они соотносятся с теми, что указано на схеме - 1.25В, 0.5G, 2.0L?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET

И еще, подскажите, пож, какой тип коннектора используется в приборке, куда мафон подключается? там белый такой, многоштырьковый. Хочу с Али заказать новый, а то мой разболтался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC LJ78
7 часов назад, Twilight сказал:

Подскажите, откуда значения в 120А, 30А, 225А? Как они соотносятся с теми, что указано на схеме - 1.25В, 0.5G, 2.0L?

В схеме что-то типа сечения плавкой вставки указано

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм
9 часов назад, Twilight сказал:

Тогда, получается, проблема только в той цепи, где участвует аккумулятор? Тогда всё-таки где смотреть?

От + АКБ через плавкую вставку, у ЛТЕ обычно отгнивает разъём в районе петли капота где "груша" пучка в салон.



белый провод



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
30.05.2022 в 23:00, Pam3ec сказал:

Плюс на общую перемычку

Если я этот плюс от аккумулятора протяну кабелем КГ 1х10 с наконечниками М 10-6-5, нормально будет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC LJ78

Должно хватить, не сильно длинный-же

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET
33 минуты назад, Pam3ec сказал:

Должно хватить, не сильно длинный-же

Максимум сантиметров 30

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алма-Ата
  • Машина: KZJ78G-PET

Коллеги, подскажите, какого сечения эти провода? Мне надо купить для них наконечники, обжать.

@Pam3ec


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
