Вакуумная магистраль и тахометр

Рекомендованные сообщения

  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год

Доброго времени суток. Прошу совета так как лучшее - враг хорошего.

Пишу много что бы было понятно по чему я туда полез.

Имеем ТЛК 80 1HDFT, 95 года, европеец, МКПП, в стоке. Машина куплена в апреле этого года.

Клапаны ЕГР были заглушены металлическими прокладками, вакуум был на месте. Машина тупила до 2000 оборотов, в подъем приходилось крутить до 3000. И дошло время до фазы 2 по "VADUSу" (ник Вадима для этого двигателя стал нарицательным).

Была полностью удалена ЕГР, поставлены заглушки, с вакуумными трубками и с клапанами все было понятно, пока не дошел до ТНВД, а дальше я понял что так просто уже не будет...

Штуцер высотного компенсатора на ТНВД отломан, соответственно имелась просто дырка.


Эта проблема была решена на заводе с помощью качественного сварщика, тонкой трубки и сварки.

После подачи на нее вакуума двигатель при глушении начал детонировать и сразу не глох, если трубку с штуцера снять глушился нормально.

Я предполагаю что нужно настроить УОПТ.

После этого пошел дальше по вакуумной магистрали и запутался что куда должно идти.

На вакуумном повысителе ХХ трубка была одета, через электроклапан, на штуцер по цифровой 1.

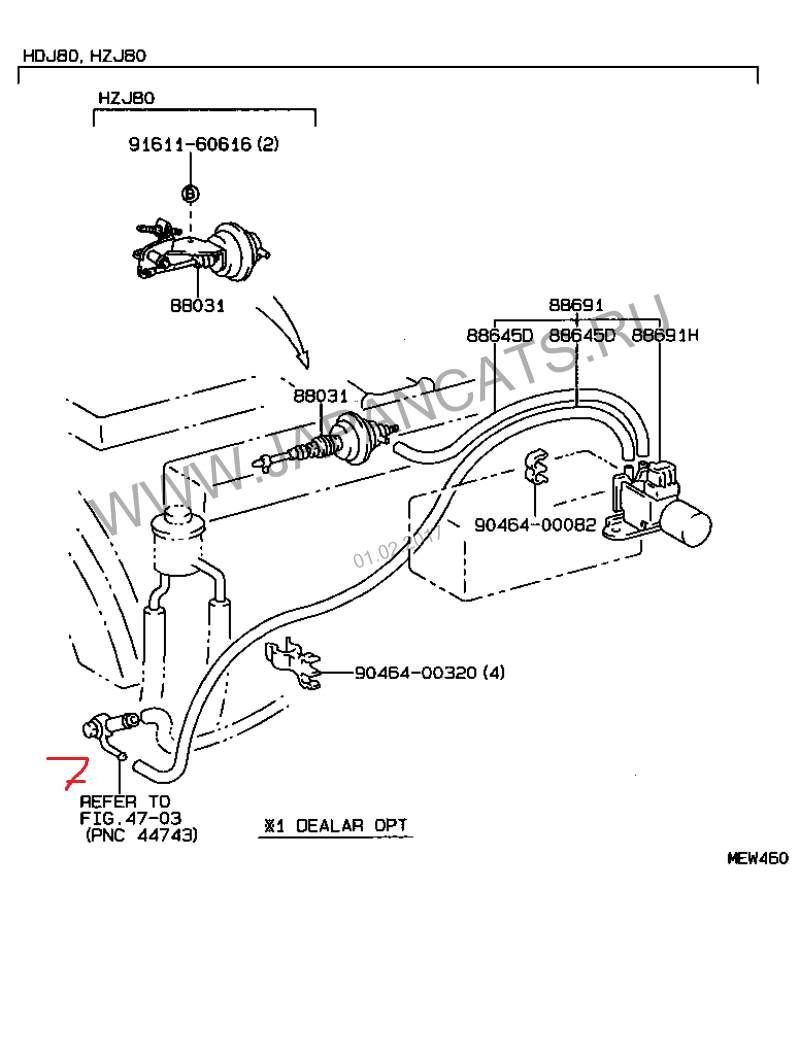

Вот его схема.


Нам штуцерах 2 и 3 не было трубок.

На сколько я понял на них одеваются трубки по цифрами 2 и 3 (цифровые пометки соответствуют на всех картинках).

Фильтров 4 и 5 у меня нет.


Теперь вопросы:

Под цифрой 9 идет "вакуумный клапан"(так сказал Exist) он должен создавать вакуум? Пальцем я его не ощущаю.

Заглушка 8 предназначена для АКПП с одиночной диафрагмой?

Куда идет шланг 10?

И цифра 7 обозначает на двух рисунках одно и тоже (сосок вакуумного насоса?)?

Из штекера который вставляется в разъем на ТНВД отвалился провод. В дальнейшем штекер был демонтирован для замены. В магазинах такой же не найден, потом разобран для замены пинов. Пины в магазинах не найдены, тем более они уже этому штекеру не помогли бы. С помощью паяльника и какой то матери штекер был собран. Но тахометр работать отказался. Я его понимаю.

И теперь вопрос - тахометр завязан на вакуумную магистраль?

Или его не работоспособность связана только с электрикой?

Если что то не правильно обозвал, поправьте.

PS. Фото взяты с форума.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год

Еще на вакуумной магистрали были два желтых тройника с заужением одного внутреннего выхода, по типу синего который на ЕГР. Для чего они?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год

Господа с ФТешными моторами посмотрите как у вас идёт вакуумная магистраль

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мортка ХМАО
  • Машина: TLC-80 VX МКПП 1HD-FT,ski-doo tundra r, evinrude 55, ГТТ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год

Что есть?

Тему всю читал 2 раза...

Изменено пользователем Taushankov51

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год

Ребята с 1hdft моторами загляните под капот.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC-80

Сейчас поеду на работу и нафоткаю как у меня сделано,сам уже не помню.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год
8 минут назад, Shurik-69 сказал:

Сейчас поеду на работу и нафоткаю как у меня сделано,сам уже не помню.

Заранее благодарен

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярск
  • Машина: TLC-80 GX, 1HZ, 1993год

Электроклапан вакуум не создает, а открывает соединение с магистралью вакуумного насоса. Это просто исполнительное устройство.

Хотя есть на тнвд вакуумный актюатор с электроприводом. При срабатывании он тягу тянет. Может отнем речь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Дмитров
  • Машина: TLC 80 VX 1HD-FT

Тахометр с трубками не связан. То что ты паял, скорей всего там проблема.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год



6 часов назад, Дима сказал:

Тахометр с трубками не связан. То что ты паял, скорей всего там проблема.

Пайщик из меня не какой. Жду в конце августа новый разьем

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год
7 часов назад, Vladimir24 сказал:

Хотя есть на тнвд вакуумный актюатор с электроприводом. При срабатывании он тягу тянет. Может отнем речь?

Нет речь не онем

7 часов назад, Vladimir24 сказал:

Электроклапан вакуум не создает, а открывает соединение с магистралью вакуумного насоса. Это просто исполнительное устройство.

От куда на электроклапан подаётся вакуум?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Дмитров
  • Машина: TLC 80 VX 1HD-FT

С вакуумного насоса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: 80-ка VX 1HD-FT МКПП 1996г. все блокировки

Что нужно сфотать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Мурманск
  • Машина: TLC 80 1HD-FT 95 год

Всем спасибо. С вакуумом разобрался. Спасибо Shurik-69.
