  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

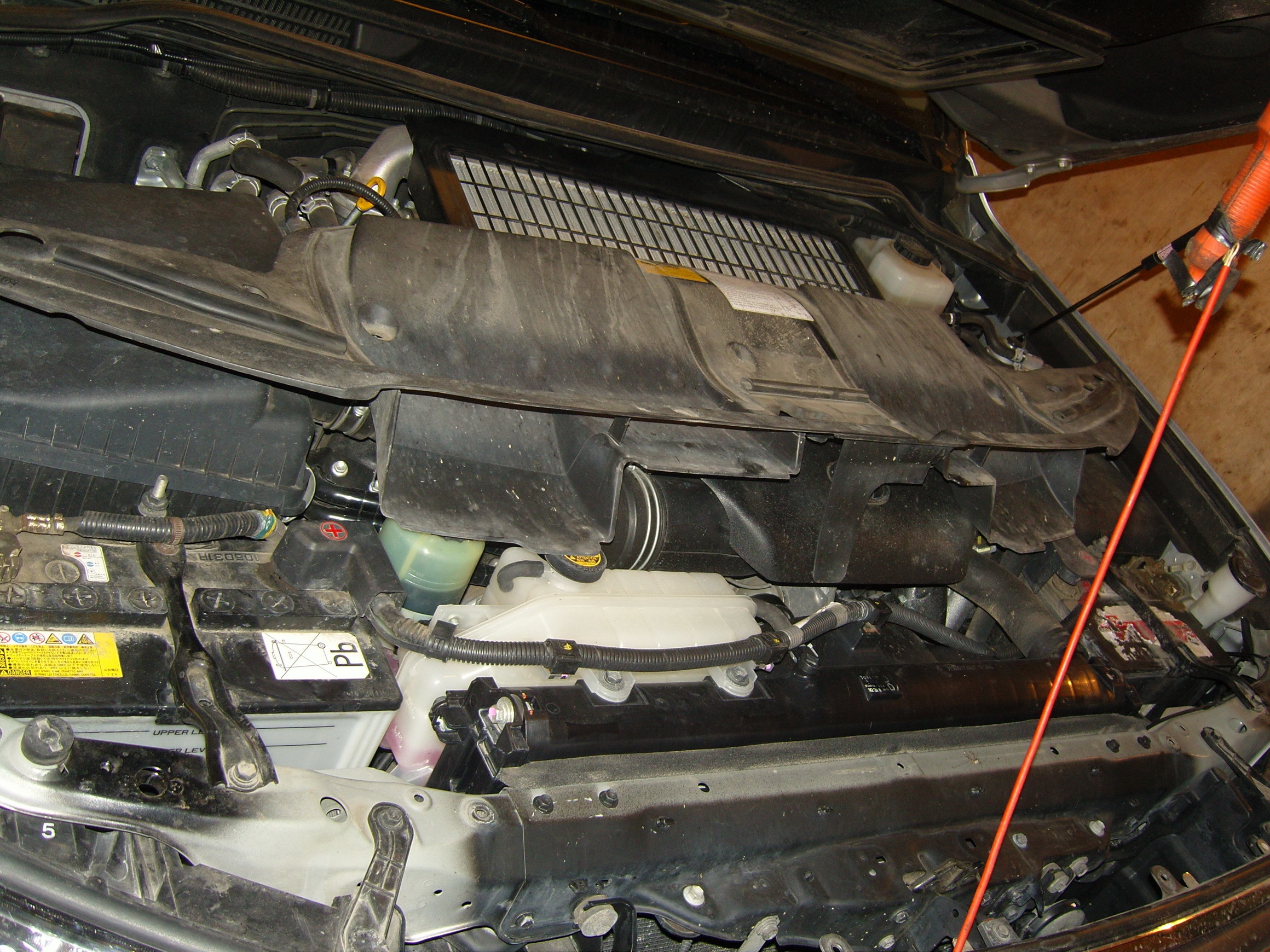

Мож кто захочет поразвлечься рукоделием :)  Снимаем накладку,надавив сердцевины пистонов.

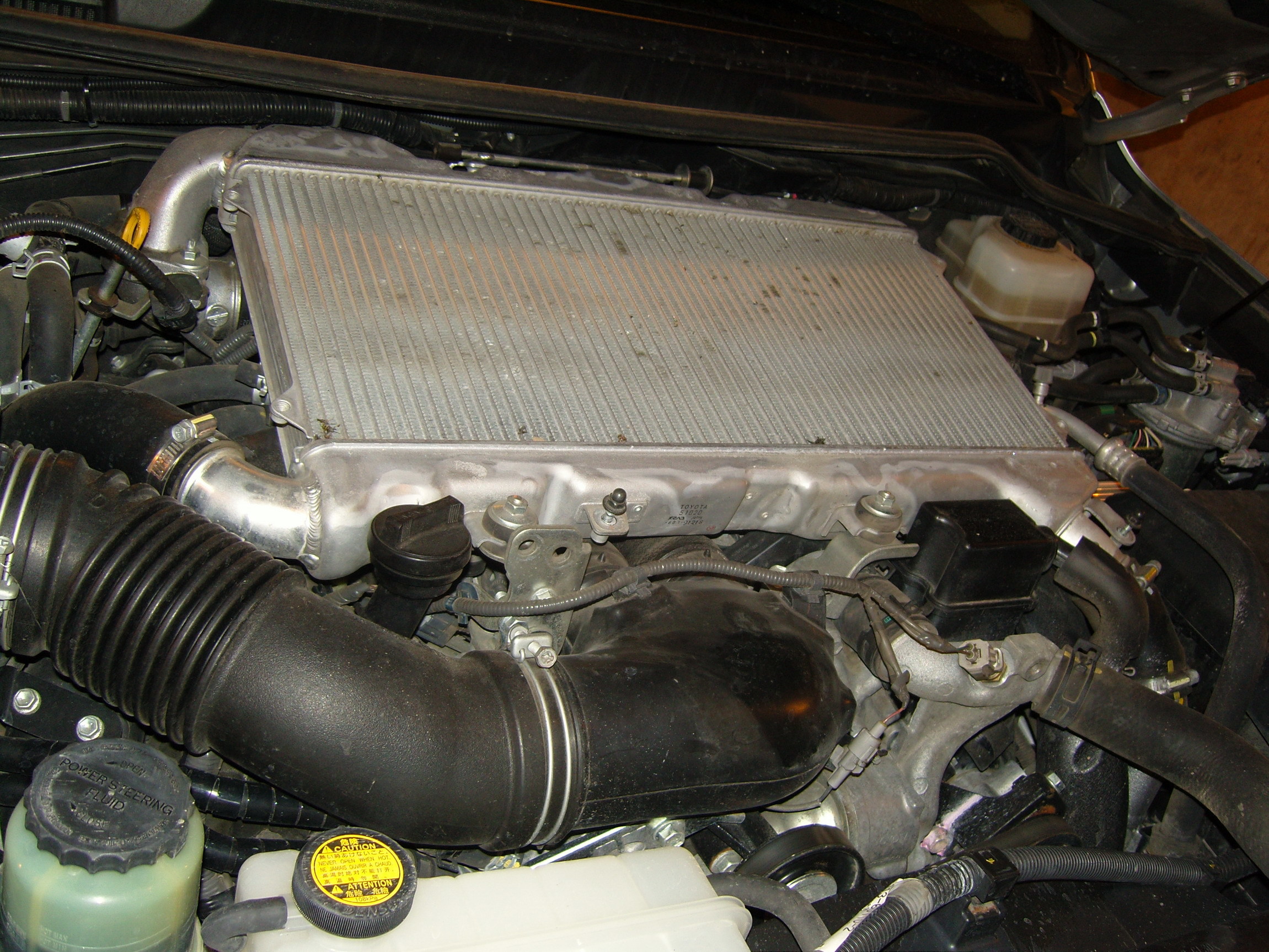

Снимаем накладку интеркулера

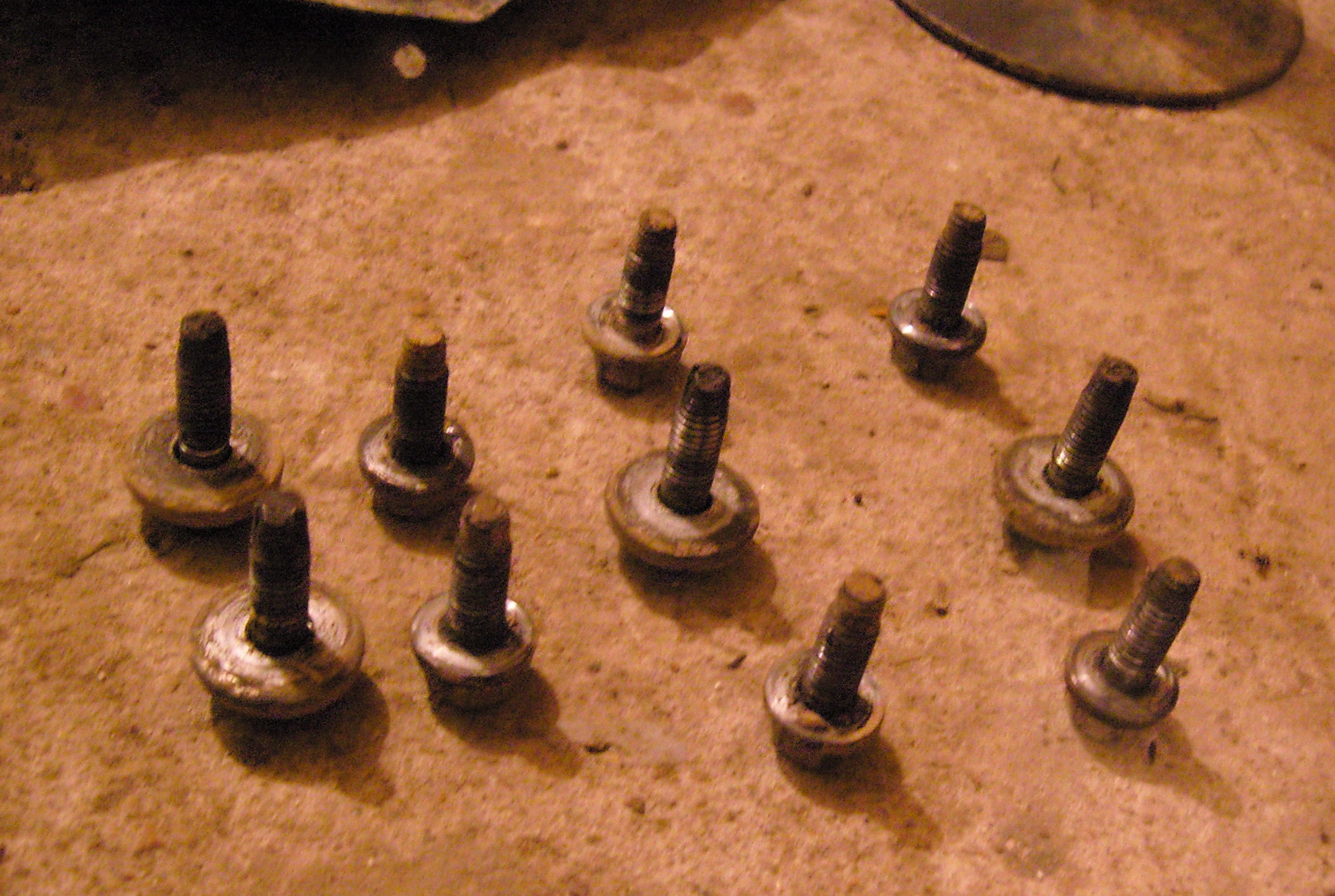

Откручиваем уголки...

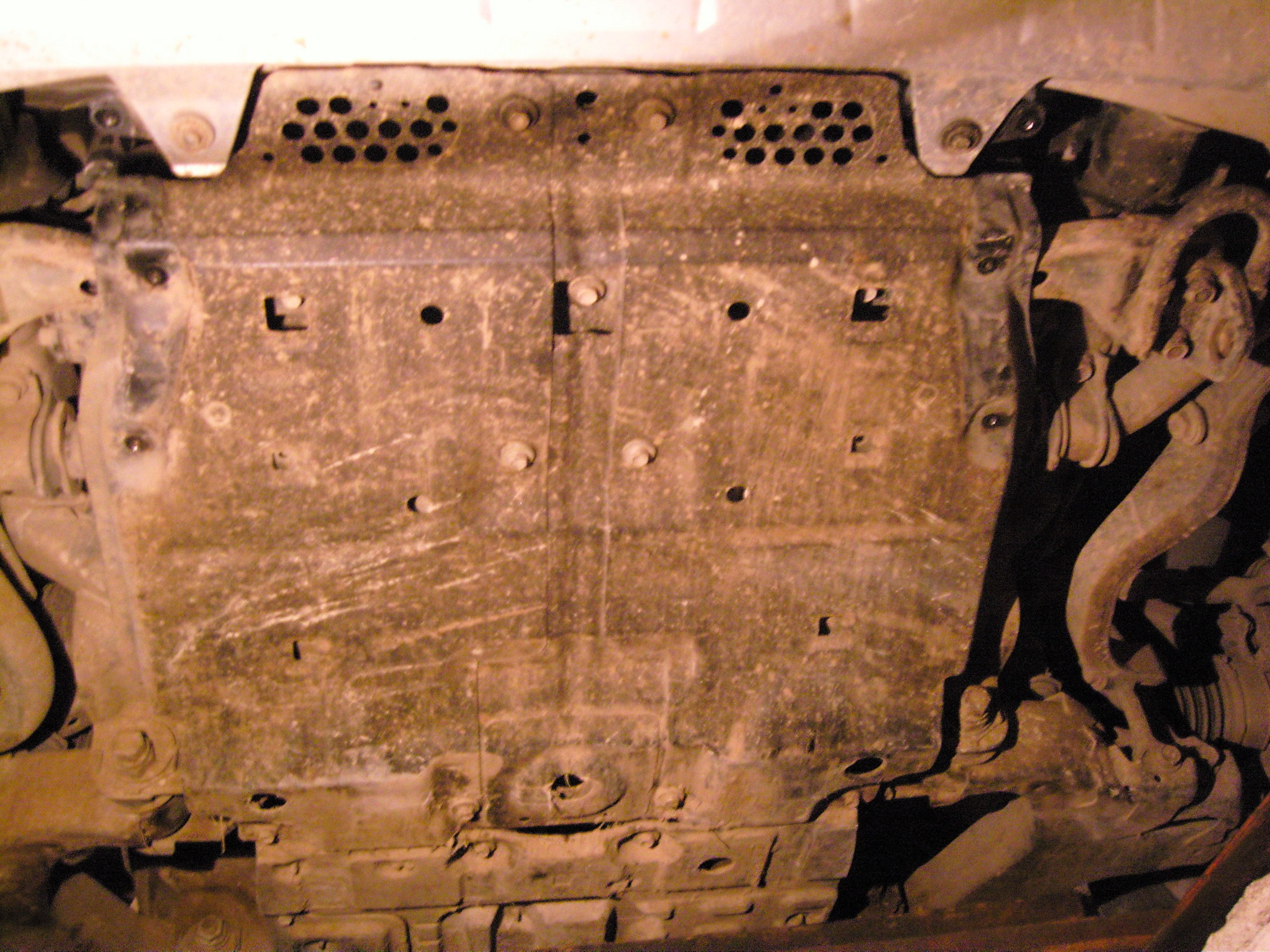

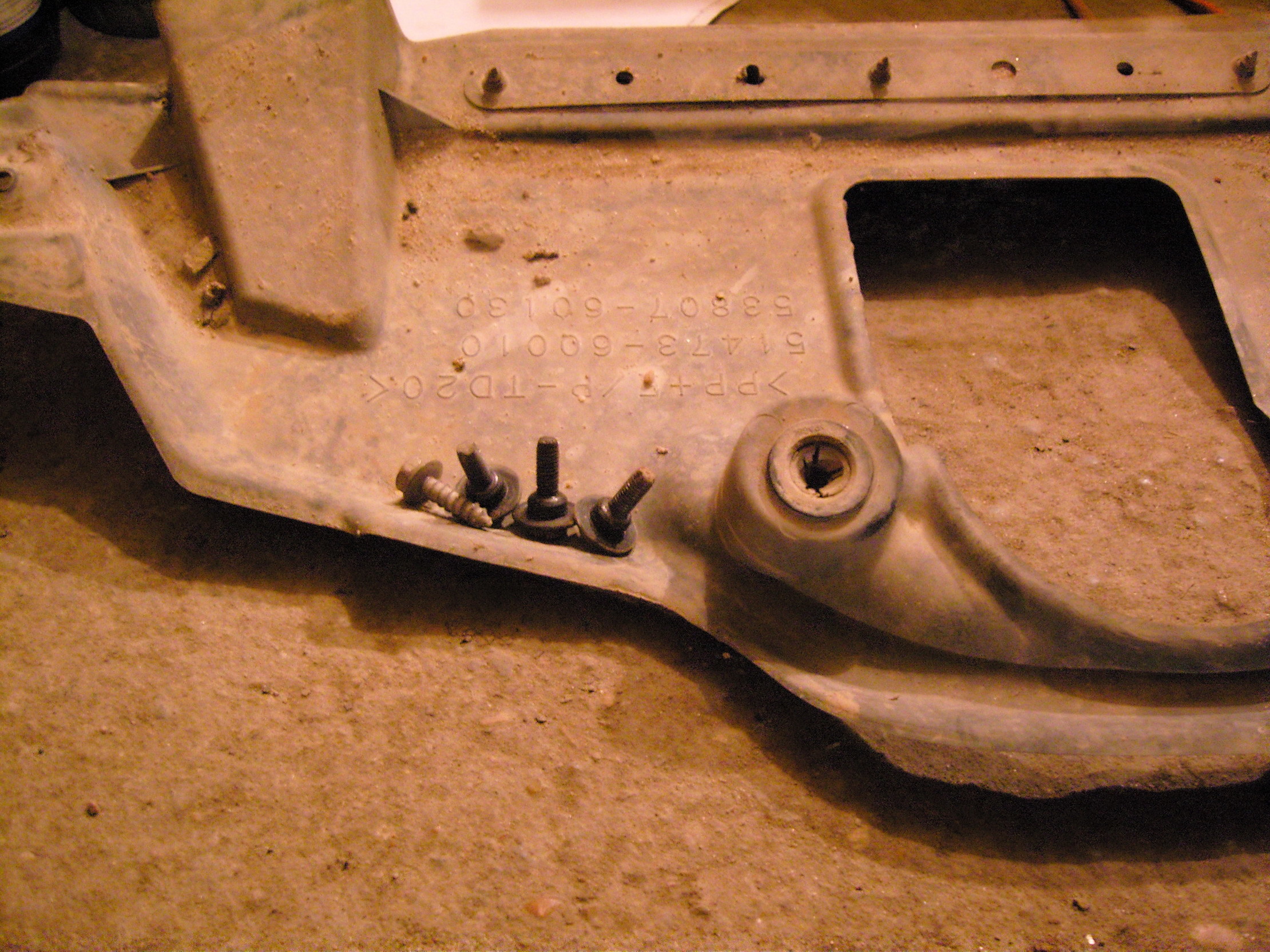

 защиту...

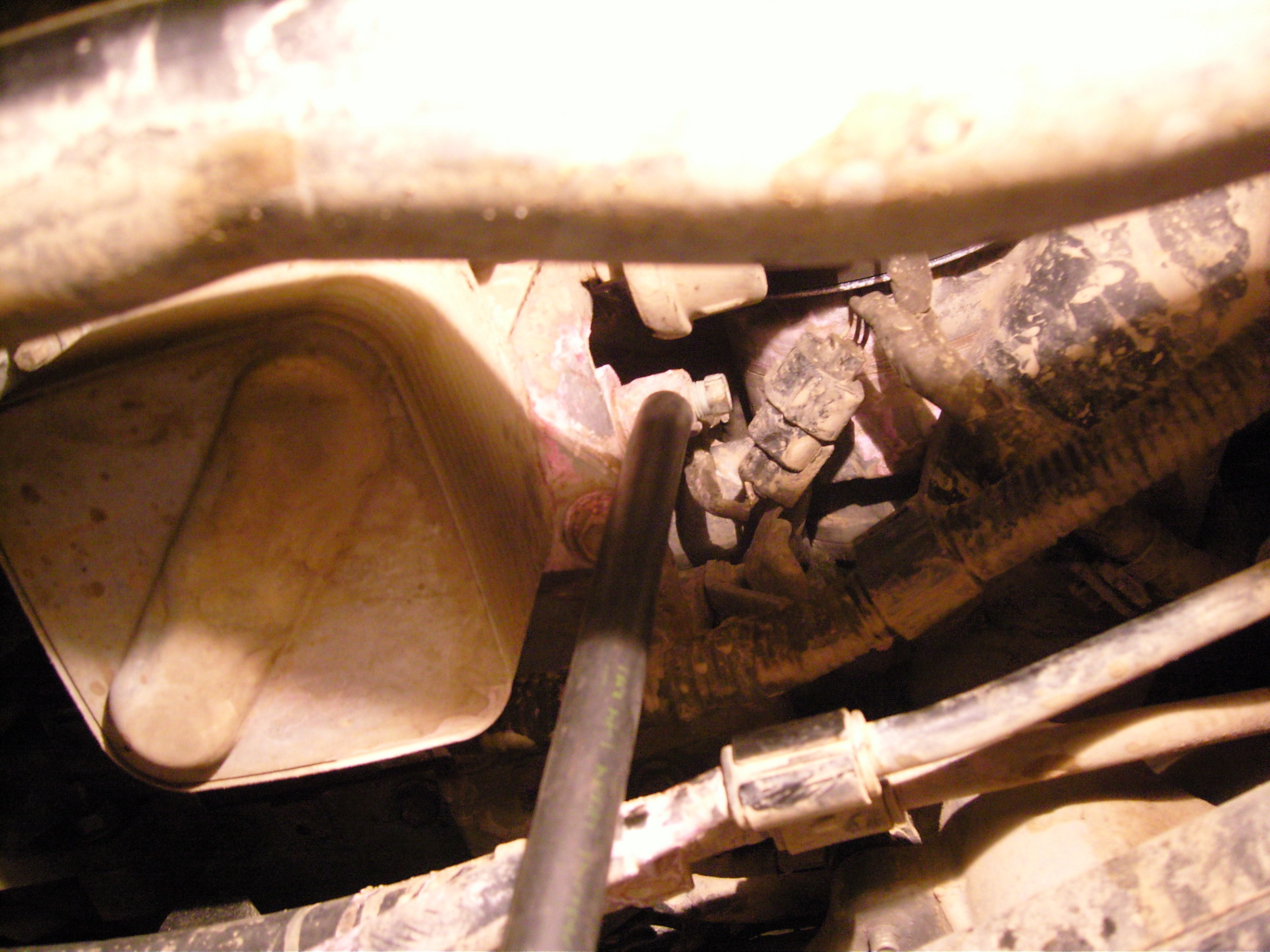

Сливаем ОЖ через кран теплообменника

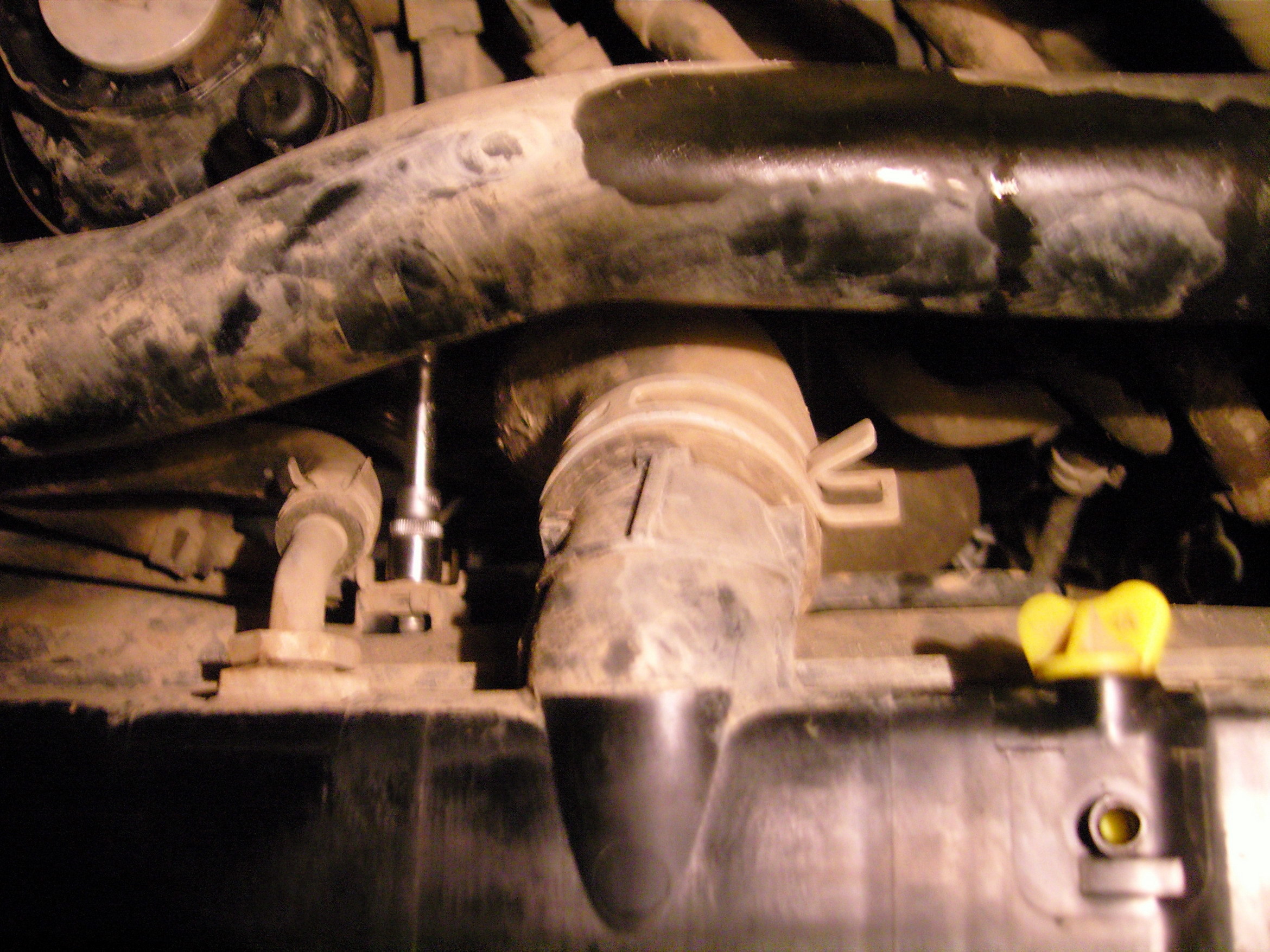

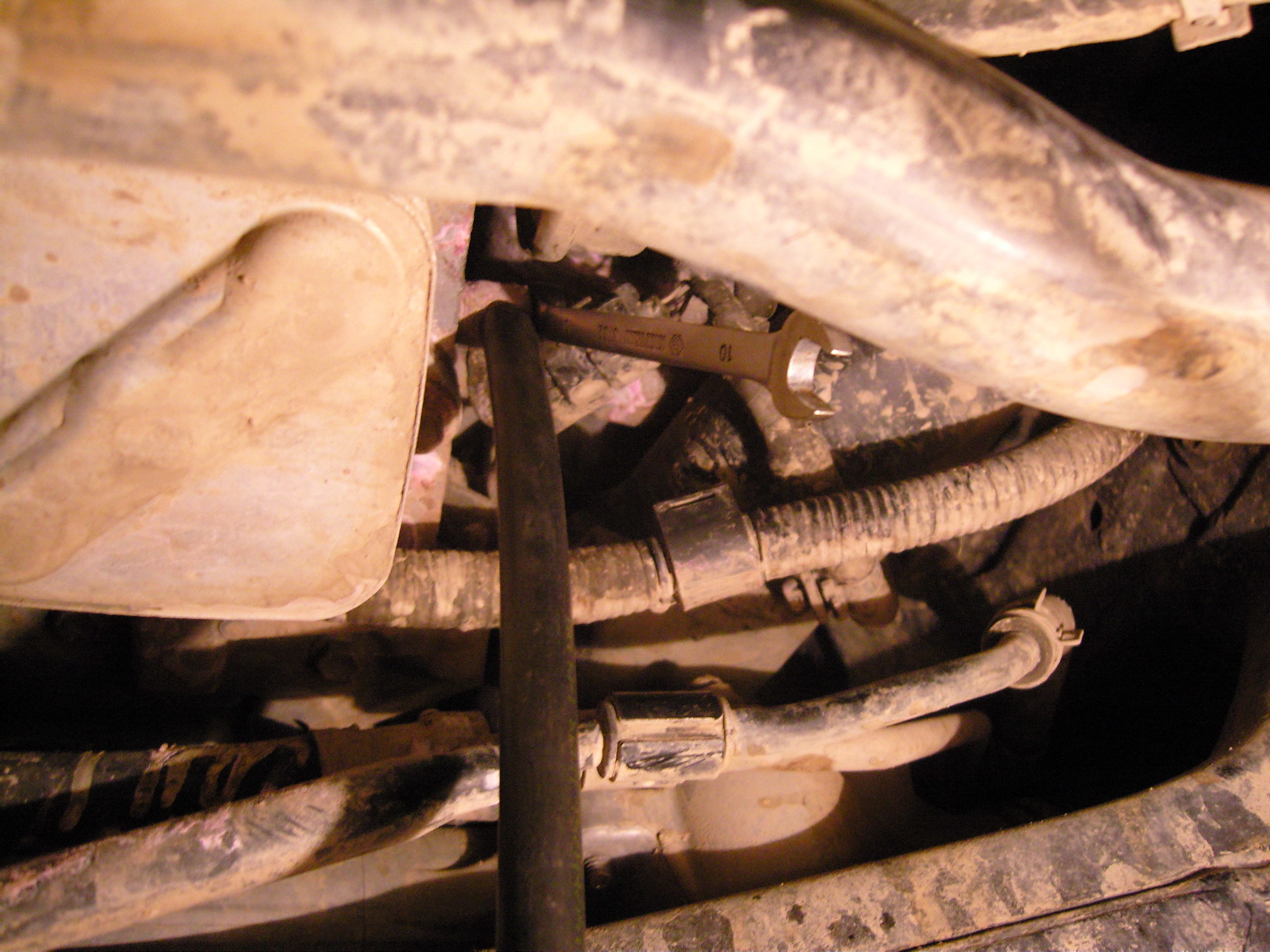

и кран радиатора





Изменено пользователем Бегемот147

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

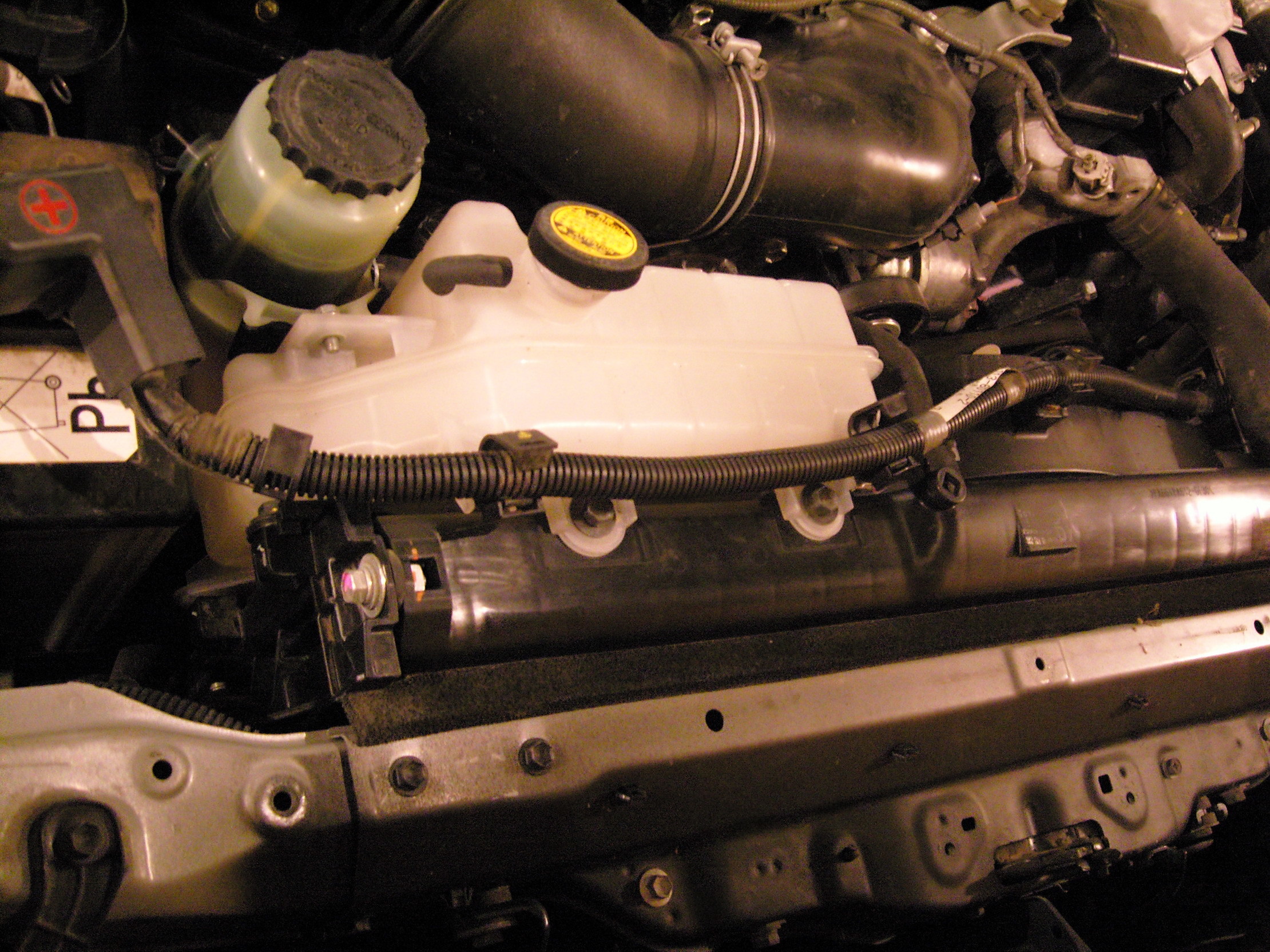

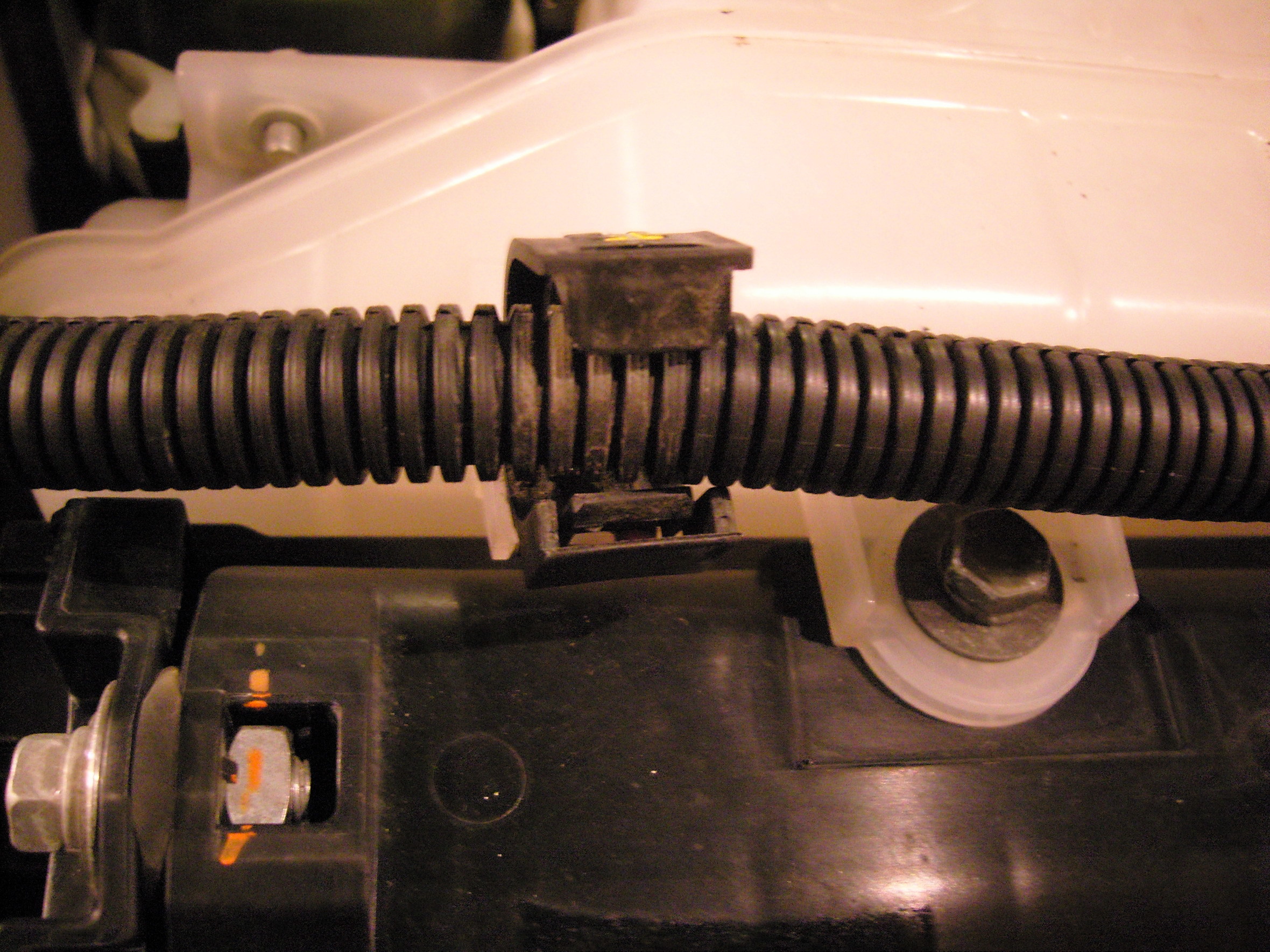

Отщелкиваем крепления плюсового проводаSNC14168.thumb.jpg.a9bc3936eb46dd7fccd64497da6d8825.jpg

и снимаем его

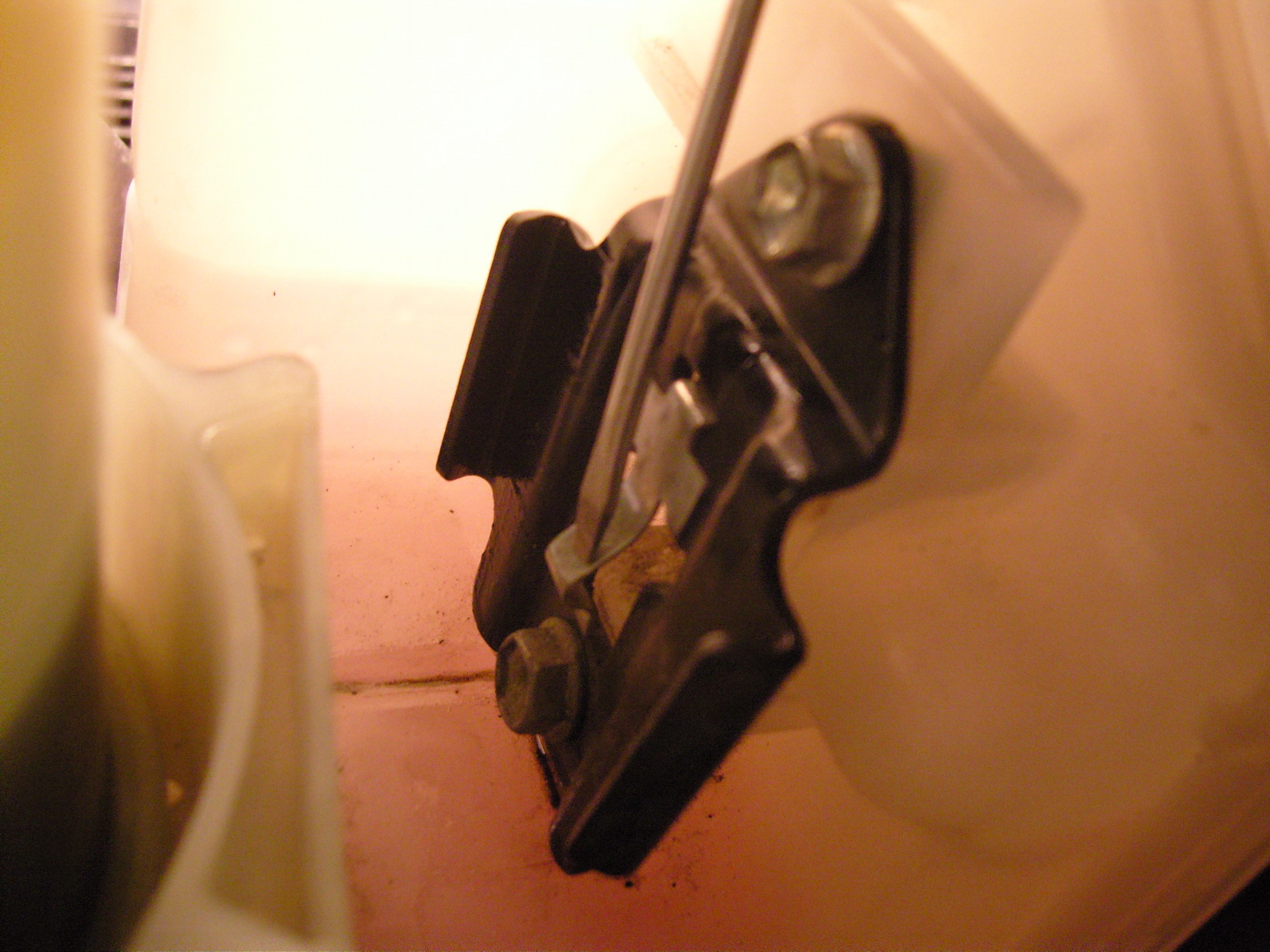

нажав на язычек


снимаем бачек гур

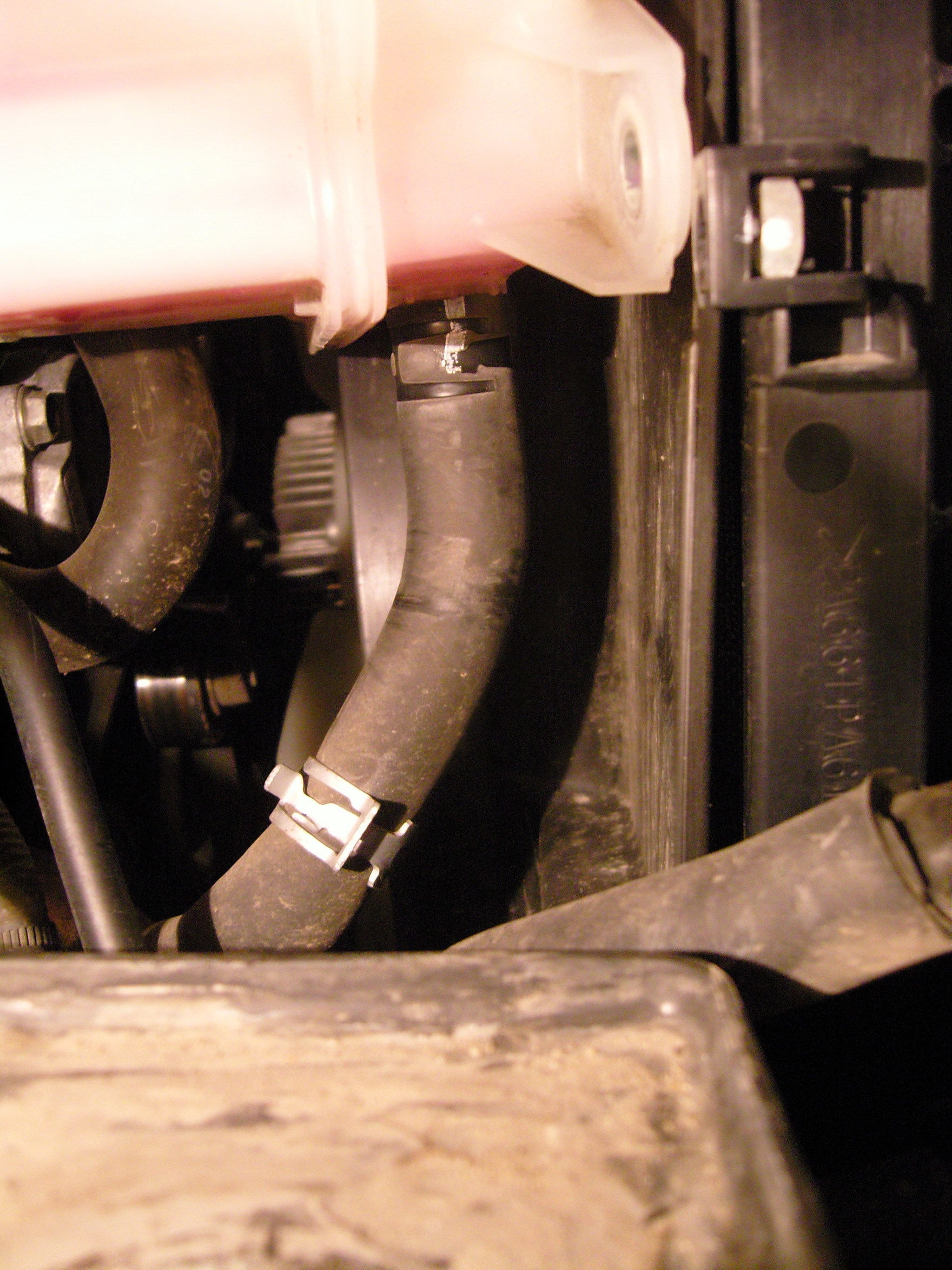

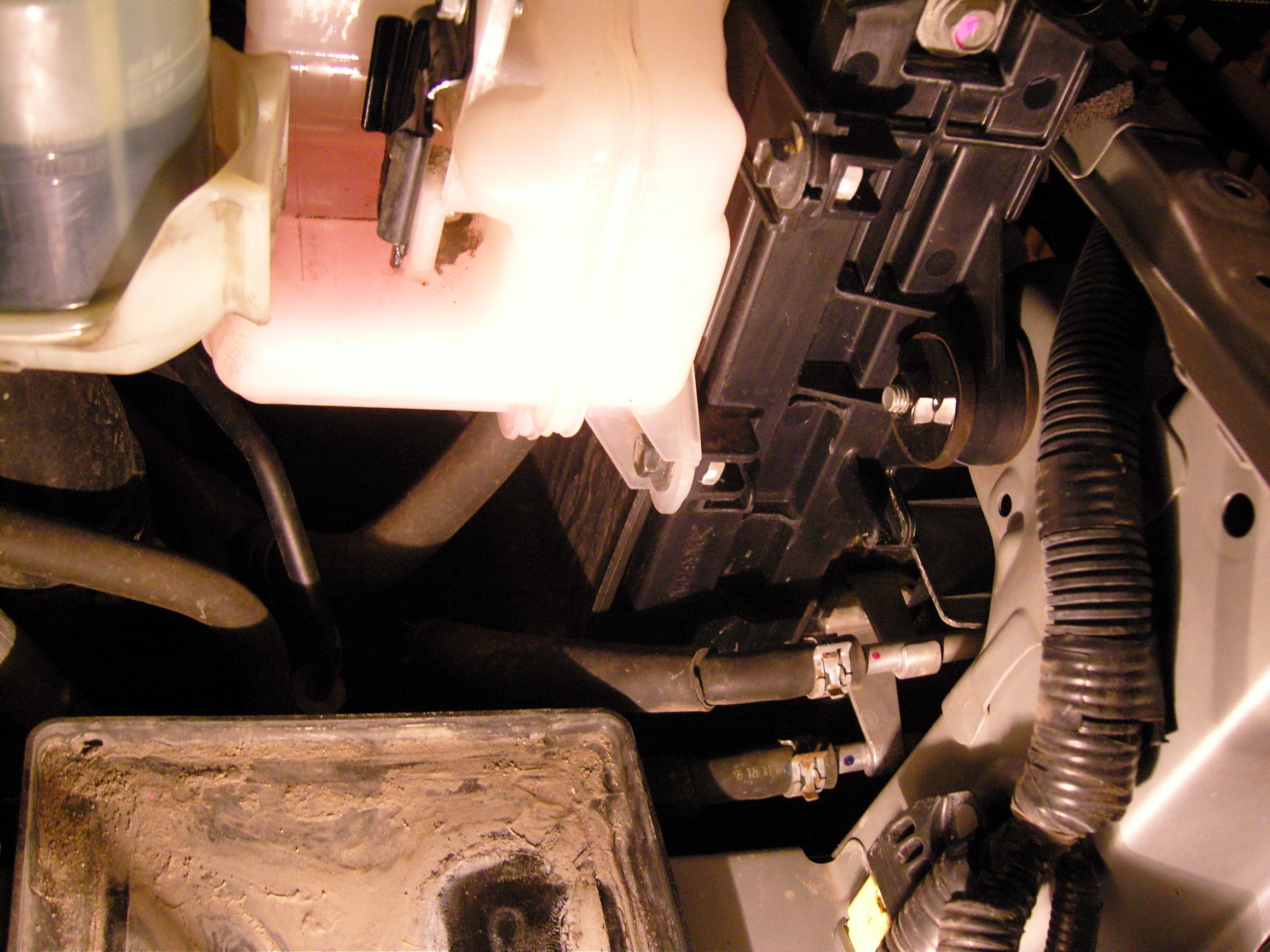

отсоединяем нижний шланг от расширительного бачка

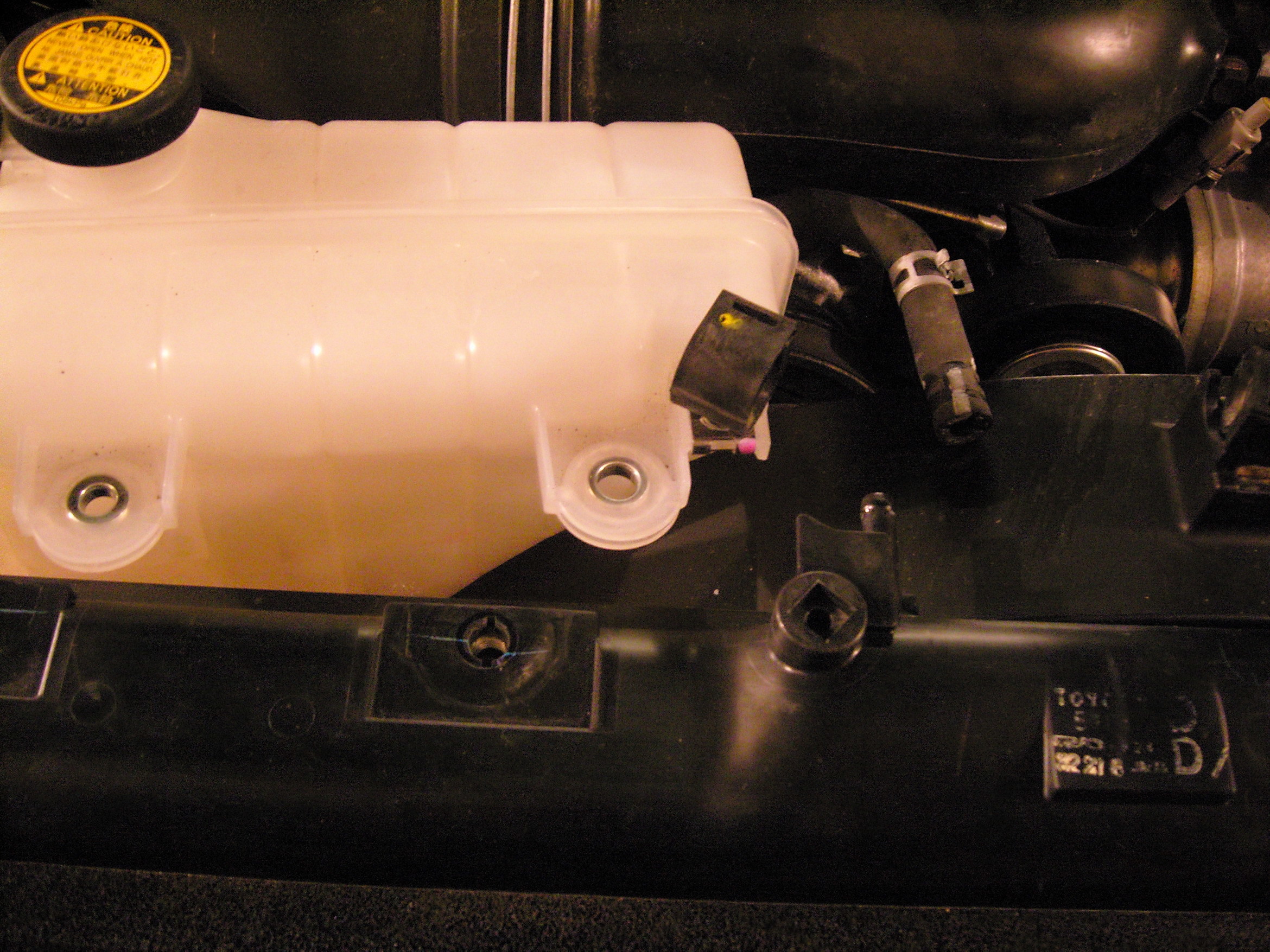

снимаем его отвернув нижний и верхние болтыSNC14174.thumb.jpg.4c65159765bd2338f4d427db3a478b8c.jpg

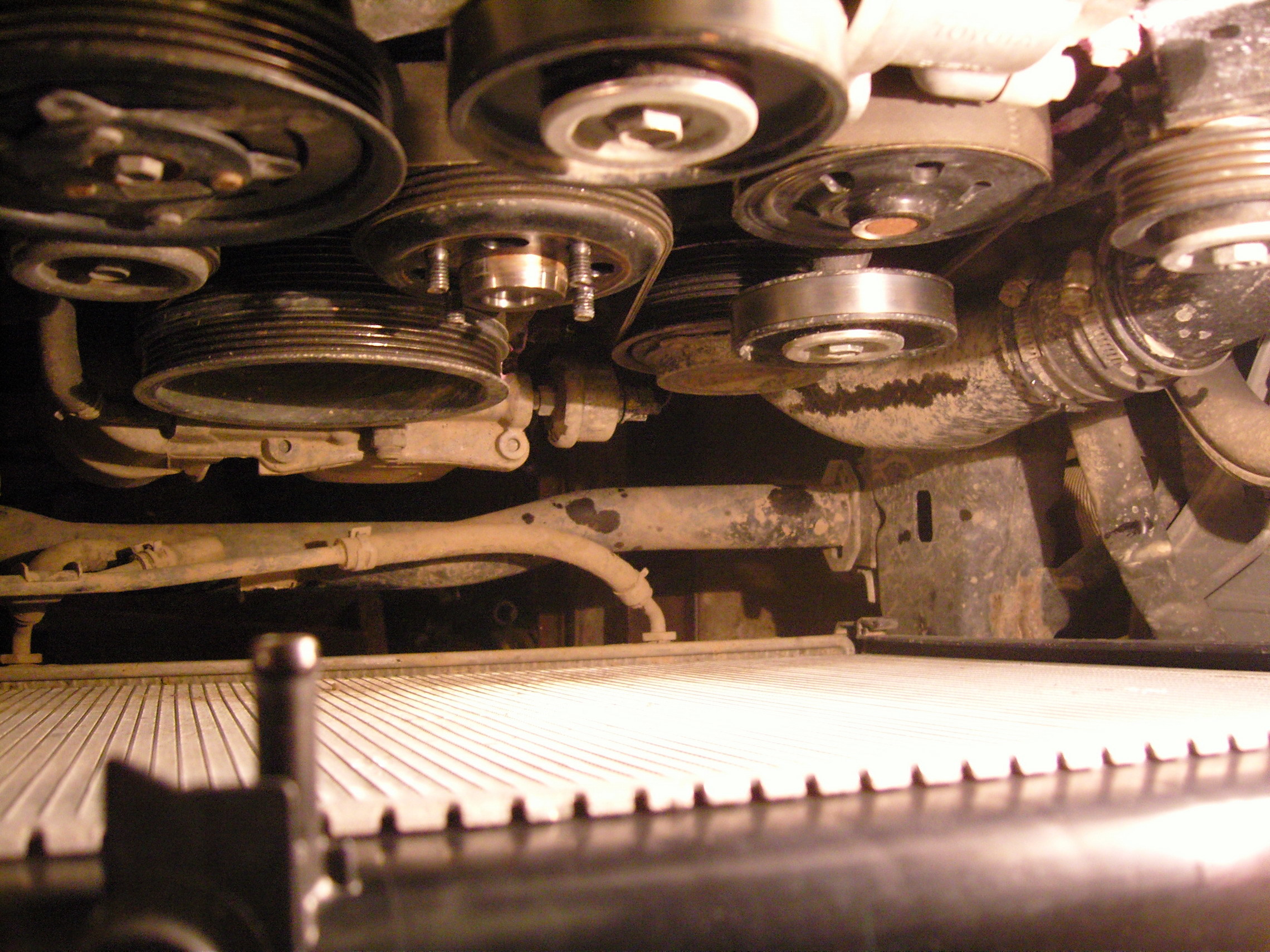

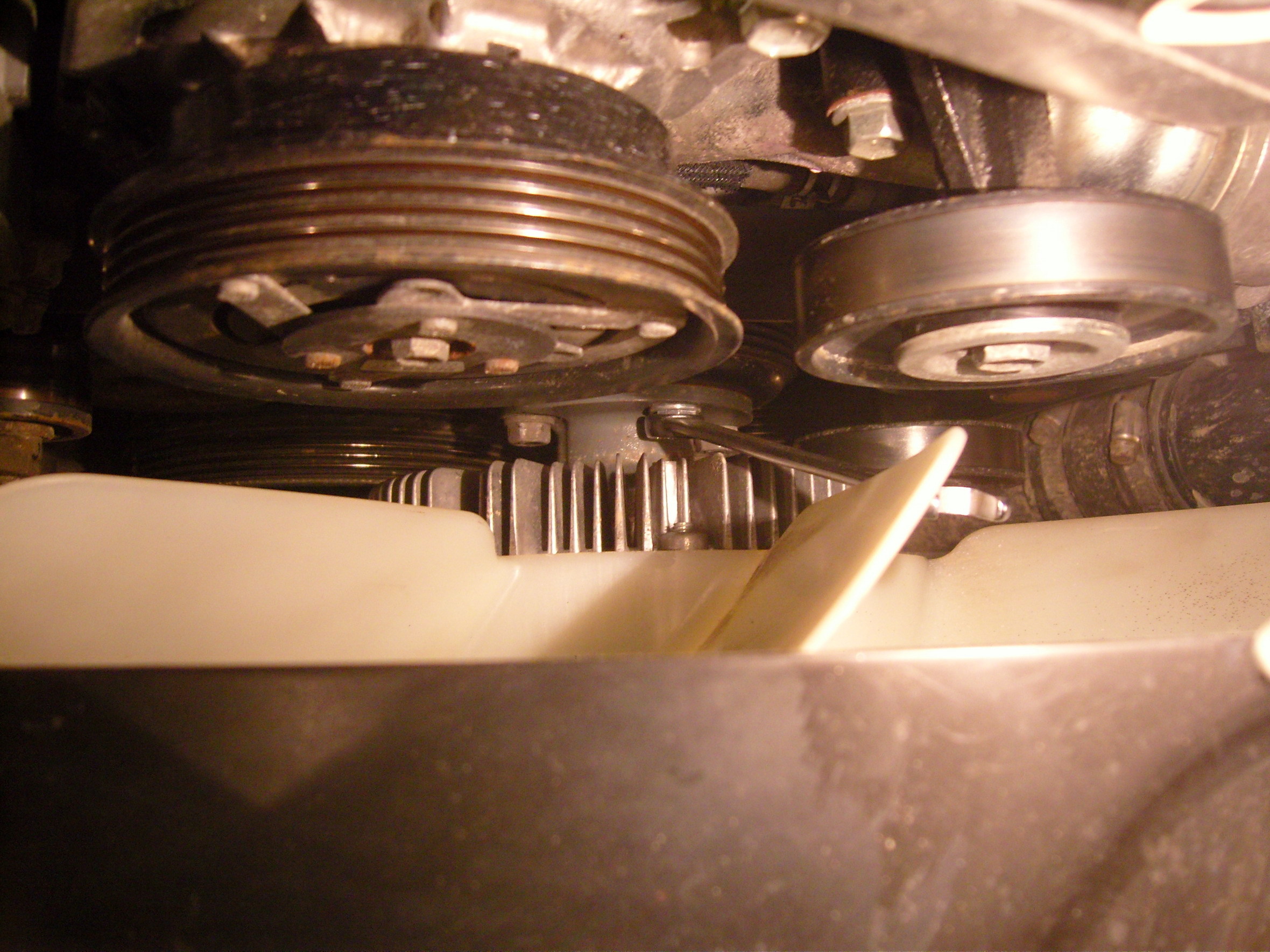

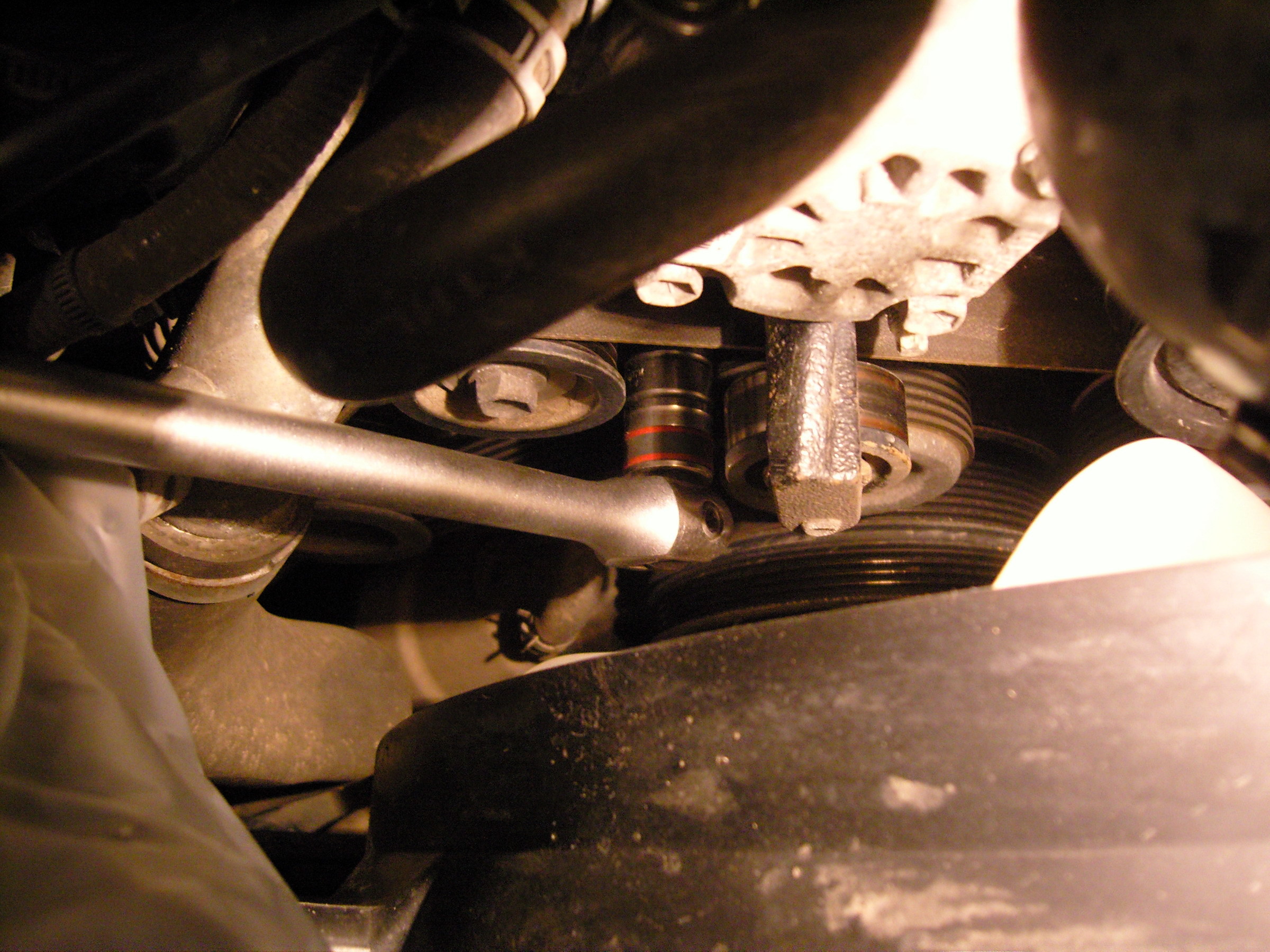

откручиваем четыре болта вискомуфты


болт крепления трубок акпп


вытаскиваем кожух пропеллера вместе с муфтой. Внизу  на радиаторе видны защелки,куды кожух вставляется.Чтоб добыть эту конструкцию,пришлось снять и верхний патрубок

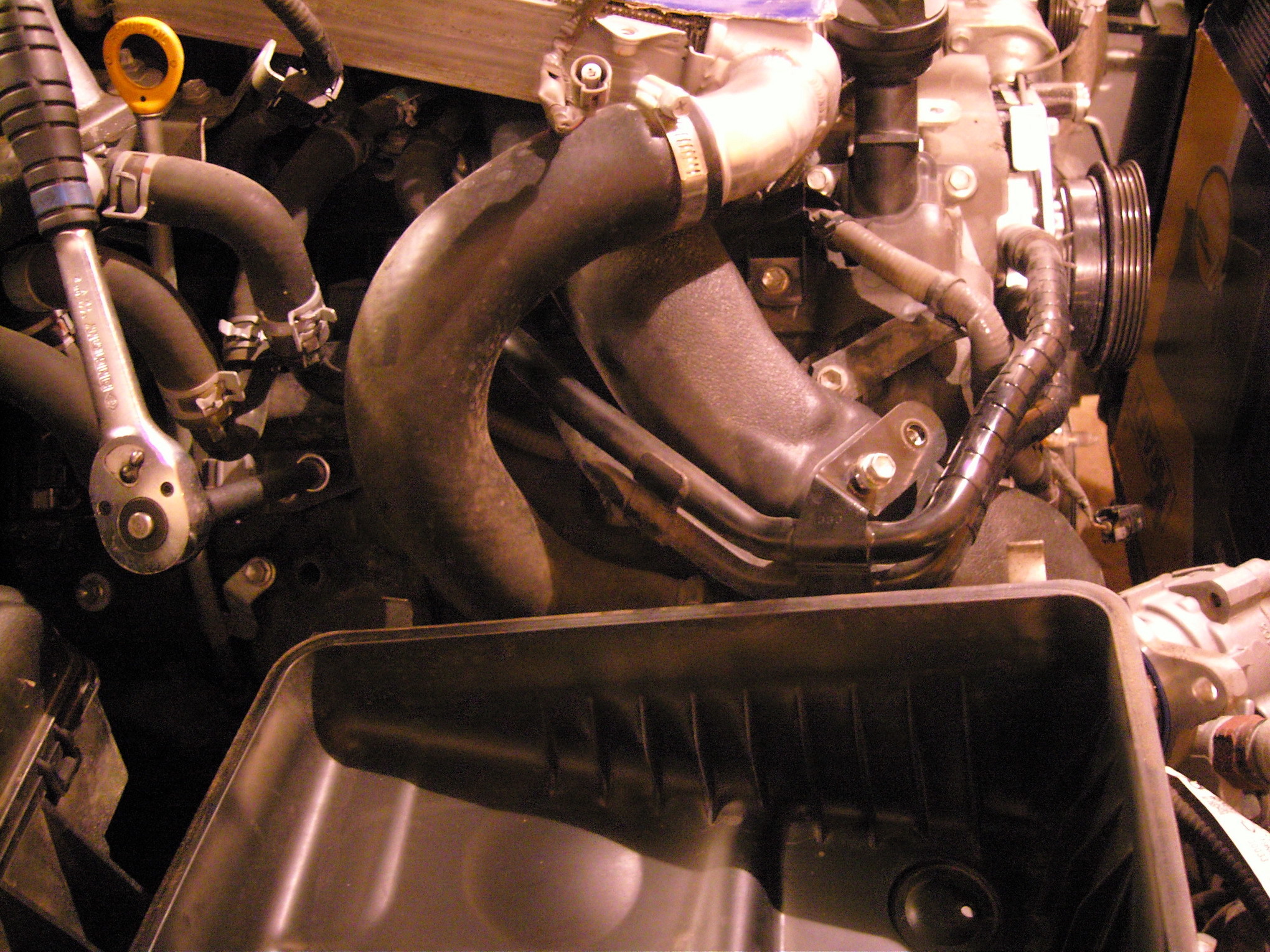

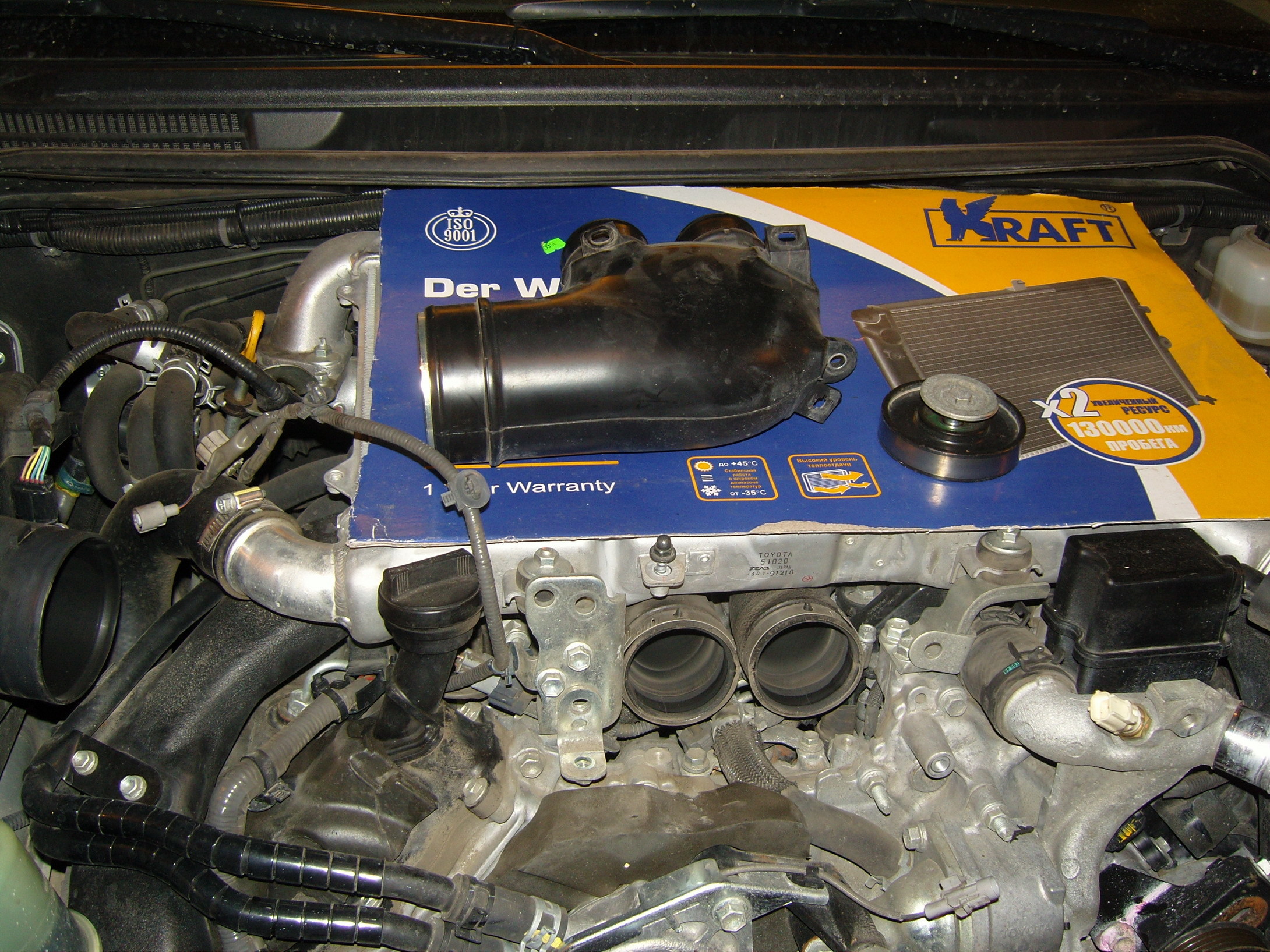

снимаем ремень,ролик,разбираем впуск


это тож отвиничиваем

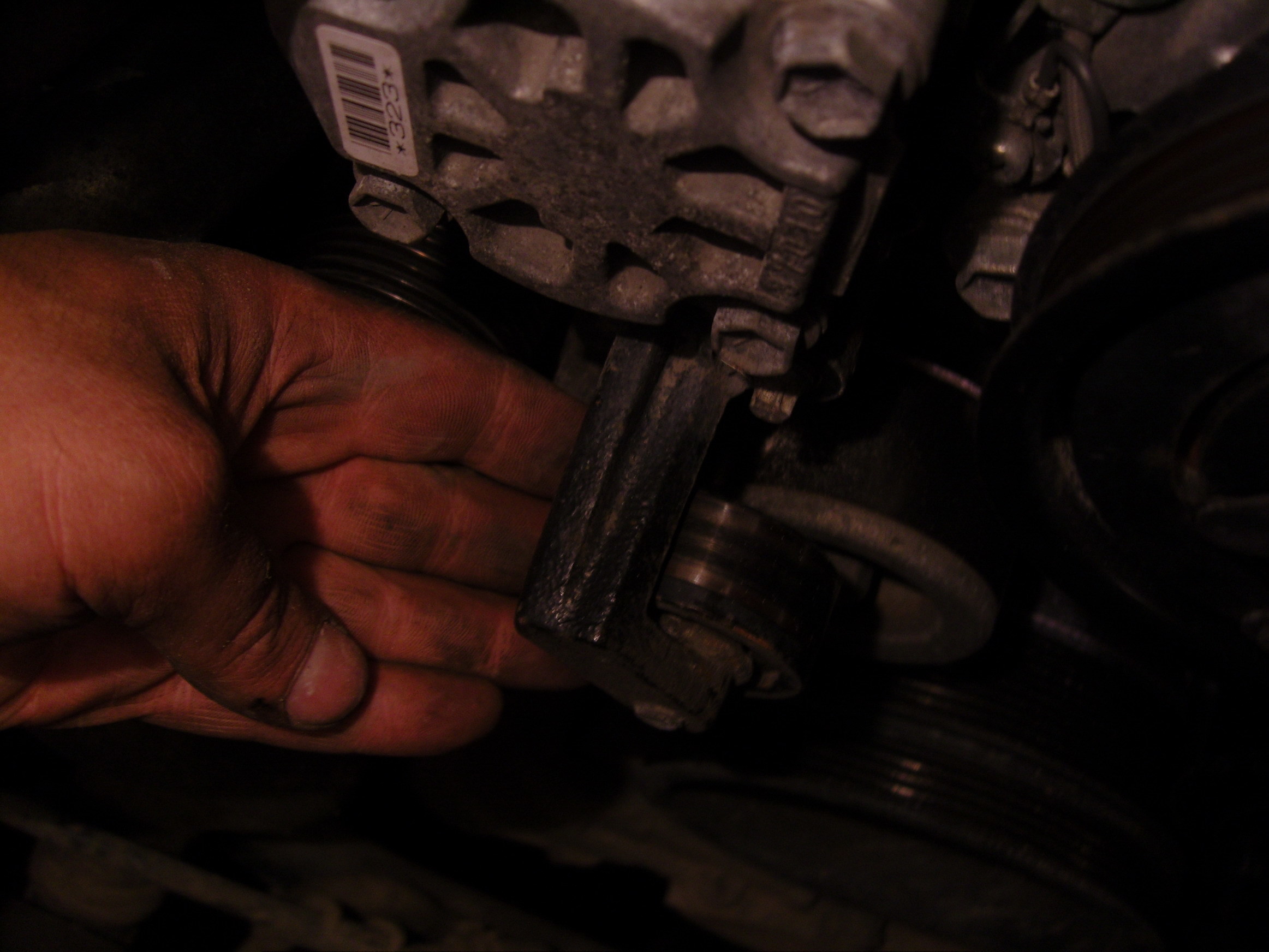

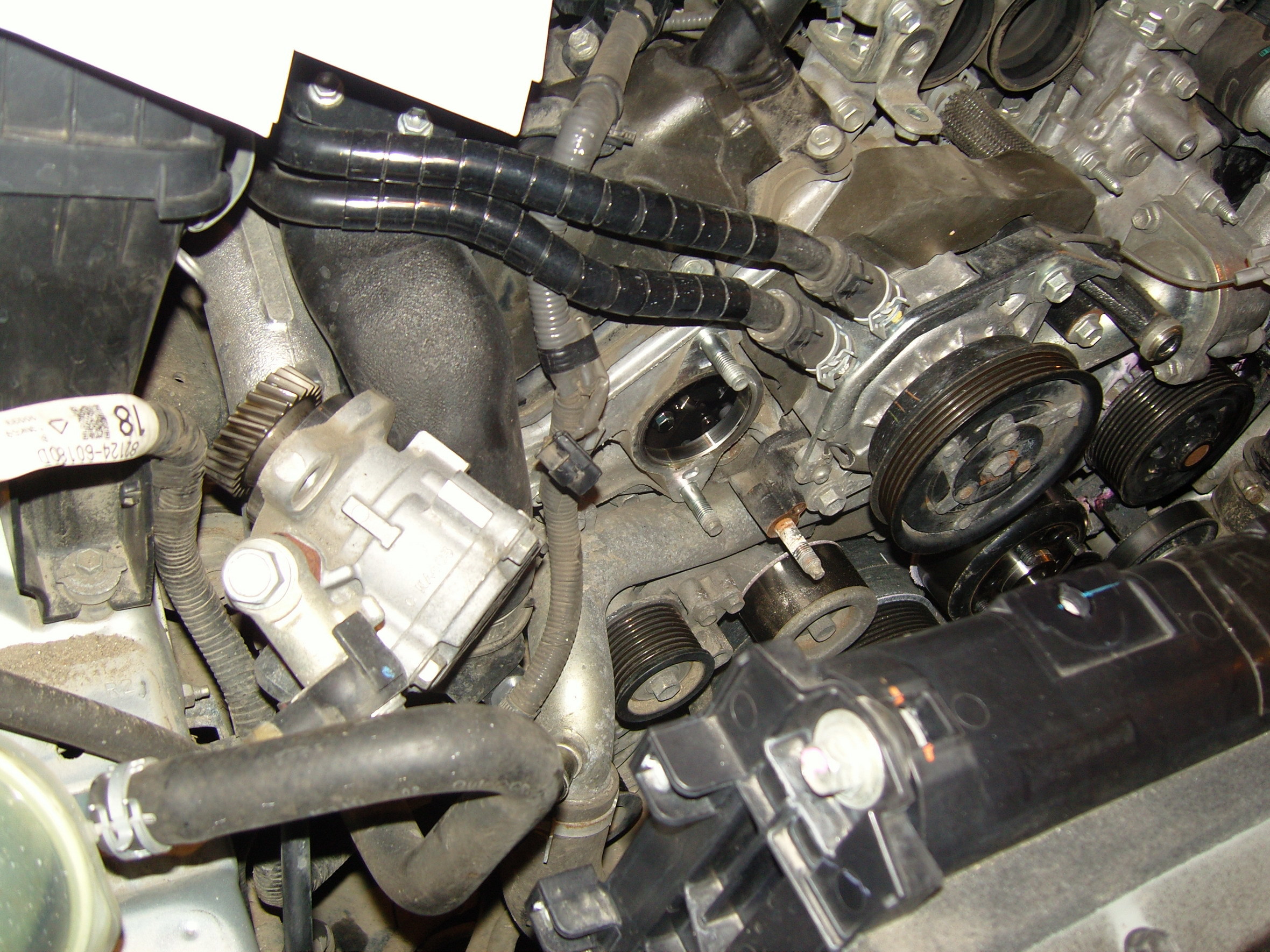

снимаем насос гур


откручиваем трубки догревателя



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

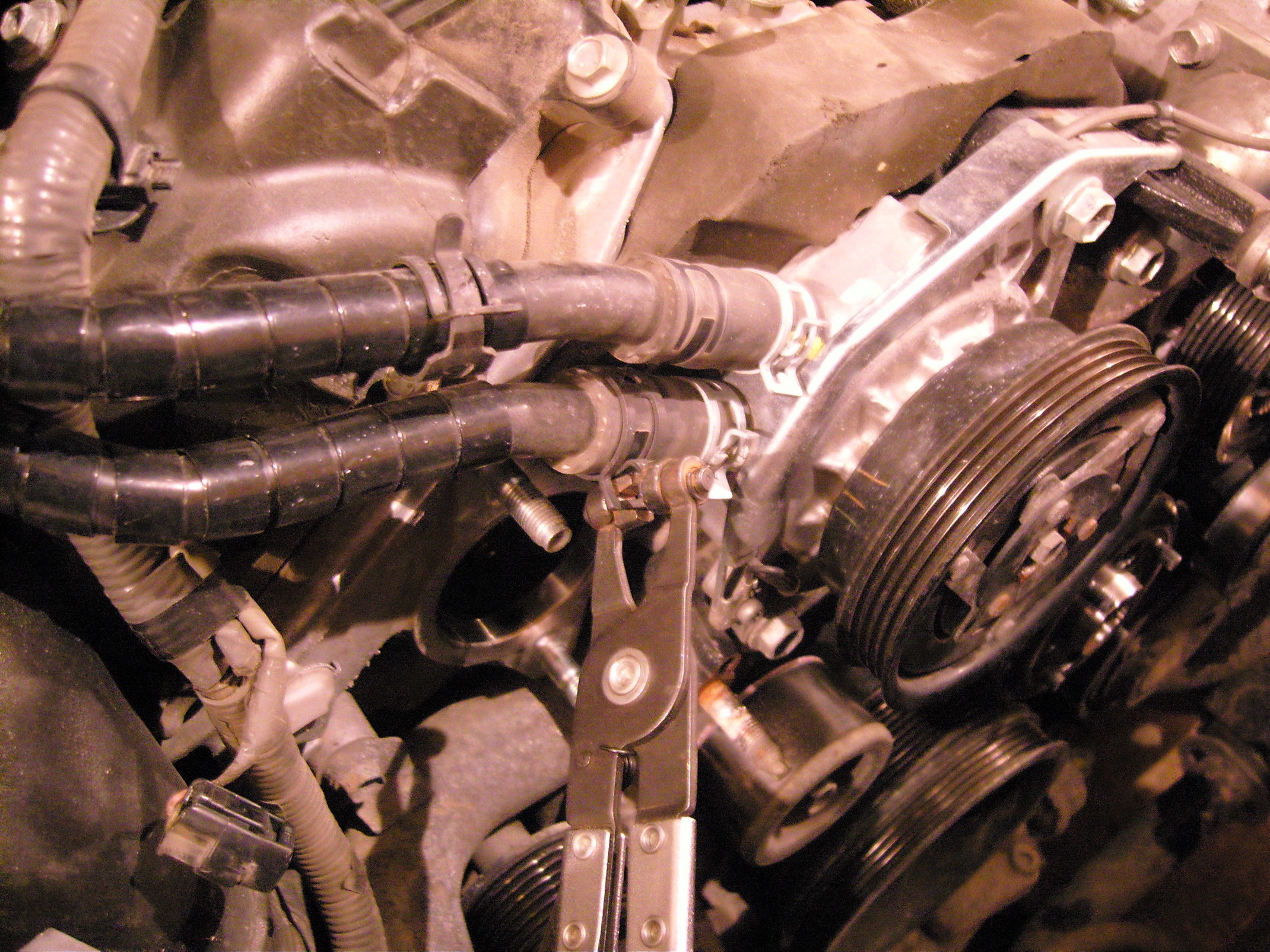

отсоединяем хомуты


снимаем догреватель,не забыв отщелкнуть разъем справа


кронштейн догревателя


крепления трубы


снимаем трубу

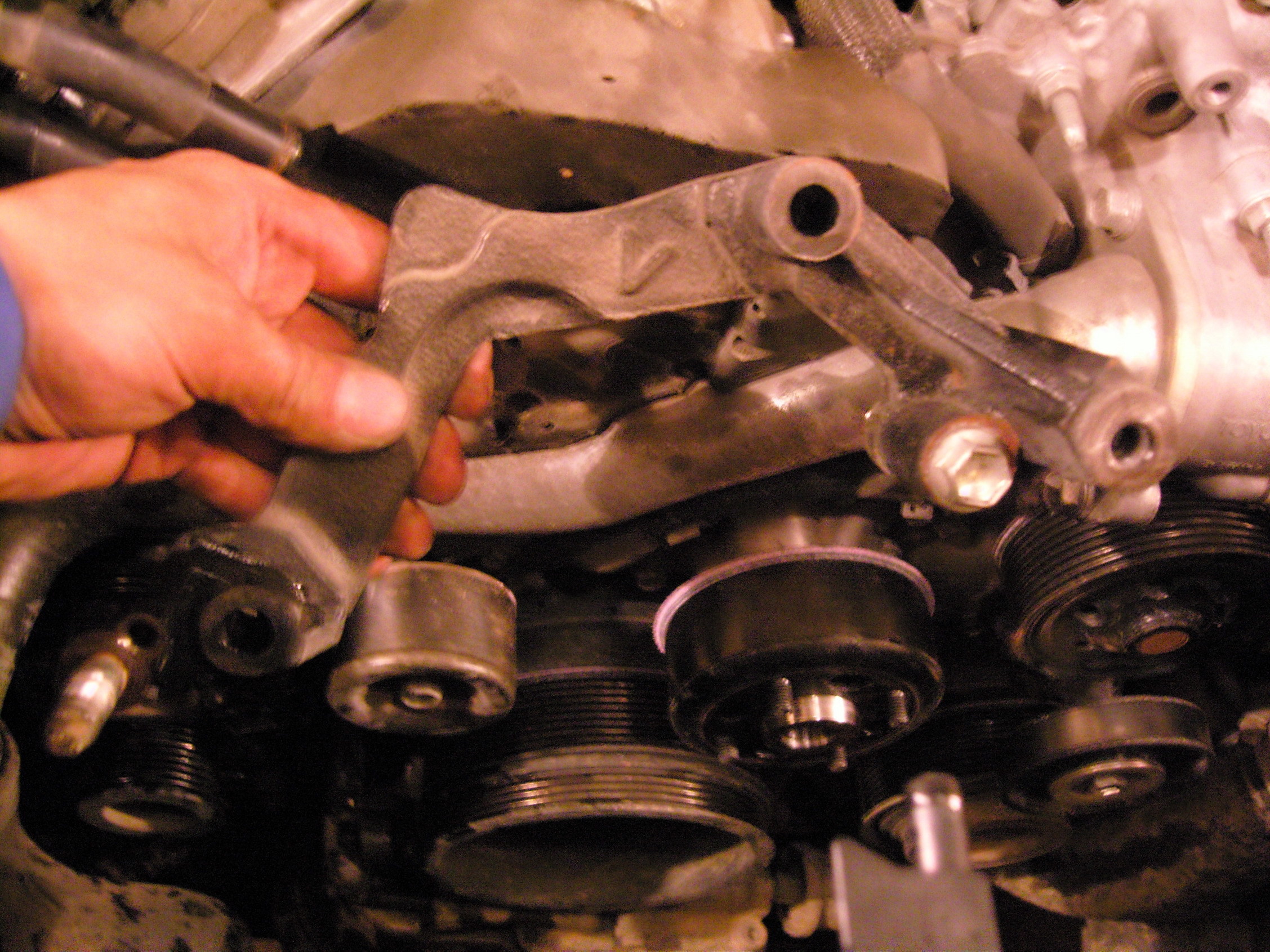

откручиваем кронштейн


снимаем шланг

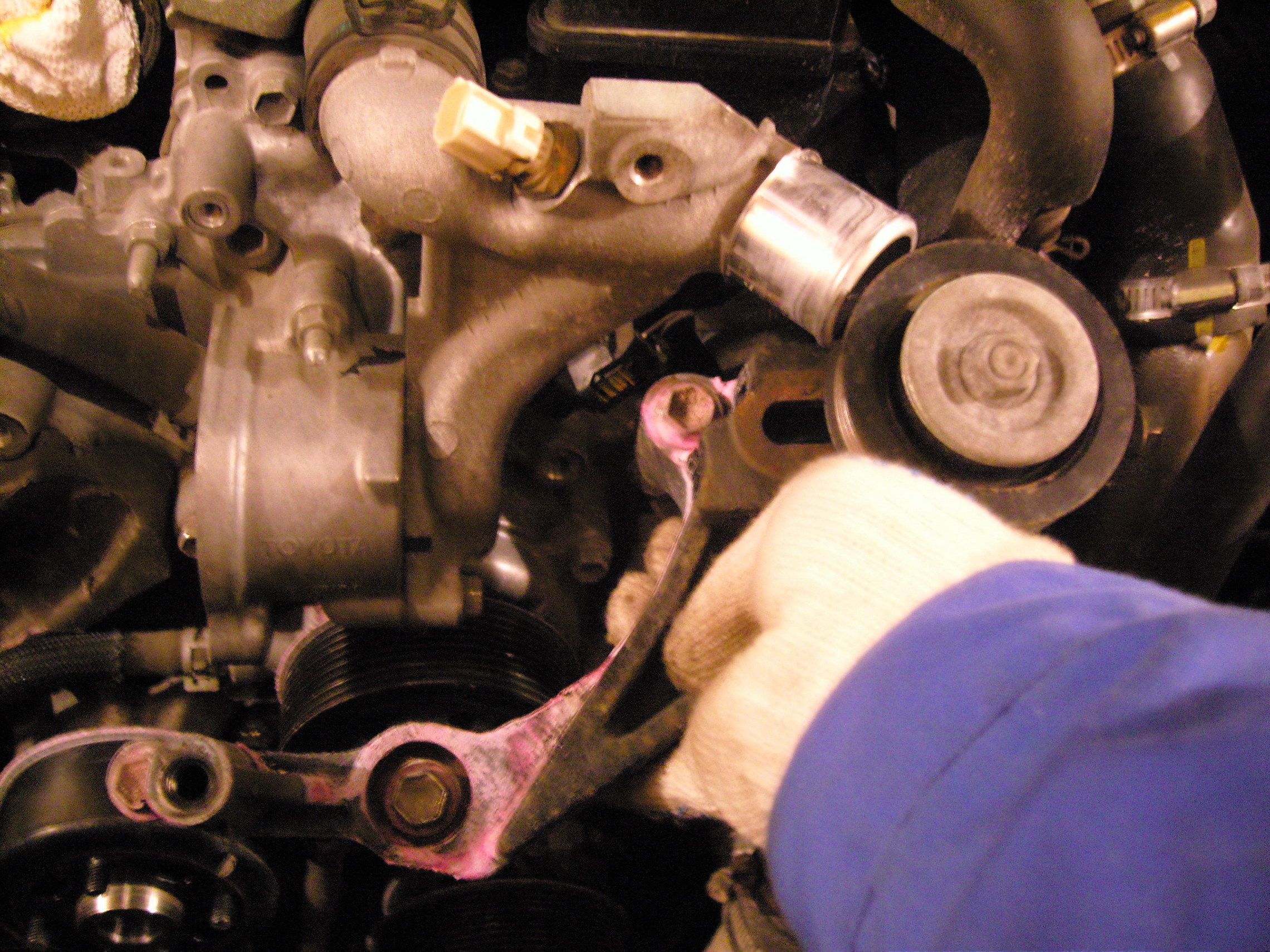

откручиваем болты сзади корпуса термостатаSNC14203.thumb.jpg.6c0b0824f7641dc3d7ecd480dd24aad7.jpg

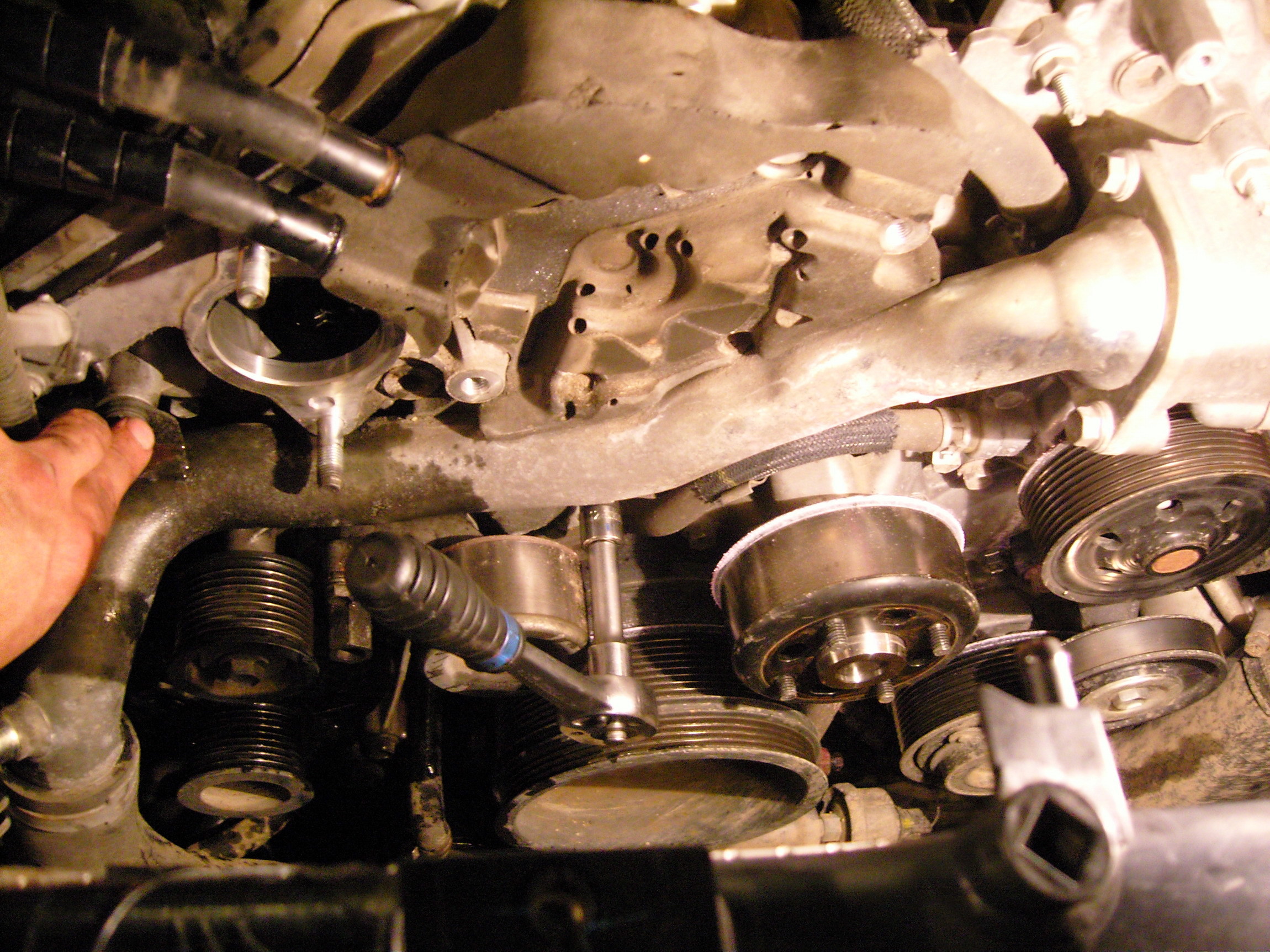

откручиваем опору пропеллера

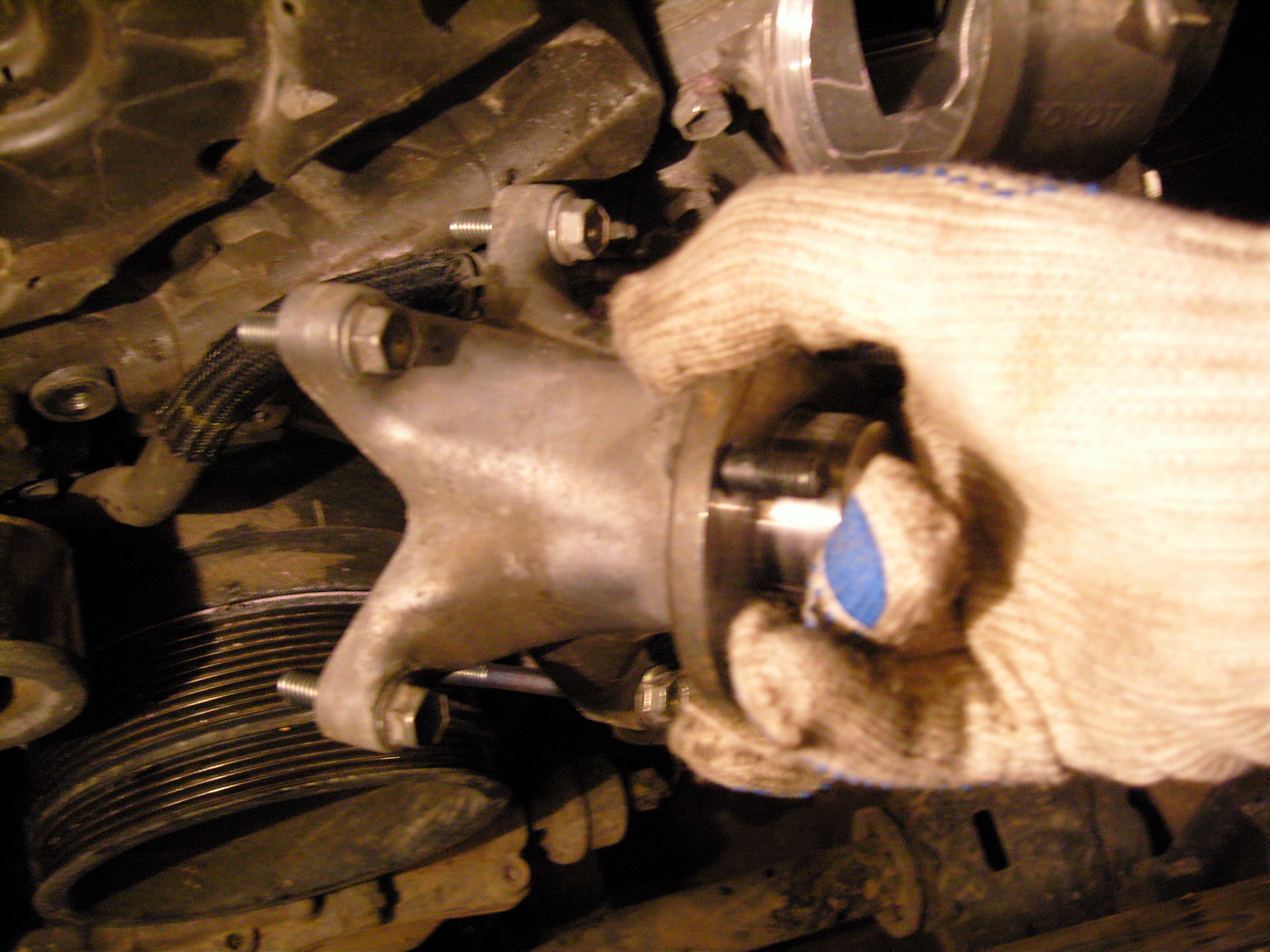

SNC14205.thumb.jpg.e0dce97baf0b2c3c0b93358dc87b6362.jpgSNC14204.thumb.jpg.e53a054bbd23d0f61adbc585a98a4f49.jpg

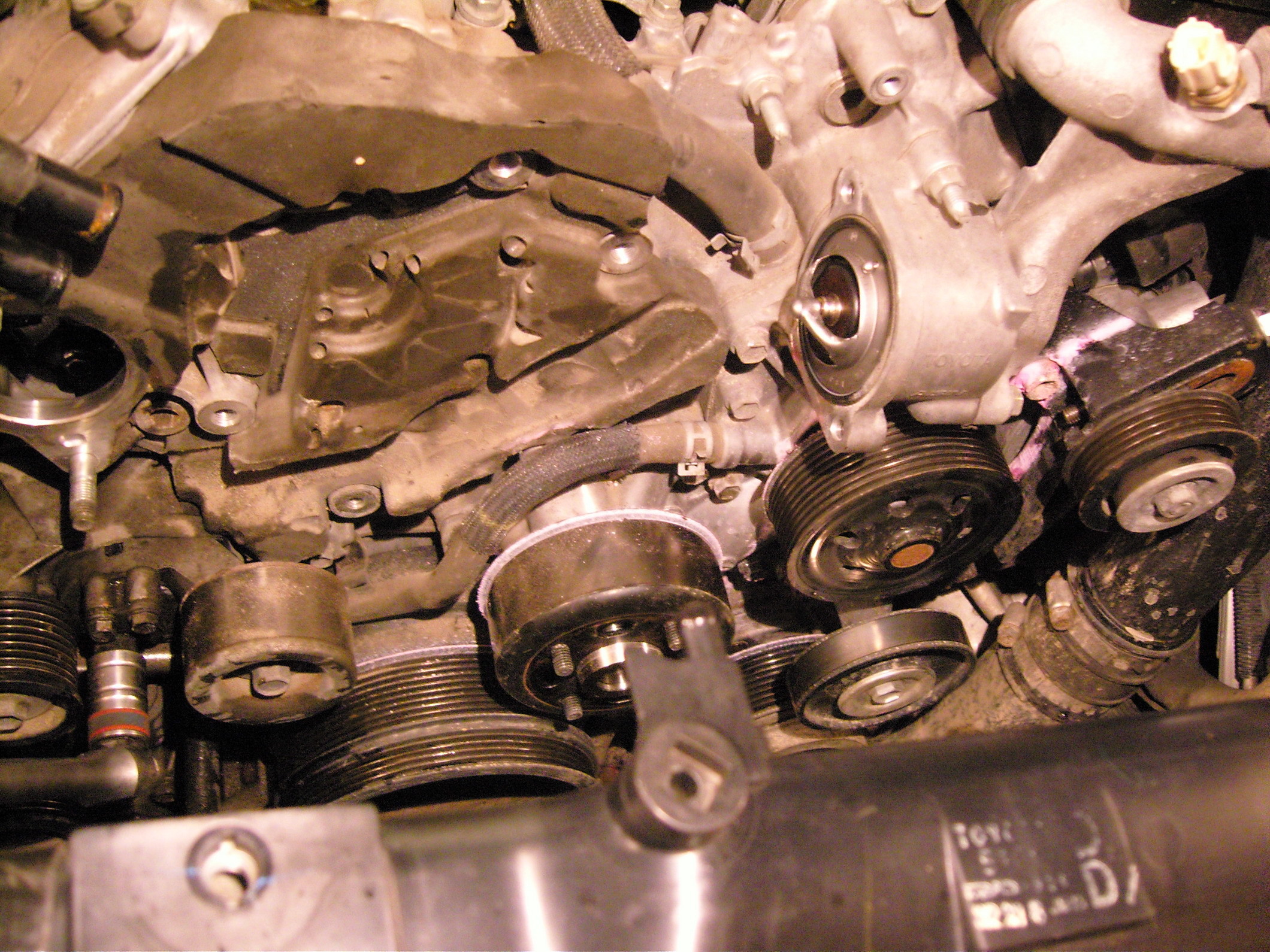

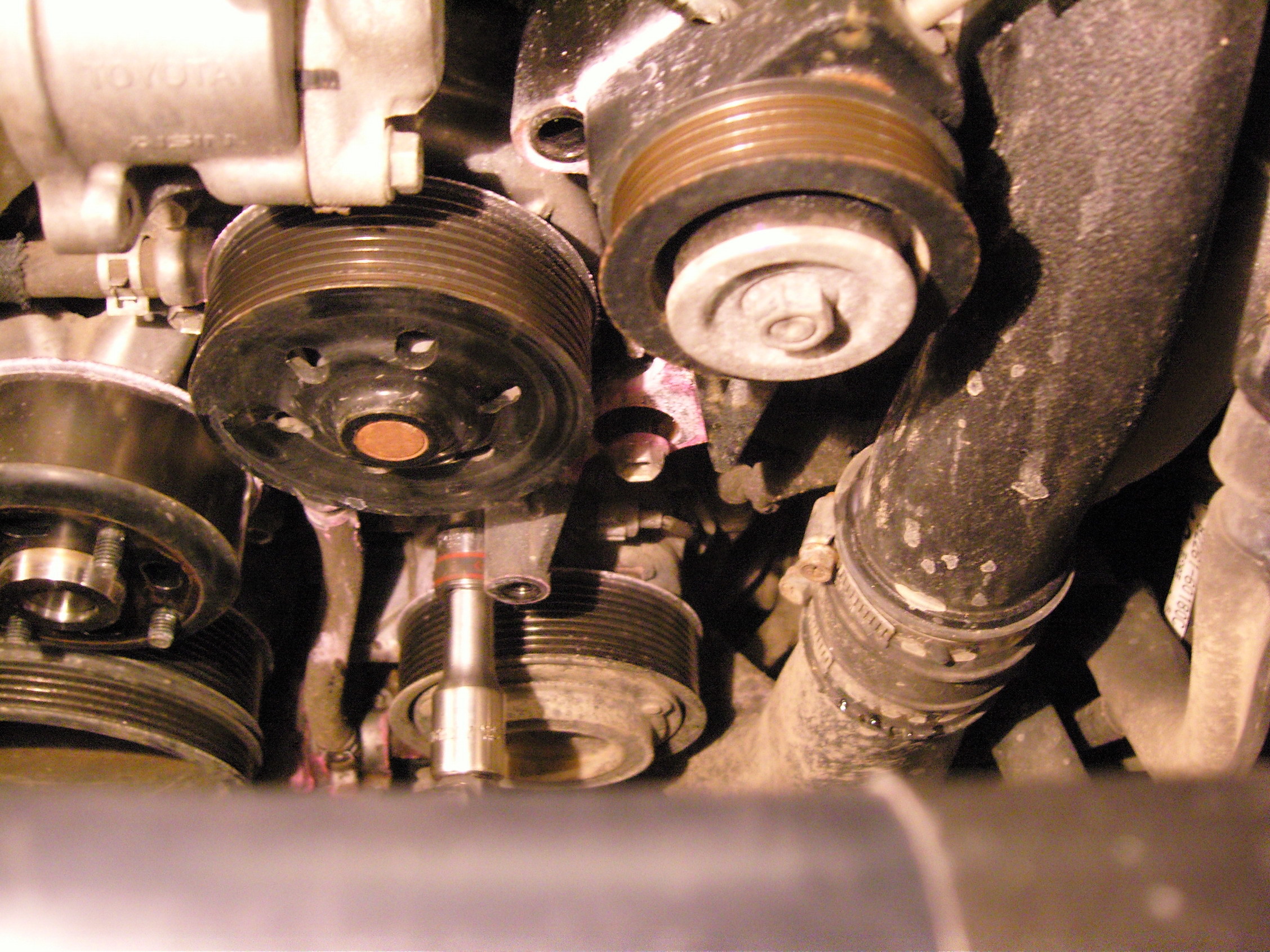

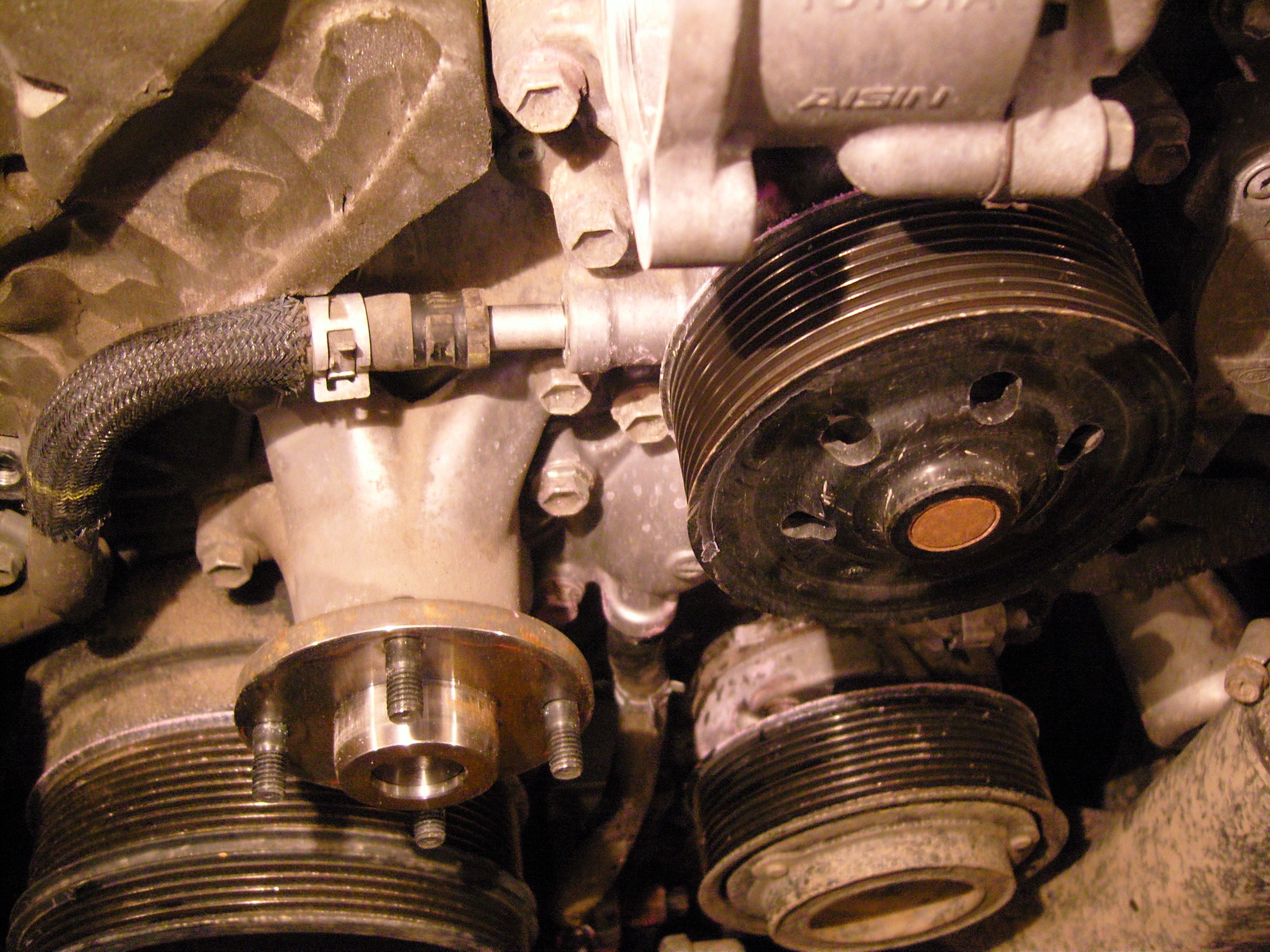

болты помпы

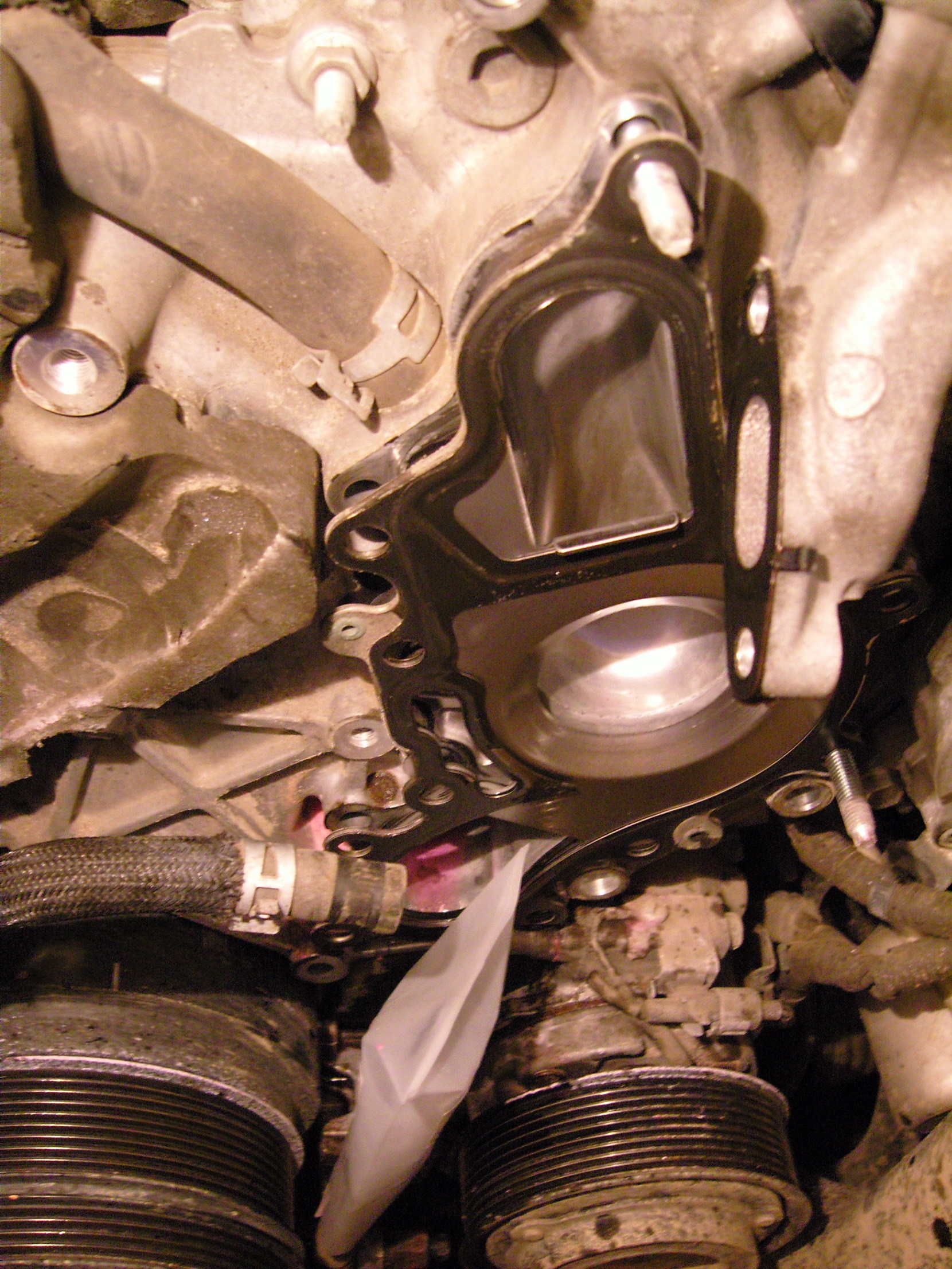

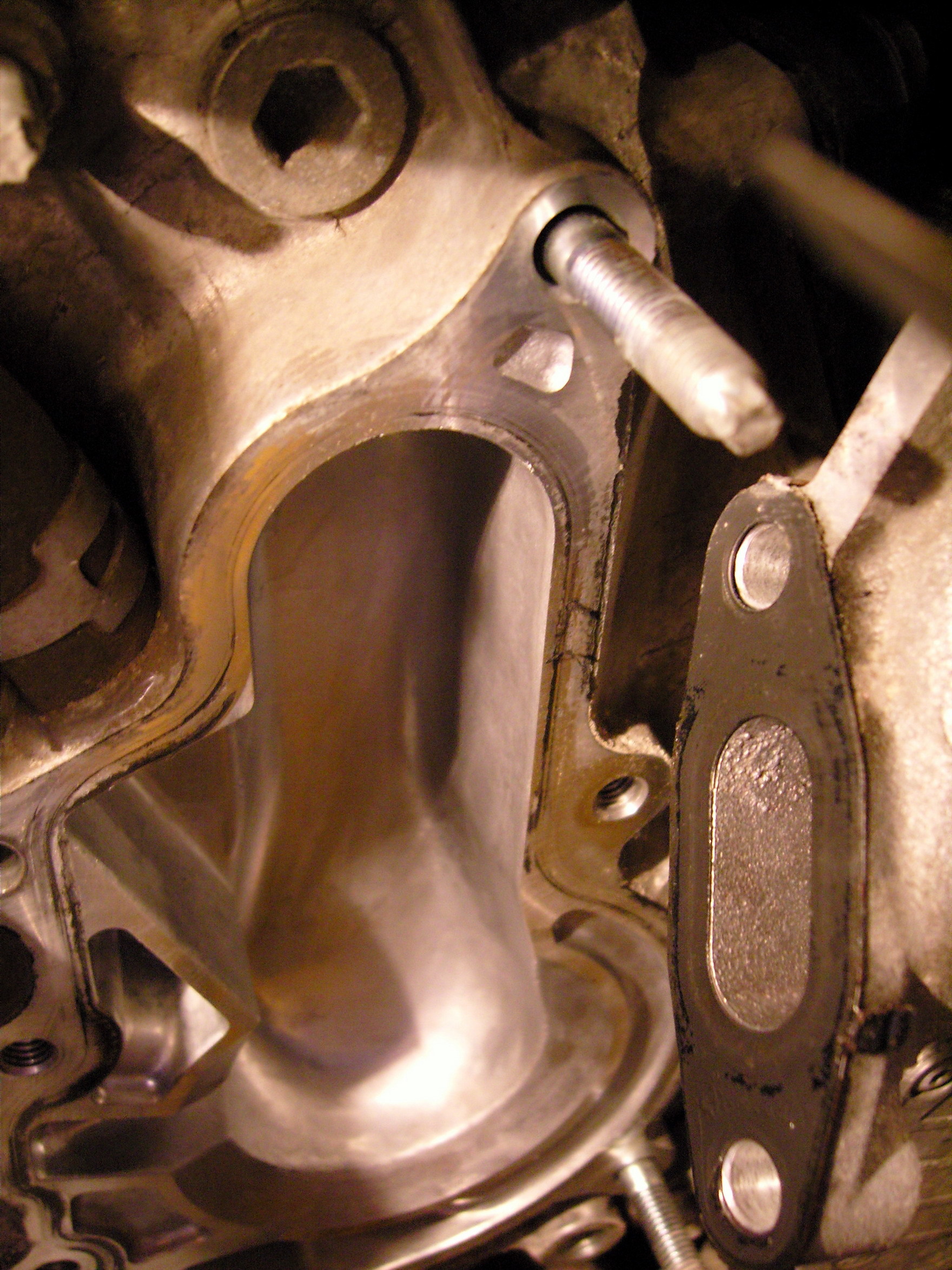

чистим привалочные от остатков прокладки

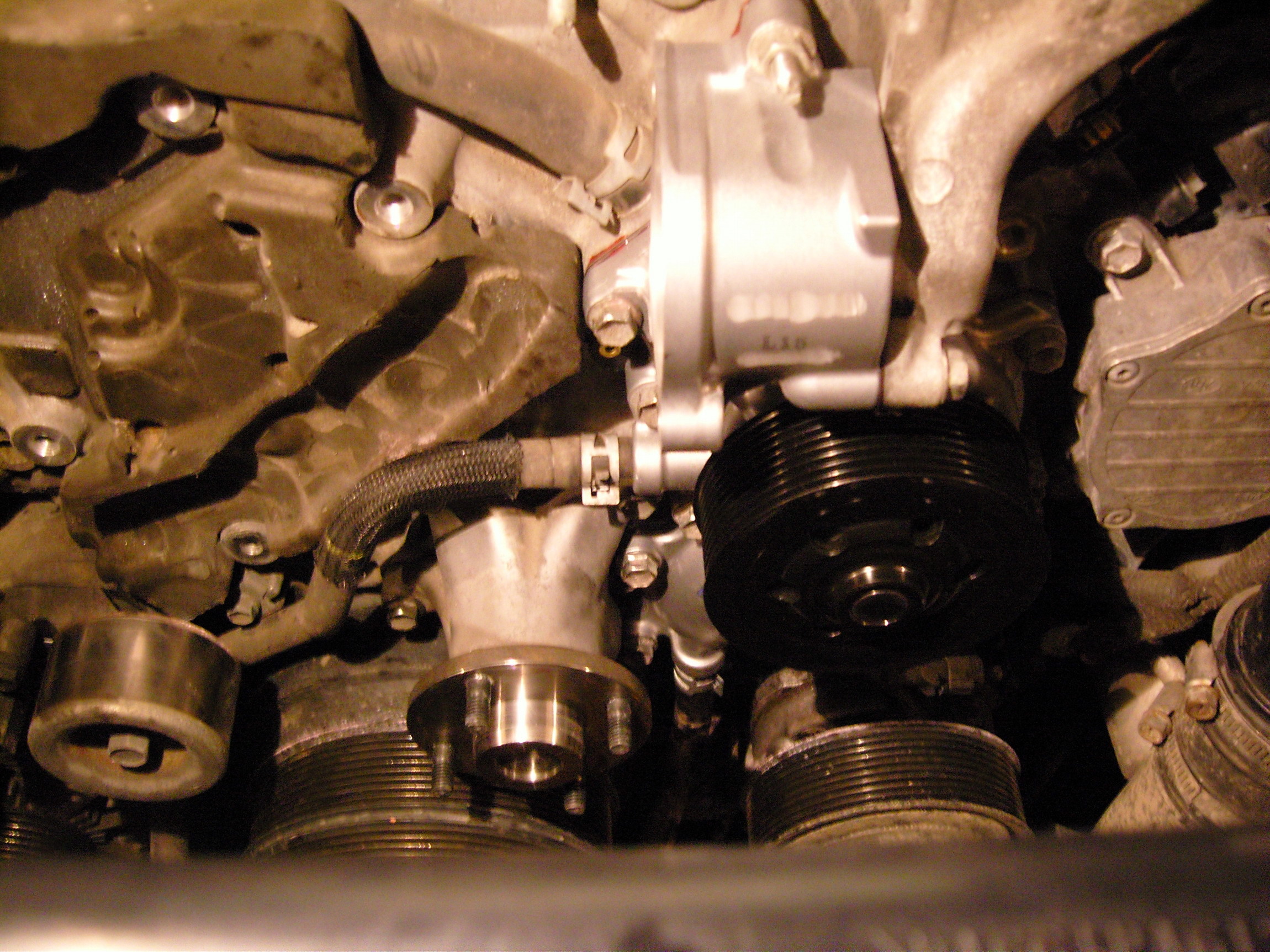

ставим помпу

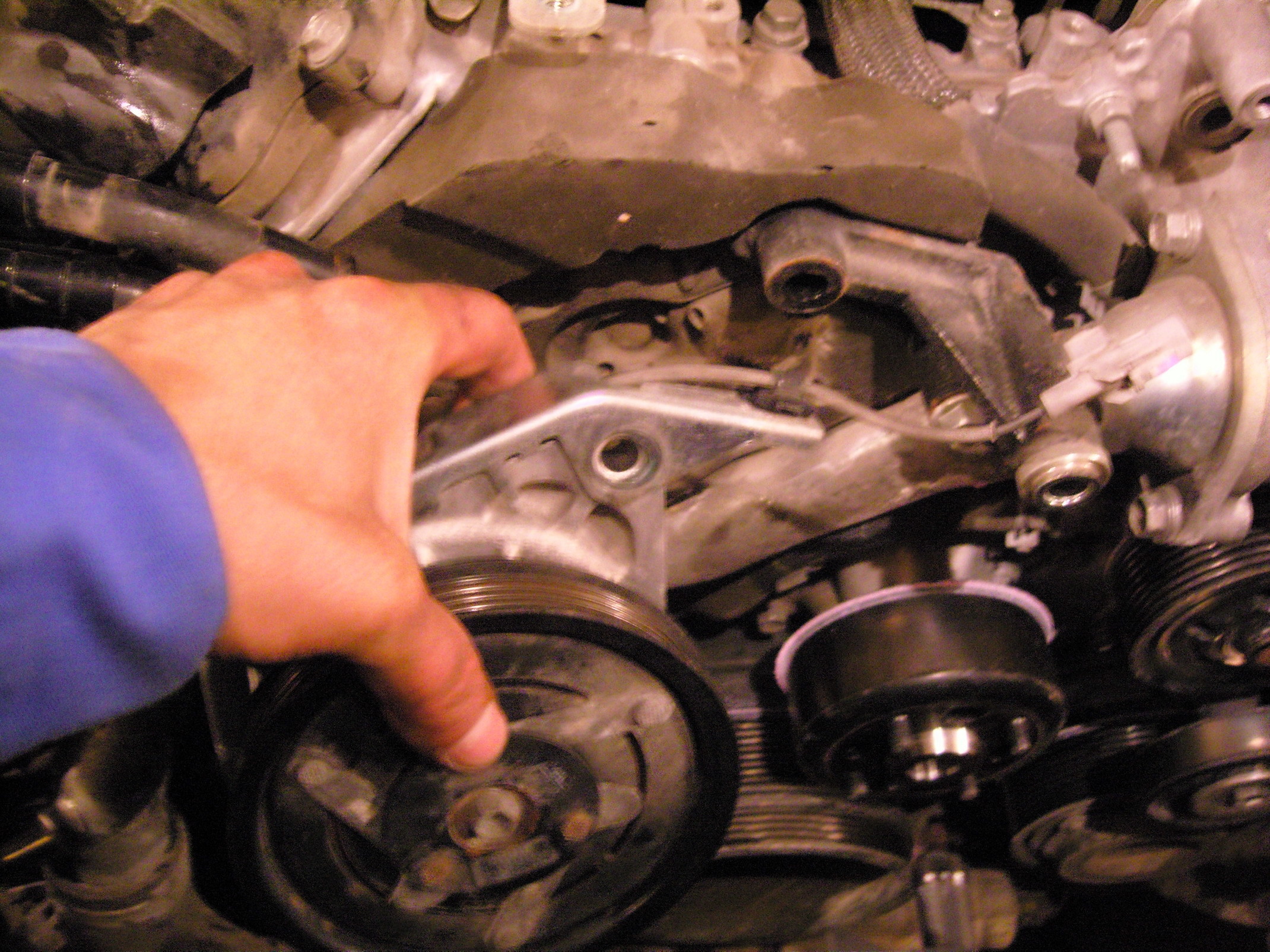

кронштейн с роликом


Изменено пользователем Бегемот147

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

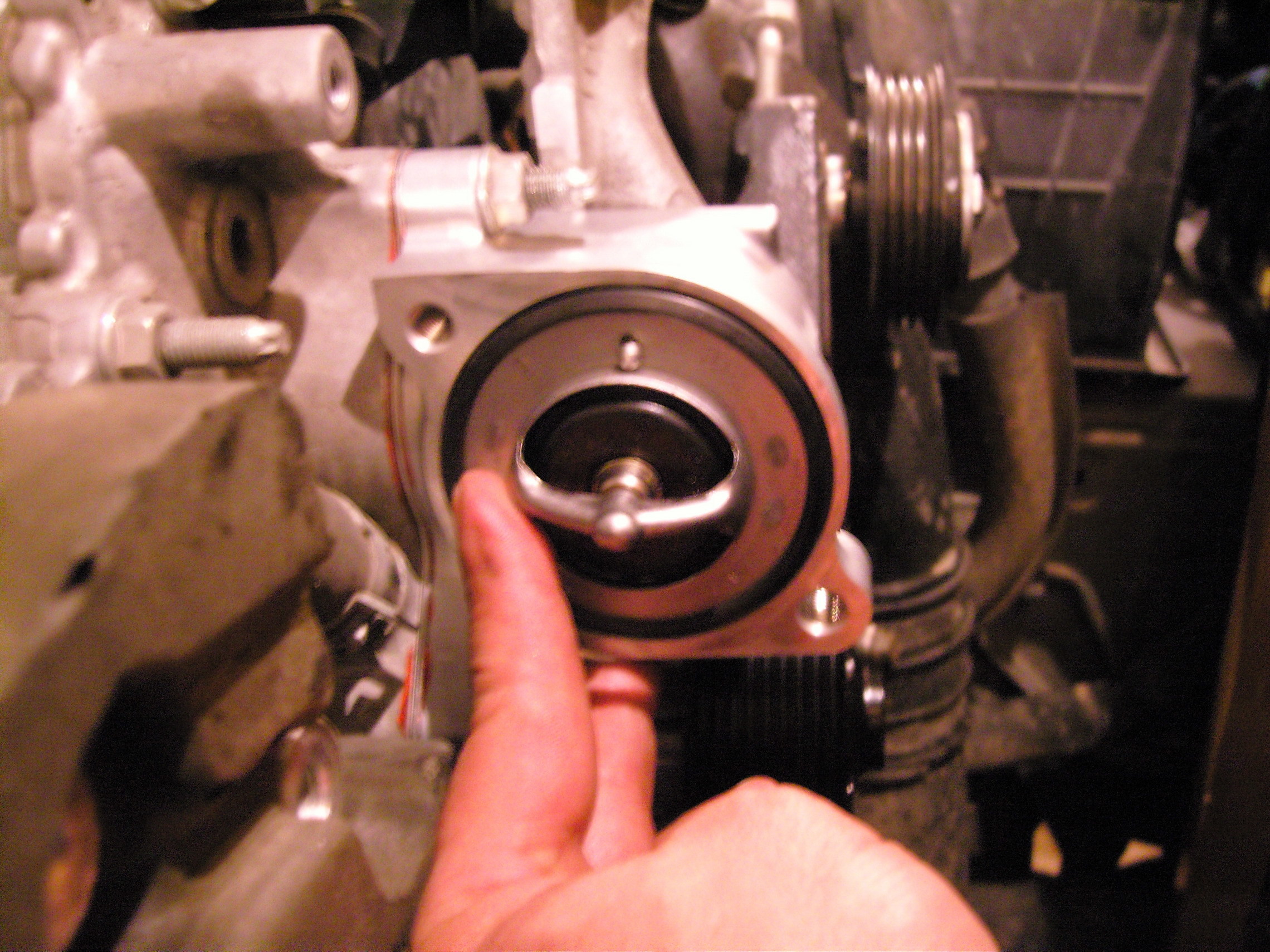

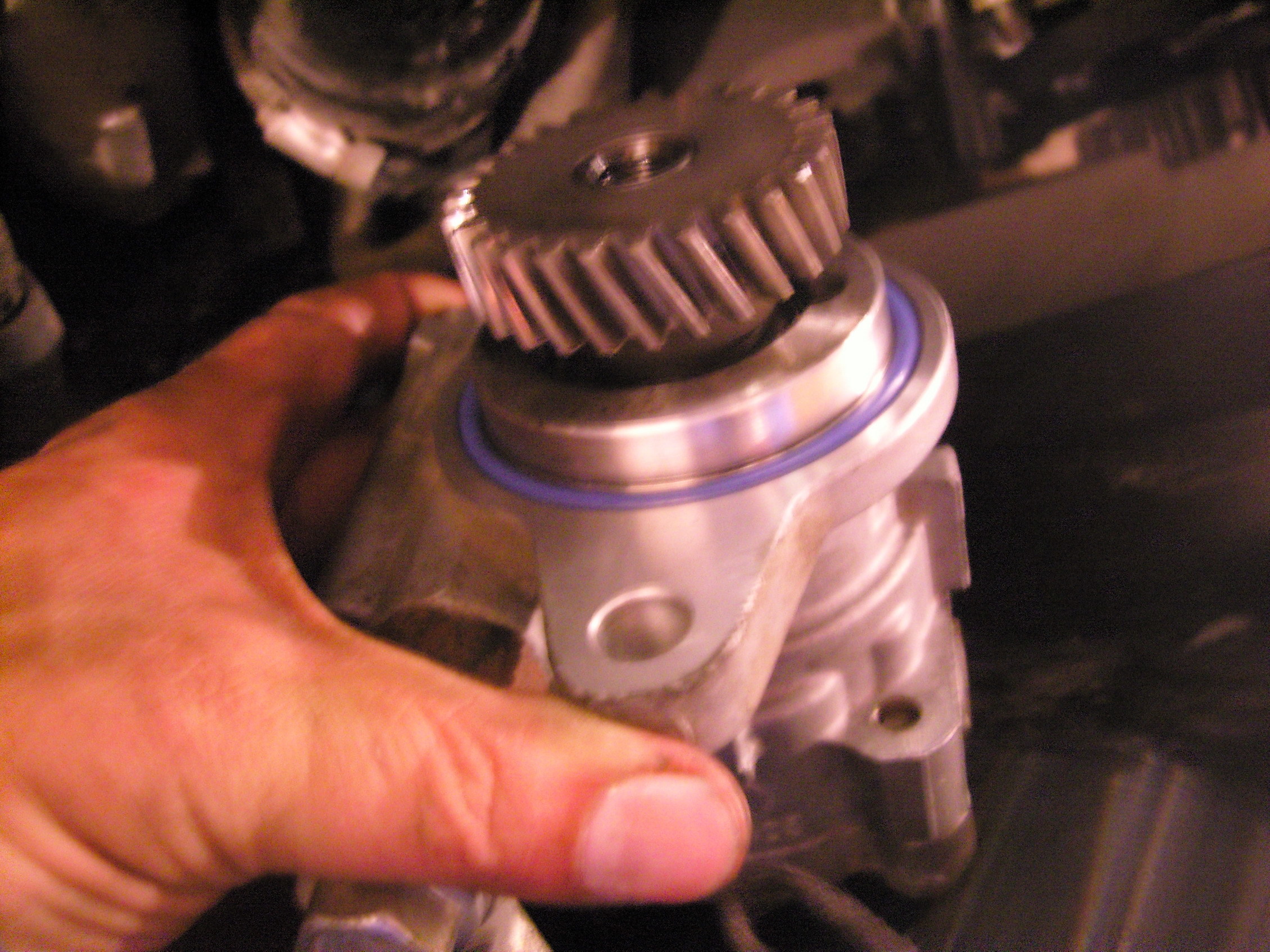

термостат дыркой вверх ставится,прокладка в комплекте помпы. кольцо насоса гур одноразовое по идее. Я забыл поменять. Не течет.

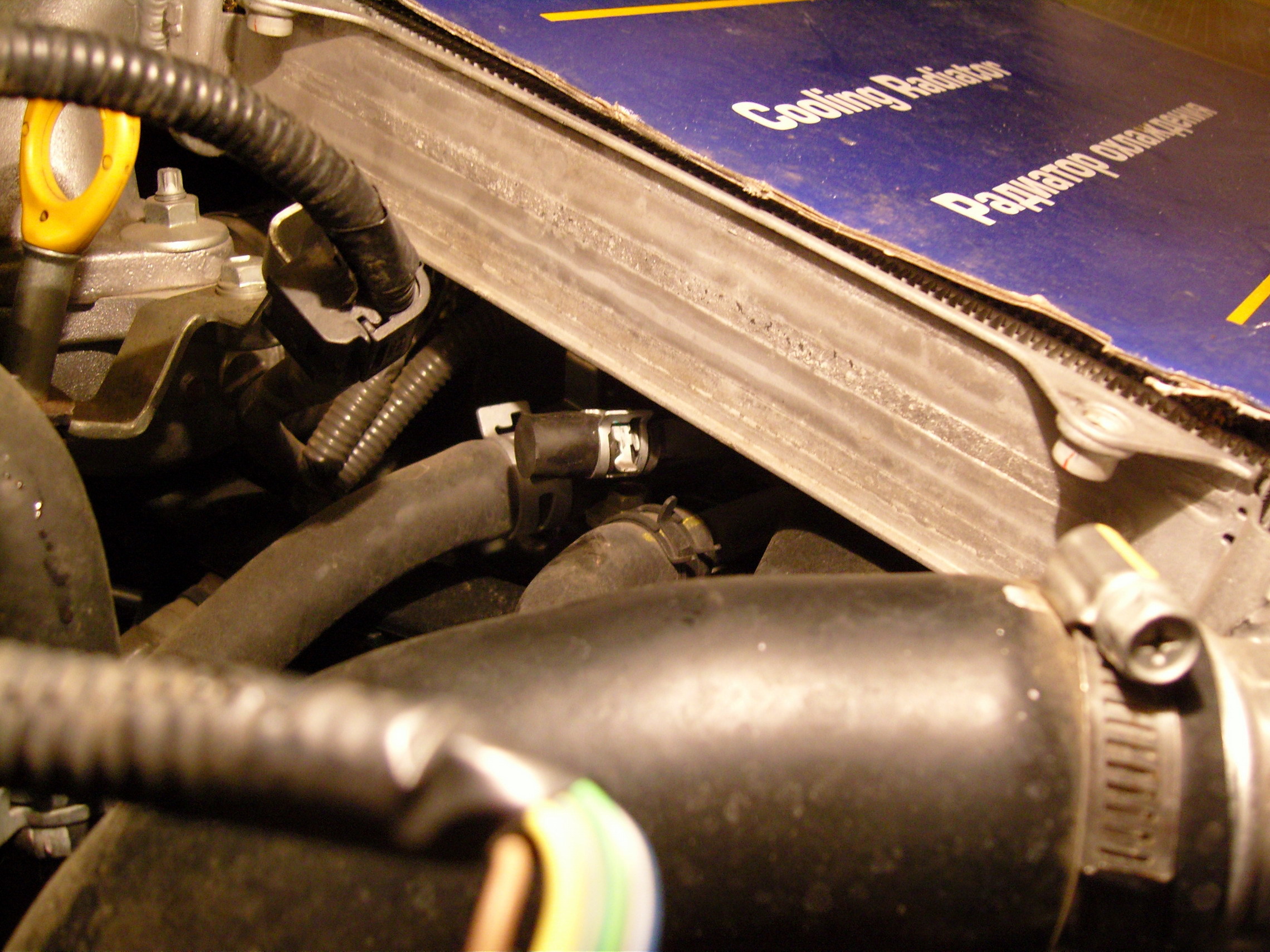

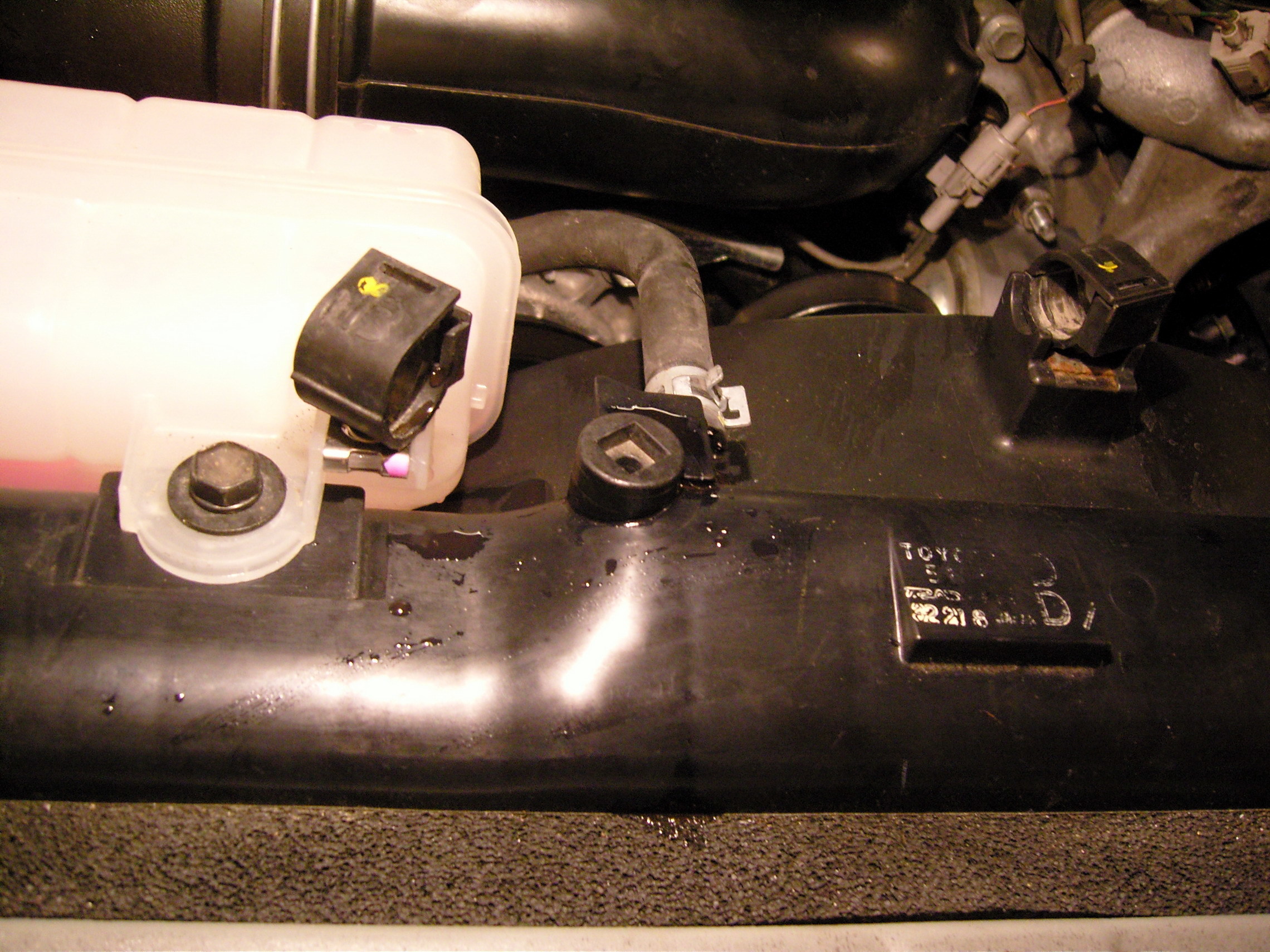

шпунек выпуска воздуха под кулером.


на радиаторе под квадрат 3/8

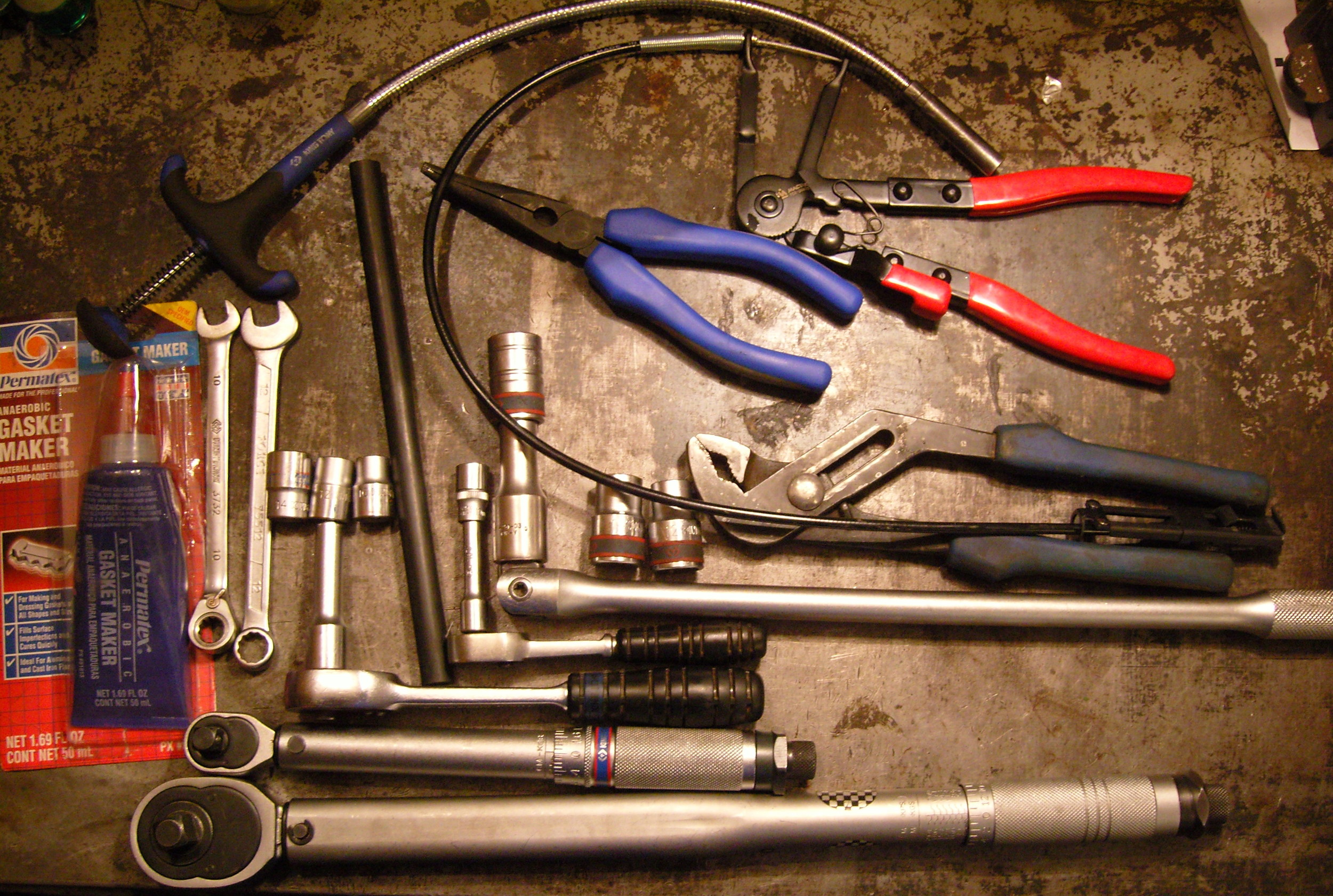

инструмент


















Изменено пользователем Бегемот147

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Застрял в СССР
  • Машина: LC 200 4,7

На зажигалки почти те же яйца вид сбоку, но ввиду занятости предпочел озвучить знающих людей. А так молодец. Носом вверх не забудь постоять с газулькой, чтобы задний контур заполнил антифриз на печку. Хотя уже пару человек попадались с дополнительной бошевской помпой на дизелях на задний контур, но то были гости с Нлвосиба.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: ХМАО, Когалым
  • Машина: TLC 200 4.5 TD

Alexrepin77 постоять с газулькой не всегда помогает, проще пережать вход на переднюю печку и все будет ок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

Не,ничего не завоздушилось. Долил пару раз до нормы в бачек и все. Заливал ОЖ со снятой пипкой под кулером и выкрученной пробкой на радиаторе пока не потекло из них .

Изменено пользователем Бегемот147

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петрозаводск
  • Машина: TLC 200 4.5TD

Почему поменяли? На каком пробеге, если не секрет? Помпа текла, стучала, антифриз доливать приходилось?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

Тыщ 60 было,но 8лет уже. Сначала потела,потом потекла аж ручьем.На замену взял Айзин тот же оригинал,но со спиленной маркировкой Тойота-смутило сначала.

Антифриз доливал Тотачи

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Регион 76
  • Машина: TLC 200, 2011 г., 4,5 TDI
В 25.09.2017 в 20:59, Бегемот147 сказал:

Тыщ 60 было,но 8лет уже. Сначала потела,потом потекла аж ручьем.На замену взял Айзин тот же оригинал,но со спиленной маркировкой Тойота-смутило сначала.

Антифриз доливал Тотачи

Респект и уважуха Бегемот147 !! за подробный отчет...при наличии времени и соответствующих навыков и инструмента может и родил бы сам...но...увы!!

Сегодня обнаружил странный звук из-под капота, хотя ничто не предвещало беды (пробег 151 000 км.) ...открыл и услышал предсмертный скрип-стук-вой помпы (приговор безоговорочный и капитуляции не подлежит, шкиф выписывает "идеальную восьмерку"), хотя подтеков и соплей не видно, полазал поискал, там 8500-15000 оригинал, там от 4800 SKF / AISIN и ждать от 3 дней, а великий праздник :Laie_48:на носу и без "кузьки" ни куда и решил позвонить дилеру тойота.....в итоге записался на завтра и завтра же заберу (с гарантией 1 год на тойотовский оригинал) за 18+- 1 тыров деревянных.  Считаю для периферии вполне приемлемо + гарантия.



...узел очень ответственный и шутить с ним в плане оригинал/не оригинал думаю не стоит , поэтому решил к ОД. А там время покажет.



После зимы обнаружил низкий уровень ОЖ, значения особого не придал...соплей и луж под авто не было, но куда делся антифриз - вот вопрос и до сих пор ответа нет:think:

Изменено пользователем Dimasik76

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

У дилеров скидки могут быть для постгарантийных драндулетов,поспрашивай, а то мож забыли упомянуть...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Регион 76
  • Машина: TLC 200, 2011 г., 4,5 TDI
8 часов назад, Бегемот147 сказал:

У дилеров скидки могут быть для постгарантийных драндулетов,поспрашивай, а то мож забыли упомянуть...

дык это уже с ними, приемщик сказал - 9% на з/части и - 39 на работы....иначе бы наверное искал другие варианты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Самара
  • Машина: Toyota Prado-90,1KZ-te,33",ARB и т.д. NissaN SerenA 2005(4wd), 4Runner "Боевой" (продан)

насос гура , трубу алюминевую , дополнительную помпу ,  и еще чего то там .... можно было и не снимать ;)
вывернуть 2 шпильки М8(на них даже шлицы есть под TORX головку ) ,  и помпа выходит ...

тоже менял по причине течи помпы на примерно 70 тыс км пробега ... потекла ! и задние пассажиры стали зимой подмерзать



отчет отличный :ok:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

Надеюсь, не доведется больше эту канитель разводить :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петрозаводск
  • Машина: TLC70, 2LT swap 1UZ, 1987; TLC105, 1HZ, 2001

Добрый день. Почистил егр у себя и радиатор снял для чистки и увидел подтекающяю помпу. Все разобрал, помпу заказал. Вопрос к топикстартеру какими моментами тянуть помпу? (У вас на фото динамометрический ключ присутствует )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Протвино,М.о.
  • Машина: ТЛК 200 4.5D

Вот это не помню, распечатывал с мануала-раньше в тырнете в свободном доступе был,щас-фиг. А распечатки в гараже ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Петрозаводск
  • Машина: TLC70, 2LT swap 1UZ, 1987; TLC105, 1HZ, 2001

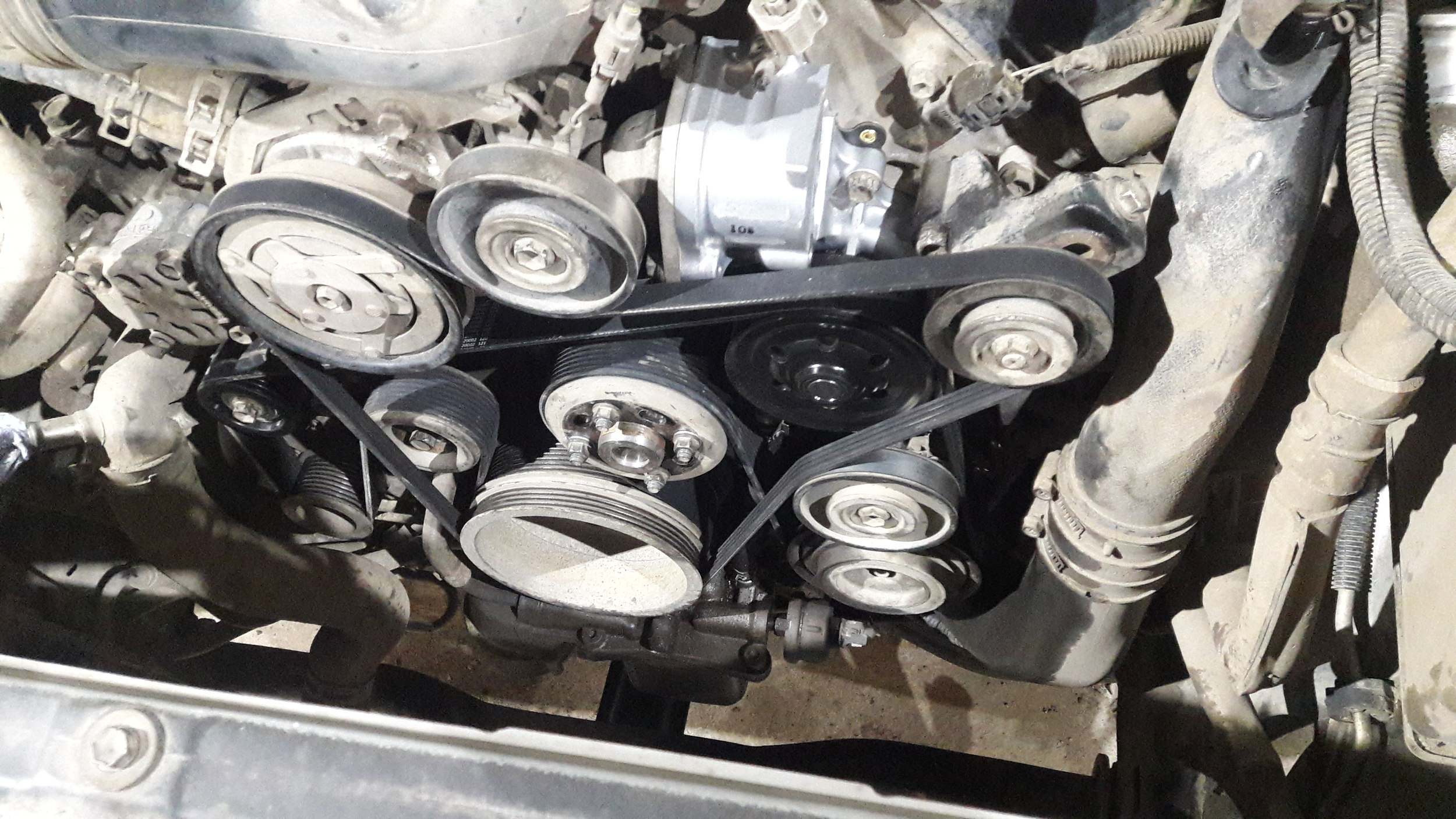

Зашёл к знакомую в сервис. В автодате посмотрели. 25Нм. Все собрал.

Разбирал без снятия насоса Гура, подогрева ож.

Поменял все подшипники и ремни.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: сомалийский пират
  • Машина: Лэндкрузер 200 дизель

ТЛК  200, дизель, Пробег 160 000, подошла замена антифриза и помпа чуть протекает, буду менять.

Помпу от Aisin заказал и приводные ремни Gates,  что еще надо купить? Ролики надо менять какие нибудь? Прокладки? Сколько антифриза надо на замену? Какие профилактические работы можно провести наряду с заменой помпы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow
  • Машина: LC200

Мойка/чистка радиаторов, подшипники меняются везде кроме, паука под вентилятором, у себя менял все на новое, старое перепрессованное лежит, помпа была живая, менял перед Байкалом, могу подарить)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нижний Новгород
  • Машина: TLC200
27 минут назад, Jmot сказал:

Мойка/чистка радиаторов, подшипники меняются везде кроме, паука под вентилятором, у себя менял все на новое, старое перепрессованное лежит, помпа была живая, менял перед Байкалом, могу подарить)

Можно мне подарить?)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
