BARBOOSS66

Привод заслонки печки .

Рекомендованные сообщения

  • Откуда: Сахалин
  • Машина: Паджеро 2 . Ленд 100

Доброго времени суток .

Заслонки печки начали хаотично передвигаться , диагностика показала неисправность сервопривода .

Эта штуковина была снята , куплена бушная в нормальном состоянии .

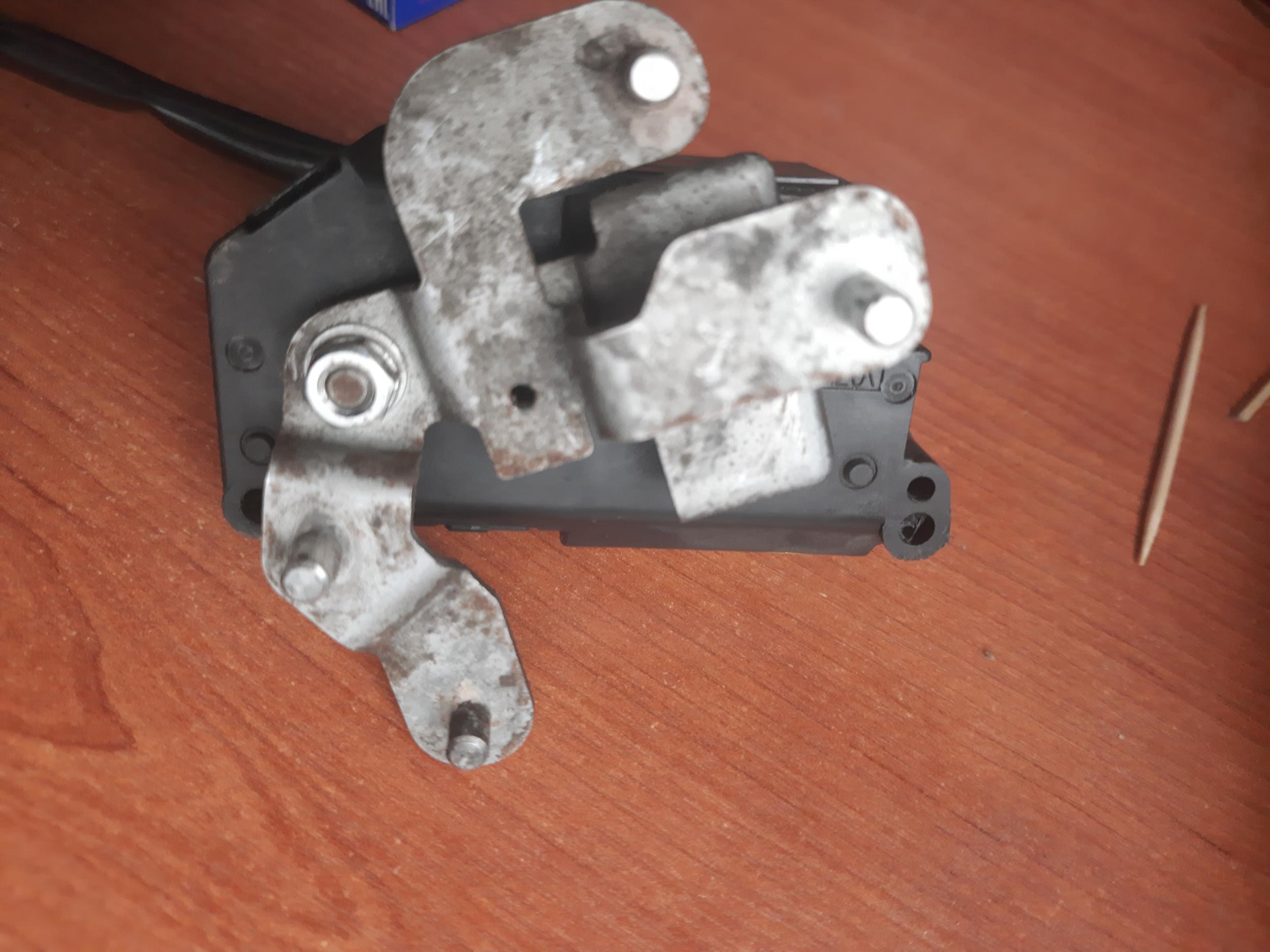

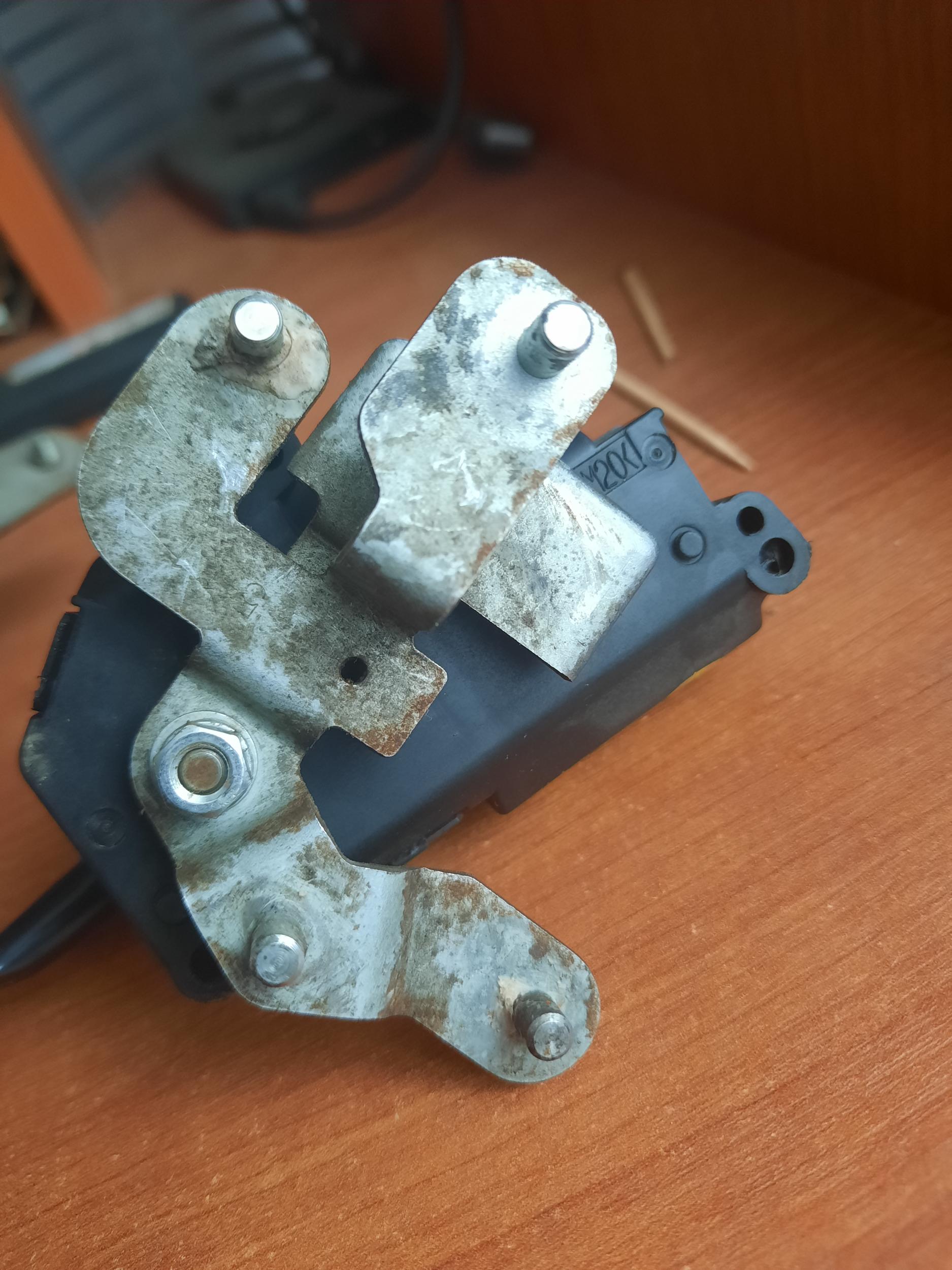

Вот только на обеих снимался рычаг, скажем так , привода заслонок .

Теперь в жутких сомнениях - как правильно установить этот рычаг ?

Меток не нашел .



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Самара
  • Машина: TLC105

Для того чтобы правильно установить рычаг необходимо сначала его демонтировать с редуктора, затем подключить редуктор к цепи и выставить его, при помощи блока управления, в некое стандартное положение. Затем установить заслонки печки и рычаг на место и закрепить. После всей процедуры нужно проверить чтобы рычаг и соответственно заслонки легко перемещались в любое положение соответственно положению рукоятки на блоке управления. Да собственно этот рычаг по другому там никак и не поставишь возможны только небольшие отклонения в ту или другую стороны. Я собственно так ставил. Пока все работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сахалин
  • Машина: Паджеро 2 . Ленд 100
2 часа назад, SergeySU сказал:

Для того чтобы правильно установить рычаг необходимо сначала его демонтировать с редуктора, затем подключить редуктор к цепи и выставить его, при помощи блока управления, в некое стандартное положение. Затем установить заслонки печки и рычаг на место и закрепить. После всей процедуры нужно проверить чтобы рычаг и соответственно заслонки легко перемещались в любое положение соответственно положению рукоятки на блоке управления. Да собственно этот рычаг по другому там никак и не поставишь возможны только небольшие отклонения в ту или другую стороны. Я собственно так ставил. Пока все работает.

Общее направление очевидно .

Но! монтаж-демонтаж именно этого сервопривода какая то яйцевыдирательная процедура .

Третий винтик уж очень недоступен , скажем так .

Придется так и сделать - выставить в максимум и сдвинуть заслонки в нужном направлении .

У Вас на стопятке сервопривод легко снимается ?

Или есть какая то тонкость , скажем так .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Самара
  • Машина: TLC105
1 час назад, BARBOOSS66 сказал:

Но! монтаж-демонтаж именно этого сервопривода какая то яйцевыдирательная процедура .

 Согласен. Мне было гораздо проще. Я все это проделывал на полностью демонтированном с авто блоке . Причем одной из причин был едва слышимый щелчок привода при переходе заслонок от тепла в сторону холода слегка не доходя до конечной точки. Конечно разбирал я агрегат не по этой причине но в процессе обнаружил что внутри редуктора (по моему мнению) японцы (впрочем как обычно) сэкономили на смазке. И собственно (опять-же по моему субъективному мнению) пережали регулировочную тягу привода заслонки. Она собственно и издавала щелчок при приходе в крайнее закрытое положение. Слегка приотпустил тягу и звук пропал. Хотя плотность закрытия заслонки сохранилась.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
