  • Откуда: msk
  • Машина: TLC

Установка дополнительного оригинального топливного бака на TLC 105.

Аналогичная тема:

http://www.land-cruiser.ru/Forum/index.php?showtopic=15328

Всё нижеописанное относится к автомобилю Toyota Land Cruiser 105 2001 г.в. комплектации GX: 1HZ, лебёдка, люк, блокировка переднего и заднего межколёсных дифференциалов, ABS, электростеклоподъёмники, омыватели фар, …

Так что смотрите, возможно, у Вас будут какие-либо отличия как в цветах проводов, так и в наличии тех или иных разъёмов и пр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

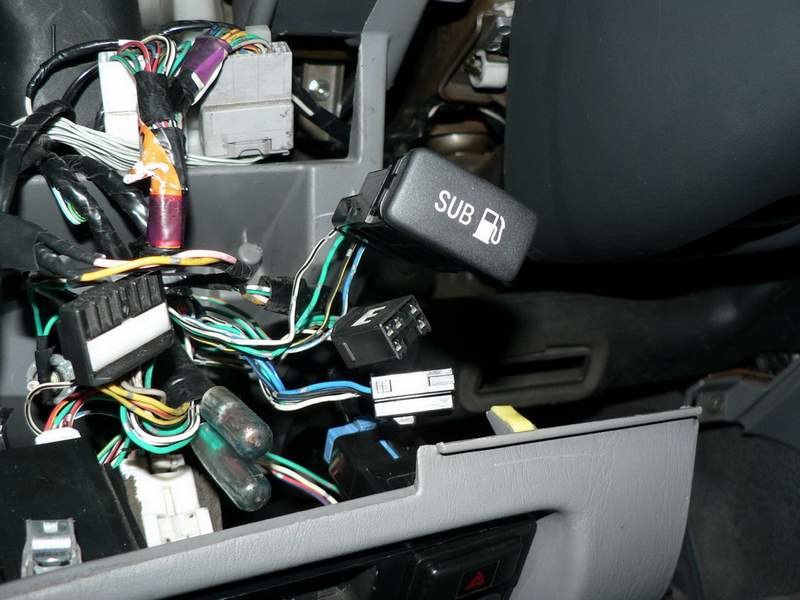

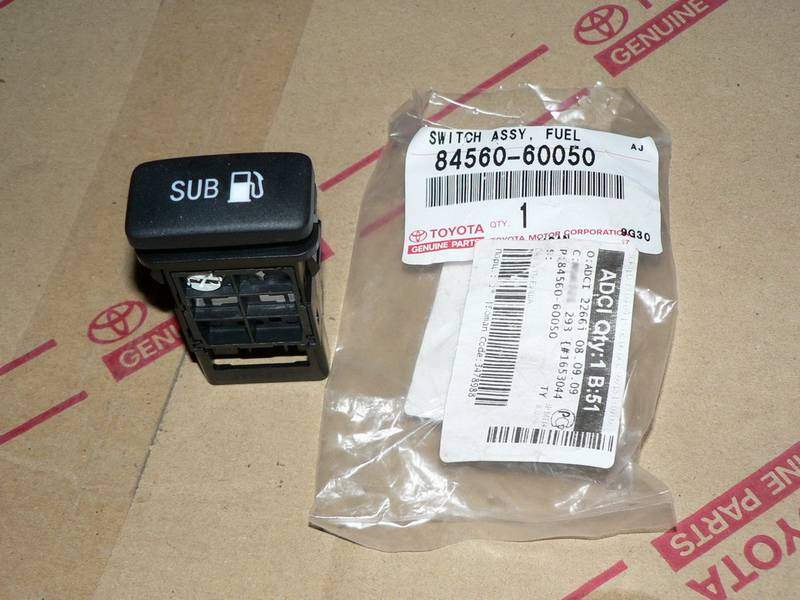

Для начала необходимо разобраться с электрикой. Слева под рулём блок кнопок и заглушек, снимаем обшивку, ищем разъём для будущей кнопки SUB (84560-60050).

[attachmentid=65323]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

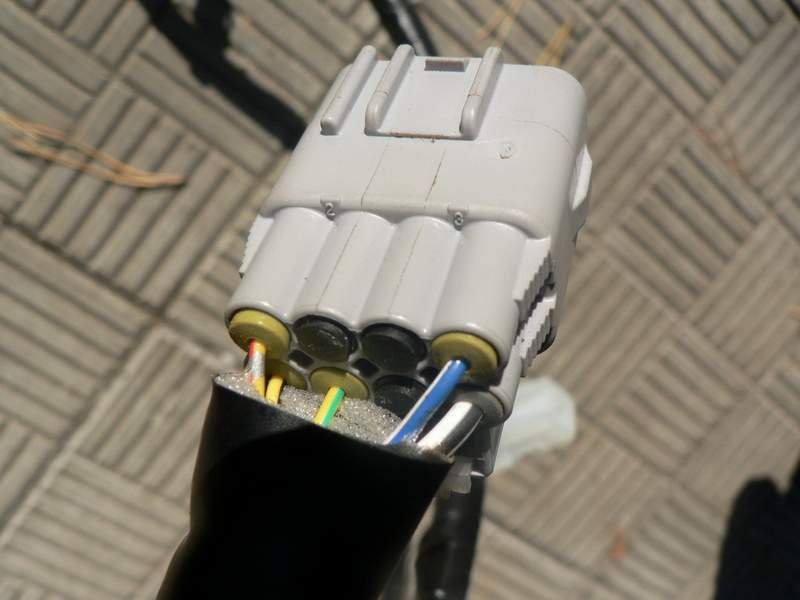

Разъём черного цвета с четырьмя проводами: бело-чёрный – минус подсветки, зелёный – плюс подсветки, чёрно-жёлтый – плюс управления для электроклапанов появляется при включенном зажигании, сине-белый – идёт на клапана и приборную панель.

[attachmentid=65324]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

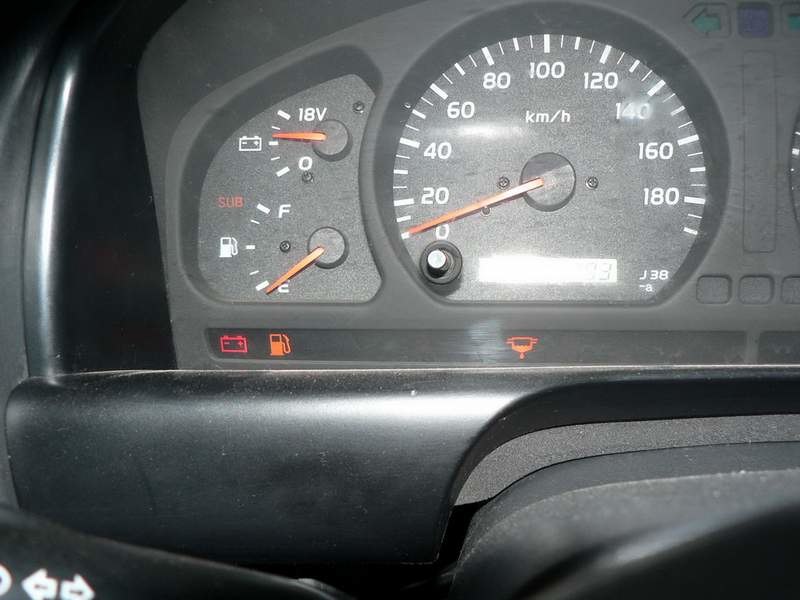

Можно перемкнуть скрепкой чёрно-жёлтый и сине-белый провода, в результате загорится надпись SUB на приборной панели, индикатор топлива упадёт на "E" и загорится лампа низкого уровня топлива.

[attachmentid=65325]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

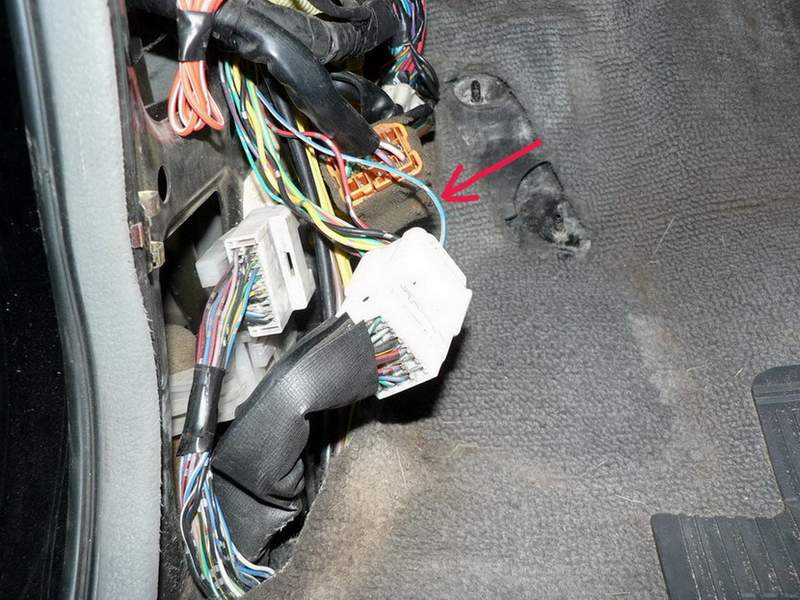

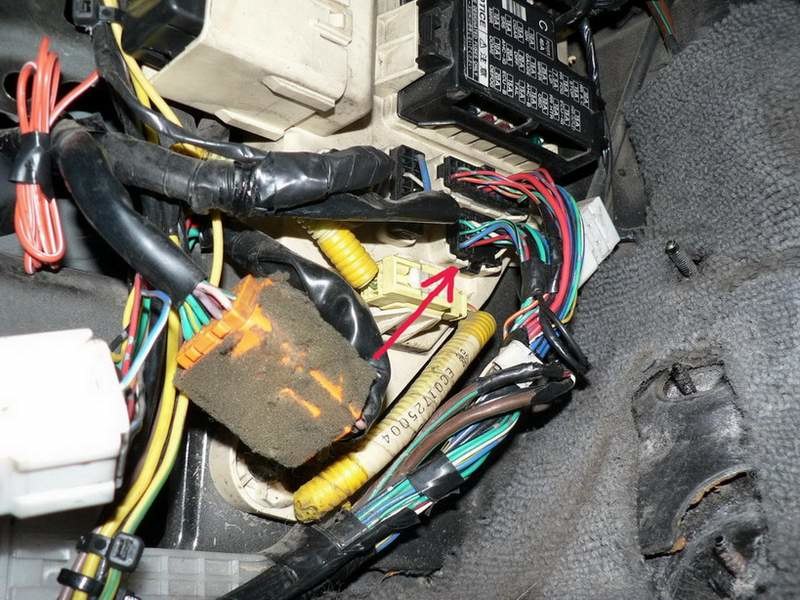

Теперь о грустном. Сине-белый провод с кнопки SUB заканчивается в разъёме у левой ноги водителя.

[attachmentid=65326]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

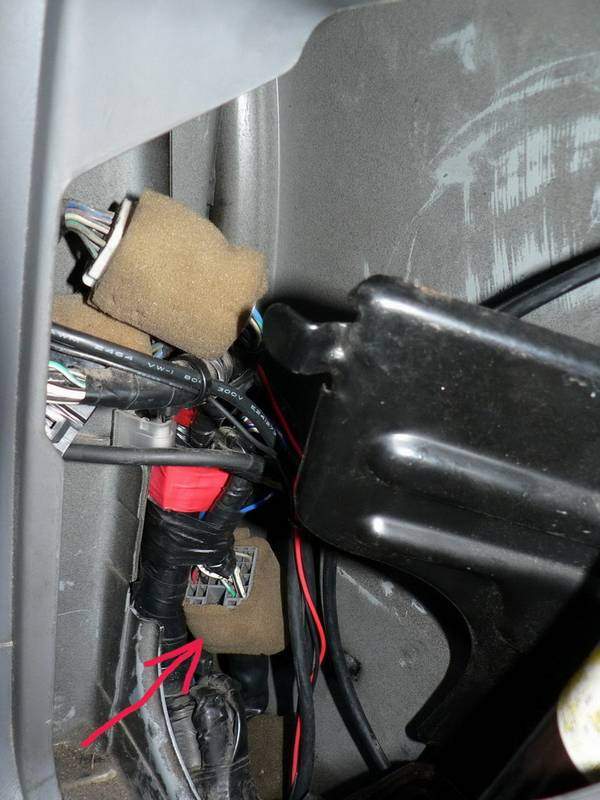

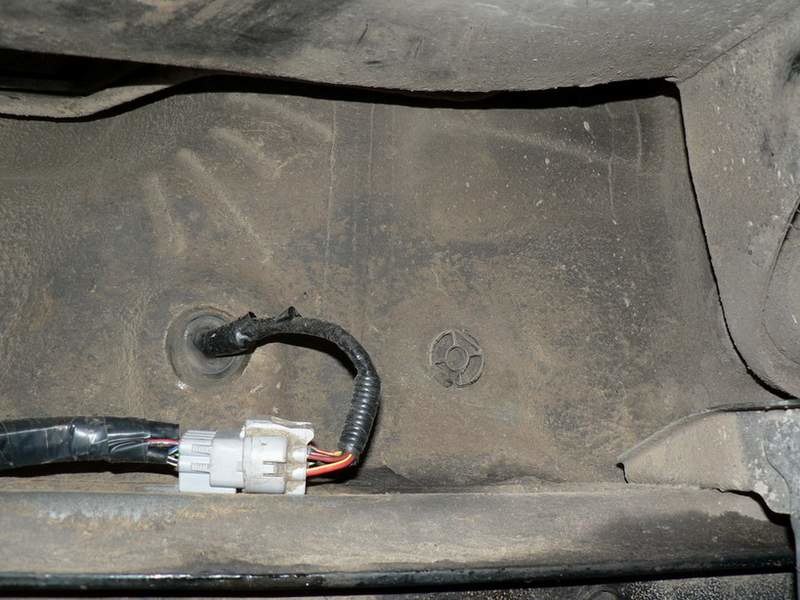

Этот сине-белый провод необходимо продлить до разъёма под задней левой пассажирской дверью (снизу кузова). Вставить его в нужное гнездо #4 разъёма таким образом, чтобы он соединился с сине-белым проводом нового жгута проводов (82413-60021). Чёрно-белый провод нового жгута в гнезде #8 соединяется с красно-чёрным проводом, который уходит под пластиковой накладкой порога двери назад по кузову и заканчивается в разъёме около домкрата. Красно-чёрный провод необходимо перерезать и посадить на минус.

[attachmentid=65327]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

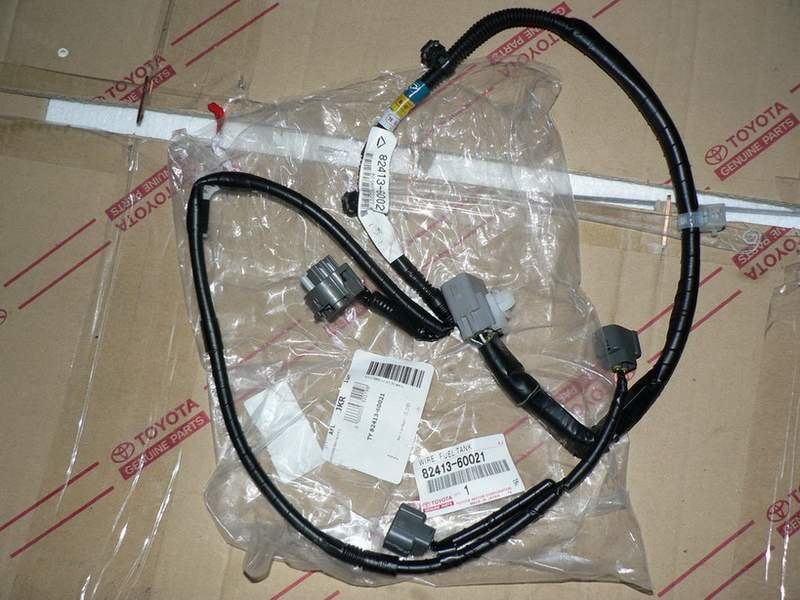

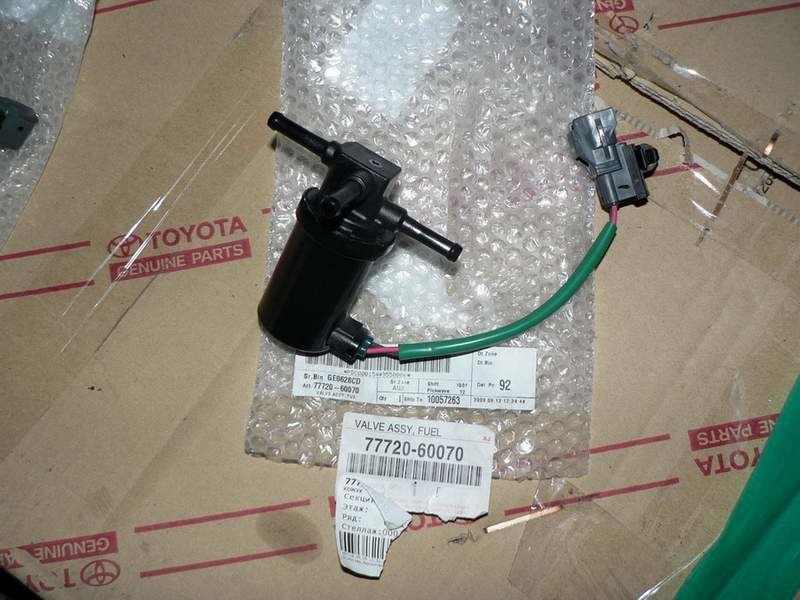

Жгут проводов (82413-60021) необходимо проложить взамен старого жгута, идущего от датчика уровня топлива основного бака. Новый жгут помимо датчика уровня топлива основного бака подключается к двум электромагнитным клапанам (77710-60130 и 77720-60070), переключающих подачу и обратку топлива основного и дополнительного баков.

[attachmentid=65329]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

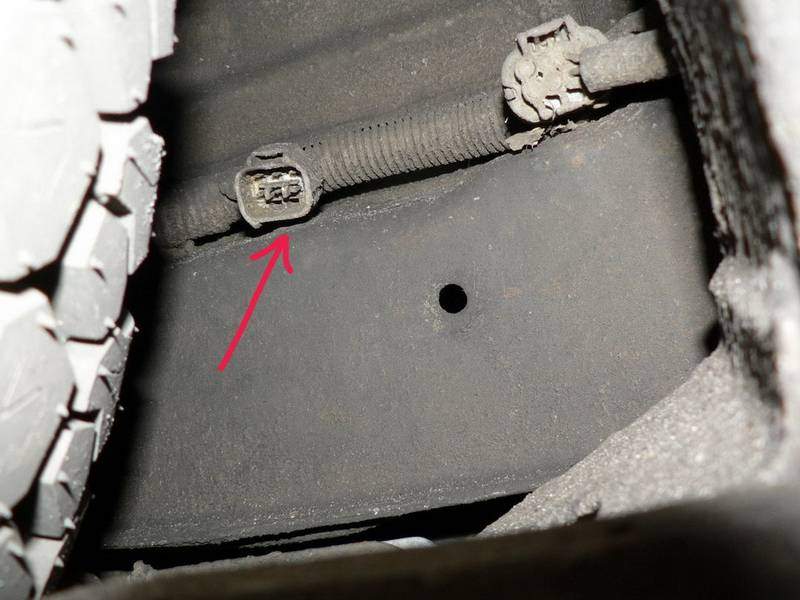

Теперь ищем свободный разъём над запасным колесом в левом заднем углу рамы снизу кузова.

[attachmentid=65332]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

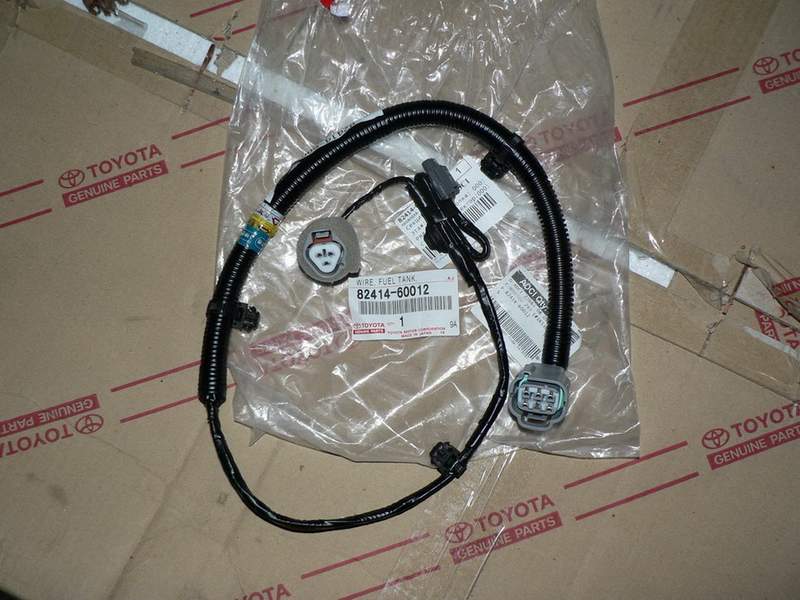

К этому разъёму подключается ещё один новый жгут проводов (82414-60012), который в свою очередь подключается к датчику уровня топлива (83320-60370) дополнительного бака.

[attachmentid=65333]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

В существующем разъёме на раме нас интересуют три провода: #4 фиолетово-красный, #5 фиолетово-белый, #6 фиолетово-зелёный. Эти три провода заканчиваются в разъёме рядом с домкратом в гнёздах #13, #6, #14 соответственно.

[attachmentid=65334]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

Их необходимо продлить, протянув вдоль левого порога до разъёма у левой ноги водителя.

[attachmentid=65335]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

И вставить их там в гнёзда #2, #3, #8 соответственно.

На этом с электрикой закончено. Для проверки теперь можно подключить кнопку, клапана и датчик уровня топлива дополнительного бака, и посмотреть, как всё это будет работать. При нажатии на кнопку SUB клапана должны одновременно переключиться, на приборке загореться надпись SUB. Опуская и поднимая поплавок указателя топлива, посмотреть, как это сказывается на стрелке индикатора уровня топлива.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

Теперь переходим непосредственно к установке дополнительного бака (77001-60500), клапанов, сдвоенной заливной горловины (77201-60600). Для начала сливаем топливо из основного бака. Опускаем запаску, откручиваем балку запасного колеса от рамы вместе с уголками!!! Три болта с каждой стороны. Откручиваем пластиковую грязезащиту в задней левой арке колеса, там же откручиваем крепление старой заливной горловины, ныряем под машину и откручиваем горловину от кузова, отсоединяем шланги. Вытаскиваем старую горловину через арку заднего левого колеса. Снимаем задний диван и пластиковые пороги задних дверей, расчехляем ковёр в багажнике, откручиваем люк на кузове для доступа к основному баку сверху. Откручиваем стяжки основного бака снизу и опускаем его немного вниз, опирая на треноги, прокладываем новый жгут проводов, идущий на датчик топлива основного бака и далее на клапана.

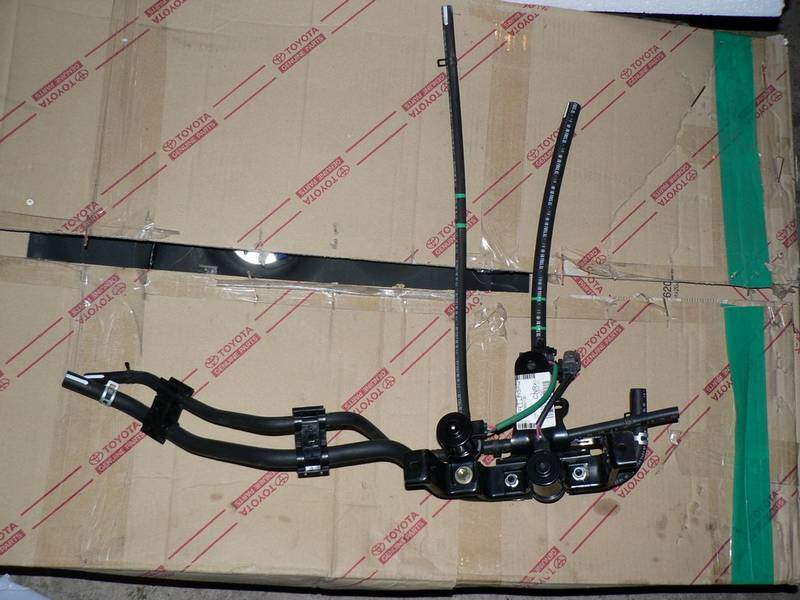

Прикручиваем клапана на кронштейн (77716-60130) и подсоединяем все необходимые шланги к клапанам.

[attachmentid=65336]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

Снизу на кузове есть одна шпилька для крепления кронштейна с клапанами, для двух других необходимо сверлить кузов. Размечаем, сверлим, прикручиваем кронштейн на шпильку и на два болта. Отсоединяем старые шланги подачи и обратки от основного бака. На их место подсоединяем шланги, идущие от сборки клапанов. Подключаем электрические разъёмы клапанов.

[attachmentid=65337]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

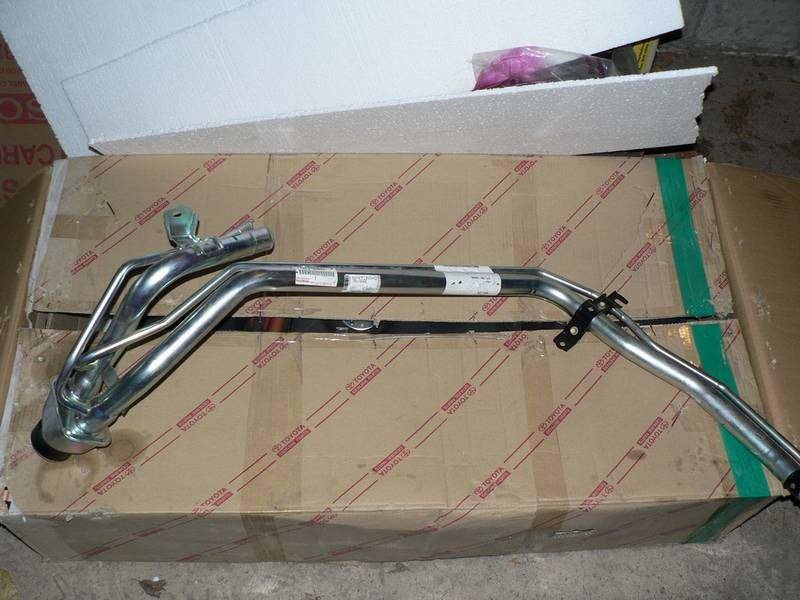

Через арку заднего левого колеса засовываем новую двойную заливную горловину, ничего пилить и гнуть не надо.

[attachmentid=65338]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

Подсоединяем её к основному баку и прикручиваем к кузову. Ставим основной бак на место, прикручиваем стяжки, закрываем люк, собираем салон, ставим диван.

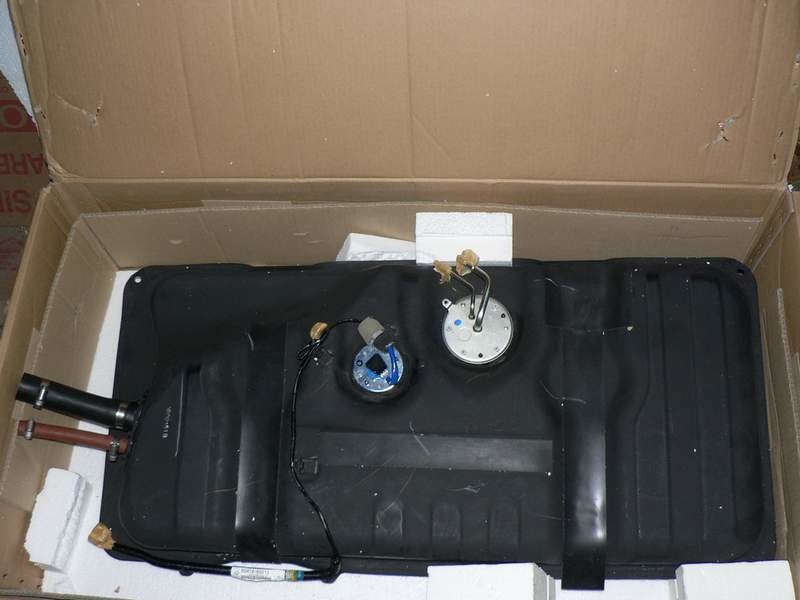

Собираем дополнительный бак: прикручиваем датчик, топливозаборник (77017-60380), шланги горловины, прокладываем жгут проводов по баку.

[attachmentid=65339]


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: msk
  • Машина: TLC

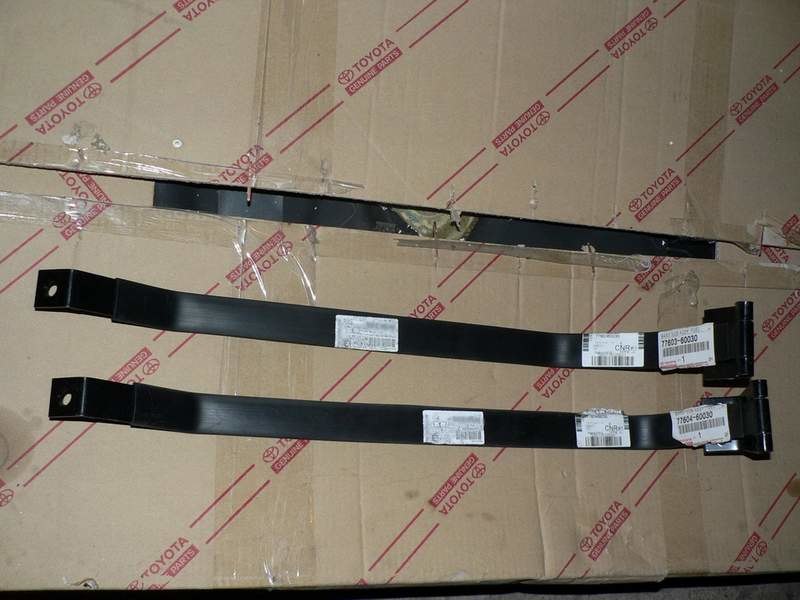

Прикручиваем стяжки дополнительного бака ( 77603-60030 и 77604-60030) к кузову со стороны петель, в кузове необходимые отверстия с резьбой есть.

[attachmentid=65340]
