Коннекторы и разъемы Toyota мануал

Рекомендованные сообщения

  • Откуда: г.Мытищи
  • Машина: Hilux Surf 185, 1KD-рама два моста...хочу LC80. Suzuki Bandit 1250

ребят всем привет!

Надеюсь что те, кто разобрался всеж глянут мой вопрос:

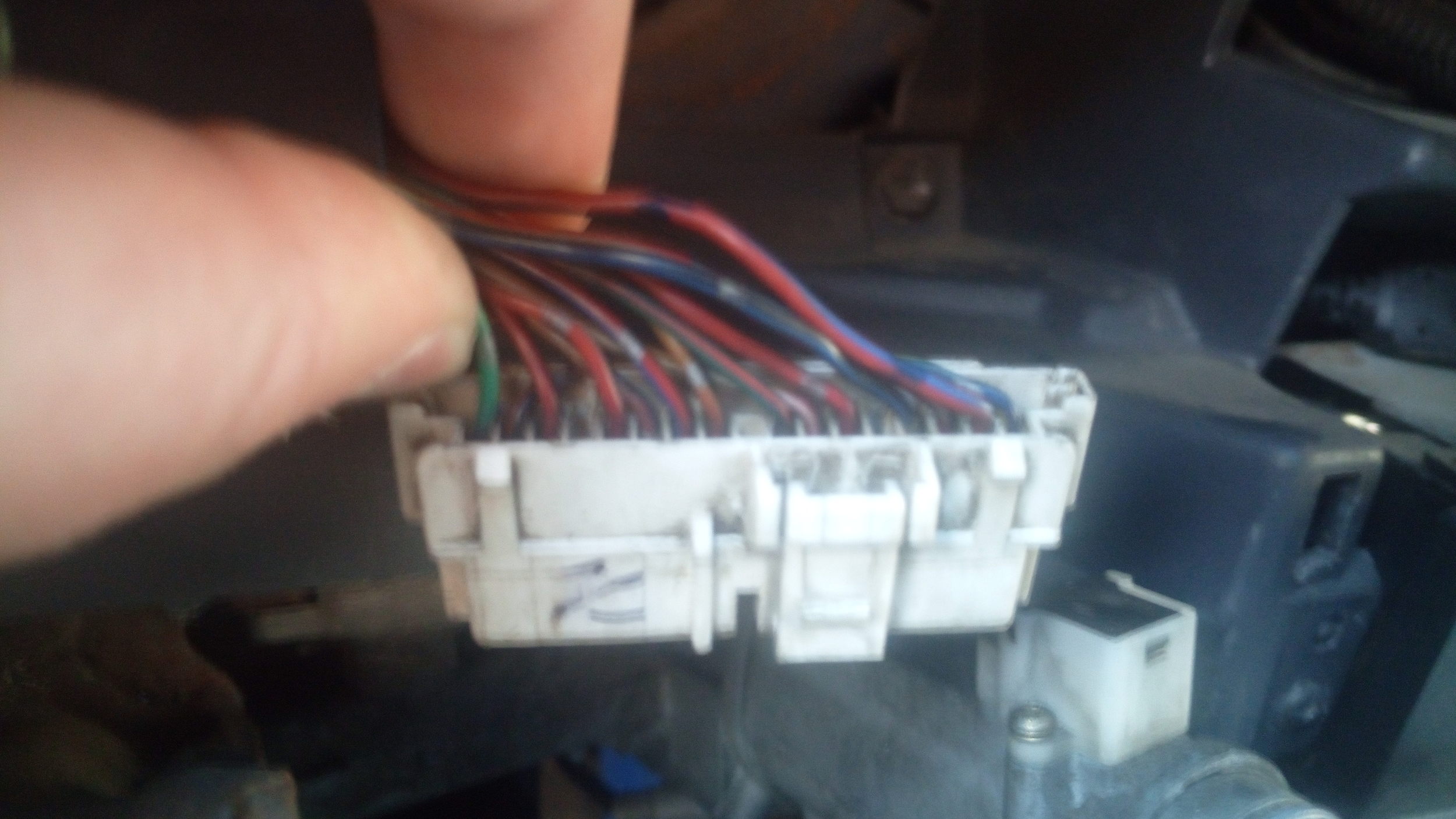

 у меня есть необходимость доставить в свою авто 4wheel drive computer (89533-60080) в нем на плате впаян разъем 90980-10865 или 90980-11419 (это я смог определить только визуально по каталогу коннекторов тойота)  и не смог разобраться да и не пойму почему то нету соответствия данному коннектору ответной части.

кусок проводки купить не получается так как в основном все продают косой сразу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Кудымкар
  • Машина: 2 Toyota 4Runner VZN130 89 и 94г.в,ГАЗ-69А

Ребята,подскажите какой номер имеет мама на переключатель скоростей печки?Мозг сломал с этим мануалом,так и не нашел.

нашел однако  :party: 90980–10463. Еще 5 мелких пинов 12170 и 2 больших 12060 .

Ого.Год искал  :ph34r2:

Изменено пользователем Renegat

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: ЯНАО Ноябрьск
  • Машина: Тойота 4раннер 130, 3VZ-E, 94 г.в. был! Прадо 95, 5VZ-FE

А еще бы не плохо было бы номера на разъемы передних фар с цоколем HB1, меняя лампочки в фарах, сегодня, сломал на обоих фарах!!! Может кто с американцами сталкивался????

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Кашин, Тверская обл.
  • Машина: TLCP 78

А еще бы не плохо было бы номера на разъемы передних фар с цоколем HB1, меняя лампочки в фарах, сегодня, сломал на обоих фарах!!! Может кто с американцами сталкивался????

Разъем - 90980-10574

Коннекторы с проводами в него - 82998-24150 (длина 160мм) и 82998-24190 (длина 500мм).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: ЯНАО Ноябрьск
  • Машина: Тойота 4раннер 130, 3VZ-E, 94 г.в. был! Прадо 95, 5VZ-FE
Разъем - 90980-10574 Коннекторы с проводами в него - 82998-24150 (длина 160мм) и 82998-24190 (длина 500мм).
Огромное человеческое спасибо!!! :thank:  :thank:  :thank:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Казанское минниханство
  • Машина: Isuzu Trooper UBS55, 4Runner KZN130, HiAce LH104

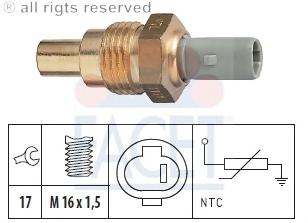

Что-то я к этому датчику ответного разъёма в каталоге не нашёл. Может быть кто-нибудь на машине номер посмотрит? Это датчик показометра температуры от 1КЗТ.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Кашин, Тверская обл.
  • Машина: TLCP 78

Что-то я к этому датчику ответного разъёма в каталоге не нашёл. Может быть кто-нибудь на машине номер посмотрит? Это датчик показометра температуры от 1КЗТ.


90980-11428

 Патрубок, кстати, получил. Спасибо! :friends:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Казанское минниханство
  • Машина: Isuzu Trooper UBS55, 4Runner KZN130, HiAce LH104

Взаимно!

Однако, сей каталог волшебным всёсразурешающим как-то не выглядит. Если в руках есть хотя бы обломки разъёма, то спасёт, А вот если фишку прое утратил, то таки может уже и нет. Остаётся только надежда на знающих камрадов. :thank:

Изменено пользователем Борода

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Кашин, Тверская обл.
  • Машина: TLCP 78
Однако, сей каталог волшебным всёсразурешающим как-то не выглядит. Если в руках есть хотя бы обломки разъёма, то спасёт, А вот если фишку прое утратил, то таки может уже и нет.

Согласен. Были б в нем фотографии разъемов, помимо чертежей - было бы намного проще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: BMW 335 F30. LJ72 1KZ-TE, KZJ70 ТР1, Hilux 2KD Single Cab

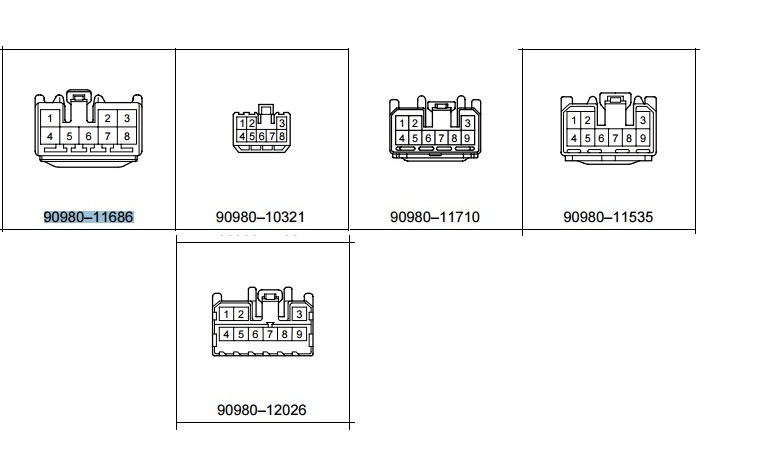

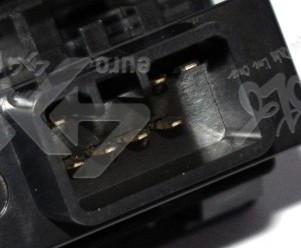

Нужен разъем на кнопку HUBLOCK/4WD, мой оплавился,  сейчас машины рядом нет, чтобы посмотреть сколько пинов в разъеме. в каталоге нашел что-то похоже:

90980-11686

90980-10321

90980-11710

90980-11535

90980-12026

Кто-нибудь может подсказать? Сам склоняюсь к 90980-12026

post-32142-0-33470800-1480421241_thumb.j

post-32142-0-10969800-1480422897_thumb.j

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: BMW 335 F30. LJ72 1KZ-TE, KZJ70 ТР1, Hilux 2KD Single Cab

Номер нашел 90980-10799

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Пермский край, Березники
  • Машина: Land Cruiser 70

Приветствую Всех! Подскажите номер проводов задней блокировки 70-ки. Там 5 проводов на мотор и 2 на датчик. И вроде разной длины бывают. Они мамы.. Заранее благодарен!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Переславль-Залесский - Ухта-СПб
  • Машина: Land Cruiser 80 1Hz GX 1994г. Европа

Всем привет!

Подниму тему.

Не могу найти номер артикула необжатых контактов для разъемов подключения панели приборов.

По каталогу Toyota артикул контакта с обжатым проводом 82998-24180.

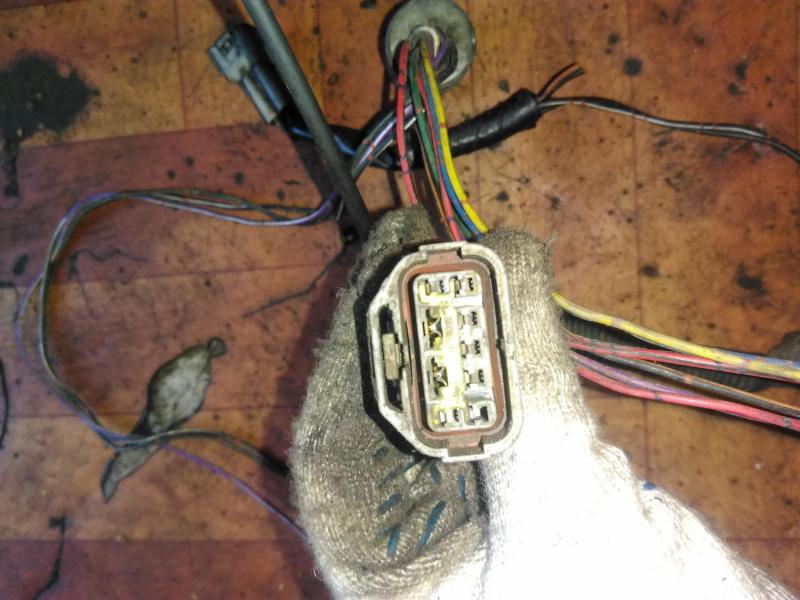

Сам разъем на фото


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Переславль-Залесский - Ухта-СПб
  • Машина: Land Cruiser 80 1Hz GX 1994г. Европа

В каталоге https://www.yazaki-group.com/global/ аналога не нашел.

Как я понял тип разъема SFPC, а у них таких типов вроде бы нету.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва (САО) - Мос.Обл (Химки)
  • Машина: На стадии сборки и усовершенствования - Toyota 4Runner 1994 (VZN130L-GKMSEW; 3VZE 3000CC EFI; LEFT-HAND DRIVE)
26.06.2019 в 19:01, typeid сказал:

В каталоге https://www.yazaki-group.com/global/ аналога не нашел.

Как я понял тип разъема SFPC, а у них таких типов вроде бы нету.

Себе ставил такие

545-228x228.jpg.0ed58a5770564232f4a2a2e5488fc189.jpgkuznechik.jpg.7158e29b55ed03d3b807322afbb6f46a.jpg

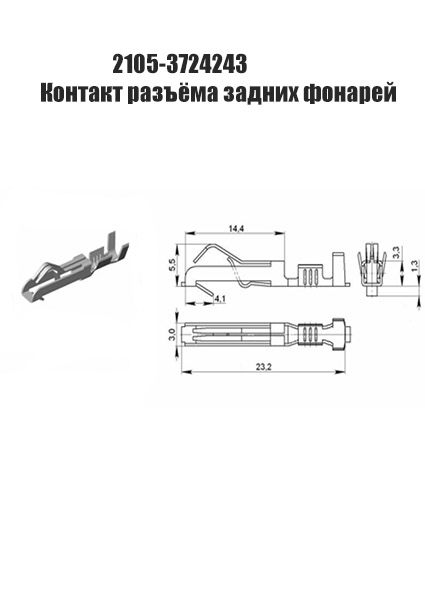

Т.н. клемма кузнечик (не реклама - https://klemma505.ru/product/2105-3724243/)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Переславль-Залесский - Ухта-СПб
  • Машина: Land Cruiser 80 1Hz GX 1994г. Европа
03.07.2019 в 14:04, Byaka сказал:

Себе ставил такие

545-228x228.jpg.0ed58a5770564232f4a2a2e5488fc189.jpgkuznechik.jpg.7158e29b55ed03d3b807322afbb6f46a.jpg

Т.н. клемма кузнечик (не реклама - https://klemma505.ru/product/2105-3724243/)



Спасибо!

Закажу тоже!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нефтекамск Башкортостан
  • Машина: PRADO-78 1KZTE 33"bfg. Сайга 12с+ВПО-208, АВЕО (для любимой)

90980–116431
Парни! На ингибиторе АКПП есть разъем. По каталогу вроде как фишка с номером выше,НО! Форма которая в реале отличается и фишка с такого же ингибитора от других тойот не подходит! В чем прикол? где искать? может айсин?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Ижевск
  • Машина: 4RUNNER 3VZ-E 1990 г.в.
45 минут назад, Кукурузник 78 сказал:

НО! Форма которая в реале отличается и фишка с такого же ингибитора от других тойот не подходит!

На 130-ом дорестайл и рестайл, практически все фишки отличаются. Может на 70-ках тоже от года выпуска зависит? Единственный верный способ проверить - заказать и сравнить. Правда сроки там... Периодически заказываю разъёмы по тойотовскому каталогу, пока не ошибался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: челябинск
  • Машина: opel frontera
1 час назад, Кукурузник 78 сказал:

90980–116431
Парни! На ингибиторе АКПП есть разъем. По каталогу вроде как фишка с номером выше,НО! Форма которая в реале отличается и фишка с такого же ингибитора от других тойот не подходит! В чем прикол? где искать? может айсин?





Саму фишку (которая на фото) отмыть от грязи - там будет номер написан.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нефтекамск Башкортостан
  • Машина: PRADO-78 1KZTE 33"bfg. Сайга 12с+ВПО-208, АВЕО (для любимой)

:laugh: Капитан?

4 часа назад, andiros82 сказал:

Саму фишку (которая на фото) отмыть от грязи - там будет номер написан.

Если бы она была у меня я бы не стал рыться в каталогах!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
