Приветствую!

Совсем простое спрошу:

Конструктив или схему отбойников (ограничитетей хода) мостов перед и зад, те что внутри пружин стоят...

Мне нужно их наростить на 50-60 мм (из-за лифта подвески).



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: Land Cruiser - продан Runx - есть

Гораздо проще что-нибудь установить на мост , чем наращивать отбойники (на самом деле это не отбойники, а дополнительные упругие элементы).

Я для этих целей использовал подушку двигателя от Нивы. Она имеет высоту 50 мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Барнаул
  • Машина: TLC-100 TD VX Comfort, TLC-105 1HD-FT€, VW California

Гораздо проще что-нибудь установить на мост , чем наращивать отбойники (на самом деле это не отбойники, а дополнительные упругие элементы).

Я для этих целей использовал подушку двигателя от Нивы. Она имеет высоту 50 мм.

А фото переднего моста можно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: Land Cruiser - продан Runx - есть

А фото переднего моста можно?

Если получится добраться до гаража - сделаю.

Изменено пользователем sania385

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нижневартовск
  • Машина: "Громила" TLC-80, GX, 1-HZ, ГП5,29, 38"TSL, 5" Suspension Lift, Резанные арки.

На 105-ке подвеска такая же конструктивно, как на 80-ке?



На 80-ке передние отбойники (которые внутри пружины) удлинили по аналогии с тамерлановской технологией, сверху сделали проставку.


Задние отбойники удлинили по-другому. Пришлось долго отмачивать их в вд-шке, чтобы открутить болт, соединяющий резиновую часть с металлической. После этого взяли более длинный болт и между резинкой и железкой вставили по две хоккейные шайбы.

Изменено пользователем Шевген

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Барнаул
  • Машина: TLC-100 TD VX Comfort, TLC-105 1HD-FT€, VW California

На 105-ке подвеска такая же конструктивно, как на 80-ке?

На 80-ке передние отбойники (которые внутри пружины) удлинили по аналогии с тамерлановской технологией, сверху сделали проставку.


Задние отбойники удлинили по-другому. Пришлось долго отмачивать их в вд-шке, чтобы открутить болт, соединяющий резиновую часть с металлической. После этого взяли более длинный болт и между резинкой и железкой вставили по две хоккейные шайбы.

Спереди получили дополнительный лифт, чего мне не нужно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нижневартовск
  • Машина: "Громила" TLC-80, GX, 1-HZ, ГП5,29, 38"TSL, 5" Suspension Lift, Резанные арки.

Про переднюю я пропарился. Там надо было опустить пружину и не удлинять отбойник.

А вот сзади сделали под пружину проставку из капролона и одновременно на то же расстояние удлинили отбойник хоккейными шайбами.



Ну никто не мешает также открутить резинку от железяки и поставить проставку

Изменено пользователем Шевген

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: Land Cruiser - продан Runx - есть

По просьбам трудящихся:

Перед

post-38774-0-57491900-1414068365_thumb.j

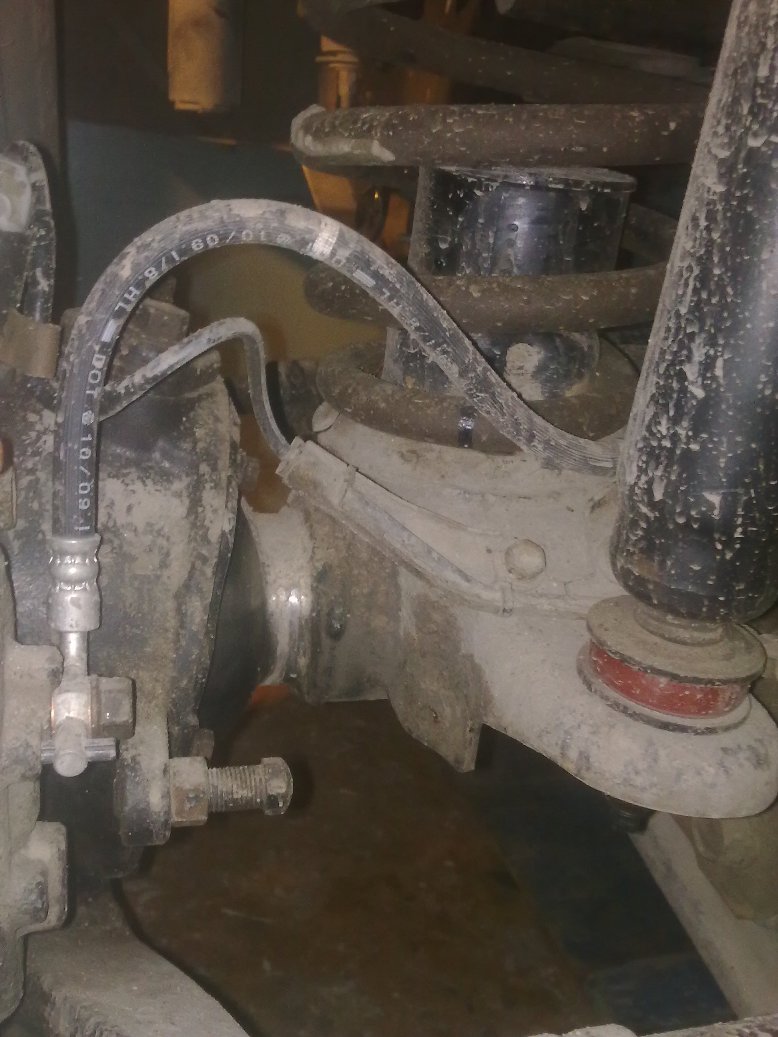

post-38774-0-02056200-1414068374_thumb.j

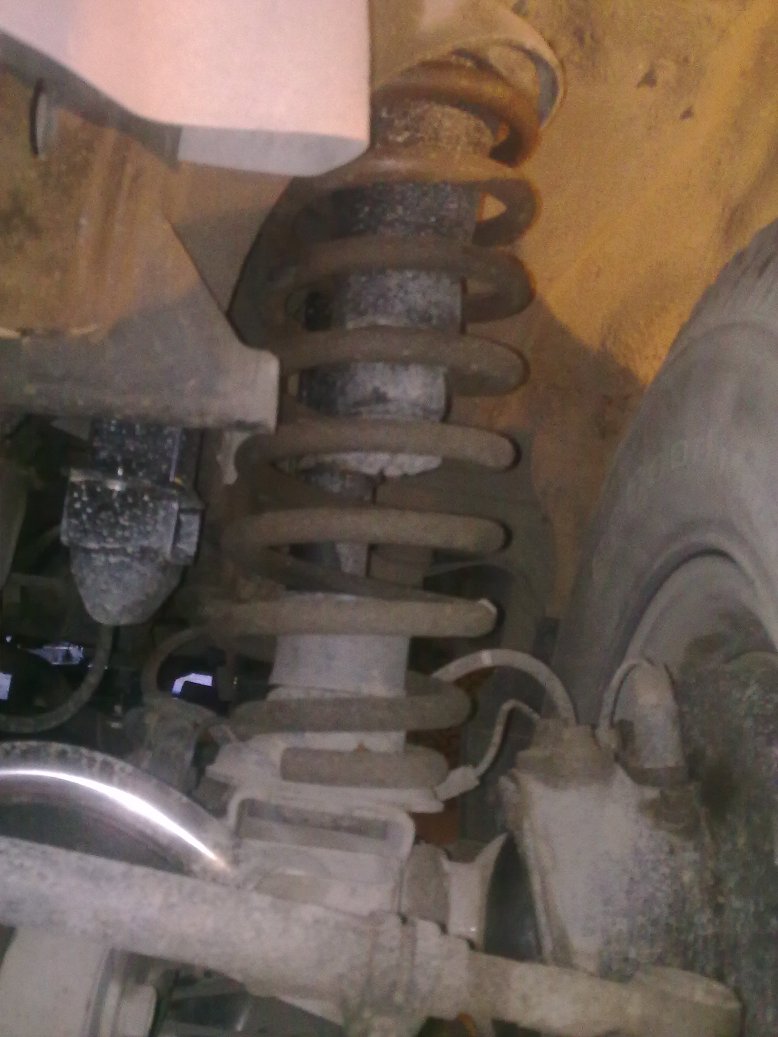

post-38774-0-36355800-1414068440_thumb.j

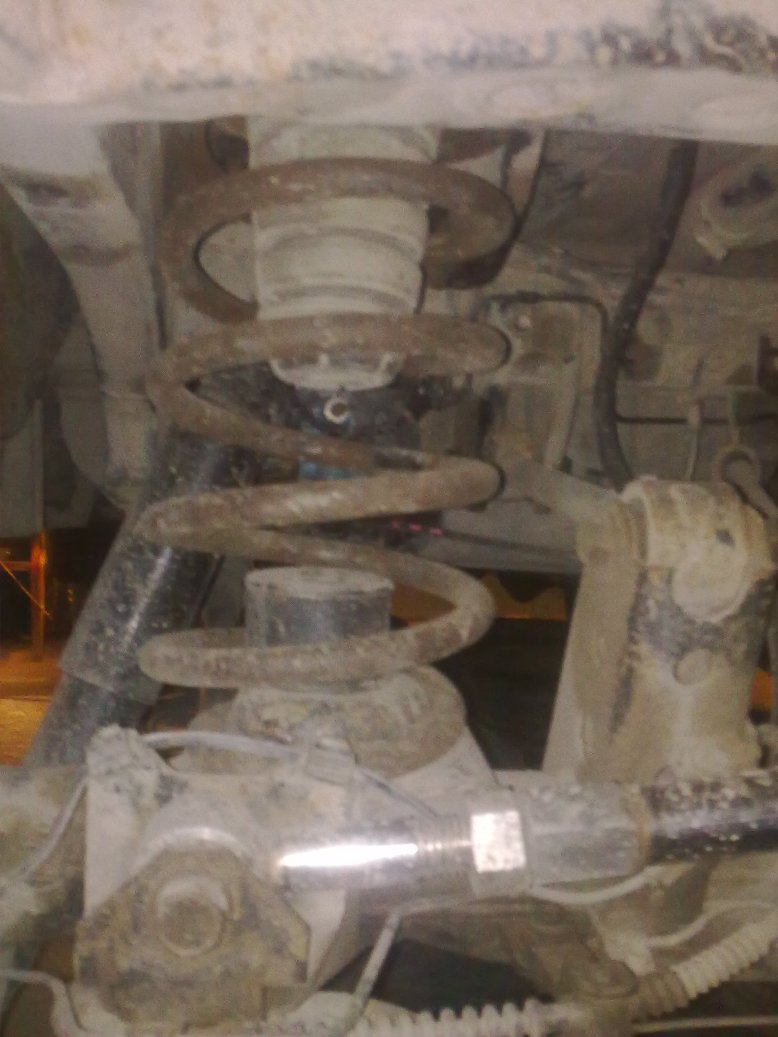

Зад

post-38774-0-52996600-1414068532_thumb.j

Изменено пользователем sania385

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Моска
  • Машина: Уаз-31622 - был :(, TLC105

То sania385:

Такая установка (на мост) не мешает постановке\снятию пружин и как закреплены подушки на мосту?

А какой у вас лифт?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Широкая ср. Волга Самара
  • Машина: TLC105, в заду лебедки нету, а хай-джек пролюбил...
как закреплены подушки на мосту?

 Как на фото не знаю, мы с приятелем приварили гайку по центру и сверху болтом, под гайку и болт чуть выбрали место...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва/Бирюлево Пассажирская/Северное Бутово
  • Машина: Land Cruiser 105 GX 1 HZ лифт 4",багажник,люстра,силовой бампер,лебедка, 35" STT

 У Тамерлана купи за 1.5 р комплект удлинителей отбойников и не парься.И проставки для передних линков стаба в комплекте

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: Land Cruiser - продан Runx - есть

То sania385:

Такая установка (на мост) не мешает постановке\снятию пружин и как закреплены подушки на мосту?

А какой у вас лифт?

Спереди не мешает, потому что, отбойник вынимаетяся и ставится вместе с пружиной.

Сзади мешает, поэтому подушку я устанавливал после установки пружины (просовывал подушку между витков).

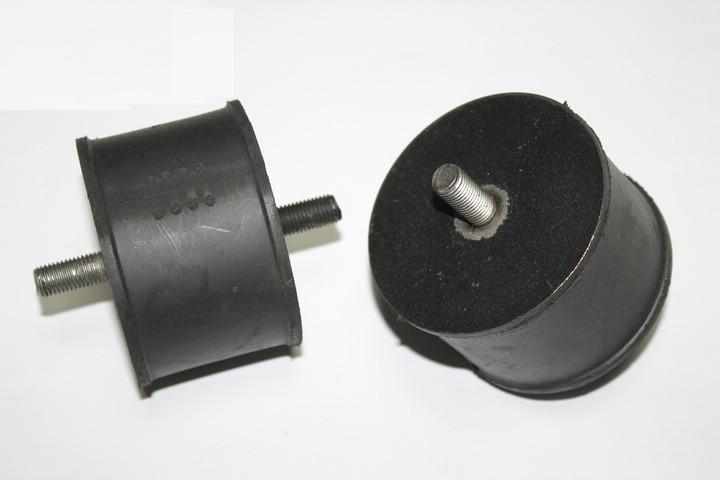

На подушках имеются две резьбовых цапфы.

post-38774-0-47891000-1414119845_thumb.j

Одну срезаем, про помощи другой крепим подушку к мосту. В площадке на мосте имеется отверстие. Гайку я не приваривал, а просто накрутил - очень не удобная процедура, но можно изловчиться.



Есть у данной технологии недостатки: при ходе моста вверх отбойник попадает не в центр подушки. Можно установить подушку большего диаметра.

Лифт у меня около 4 дюймов.

Изменено пользователем sania385

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: Land Cruiser - продан Runx - есть

 У Тамерлана купи за 1.5 р комплект удлинителей отбойников и не парься.И проставки для передних линков стаба в комплекте

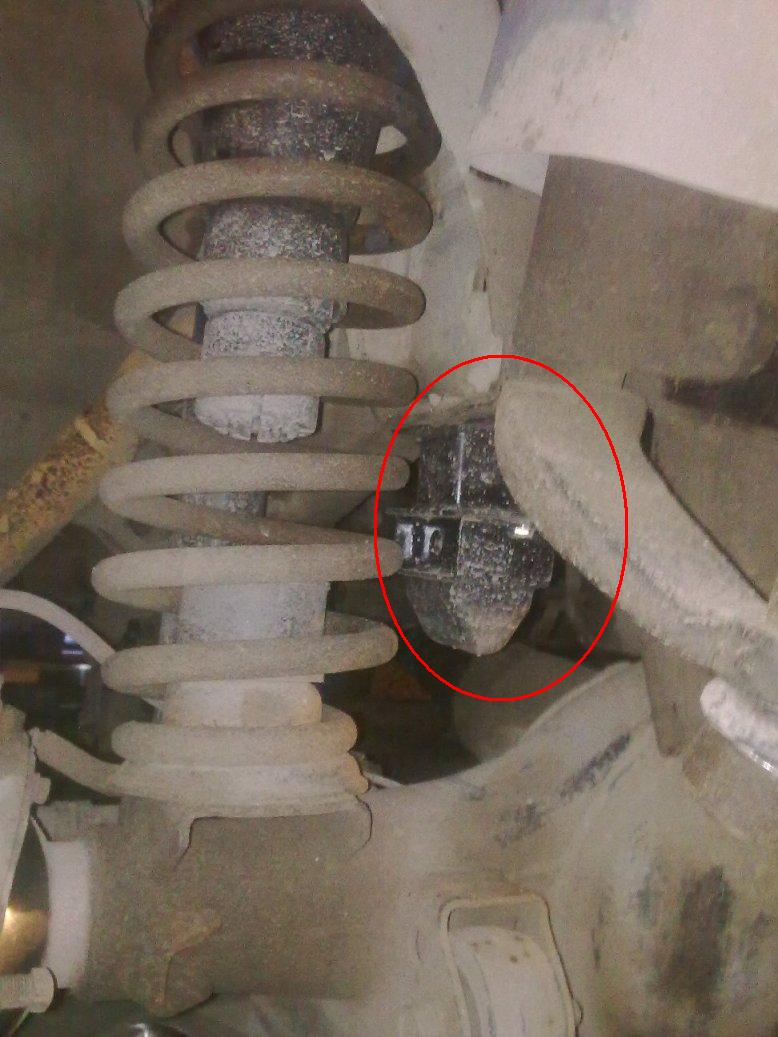

У Тамерлана удлинители других отбойников. Их комплект у меня установлен.

post-38774-0-95371300-1414120313_thumb.j

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Питер
  • Машина: TLC80 1HD-FT Экспедиция.

Чисто теоретический вопрос. А зачем нужны эти дополнительные упругие элементы внутри пружин, если роль отбойников они не выполняют?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нижневартовск
  • Машина: "Громила" TLC-80, GX, 1-HZ, ГП5,29, 38"TSL, 5" Suspension Lift, Резанные арки.

Судя по всему, там "двойные" отбойники. Сначала с мостом встречается отбойник внутри пружины, сжимается на 2 см и только после этого мост встречается с отбойником на раме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow
  • Машина: TLC 105 '06 R2, 1HD-T, H151f, 3" OME, 35", лебедка, шнорк.

Шевген, все правильно, но только при равномерном сжатии подвески. А вот при артикуляции отбойники внутри пружин как раз и начинают работать как основные отбойники. И очень неправильно, что многие пренебрегают удлинением всех 4 отбойников при установке более длинных пружин - потом начинаются темы, что пружины той или иной фирмы го%но, потому что сломались или просели.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск
  • Машина: Land Cruiser - продан Runx - есть

Чисто теоретический вопрос. А зачем нужны эти дополнительные упругие элементы внутри пружин, если роль отбойников они не выполняют?

Они позволяют получить прогрессивную характеристику упругого элемента.

Ярослав недавно подробно писал об этом. Можно поискать тему.
