  • Откуда: Зелик
  • Машина: ToYoT
28.07.2019 в 14:39, KEVIN сказал:




Опознано как провода на концевик контрольки 4ВД



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
28.07.2019 в 16:39, KEVIN сказал:


Приветсвую!

Этот болтается в воздухе, допускаю что на кондей.

28.07.2019 в 16:39, KEVIN сказал:


Эти на датчики давления наддува в прибороку (зеденая и красная лампа на тахометре), должны быть подключены снизу к двум гномам (датчики давления) объединенным патрубком с желтым тройником на фото.

28.07.2019 в 16:39, KEVIN сказал:


возможно с датчика воды на топливном фильтре.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зелик
  • Машина: ToYoT
1 час назад, RomaS сказал:

Приветсвую!

Этот болтается в воздухе, допускаю что на кондей.

Эти на датчики давления наддува в прибороку (зеденая и красная лампа на тахометре), должны быть подключены снизу к двум гномам (датчики давления) объединенным патрубком с желтым тройником на фото.

возможно с датчика воды на топливном фильтре.

Спасибо!

По кондею гляну по схеме цвета проводов, возможно действительно кондей.

На фото видно, что к гномам подключена другая фишка на три провода, а эта свободная на два провода должна вести на датчик контрольки 4ВД, ибо проверялась, и после перемыкания проводов в этой фишке загоралась контролька 4ВД на приборке.

Контролька наличия воды в топливном фильтре проходит тест при включении зажигания, тоесть исправна, однако при перемыкании контактов этой фишки не загорается, следственно это что-то другое...

Посмотри плиз по своей косе что это за 6 обрубленных проводов из заголовка темы, куда они ведут на твоей машине, да и остальные бы глянуть, в идеале сфоткать. Вот например фишка на контрольку 4ВД, непонятно как дальше должны идти провода до датчика в мосте. По описанию у нас машины один в один с завода, даже год одинаковый, поэтому было бы неплохо, если бы отфотать подкапотку в местах этих всех фишек, лучше как говорится один раз увидеть...

Я готов подождать, учитывая что машина щас у брата, и турбина с Владика ещё не пришла, время есть, но хтелось бы разобраться в подкапотной проводке до момента внедрения туда турбины. Да и турбину выдрали до нас, очень бы не помешали фотки и по турбине что да как, куда идёт, особенно вакуум и электрика, ибо хочется привести максимально к заводскому состоянию данный агрегат. Есть ватсап, швайбер, если сюда фотки не влазят. Поможешь фотками?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зелик
  • Машина: ToYoT
25.07.2019 в 17:21, Predator сказал:

Отвечу сам себе.. Это коса моторно-трансмиссионная.

Данная коса имеет со стороны кузова всего три колодки: 2е- силовые и одна сигнальная .

Фото колодок:

IMAG1237.thumb.jpg.241095e8e7e0b2910ad7ccb8decb3d97.jpgIMAG1236.thumb.jpg.93aa17997144deba5f0009fc34f4eb92.jpg

В теме сделал фотки, у мну немного иначе, видимо изза того что дизель

26.07.2019 в 10:29, avals714 сказал:

Патрубки все по измерениям покупал в интернете...Тут описано что куда

А этот список совпадает с леворульками, или там патрубки другие?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
2 часа назад, KEVIN сказал:

На фото видно, что к гномам подключена другая фишка на три провода, а эта свободная на два провода должна вести на датчик контрольки 4ВД, ибо проверялась, и после перемыкания проводов в этой фишке загоралась контролька 4ВД на приборке.

Согласен.

С разьема этого спускается из под кастрюли прям по оси аморта вниз на раму, там должен быть виден разъем, у меня рядом с ним провод отламывался, но мне не помогло, пока не могу найти обрыв.

Изменено пользователем RomaS

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.

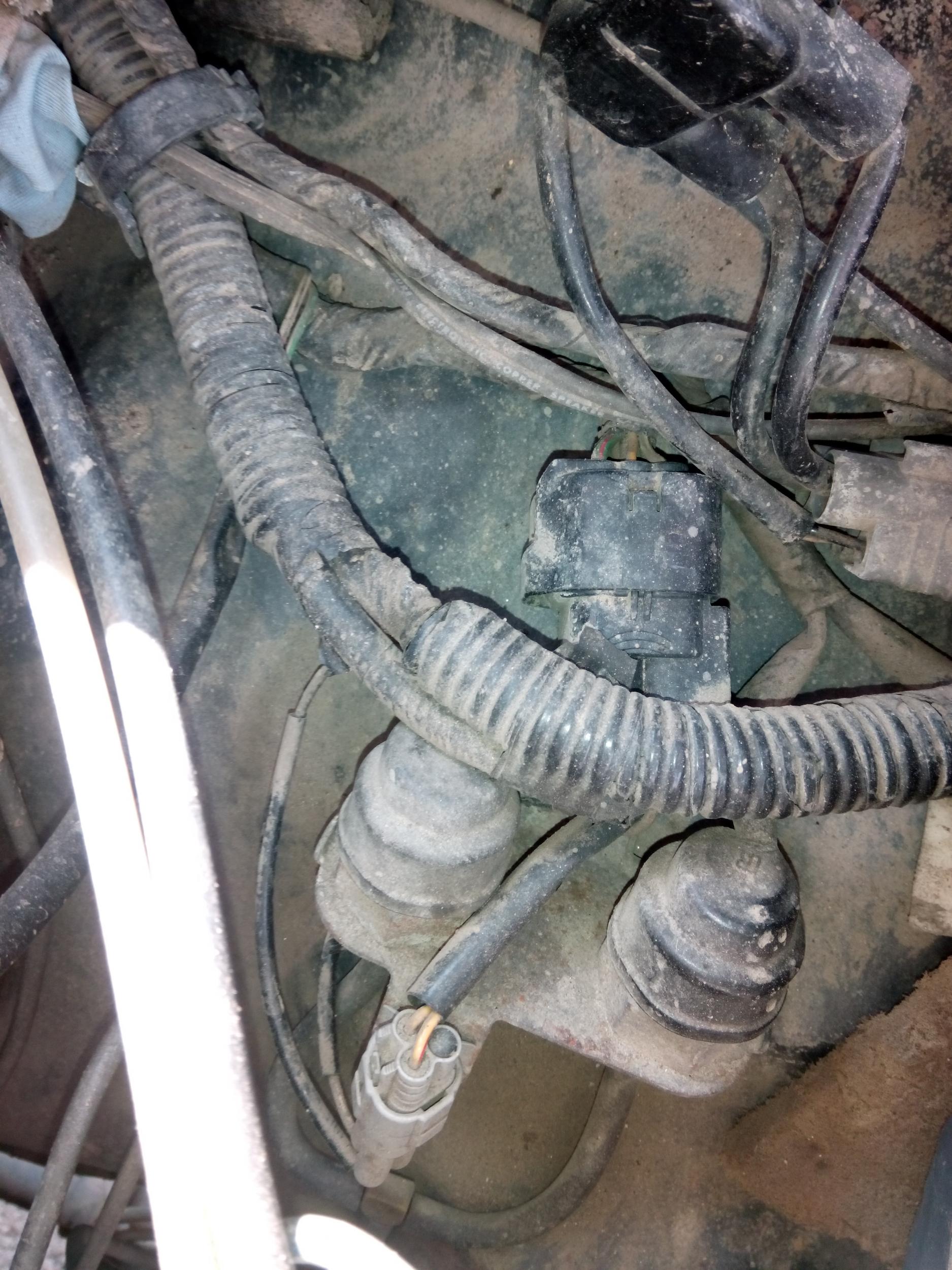

Этот разъем вродебы под кастрюлей живет как на фото выше (№8 последнее фото) и далее в жгут, а с него еще видимо разъем над рамой как писал выше.

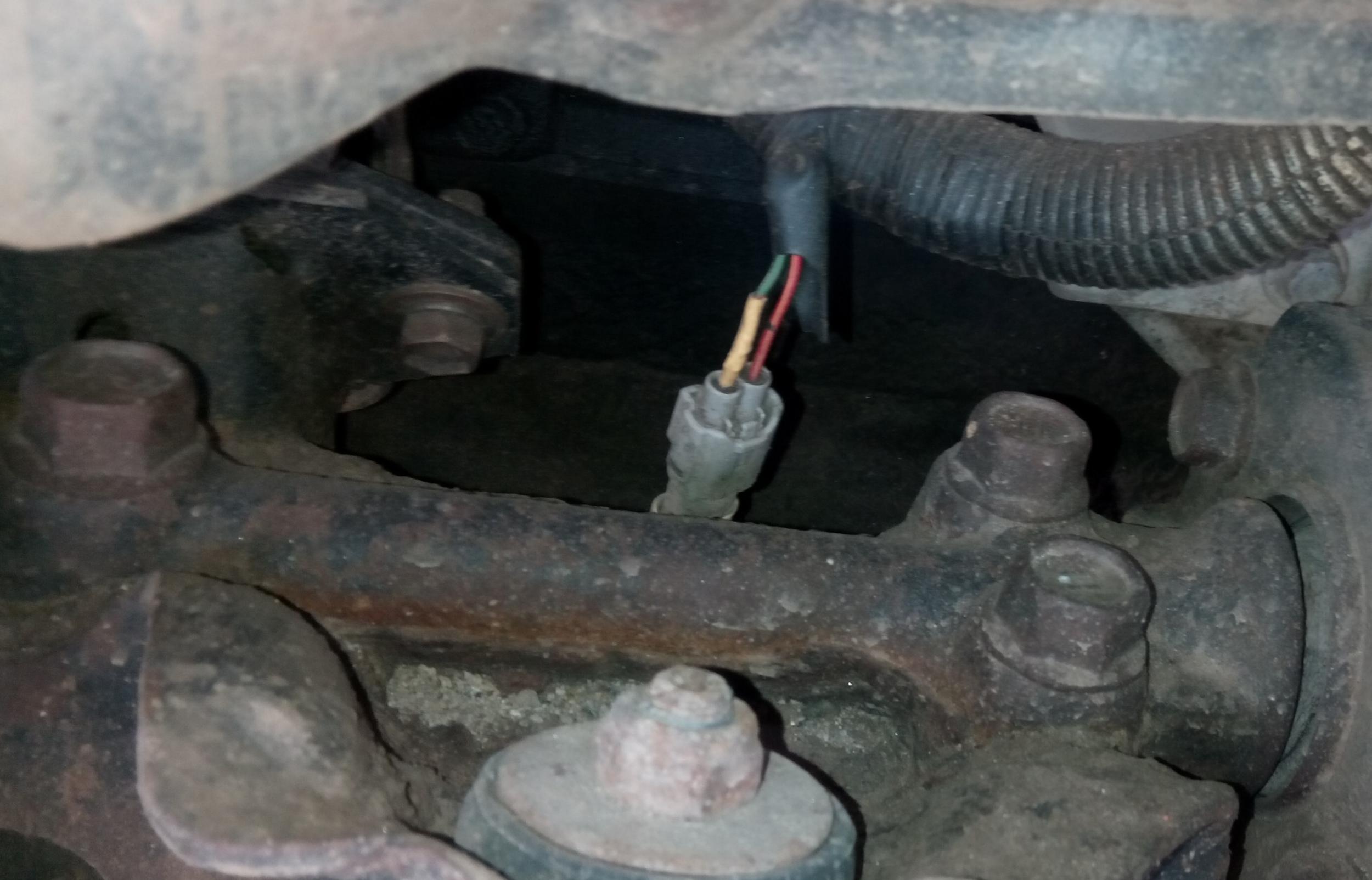

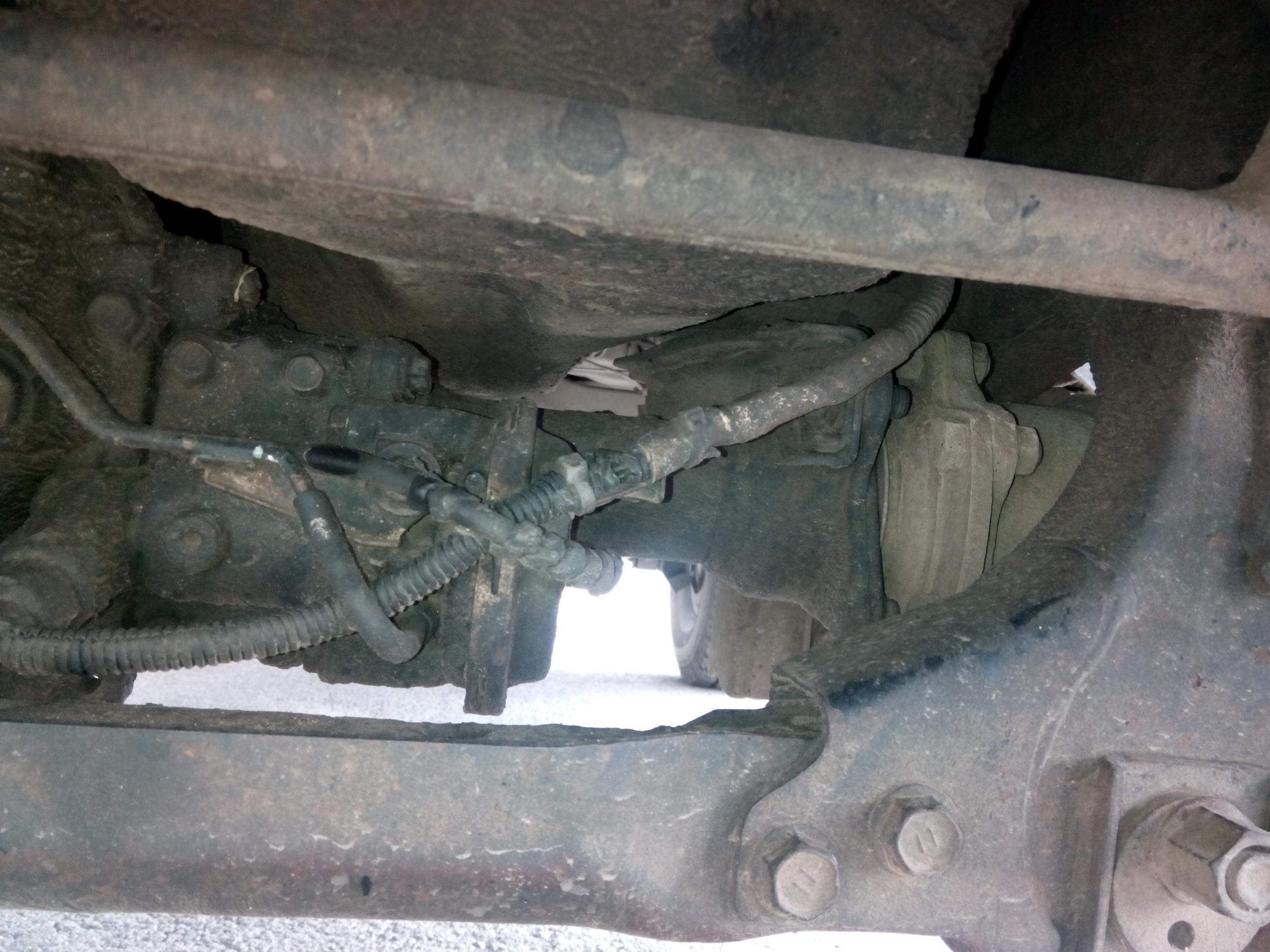

Далее до датчика на мосту еще одним отрезком жгута на 2 провода, с фишками поконцам: датчик и ответка над рамой под аркой.

2 часа назад, KEVIN сказал:

Поможешь фотками?!

Помогу конешь по мере возможности, я сам просто ща кузовщиной каждый день занимаюсь пока не мокро и с плюсом на улице.

Изменено пользователем RomaS

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
2 часа назад, KEVIN сказал:

Контролька наличия воды в топливном фильтре проходит тест при включении зажигания, тоесть исправна, однако при перемыкании контактов этой фишки не загорается, следственно это что-то другое...

У меня тоже контролька загорается, а цепь неисправна не нашел еще где. Видимо контроль этой цепи как-то хитрее организован, в датчике же нормально разомкнутый контакт. Я уже и датчик восстановил и провод оборваный у фишки - фильтр с лягушкой утомил воздухом терпения не хватило искать место подсоса, убрал в сторону поставил со штуцерами и гнездом под термоклапан обратки, позже покажу.

Изменено пользователем RomaS

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
21 минуту назад, RomaS сказал:

Этот разъем вродебы под кастрюлей живет как на фото выше (№8 последнее фото) и далее в жгут

Так нет же у тебя под кастрюлей тоже лежат 2 разъема...., посмотрю вечером что у меня.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Георгиевск
  • Машина: Toyota Hilux Surf - 2LTE,1991,автомат
4 часа назад, KEVIN сказал:



А этот список совпадает с леворульками, или там патрубки другие?!

двигатель то один,2лте,и патрубки соответственно одинаковые



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
08.08.2019 в 10:56, KEVIN сказал:

Поможешь фотками?!




















Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.

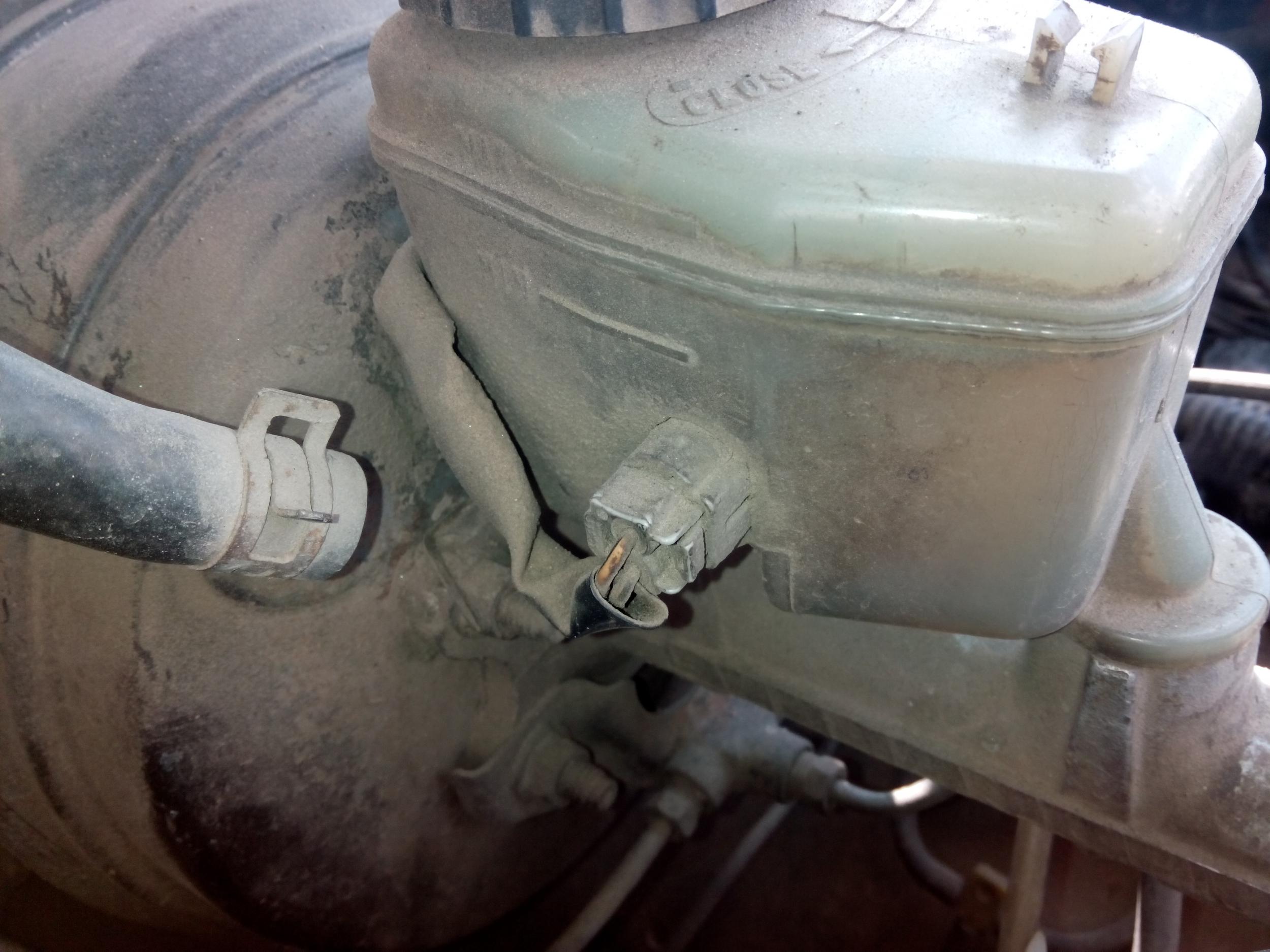

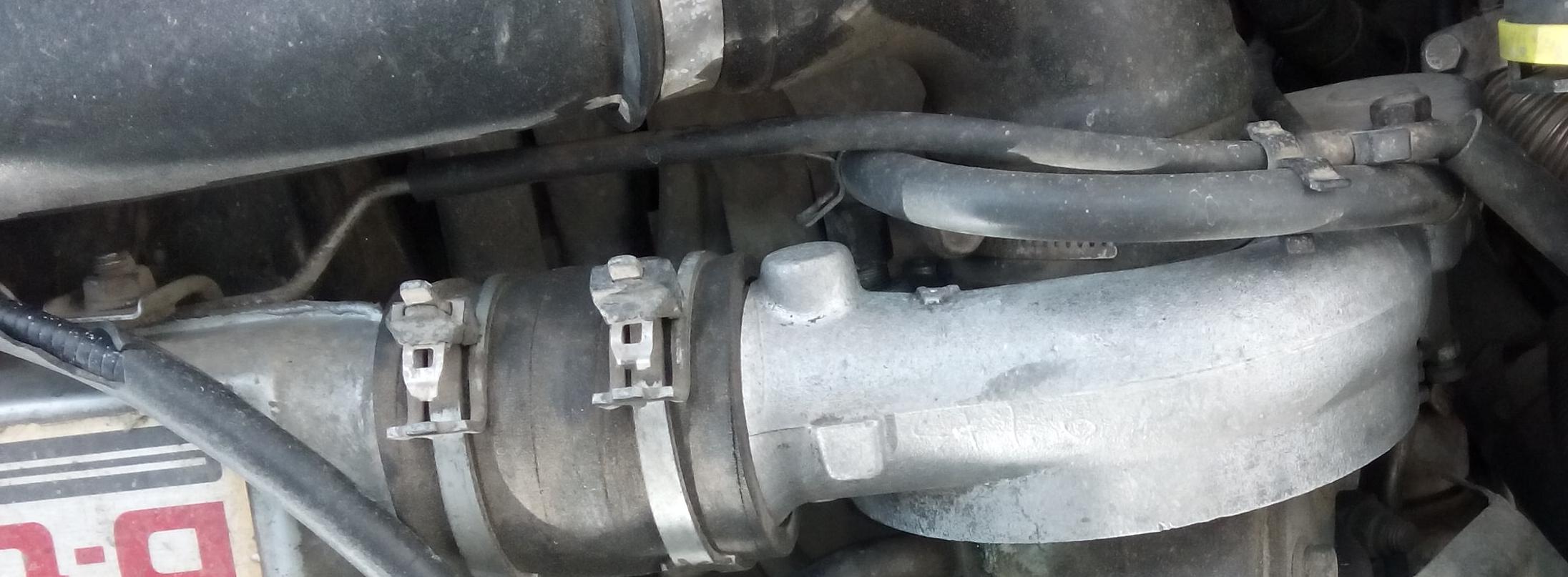

Если что конкртно интересует уточни еще поснимаю.

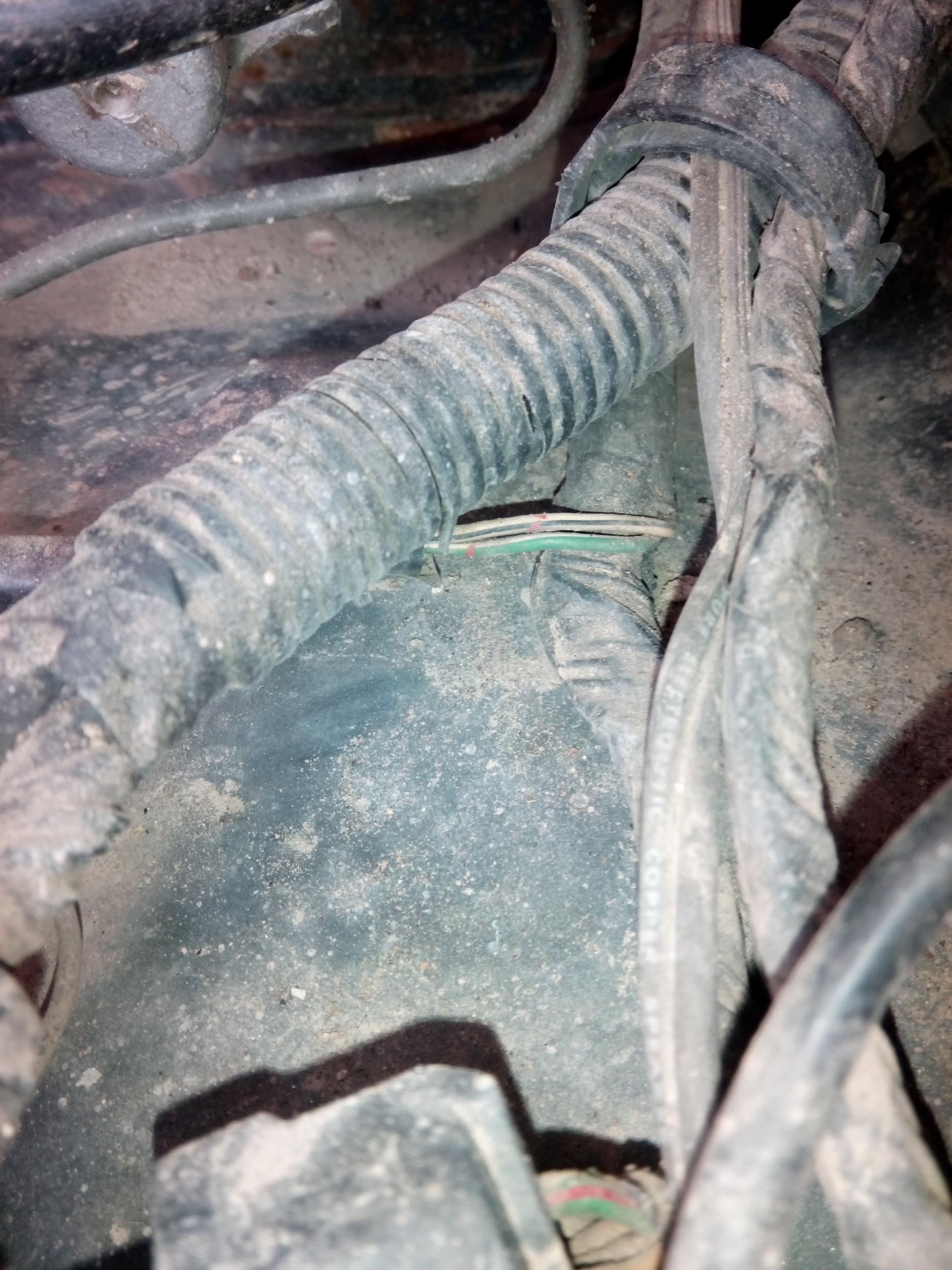

откуда 6 проводов взялись не пойму, нашел максимум пару на клапан заслонки, ниже по жгуту еще датчик температуры (для свечей накала) на блок уходит, возможно в этот же жгут еще собирается под впускным датчик температуры под термостатом на приборку, провод контроля шины свечей накала, надо уточнять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зелик
  • Машина: ToYoT
4 часа назад, RomaS сказал:










imageproxy.php?img=&key=7258b8d18b590b4d

imageproxy.php?img=&key=7258b8d18b590b4d











И цветом даже совпадают наши машины, а вот проводкой, увы...

За фотки спасибо, но уж слишком всё крупным планом, одну фотку (5 сверху) вовсе не распознал местоположение. В то время, как космические корабли бороздят просторы нашей Вселенной, эээммм, тоесть совнеменные фотокамеры дкже в телефоне имеют достаточно высокое разрешение, поэтому можно снимать обширнее, чтобы можно было отследить что откуда вышло и куда направляется.

4 часа назад, RomaS сказал:

Если что конкртно интересует уточни еще поснимаю.

откуда 6 проводов взялись не пойму, нашел максимум пару на клапан заслонки, ниже по жгуту еще датчик температуры (для свечей накала) на блок уходит, возможно в этот же жгут еще собирается под впускным датчик температуры под термостатом на приборку, провод контроля шины свечей накала, надо уточнять.

Вот и для меня эти 6 проводов загадка, но что-то подсказывает мне, что 2 коричневых провода из их числа это на датчик тахометра в тнвд который. А ты не мог бы проследить от своего ТНВД какого цвета и куда в какой жгут идут провода датчика тахометра?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зелик
  • Машина: ToYoT
5 часов назад, RomaS сказал:

Если что конкртно интересует уточни еще поснимаю.

откуда 6 проводов взялись не пойму, нашел максимум пару на клапан заслонки, ниже по жгуту еще датчик температуры (для свечей накала) на блок уходит, возможно в этот же жгут еще собирается под впускным датчик температуры под термостатом на приборку, провод контроля шины свечей накала, надо уточнять.

Опознал 5 фотку, да, та максимум пара (проводов) на клапан заслонки на фотке, как раз у меня оборвана в месте выхода из жгута, и вот от этого места, ещё сантиметра 3 вниз жгут толстый, а потом он расходится, где и есть моя засада...

ПыСы. Забыл ранее упомянуть - проводку на звуковые сигналы я нашёл: провода на него выходят из жгутов повторителя поворотов в бампере с обеих сторон...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
2 часа назад, KEVIN сказал:

что-то подсказывает мне, что 2 коричневых провода из их числа это на датчик тахометра в тнвд который.

На тнвд разъем в который собран провод клапана отсечки топлива и датчика тахометра (по схеме 2 провода). вечером посмотрю цвета и их количество.

Еще как писал выше рядом должен в жгут толстый войти провод от датчика температуры на блоке (по схеме двухпроводной), датчик температуры на термостате (однопроводной) и контроль шины свечей, те всего минимум 8. и кстати клапан отсечки и клапан заслонки по схеме объединены, но я не знаю в каком месте.

2 часа назад, KEVIN сказал:

одну фотку (5 сверху) вовсе не распознал местоположение. В то время, как космические корабли бороздят просторы нашей Вселенной, эээммм, тоесть совнеменные фотокамеры дкже в телефоне имеют достаточно высокое разрешение, поэтому можно снимать обширнее, чтобы можно было отследить что откуда вышло и куда направляется.

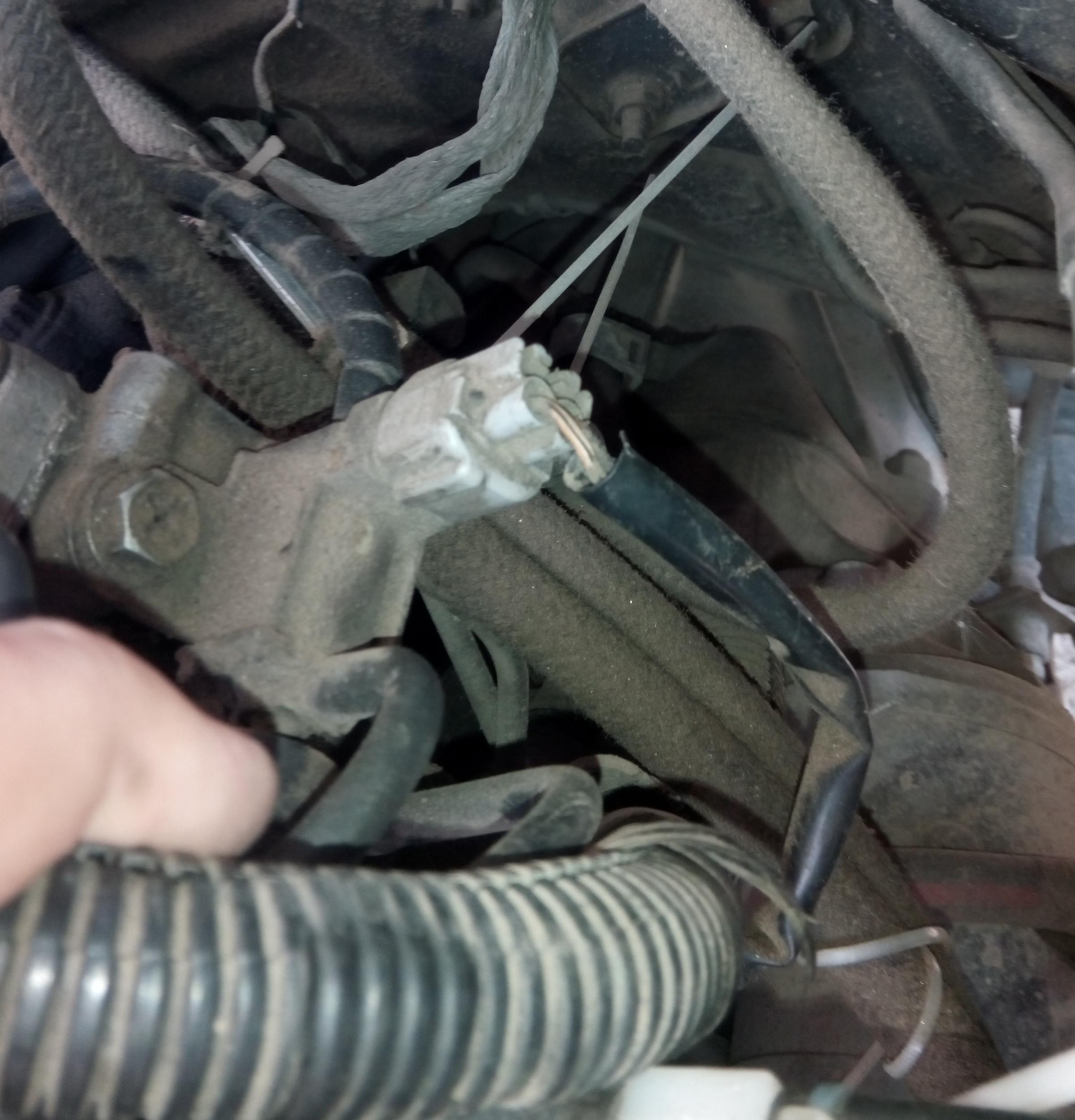

это разъем клапана вакуумного привода воздушной заслонки.

обрезал фоты потомучто какието проблемы с загрузкой начинались если размер мб и выше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зелик
  • Машина: ToYoT
18 минут назад, RomaS сказал:

На тнвд разъем в который собран провод клапана отсечки топлива и датчика тахометра (по схеме 2 провода). вечером посмотрю цвета и их количество.

Разве датчик тахометра в тнвд не имеет собственного разъёма (колодки) синего цвета, а объединено с клапаном отсечки топлива???!!! Просто у папы на родном атмосферном 2L и в инете по парт-намберу этого датчика, он имеет свою синюю колодку, где контакты напоминают букву "Г"

26 минут назад, RomaS сказал:

Еще как писал выше рядом должен в жгут толстый войти провод от датчика температуры на блоке (по схеме двухпроводной), датчик температуры на термостате (однопроводной) и контроль шины свечей, те всего минимум 8.

В первом посте данной темы я писал, какие ещё провода выходят из этого жгута:

"

Но в месте где этот толстый подкапотный жгут расходится (в подкапотке чуть выше  стартера-колокола МКПП) на тот что описан выше, уходящий по МКПП, также выходят провода:

- где-то за 2см до места разветвления жгута из этого толстого подкапотного жгута выходят два тонких обычных провода: чёрный с белой полосой и белый с чёрной полосой.

- непосредственно в месте разветления из относительно опознанных:

>тонкий обычный коричневый провод, который прикручивается болтом к торцу блока цилиндров над колоколом МКПП (для того, чтобы быть "массой" двигла не подходит - слишком тонкий)

>тонкий обычный жёлтый с зелёной полоской провод, идущий на однопиновый датчик (температуры ОЖ) на корпусе термостата

>три провода чёрного цвета, которые с красной и жёлтой полосками толстые и с белой полоской средней толщины.

- непосредственно в месте разветвления из неопознанных обрубленных до меня 6 проводов:

>>> 2 провода коричневого цвета, зелёный, зелёный с белой полосой, зелёный с красной полосой и чёрный с жёлтойполосой"

35 минут назад, RomaS сказал:

обрезал фоты потомучто какието проблемы с загрузкой начинались если размер мб и выше.

В личку скину цифры, чтоп по ватцу можно было фоты перегонять

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.

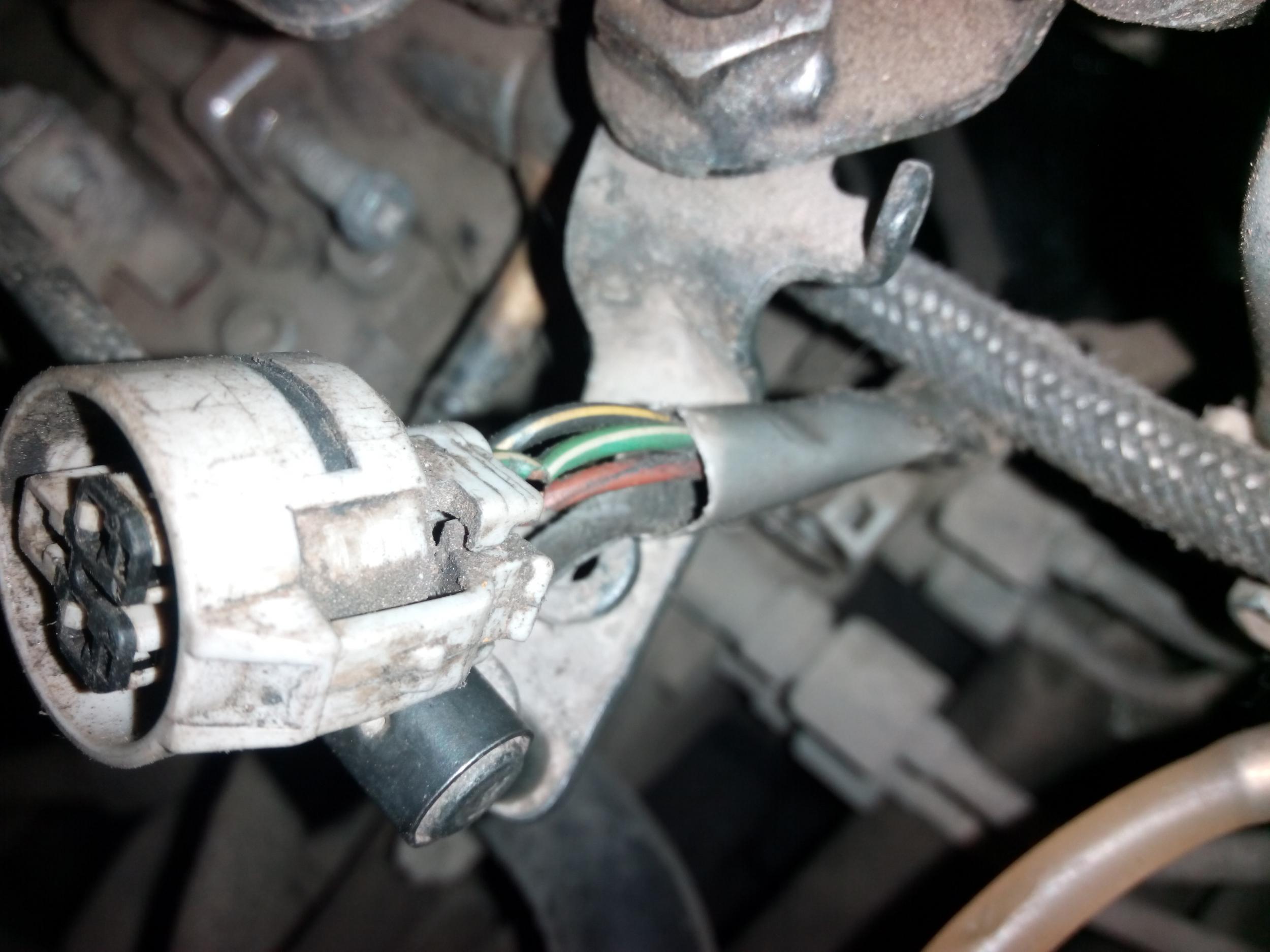

Вот разьем на тнвд

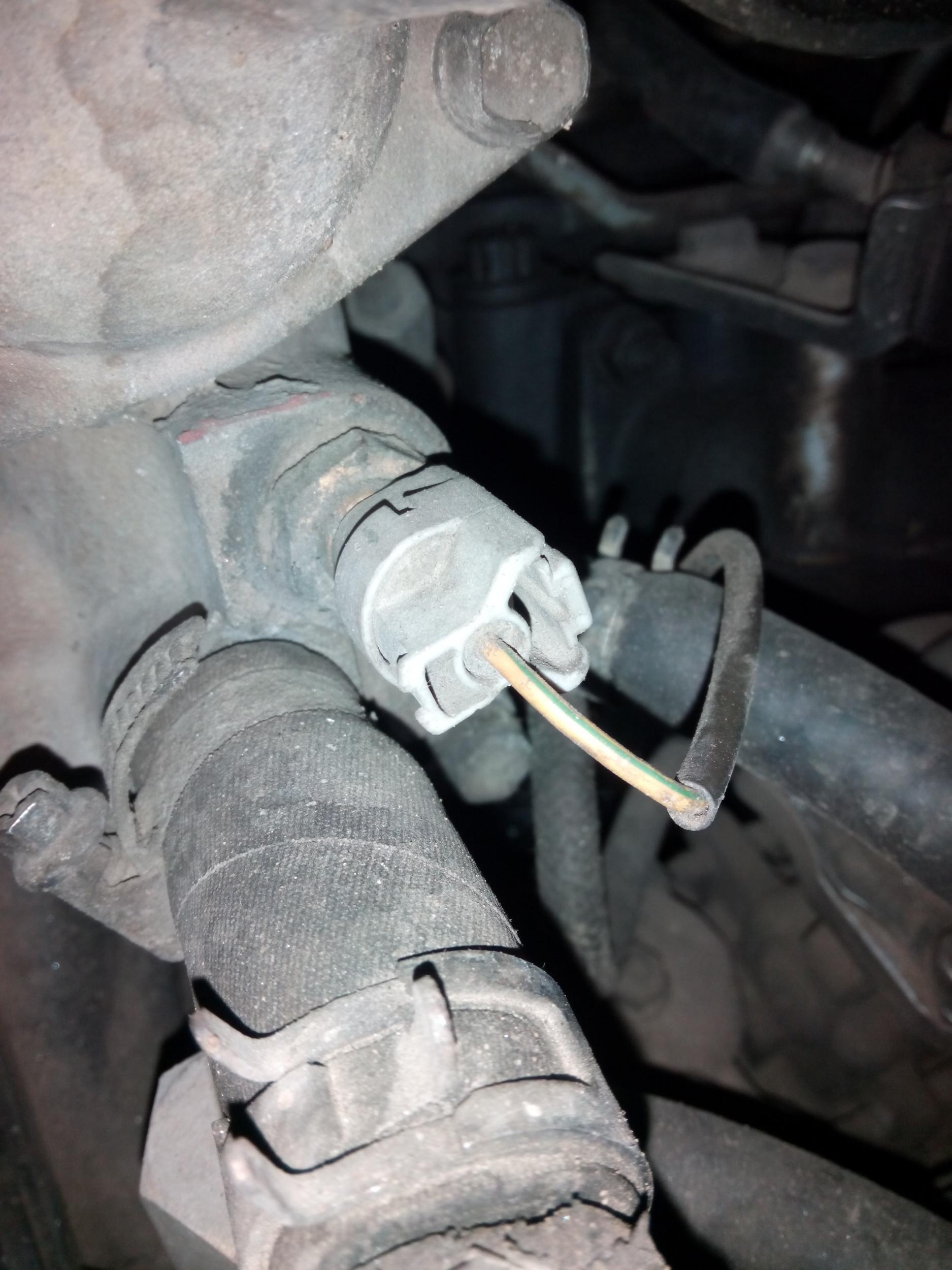

Вот разъем датчика температуры




под впускным шукать небыло сил и времени, светало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
15 часов назад, KEVIN сказал:

где-то за 2см до места разветвления жгута из этого толстого подкапотного жгута выходят два тонких обычных провода: чёрный с белой полосой и белый с чёрной полосой.

по фото выше :



16 часов назад, RomaS сказал:
18 часов назад, KEVIN сказал:

одну фотку (5 сверху) вовсе не распознал местоположение. В то время, как космические корабли бороздят просторы нашей Вселенной, эээммм, тоесть совнеменные фотокамеры дкже в телефоне имеют достаточно высокое разрешение, поэтому можно снимать обширнее, чтобы можно было отследить что откуда вышло и куда направляется.

это разъем клапана вакуумного привода воздушной заслонки.

обрезал фоты потомучто какието проблемы с загрузкой начинались если размер мб и выше.

бело/черный точно виден, второй - не очень в обед гляну.



15 часов назад, KEVIN сказал:

>тонкий обычный коричневый провод, который прикручивается болтом к торцу блока цилиндров над колоколом МКПП (для того, чтобы быть "массой" двигла не подходит - слишком тонкий)

Это масса блока управлениия свечами, когда она обрывается - свечи включаются всего на полсекунды как на горячий мотор.

15 часов назад, KEVIN сказал:

>>> 2 провода коричневого цвета, зелёный, зелёный с белой полосой, зелёный с красной полосой и чёрный с жёлтойполосой"

смотри

13 минут назад, RomaS сказал:

Вот разьем на тнвд




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
15 часов назад, KEVIN сказал:

Разве датчик тахометра в тнвд не имеет собственного разъёма (колодки) синего цвета, а объединено с клапаном отсечки топлива???!!!

:ok:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
6 часов назад, RomaS сказал:

бело/черный точно виден, второй - не очень в обед гляну.

Второй - черный с белой полосой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зелик
  • Машина: ToYoT

Нашли половину проводов, супер!!!

Итаг:

черный с белой полосой и белый с чёрной полосой отдельно выходящие из косы это на электроклаппн вакуумного привода заслонки, выяснили, фото есть,гут

тонкий коричневый это масса блока управления свечами, выяснили, гут.

желтый с зелёной полоской это на датчик температуры ОЖ, гут

черные три с полосками подключены и работают, их не трогаем, гут

чёрный с жёлтой полосой (+) и зелёный с белой полосой это на датчиг тахометра, гут!

Посмотрел на датчик тахометра на тнвд насколько было возможно - провода из него либо оборваны, либо там вообще заглушка. Так-же нашёл мою старую тему с фотками папиного тнвд - действительно фишка одна круглая на три контакта, где объединены один провод на клапан отсечки топлива и два на датчик тахометра (два синих от датчика до колодки)



Осталось выяснить куда идут 4 провода из обрубленных - 2 коричневых, зелёный, и зелёный с красной полосой.

Но и на этом спасбо друг, выручаешь!!!
