Мысль материализуется...TLC61

[brat3 96]

Обогрев чего? Тосола? Свечей?

[Иваныч А. 6]

Свечей,или сковородки,как её  там обзывают...При включении зажигания не загорается лампа накала свечей,слышно только  как при повороте ключа зажигания,когда загораются две лампы,тормозов и зарядки аккума,за приборкой включается какое-то реле,в моторном отсеке вообще никаких движений...

Вроде как должен же отрабатывать мотор эдика...Где он хоть вообще находится?Видел какой-то круглый цилиндр внизу под коллектором у топливного насоса подкачки,со штоком в резиновой гофре,но к нему вообще ничего не подходит,ни проводов ни шлангов

[tlk-72 125]

15 минут назад, Иваныч А. сказал:

Свечей,или сковородки,как её  там обзывают...При включении зажигания не загорается лампа накала свечей,слышно только  как при повороте ключа зажигания,когда загораются две лампы,тормозов и зарядки аккума,за приборкой включается какое-то реле,в моторном отсеке вообще никаких движений...

Вроде как должен же отрабатывать мотор эдика...Где он хоть вообще находится?Видел какой-то круглый цилиндр внизу под коллектором у топливного насоса подкачки,со штоком в резиновой гофре,но к нему вообще ничего не подходит,ни проводов ни шлангов

А ты доверни ключ зажигания ещё чуток, но не до включения стартера, и послушай,

[Иваныч А. 6]

Да вроде внимательно слушал...Пойду ещё раз попробую.

[brat3 96]

Нету на турбо никаких эдиков. И мотор может завестись и без сковороды в крайнем случае.. А дрочево промороженого мотора к хорошему не приведет..даже с исправной сковородой.

[Иваныч А. 6]

Так,ладно,но почему тогда тишина в салоне?Кроме реле за приборкой больше никаких звуков.В моторном по ощущениям включается только какой-то из соленоидов полного привода.Вот на этих шинах минус,кузов прозванивается,это верно?

Если так,то куда подаётся плюс?

Схема для 12НТ правильная?

[Казак-берег 657]

Там на провод (зеленоватый) плюс вроде приходит. А болты эти просто для изоляторов.

[Иваныч А. 6]

В пдф-книге вроде тоже написано что эти большие клеммы должны звониться на землю...Кто нибудь видел что представляет из себя эта "сковорода " :-) ?

Попробовал подать напрямую плюс на болт от которого красный толстый провод идёт,так клемма хреновая на левом аккуме была так даже оплавилась...

[Казак-берег 657]

15 минут назад, Иваныч А. сказал:

Попробовал подать напрямую плюс на болт от которого красный толстый провод идёт

Нет там на самом болту плюса. Плюс приходит с черного провода и на изоляторе (который одевается на этот болт) он соединяется с красным.

Изменено 9 января 2023 пользователем Казак-берег

[oleg-71 100]

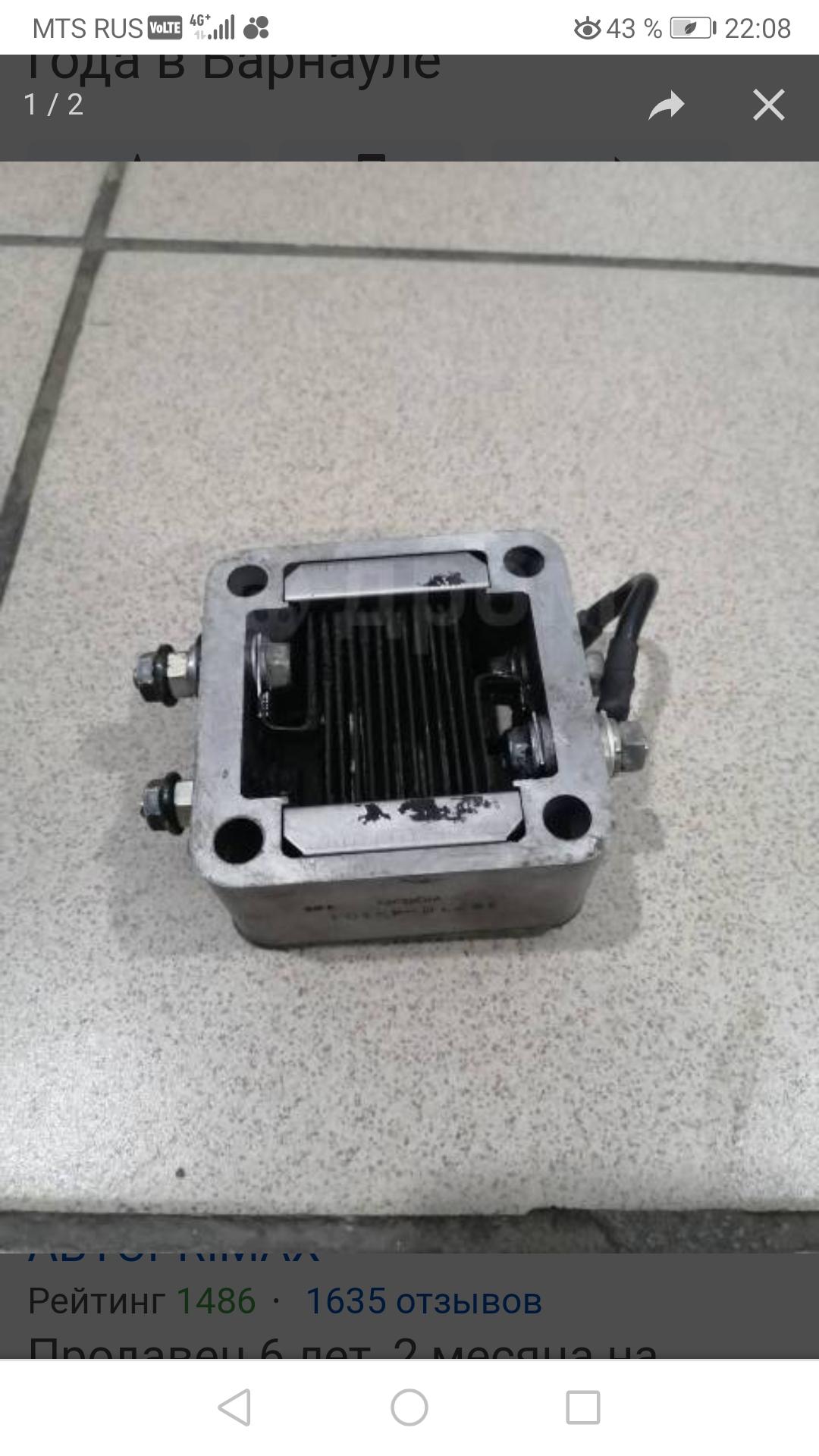

Сковорода, очень приблизительно, выглядит примерно так

[brat3 96]

Там же видно куда идут силовые провода на сковороду. Не надо тыкать с такими знаниями куда не попадя..

[Иваныч А. 6]

11 часов назад, Казак-берег сказал:

Нет там на самом болту плюса. Плюс приходит с черного провода и на изоляторе (который одевается на этот болт) он соединяется с красным.

Это я уже осознал.Вопрос в том что почему он звонится на землю?Ведь если на него питание приходит после включения зажигания то он должен замкнуть накоротко,а не тен нагревать...

8 часов назад, oleg-71 сказал:

Сковорода, очень приблизительно, выглядит примерно так

Олег спасибо!

4 часа назад, brat3 сказал:

Там же видно куда идут силовые провода на сковороду. Не надо тыкать с такими знаниями куда не попадя..

В Ваших знаниях я убеждён неоднократно!!!

[Казак-берег 657]

3 часа назад, Иваныч А. сказал:

Это я уже осознал.Вопрос в том что почему он звонится на землю?Ведь если на него питание приходит после включения зажигания то он должен замкнуть накоротко,а не тен нагревать

На него не приходит питание. Питание приходит на изоляторы которые на этом болту одеты и на них соединяются провода.

3 часа назад, Иваныч А. сказал:

Вопрос в том что почему он звонится на землю?

Потому что он вкручивается в корпус мотора.

[Иваныч А. 6]

Благодарю за науку!Тоёта однако...надо открутить ,глянуть ...

[VictorV 38]

@Иваныч А. , проверь плавкие вставки для начала.

На схеме твоей средняя из трёх рядом от плюса аккума. По ней идёт питание на оба реле.

И ещё вставку от реле до блока управления. На фото короткий зелёный провод с чёрным разъёмом.

Ещё вариант проверки общей работоспособности системы подогрева - вытащить разъём температурного датчика, идущего на блок управления.

Только аккуратно, чтобы не обломать разъём. Датчик снизу блока, на той же стороне, что на фото.

При отключения датчика мозги думают что ужас как холодно и дольше подают питание на сетку подогрева

Ну и по падению напряжения на встроенном вольтметре будет видно работает система или нет.



З.Ы. в разрыв датчика температуры можно поставить кнопку без фиксации и нажимая её регулировать время нагрева. Если есть такая необходимость



[Иваныч А. 6]

Виктор благодарю.По возможности займусь.

[Иваныч А. 6]

Подскажите кто знает какой диаметр/длина последней/оконечной банки глушителя на 12НТ?В родной оригинальной версии...

Изменено 9 февраля 2023 пользователем Иваныч А.

[tlk-72 125]

23 часа назад, Иваныч А. сказал:

Подскажите кто знает какой диаметр/длина последней/оконечной банки глушителя на 12НТ?В родной оригинальной версии...

В понедельник напомни, могу померить

[brat3 96]

240×120

[Иваныч А. 6]

21 час назад, tlk-72 сказал:

В понедельник напомни, могу померить

Обязательно напомню :-)...

7 часов назад, brat3 сказал:

240×120

Благодарю!
