  • Откуда: Санкт-Петербург
  • Машина: Toyota Hilux Surf 1

Доброе время суток уважаемые, обзавёлся я тут Сурфом LN60 и не нарадуюсь.Но много вопрос есть у меня, а именно вакуумная система на 2лт на 60тый Сурф, ибо у меня в моторке все вакуумные трубки просто либо висят не подключённые, либо совсем отсутствуют.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Южный Урал. г.Белорецк
  • Машина: Сурф LN130 5LT МКПП,шнорк,лебедь,пневмодифлок,МТ117,;Nissan
10 часов назад, Санти сказал:

Доброе время суток уважаемые, обзавёлся я тут Сурфом LN60 и не нарадуюсь.Но много вопрос есть у меня, а именно вакуумная система на 2лт на 60тый Сурф, ибо у меня в моторке все вакуумные трубки просто либо висят не подключённые, либо совсем отсутствуют.

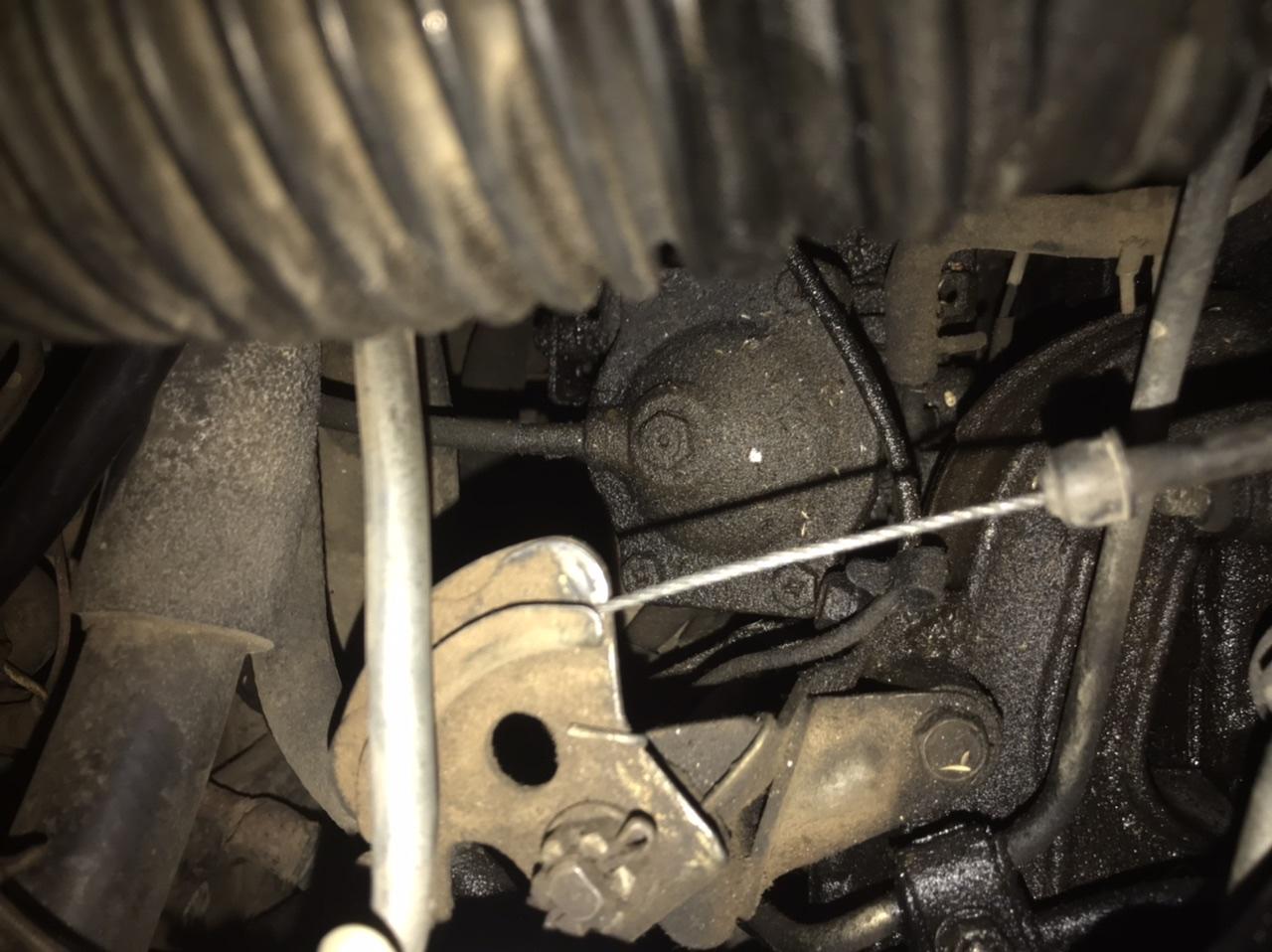

на первом фото ,с тнвд подключается во впускной коллектор.

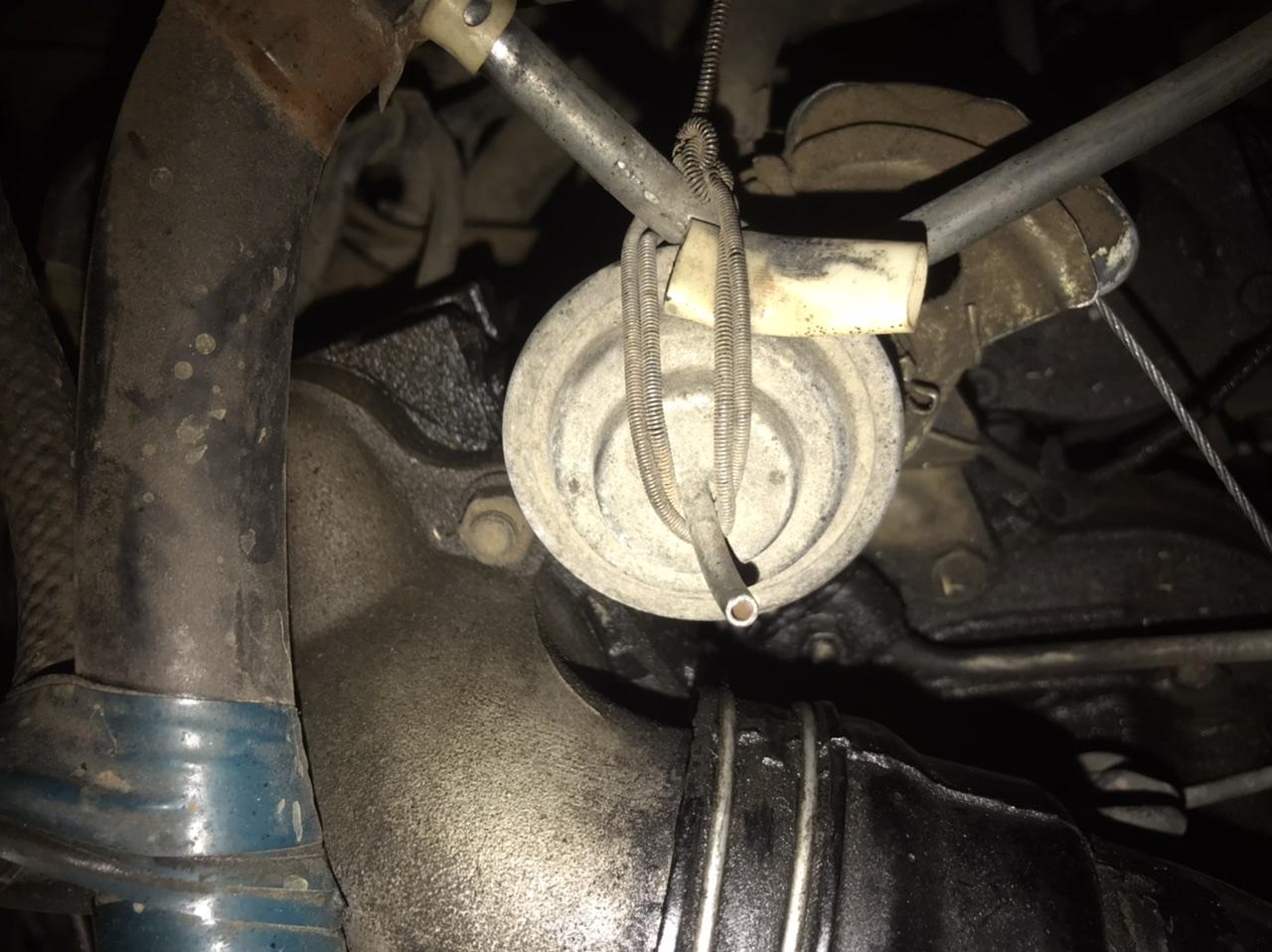

на втором фото, можно так и оставить

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Витим
  • Машина: TOYOTA SURF LN61

А как работает вакуумная глушилка? У меня двигатель сборная солянка. В впускном коллекторе есть заслонка, но как она приводится в действие не пойму.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

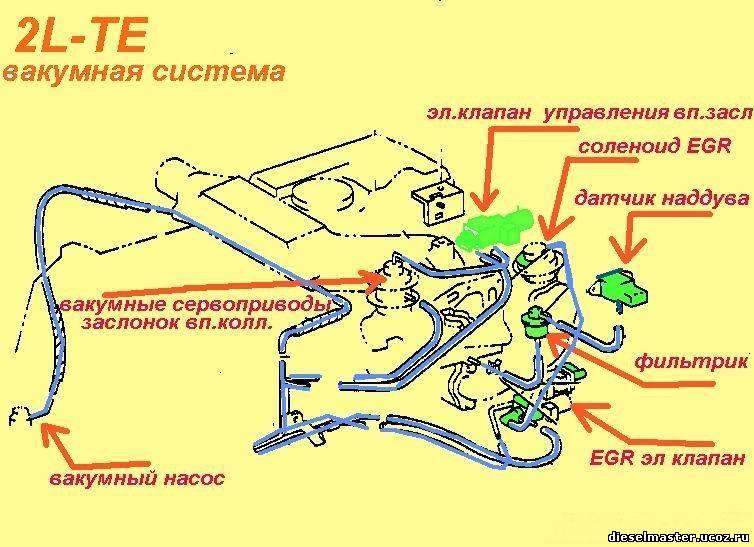

вдруг поможет


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Витим
  • Машина: TOYOTA SURF LN61

Неа, не понимаю... заслонка закрывается при создании вакуума, то есть во время работы двигателя и соответственно ваккумного насоса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: Toyota Hilux Surf 1

У меня нету на машине егр, эта система меня путает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва ; Истра
  • Машина: 4RUNER стал кз-т

Ну кроме егр все просто.Мотор завелся вакуум создался,заслонка открылась.Заглушил вакуум исчез заслонка закрылась,с ней мотор плавно глохнет и если что в разнос не пойдет.

 С тнвд тоже все просто,на нем стоит коректор надува ..Правильнее коректор увеличения подачи топлива при больших оборотах мотора.Тоже все просто газ в полас вакум в тнвд сдвигает внутри подачу топлива. На турбине стоящие шланги ,ограничивают давление,при достижении 0.8 идет сброс .На приборке две лампочки должны быти одна зеленая вторая оранжевая.на моторе одна из трубок идет к датчику который их зажигает.Схем которую тебе выложили очень хорошая.Ты карандашом по трубкам пройдись и на моторе так же собери.

 Дружище если мозгов своих не хватает, дуй в сервис,тебе нормальный дизелист за пять минут все воткнет куда надо.:think::buzz:



Изменено пользователем олег71

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Витим
  • Машина: TOYOTA SURF LN61

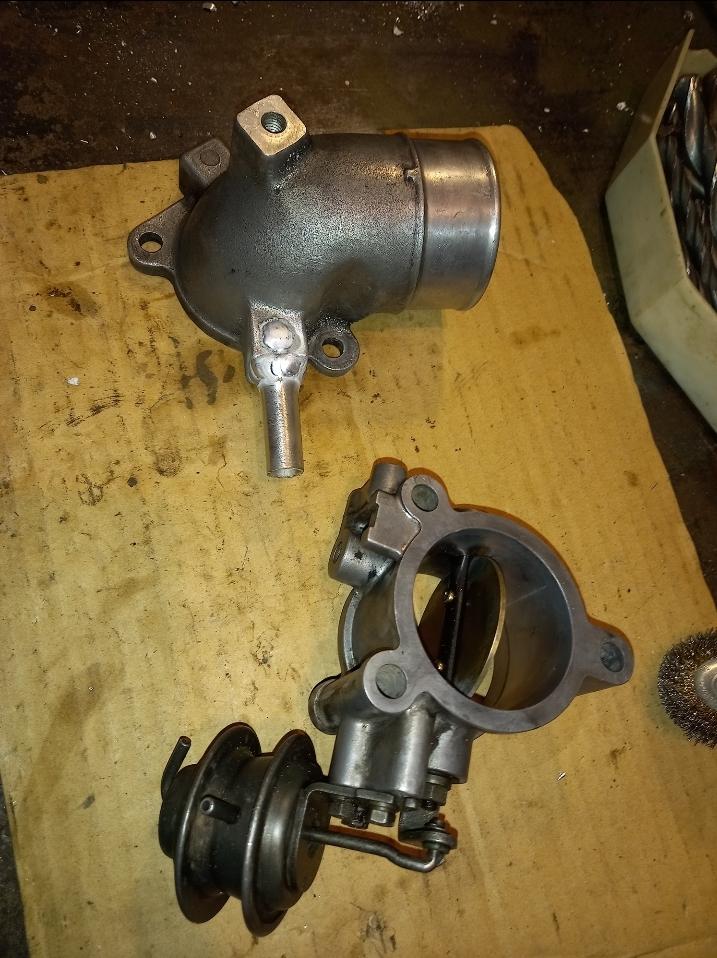

У меня такая заслонка, закрывается она при при подаче вакуума, а так открыта. Там уже нахимичено? Или вообще её удалить? Мотор 3L, Не было родного хобота, по этому поставил от 2лт вварив трубку под сапун.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сахалин
  • Машина: Land Cruiser 71
12 часов назад, олег71 сказал:

Тоже все просто газ в полас вакум в тнвд сдвигает внутри подачу топлива.

Вот только не вакуум, а избыточное давление турбины.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва ; Истра
  • Машина: 4RUNER стал кз-т
13 часов назад, alex770 сказал:

Вот только не вакуум, а избыточное давление турбины.

Ты прав все так.



17 часов назад, VITIM_14 сказал:

У меня такая заслонка, закрывается она при при подаче вакуума, а так открыта. Там уже нахимичено? Или вообще её удалить? Мотор 3L, Не было родного хобота, по этому поставил от 2лт вварив трубку под сапун.


Не удаляй ,с ней глушится плавно без тряски.И главное это гарантия от любой ситуации, в разнос если что мотор не уйдет ни как .Без воздуха мотор не работает трубки переставь местами,внутри простая мембрана.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Витим
  • Машина: TOYOTA SURF LN61
2 часа назад, олег71 сказал:

Не удаляй ,с ней глушится плавно без тряски.И главное это гарантия от любой ситуации, в разнос если что мотор не уйдет ни как .Без воздуха мотор не работает трубки переставь местами,внутри простая мембрана.

Крутил- вертел, дул и вакуум подавал, только так работает. Заслонка как бы подпружиненная, если не подключена то открыта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва ; Истра
  • Машина: 4RUNER стал кз-т

По логике,при запуске и работе  она должна быть открыта.Предположу что приглушении мотора открывается клапан и заслонка закрывается на время.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: Toyota Hilux Surf 1

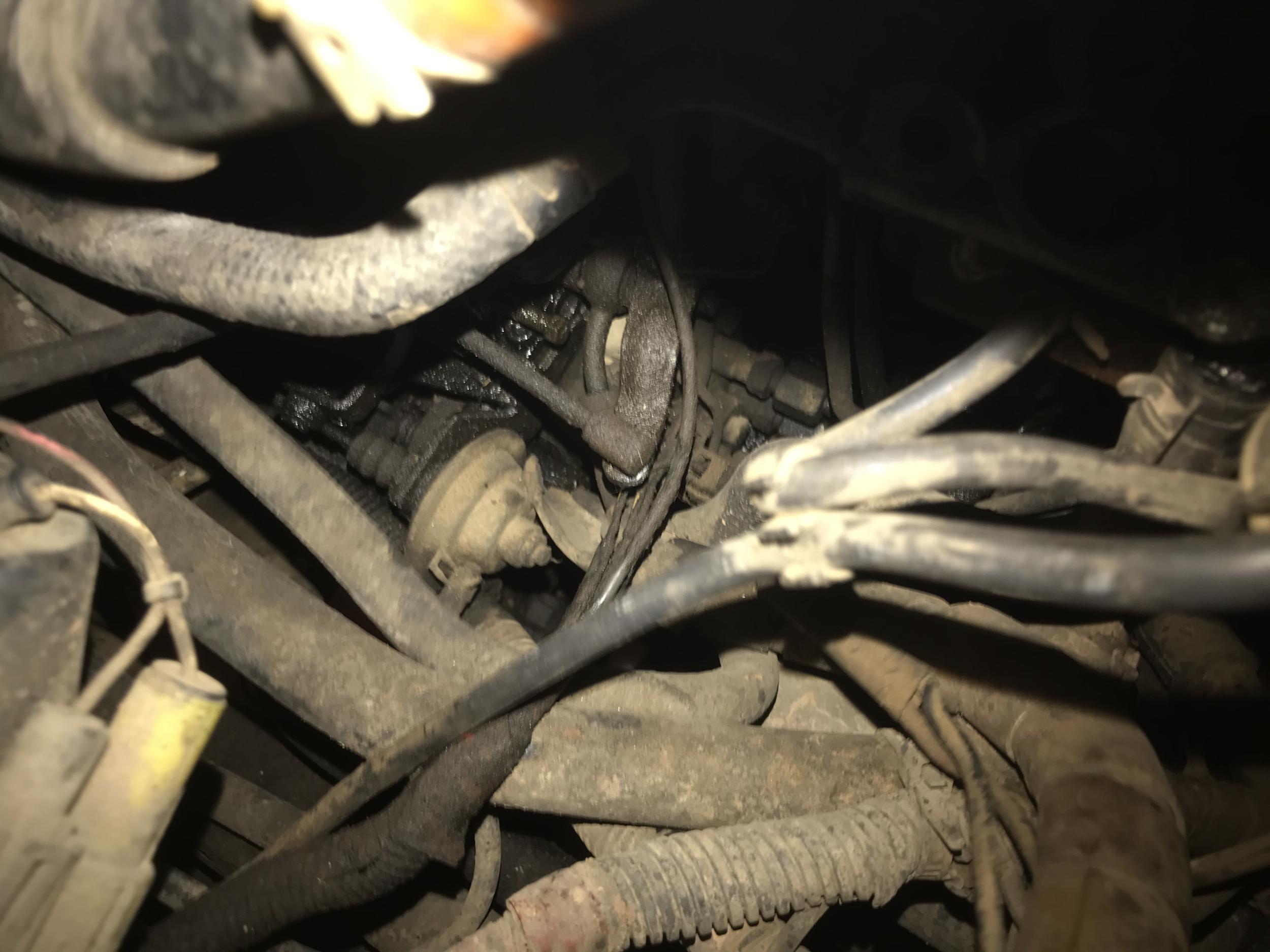

Ребят подскажите на что у меня тут вакуум идёт вместо вон той фотографии 1(которая сверху поста)?и если знаете куда эту надо подключить, то скажите тоже.


Изменено пользователем Санти

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва ; Истра
  • Машина: 4RUNER стал кз-т

Этот повышает обороты при нагрузке.Куда у тебя и чего предсказать невозможно. ползи по трубке сам найдешь.По схеме либо кондей либо к автомату.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: Toyota Hilux Surf 1
3 часа назад, олег71 сказал:

Этот повышает обороты при нагрузке.Куда у тебя и чего предсказать невозможно. ползи по трубке сам найдешь.По схеме либо кондей либо к автомату.

По схеме у меня там вместо повышающей обороты при нагрузке, стоит тот что на тнвд сверху.То есть надо врезать ещё один тройник между фильтром и тройником на датчики и повышатель оборотов при нагрузке?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: Toyota Hilux Surf 1

Ребят, я нашёл схемы в интернете которые такие же как у моего двигателя.Вдруг кому надо ловите.Вакуумная трассировка на 2LT старые сурфы

Изменено пользователем Санти
