Доброго времени суток друзья!
Спешу представить вам наш большой проект в TLC80!
Автомобиль заехал к нам в очень плачевном состоянии, весь пластик был сломан и частично утерян. На наши плечи легла задача по восстановлению и модернизации внутреннего убранства авто, а также монтажу новой акустической системы.
А теперь давайте по порядку.
Первым делом мы заменили старый , тканевый потолок на спицах, установив новое полотно со всеми стойками. Само собой без молотка и напильника в этом деле не обойтись)))
Далее мы заменили старую торпедо на рестайлинговую и подогнали в местах сопряжения с кузовом.



Для монтажа акустической системы нам пришлось разобрать дверные карты и тут образовался каскад сложностей с которыми встречаются практически все владельцы данной модели автомобиля.

Основная беда, это ничтожно малое посадочное отверстие для акустики. И всё ничего, но направляющая стеклоподъемника которая находится прямо за монтажным отверстием ограничивает выбор акустики по глубине. Дальше, больше)

Основания дверных карт были настолько потрёпаны влагой и временем, что просто разваливались в руках. Посадочные места клипс практически рассыпались и не имели возможности для дальнейшей эксплуатации. Повертев это все хозяйство, (в руках конечно) было принято решение изготовить новые основания.

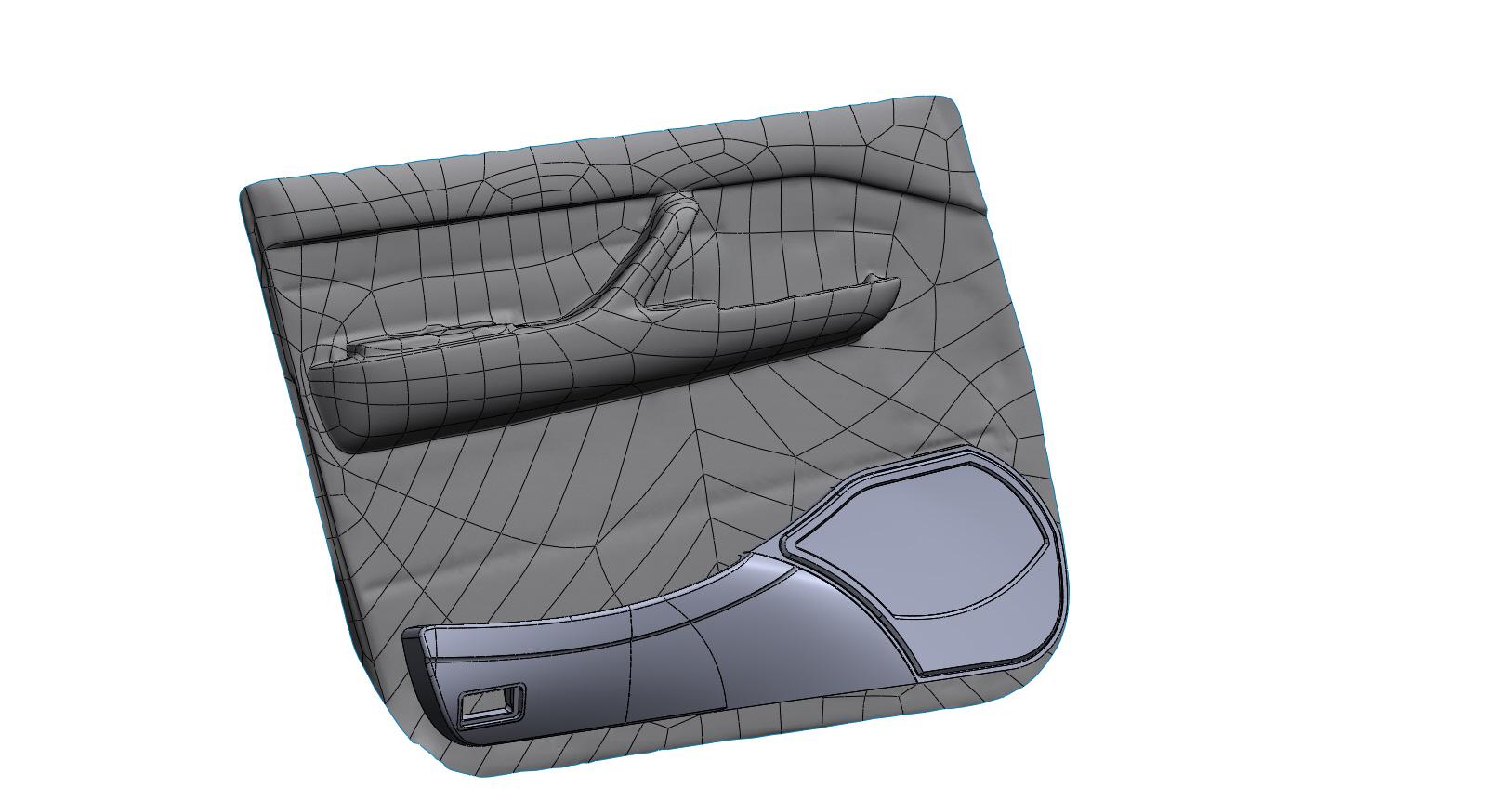

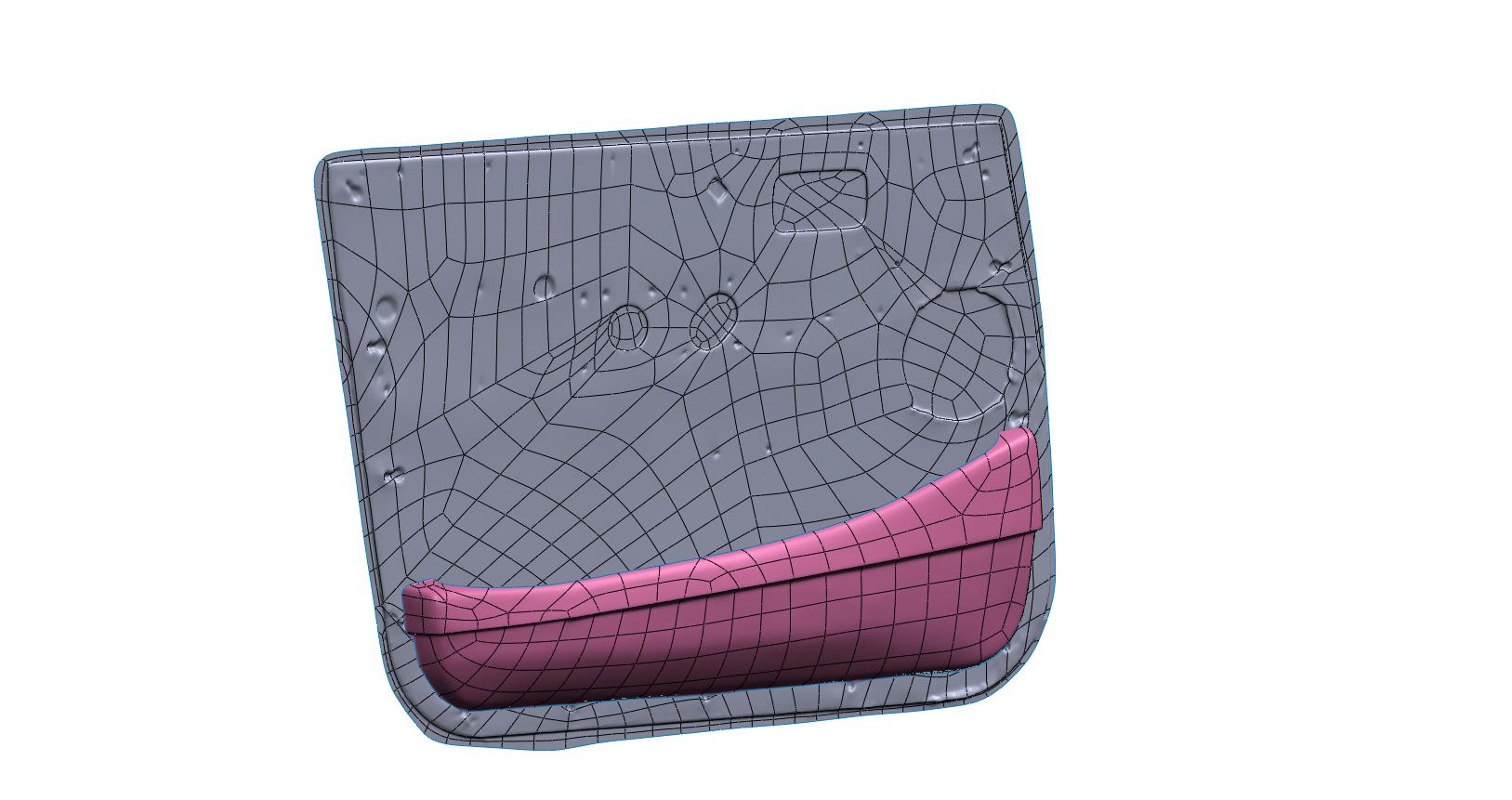

Для дальнейших работ в CAD программах мы отсканировали все основания дверных карт и металл дверей.

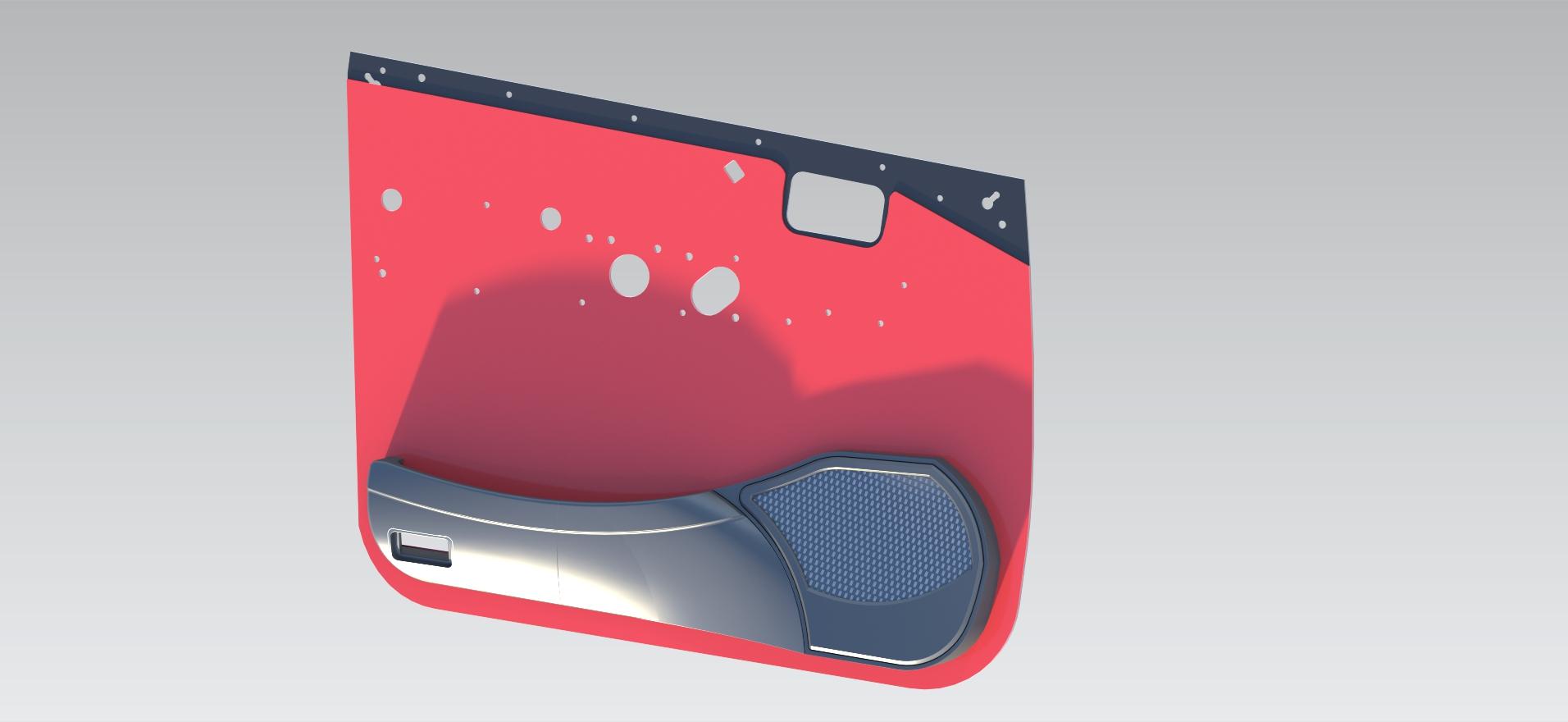

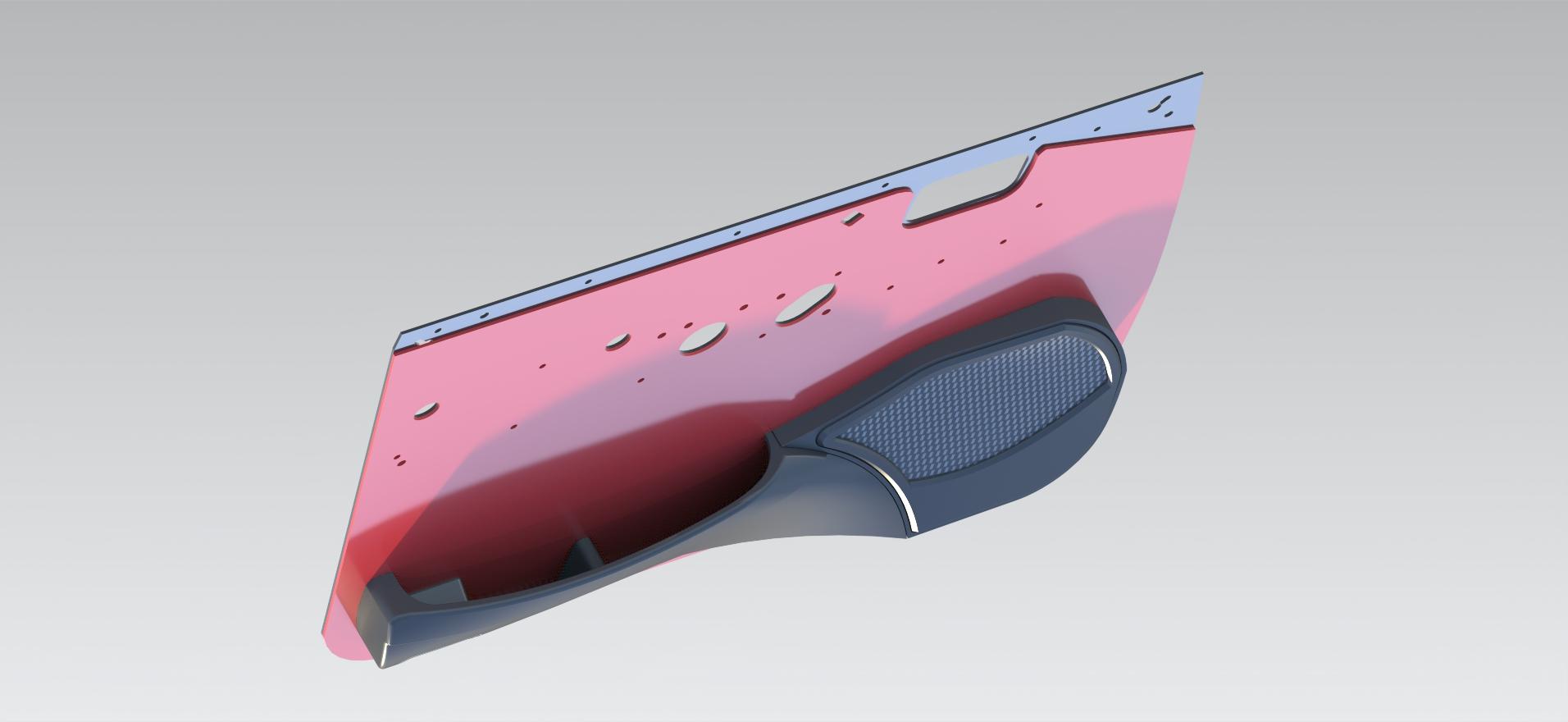

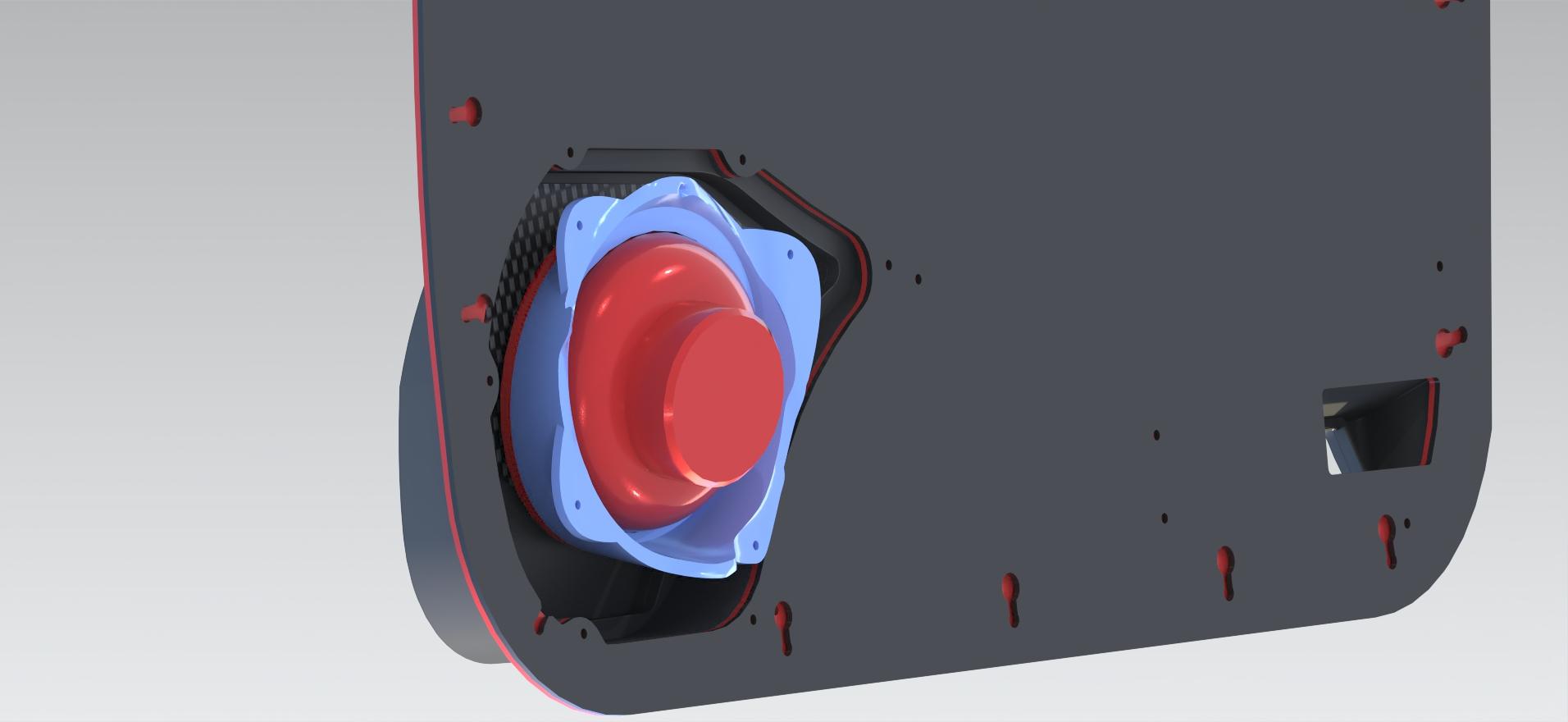

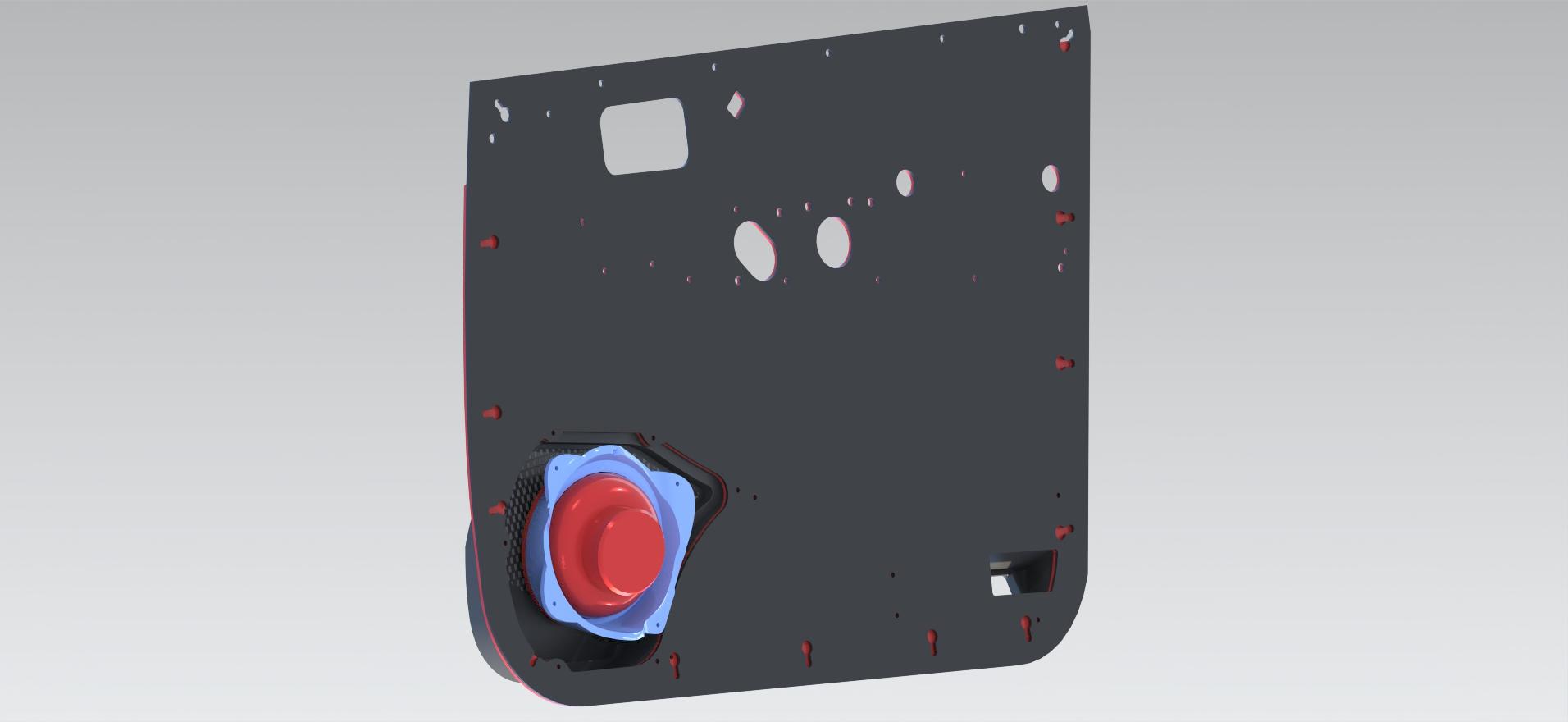

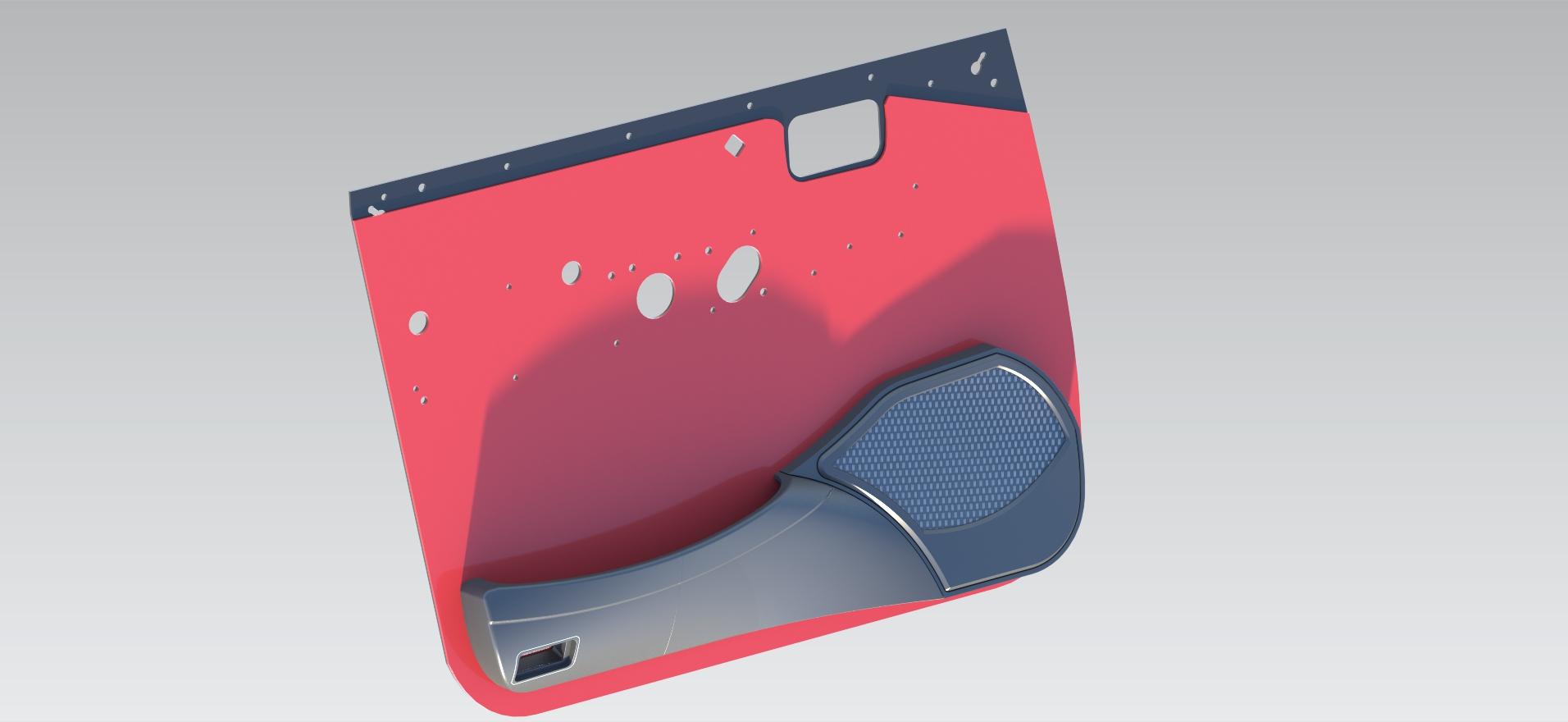

После сканирования спроектировали новые подиумы для монтажа акустической системы. Спроектировали новый карман, не забыв про крепеж штатного плафона подсветки. Разработали новые основания, повторив все крепежные отверстия и посадочные места клипс.

2.thumb.jpg.d9b8e1ae0cb53e0acbf3a4845cb2e347.jpg4.thumb.jpg.b6b37d4afaf78b2d0e81b06fb4a19bc1.jpg8.thumb.jpg.80036af2526c9b4bffec84401e4b4a4c.jpg7.thumb.jpg.d0e4aaa6a8501331f9c1f02da575aac1.jpg6.thumb.jpg.ee0aa8be29d0bfa09730704c4095e024.jpg

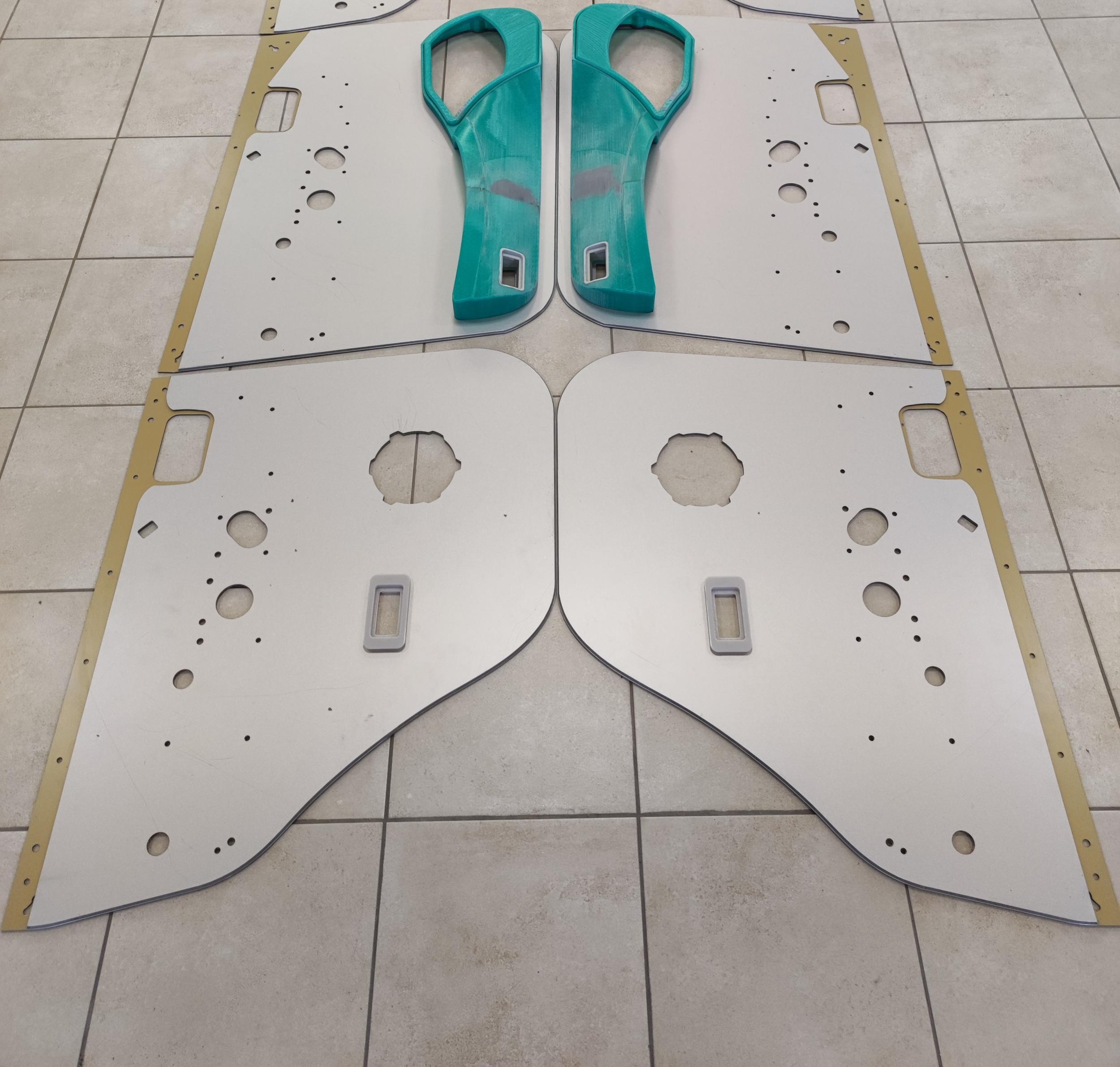

Далее подиумы ушли в печать на 3D принтер, а основания вырезали из композитного материала при помощи ЧПУ.

Изменено пользователем autozvukdv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota

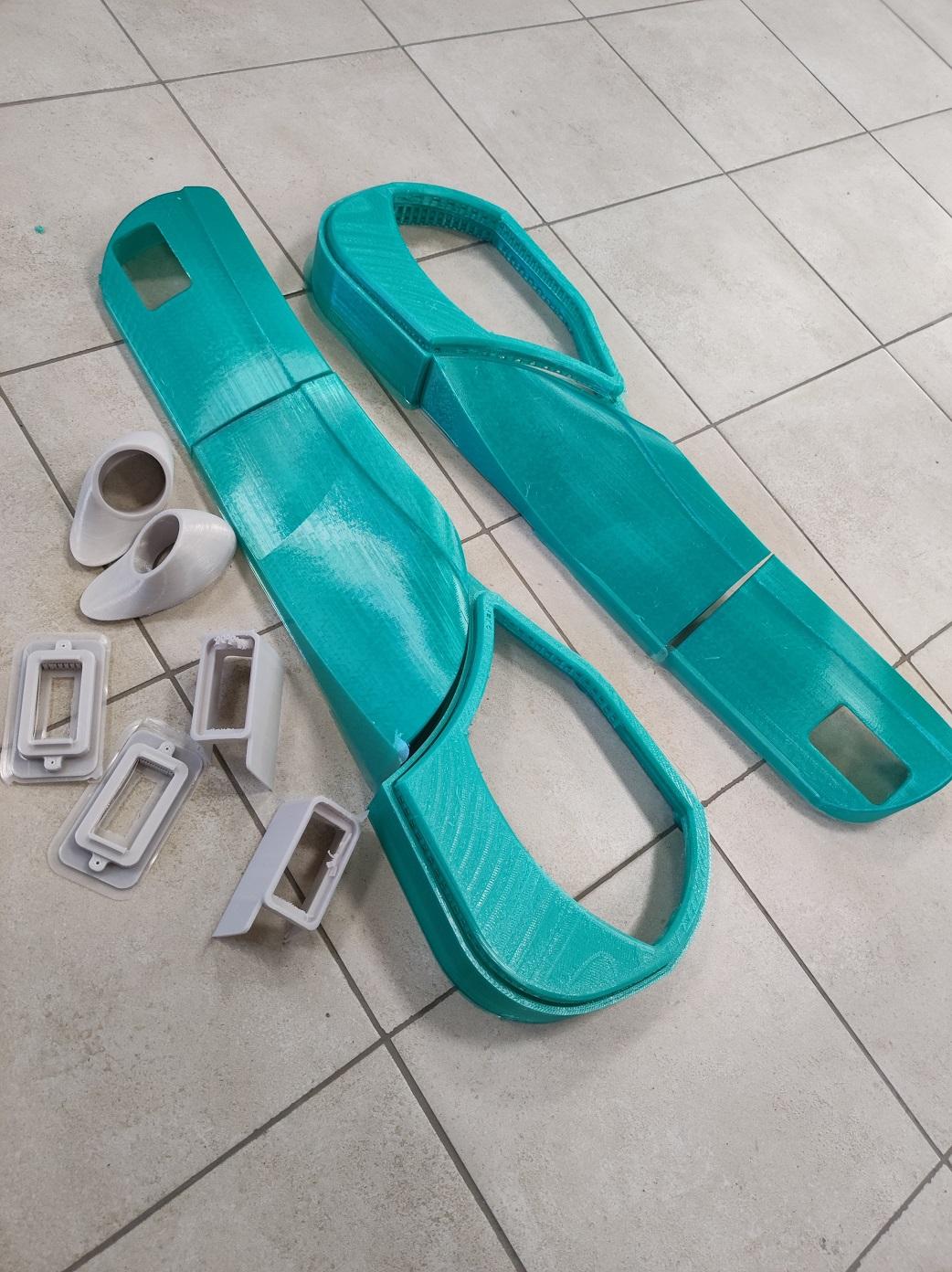

Вот так выглядят подиумы после печати. Конечно же деталям требуется механическая обработка, удаление поддержек и обработка наждачкой.













Изменено пользователем autozvukdv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва-Эталонные ебе*я под Тулой
  • Машина: TLC 80VX 1HDFT, мкпп, 3 блокировки, 4", 35е катки, обвес

интересно, подпишусь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: УАЗ Василий

@Teria Это технический раздел.:hunter:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: ОМСК
  • Машина: TLC80 1998 VX

Что то ночью проглядел.

6 минут назад, AZIAT сказал:

@Teria Это технический раздел.:hunter:



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва Юго-Запад Хутор на С-В. рубеже
  • Машина: HDJ78 full-time SOA 38" HZJ76 std 33" ARB_lock

Работа с картами большая, думаю получится аккуратно и акустически верно НО "дизайнеру" Два, нет Кол за такую реализацию, нет 80-ке ни одной делали даже отдалённо перекликающийся с созданной формой

ИМХО дизайн Саранчи от Lexus`а не уместен на Land Cruiser 80

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota
7 часов назад, Schimano сказал:

Работа с картами большая, думаю получится аккуратно и акустически верно НО "дизайнеру" Два, нет Кол за такую реализацию, нет 80-ке ни одной делали даже отдалённо перекликающийся с созданной формой

ИМХО дизайн Саранчи от Lexus`а не уместен на Land Cruiser 80

 Удачи в новом году!)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota

Как и в любой добротной акустической системе мы не обошлись без сабвуфера. Корпус сабвуфера было решено разместить в правом крыле багажного отделения.

Как и с дверьми, прибегнем к 3D технологиям.

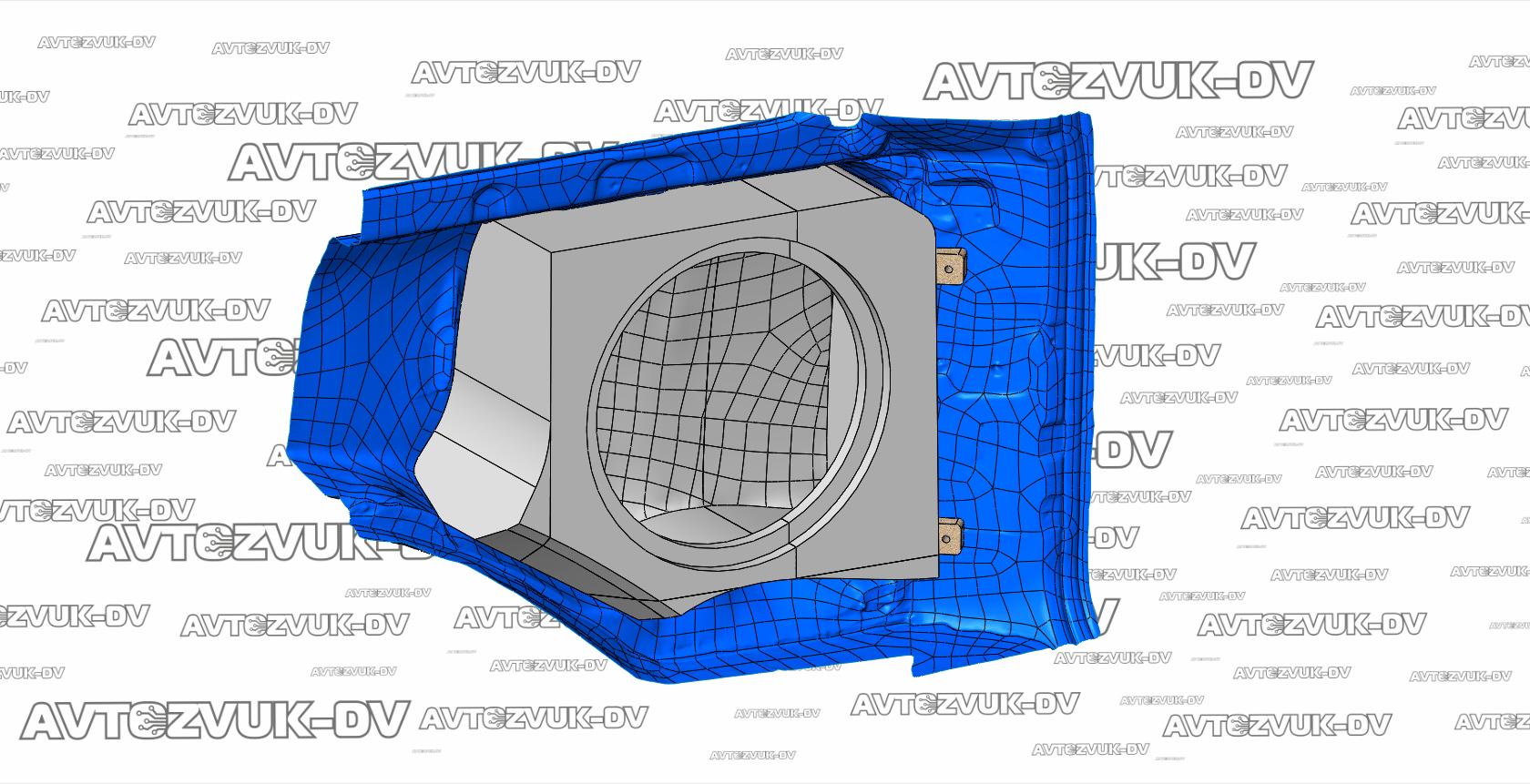

Первым этапом отсканировали пластик и само крыло, для идеального позиционирования новых элементов.

1333816723_802.thumb.JPG.4dc232fca95132e5d9231471fb331d54.JPG1754385653_801.thumb.JPG.c84a11d8949968e911fdc26f77128b8a.JPG

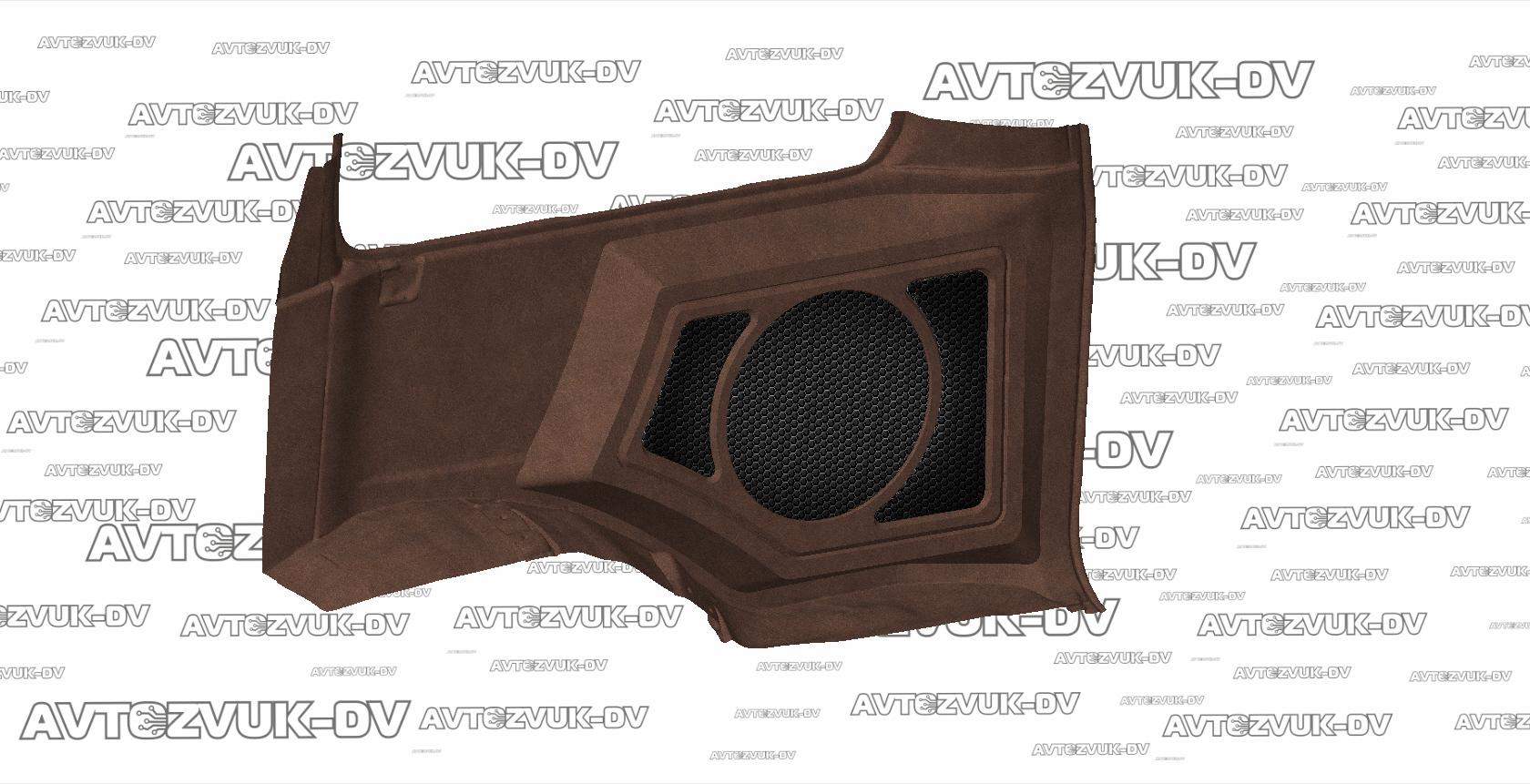

Далее спроектировали корпус для сабвуфера 12 дюймов и напечатали на 3D принтере. Данная технология позволяет получить идеальное сопряжение всех деталей, высокую жесткость изделий и минимальный вес. Пластик которым мы печатаем, может использоваться в изготовлении пищевой промышленности, так как не имеет вредных веществ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota

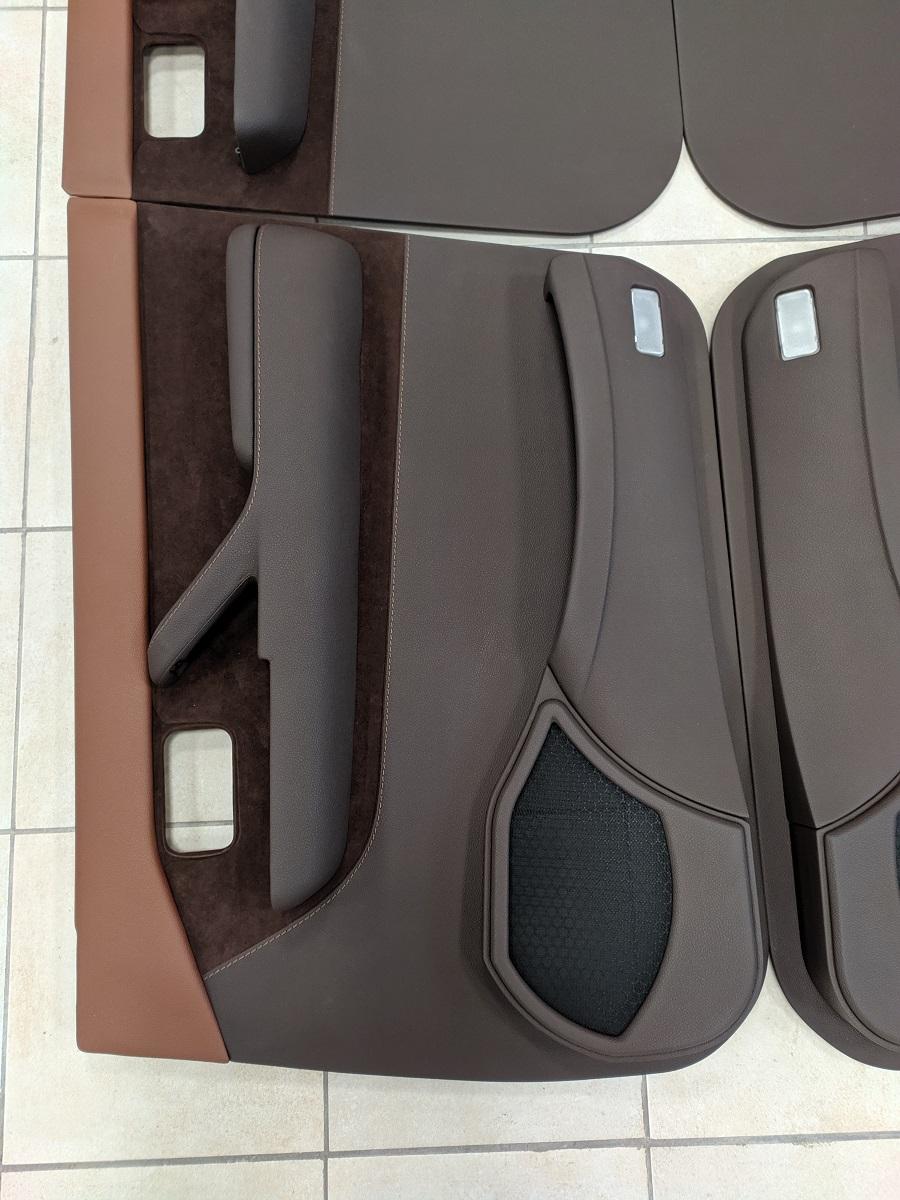

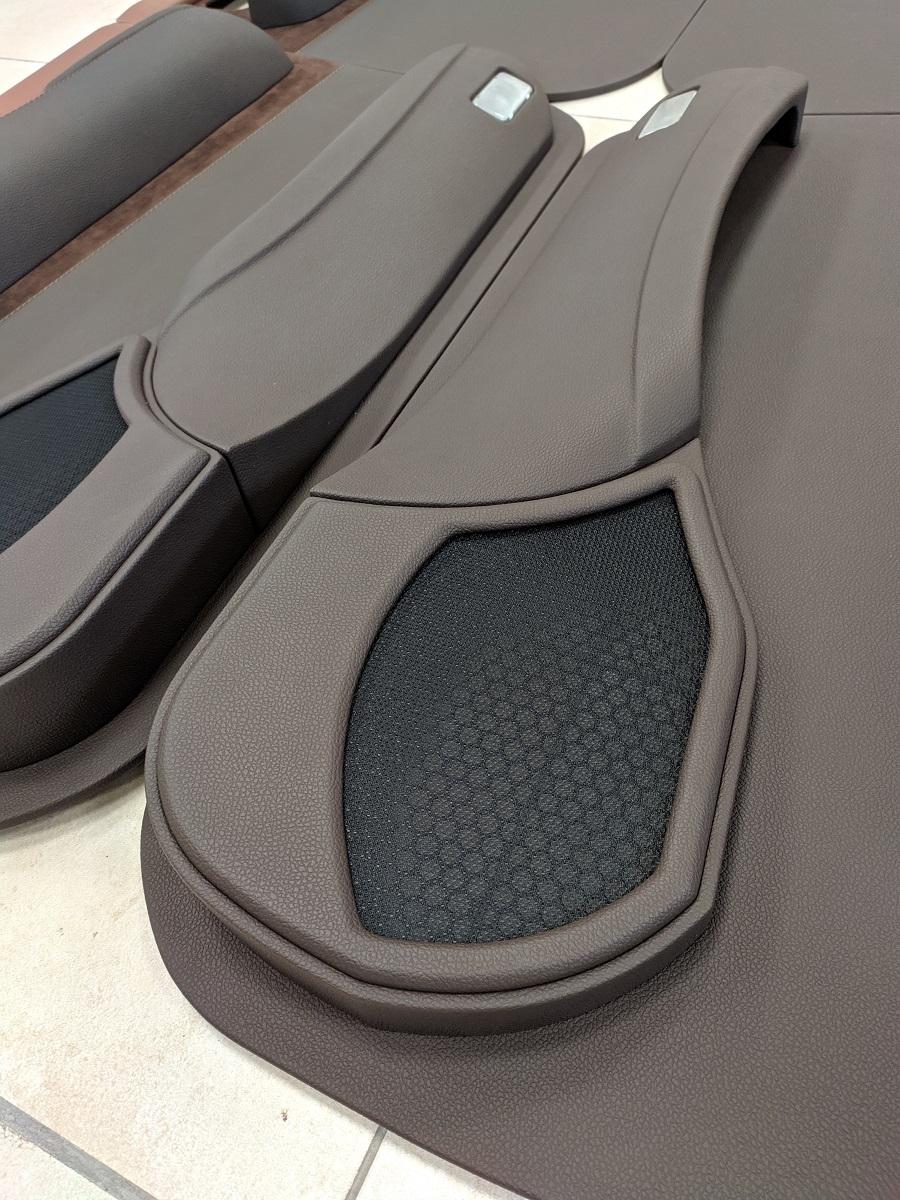

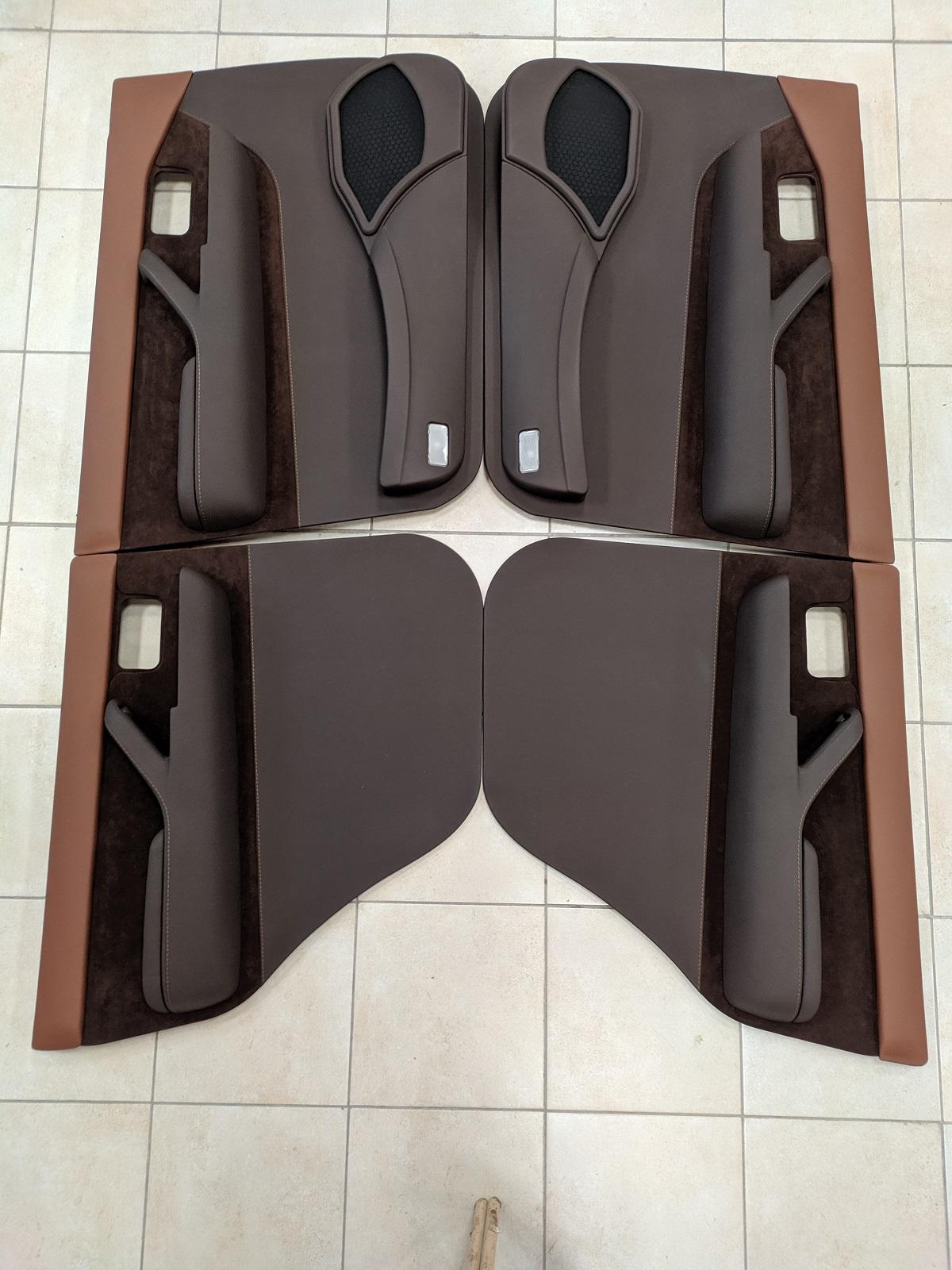

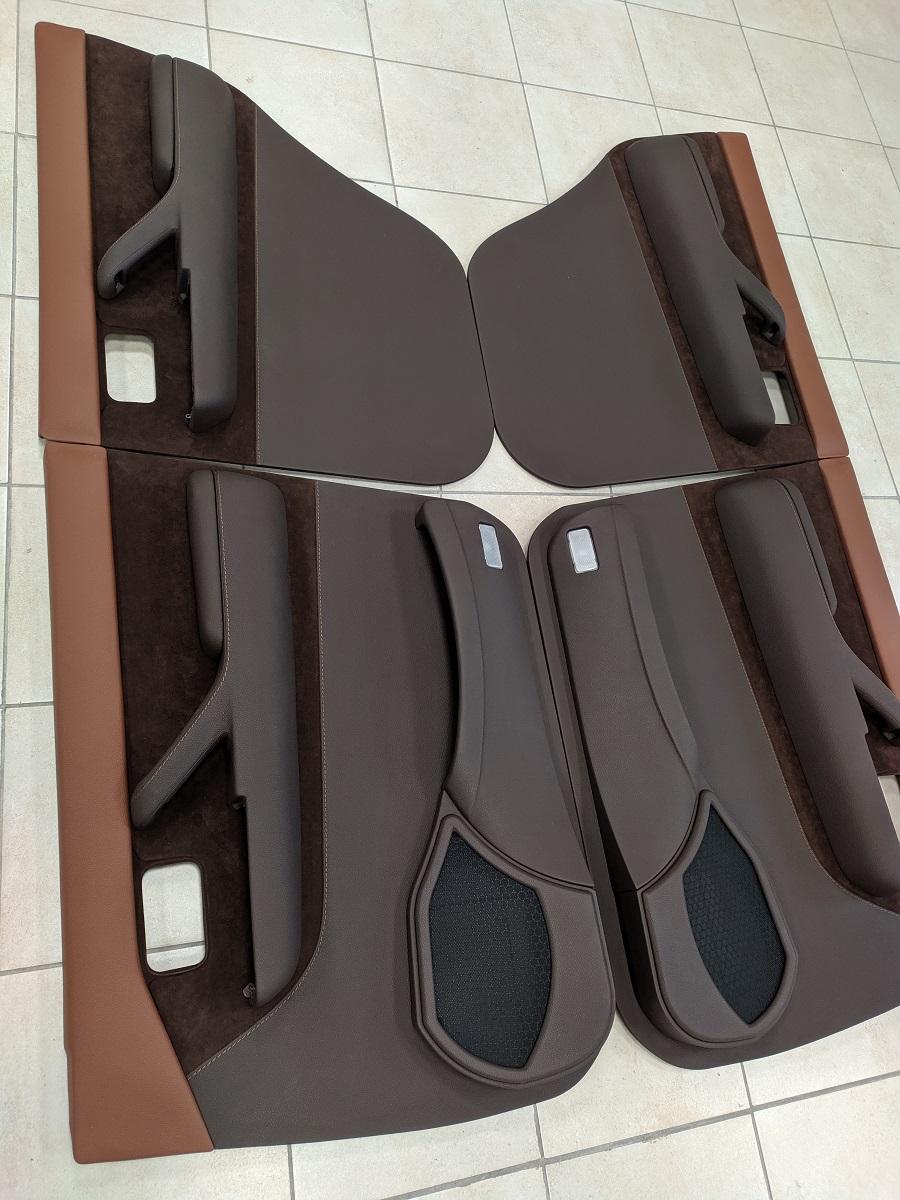

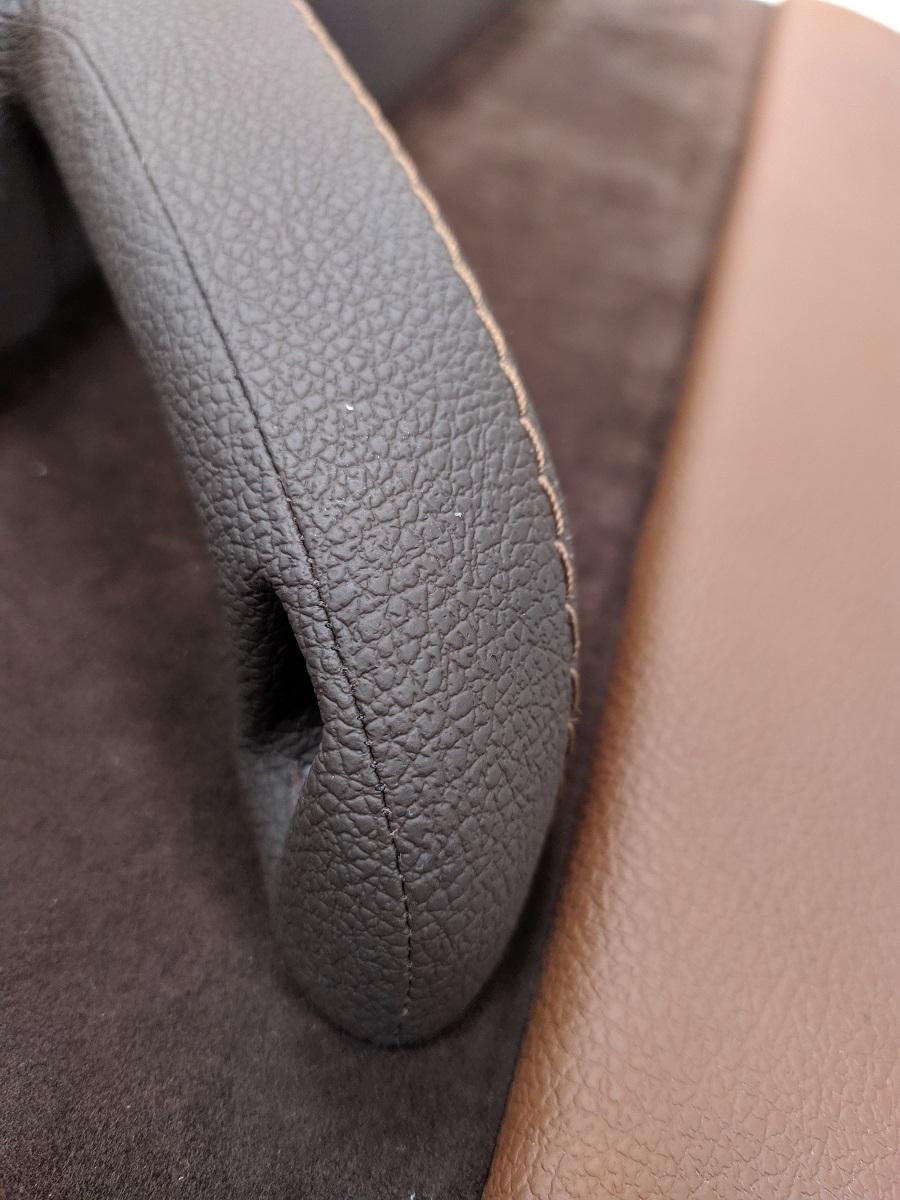

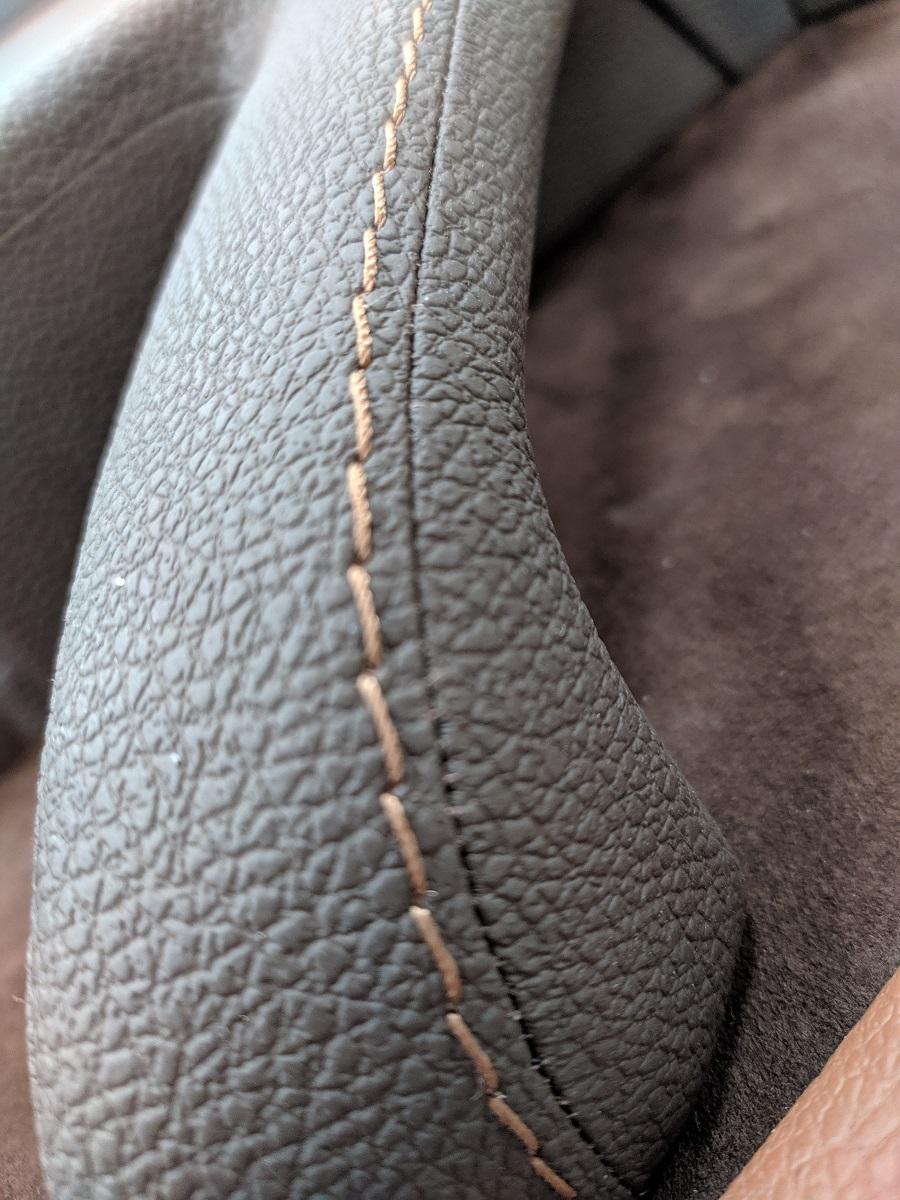

В начале проекта с владельцем автомобиля утвердили цветовую гамму и материалы которыми будет перетянут наш герой публикации.

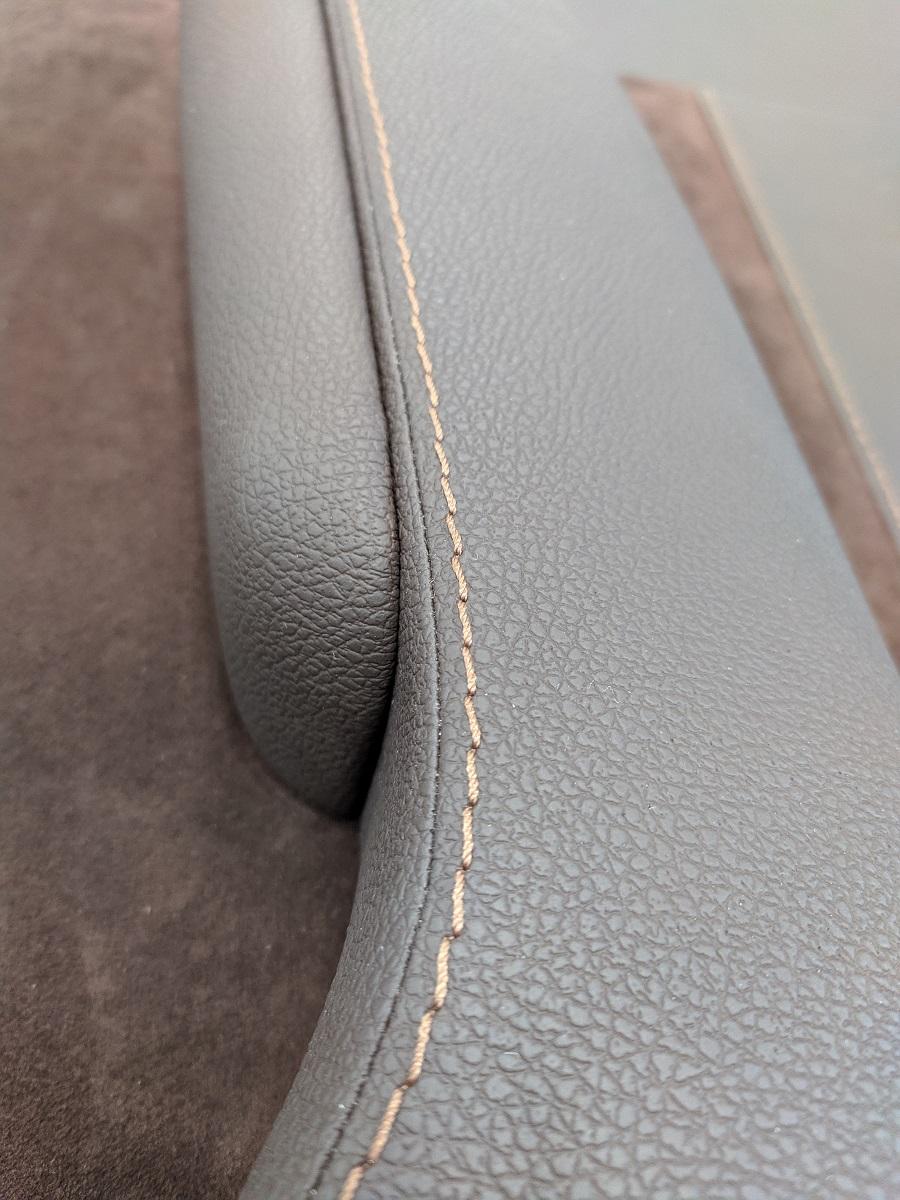

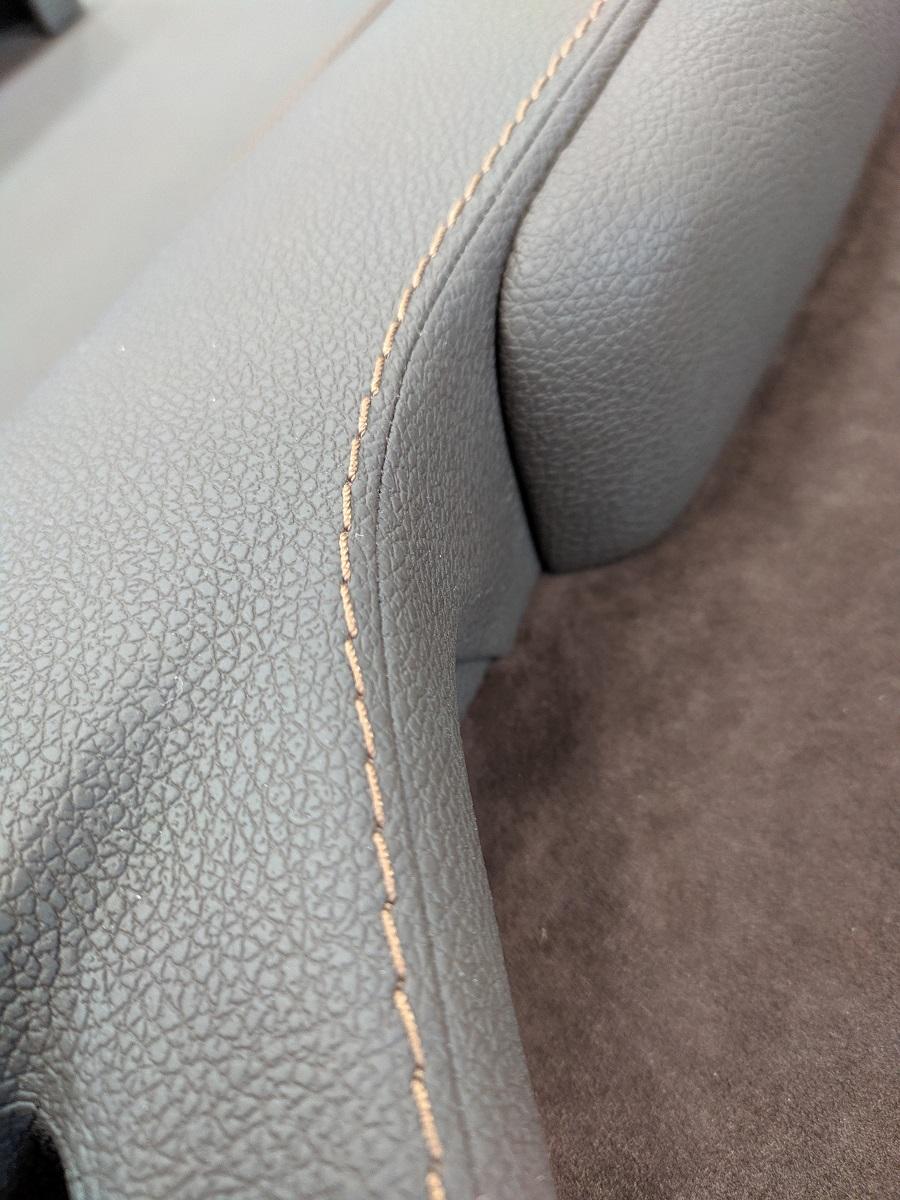

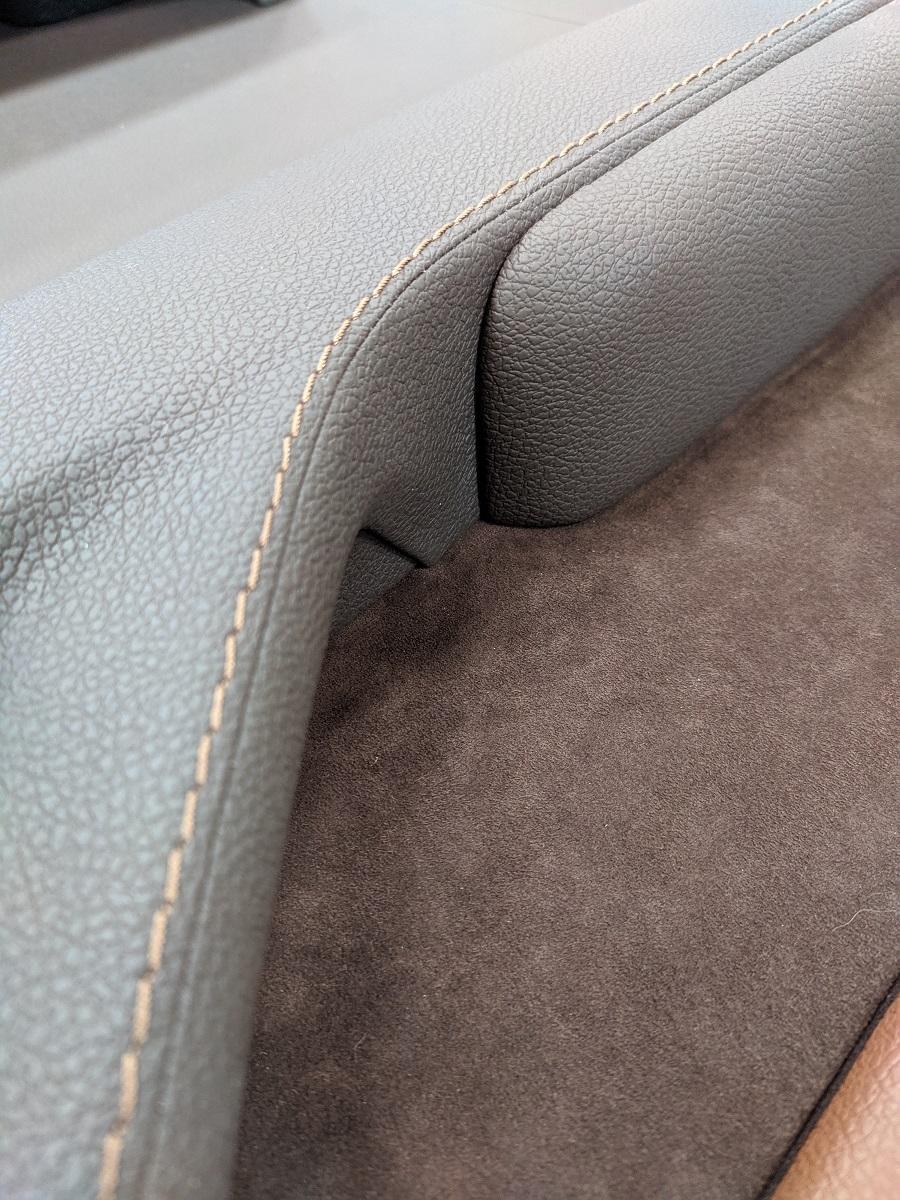

В качестве основного отделочного материалы была выбрана экокожа премиального качества DAKOTA в двух цветах.
Для потолка , стоек и руля была выбрана оригинальная Alcantara.

Весь пластик, включая пороги также ушел в перетяжку.

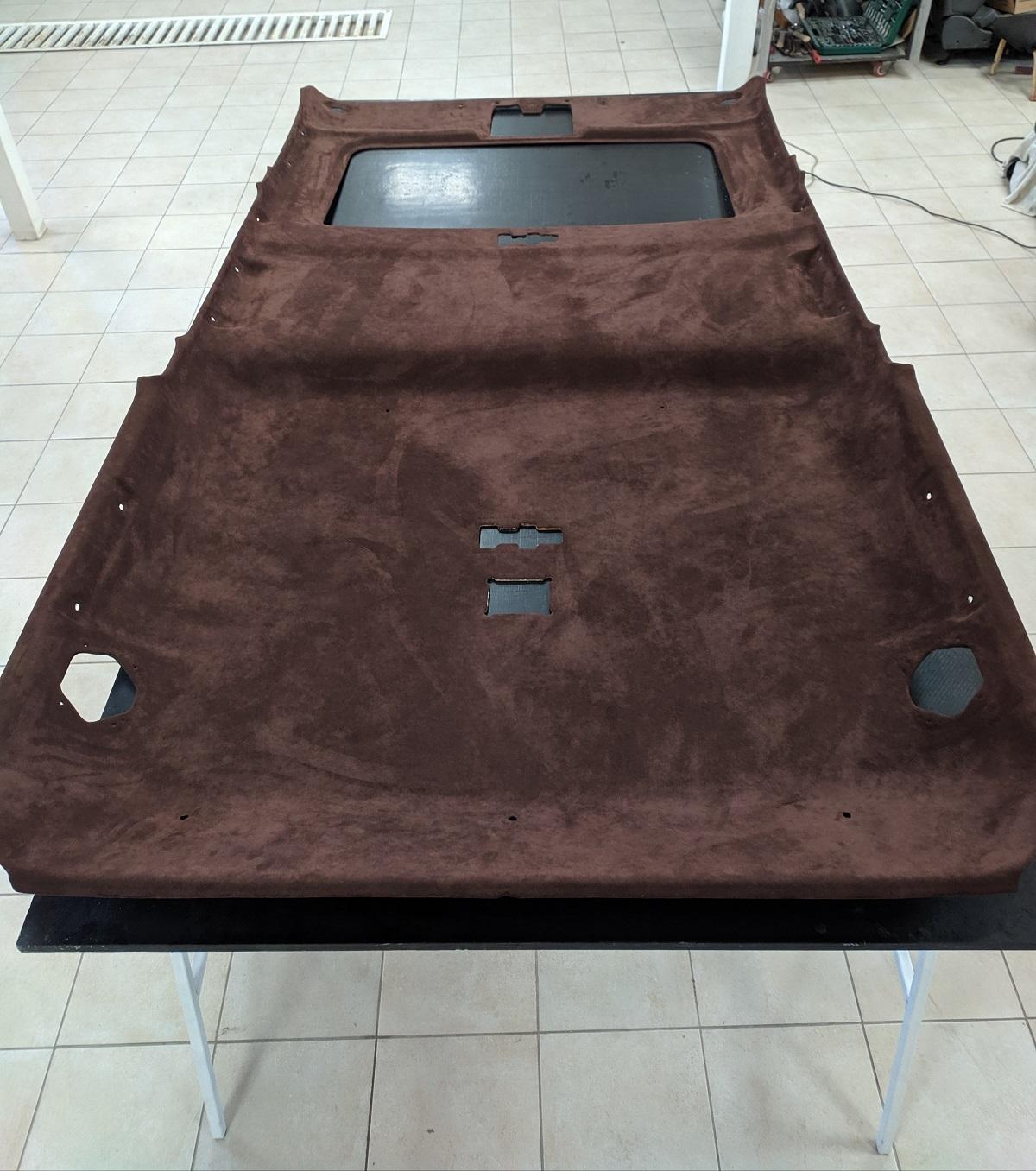

Начнем пожалуй с потолка  и выложу фото рабочего процесса

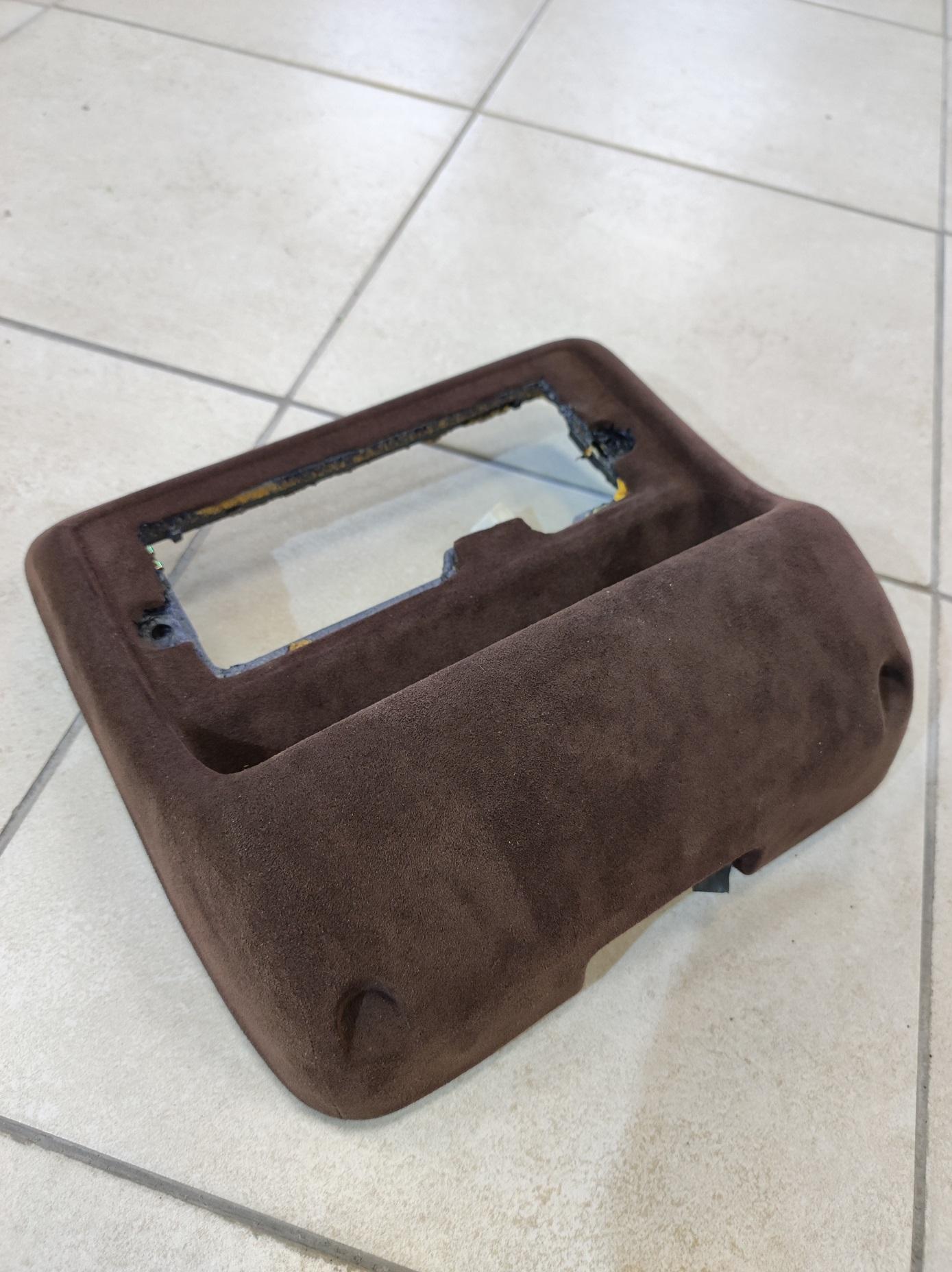

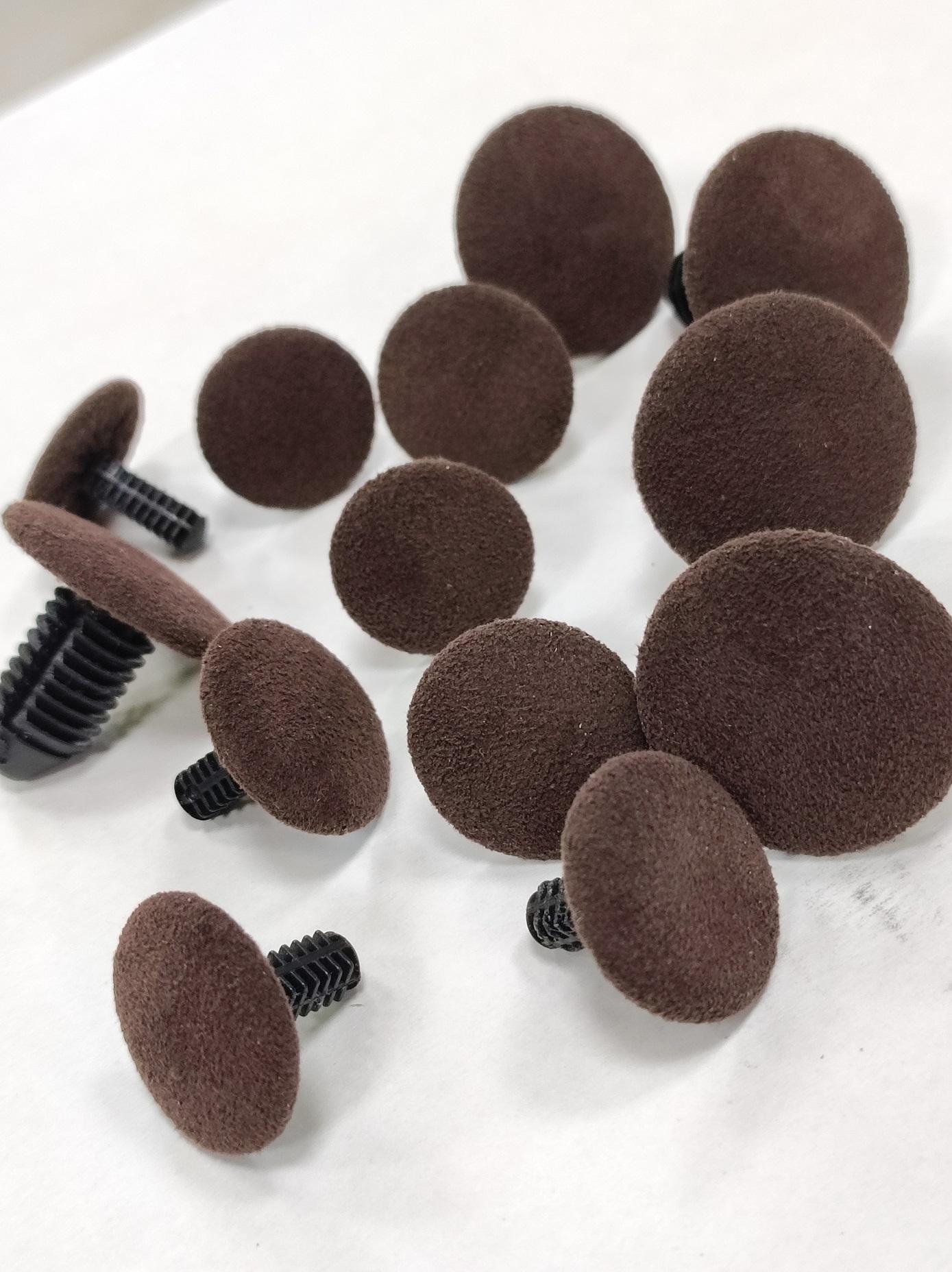

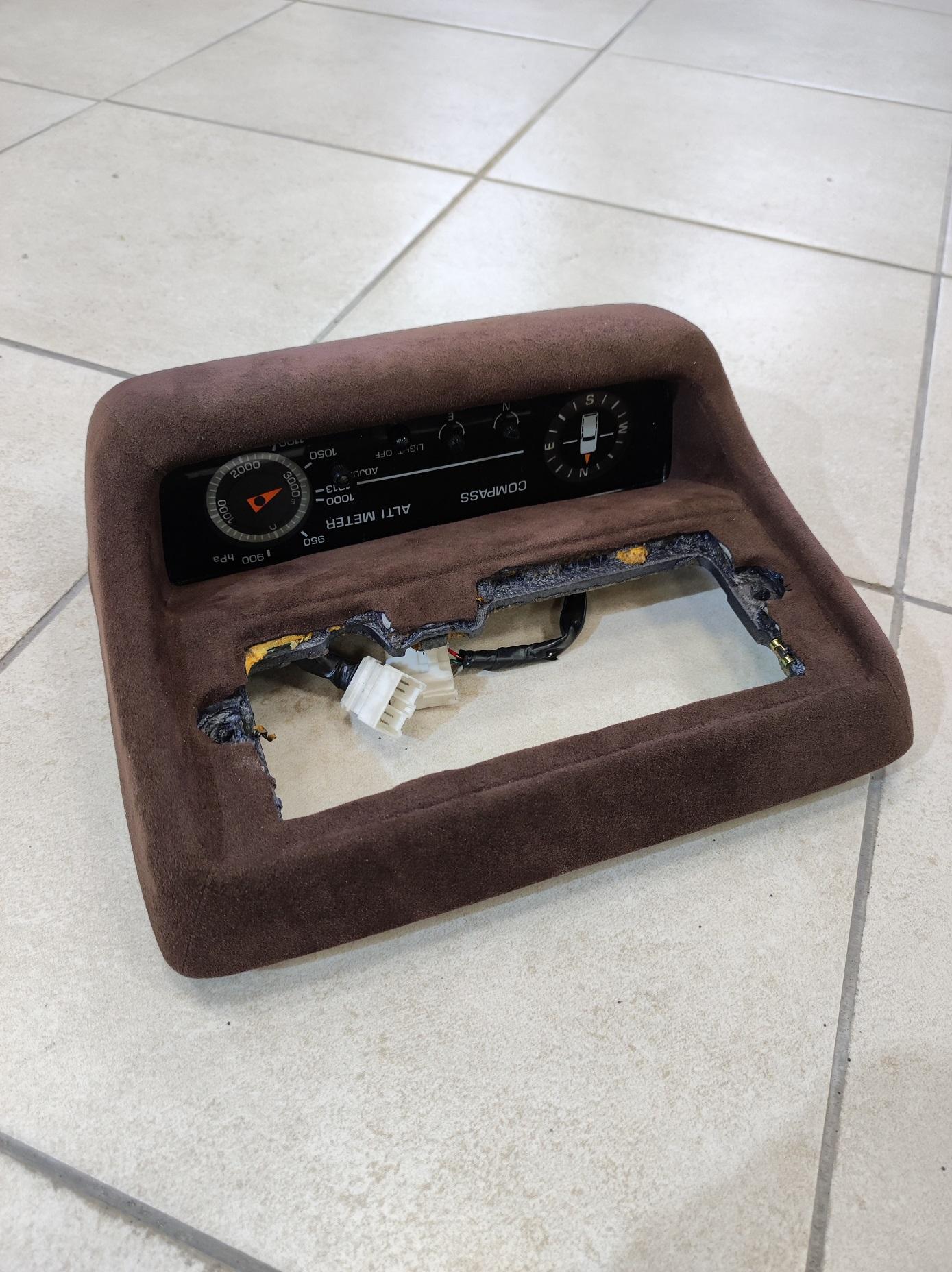

Вот так выглядят потолочные заглушки перетянутые алькантарой!


Изменено пользователем autozvukdv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota

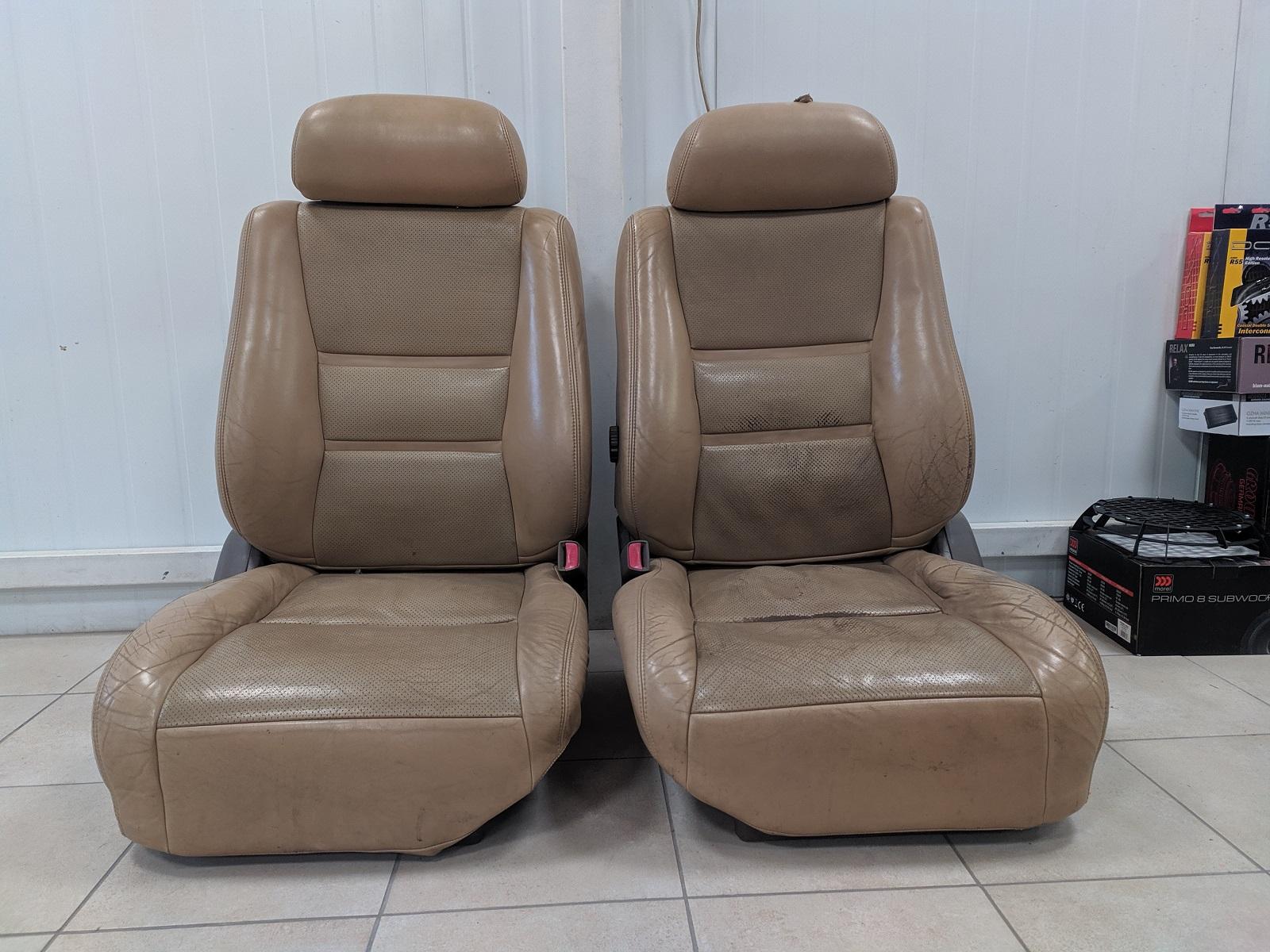

Попутно велись поиски передних кресел с электроприводом.

После томительных ожиданий два кресла приехали к нам, для дальнейших доработок!

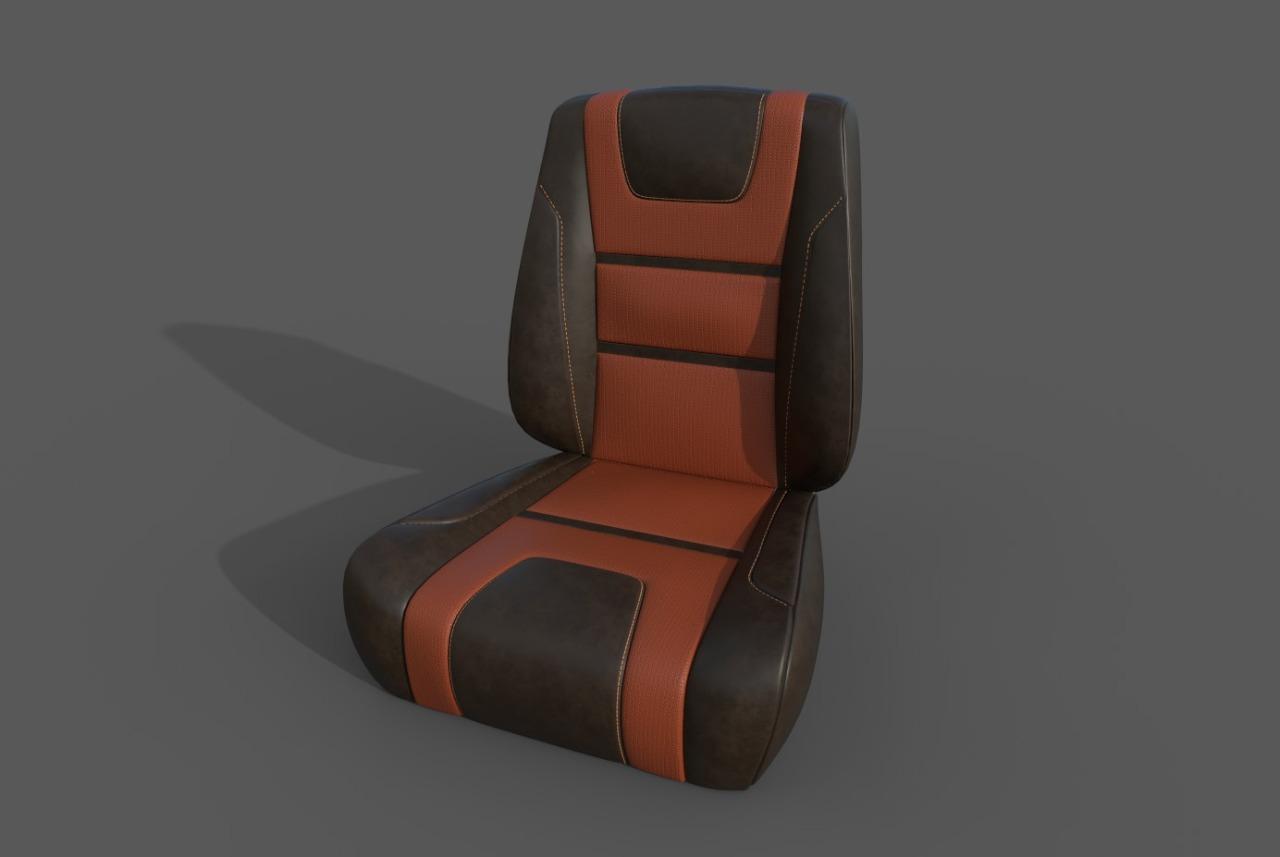

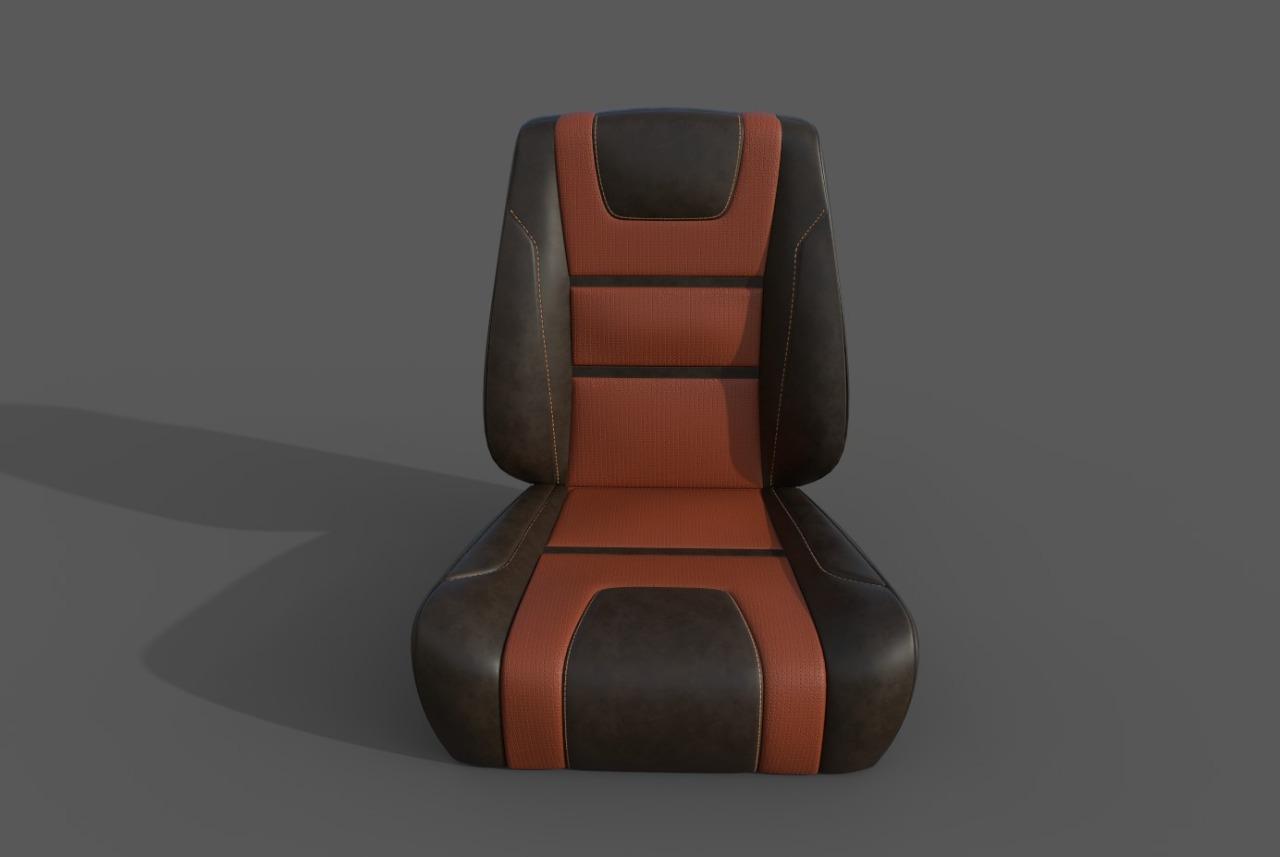

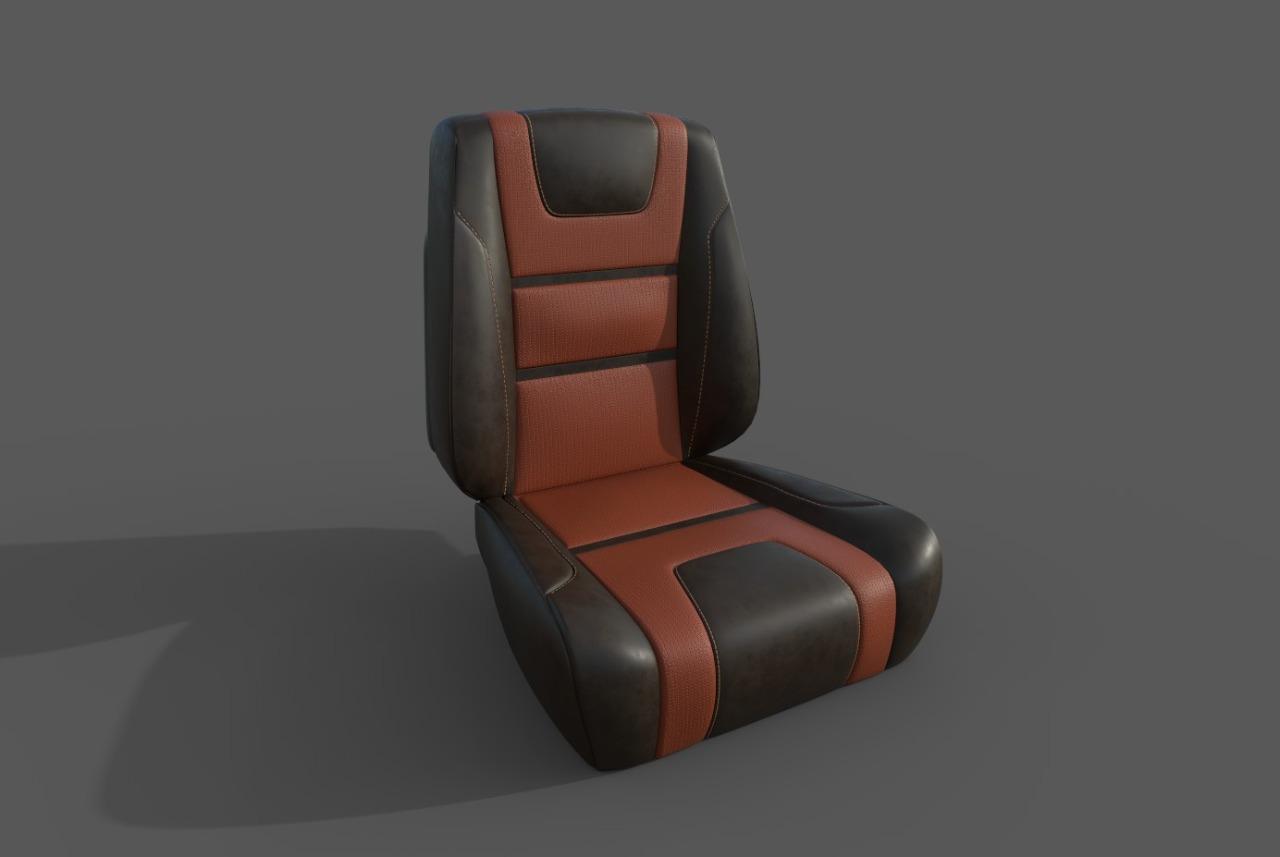

Для визуализации будущего проекта, кресла также были спроектированы в CAD программах.






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: land cruizer-100 hd-fte land cruizer 80 hd-t runner 2lt

Весьма серьезный и далеко не бюджетный поход к дизайну легендарного автомобиля с использованием технологий 21 века . А что по части звука? Фронт двухполосный ? Какую акустику планируете использовать ? Какое головное устройство ? Усилители? Сейчас как то заглохла тема качественного звука , все слушают современные цифровые балалайки , многие даже не вспоминают , что когда то слушали Denon ,Nakamichi ...  . Если что , имею подборку журналов Car & Music с первого номера по 2004 год ориентировочно . Насколько помню там были инсталяции звука в Lc 80. Тема интересная .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota
21 минуту назад, Valery сказал:

Весьма серьезный и далеко не бюджетный поход к дизайну легендарного автомобиля с использованием технологий 21 века . А что по части звука? Фронт двухполосный ? Какую акустику планируете использовать ? Какое головное устройство ? Усилители? Сейчас как то заглохла тема качественного звука , все слушают современные цифровые балалайки , многие даже не вспоминают , что когда то слушали Denon ,Nakamichi ...  . Если что , имею подборку журналов Car & Music с первого номера по 2004 год ориентировочно . Насколько помню там были инсталяции звука в Lc 80. Тема интересная .

Акустическая система без прикрас, но весьма добротная.

В качестве головного устройства использовали процессорный KENWOOD DMX-6018BT.

Фронтальная акустика BLAM 165 R2X от французского производителя , в поканальном усилении.

Сабвуфер 12 дюймов от немецкой компании  Ground Zero, а модель  GZTW 12F.

Усилитель на фронт и сабвуфер Ground Zero GZHA Mini Five, компактный пятиканальный немец.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: land cruizer-100 hd-fte land cruizer 80 hd-t runner 2lt

Весьма серьезный поход , но это уже новая школа и мне к сожалению не знакома . Я остался там , Steg , Morel ,Focal ...  . Удачи в постройке хорошего авто и хорошего звука . С уважением . Валерий . P.S. А за темой послежу , интересно .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва-Эталонные ебе*я под Тулой
  • Машина: TLC 80VX 1HDFT, мкпп, 3 блокировки, 4", 35е катки, обвес

класс. а вот не засалится ли алькантара на дверных картах ... ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Приморский край
  • Машина: Land cruiser 80

Видел всю работу в инсте, подписан на автора, так как есть желание сделать что то похожее. Хочется приобрести такие же карманы с подиумами. По мне так вполне качественно, красиво и правильное расположение места для акустики. Но бюджет этой красоты также хорош, как и выглядит) Поэтому пока в раздумьях.. В целом преображение салона очень достойное, респект за такую работу.

П.с. коль тема в техничке, можно автору задать соответствующие вопросы? Интересно, какой материал был использован для карт и какой толщины? И судя по фото, карты из двух основ?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Челябинск
  • Машина: TLC 80GX, 1HZ, 1997г.в., BFG MT 315/75/r16, +5 OME, 3diff_locks, ComeUP 9.5, ГП 4.88 Sierra, ARB&Kaymar

а можно совсем обнаглеть? и попросить автора выложить фаил печати дверных карманов?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota
15 часов назад, shellcode сказал:

класс. а вот не засалится ли алькантара на дверных картах ... ?

Оригинальная алькантара имеет очень большой запас прочности и прекрасно чиститься.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: Toyota
15 часов назад, Legend_of_us80 сказал:

Видел всю работу в инсте, подписан на автора, так как есть желание сделать что то похожее. Хочется приобрести такие же карманы с подиумами. По мне так вполне качественно, красиво и правильное расположение места для акустики. Но бюджет этой красоты также хорош, как и выглядит) Поэтому пока в раздумьях.. В целом преображение салона очень достойное, респект за такую работу.

П.с. коль тема в техничке, можно автору задать соответствующие вопросы? Интересно, какой материал был использован для карт и какой толщины? И судя по фото, карты из двух основ?



Спасибо!

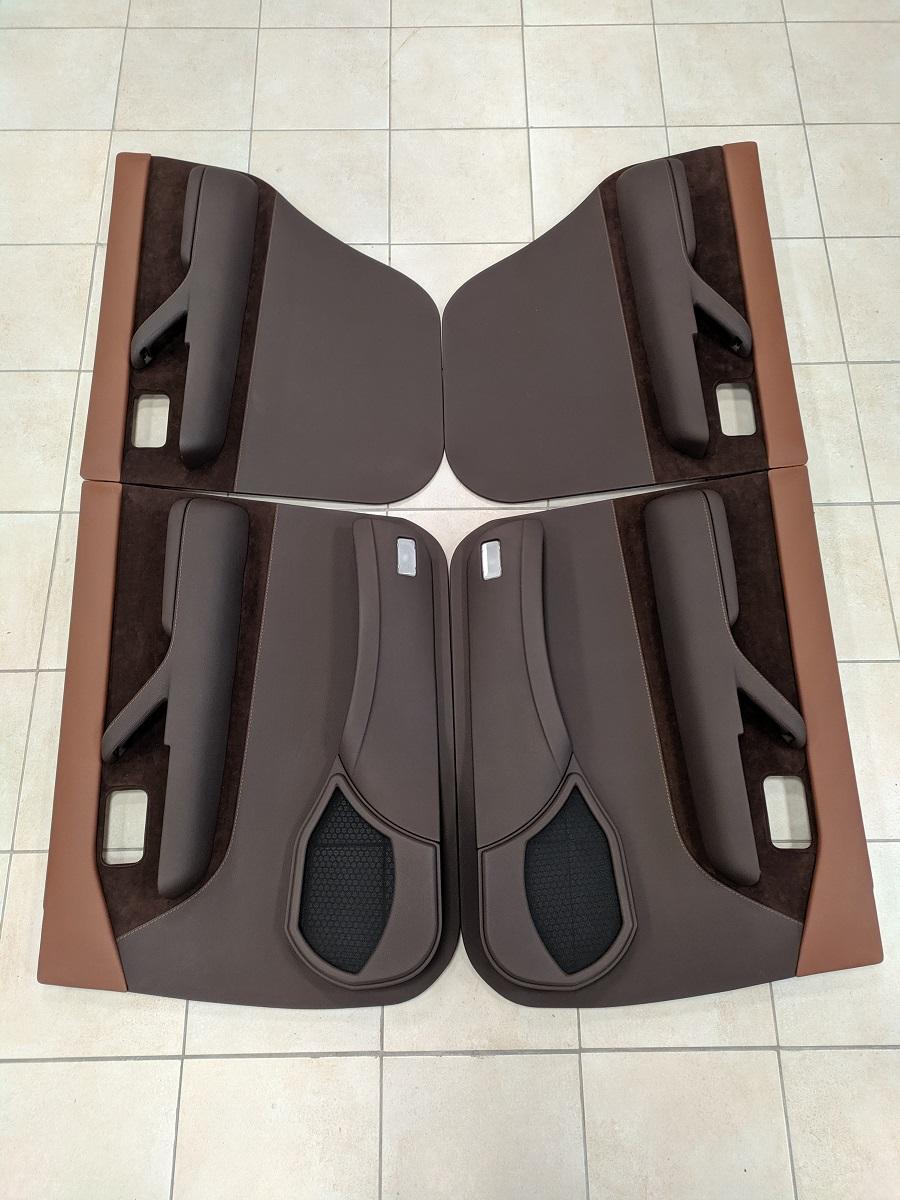

Основания изготовлены из алюкобонда, толщина панелей 3 мм. Как вы подметили, полотна двухсоставные. Делалось это для двухсторонней фрезеровки, тогда шляпки монтажных клипс свободно входит и не выпирают как в штатном исполнении.

9 часов назад, SveN сказал:

а можно совсем обнаглеть? и попросить автора выложить фаил печати дверных карманов?



Вынужден вам отказать, по понятным причинам :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: г. Бийск
  • Машина: Lexus LX 570, Land-Cruiser 105, УАЗ469

Здорово, молодцы!:ok:
