  • Откуда: Москва
  • Машина: TLC-80, 1991 г., 1HD-T, АКПП, FullTime, праворукий.

Всем привет.

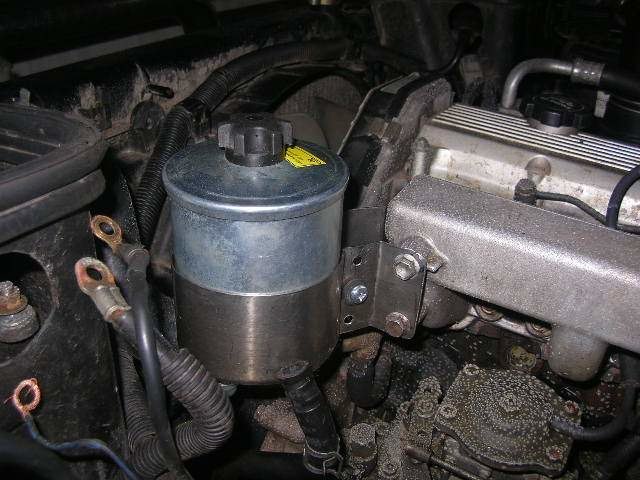

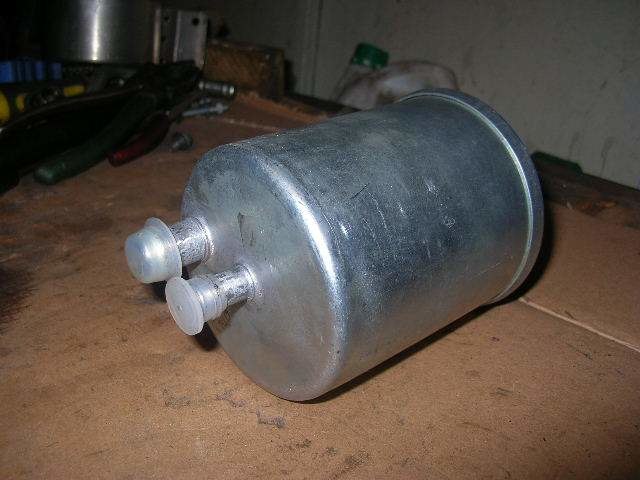

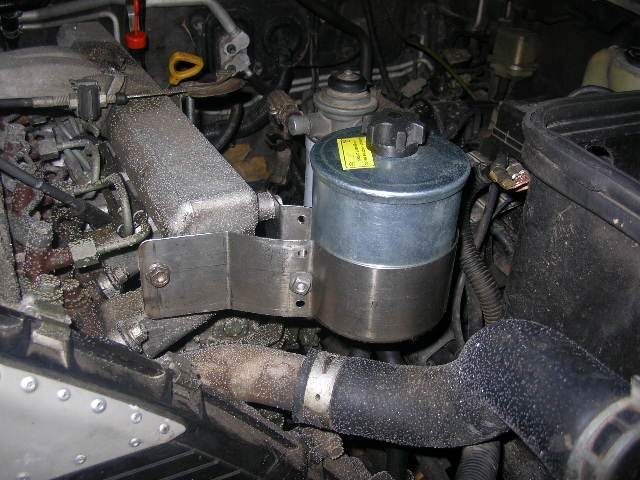

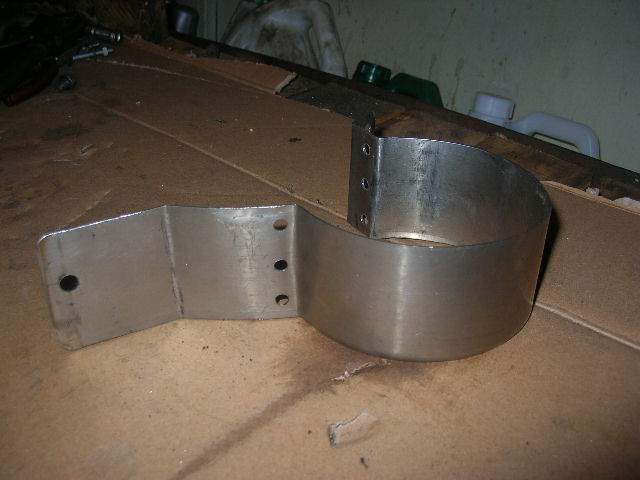

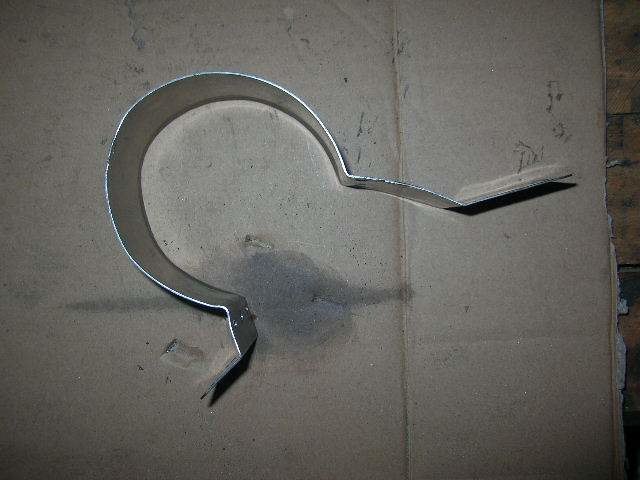

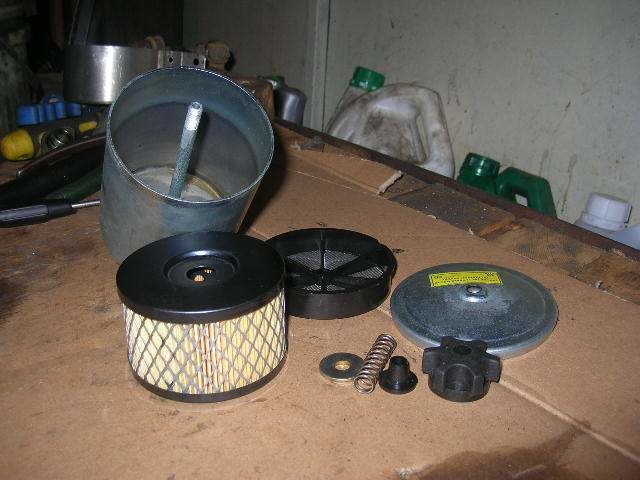

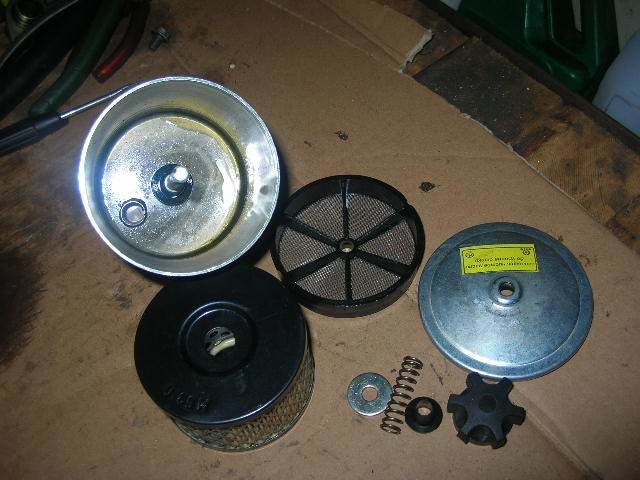

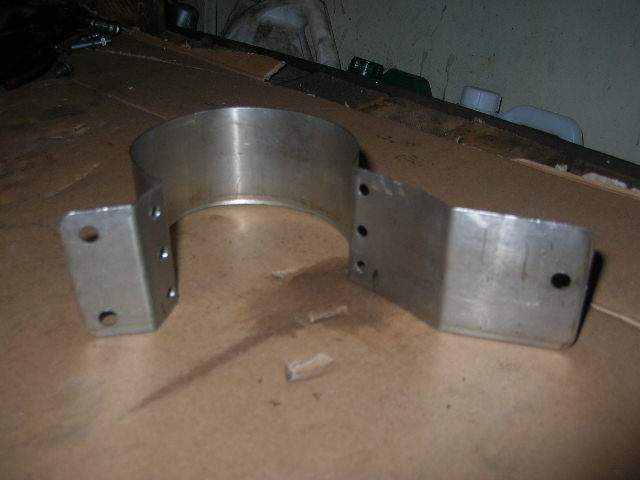

Сколхозил значит я себе расширительный бачок ГУРа от Волги. Причина - рваная сетка в штатном бачке (подробнее озвучено здесь: http://www.land-cruiser.ru/Forum/index.php...86entry830586 пост №55). Волговский бачок имеет сменный бумажный фильтр. На мой взгляд намного эффективнее сетки-рабицы, раз уж такая муть болотная в системе ГУРа появляется. Цена бачка около 500 р., цена фильтра около 30 р. Собственно колхозить пришлось только кронштейн и шланги заменить (один был короче, другой длиннее и выгнут неудобно). Кронштейн вырезал из нержавейки толщиной 1 мм. и подогнал по-месту. Шланги масло-бензостойкие армированные (всмысле верёвкой внутри). Штуцеры у этого бачка расположены по-другому, а именно снизу, поэтому сам бачок немного перенёс (штатный висел прямо над патрубком радиатор, а этот я сдвинул ближе к ТНВД). Ну вот вроде и всё. Смотрим фоты, задаём вопросы.

P.S. Сегодня была пробная поездка - пока вроде всё работает.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-80, 1991 г., 1HD-T, АКПП, FullTime, праворукий.

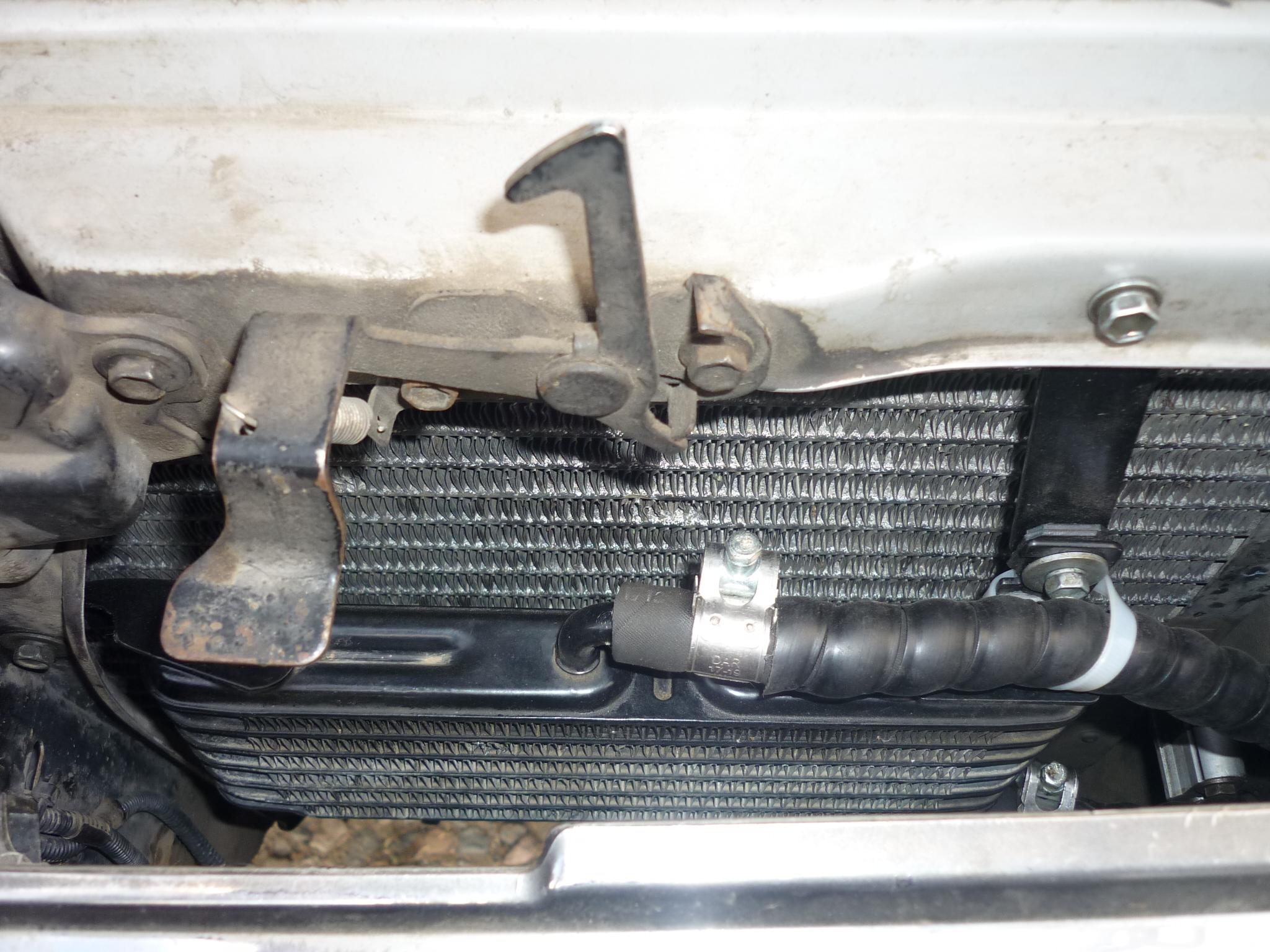

Ещё фоты




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-80, 1991 г., 1HD-T, АКПП, FullTime, праворукий.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-80, 1991 г., 1HD-T, АКПП, FullTime, праворукий.

Блин, одна не влезла


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: СПб, Купчино
  • Машина: TLC100 1HD-FTE 1999г

Посмотрел-почитал и решил тоже заморочиться заменой штатного бачка ГУРа на волговский (уазовский а м.б. еще куда ставящийся) бачок с артикулом ШНКФ.453473.300.

К замене сподвигло желание чистоты в системе, воспоминание, что в мерсе w123 когда-то тоже был сменный элемент в системе ГУРа, у сына в 190-м мерсе тоже есть и случай который свел меня на одной эстакаде в гараже при замене масла с владельцем 80-ки, который уже произвел себе такую и замену и мне рекомендовал.

Короче, решил ставить бачок с креплением к штатному месту.

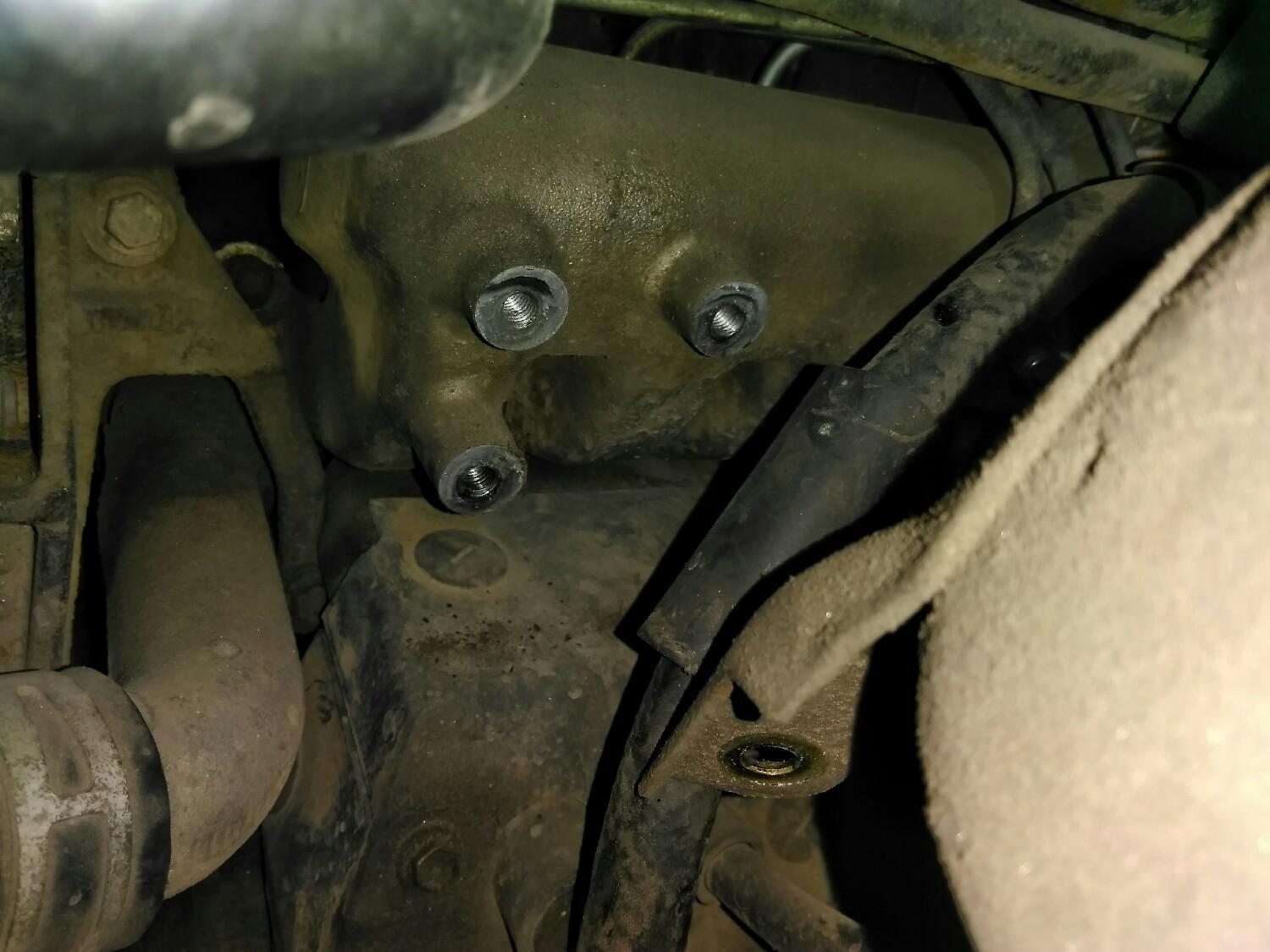

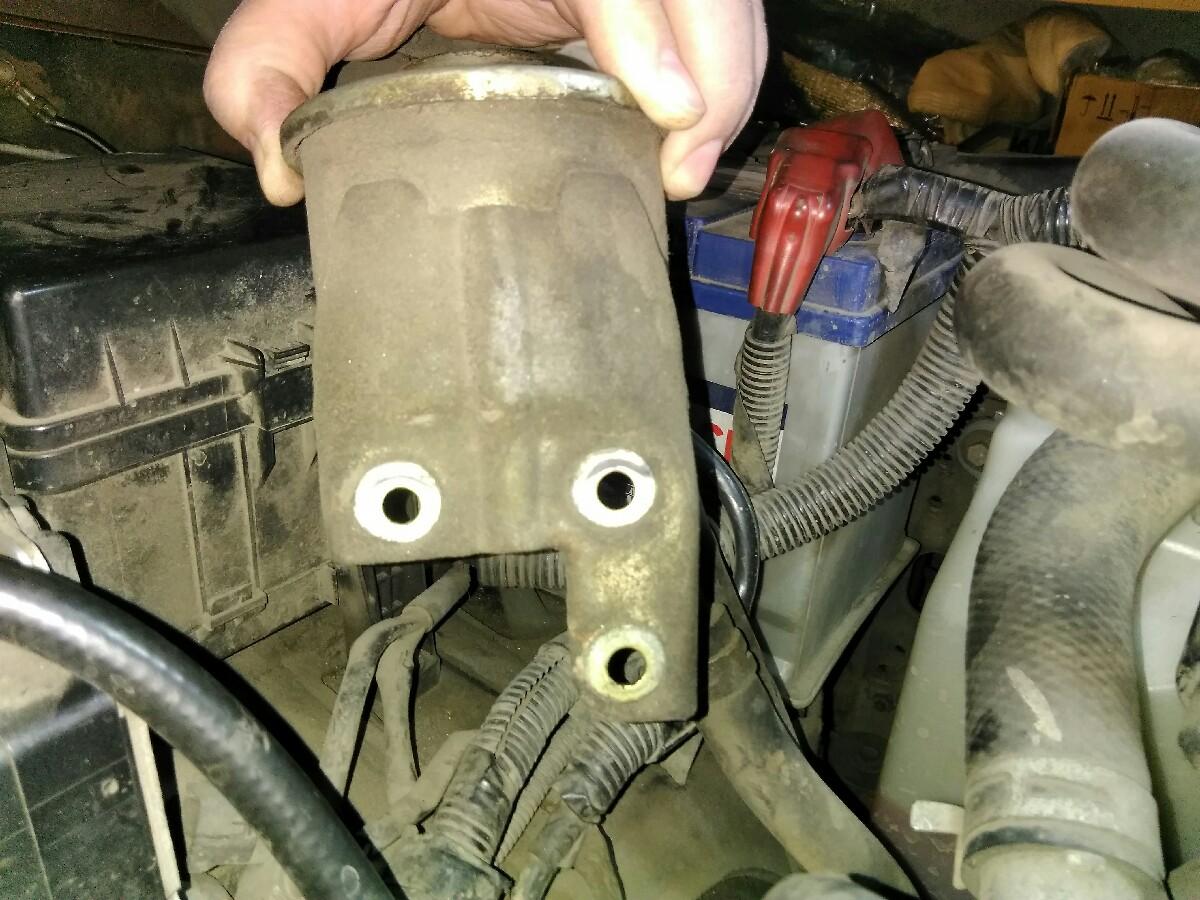

IMG_20210504_191914_1.thumb.jpg.f564d1317cc3c94c1c8b637b2d19c1a4.jpgIMG_20210504_192617_1.thumb.jpg.6cf1021394e1dcbb91bac1b0238cf1b0.jpg

Но сам бачек больше, патрубки прямые и короткие, на то же место не встает - упирается в ТНВД.

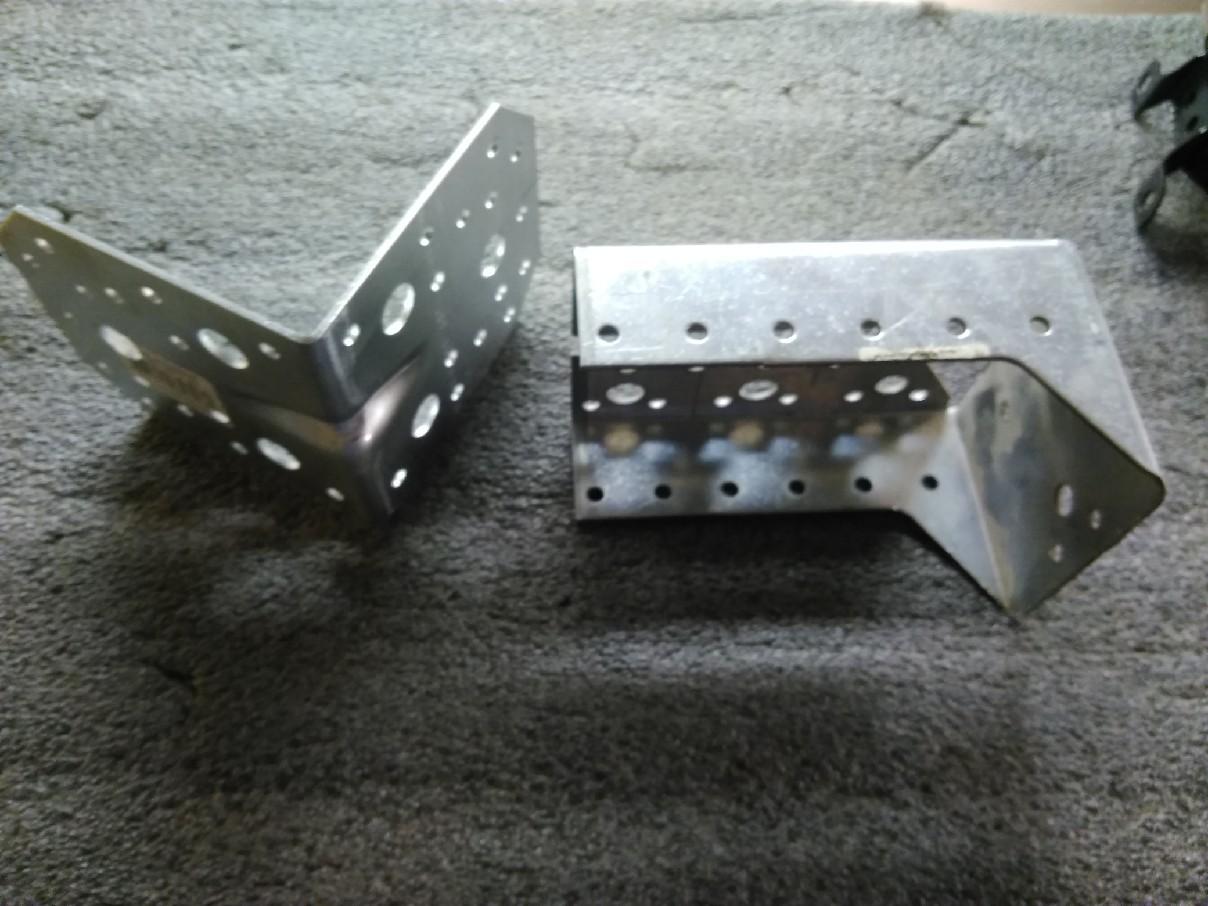

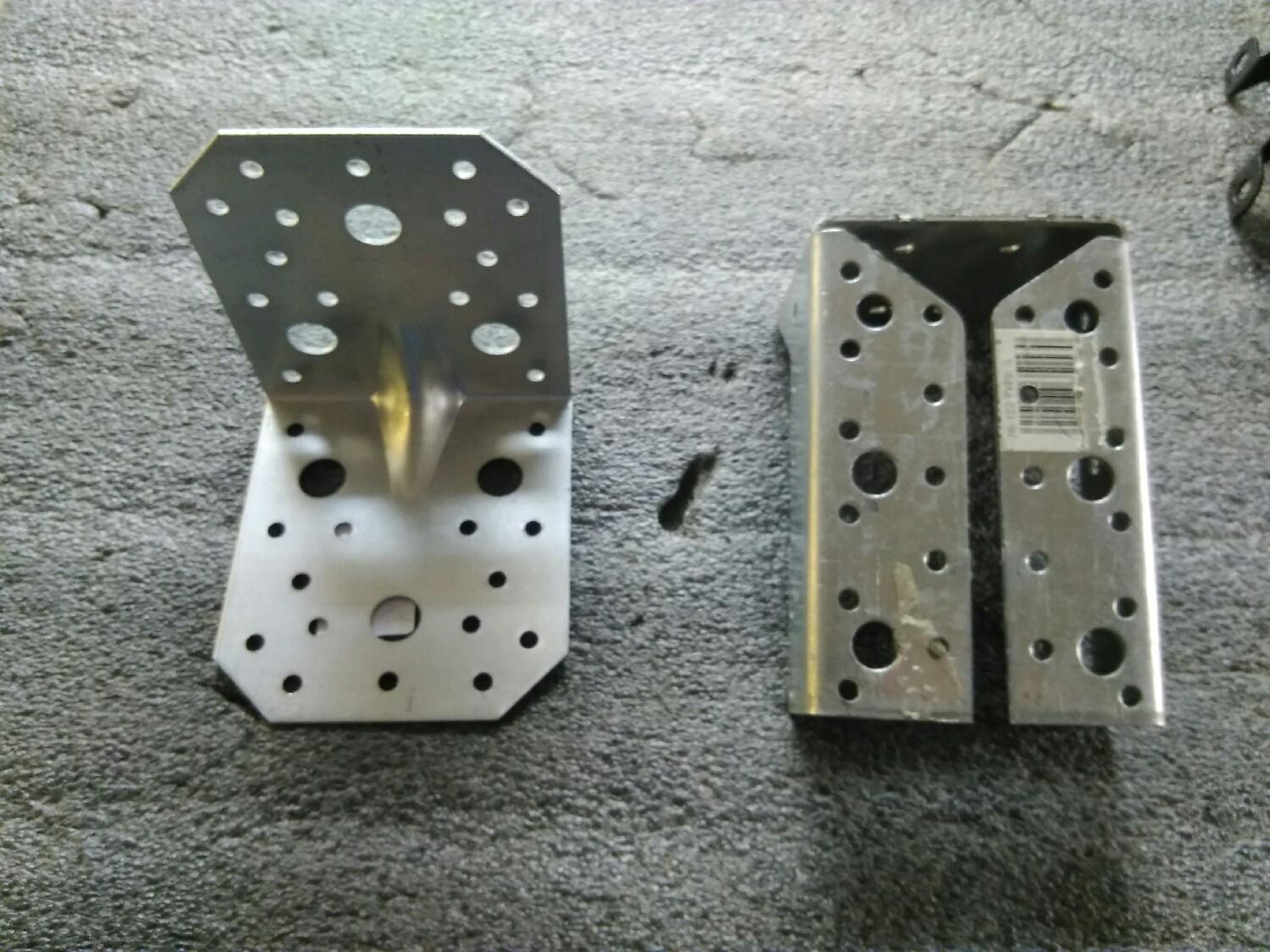

Слепил кронштейн из опоры для бруса и усиленного уголка купленных в Петровиче.

IMG_20210513_204332_1_1.thumb.jpg.ff5f9b46b56bffdb2efb9ab54548113d.jpgIMG_20210513_204348_1_1.thumb.jpg.35b8093f97598aefe436cdaf2cee382a.jpg

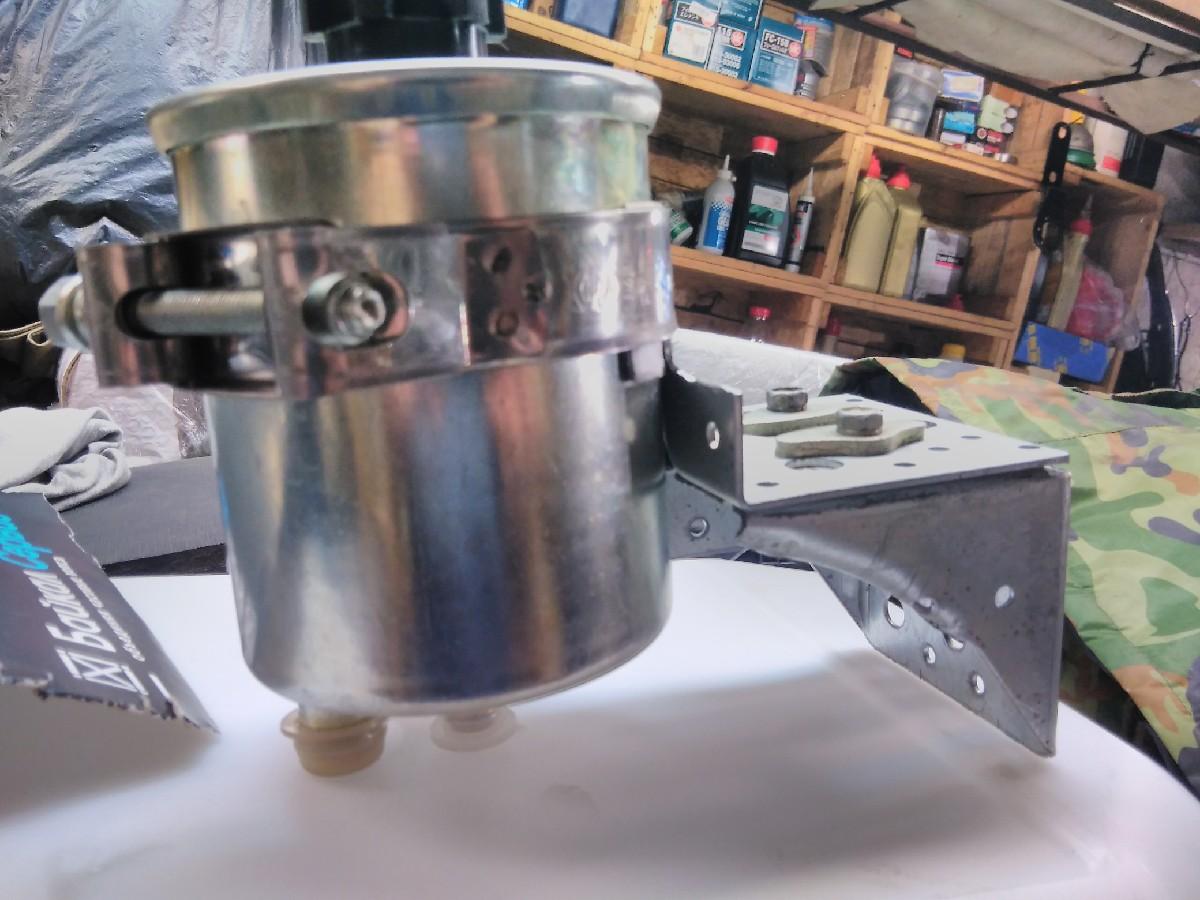

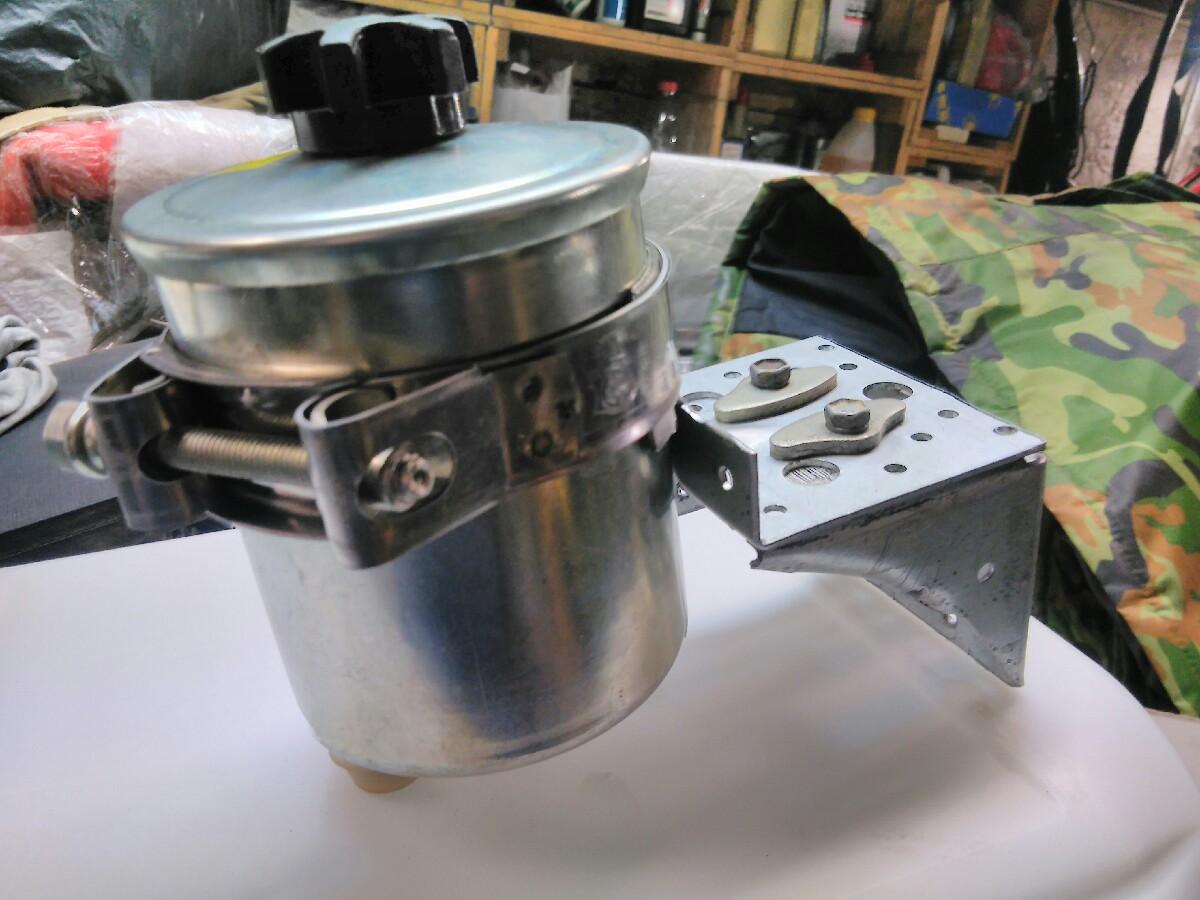

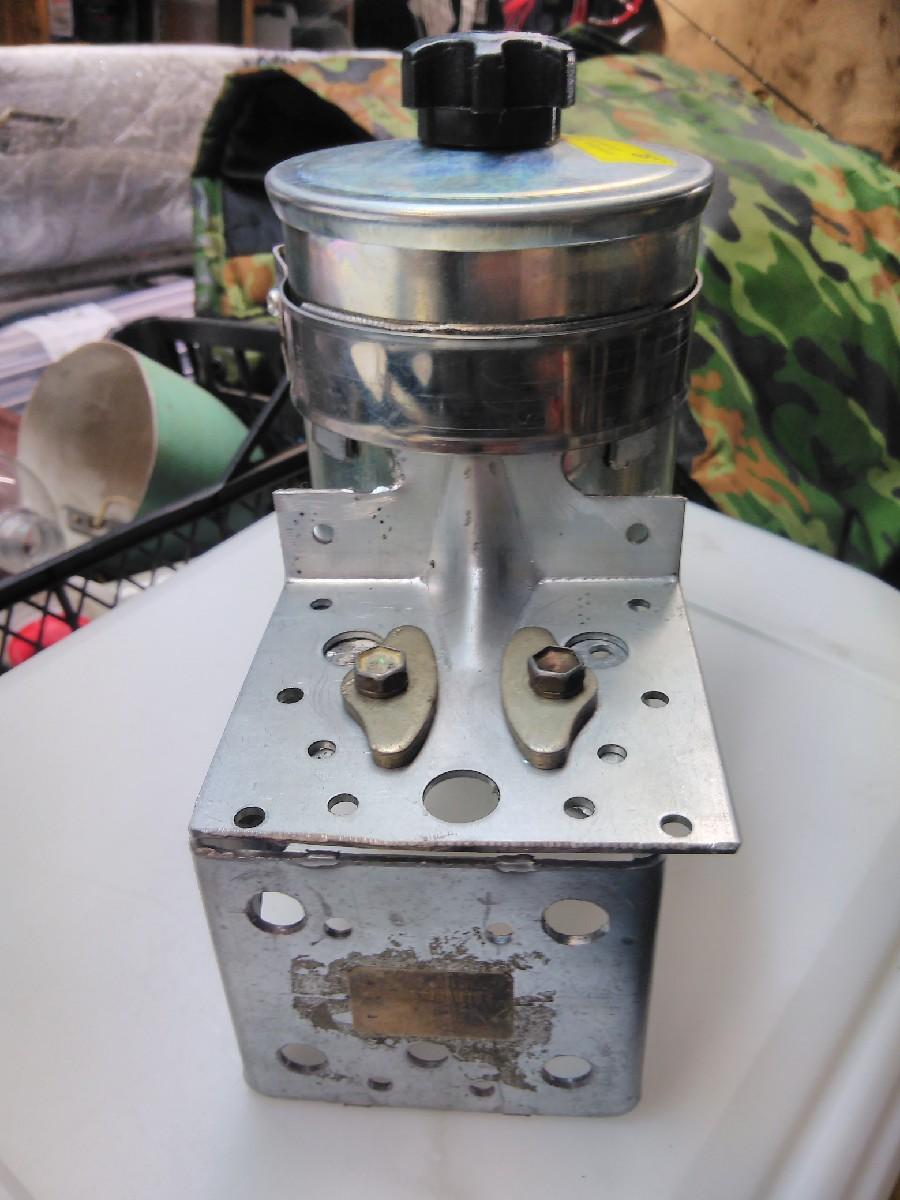

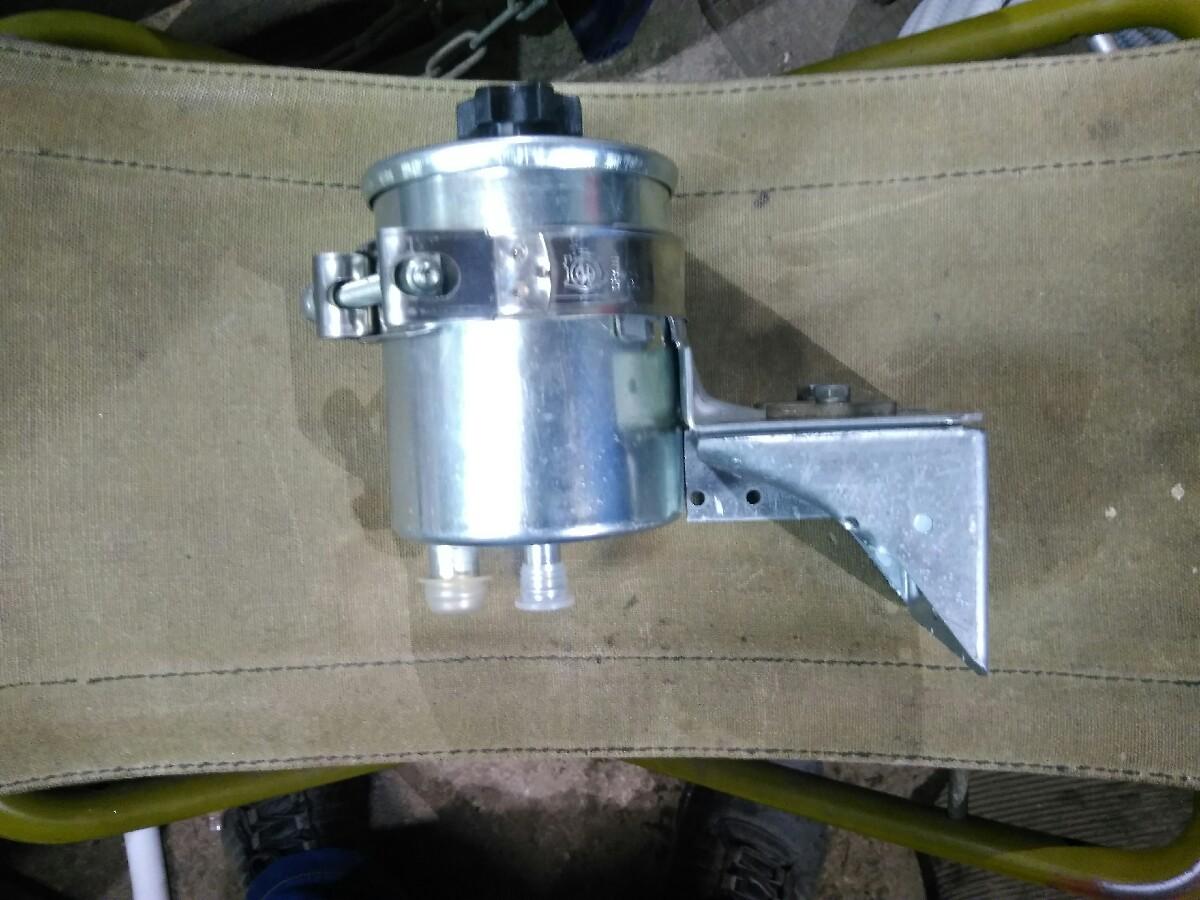

Получилось вот этоIMG_20210514_220307_1_1.thumb.jpg.c744fa37a0cd482febf265a0bf41c831.jpgIMG_20210514_220319_1.jpg.9cd6f4b531c5d8ae6939184df9f4c8ff.jpgIMG_20210514_220357_1.thumb.jpg.a4a26e59f862a3f0cc61d1285890baa2.jpgIMG_20210514_220624_1.thumb.jpg.abceaab700e41a21f6088e4fe5e28957.jpg

Взвесил я эту конструкцию в руке. Представил какую она нагрузку даст на впускной коллектор.

И решил переделывать.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: СПб, Купчино
  • Машина: TLC100 1HD-FTE 1999г

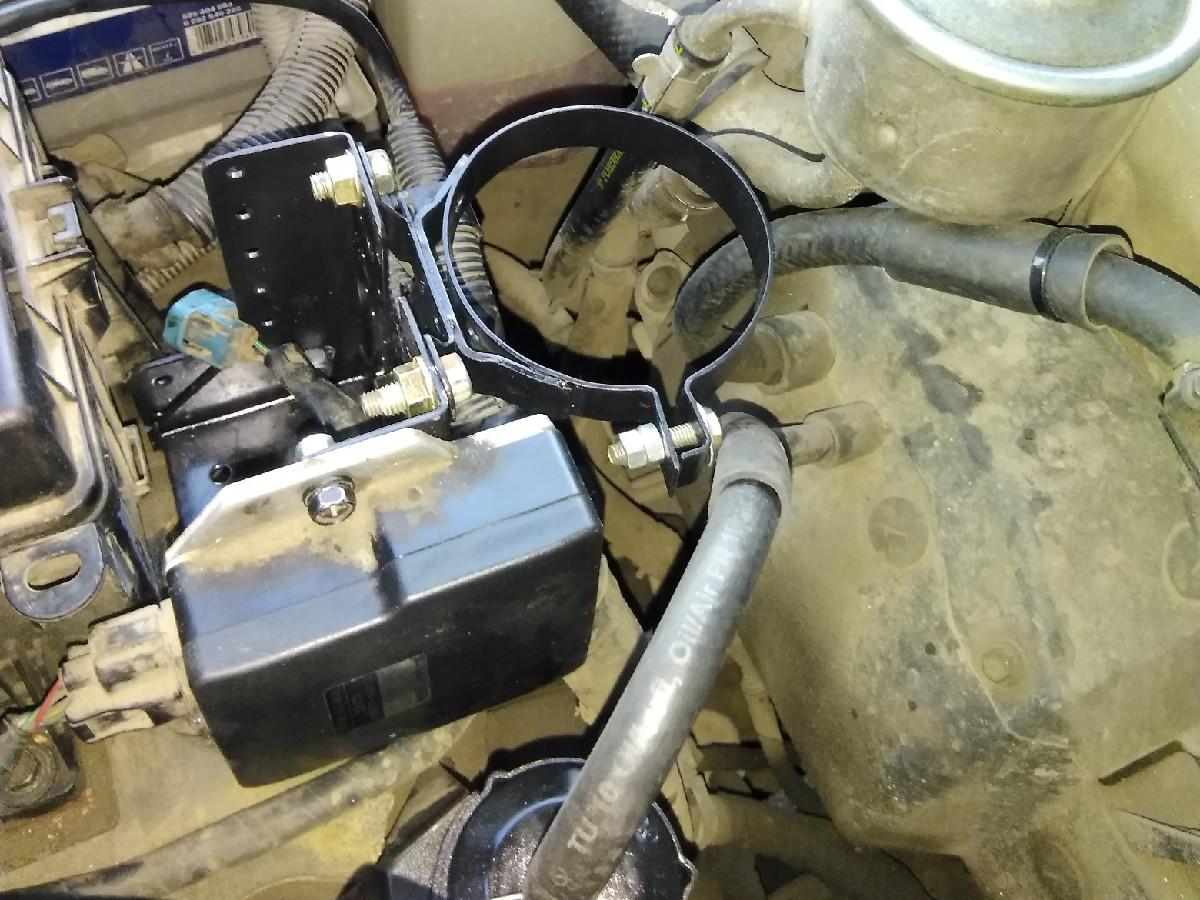

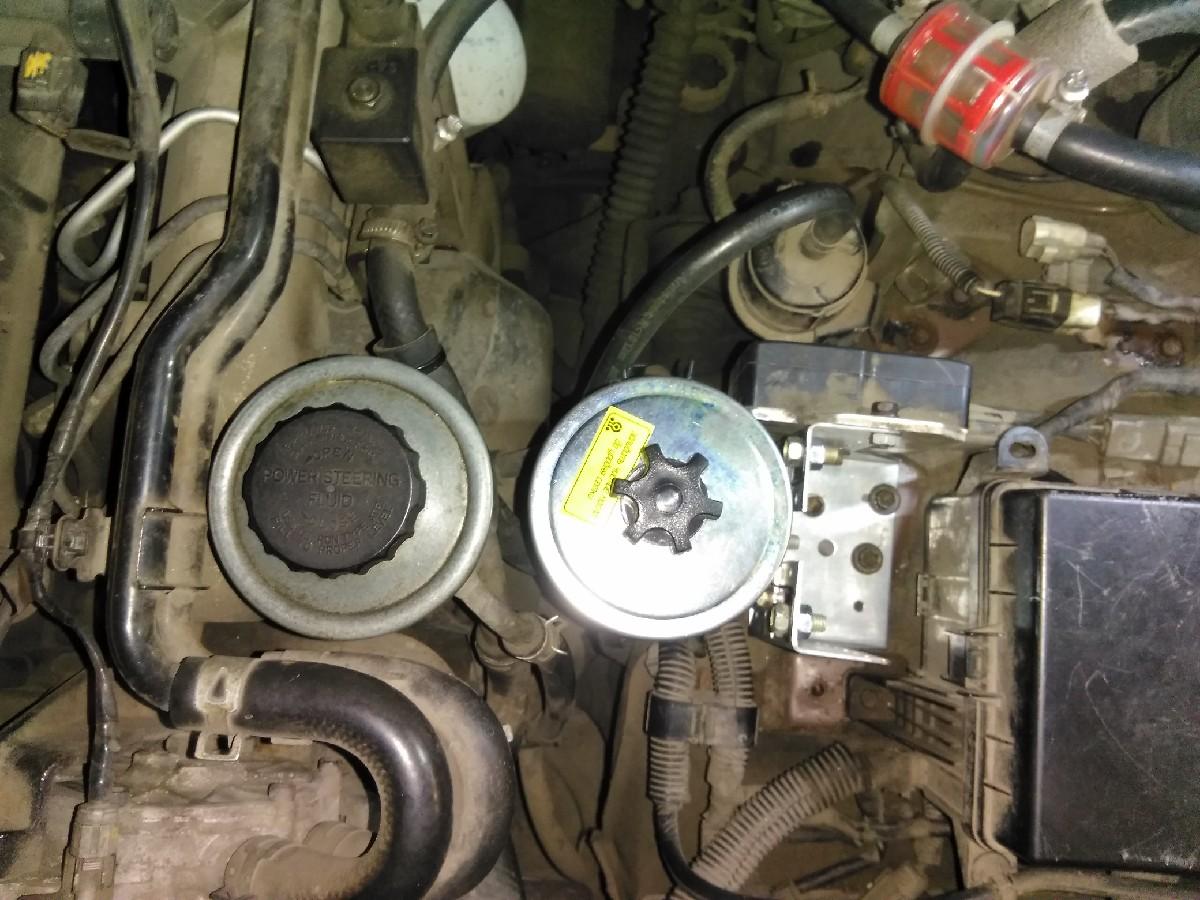

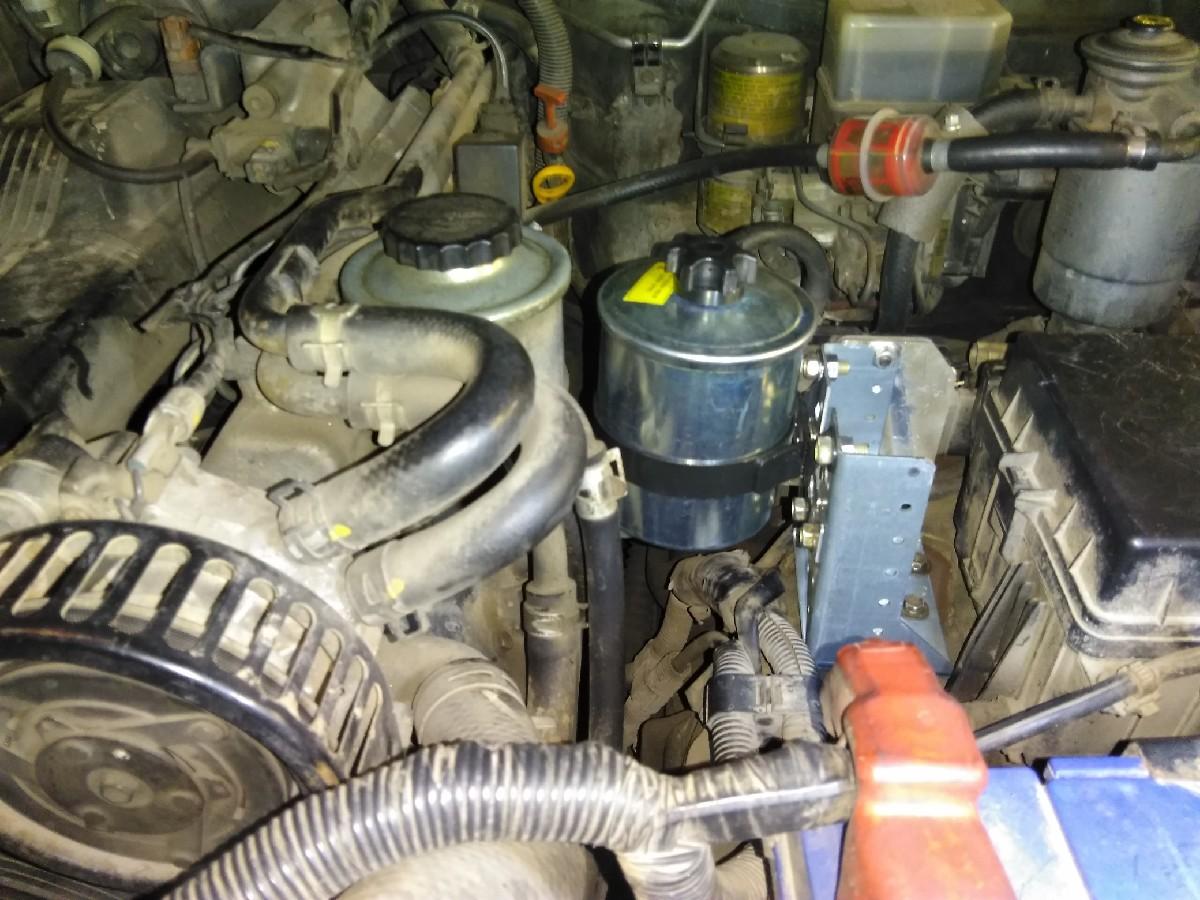

Решил я крепить бачок к кузову.

Снова Петрович, снова опора бруса закрытая (но пошире), усиленный уголок.

Плюс неудачно купленный на Али кронштейн бачка. Заказывал одно - прислали другое.

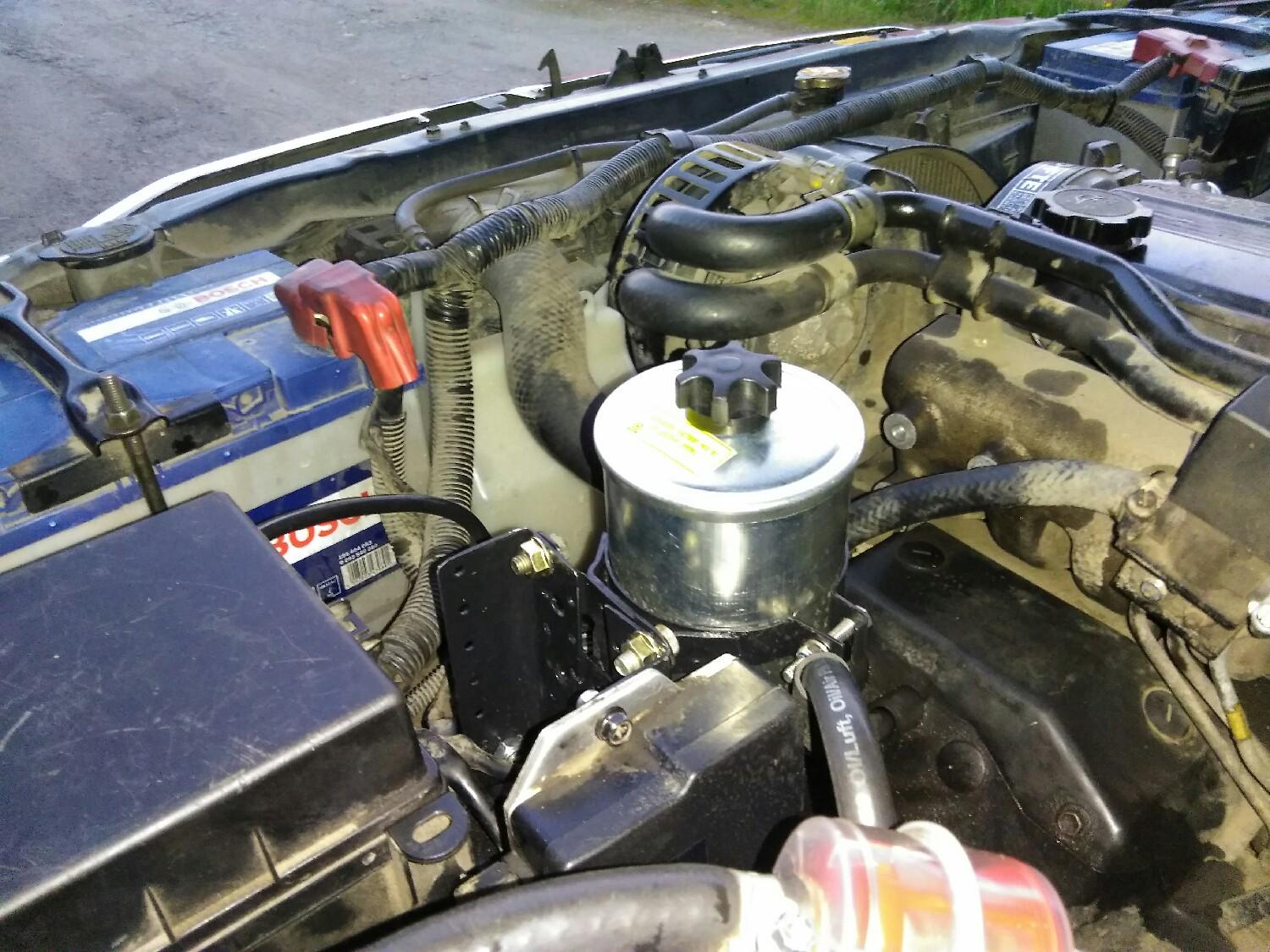

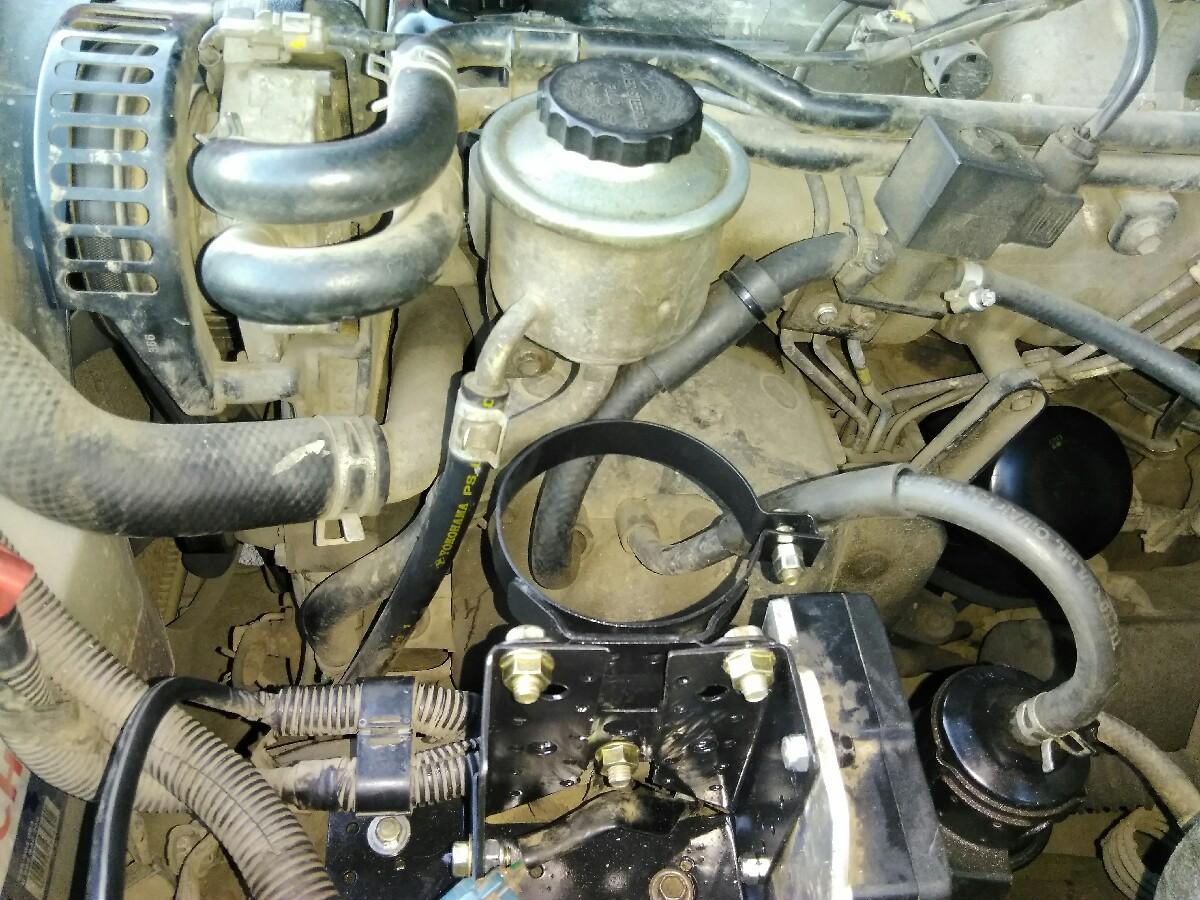

Вот, как бы, что получилось.

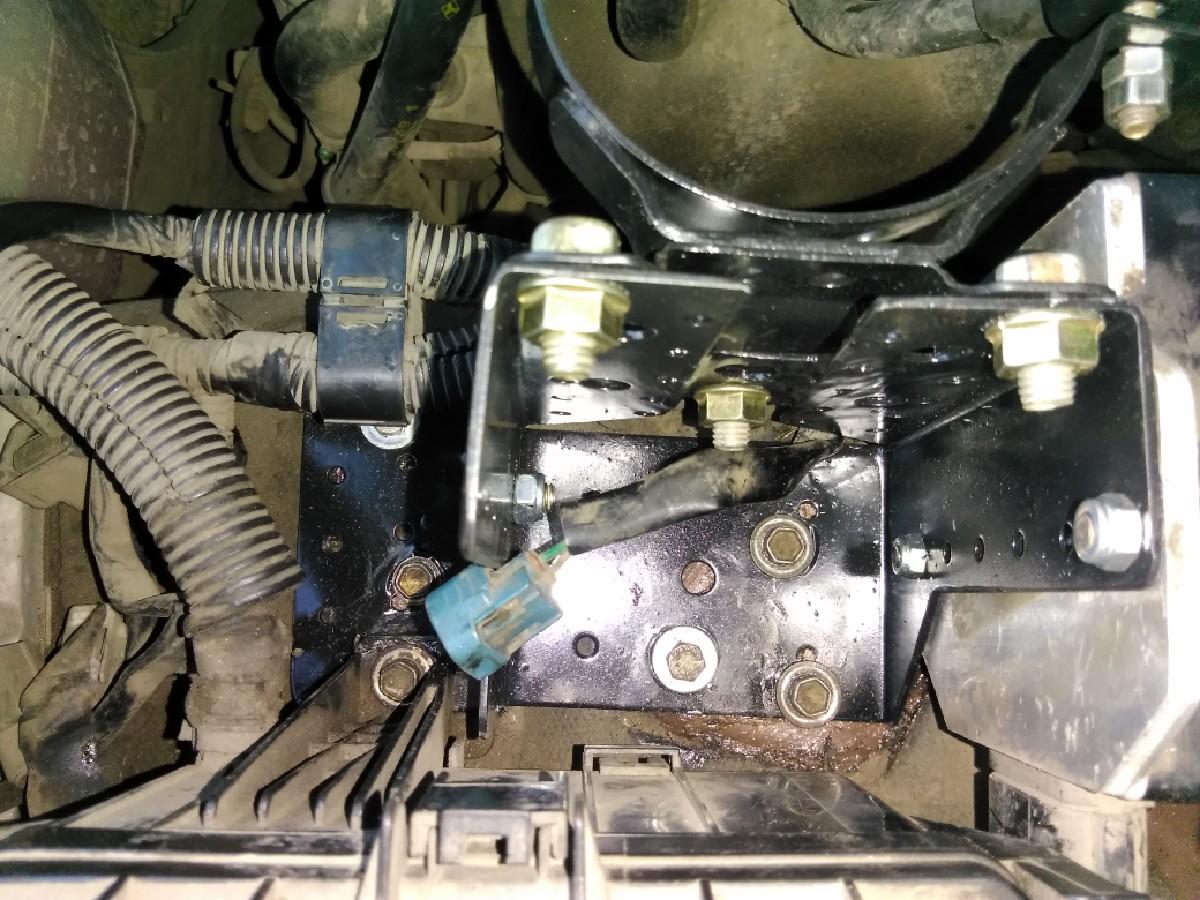

Кстати, штатных гаек в брызговике достаточно японцы наприваривали - закрепился на 5 болтов М6 (штатный бачок крепится к коллектору на 3-х болтах М8).

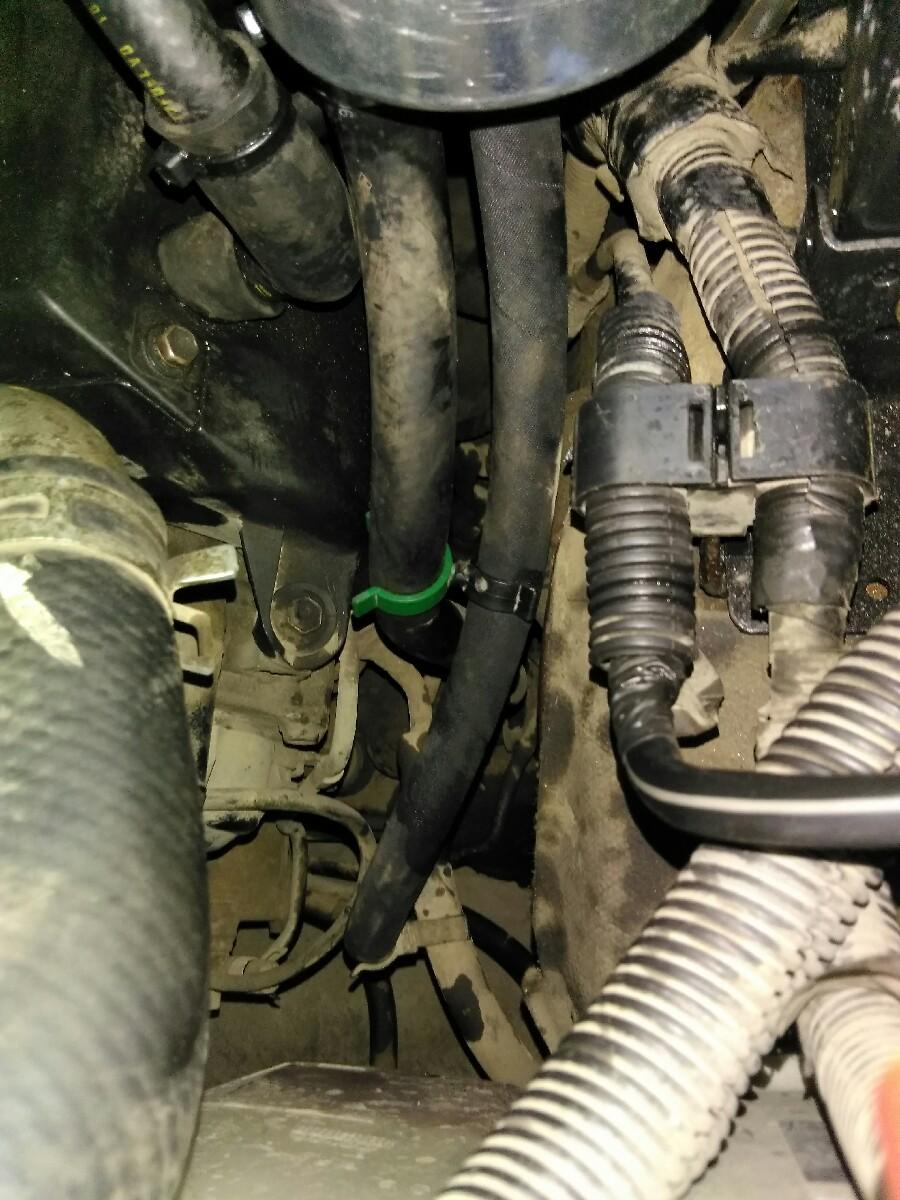

Со шлангами тоже угадал. Легли очень удачно.

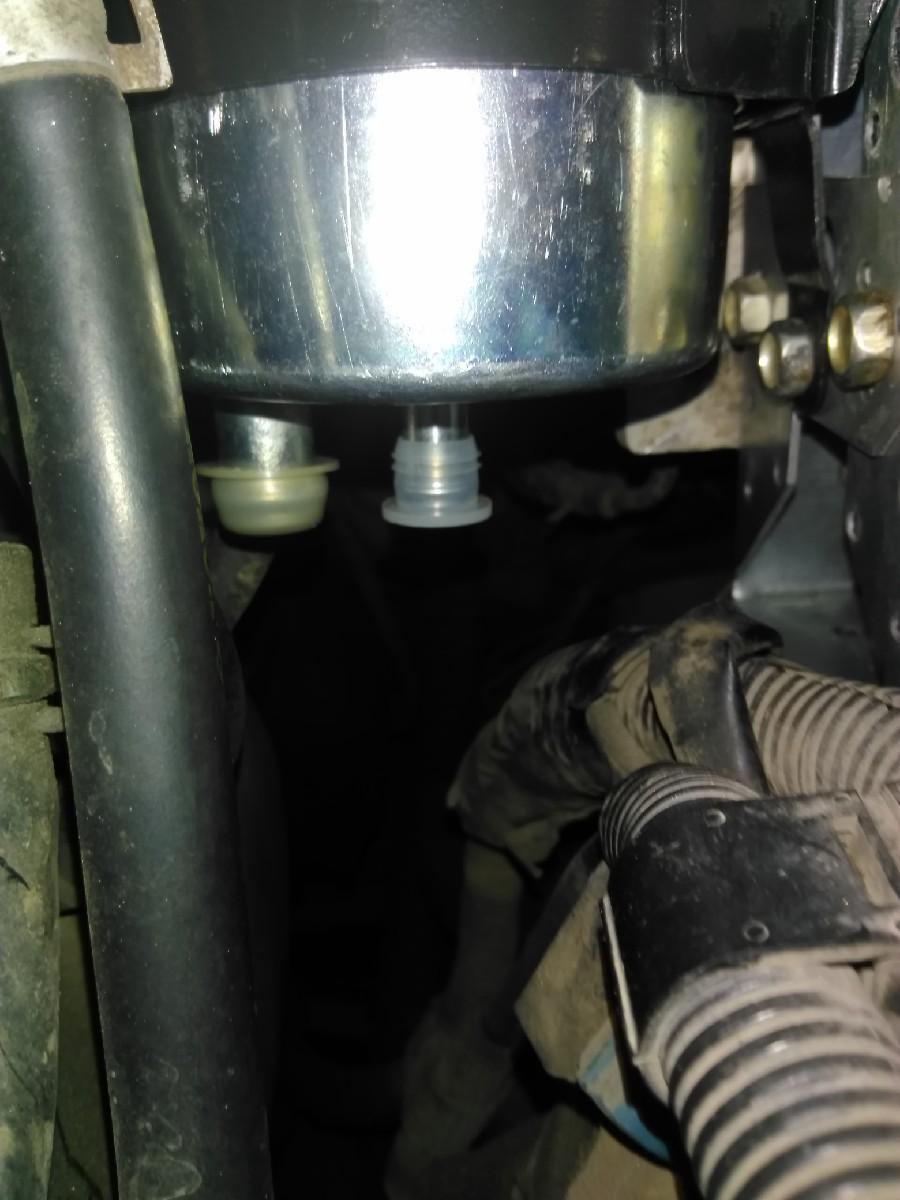

Диаметры патрубков штатного бачка меньше диаметров патрубков нового бачка.

Шланг обратки поменял. Пока поставил отечественный Фвн=12 мм. Пришлось на выход масляного радиатора ГУРа натянуть ПВХ трубку чтобы зажать шланг надежно. Использовал силовые хомуты.

Шланг подачи в насос оставил пока старый, т.к. трубки ПВХ на вход насоса нужного диаметра под рукой не оказалось.

Подберу импортные - поменяю.

Прокачивал систему задрав морду на подставки с заглушенным двигателем.

Пузыри интенсивно выходили когда удерживал руль в крайних положениях.

Напоследок решил покрутить руль с заведенным двигателем - никогда-никогда впредь не буду этого делать! Фонтан АТФки! Бывает...



Итог. Результатом доволен. Место под бачок удачное. Шланги не трутся. По работе ГУРа изменение одно. Почему-то в крайних положениях не слышно работы перепускного клапана? Должно гудеть! Всегда и везде так было. Кто знает - подскажите!!!

Проехал еще мало. Жижа не уходит. Рулится как и рулилось. Через пару тысяч поменяю фильтр. Посмотрю сколько грязи поймал.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: СПб, Купчино
  • Машина: TLC100 1HD-FTE 1999г

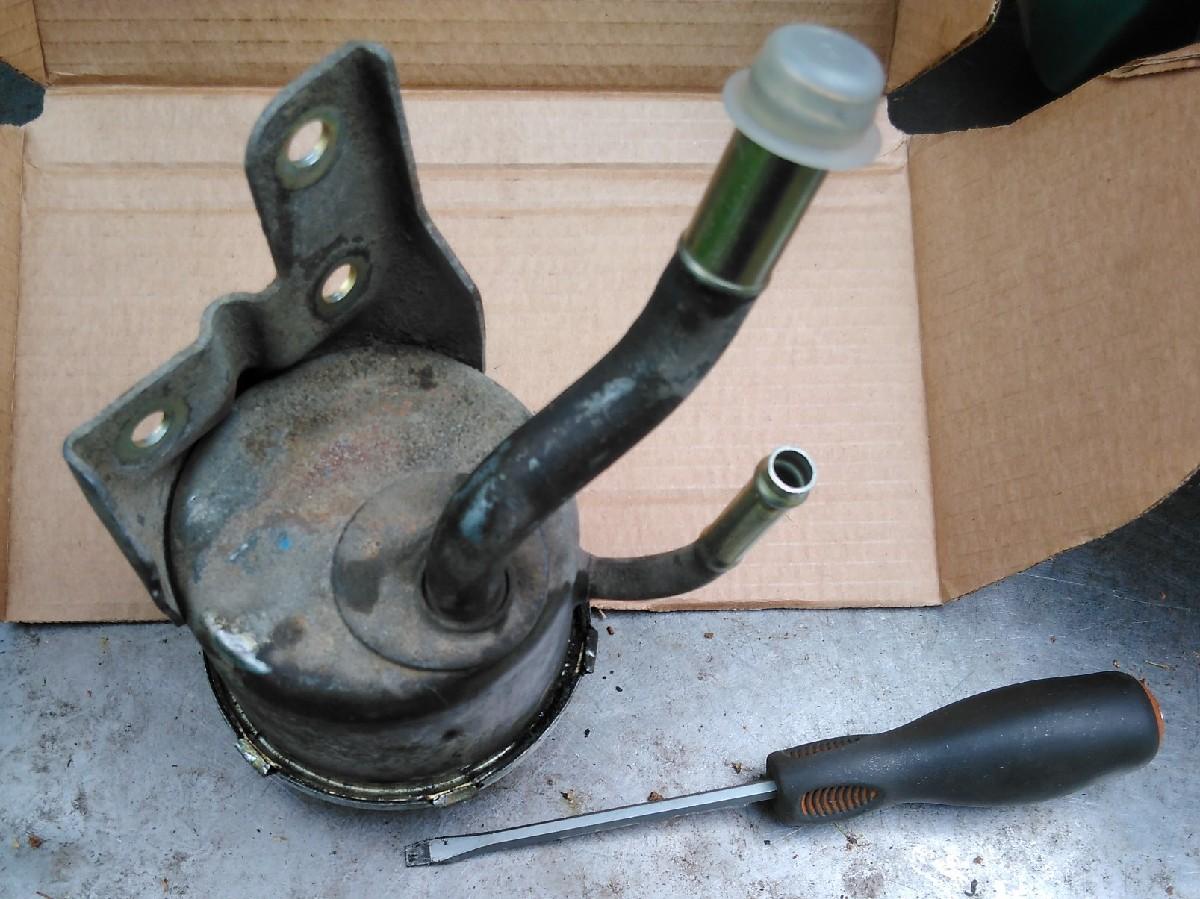

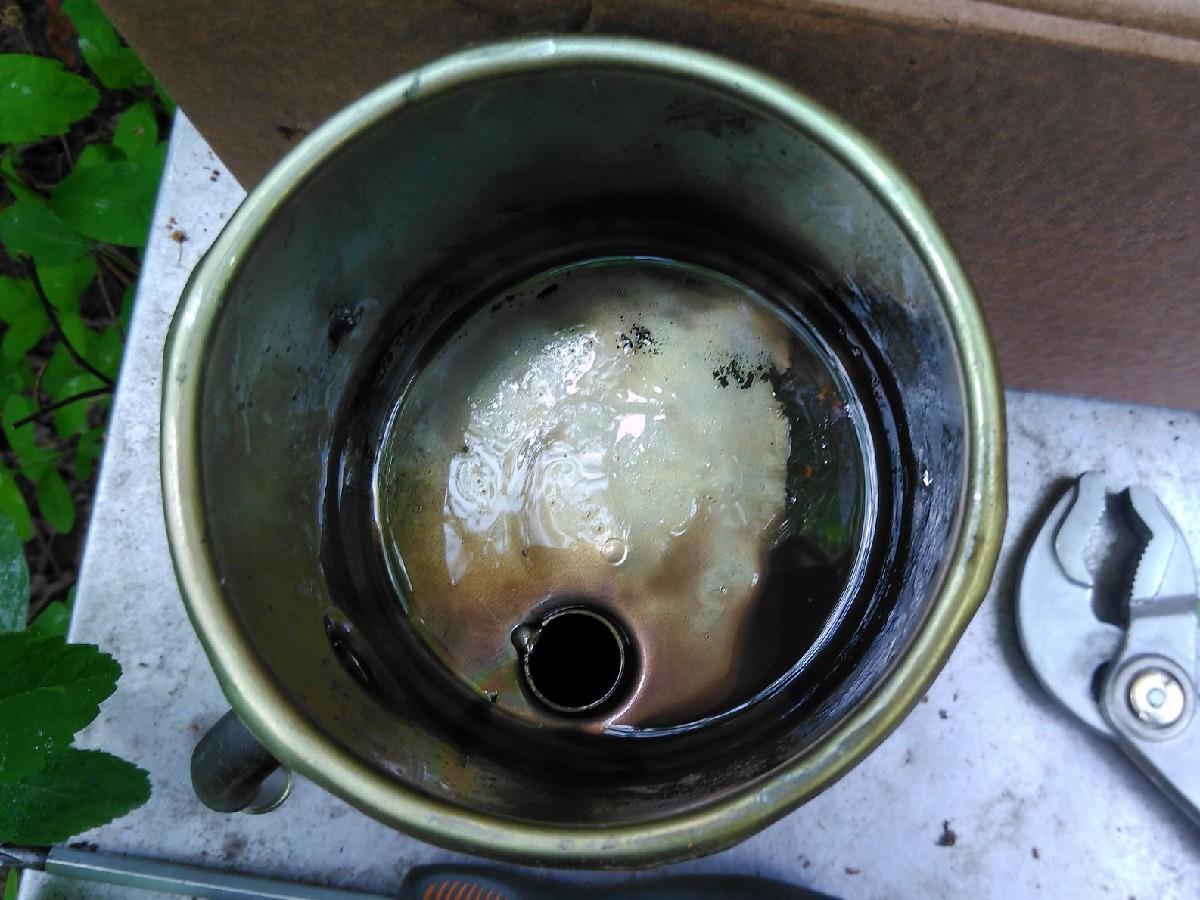

И, конечно же, я не мог не разобрать свой старый штатный бачок.

Развальцевал легко - шлицевой отверткой.

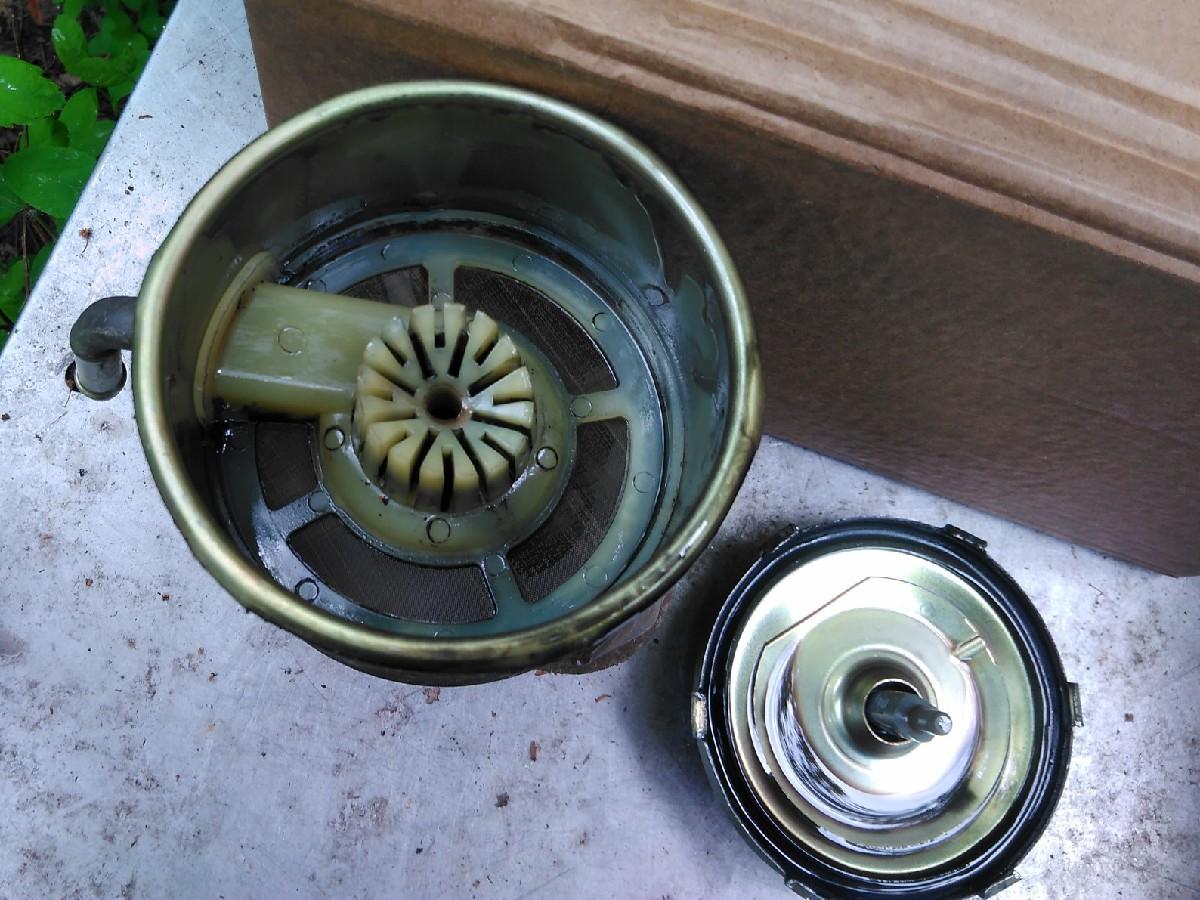

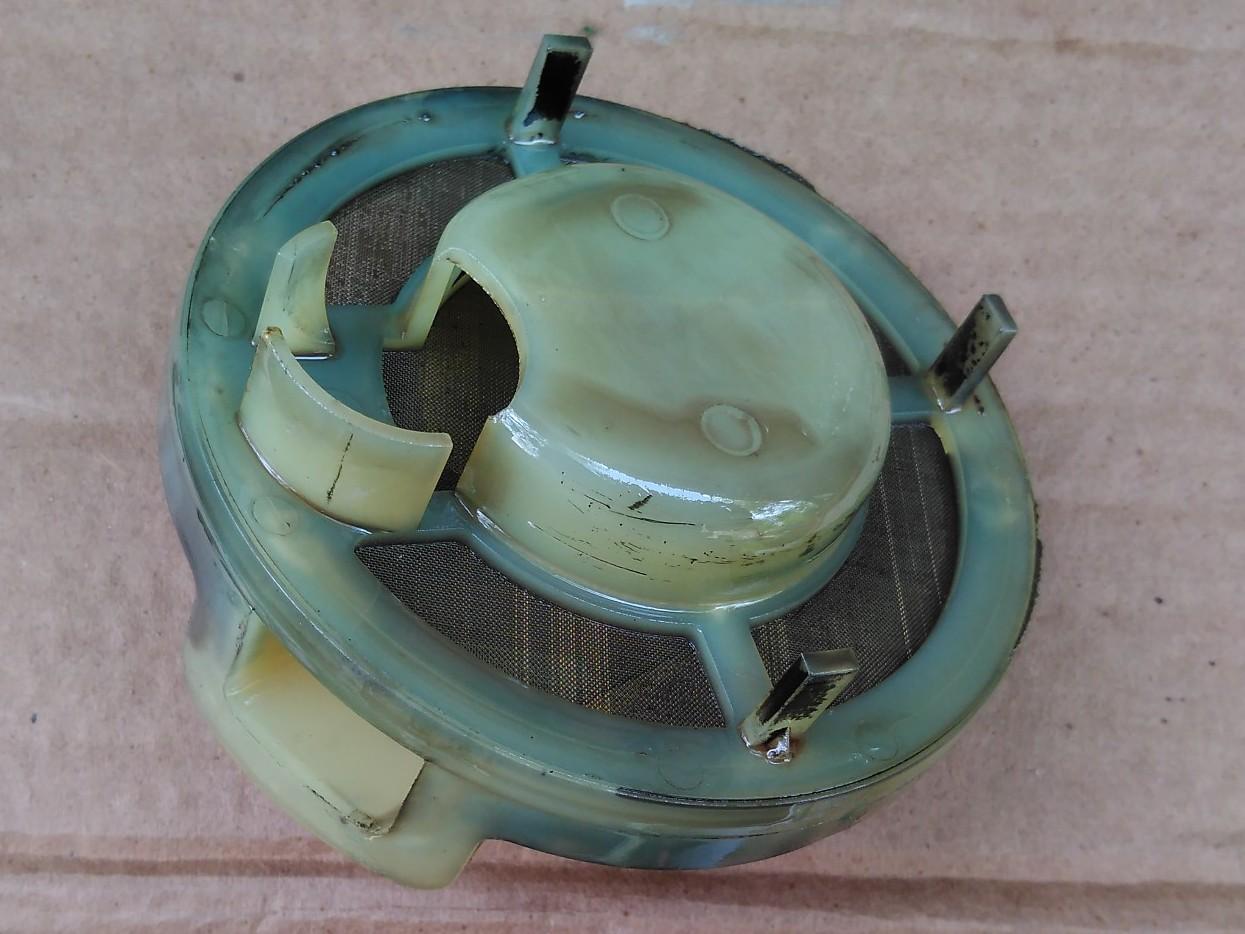

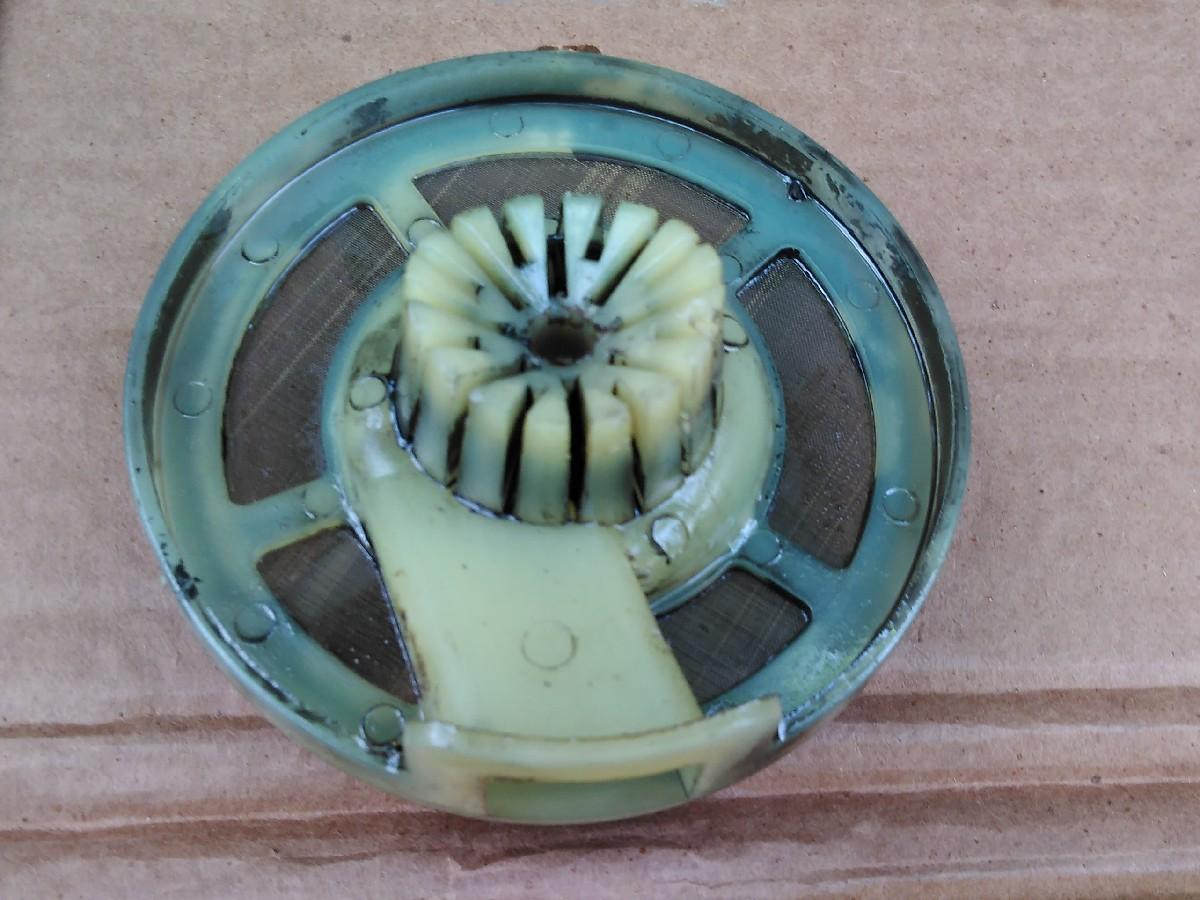

Внутри сетка, про которую так много везде писали, которую пробивают по центру, варварски вырывают. Не знаю как это вообще может получиться.


Вытащить так просто ее не получилось - держится тремя вдавленными точками корпуса бачка. Их пришлось выбивать наружу.

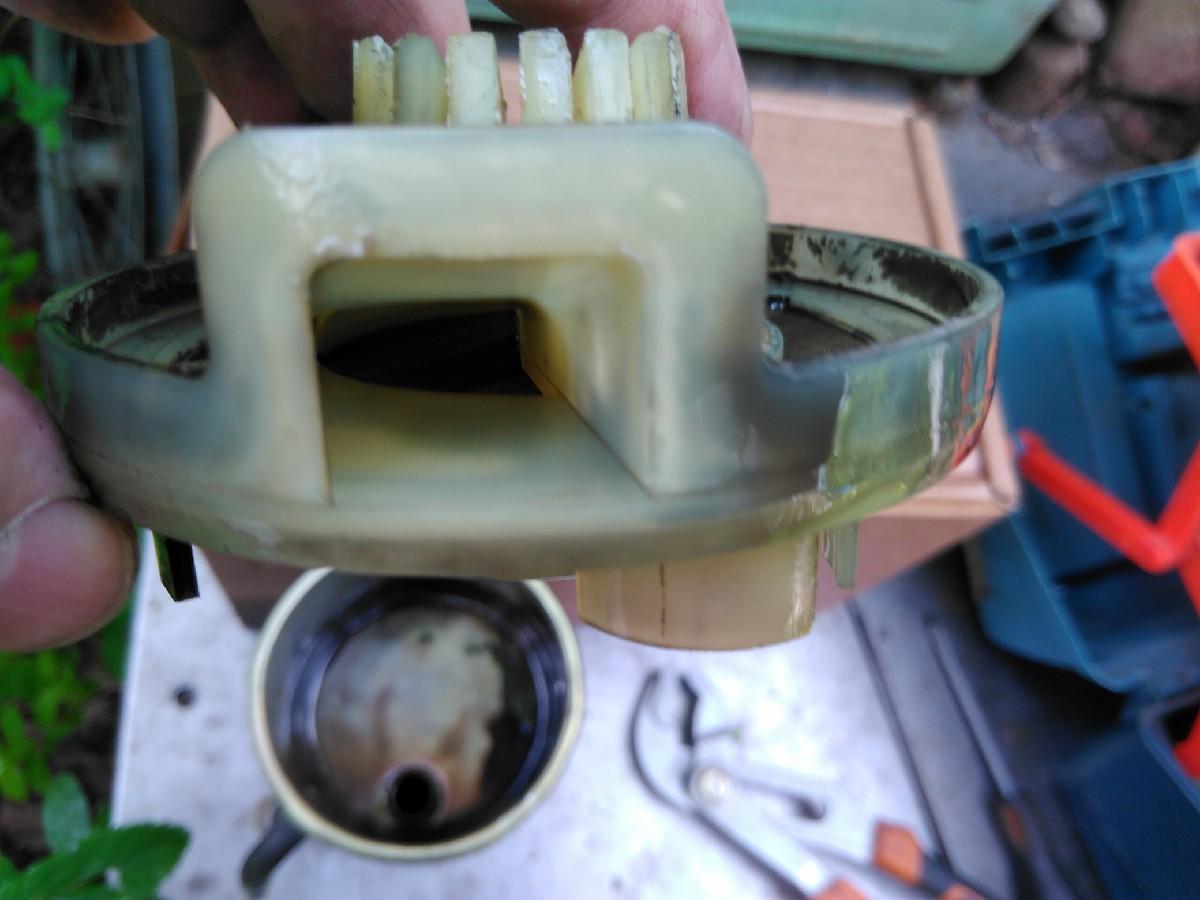

Конструкция следующая: от радиатора по боковому узкому патрубку жижа подается в канал сетки.


Из канала АТФка через сетку попадает в нижний отсек бачка, под сетку, к партубку подачи в насос, и, частично, через отверстие в центре ребристой конструкции, в верхний отсек, над сеткой.







Особой грязи в бачке не обнаружил, сетка не забита, как ожидал.

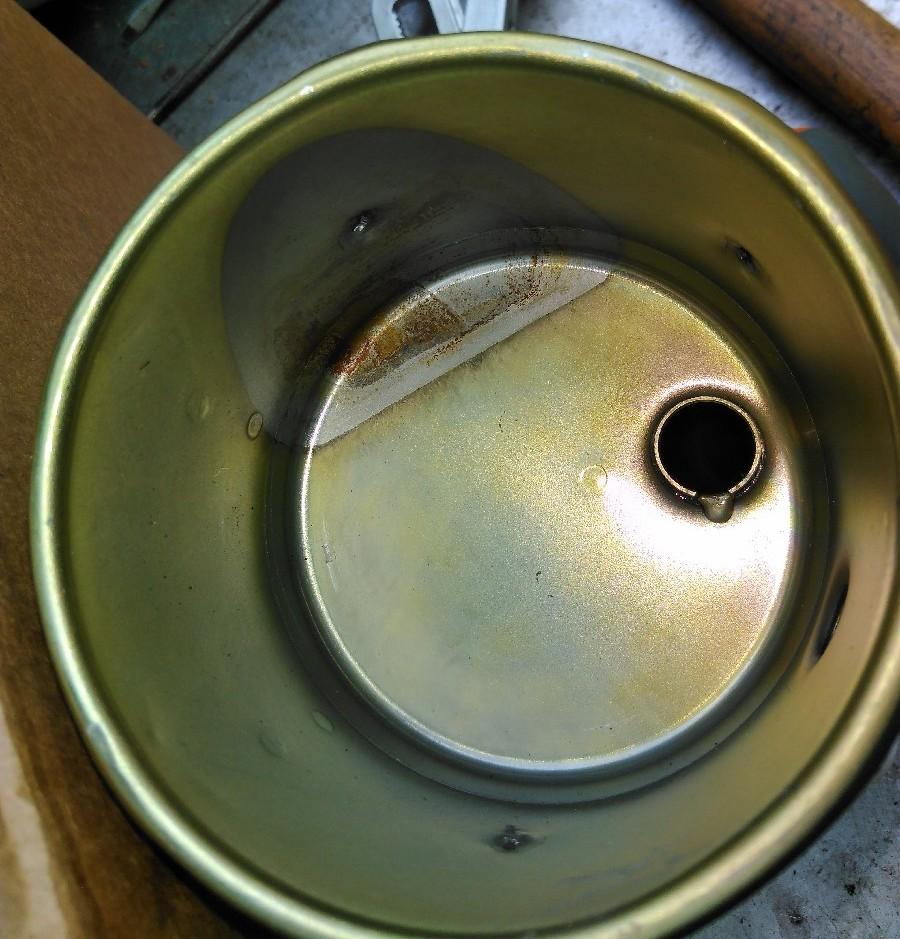

Одно не понятно - откуда внутри бачка пятно неоцинкованного металла и ржавчина!




М.б. прежний хозяин менял, или производственный брак?



Вообще то, я написал этот пост, т.к. нигде не увидел фоток внутреннего устройства наших штатных бачков ГУРа. Может кому пригодится...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: СПб, Купчино
  • Машина: TLC100 1HD-FTE 1999г

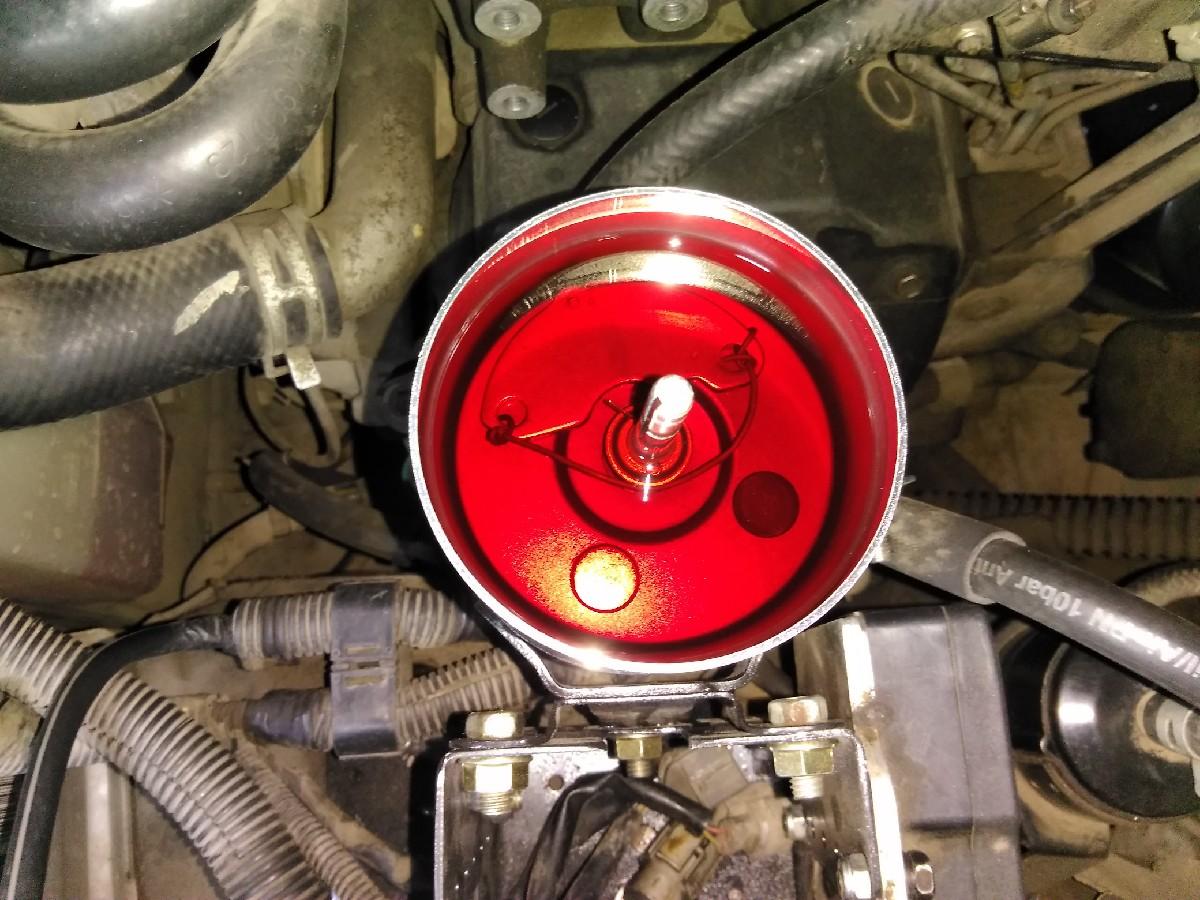

Решил попробовать поместить магниты в бачок ГУРа.

Нашел ферритовый по диаметру фильтрующего элемента, но он слишком слабо, по-моему, держится, может, при тряске, болтаться по бачку.

Прилепил ниодимовые.

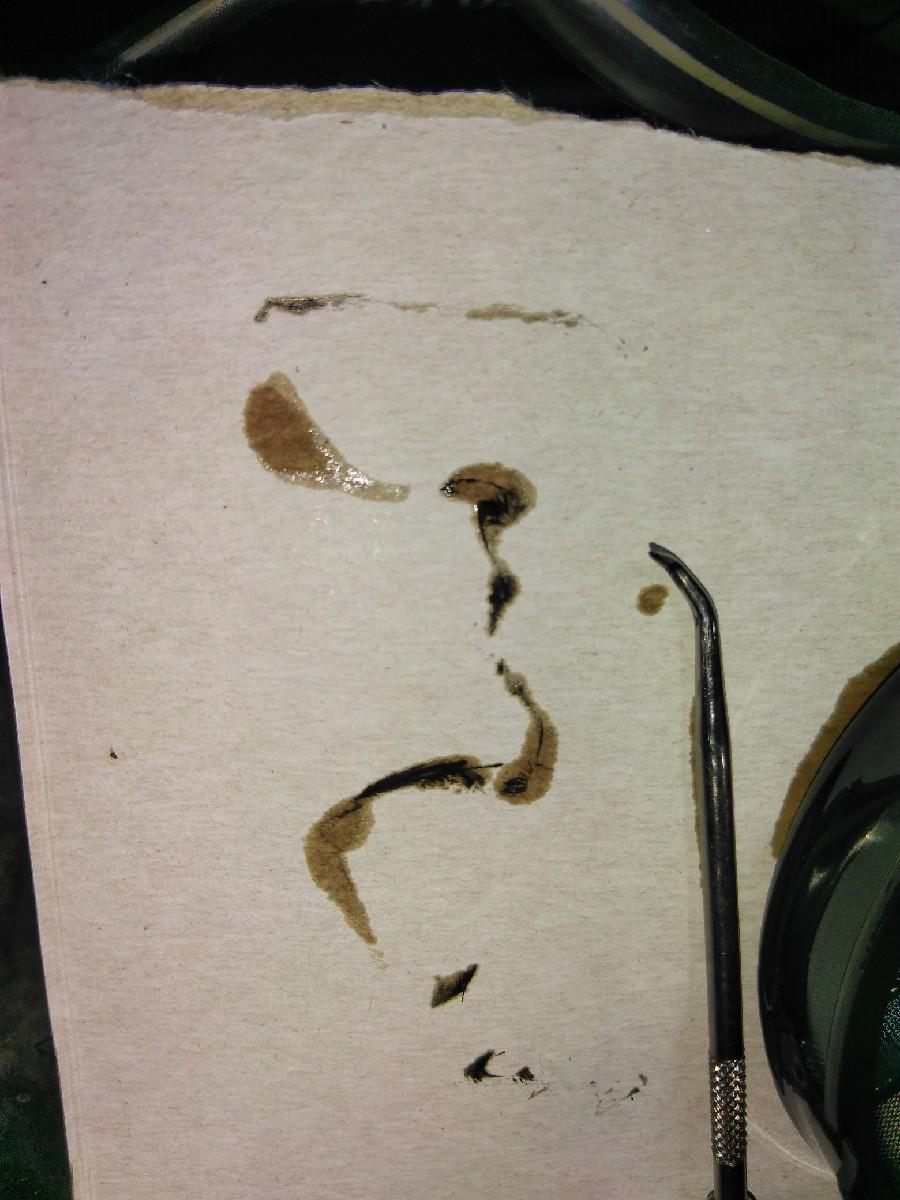

Проехал 100км. Поскреб магнит - результат на фото




Магниты собрали какую-то магнитную взвесь которую не смог задержать бумажный фильтр.

Через пару тысяч км поменяю фильтр, разрежу, посмотрим что удалось отфильтровать, а что пройдет и соберется на магнитах.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: УКРАИНА
  • Машина: LAND CRUISER105

Я из за этого бачка практически всю систему на новою поменял,чуть не полез рулевую колонку перебирать.Ни как  не мог прокачать систему гидроусилителя.Но когда поставил новый тойотовский бачок за пять минут все прокачалось и работает по сей день.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: СПб, Купчино
  • Машина: TLC100 1HD-FTE 1999г
16 часов назад, andrey105n сказал:

Я из за этого бачка практически всю систему на новою поменял,чуть не полез рулевую колонку перебирать.Ни как  не мог прокачать систему гидроусилителя.Но когда поставил новый тойотовский бачок за пять минут все прокачалось и работает по сей день.



Т.е. есть отрицательный опыт замены оригинального бачка на бачок от УАЗа?

У меня, вроде все прокачалось достаточно быстро:

- вывесил морду

- шланг обратки кинул в бутылку

- патрубок обратки бачка заткнул пробкой

- налил АТФки половину бачка

- крутил рулем не заводя двигатель

- в крайних положениях придерживал руль, т.к. активно выходили пузыри



Если можно, то поподробнее Ваш опыт!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: СПб, Купчино
  • Машина: TLC100 1HD-FTE 1999г

@andrey105n нашел Ваши посты в теме



Спасибо! Учту на будущее

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: УКРАИНА
  • Машина: LAND CRUISER105

Где то есть тема на форуме,Там описывал проблему.Вкратце по памяти,система прокачивалась с трудом а после нескольктх минут раюоты масло выгоняло с бачка.Поменял все на новое картина одна и таже.Осталась только рулевая колонка прежняя,перед ее расборкой по совету форумчан решил всетаки сначала вернуть новый тойотовский бачок на место,счастью не было предела.



Друже,залей лучше вместо атф спецмасло в гидроусилитель.
