Подключение 2DIN магнитолы в 100

[Wеst 17]

Фишки не отрезай!!! Делай врезки в провода отступая по 1-2см. от фишки.

[primusyeah 0]

1 hour ago, M@ks said:



ответ:

+ более детально изучить эл.схемы



На схеме же нарисовано, что R3 - это проводка, идущая исключительно на CDC. Что, у тебя стоит CDC?

С этим моментом тоже ясно ога стало, спс. Чейнжера нет. Ну и в целом у меня это оказывается стандартные Тойотовские фишки. Жаль что новая потеха с переходниками под лэнд с усилком... Самое главное разобрался)

2 minutes ago, Wеst said:

Фишки не отрезай!!! Делай врезки в провода отступая по 1-2см. от фишки.

Учту!

[Aptyp 69]

Как раз на комплектацию без усилка можно купить переходники.

[primusyeah 0]

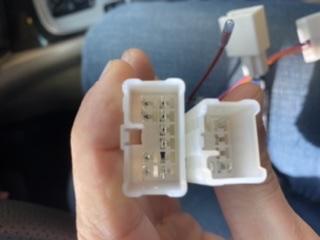

Похожи на эти от потехи что на али нашел. Не видно только что на другом конце

[primusyeah 0]

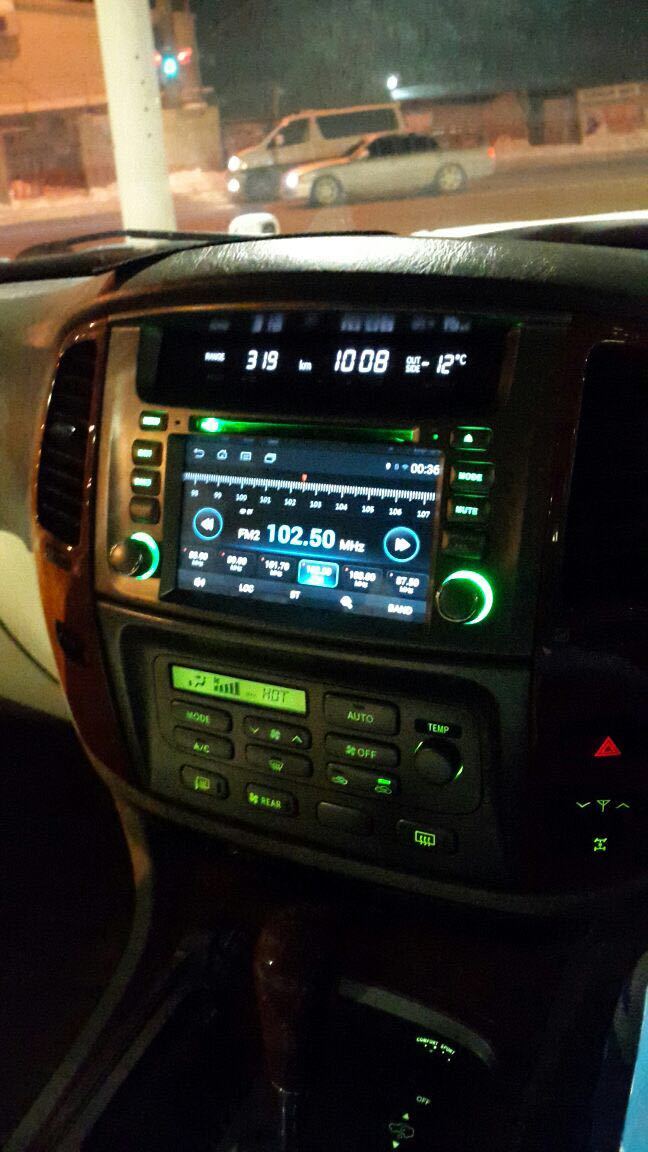

Магнитола установлена! Купил две фишки как на картинке выше и припаял вместо тех что шли с магнитолой. На самой магнитоле также была схема. Все заработало с первого раза! Ниже ссылке которые мне помогли. Надеюсь кому поможет.



https://www.drive2.ru/l/2922700/

http://www.base-ex.com/toyota-raspinovka-avtomagnitol

[Wеst 17]

Молодец!

Ссылки точно многим поможет, хотя уже штатных магнитол осталось не так много.

[oleg28ru 0]

В 04.02.2017 в 21:04, primusyeah сказал:

Все заработало с первого раза!

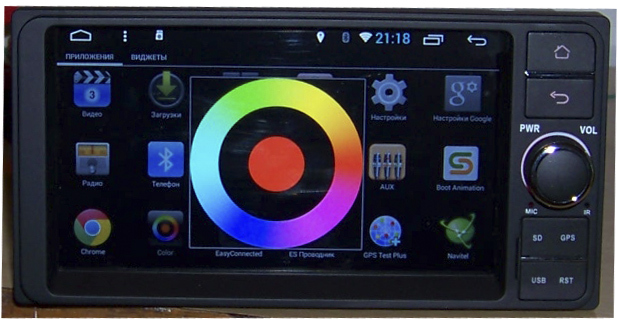

А, заработало все через штатный усилок? А, то я то-же решил загорячиться заменой ГУ на андроид. ГУ купил, две фишки то-же не подошли. TLC 100 4,7 л. 2004 г. с касетником.

[Aptyp 69]

17 часов назад, oleg28ru сказал:

А, заработало все через штатный усилок? А, то я то-же решил загорячиться заменой ГУ на андроид. ГУ купил, две фишки то-же не подошли. TLC 100 4,7 л. 2004 г. с касетником.

Чтобы заработало через штатный усилок нужен специальный адаптер. И переходные фишки есть в комплекте с ГУ, которые позиционируются как "штатные", отдельно в продаже не встречал.

[oleg28ru 0]

ГУ установил, подключили все через адаптер на родной усилок. Музыка конечно играет не так, но зато  при простоях есть чем поиграться. Свои деньги он конечно отработает.

[Алексей Смирнов 0]

Не кто так   https://www.drive2.ru/l/2723201  не подключал штатные кнопки на руле - к 2DIN магнитоле Pioneer???  У меня на Камри по этой схеме сделано и все работает!!! Без всяких адаптеров, вложил всего 50р в "сопротивления", и все... Хочу и на Крузаке так же попробовать, только схему бы как с "Драйва" кто подсказал...

[Garrik A 0]

Хочу поменять штатную магнитолу  Пионер(сотка 2004 год рестайлинг европеец) на Пионер двухдиновый. Навороты не нужны. Планирую взять самую не дорогую типа Pioneer FH-X380UB или Pioneer FH-X730BT, или Pioneer AVH-A200BT. Про то что не будут работать кнопки на руле, сабвуфер и усилитель без адаптера я прочитал. Штатные динамики хотя бы будут работать без переделок, и адаптеров? Автоматическую антенну я давно выбросил, и поставил обычную механическую от 105 ки. Штатная магнитола уже достала окончательно. Сначала перестала временами читать диски, потом вообще  диск застрял там. Купил год назад  YATOUR . Звук конечно говенный, но лучше чем ничего.  Сейчас магнитола перестала подсвечиваться, и управляться когда холодная. Только с кнопок руля. Может пройти два часа пока она начнет управляться. Спасибо.

[Alexandr36 0]

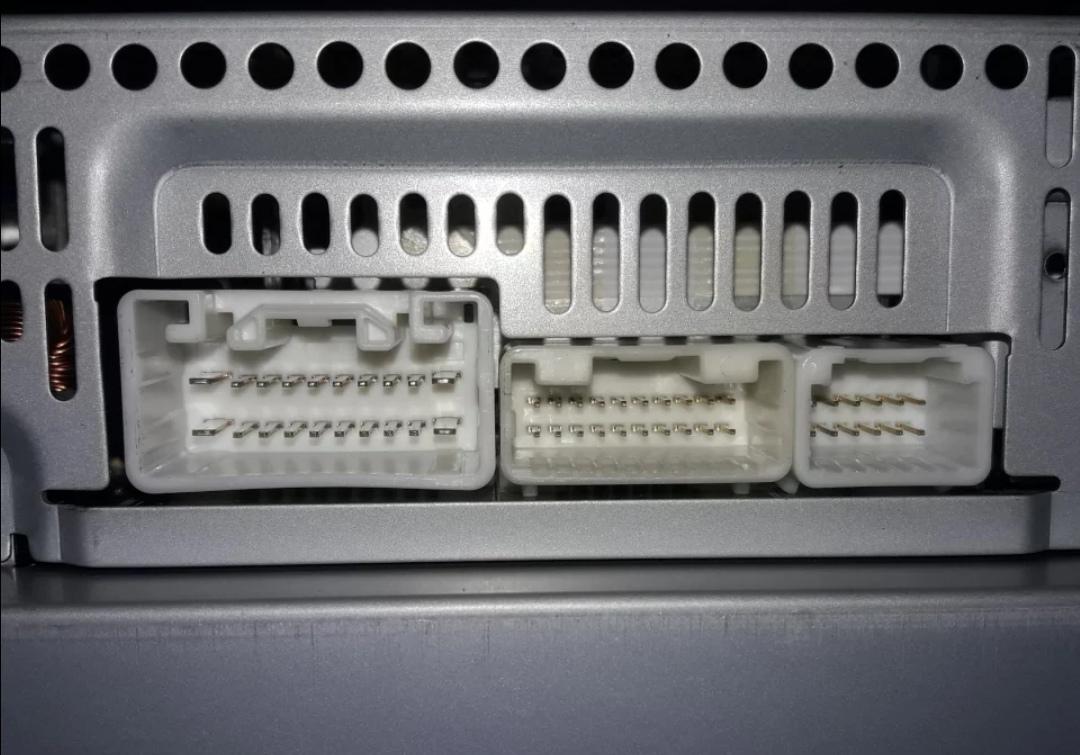

Подскажите где найти распиновку колодок подключения к магнитоле кассетный тлк 100 2005 рестайл? Там три колодки. Хочу подключить андроид как на втором фото напрямую без усилителя. А может вообще есть готовые переходники.

[DrDimedrol 64]

11 hours ago, Alexandr36 said:

Хочу подключить андроид как на втором фото напрямую без усилителя. А может вообще есть готовые переходники.

Я скачал схемы на свое авто и порезал проводку, поставил разъем ISO, на магнитафоне запаял ответную часть.

[Vlad777 5]

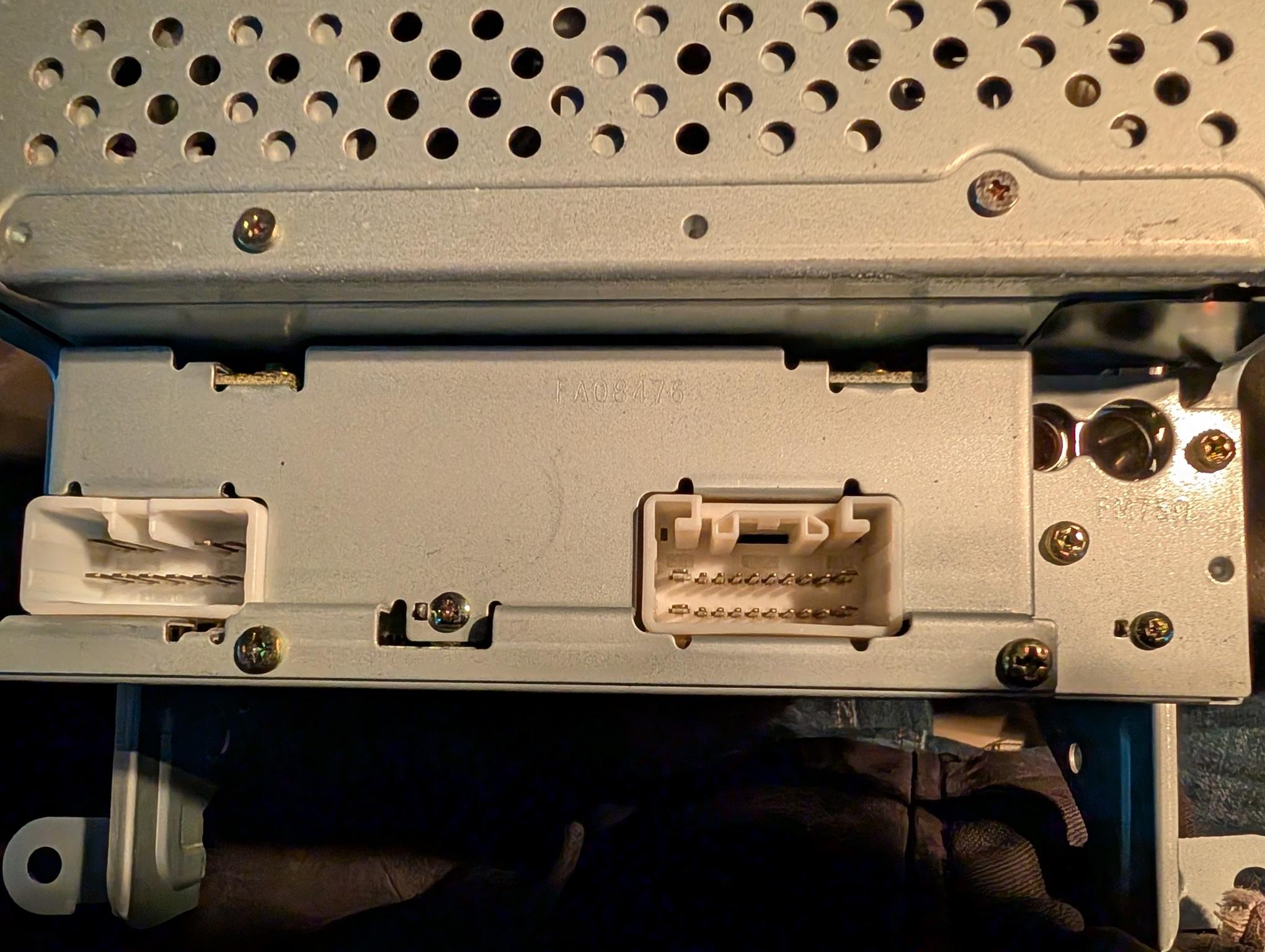

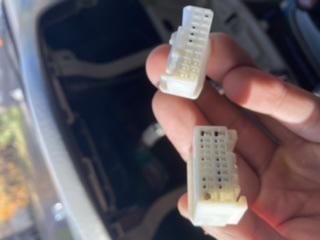

Всем привет, подниму тему так как столкнулся с такой же проблемой, на машине в разьёме больше пинов чем на фишках приобретенной магнитолы. Много электриков предлагают вернуть мафон и купить подходящий но я что то сомневаюсь что новый приедет 1 в 1 такой же как родной по фишкам, кароче никто спаивать и скручивать провода не берется. Посоветуйте как решить ситуацию? Или подскажите названия или коды нужных переходников? Зарание спасибо.







[Stanley24 1]

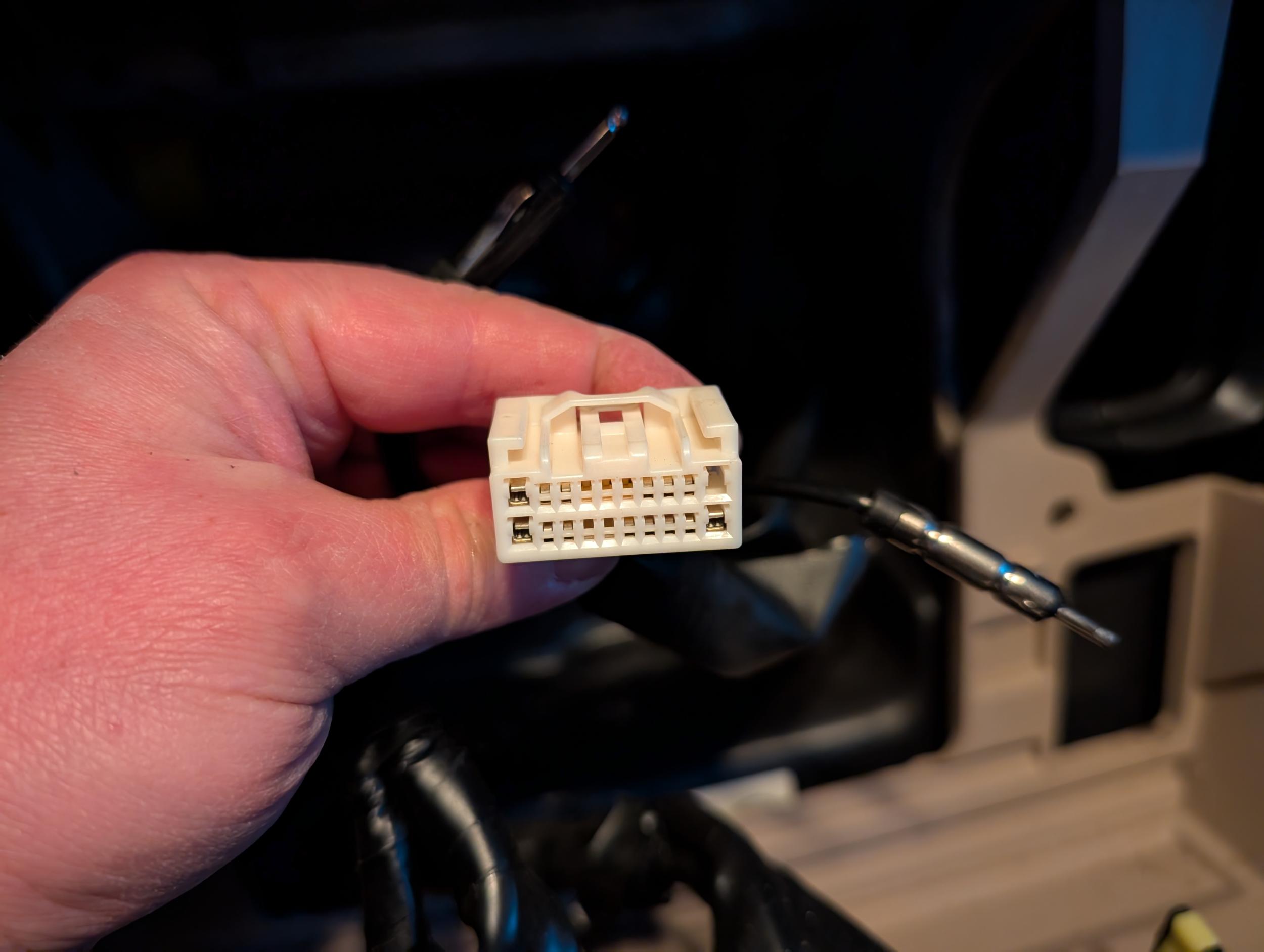

Подниму тему. Хочу поставить не штатную магнитолу, но нигде не нахожу переходник на еврофишку (ISO). У меня задействован только один разъём на 20 пинов. С такой фишкой нахожу только какие-то адаптеры CAN шины в алиэкспресс, но и те без выхода на ISO. Может у кого есть совет где искать переходник или хотя бы как он называется? Если тупо обрезать и подключить на прямую к магнитоле всё будет работать или там всё управляется какими ни-будь хитрыми цифровыми сигналами? Усилок хочу оставить штатный.

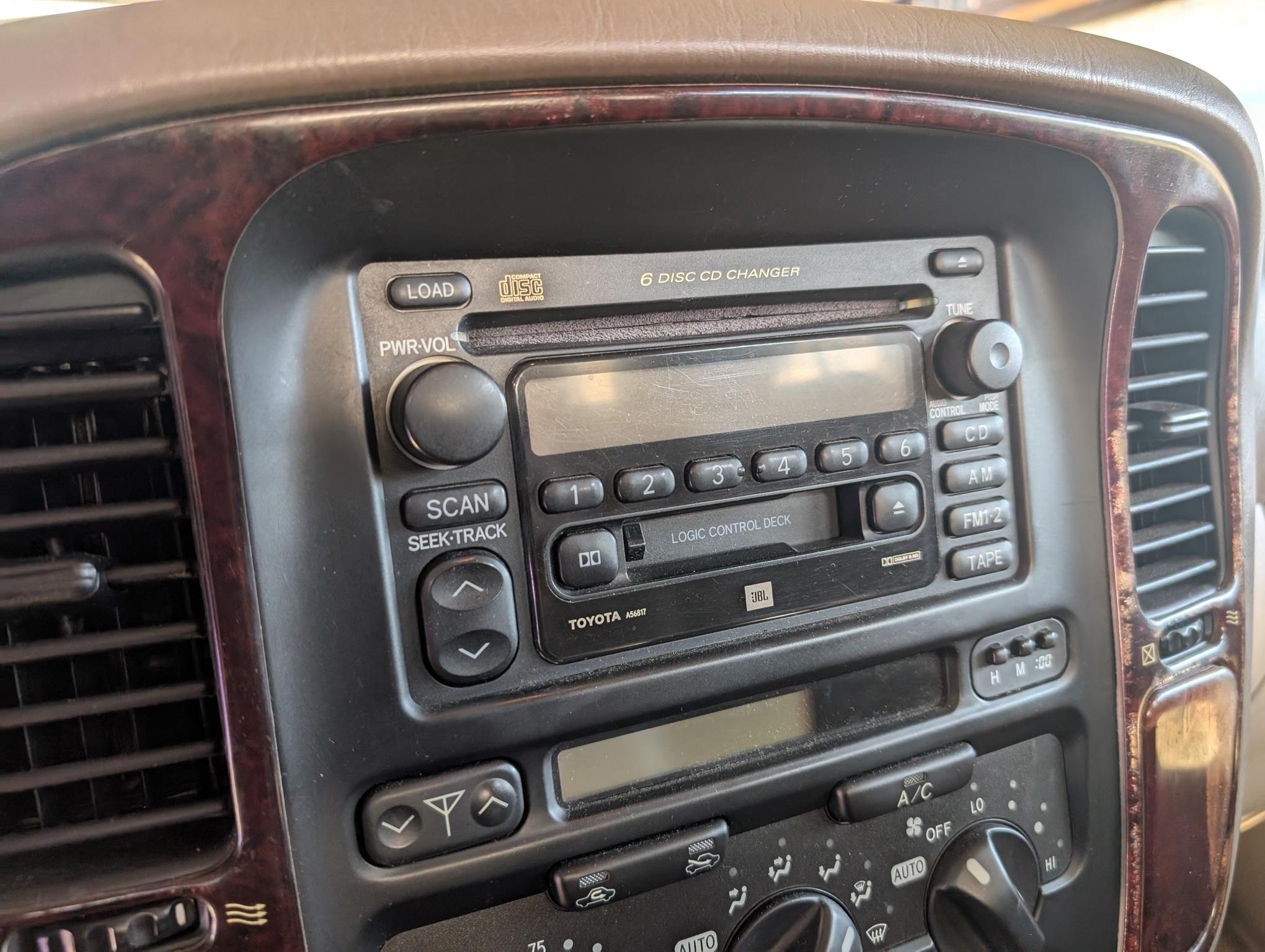

TLC100 2001г. американец JBL.

[Stanley24 1]

Нашёл переходник, называется 4CarMedia ASA.13
Всё подключается просто, единственные два провода которые надо соединить вручную это синий + на возбуждение штатного усилителя. И врезавшись в штатную проводку взять сигнал для illumination/dimmer что бы при включении фар магнитола притухла (не обязательно).
Если в вашем регионе переходника нет, тогда можно подключить всё в ручную по этой схеме: https://tlcfaq.com/main/2012/05/land-cruiser-lx-470-stereo-wiring/?fbclid=IwY2xjawJOGa9leHRuA2FlbQIxMAABHbb6yHb18zLr21D0NoYPPDo12cOtRjqVtl16uaW2z7RWkcL3uXWPN9MmTg_aem_Qip2FQ3SYDHoGEmTjD6KPQ
Все сигналы аналоговые, никаких хитрых блоков для конвертирование не надо.
Выходы из магнитолы на динамики не используются, сигнал на динамики идёт с линеек (RCA), по этому магнитола должна быть с двумя парами линеек. Если пара одна, тогда можно ставить разветвители линеек или подключать на выходы динамиков через преобразователи сигналов.

Звук по сравнению с штатной головой земля и небо, всем рекомендую.
