14 минут назад, Buran сказал:

Как я понимаю замок зажигания напрямую не управляет реле стартера?

Неа. Через реле. А реле через преобразователь.



15 минут назад, Buran сказал:

Как я понимаю замок зажигания напрямую не управляет реле стартера?

Может там и можно как-то извернуться, но я снимал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
1 час назад, Дмитрий 62 сказал:

на коробке с левой стороны на 2 болтах, к нему жгут подходит. Иногда он сбивается надо ослабить винты и выставить по меткам. А сейчас на нейтралке пробовал? Попробуй сесть в машину  и Рычаг акпп шевели и пробуй ключем.

На нейтралке и пробовал! Щелкает реле, которое находится рядом с реле 12/24 - значит всё должно работать! Блокиратор не при чём!

Хотя залезу и всё выставлю по меткам!

1 час назад, Saimak сказал:

Неа. Через реле. А реле через преобразователь.



Короче так получается - поворачиваешь ключ на завод -- срабатывает реле, потом через него идёт на блок задержки, потом на реле 12/24 и одновременно на реле стартера - так?

Хочу понять алгоритм поиска

Изменено пользователем Buran

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: г. Рязань
  • Машина: Тойота LC 80 4.2TD VX лифт 2" 1992г 1HD-T "Слоник"
3 минуты назад, Buran сказал:

На нейтралке и пробовал! Щелкает реле, которое находится рядом с реле 12/24 - значит всё должно работать! Блокиратор не при чём!

Хотя залезу и всё выставлю по меткам!

блин если щелкает, то верно говоришь, блокиратор не при чем. Я у себя реле менял , ставил от газели

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Подольск
  • Машина: TLC80 1HZ 1996 г. STD +4" 35" Cooper discoverer a/t3
17 минут назад, Buran сказал:

Короче так получается - поворачиваешь ключ на завод -- срабатывает реле, потом через него идёт на блок задержки, потом на реле 12/24 и одновременно на реле стартера - так?

Хочу понять алгоритм поиска


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE

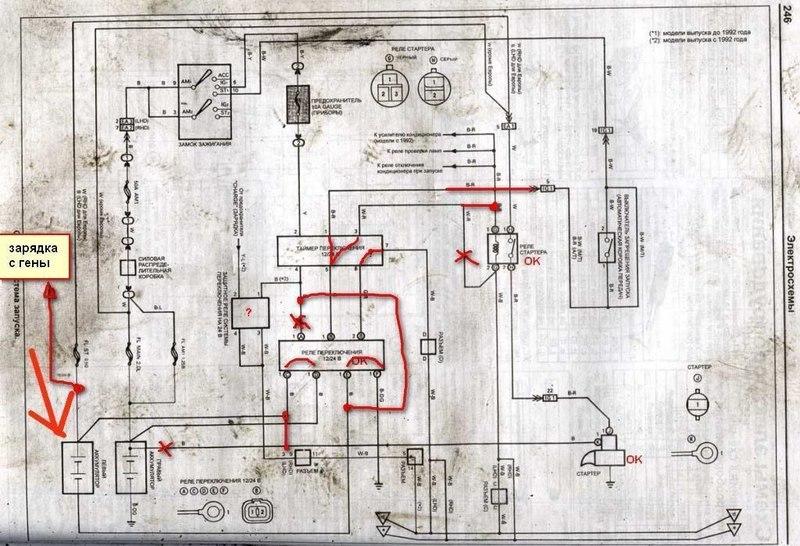

Эта схема какая то не такая. Почему от двух аккумов плюсы на стартер идут? Почему у двух аккумов минусы на корпусе?.... В первом посте схема правильная

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: уфа россия
  • Машина: лендкрузер80

Реле 12/24 у тебя не контачит! Один держат ключ на старт, другой постукивает по реле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
4 минуты назад, kevin102 сказал:

Реле 12/24 у тебя не контачит! Один держат ключ на старт, другой постукивает по реле.

Реле 12/24 вычищено смазано и проверено!

На это реле не приходит управляющее напряжение! Проверено уже

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Краснодар
  • Машина: TLC80L std 1HZ MKПП

За бардачком есть блок с него приходит управление

9 часов назад, Buran сказал:

Реле 12/24 вычищено смазано и проверено!

На это реле не приходит управляющее напряжение! Проверено уже



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
9 часов назад, payc сказал:

За бардачком есть блок с него приходит управление



Вот его я и не смог найти .....

А что если попробовать подать на реле 12/24 принудительно 12В? ключ на завод и подать 12В на это реле.... Хоть посмотрю в этом дело или еще рыть глубже

Изменено пользователем Buran

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
10 часов назад, payc сказал:

За бардачком есть блок с него приходит управление



может у кого есть фото этого блока? И где конкретно он стоит.... Я нашел прямо за бардачком управление кондиционером, а сверху таймер свечей накала...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE

да, и ещё, коллеги говорили, что втягивающее на 24 Вольта... Однако схема говорит о другом.... По схеме на втягивающее подается 12 Вольт. Или я не прав?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE

Блин, всё же втягивающее на 24В. Просто как я понял схема из первого поста универсальна для разных машин и тяжело читается.....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Красноярский край
  • Машина: Toyota Land Cruiser 80

Банально,но попробуй с новыми(заведомо рабочими)аккумуляторами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
29 минут назад, Дeнис сказал:

Банально,но попробуй с новыми(заведомо рабочими)аккумуляторами.

аккумуляторы рабочие.... нет напряжения на включение реле 12/24!

пойду искать таймер 12/24

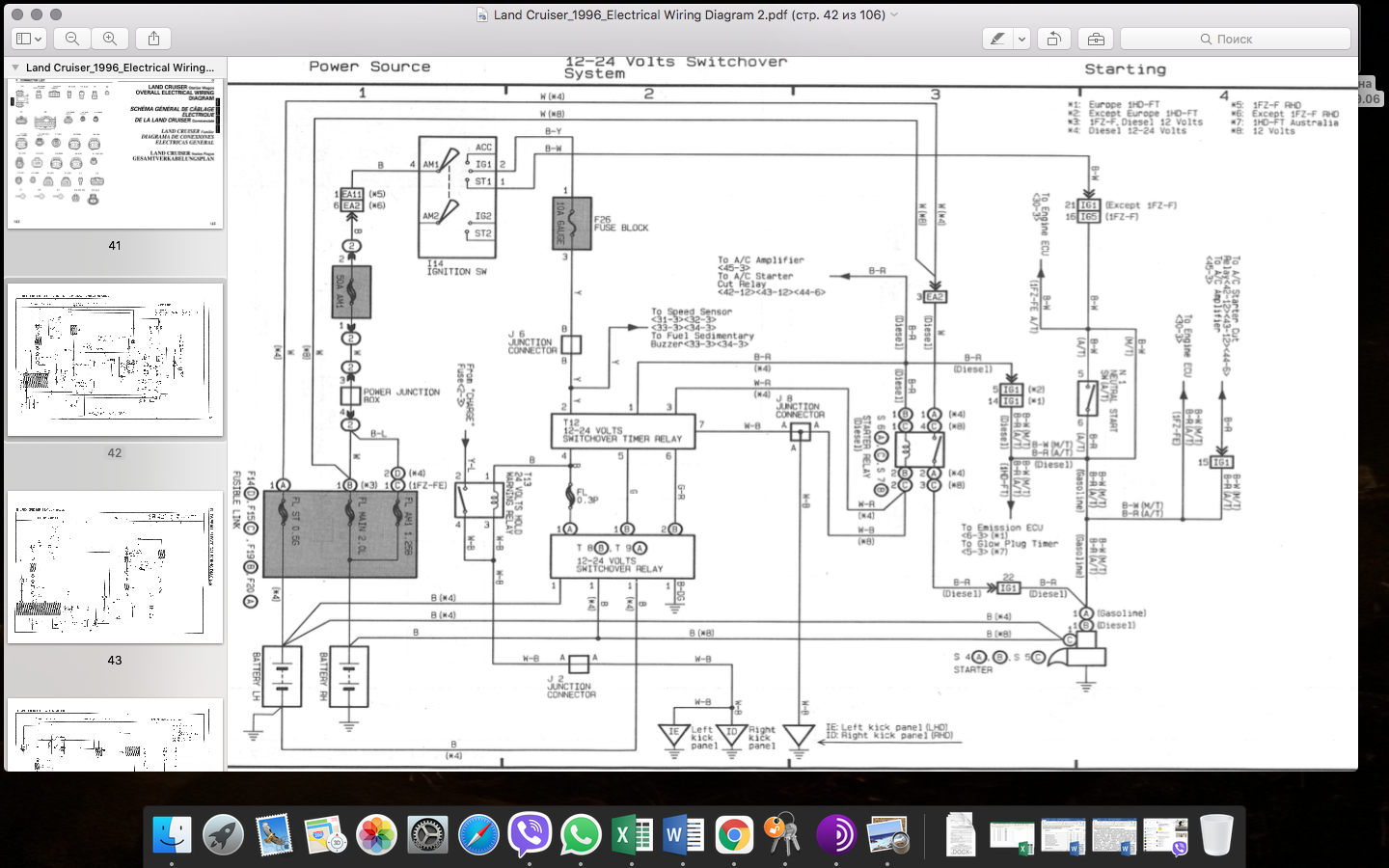

кстати, вот схема из похожей темы про реле 12/24.


Изменено пользователем Buran

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Краснодар
  • Машина: TLC80L std 1HZ MKПП
8 часов назад, Buran сказал:

может у кого есть фото этого блока? И где конкретно он стоит.... Я нашел прямо за бардачком управление кондиционером, а сверху таймер свечей накала...

На правом крыле внутри высоко за бардачком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
3 часа назад, payc сказал:

На правом крыле внутри высоко за бардачком.

за бардачком ВСЁ ОБЛАЗИЛ! Уже мысли снимать торпеду.....

3 часа назад, payc сказал:

На правом крыле внутри высоко за бардачком.

погодите, что значит на правом крыле внутри??? Крыло снимать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Подольск
  • Машина: TLC80 1HZ 1996 г. STD +4" 35" Cooper discoverer a/t3
8 минут назад, Buran сказал:

за бардачком ВСЁ ОБЛАЗИЛ! Уже мысли снимать торпеду.....

Тебе русским по белому, на первой странице этого увлекательного квеста, было написано где эта лабуда стоит и даже как выглядит. А вообще дельный совет - обратись к специалистам, это не подколы и не сарказм, раз ты в схемах не разбираешься, не умеешь их читать, то как бы чего не вышло.

4 часа назад, payc сказал:

На правом крыле внутри высоко за бардачком.

"За бардачком" большинство понимает как "сзади", и в этом они правы, но данной хрени "за бардачком" НЕТ, она находится справа от него, на правой стойке, в нише.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE
13 часов назад, Saimak сказал:
данной хрени "за бардачком" НЕТ, она находится справа от него, на правой стойке, в нише.

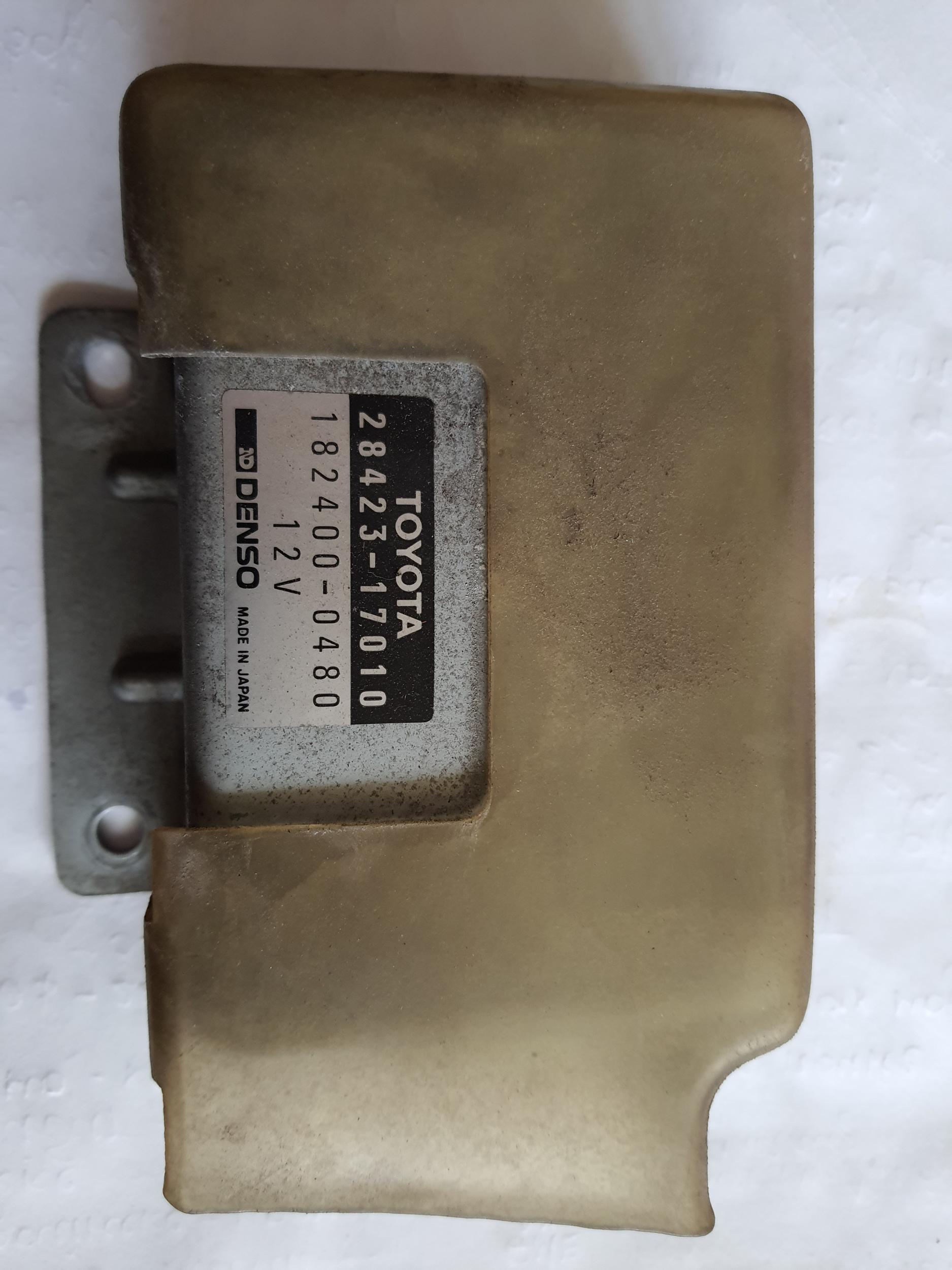

Причём достаточно высоко! Нашел я её, эту коробочку! Счас буду разбираться...

Вот она


Изменено пользователем Buran

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Подольск
  • Машина: TLC80 1HZ 1996 г. STD +4" 35" Cooper discoverer a/t3
4 минуты назад, Buran сказал:

Причём достаточно высоко! Нашел я её, эту коробочку! Счас буду разбираться...

Вот она



Слава богу! Правильно нашел, она.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Беларусь, г. Витебск
  • Машина: Toyota LC-80 VX 1995 1HD-T и Lexus GS-300 + 2JZ-GTE

дело было не в бобине...... :dead:

на эту коробочку не приходит 12В....

придется начать с самого начала - с замка зажигания и двигаться постепенно дальше...

24.04.2021 в 10:55, Дмитрий 62 сказал:

на коробке с левой стороны на 2 болтах, к нему жгут подходит. Иногда он сбивается надо ослабить винты и выставить по меткам.

подскажи пожалуйста, а где там метки по которым выставлять? Полезу и туда
