Всем привет! Ставлю раздатку с вакуумным включением 4вд на машину, где была механическая. Нужно все по вакууму для этого и немного электрики. Машина HJ61, мотор 2H, 24вольт соответственно. Может кто-нибудь подберет такой комплект?



1) Вакуумный ресивер с отводом под раздатку

2) Вакуумные электрические клапана парные 24вольт, под капотом над двигателем на моторном щите стоят

3) Железные трубки, одна через двигатель, и две вниз от клапанов, резиновые секции если в нагрузку то плюс

4) Кнопка 4ВД в салон.

5) Если есть коса до клапанов и кнопки или хотябы обрезанные фишки разъемов то было бы замечательно тоже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Полтава
  • Машина: LC200
4 часа назад, Михаил_иркутск сказал:

5) Если есть коса до клапанов и кнопки или хотябы обрезанные фишки разъемов то было бы замечательно тоже.

Отдельной косы на клапана нет - это часть огромного основного жгута...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

1) не существует ресивера с отводом под раздатку.

Вакуум к клапанам подведены с тонкой трубки непосредственно от вакуумного насоса.

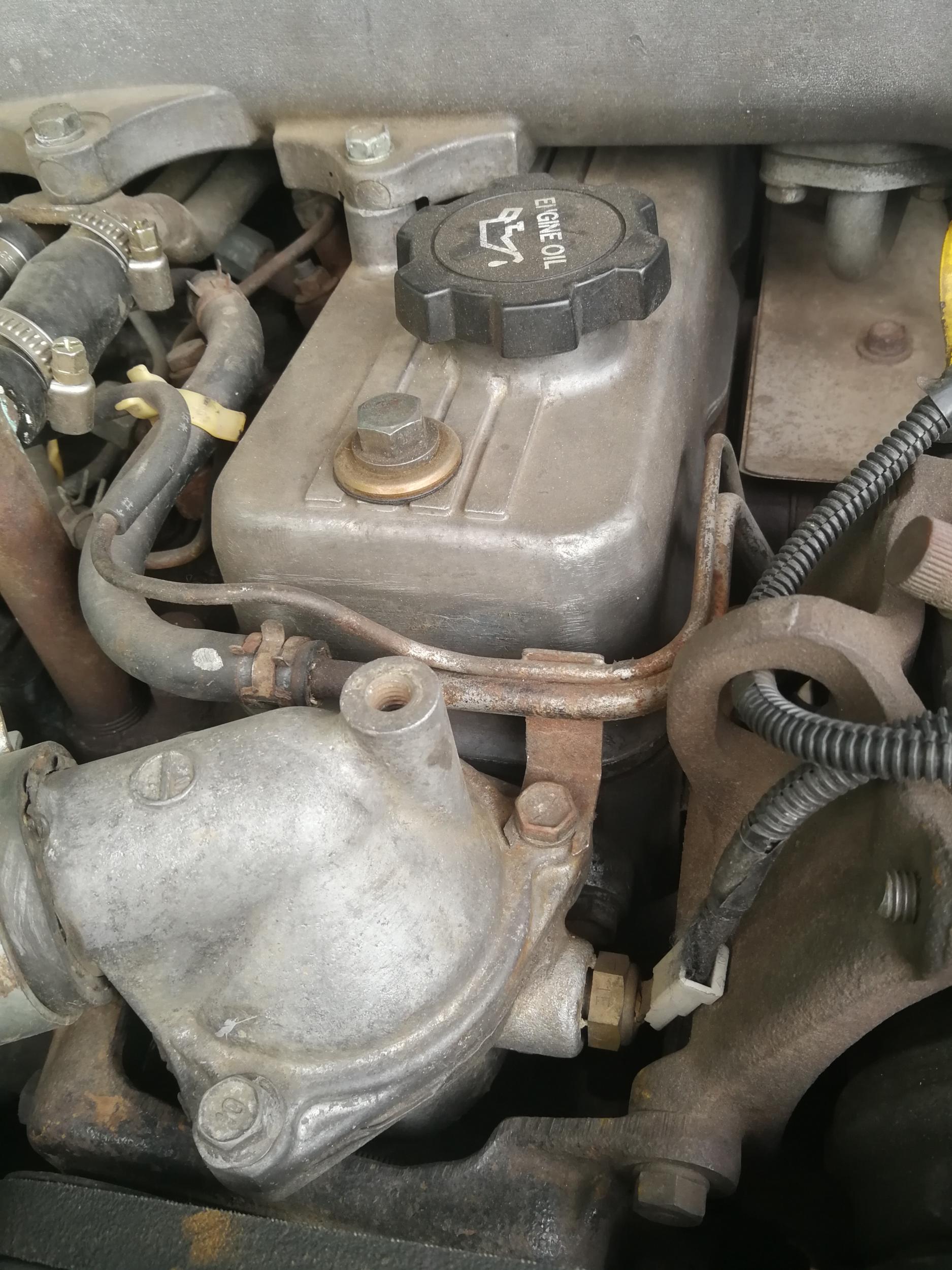

Можно просто тройник врезать в вакуумную магистраль. Примерно как на фото.

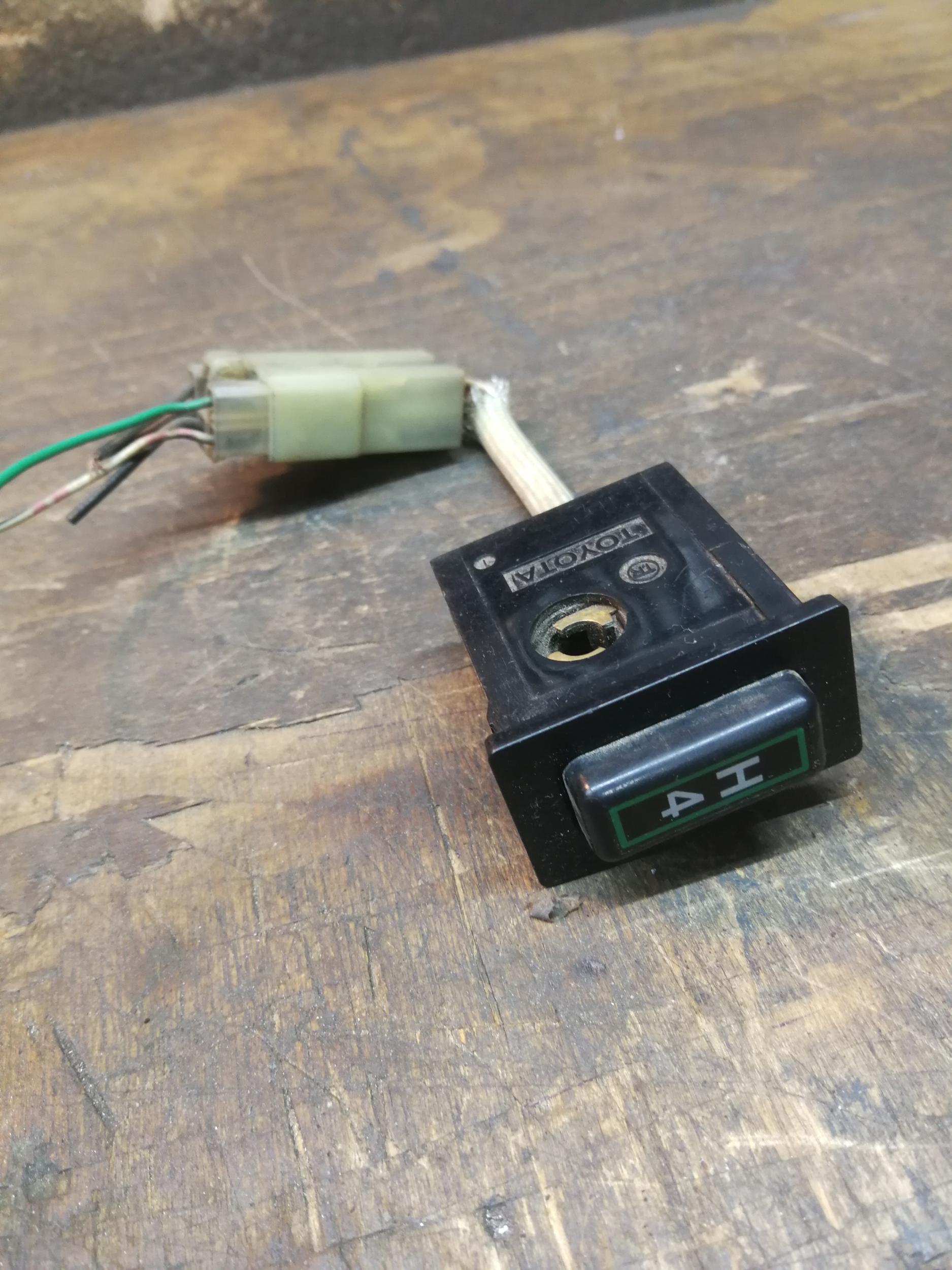

4)кнопку с разъёмом продам за 700 руб.



Электрика там примитивная. На клапанах постоянный минус и управляющий плюс.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: Land Cruiser HJ61 2H :: Isuzu Bighorn 3.0
14 минут назад, oleg-71 сказал:

1) не существует ресивера с отводом под раздатку.

Вакуум к клапанам подведены с тонкой трубки непосредственно от вакуумного насоса.

Можно просто тройник врезать в вакуумную магистраль. Примерно как на фото.

4)кнопку с разъёмом продам за 700 руб.



Электрика там примитивная. На клапанах постоянный минус и управляющий плюс.

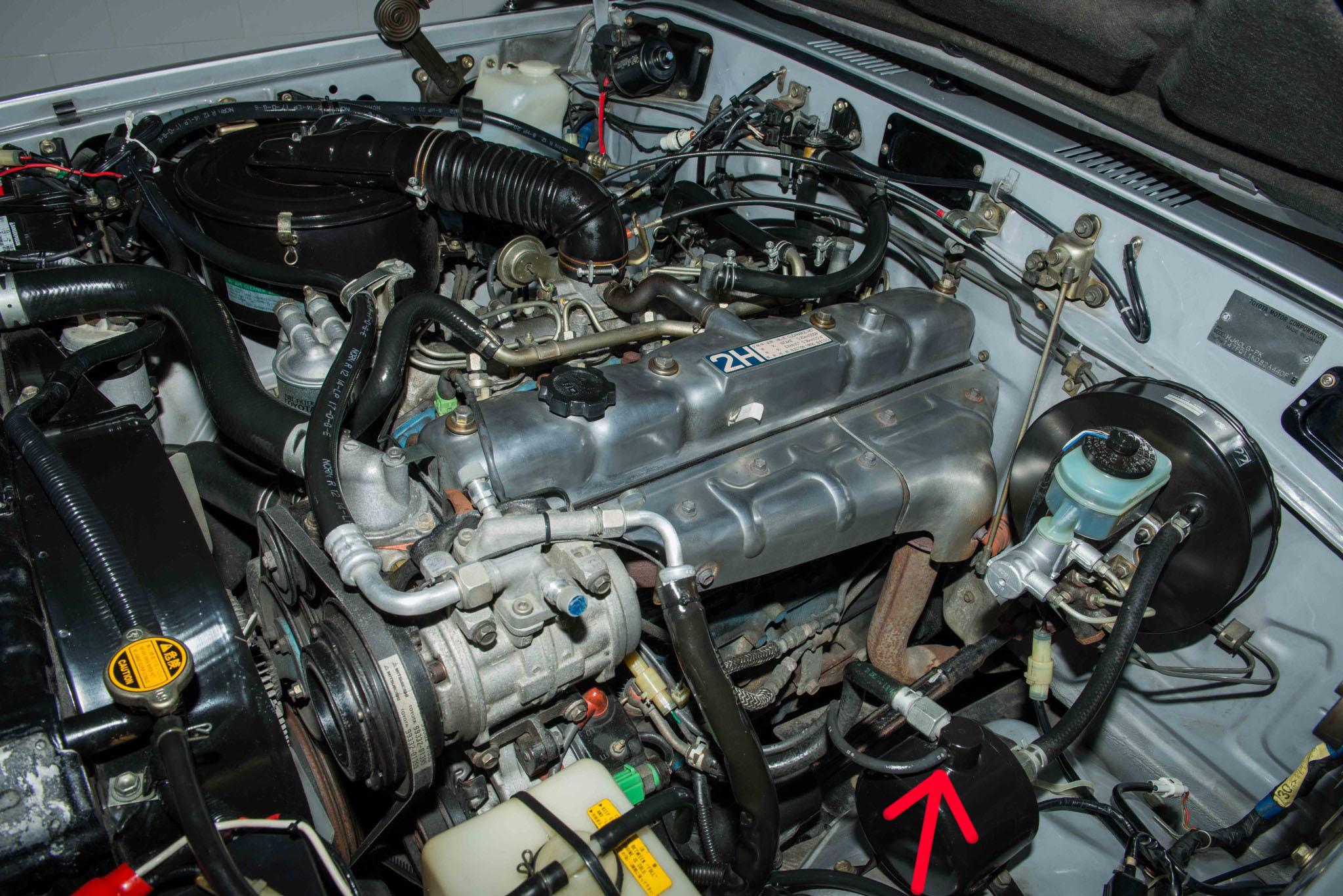

Существует такой ресивер. Вот на фото. Стрелочкой - отвод вакуума для раздатки. Это на 12Н-Т полно мест откуда взять тройником вакуум, а на моем 2Н вакуум используется только для тормозов, на вакуумном насосе отбора нет тоже. Я понимаю, что проводка простая, хотя и не настолько простая - там еще реле и подключение к датчику L4 на раздатке, проблема только найти фишки, к которым подпаяться, дальше уже сам все протяну. Но в самом крайнем случае мне нужны клапана, ресивер и кнопка. Поищу сперва комплектом, по отдельности эти мелочи собирать, доставка потянет очень много :\ И кнопочка без пластиковой основы, там у меня сейчас огромное квадратное отверстие где когда-то была заглушка.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

Стрелочка  это очень аккуратный самопал)).

Вот если в схемах Тойоты покажите мне такой вариант отбора вакуума на вспомогательные вакуумные привода (раздатки, добавляли газа для кондея, глушилки 12НТ)- вот тогда кнопка, фишка и пластиковая основа под неё достанутся Вам в подарок.

12НТ здесь не причём. До него в этом же кузове стоял 2Н)).

От вакуумного насоса может идти либо одна толстая трубка-только на вакуумный усилитель (версия STD с 2Н, мех. раздаткой, без кондея), либо двойная трубка с тройничком на малый диаметр. Она ставилась на версии VX или GX, где есть хоть одна из трех позиций, перечисленных выше.



Реле в поводке НЕТ.

Токи не те. Также, как и датчика L4)).

ПОСЛЕ ТОГО, КАК вакуумная лягушка на раздатке подключит передний кардан, концевик с раздатки отправит минус на контрольную лампу 4WD.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Полтава
  • Машина: LC200
6 минут назад, oleg-71 сказал:



Токи не те. Также, как и датчика L4)).



Вот тут не верно ))

На раздатках, где 4wd включается вакуумом, есть концевик L4. Рычагом включашь L4 - автоматически должно включаться 4wd.

Раздатку такую видел, правда, на картинках только - у самого механическая, но жгут проводки на КПП/РК с разъёмами под тахометр, концевик задней передачи, концевик 4wd и КОНЦЕВИК L4 держал в руках )

Изменено пользователем quicker

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

Хоть чем включаешь не L4, a H4 (не путаем полный привод и пониженную передачу) и загорается лампа 4WD.

Всё раздатки ОДИНАКОВЫЕ, на любой ТОЛЬКО ОДИН КОНЦЕВИК НА ВКЛЮЧЕНИЕ ПОЛНОГО ПРИВОДА.

Отличие только в приводе подключения - рычагом или вакуумной лягушкой.

Михаил.

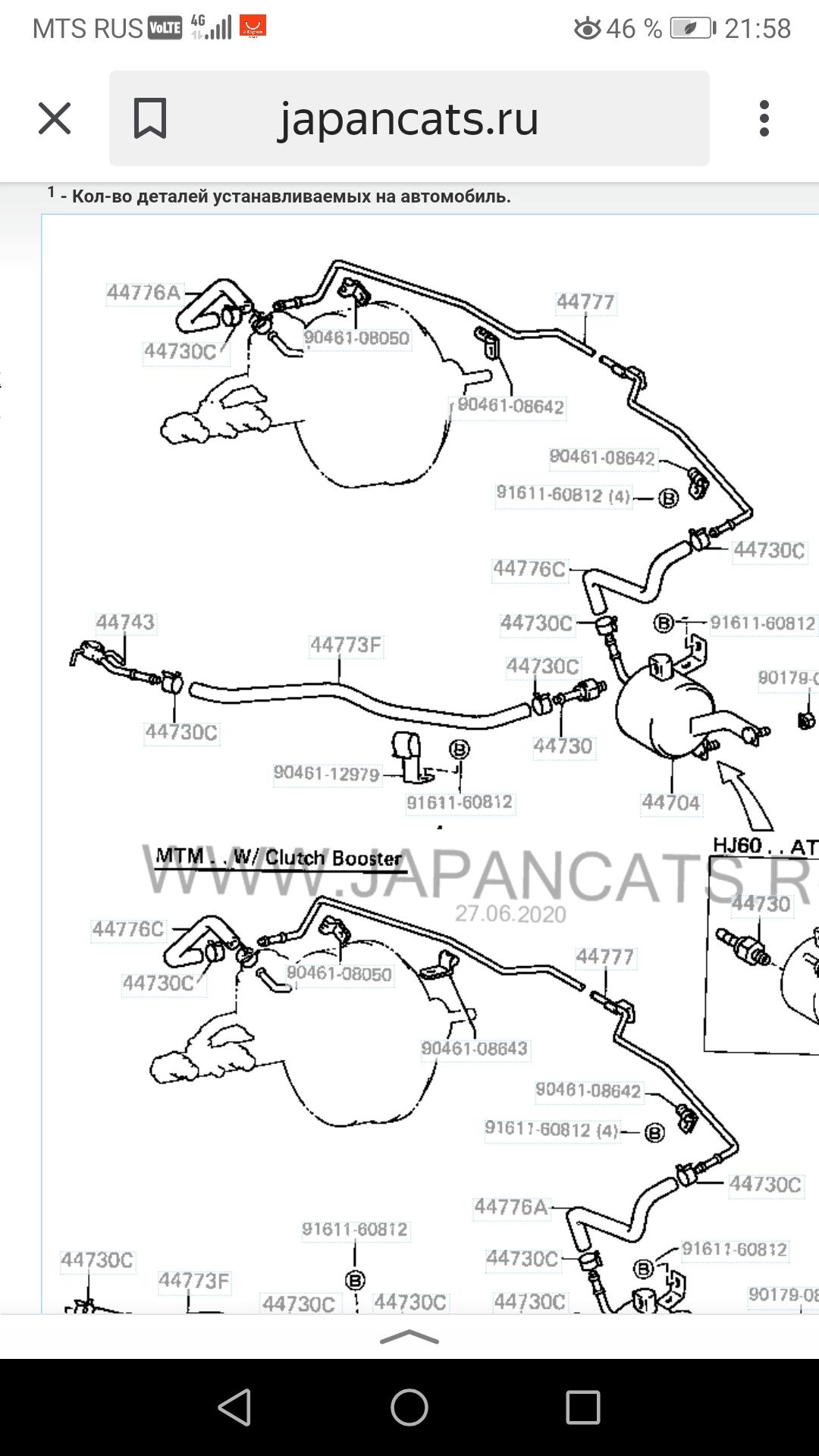

Тебе нужна деталь 44743.

Это и есть тройник вакуума, про который я толкую.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Тольятти
  • Машина: FJ56R, FJ55L, 2хHJ61, 2хHJ60, LJ79, 2хHDJ80, LRD3, Dyna 4.0
50 минут назад, oleg-71 сказал:

Хоть чем включаешь не L4, a H4 (не путаем полный привод и пониженную передачу) и загорается лампа 4WD.

Всё раздатки ОДИНАКОВЫЕ, на любой ТОЛЬКО ОДИН КОНЦЕВИК НА ВКЛЮЧЕНИЕ ПОЛНОГО ПРИВОДА.

Отличие только в приводе подключения - рычагом или вакуумной лягушкой.

Михаил.

Тебе нужна деталь 44743.

Это и есть тройник вакуума, про который я толкую.



Олег, а есть раздатки с не одним концевиком? А то лежит автоматная и там дырок пара лишних

Кстати вроде понижайку на вакуумной включаешь и полный привод автоматически вкл...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

Вот, про автоматные, не знаю НИЧЕГО... (

Понижайка не вакуумной включается рычагом.

После включения полного привода.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

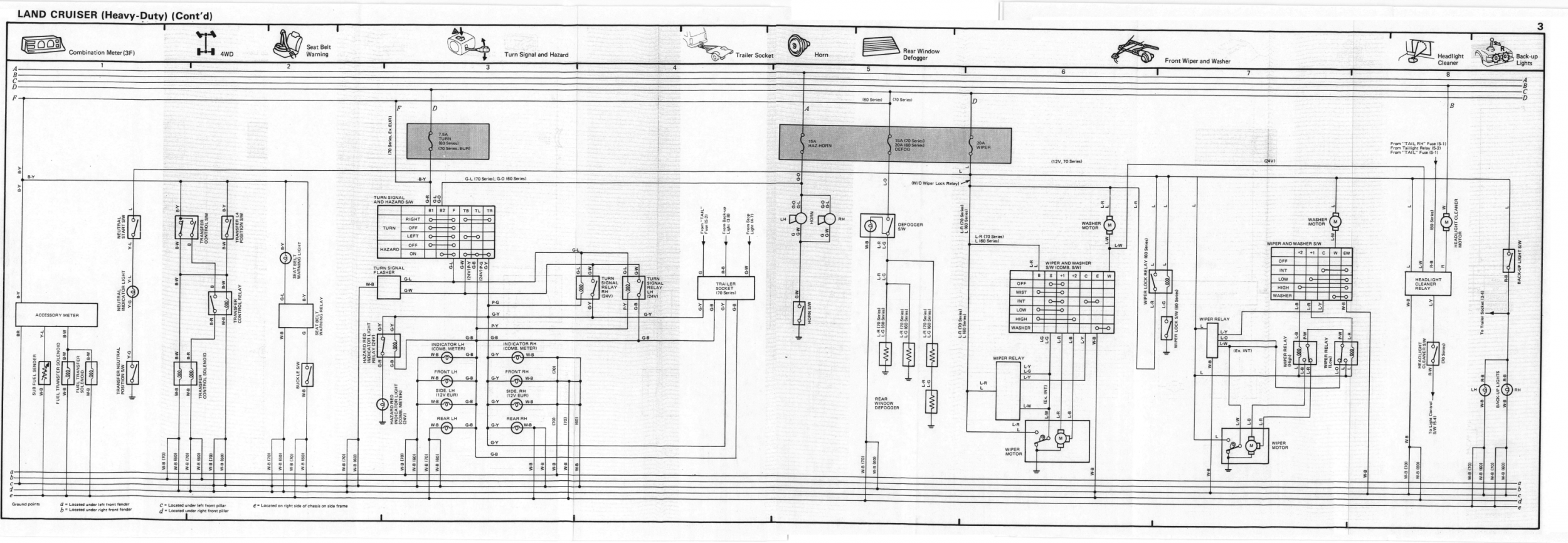

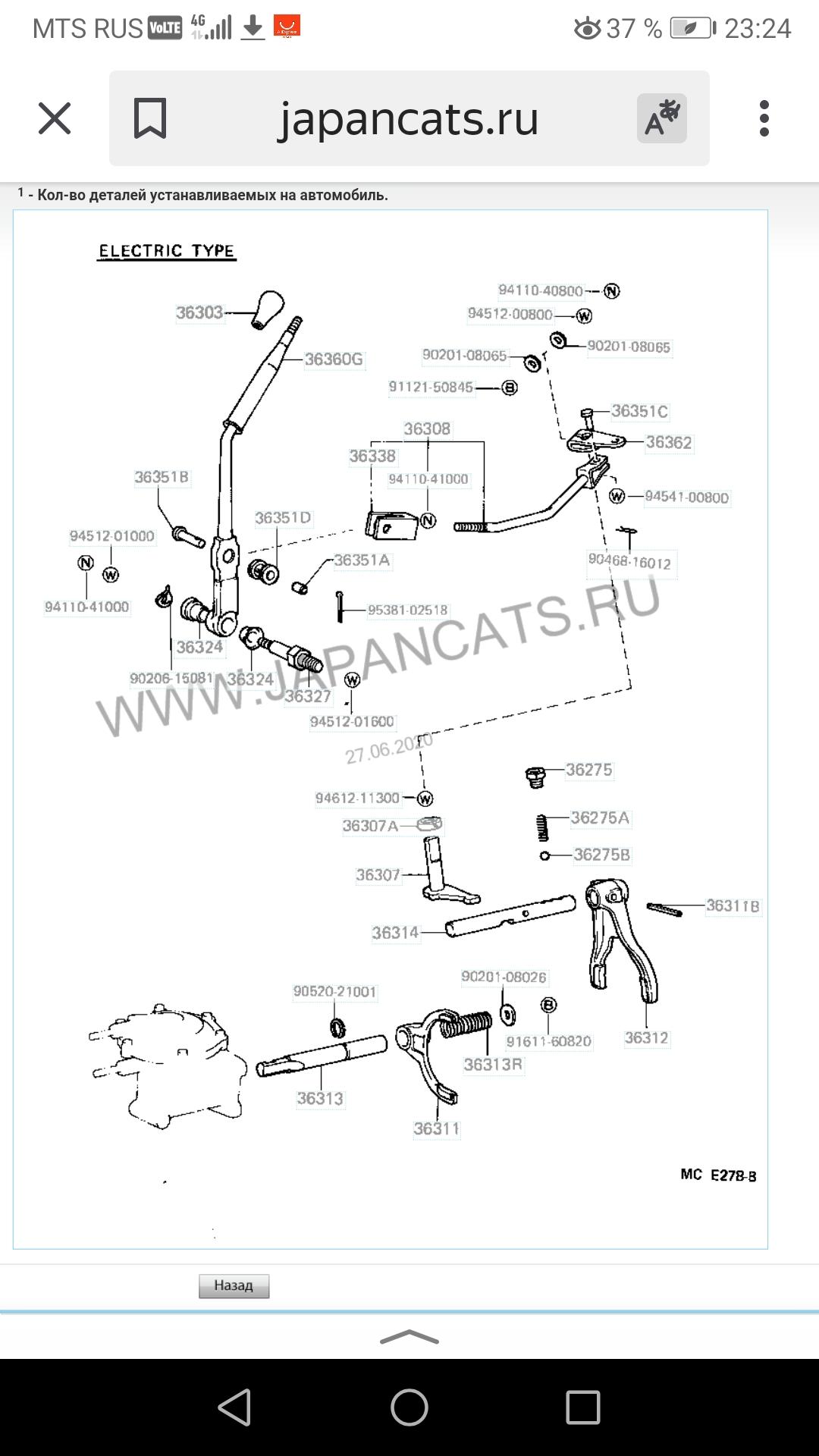

Схема автоматной с вак. вкл. полного и рычагом-понижайка.

По всему-и там чудес нет.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Полтава
  • Машина: LC200

Зачем тогда доп. разъём на трансмиссионной косе ?

Т.е. минус разъёмы тахо, задней передачи, 4wd. Остаётся один - и он на 4L.



Изменено пользователем quicker

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

Я не знаю,зачем лишний разъём, но, знаю, что режим включения пониженной никакими индикатора и не отображается.

Как вариант, возможно(предположение!), сигнал о понижение отправляется на мозги автомата.

Но, повторюсь, автоматные устриц я не ел.

В отличии от механических.

Хотя, какие мозги у автомата 80х...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166

Кстати, Алексей, а по каким признакам тот самый доп разъём ты определил, как разъём 4L??

Номер, схемы...??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: Land Cruiser HJ61 2H :: Isuzu Bighorn 3.0
5 часов назад, oleg-71 сказал:

Стрелочка  это очень аккуратный самопал)).

Вот если в схемах Тойоты покажите мне такой вариант отбора вакуума на вспомогательные вакуумные привода (раздатки, добавляли газа для кондея, глушилки 12НТ)- вот тогда кнопка, фишка и пластиковая основа под неё достанутся Вам в подарок.

12НТ здесь не причём. До него в этом же кузове стоял 2Н)).

От вакуумного насоса может идти либо одна толстая трубка-только на вакуумный усилитель (версия STD с 2Н, мех. раздаткой, без кондея), либо двойная трубка с тройничком на малый диаметр. Она ставилась на версии VX или GX, где есть хоть одна из трех позиций, перечисленных выше.



Реле в поводке НЕТ.

Токи не те. Также, как и датчика L4)).

ПОСЛЕ ТОГО, КАК вакуумная лягушка на раздатке подключит передний кардан, концевик с раздатки отправит минус на контрольную лампу 4WD.

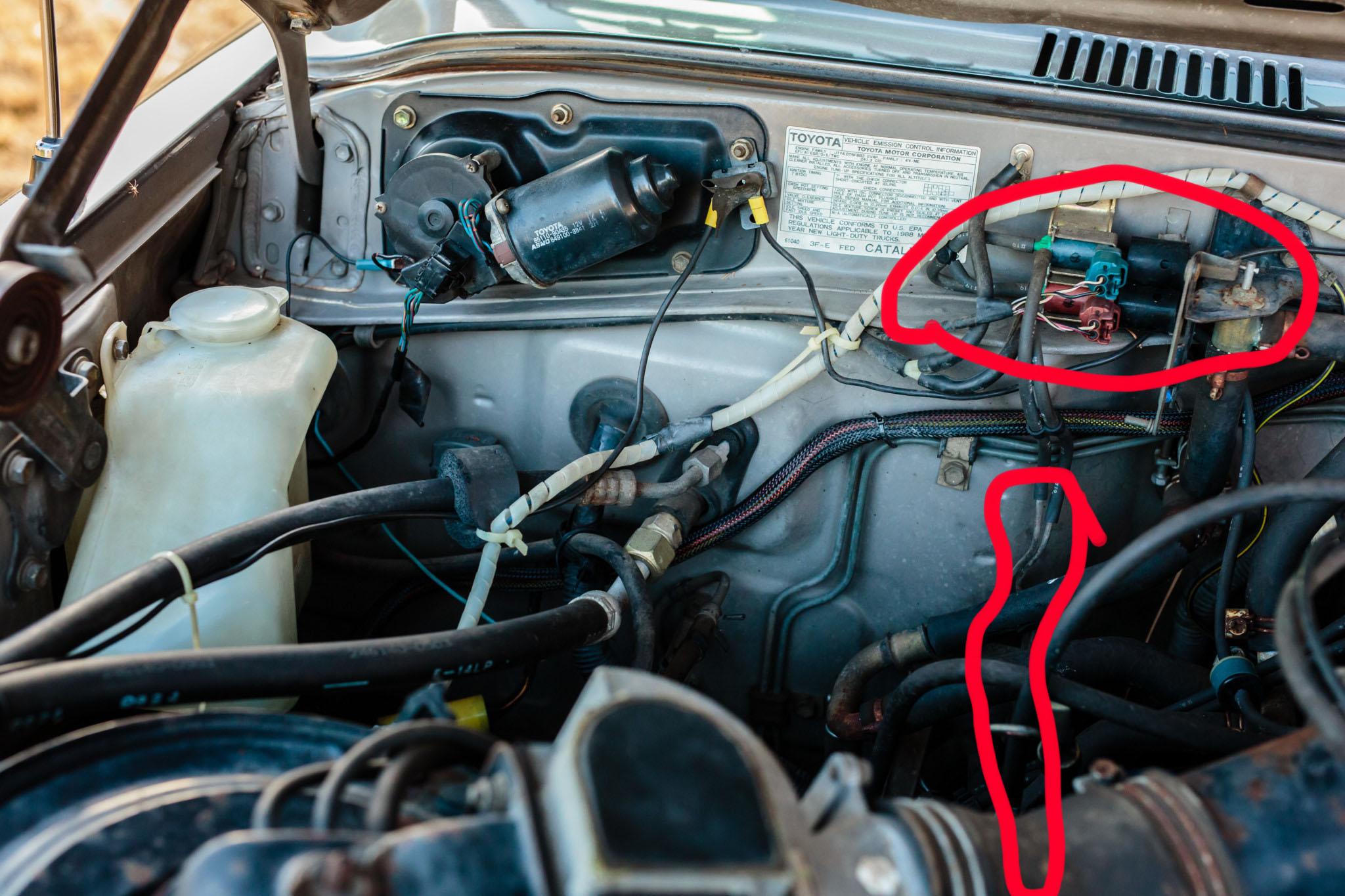

Это фото с условно-новой машины было, какая-то там музейная "капсула времени". Я эти фото использовал, чтобы изначально понять пространственно, где что находится. По схемам посмотрел, такой отвод вакуума используется для версий 2Н с автоматом, может и для каких других, но он существует. Вот на схеме такой ресивер, прямая трубочка на леворульном, загнутая назад на праворульном. А всего ресиверов этих ажно 8 партнумберов бьется если взять все комплектации(как и штуцеров на вакуумном насосе). Да, теперь я вижу, что мне можно поменять и штуцер на вакуумном насосе с тем же результатом, спасибо за наводку. Кто бы только согласился штуцер откручивать для меня. Есть в эмексе такой за ~700 руб и 40 дней ожидания, в крайнем случае закажу, если других вариантов не найдется.

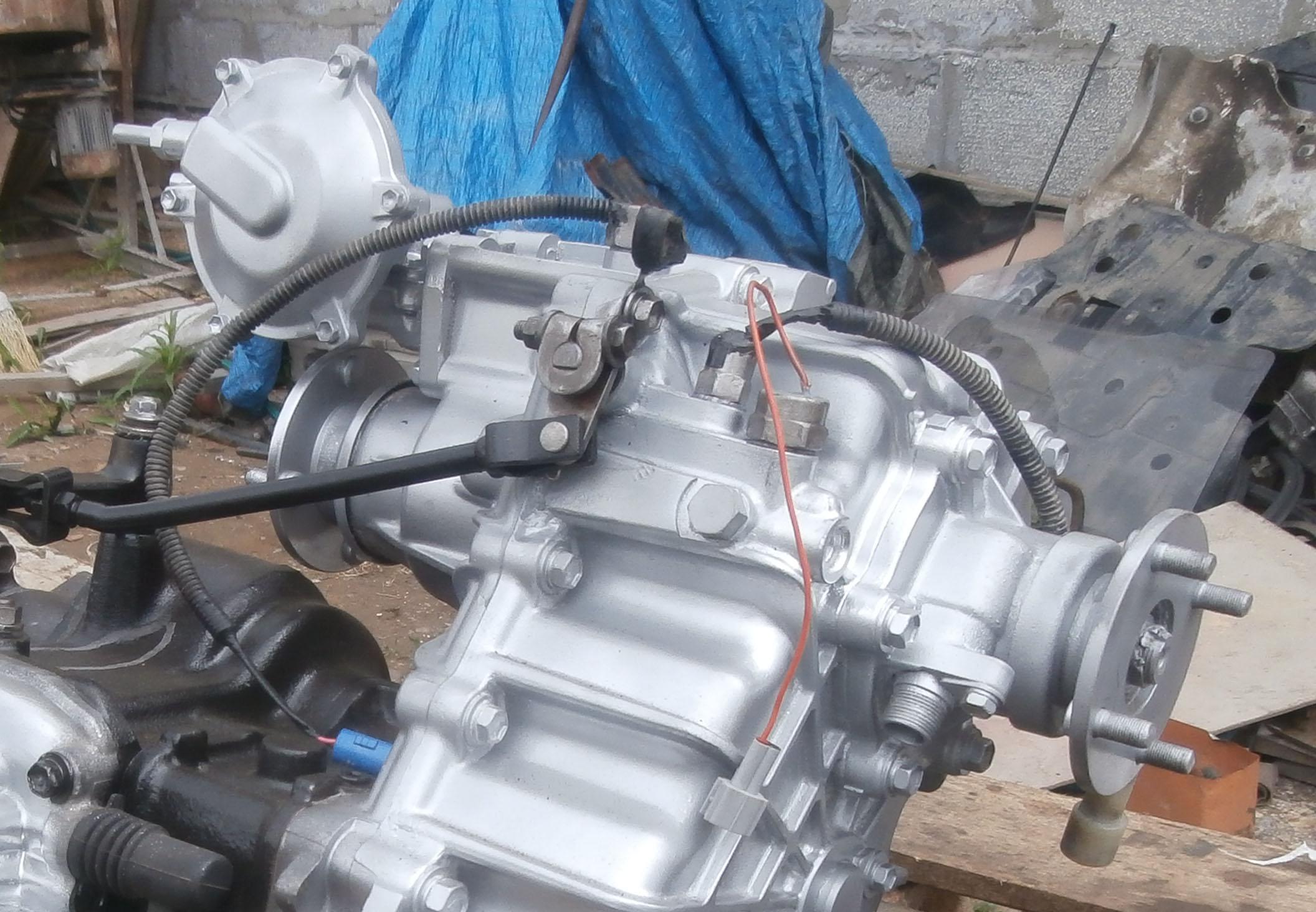

На раздатке есть концевик 4L но лампочки 4L нет, угу... Когда я реставрировал ту раздатку что ко мне пришла, то тоже задавался вопросом, зачем он. Раздатка у меня от механики 5ступ, все вместе с японии в сборе. Схему подключения прилагаю, там видно как и для чего этот концевик, автомат тут непричем... Фотку своей раздатки с этими датчиками тоже докинул, фишка разъема не родная - провод был оторван под корень, где вот эти фишки брать отдельно не знаю, а многое бы дал за это, я немного перфекционист, не люблю колхоз в машине :\




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Владивосток Приморский край
  • Машина: Лэнд Круйзер


1 минуту назад, Анатолий С сказал:

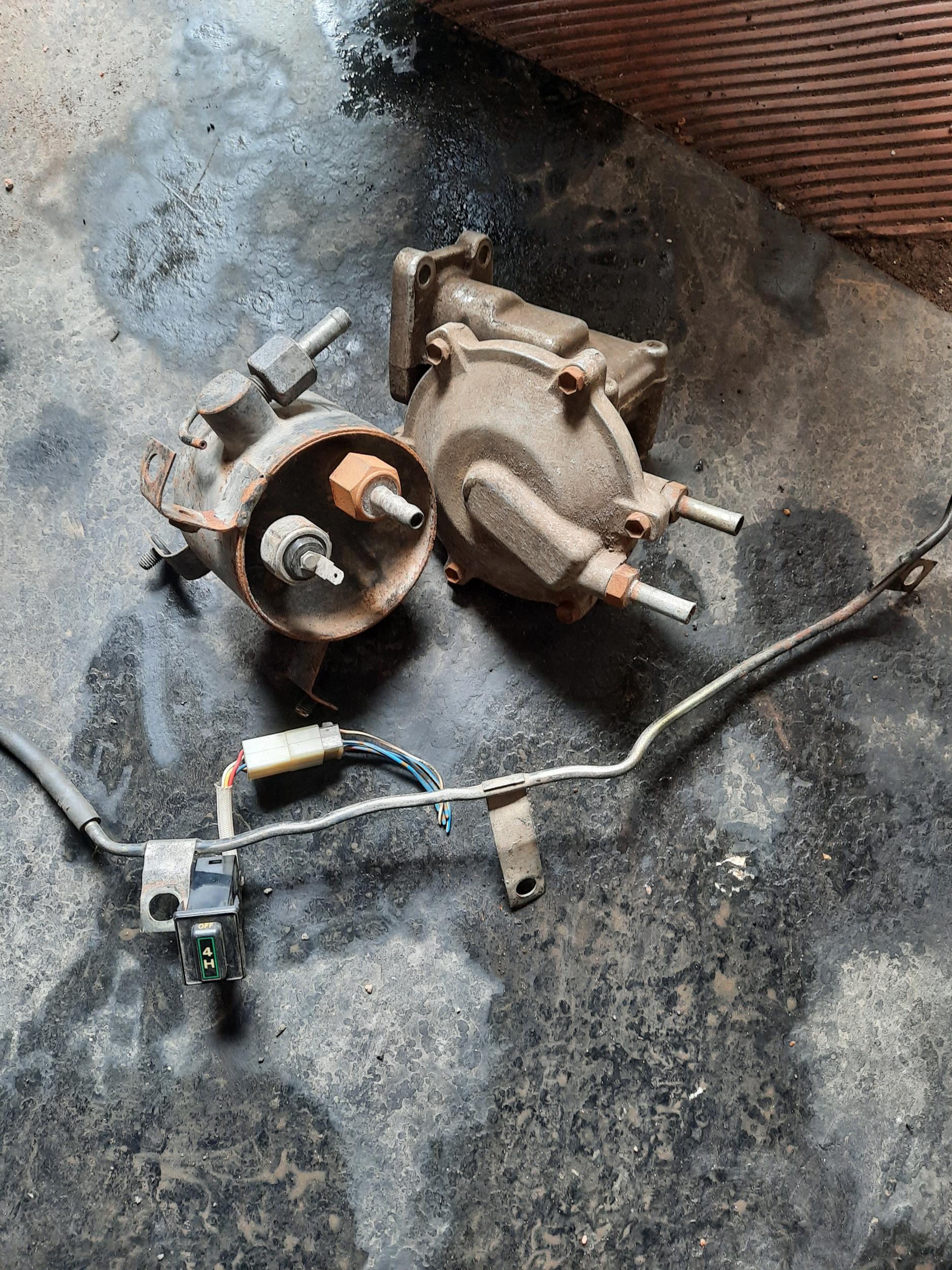

Есть вот такие шабашки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: Land Cruiser HJ61 2H :: Isuzu Bighorn 3.0
49 минут назад, Анатолий С сказал:


Есть вот такие шабашки

Вот, это нужный вид ресивера, с отбором вакуума. А клапанов у вас нет? Лягушка с раздатки не нужна. На фото тут клапана и железные трубки от них вниз, тоже желательно.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Владивосток Приморский край
  • Машина: Лэнд Круйзер
22 минуты назад, Михаил_иркутск сказал:

Вот, это нужный вид ресивера, с отбором вакуума. А клапанов у вас нет? Лягушка с раздатки не нужна. На фото тут клапана и железные трубки от них вниз, тоже желательно.


Клапана не знаю есть ли и трубки поскать надо пишите на ватсап 89242644103

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Полтава
  • Машина: LC200
6 часов назад, oleg-71 сказал:

Кстати, Алексей, а по каким признакам тот самый доп разъём ты определил, как разъём 4L??

Номер, схемы...??

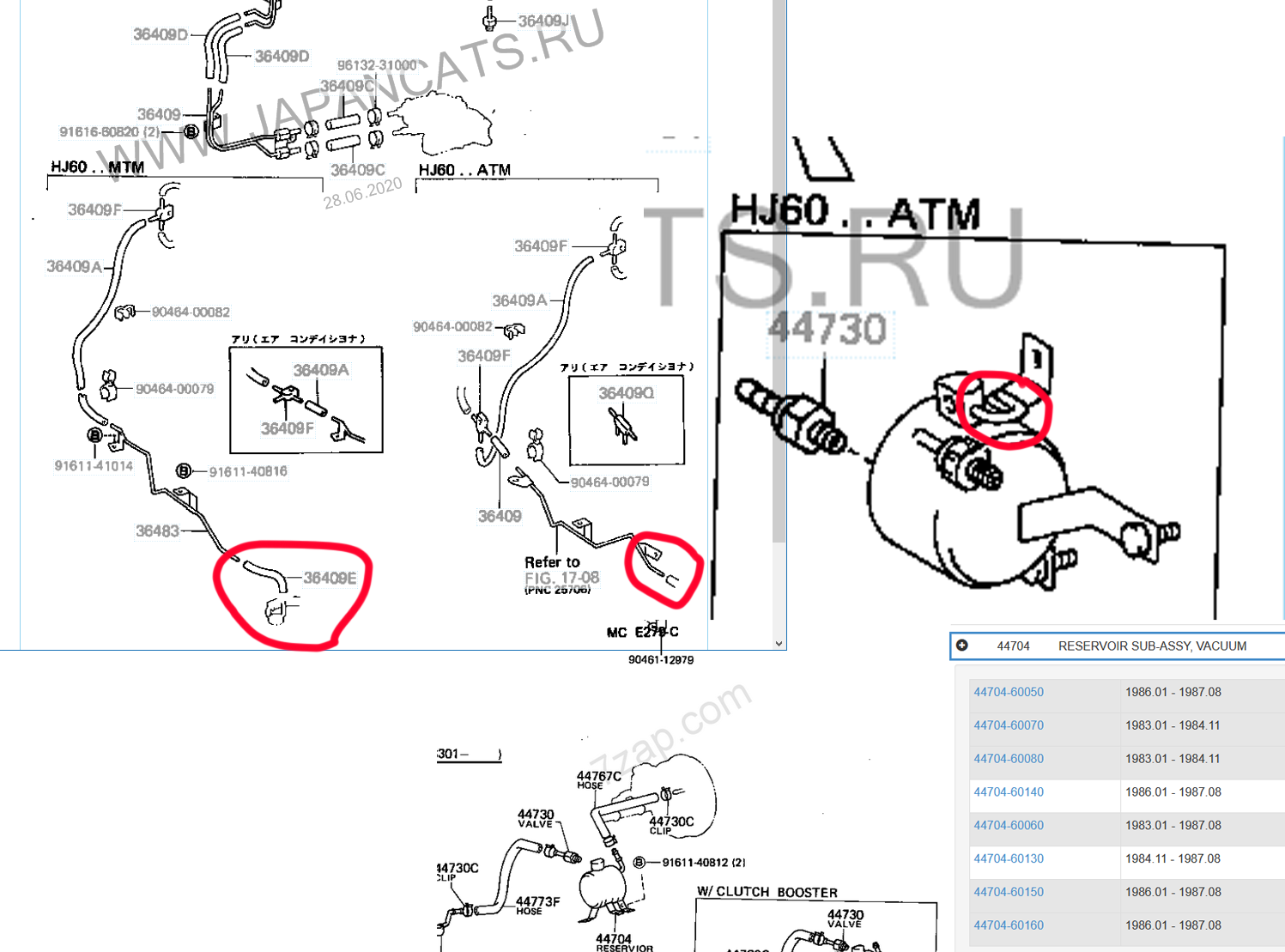

Михаил_иркутск выше всё пояснил с фото РК(там видно концевик L4) и схемой. Этот концевик для для включения лампочки, а для включения 4wd при включении L4 рычагом. Т.е. 4wd(если раздатка вакуумная) можно включить 2мя способами - кнопкой H4(фото которой Вы запостили) и рычагом L4(в этом случае при включении L4 механически автоматически(не путать с АКПП) включается 4wd.



И Вы по-моему должны подарок человеку )))



Только одно мне непонятно.

У меня был жгут(WIRE, TRANSMISSION он зовётся в каталогах), купленный у американцев от FJ60 или FJ62 - тут присутствовали разъёмы на тахо, концевики задней передачи и 4wd. Ну и плюс был один разъём - по логике он и должен был подключаться к концевику L4.

Далее я приобрёл КПП+РК от STD-версии с механическим включением 4wd/L4. С ней шёл жгут проводки, в котором были только разъёмы на концевик задней передачи и 4wd(разъём на тахо добавлял сам).

Т.е. жгуты явно различались, и не похоже было, что жгут от STD "урезали" колхозно.

Сейчас же смотрю каталоги - там жгуты на STD и VX версию имеют одинаковый part number. Странно...

Изменено пользователем quicker

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Новосибирск - Южно-Сахалинск
  • Машина: ランドクルーザー BJ44 & BJ74, 駆けぬける歓び
3 hours ago, Михаил_иркутск said:

где вот эти фишки брать отдельно не знаю, а многое бы дал за это, я немного перфекционист, не люблю колхоз в машине :\

Если по хардкору угорать, то и на фишки есть part-numbers. Но не все они доступны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC-60, Hilux LN166
4 часа назад, Михаил_иркутск сказал:

Вот, это нужный вид ресивера, с отбором вакуума. А клапанов у вас нет? Лягушка с раздатки не нужна. На фото тут клапана и железные трубки от них вниз, тоже желательно.


Тэкс...

Кнопку с потрошками куда отправлять?))

3 часа назад, quicker сказал:

Михаил_иркутск выше всё пояснил с фото РК(там видно концевик L4) и схемой. Этот концевик для для включения лампочки, а для включения 4wd при включении L4 рычагом. Т.е. 4wd(если раздатка вакуумная) можно включить 2мя способами - кнопкой H4(фото которой Вы запостили) и рычагом L4(в этом случае при включении L4 механически автоматически(не путать с АКПП) включается 4wd.



И Вы по-моему должны подарок человеку )))



Да, я про свои долги сам помню.





Поделиться сообщением
