  • Откуда: Кемерово
  • Машина: toyta hilux surf 130

День добрый. Помогите. Сурф 130 дизель 91г. Снимал топливный бак промывал. Выкручивал датчик уровня топливо. Собрал всё на место, НО! :dumb: На бак идёт шгут проводов и задействованы были всего 2 проводка, третий отломан болтался рядом, датчик уровня топлива работал, лампа нет. Жгут показался мне сильно длинным и я решил его укоротить (метра 1,5 вырезал) больше ничего на этой косе зацеплено не было, но куча ответвлений кем-то до меня заизолированных.  Теперь проложил по короткой от выхода из кузова до бака. Поменял разъём на подходе к баку, старый совсем закис. Цвет проводов соблюдил какие раньше подходили (или как говорят бывалые распиновку), но теперь стрелка на датчике не шевелится совсем:puke:. Есть у меня варианты где что не так:

1. В косе (в ответвлениях) были замкнуты нужные провода, а я их вырезал. Где какие и как их найти

2. Накрылся сам датчик в баке. Пока я его ревизировал:biggrin:. как проверить

3. Всё же не те провода припаял. Какого цвета должны подходить к разъёму?

4. Кривые ручки. Отрывать не надо.

5. Ваши варианты. Принимается любой который приведёт к исправлению проблемы.



Заранее всем спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: уфа
  • Машина: toyota 4runner

Должны быть три провода: на реостат т.е. датчик, на контрольную лампу и минус. При замыкании на массу если контрольная лампа то она загорится  если от реостата указатель среагирует, только не сразу он немного инертный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва, ЗАО
  • Машина: Toyota 4runner 130 2LT. Surf 130й, 3двери ) (был), Runner 3vze (Canada)-был

Мож сам датчик завис? )

Мурзилки под рукой нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: уфа
  • Машина: toyota 4runner

Сначала с проводами разберись. Потом к датчику подцепишь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: Lexus LX570 Luxury 5s
2 часа назад, Vlad! сказал:

1. В косе (в ответвлениях) были замкнуты нужные провода, а я их вырезал. Где какие и как их найти

в косе проводка на бак , на амортизаторы TEMS.

2 часа назад, Vlad! сказал:

3. Всё же не те провода припаял. Какого цвета должны подходить к разъёму?

провода могут менять цвет от разьема к  разьему .  цвет проводов надо в схеме смотреть.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: уфа
  • Машина: toyota 4runner

На датчик идёт Y-R  жёлтый с красной полоской. Что интересно, точно такой же провод идёт на датчик засоренности топливного фильтра у дизелей. Где он стоит я не знаю. Схемы из книги легион. Почему то не указан вообще провод на контрольную лампу топлива.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: 47регион
  • Машина: ДИРИЖАБЛЯ ... НЕКРОФЕЛИЯ ТОЙОТЫ и

и чего вы тут ковыряете?:biggrin::LaieA_029:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Россия
  • Машина: 4Раннер 3VZ-E
8 часов назад, mr.x сказал:

Почему то не указан вообще провод на контрольную лампу топлива.

У меня на 3VZ-E, эта лампа не предусмотрена конструктивно, и остаток в баке считается только по индикатору. Возможно, и на вашем дизеле точно также.

Схемы, конечно, хороши. Но они не на 100% подходят под каждое исполнение 4раннера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: 47регион
  • Машина: ДИРИЖАБЛЯ ... НЕКРОФЕЛИЯ ТОЙОТЫ и
4 часа назад, zxspectrum сказал:

Схемы,

на тож им и название.. "прЫнципиальные"!  :biggrin::friends:

..берешь колодку любую и сравниваешь провода в ней по "схеме".. есть такой-то -подходит, нет такого-то.. -не подходит! анжЫнерный метода тЫка рулит везде. :ok:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: уфа
  • Машина: toyota 4runner

:sarcastic_hand: особенно если хитрые электрички туда залезут, тут уж точно, даже сам хитрый электрик после себя не разберет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Кемерово
  • Машина: toyta hilux surf 130

Спасибо всем за отклик. Если кто укажет на нужную страницу мануала Легиона с нужной схемой будет классно. Я скурил все схемы, про бак не нашёл.:LaieA_029::unsure2:

НО! За ради чистоты эксперимента залил полный бак ДТ И!!!! стрелка медленно пошла в сторону МАХ дошла до конца и встала.

Теперь даже при выключенном зажигании не падает на ноль:blink2::blink2:

Прошу ещё мнений???

 А ещё до кучи стали "залипать" поворотники. Включаешь хоть лево хоть право чуток моргает и просто зависает. Просто горит и всё. Может это как то связано?:guru:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Южный Урал г.Магнитогорск
  • Машина: トヨタ 70 85г.в. 22r 31"
22 минуты назад, Vlad! сказал:

Спасибо всем за отклик. Если кто укажет на нужную страницу мануала Легиона с нужной схемой будет классно. Я скурил все схемы, про бак не нашёл.:LaieA_029::unsure2:

НО! За ради чистоты эксперимента залил полный бак ДТ И!!!! стрелка медленно пошла в сторону МАХ дошла до конца и встала.

Теперь даже при выключенном зажигании не падает на ноль:blink2::blink2:

Прошу ещё мнений???

 А ещё до кучи стали "залипать" поворотники. Включаешь хоть лево хоть право чуток моргает и просто зависает. Просто горит и всё. Может это как то связано?:guru:

Масса кончилась.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ
44 минуты назад, Vlad! сказал:

Если кто укажет на нужную страницу мануала Легиона с нужной схемой будет классно

А у легиона схемы другой системы? Полная копия английских.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: д.Суздаль
  • Машина: 130 сурф 2л-т(е) мех\тнвд, АКПП

@Vlad! ,если еще там  не смотрел,то-демонтируй переднее сидение пассажира,под ним есть небольшой разрез ковра салона,-там разъем соединения проводки,которая потом уходит в отверстие под кузов и тянется на темсы и к баку.Так вот-у меня была история с глюками датчика показометра уровня топлива,и я под ковром ,где указал,обнаружил перетертую косу проводки,восстановил,и все нормализовалось

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ
В 04.05.2019 в 19:56, Vlad! сказал:

День добрый. Помогите. Сурф 130 дизель 91г. Снимал топливный бак промывал. Выкручивал датчик уровня топливо. Собрал всё на место, НО! :dumb: На бак идёт шгут проводов и задействованы были всего 2 проводка, третий отломан болтался рядом, датчик уровня топлива работал, лампа нет. Жгут показался мне сильно длинным и я решил его укоротить (метра 1,5 вырезал) больше ничего на этой косе зацеплено не было, но куча ответвлений кем-то до меня заизолированных.  Теперь проложил по короткой от выхода из кузова до бака. Поменял разъём на подходе к баку, старый совсем закис. Цвет проводов соблюдил какие раньше подходили (или как говорят бывалые распиновку), но теперь стрелка на датчике не шевелится совсем:puke:. Есть у меня варианты где что не так:

1. В косе (в ответвлениях) были замкнуты нужные провода, а я их вырезал. Где какие и как их найти

2. Накрылся сам датчик в баке. Пока я его ревизировал:biggrin:. как проверить

3. Всё же не те провода припаял. Какого цвета должны подходить к разъёму?

4. Кривые ручки. Отрывать не надо.

5. Ваши варианты. Принимается любой который приведёт к исправлению проблемы.



Заранее всем спасибо.

Двигатель какой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: д.Суздаль
  • Машина: 130 сурф 2л-т(е) мех\тнвд, АКПП
В 04.05.2019 в 19:56, Vlad! сказал:

День добрый. Помогите. Сурф 130 дизель 91г

-видимо 2лт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ
16 минут назад, Vadimovich33 сказал:

-видимо 2лт

Скорее всего, но на него русской книжки нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Кемерово
  • Машина: toyta hilux surf 130
В 07.05.2019 в 20:52, Vadimovich33 сказал:

если еще там  не смотрел,то-демонтируй переднее сидение пассажира,под ним есть небольшой разрез ковра салона,-там разъем соединения проводки,которая потом уходит в отверстие под кузов и тянется на темсы и к баку.Так вот-у меня была история с глюками датчика показометра уровня топлива,и я под ковром ,где указал,обнаружил перетертую косу проводки,восстановил,и все нормализовалось

:ok:уже дельные советы пошли! Спасибо будем пробывать

В 08.05.2019 в 11:50, Vadimovich33 сказал:

-видимо 2лт

2лте. До того как ручки мои залезли всё работало



В 09.05.2019 в 05:29, Vlad! сказал:

:ok:уже дельные советы пошли! Спасибо будем пробывать

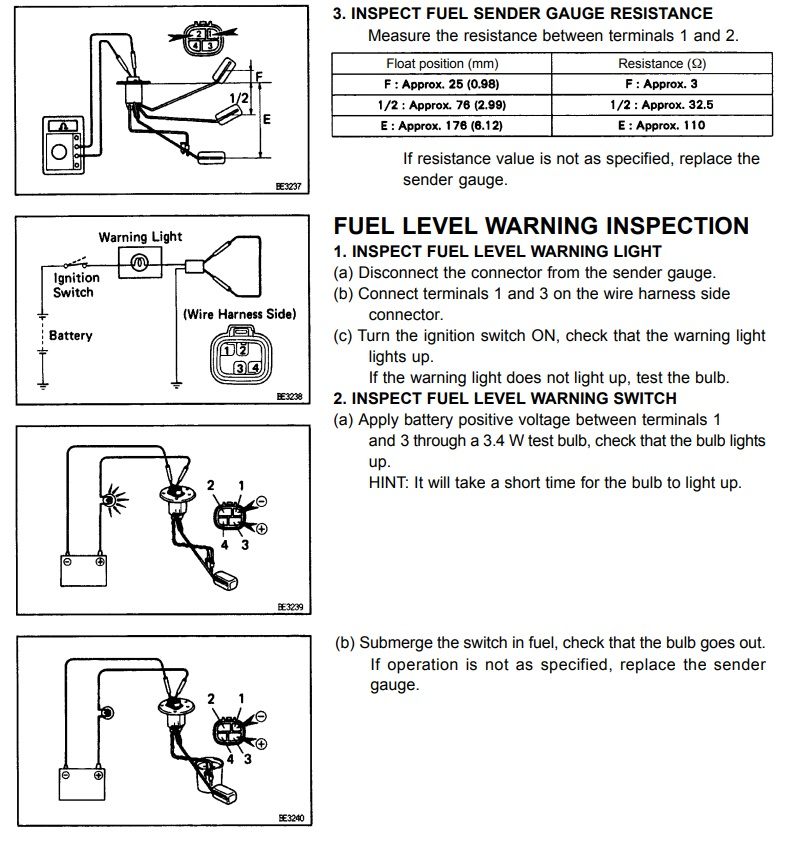

осталось только бак горючки скатать, чтоб не сливать. Я же его до отказа заправил ради чистоты эксперимента :biggrin:. А кто подскажет как по отдельности проверить датчики в баке и показатель уровня топлива чтоб исключить их неисправности?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: 47регион
  • Машина: ДИРИЖАБЛЯ ... НЕКРОФЕЛИЯ ТОЙОТЫ и
6 часов назад, Vlad! сказал:

До того как



6 часов назад, Vlad! сказал:

как по отдельности

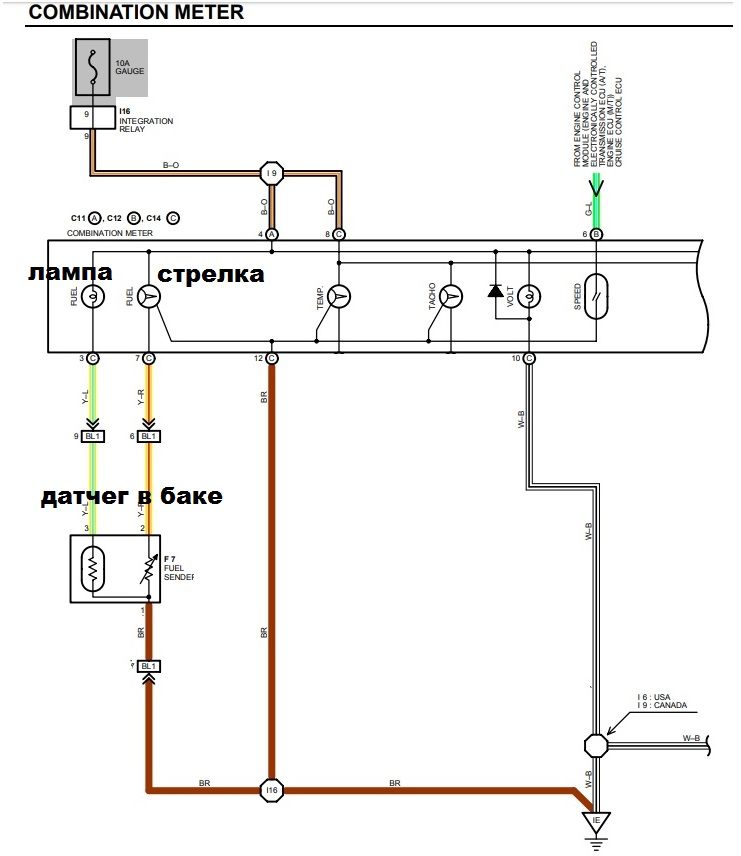

Не рискуй. найди правильные ручки и все наладится..:biggrin: я жеж схему дал.. :applaude:

С Днем ПОБЕДЫ! :hunter:

Изменено пользователем Predator

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: minsk
  • Машина: 4runner 1991 3vz-e

сопротивление датчика в баке не подскажите в каких пределах меняется?
