  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.

Озадачился установкой лебедки.

Исходные данные:

Машина для повседневного использования, 3-4 раза в год езжу в лес, лебедка будет использоваться 1-2 раза в год.

Выбирал максимально лёгкую лебедку с синтетическим тросом.

Есть положительный опыт эксплуатации китайской лебедки на УАЗе.

Принципиально не нравится внешний вид торчащего из-под номера ржавого крючка, равно как и пластикового кожуха и сдвинутого на угол номера. На основании вышеизложенного, принял решение прятать крюк лебедки за номерной знак. Для того, чтобы вывести крюк за номер, трос должен выходить сверху барабана, а для этого, лебёдку ставлю лапами вперед.

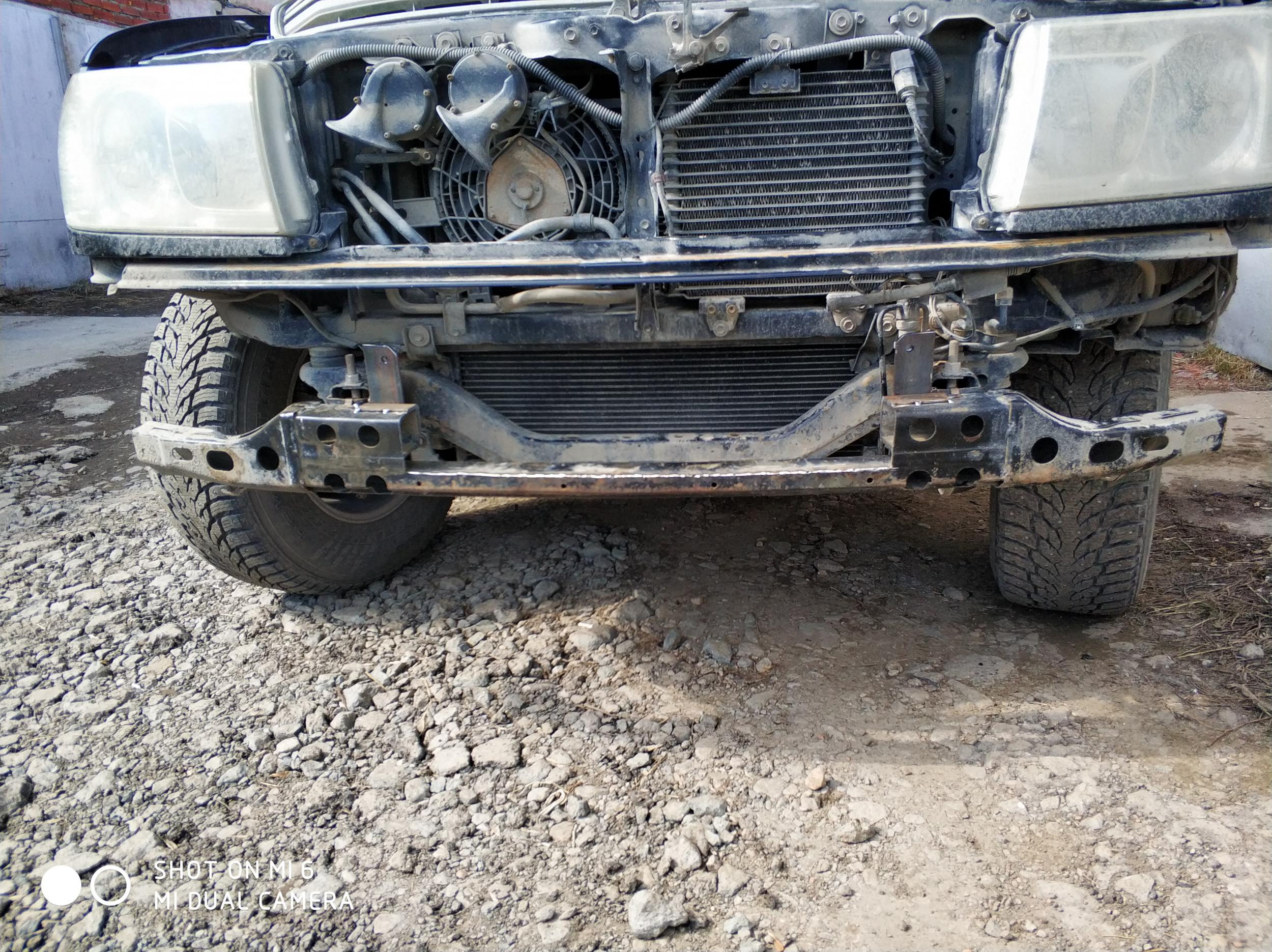

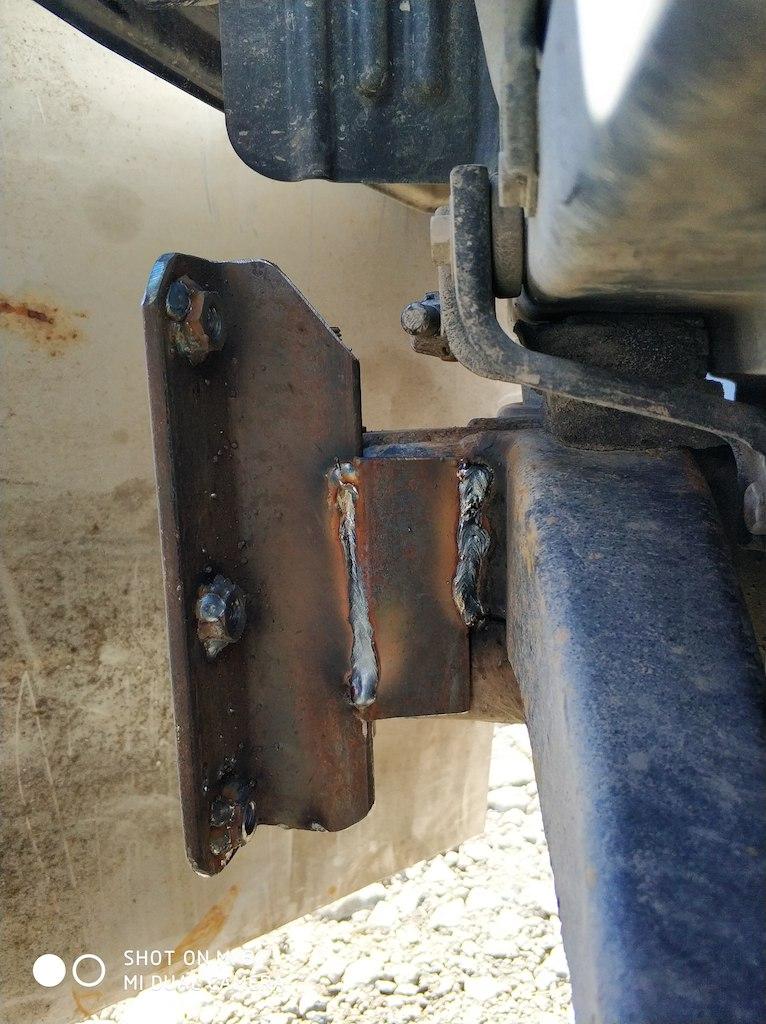

Снимаю бампер, снимаю поперечину, изготавливаю и привариваю кронштейны из уголка 75х75мм :

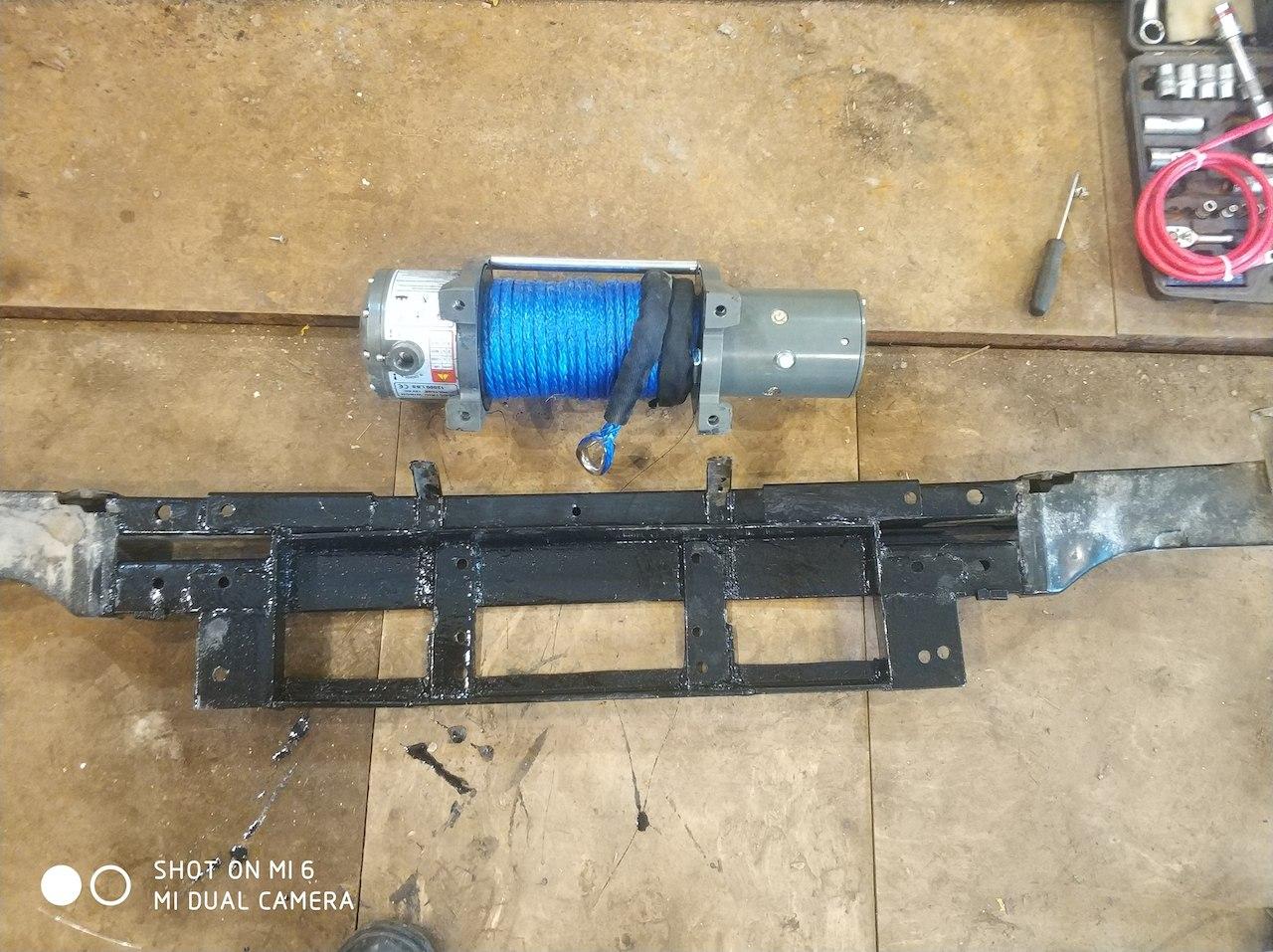

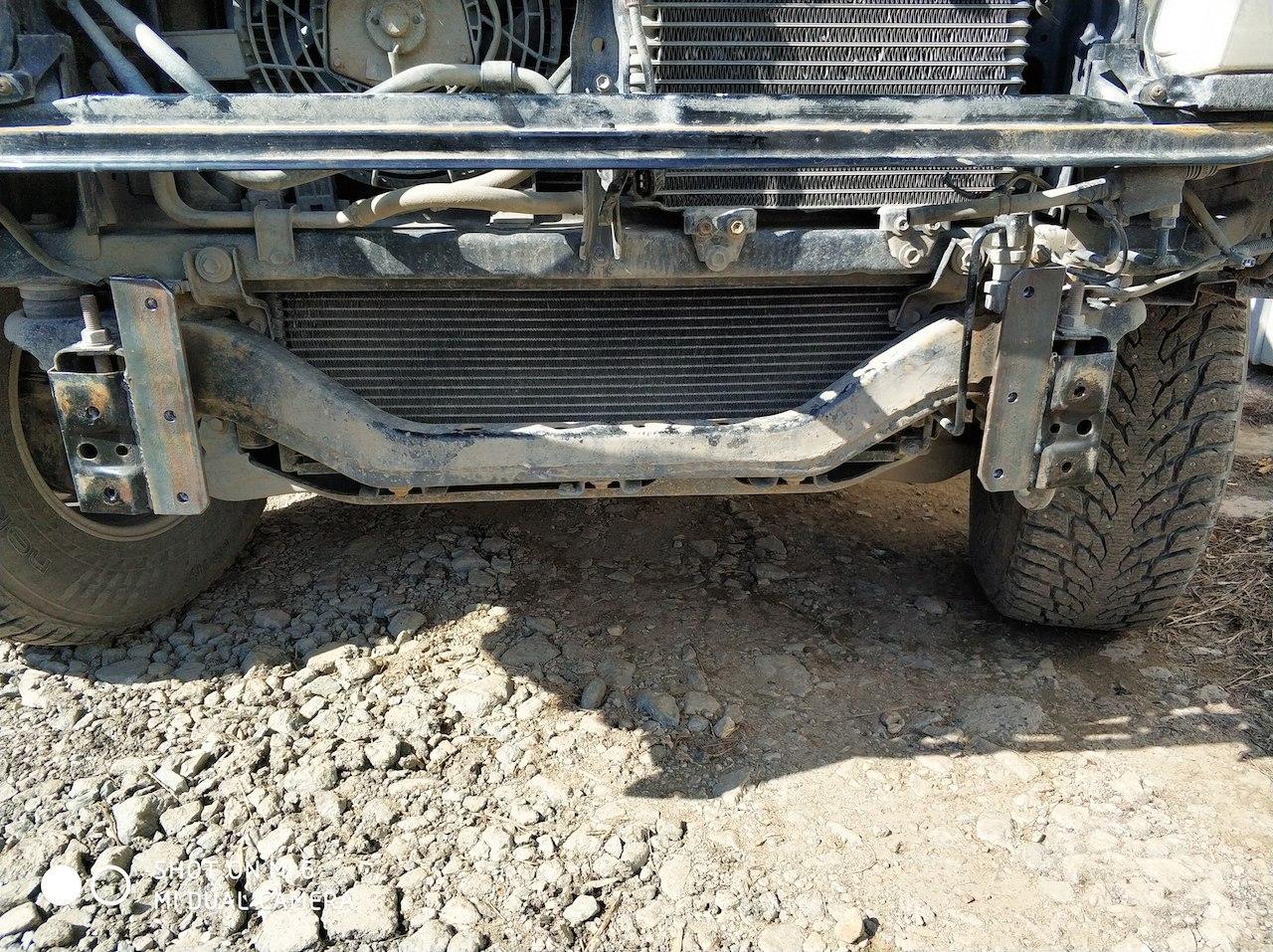

Срезаю верхнюю часть поперечины :

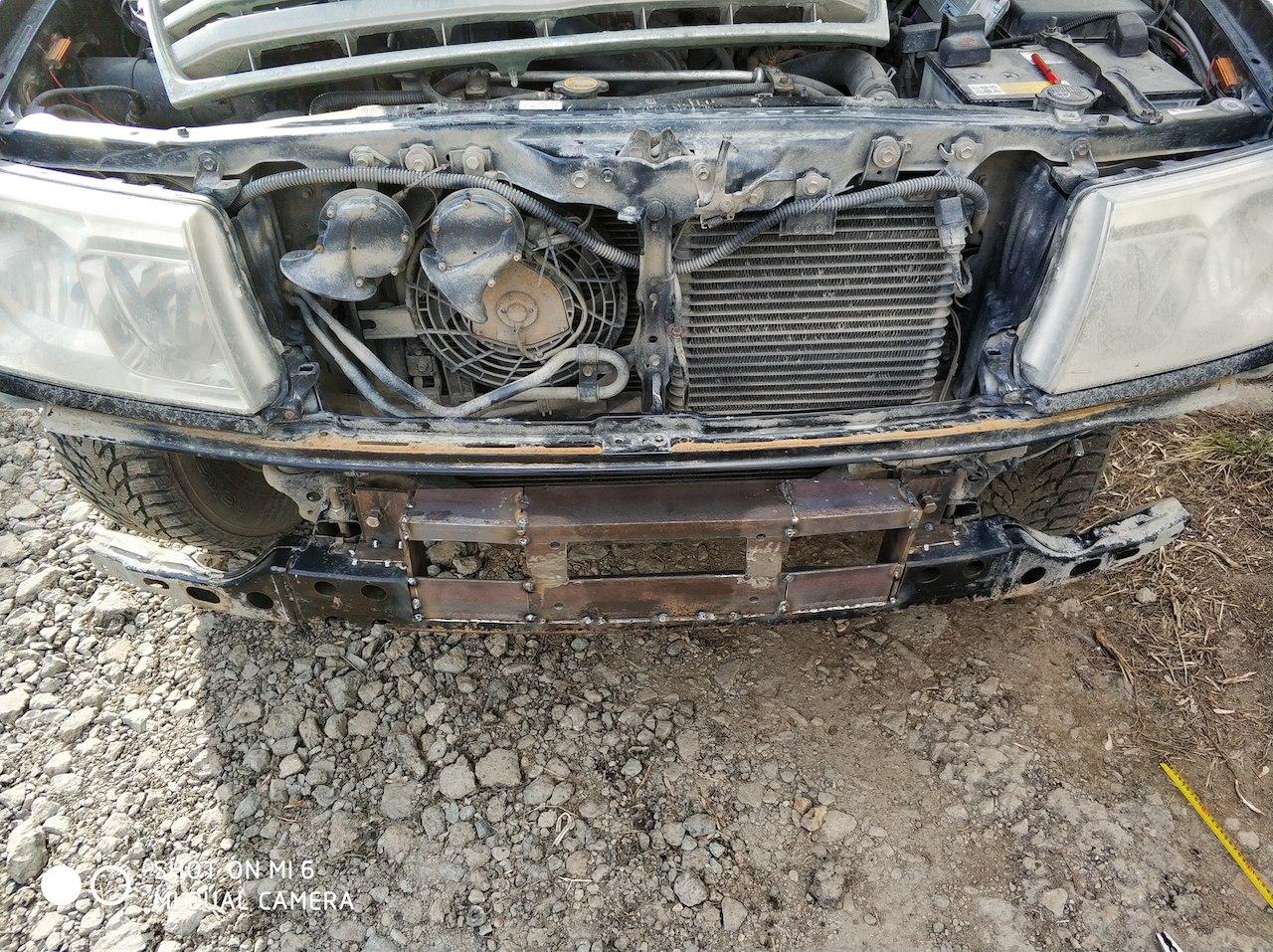

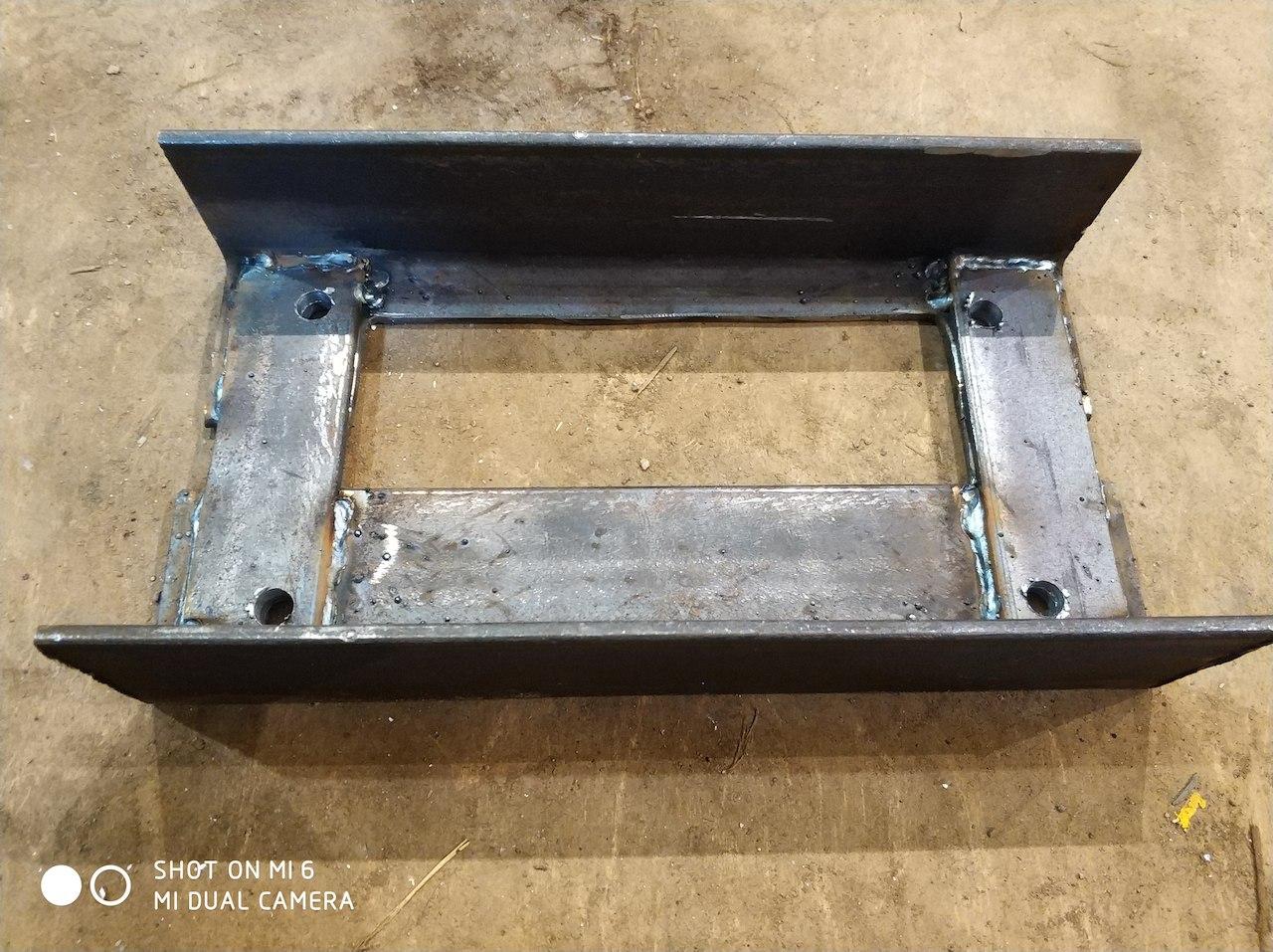

Из уголка 75х75мм изготавливаю площадку. Под лапами лебедки толщина металла двойная:


Еще добавляю уголков:


Площадка лебёдки крепится к кронштейнам рамы на 10 болтов М10.

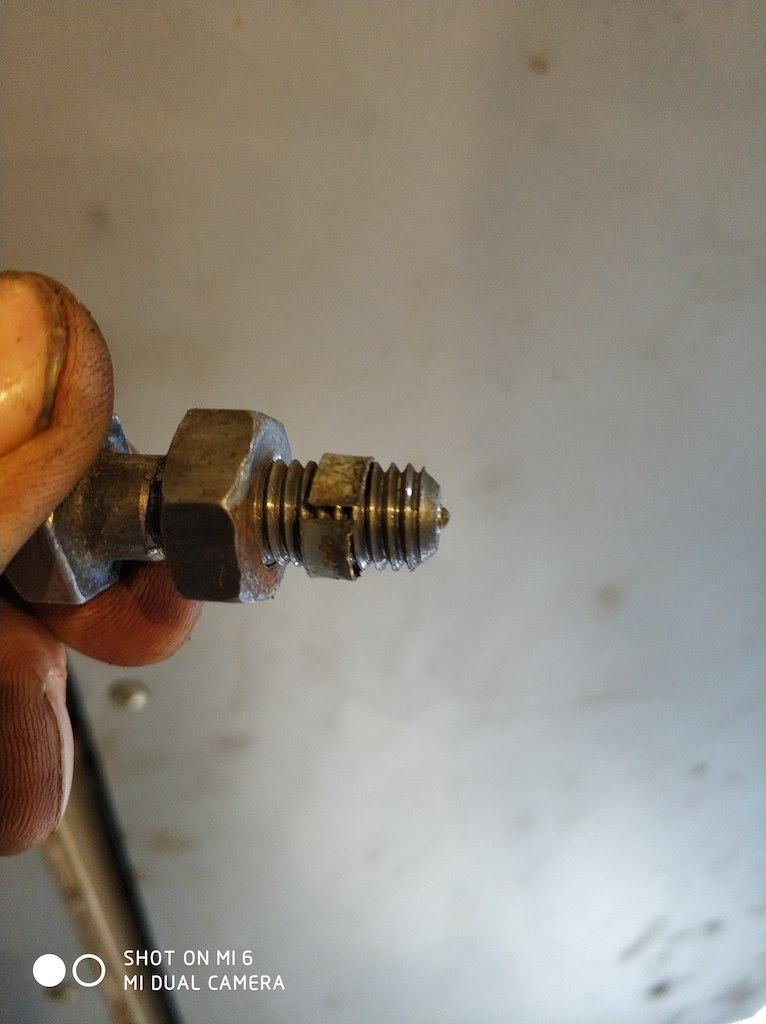

Чтобы совместить такое количество болтов, маленький лайфхак. На болты Наматываю полоски стали толщиной 0,8мм, при примерочной сборке они обеспечивают центровку болтов в отверстиях.   Потом их естественно, убираю и все болты оказываются по центру отверстий:


Снимаю и крашу. Редуктор лебедки перебираю, ставлю ручку свободной размотки между лапами лебёдки:

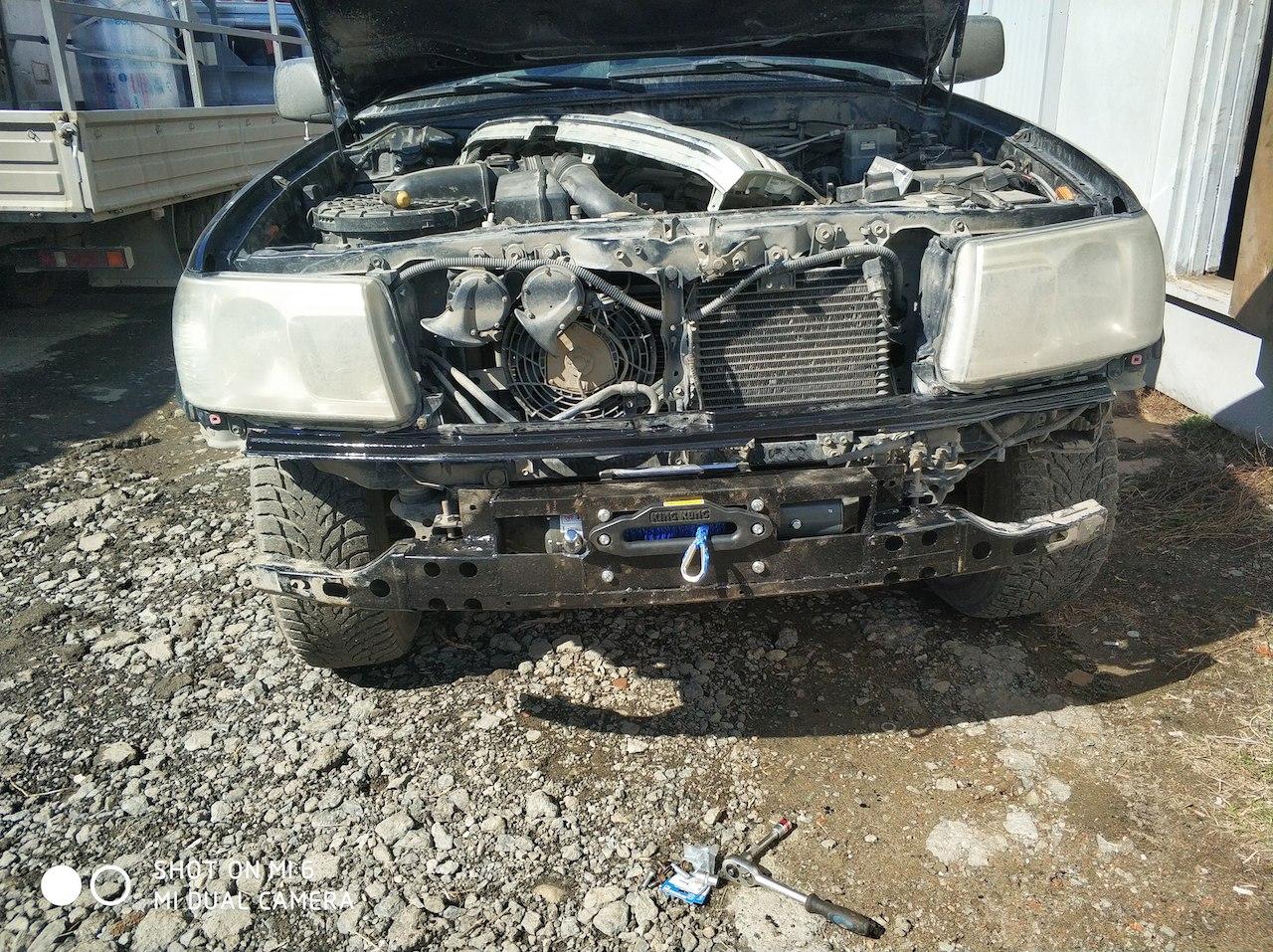

Примеряю:

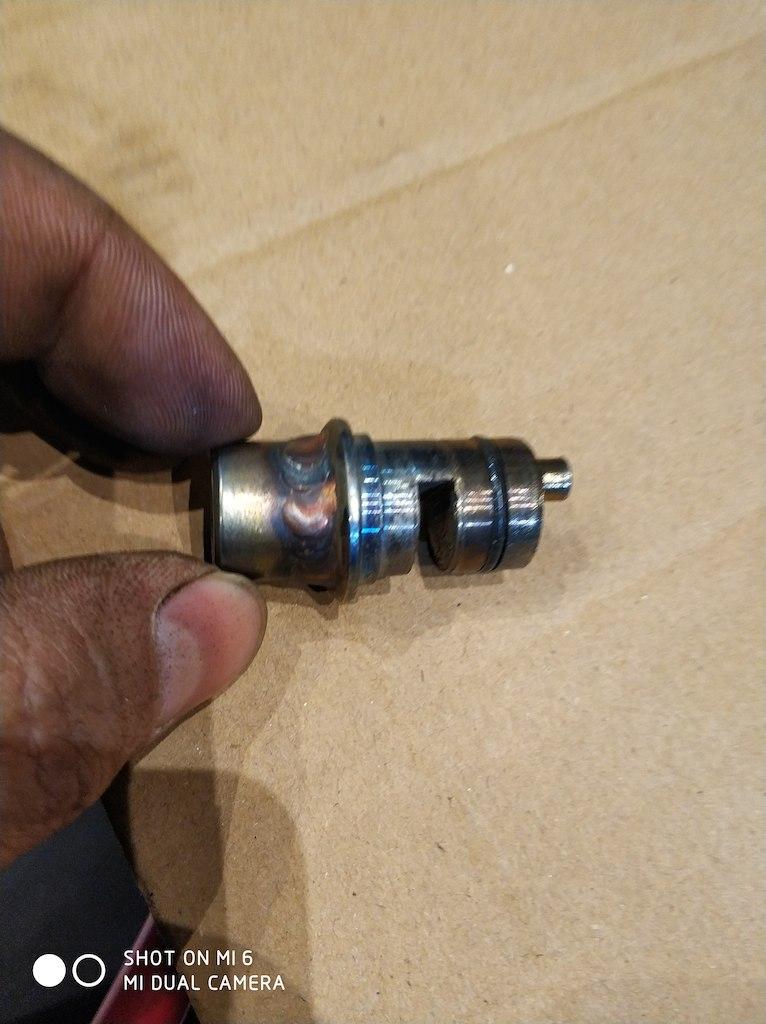

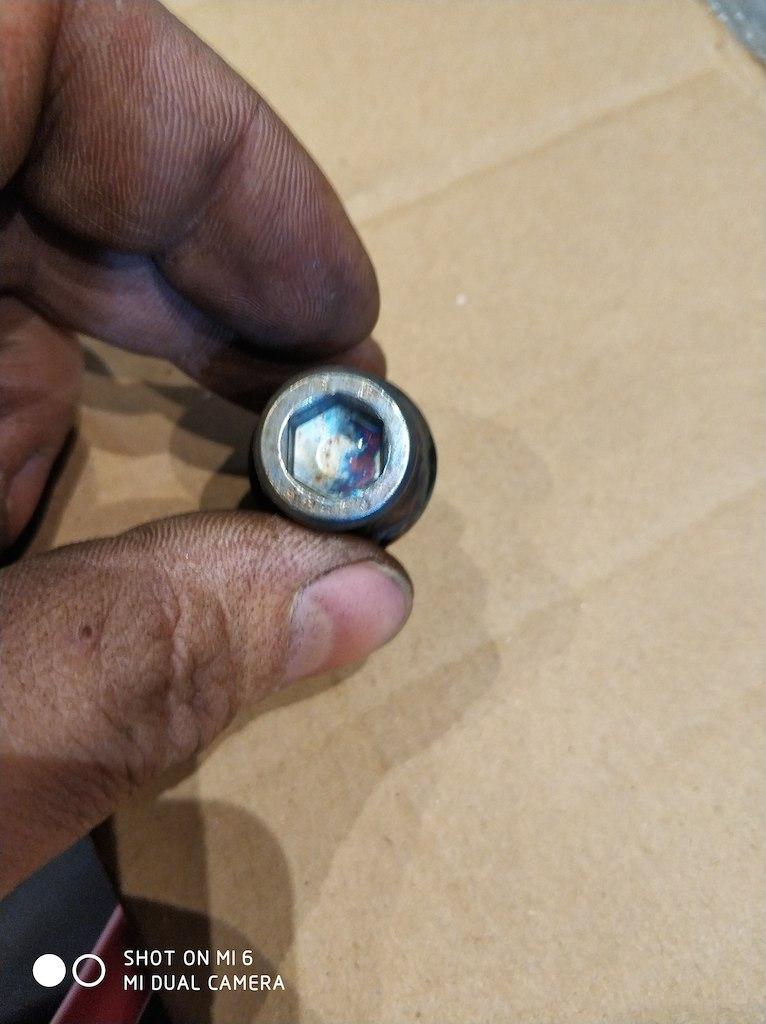

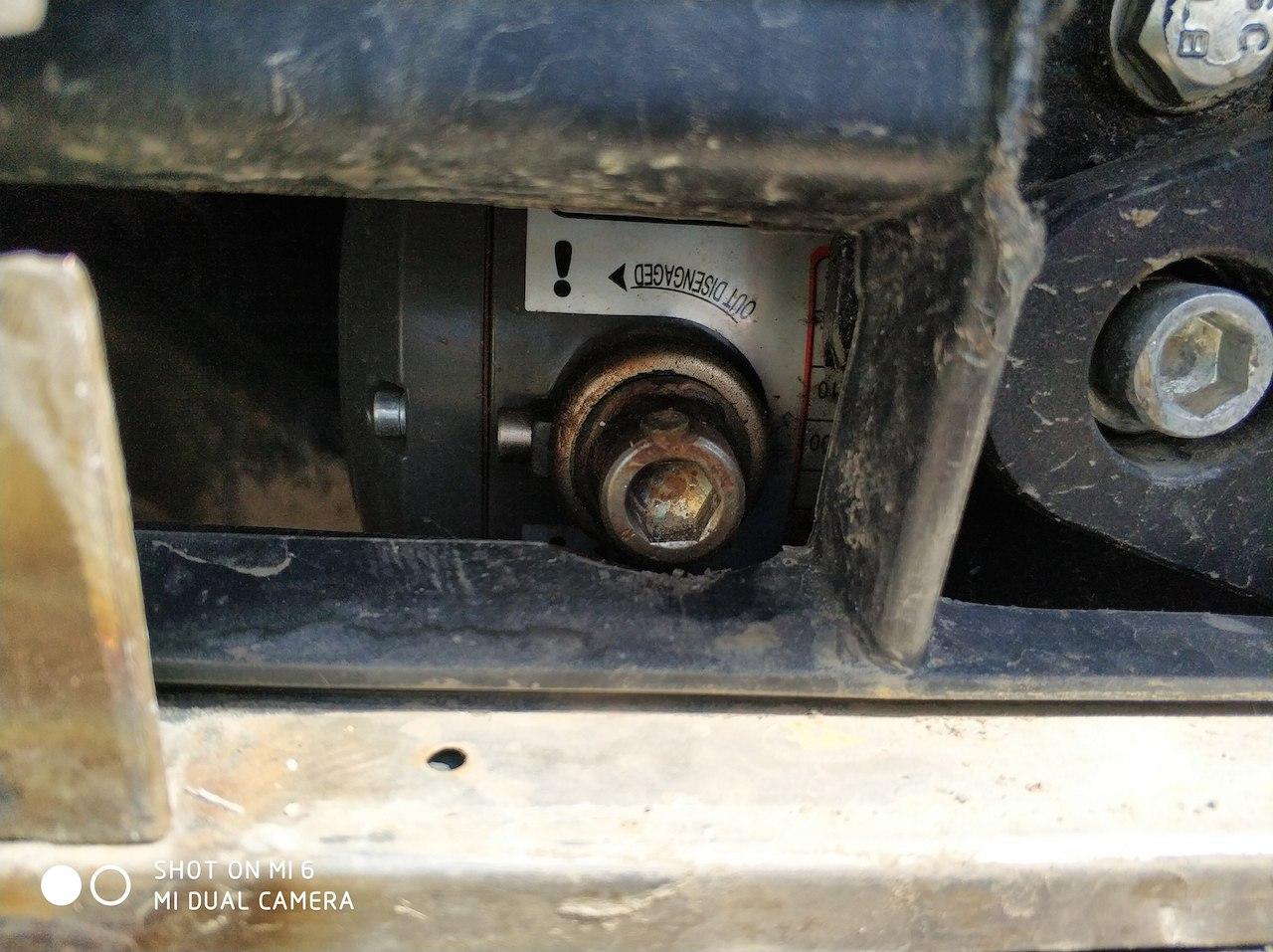

Ручку свободной размотки срезаю, на ее место привариваю головку болта под внутренний шестигранник 10мм:

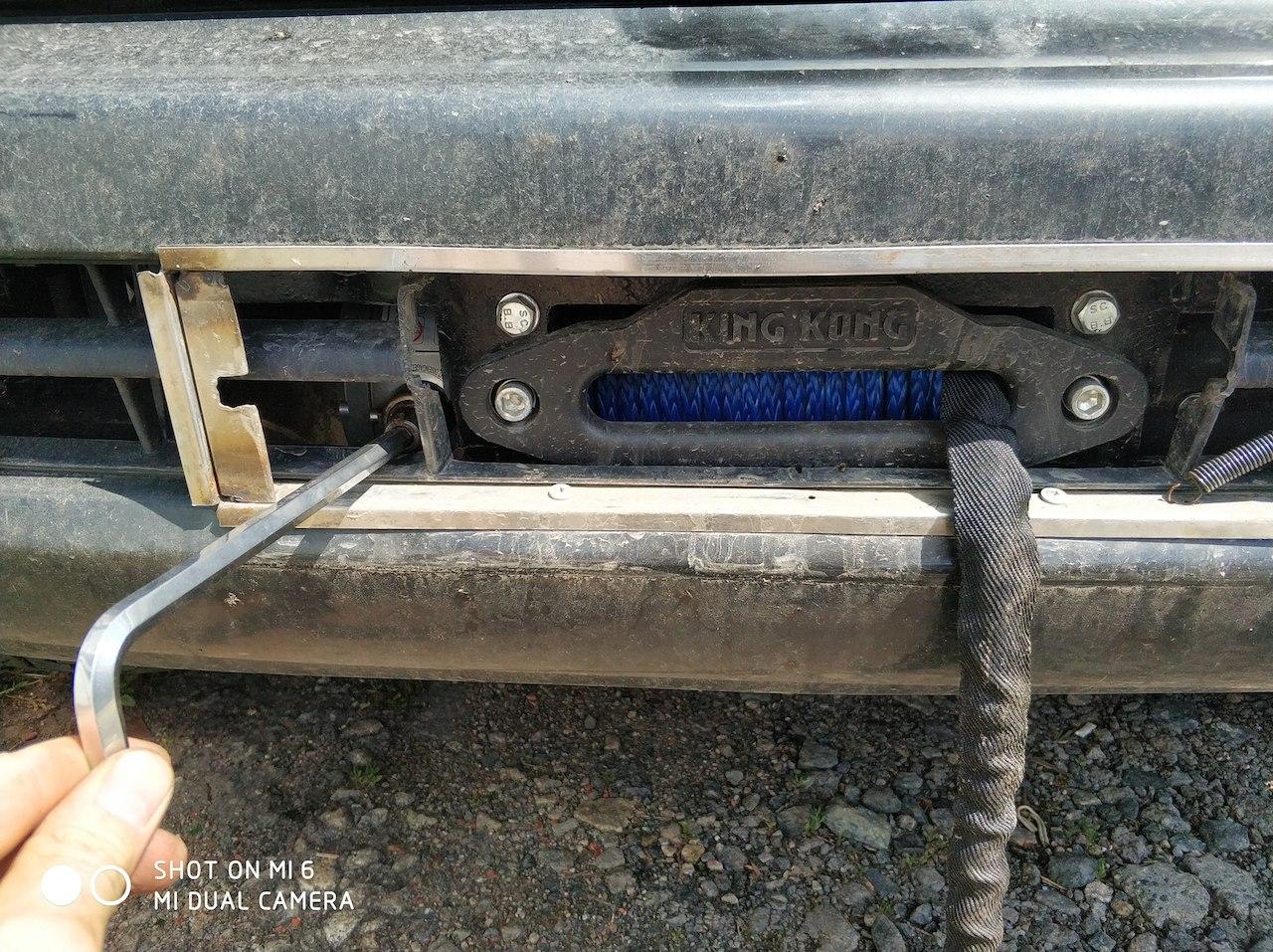

Свободная размотка теперь включается и выключается шестигранным ключом:

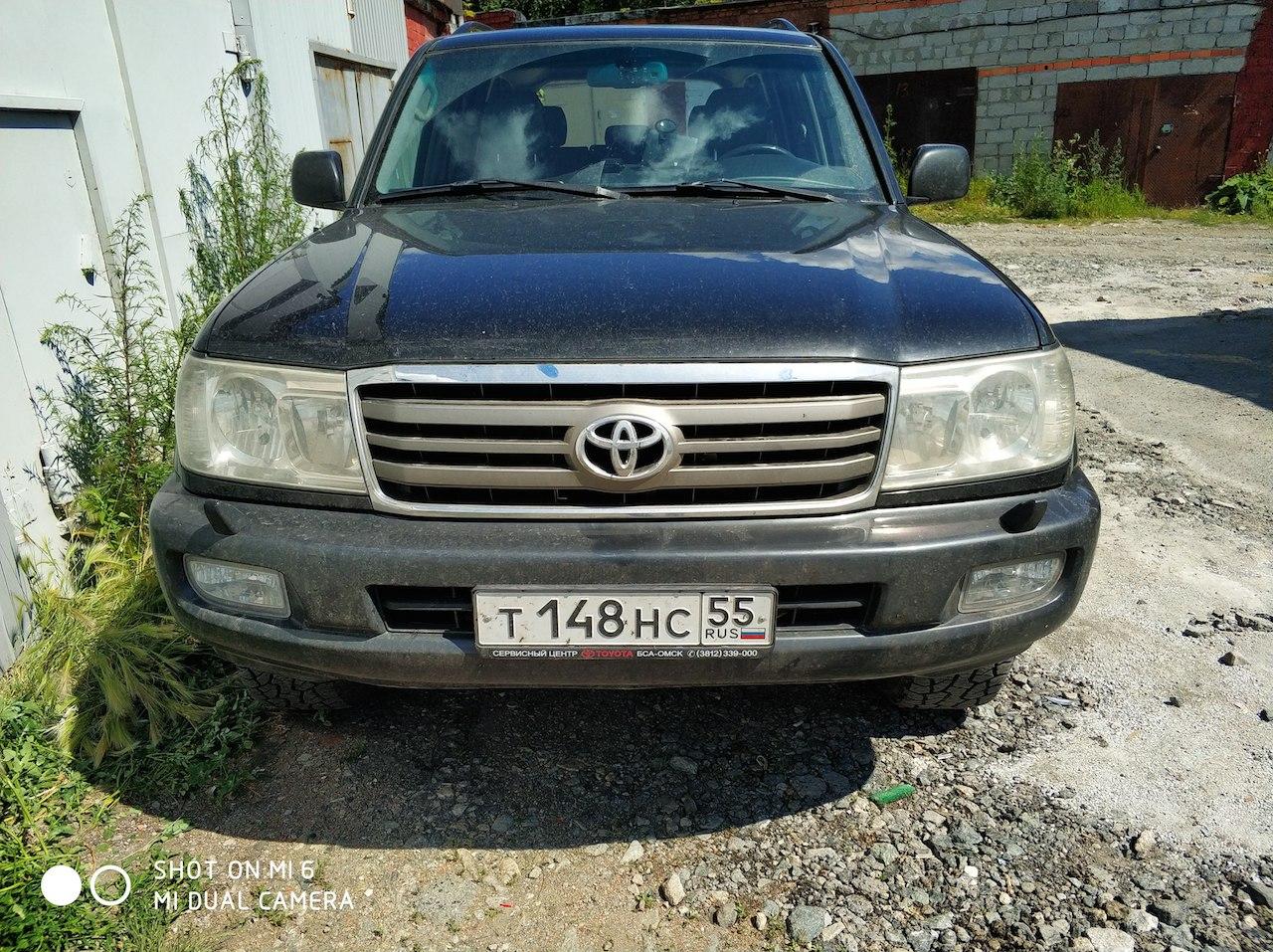

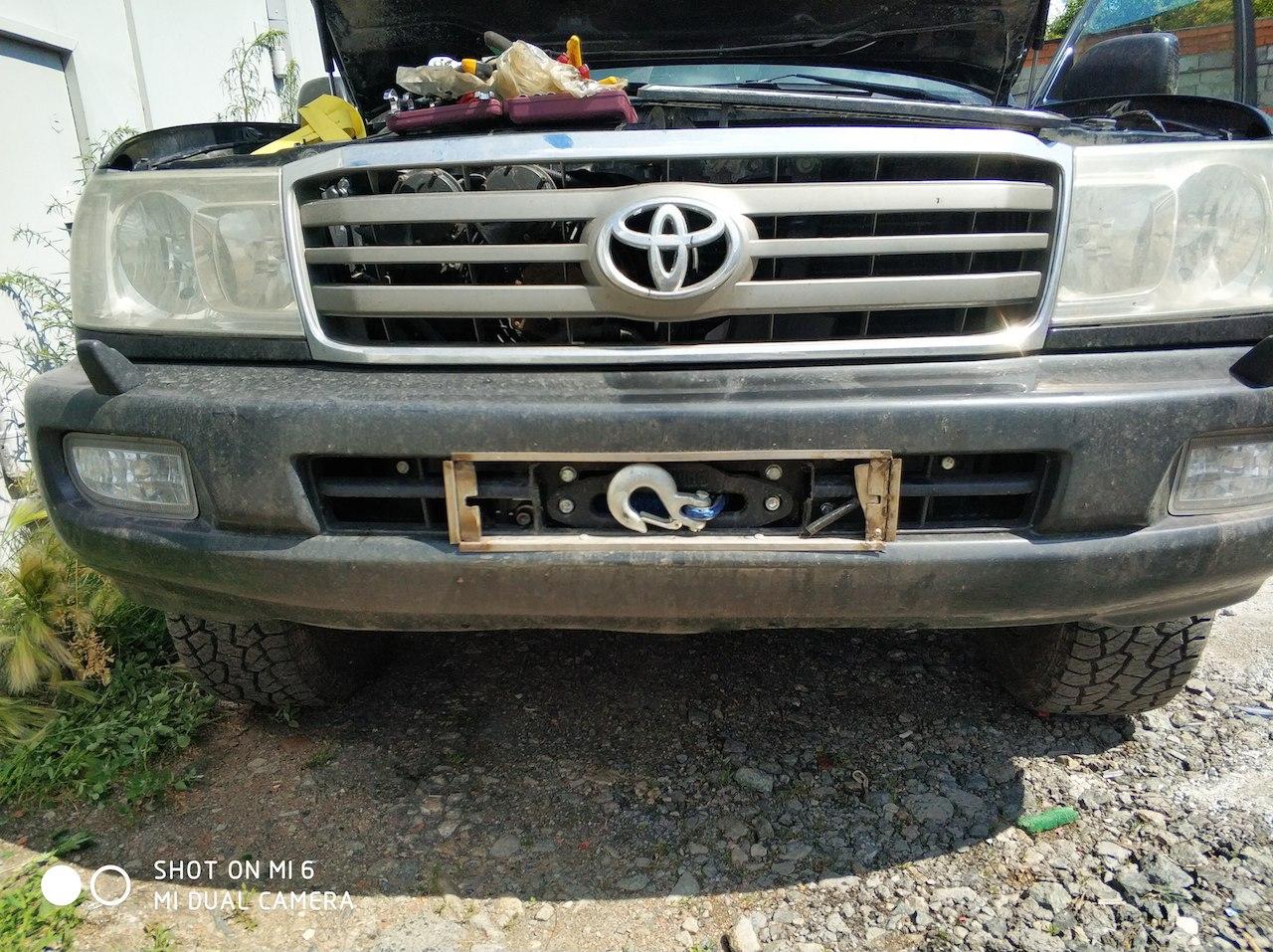

Крюк лебедки и механизм свободной размотки прячутся под номер:


Номер снимается и ставится нажатием на рычаг с правой стороны рамки без помощи инструментов:IMG_20200704_143919.thumb.jpg.9c22b0b8d35a9916d986e0f63c5be202.jpg

В лесу номер очень удачно располагается под капотом, теперь он точно не потеряется в луже:

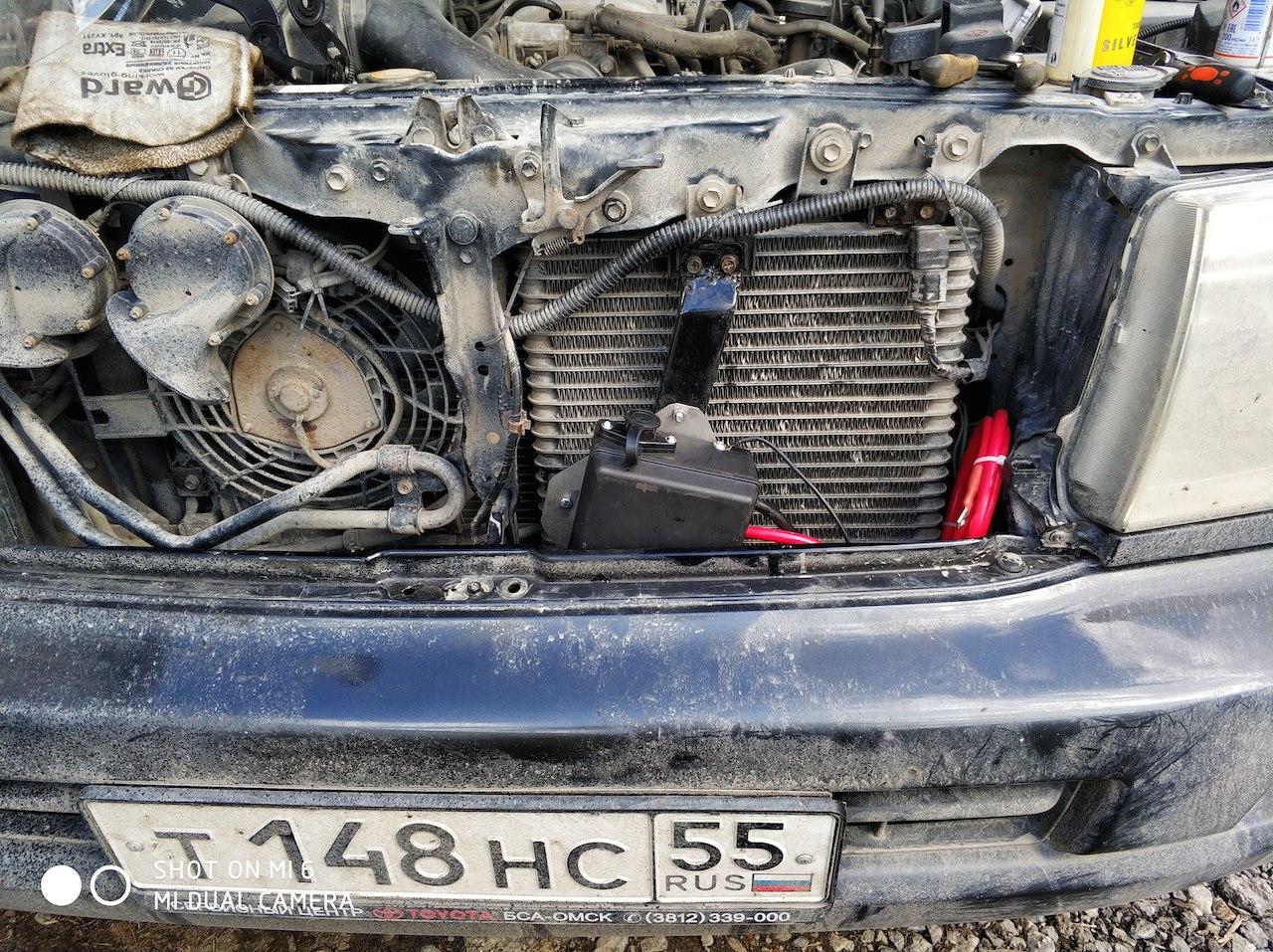

Подключаю по электрике:

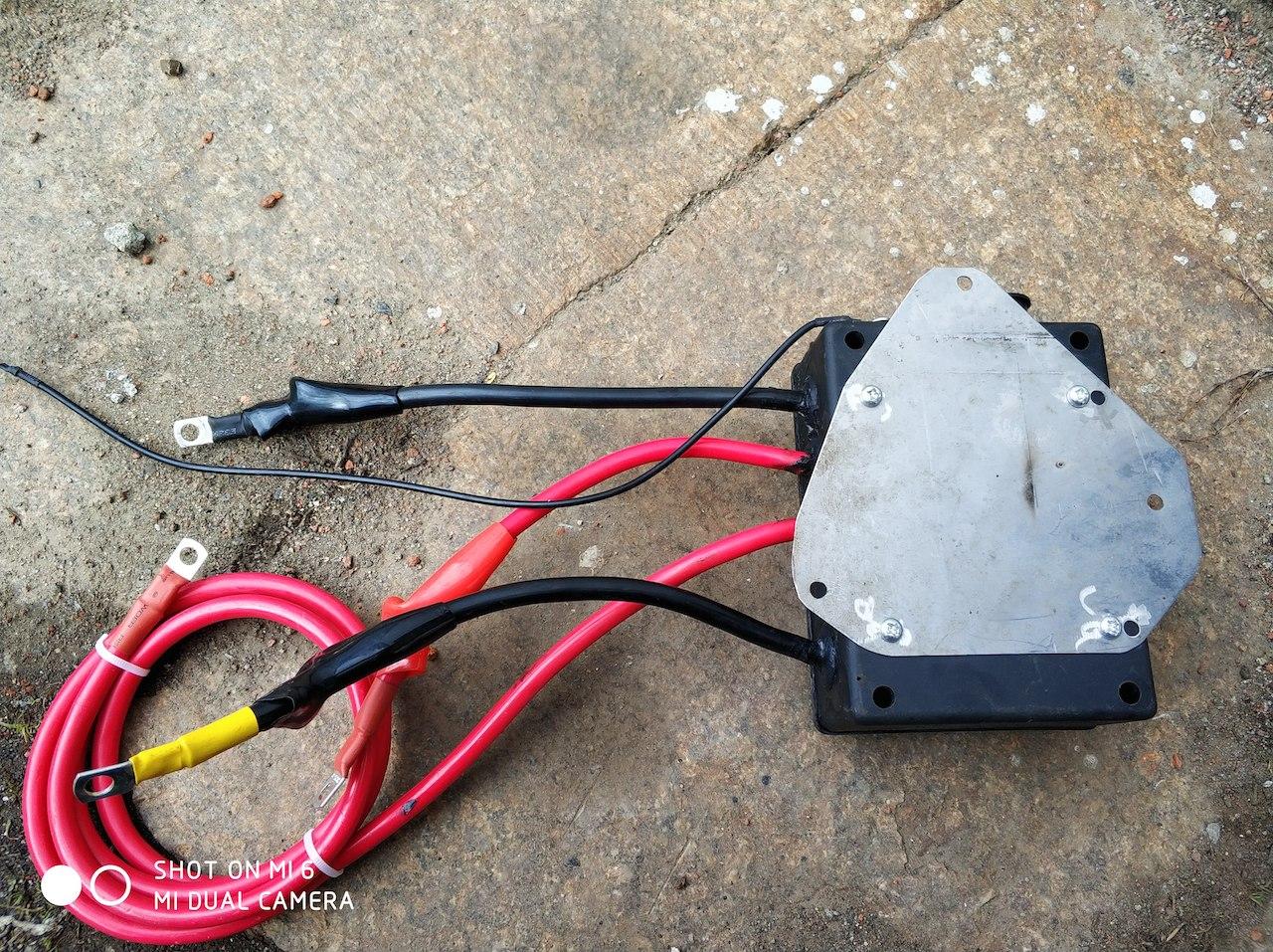

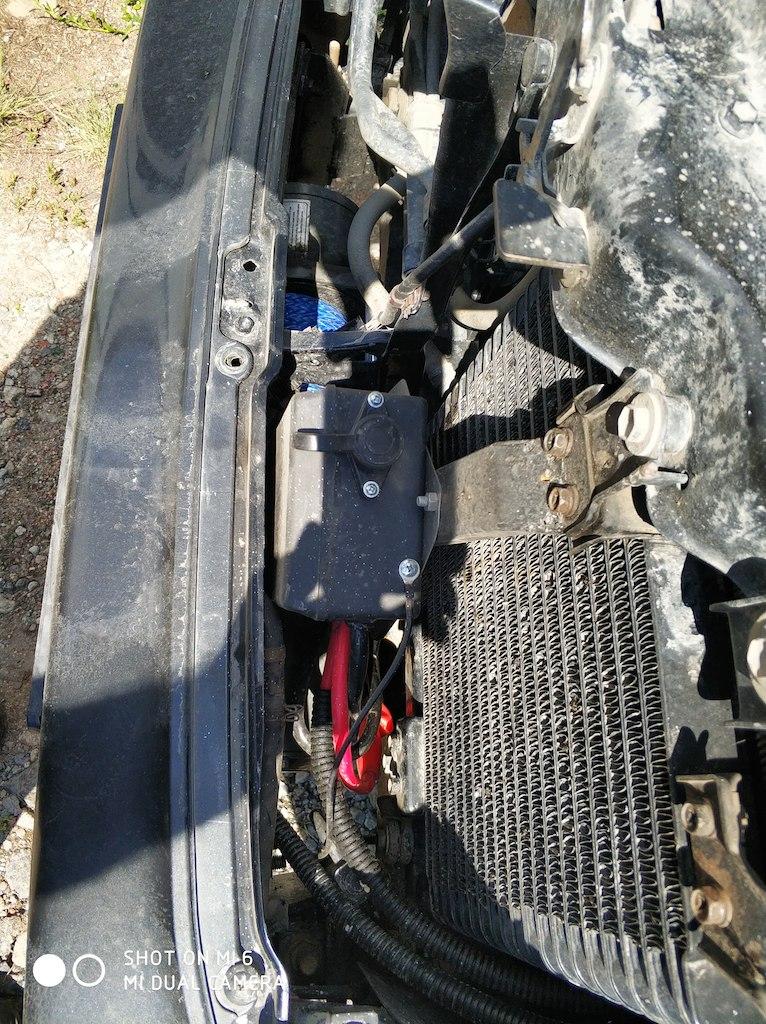

К блоку соленоидов прикручиваю переходную пластину:

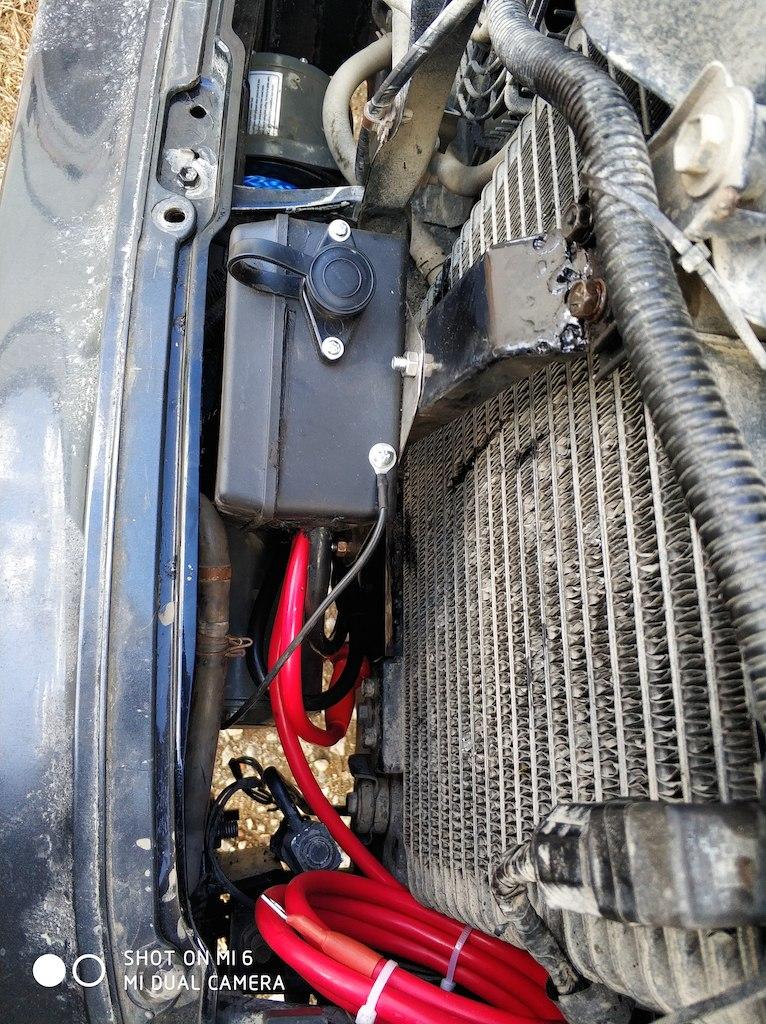

А пластину к кронштейну из профильной трубы 20х40мм. Кронштейн крепится четырьмя штатными болтами крепления радиатора АКПП:

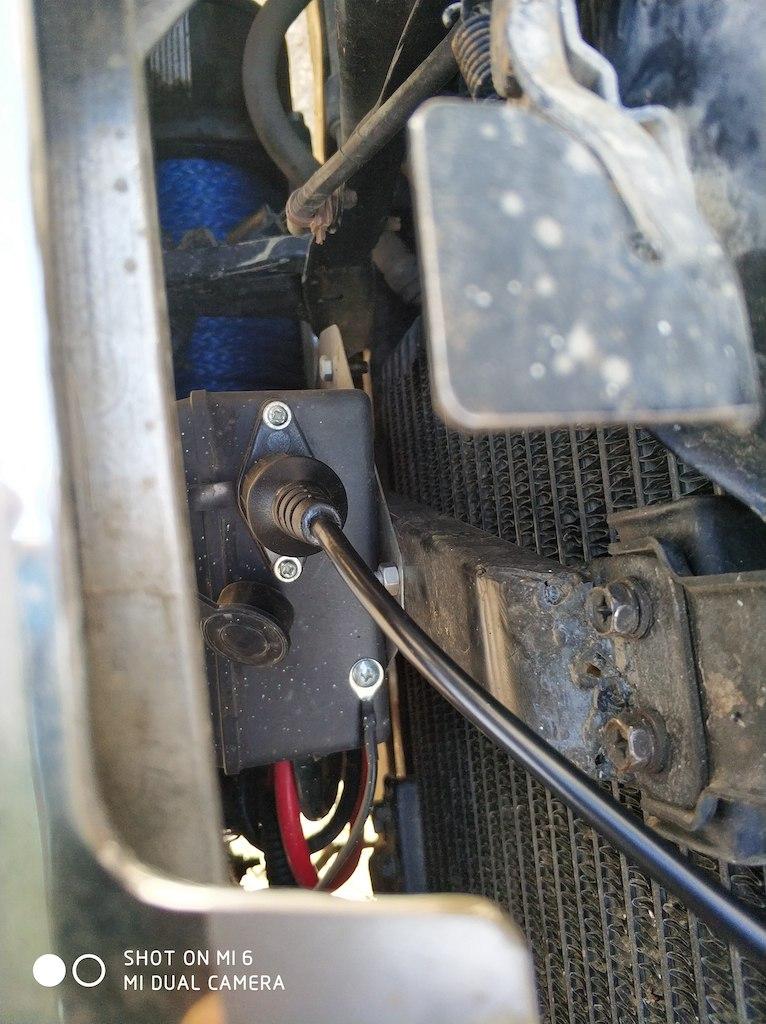

Доступ к разетке пульта вполне удобный.




Отключение лебедки делаю силовым контактором Грюнтер:




Кнопку включение-отключения вывел в салон. (Кнопка стеклоподъемника):




Вот, собственно, и всё. Лебедка управляется радиопуультом и проводным пультом.










Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Тюм.область
  • Машина: TLC-100VX 4.7 бензин+ГБО

Зачёт! Я тоже подумывал о таком варианте. Но останавливает процедура ТО: у нас на яме машину осматривают, не заметить такое не возможно. А узаконить - та ещё проблема.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.
7 минут назад, T_CRUZ сказал:

Зачёт! Я тоже подумывал о таком варианте. Но останавливает процедура ТО: у нас на яме машину осматривают, не заметить такое не возможно. А узаконить - та ещё проблема.

Вопрос неоднозначный. Лебёдка конструкцией машины предусмотрена, изготовителем. Да, стоит не оригинал, но прямого запрета в правилах на установку неоригинальных запчастей нет.

В принципе, можно снизу лист поставить и с ямы ничего видно не будет. А установка стальной защиты не запрещена.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Тюм.область
  • Машина: TLC-100VX 4.7 бензин+ГБО

Возможно. Но блок соленоидов так не спрячешь. А что за лебёдка? Фото есть? Какое усилие? Выложи потом видео лебежения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.
13 минут назад, T_CRUZ сказал:

Возможно. Но блок соленоидов так не спрячешь. А что за лебёдка? Фото есть? Какое усилие? Выложи потом видео лебежения.

Блок соленоидов, в крайнем случае, снимается даже без снятия бампера. Три болта от лебёдки откручиваются и два от аккумулятора.

Лебёдка вот такая. Недостающие резинки, естественно, поставил, смазки добавил,



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: T4R(130) 3VZ-E, ручка, 95г., Simex extreme trekker; Opel Astra H 1.8, IDS+, 2007г.

@Сергей Андреевич А крюк зачем? Положи несколько шаклов в машину. Думается,  безопасней и греметь за номером не будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.
3 часа назад, Serg1256 сказал:

@Сергей Андреевич А крюк зачем? Положи несколько шаклов в машину. Думается,  безопасней и греметь за номером не будет.

С крюком и съемным номером езжу уже 2 месяца, тысяч 5 проехал - не гремит.

Повесить вместо крюка шакл - не проблема, войдет, для себя не вижу принципиальной разницы по надежности между крюком и шаклом.

Или под повышением безопасности имеете в виду переход с крюка на мягкие шаклы, чтобы полностью исключить повреждения кузова при обрыве стропы или удлинителя?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: T4R(130) 3VZ-E, ручка, 95г., Simex extreme trekker; Opel Astra H 1.8, IDS+, 2007г.

@Сергей Андреевич Сам лично видел сломаный крюк. Сломаный шакл не видел ни разу.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Усинск
  • Машина: LC-100, 1HD-FTE, 2007

Зачетно! Если созрею на лебедку, то точно на этот вариант:ok:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.

При сравнении различшый вариантов установки лебёдки выделил для себя такие преимущества вариантов:

Штатная лебедка:

+100% легальность

+Высокая надежность

+Минимальная трудоемкость монтажа.

-большая масса

-высокая цена

-изменение внешнего вида:накладка на бампер, перенос номера.

- неудобно работать со стальным тросом.



Китайская лебёдка:

+Меньшая масса

+ Меньшая цена

+ Удобный в работе синтетический трос.

+ Штатный радиопульт.

+ Стандартный вид машины.

- условная легальность установки.

- меньшая надежность.

- в разы большая трудоемкость монтажа.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ
06.07.2020 в 10:34, Сергей Андреевич сказал:

Высокая надежность



06.07.2020 в 10:34, Сергей Андреевич сказал:

меньшая надежность.

На сегодня это различие уже не факт. И не потому, что китайские стали лучше :) А вот разница в цене - убийственная.

06.07.2020 в 10:34, Сергей Андреевич сказал:

неудобно работать со стальным тросом.

Никто не мешает его выбросить и намотать синтетику. Для меня стальной проще (тоже пользую лебеду 1-2 раза в год), его обслуживать не надо. Почти.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.
1 час назад, электроник сказал:



На сегодня это различие уже не факт. И не потому, что китайские стали лучше :) А вот разница в цене - убийственная.

Никто не мешает его выбросить и намотать синтетику. Для меня стальной проще (тоже пользую лебеду 1-2 раза в год), его обслуживать не надо. Почти.

После стального троса края барабана, корпус лебедки со стороны троса сильно царапаются и синтетику уже не намотать, лохматиться будет.хотел я на УАЗе со стального троса на синтетику перейти, но очень уж страшной лебедка стала.



По надежности, сам конструктив японской лебедки с сальниками и маслом в картере, объективно надежнее китайского варианта со смазкой и на пластиковых втулках.

Другой вопос, а надо ли это при 1-2 использованиях в год?

Поэтому и выбрал китайца.



Стальной трос имеет два неоспоримых преимущества перед синтетикой:

1. Не боится ультрафиолета.

2. Не боится замораживания при преодолении бродов зимой.( Для меня это крайне редкий случай)

Изменено пользователем Сергей Андреевич

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: LX-450, 1FZ-FE, ГБО, 35АТ
10 минут назад, Сергей Андреевич сказал:

Не боится замораживания при преодолении бродов зимой.( Для меня это крайне редкий случай)

А на зиму ты лебёдку снимаешь? Такая зима, с дождями и потопами, как прошлая... Не говоря уже о том, что у нас в Мск всегда на дорогах мокро и лужи. Даже в минус 30 :)

А по замене на синтетику согласен, надо это делать сразу на новой лебеде.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.
9 часов назад, электроник сказал:

А на зиму ты лебёдку снимаешь? Такая зима, с дождями и потопами, как прошлая... Не говоря уже о том, что у нас в Мск всегда на дорогах мокро и лужи. Даже в минус 30 :)

А по замене на синтетику согласен, надо это делать сразу на новой лебеде.

Каждую зиму на 23 февраля в лес ездим на 2-3 дня. Не зависимо от температуры. Бывало и +4, бывало и -30С. Там- то лебедка и бывает нужна. Но, пока везёт, броды зимой не попадались. 😁

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: ТЛК 100 VX-R , продаю
06.07.2020 в 10:34, Сергей Андреевич сказал:

Штатная лебедка:



-изменение внешнего вида:накладка на бампер, перенос номера.

внешний вид можно изменить легко

вместо родных роликов ставишь клюз , бампер обычный , номер на место и все и лебедь родная и внешка обычная




12 часов назад, Сергей Андреевич сказал:

а надо ли это при 1-2 использованиях в год?

как раз таки надо. чтобы не было сюрприза ввиде куска ржавой железяки под бампером , когда вдруг раз в год залебедится понадобилось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: М.О. восток
  • Машина: TLC 105

Джип без лебедки, деньги на ветер...,в лес не съездить...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: ТЛК 100 VX-R , продаю
1 час назад, кедр сказал:

Джип без лебедки,

Так она никуда не делась , стоит на месте и когда надо используется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: М.О. восток
  • Машина: TLC 105

Так у тебя правильный джип...:buzz:,что и всем советую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: TLC100 VX 4,7 2005г.
3 часа назад, AZIAT сказал:

внешний вид можно изменить легко

вместо родных роликов ставишь клюз , бампер обычный , номер на место и все и лебедь родная и внешка обычная




как раз таки надо. чтобы не было сюрприза ввиде куска ржавой железяки под бампером , когда вдруг раз в год залебедится понадобилось.

Крюк за номером спрятан? Или ниже номера? На фото не видно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: ТЛК 100 VX-R , продаю
2 часа назад, Сергей Андреевич сказал:

Крюк за номером спрятан? Или ниже номера? На фото не видно.

За номером

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
