Разбираем рулевой редуктор с ГУР.

Рекомендованные сообщения

  • Откуда: Екатеринбург
  • Машина: HZJ73 ZX, АКПП A440F ECT, diff lock, Aisin winch,полный сток

Пока не забыл:

Порядок установки ремкомплекта на редуктор нового образца. ( с картинками)

[attachmentid=10467]

[attachmentid=10472]

Разбираем:

Редуктор сразу должен быть в центральном положении. Так будет проще.

1. Снимаем сошку. Ищем подходящий сьемник, в особо тяжелых случаях придется греть горелкой.

2. Выкручиваем 4 болта верхней крышки и начинаем ВКРУЧИВАТЬ регулировочный болт пока крышка не снимется. Выливаем всю жижу из него, понимаем - что даже десятикратная смена жидкости не вымоет окончательно редуктор - по причине того что изза формы корпуса в нем копится все как в отстойнике а каналы для жидкости проходят сверху и через саму полость идет только обратка.

Меняем уплотнение крышки.

3. выкручиваем пробку под шестигранник - крышку плунжера, достаем пружину плунжер и его основание. Промываем, меняем уплотнение.

[attachmentid=10474]

4. Достаем выходной вал.

[attachmentid=10468]

5. Откручиваем крышку распределителя.[attachmentid=10469] Аккуратно, через верхнюю крышку, придерживая гайку за 3 зуба пальцем от проворота вытаскиваем пару винт-гайка за рулевой вал. Иначе винт из этой гайки вывернется и на стол вывалятся 44 шарика. dead.gif

[attachmentid=10470]

[attachmentid=10471]

[attachmentid=10473]

Чтобы загнать их обратно : откручиваем два винта которые держат трубку-канал для шариков, снимаем трубку - она раскроется на две половинки. Вставляем винт в гайку, совмещаем с ближайшим отверстием первый виток винта. Начинаем туда бросать шарики, одновременно вворачивая винт в гайку. Бросаем до тех пор пока шарики не появятся в дальнем отверстии. (по инструкции должно войти 33 шарика. Сразу останавливаемся). Берем одну половинку трубки, кладем оставшиеся 11 шариков, закрываем второй половиной. Чтобы шарики не выпадывали - можно их склеить литолом, мы сделали проще - прилепили на трубку магнит.

Вставляем трубку с шариками на место - закрепляем штатной скобой. В дальнейшем при сборке аккуратно следим чтобы опять винт из гайки не вывернулся.

6. Меняем резино-фторопластовое уплотнение на гайке-цилиндре. И крышке распределителя, а также соединительных каналов.

[attachmentid=10476]

Оцениваем состояние самого гидроцилиндра, в случае глубоких задиров узел все таки придется менять.

[attachmentid=10475]

7. Меняем уплотнение выходного вала. Резиновое кольцо, фторопластовое поджимается стальной шайбой и стопорным кольцом. Сальник пока не ставим.

Оцениваем состояние подшипников.

[attachmentid=10477]

8.Вставляем узел распределителя назад предварительно намазав все декстроном и аккуратно заправляя фторопластовое кольцо.

9. Крепим крышку распределителя, вращая вал устанавливаем гайку-цилиндр в среднее положение.

10. Собираем на место плунжер.

11. Устанавливаем выходной вал. Три зуба выходного вала должны встать на три зуба гайки-цилиндра.

12. Устанавливаем верхнюю крышку

13. Ставим сальник выходного вала, убедившись что фторопластовое кольцо на месте.

14. Ставим редуктор, прокачиваем, проверям.

Вроде ничего не забыл. Может кто сальник на рулевом валу менял, дополняйте, как - от чего подходит.














Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Санкт-Петербург
  • Машина: TLC-BJ75 (было BJ40, HJ60-2шт, LJ70, HZJ80, HDJ80-FT, LJ-79, RAV4) а также есть: MB Sprinter 2шт, VW Crafter,VW Amarok

молодец!

Хорошая инструкция, всё понятно и красиво!

Перенести бы эту тему в раздел "Инструкции" или закрепить....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow СВАО
  • Машина: Toyota Land Cruiser 80 VX 1FZ FE АКПП и больше ничего. GPS N55.88615 E37.69314

Господа а у нас с вами (машинка TCL 80) ГУРы различаются? или хоть чем то схожи? можно ли эту инструкцию применять на 80?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: HZJ73 ZX, АКПП A440F ECT, diff lock, Aisin winch,полный сток

Продолжение.

Затраты времени - 2 часа с перекурами.

ГУРЫ:

60, 70, 80 по устройству абсолютно одинаковые.

1. Но на 60-ках узел распределителя разборный, то есть там где у нас литая крышка - там стоит гайка с уплотнением и можно поменять сальник на рулевом валу. Больше отличий я не увидел

2. 70-тки. Редуктора по креплению и параметрам подключения рукавов абсолютно одинаковые. Но у тяжелых 70-ок редуктор имеет обратное вращение, то есть при повороте руля по часовой стрелке, сошка движется против. Технически отличие только в направлении резьбы рулевого винта и гайки-гидроцилиндра.

3. 80-ки устройство такое же, но крепления не сравнивал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: г. Москва ВАО Преображенка
  • Машина: 130 4Runner 92 г.р. дв 3VZ-Е МКПП блокировки АРБ, бампер АРБ, торсионы ОМЕ, 35/12,5 БФГ МТ Шнорхель Лебедка Соме Up 9,5 i для говен Симекс Экстрем, 185 4Runner TRD Supercharger лифт 2"

Отличный матерьял ok.gif

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Moscow СВАО
  • Машина: Toyota Land Cruiser 80 VX 1FZ FE АКПП и больше ничего. GPS N55.88615 E37.69314

спасибо! однозначно в инструкции!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: HZJ73 ZX, АКПП A440F ECT, diff lock, Aisin winch,полный сток

Дополнения из архива по замене сальника на рулевом валу

http://www.land-cruiser.ru/Forum/index.php...opic=9750&st=15

http://www.land-cruiser.ru/Forum/index.php...opic=9750&st=15

Его каталожный номер - 90311-19002

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Екатеринбург
  • Машина: HZJ73 ZX, АКПП A440F ECT, diff lock, Aisin winch,полный сток

Продолжение, замена сальника на рулевом валу. Заказываем сальник - его номер 90311-19002.

шарики придется все таки высыпать.

берем корпус распределителя с винтом

[attachmentid=10470]

и откручиваем внешнюю шайбу с помощью отвертки или любым подходящим предметом.

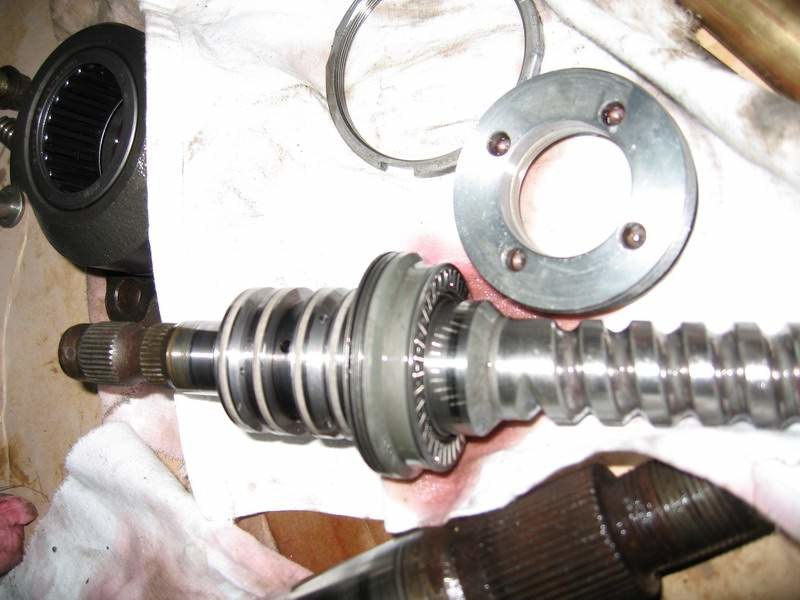

Видим гайку с 4 отверстиями - которая держит вал в корпусе. Откручиваем - мы использовали подходящую трубу надетую на червяк к которой приварили 4 куска гвоздя.
