  • Откуда: Чита
  • Машина: prado 71, prado 120
1 час назад, Fly-fisher сказал:

Контакты, идущие на обмотки моторчиков, между собой могут прозваниваться только через обмотки моторчиков. При снятых хабах не должны. На массу не должен прозваниваться ни один из контактов обмоток. Чаще всего пробой на массу происходит внутри цапфы. Снимите хаб, отключите разъем за ступицей и прозванивайте.

В хабе всё хорошо, прозваниваются провода, идущие с блока, цеплял цешку на фишку за колесом и под бачком, причина где-то под капотом или в салоне.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: TLC KZJ78
7 часов назад, Javier сказал:

В хабе всё хорошо, прозваниваются провода, идущие с блока, цеплял цешку на фишку за колесом и под бачком, причина где-то под капотом или в салоне.

То есть в линиях обмотки моторчика пробой на массу и между собой на участке от блока до расширительного бачка? При всех остальных разомкнутых разъемах?

10 часов назад, Javier сказал:

Действительно оказалось не в них, прозваниваются контакты между собой и на массу в фишке со стороны блока, проверил до фишки под расширительным бачком, дальше не успел. Направьте где искать пробой, пожалуйста.

То есть от бачка и до контактов токосъемных колец (при снятых хабах) нет пробоя на массу  между собой?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Чита
  • Машина: prado 71, prado 120
21.10.2019 в 07:16, Fly-fisher сказал:

То есть в линиях обмотки моторчика пробой на массу и между собой на участке от блока до расширительного бачка? При всех остальных разомкнутых разъемах?

То есть от бачка и до контактов токосъемных колец (при снятых хабах) нет пробоя на массу  между собой?



Так не прозванивал. Прозвонил на штекере на колесе (в сторону блока), потом на бачке (в сторону блока), в обоих случаях звонится. Отдельно участок колесо-бачок не звонил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: TLC KZJ78
4 часа назад, Javier сказал:

Так не прозванивал. Прозвонил на штекере на колесе (в сторону блока), потом на бачке (в сторону блока), в обоих случаях звонится. Отдельно участок колесо-бачок не звонил.

Разъем с блока управления был снят?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Чита
  • Машина: prado 71, prado 120
4 часа назад, Fly-fisher сказал:

Разъем с блока управления был снят?

Нет, не добрался до блока ещё

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Иркутск
  • Машина: TLC KZJ78

Нужно прозвонить провода при разомкнутых разъемах. Каждый должен иметь проводимость при прозвонке от разъема к разъему, при этом не должен иметь проводимости с соседними проводами и массой. Проверять с неразомкнутыми разъемами контрпродуктивно. Во-первых невозможно локализовать неисправный участок, во-вторых внутри блока в неактивном состоянии все линии скорее всего сидят на массе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Чита
  • Машина: prado 71, prado 120

Ок, а есть фото блока и распиновки разъёмов на нём?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Чита
  • Машина: Toyota Land Cruiser Prado 78

Есть ли различие в хабах/муфтах у "легких" и "тяжелых" 70ках?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва, ЮАО
  • Машина: HZJ-77, 97 г., HDT, 37x12,5x16
6 часов назад, Akage Nanashi сказал:

Есть ли различие в хабах/муфтах у "легких" и "тяжелых" 70ках?

Если в электрических,то есть. На тяжелых 24 вольта. На легких - 12.

По конструктиву одинаковые

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Алматы
  • Машина: TLC 78
On 11/5/2016 at 9:37 PM, stass_03 said:

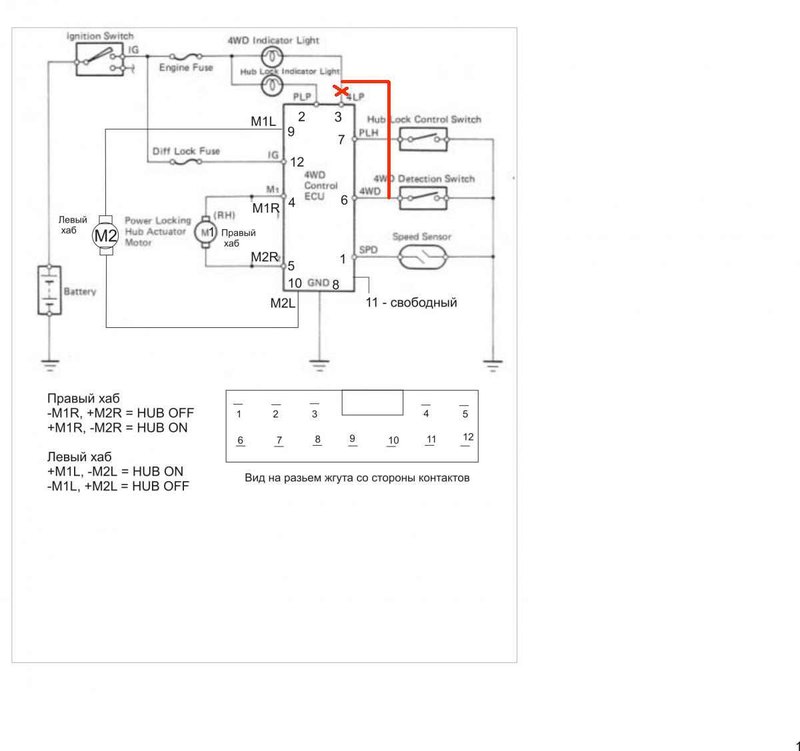

с какого-то 92-го года пошли блоки электроХАБов с диагностикой. Варианта 2:

- выкинуть блок, поставив нужные перемычки

Вроде так...

post-6868-0-29088800-1478360559_thumb.jp

- поставить блок с ЛТЕ например.







уверены? комп должен проверять эл. нагрузку на проводах моторчика, а по этой схеме не так

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

по какой этой схеме?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
