ТЛК 70 . Руль справа налево . Исправляю косяки литовских умельцев.

Рекомендованные сообщения

  • Откуда: Сочи Красная Поляна
  • Машина: Lexus LX570 Luxury 5s

Приехала  ко мне  70 ка короткая  с  диагнозом - "Что-то сильно на кочках стучит и  руль бьет , видимо умер рулевой демпфер" .

Поднял машину  на  подьемнике . И  моему  взору  отрылась картина ,  писанная  народными умельцами с далекой Литвы ( машина была там куплена и пригнана  в  Абхазию).

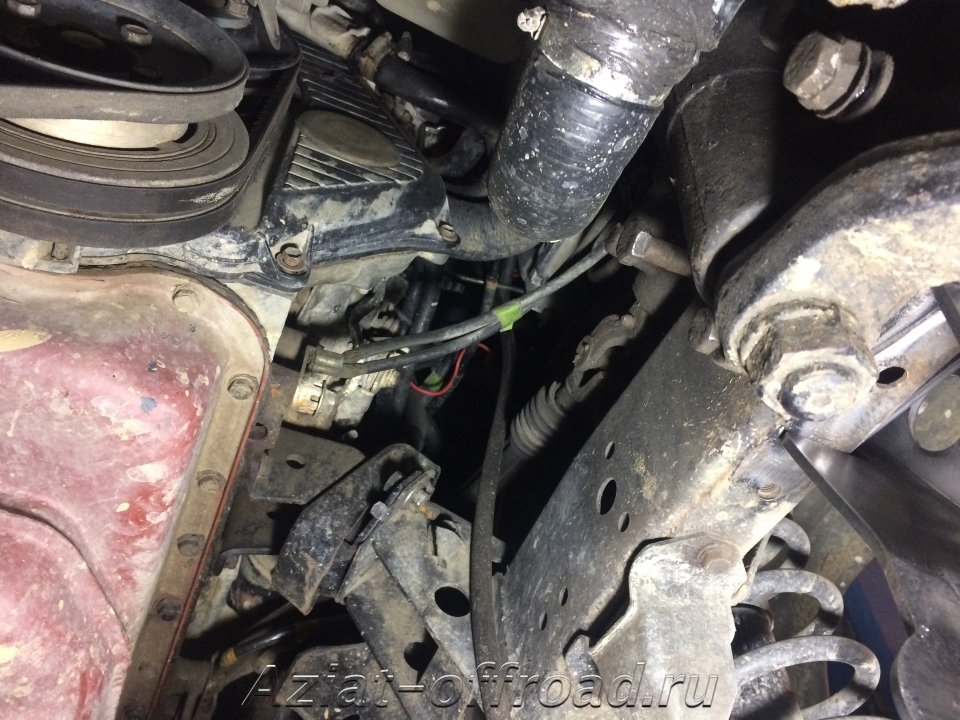

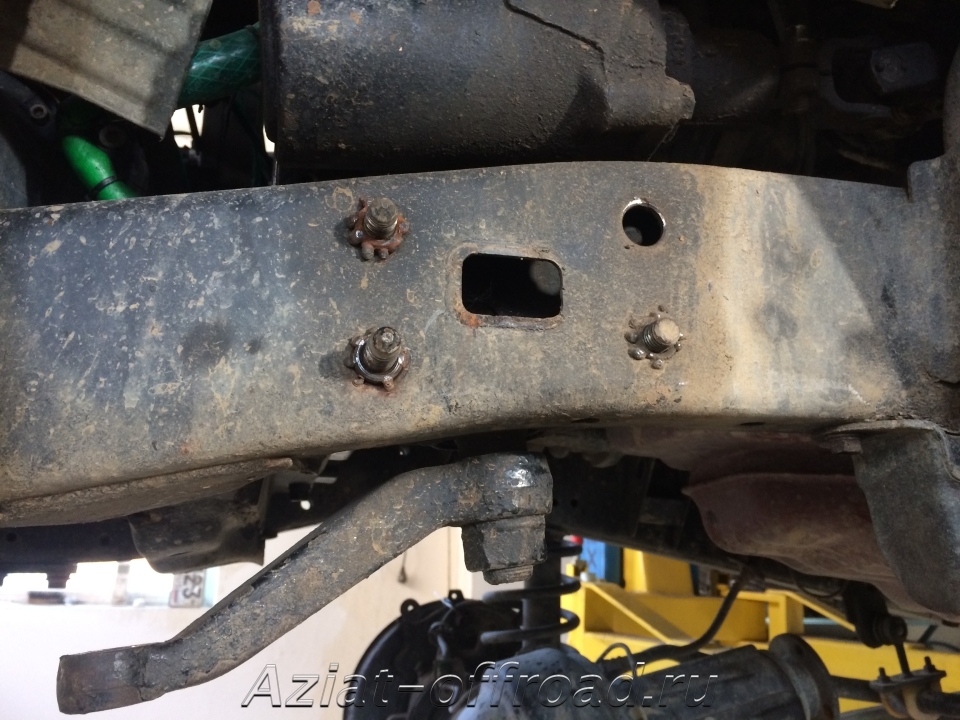

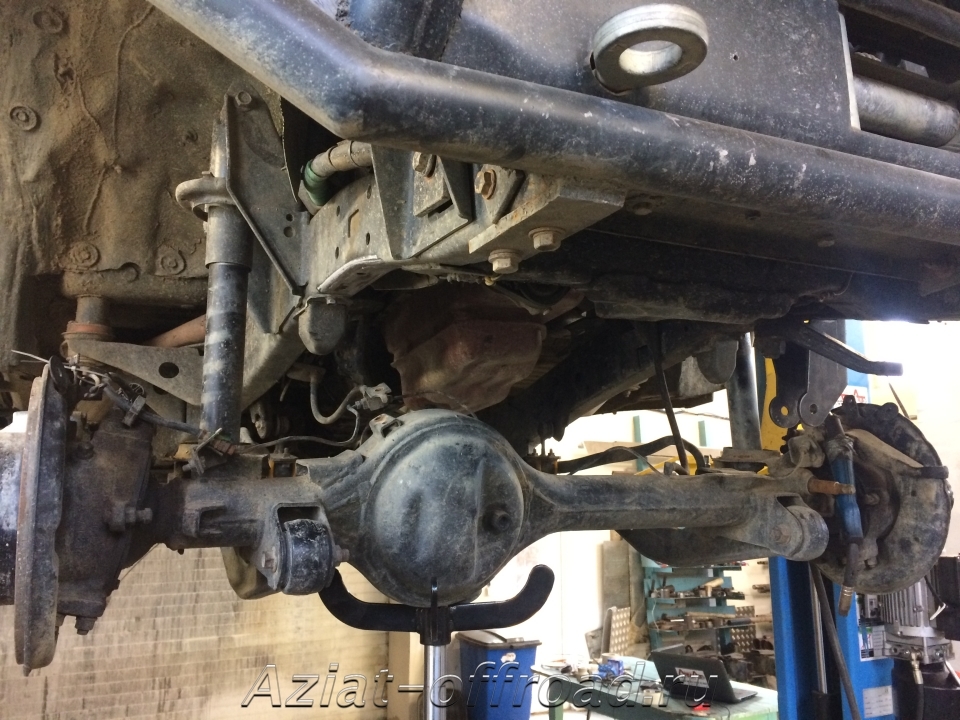

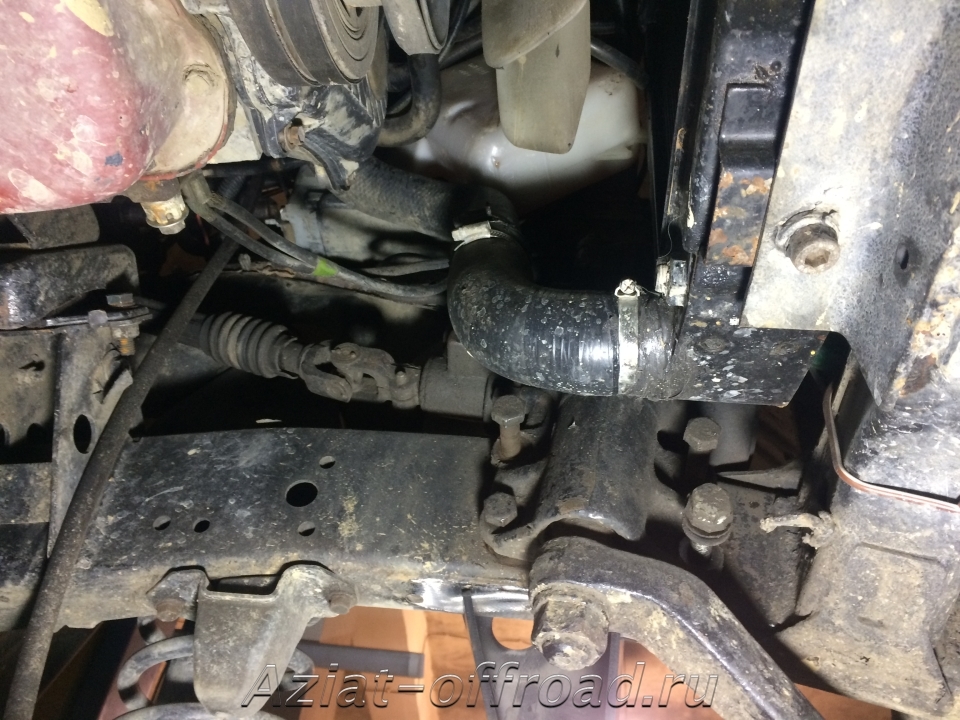

Рулевой  редуктор перенесен справа налево и установлен в штатные  отверстия изнутри  рамы . Места там  валом , так как насос гур стоит справа .

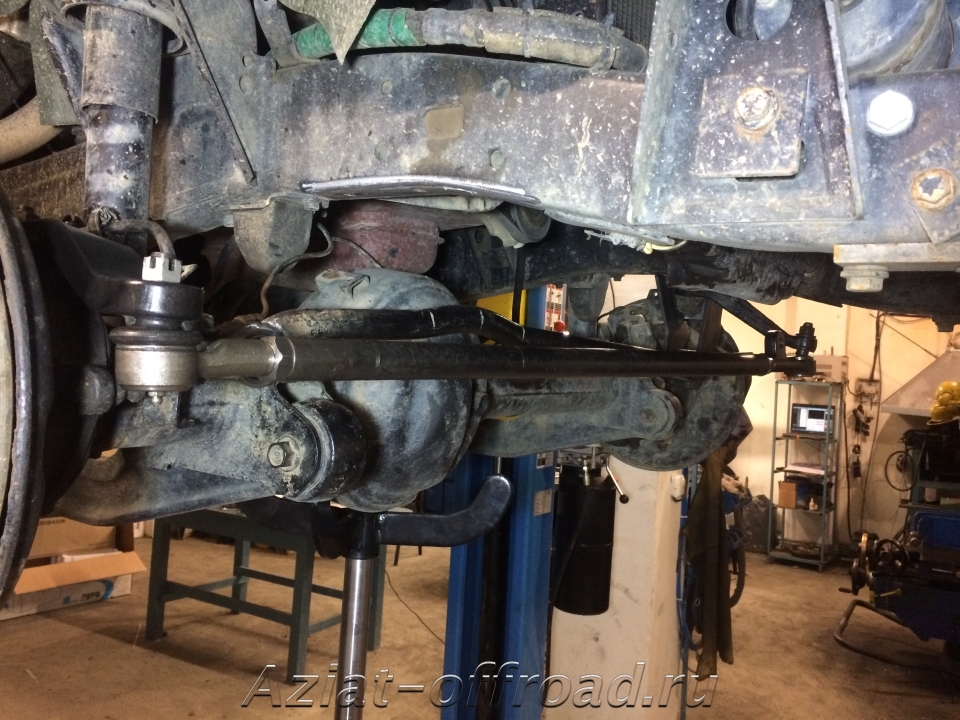

А  вот с панарой  и  рулевой тягой  особо не  заморачивались. Естественно никакой демпфер никогда  не  сможет справится  с  такой  системой рулевого управления . В общем  надо все  исправлять .

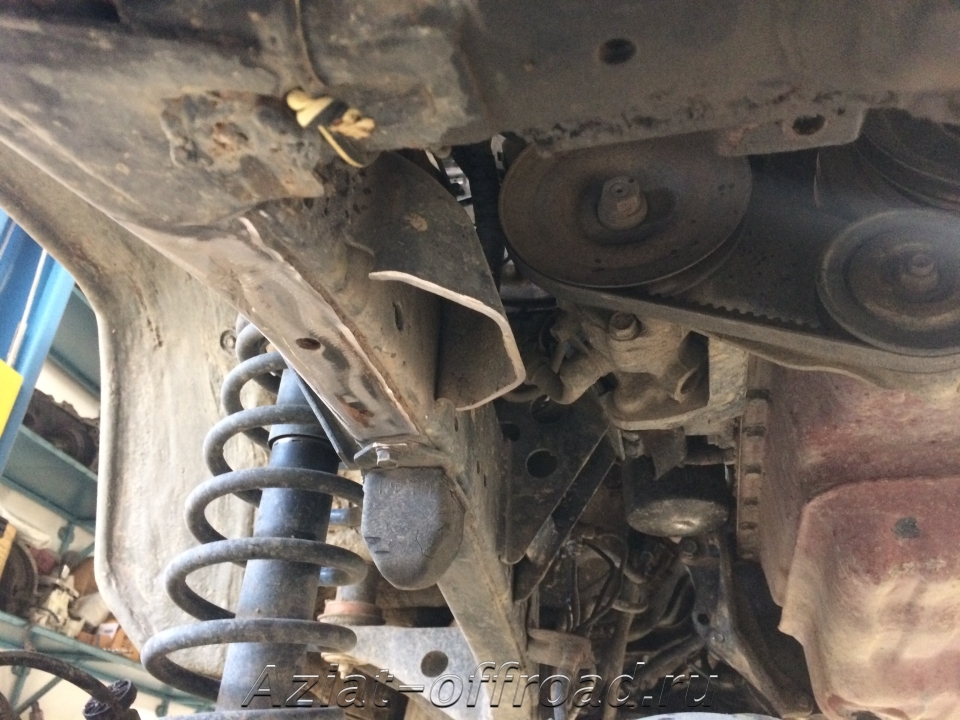

Срезал кронштейн панары с правой  стороны



Снял  тягу  рулевую  и панару .

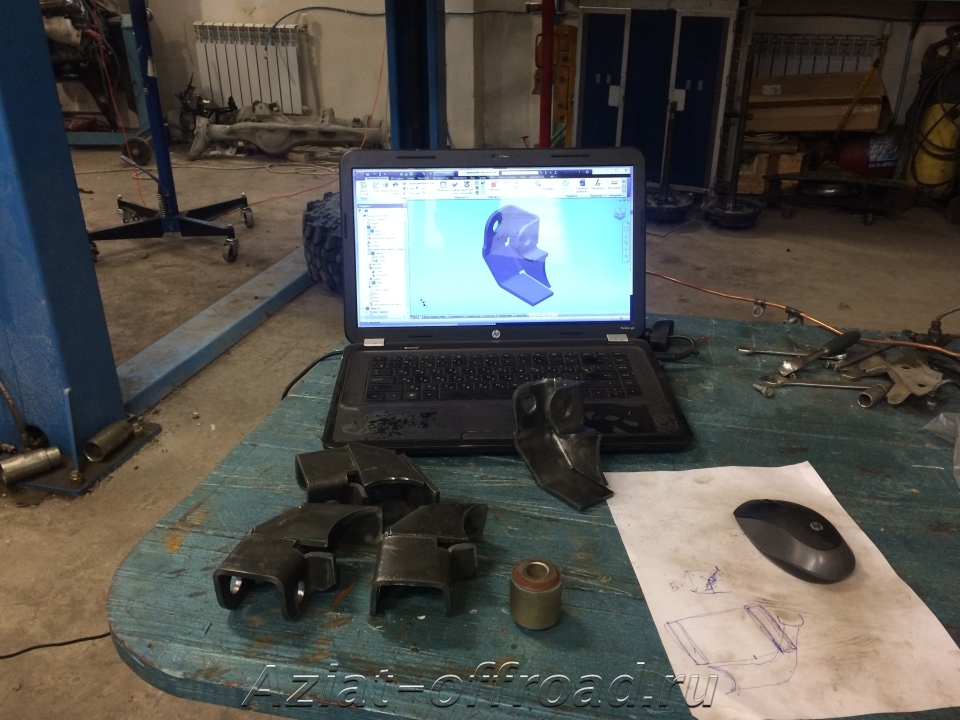

Нарисовал чертеж нового кронштейна - накладка на  раму  и сам кронштейн

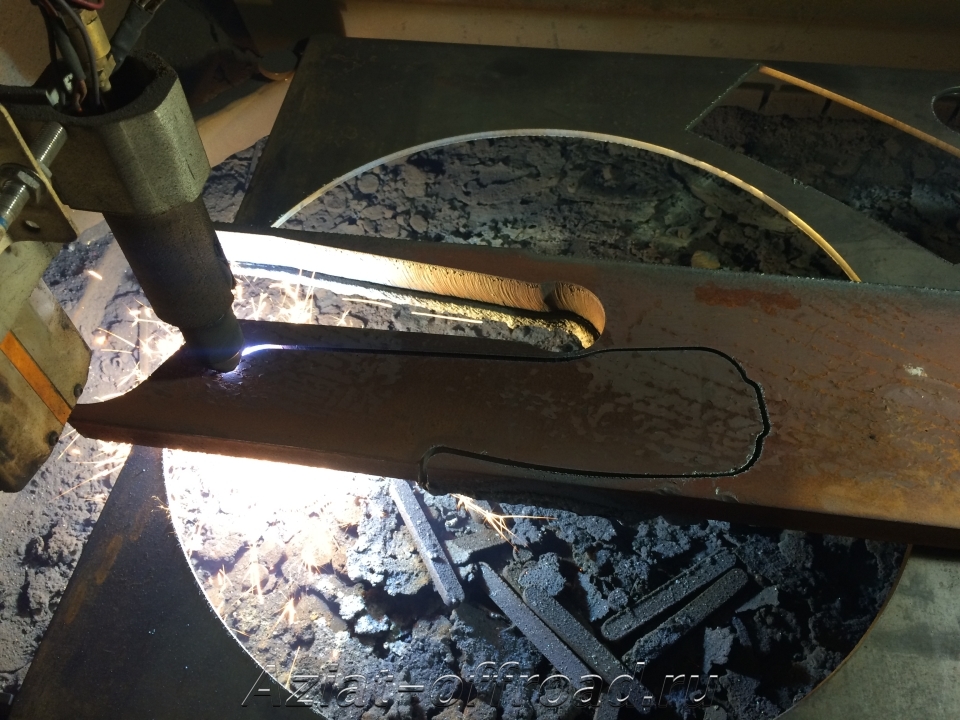

Режу  на чпу плазме


Гну .

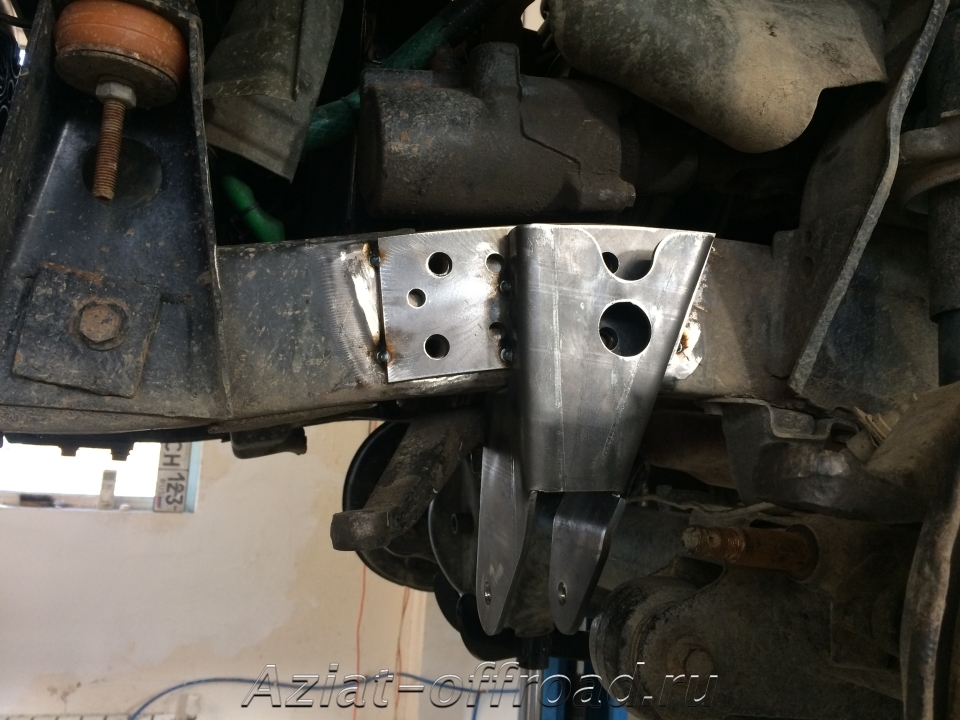

Прихватываю на место


Нашлась ошибка  в  чертеже .  Перечерчиваю ,  снова  режу , гну  примеряю.





Изменено пользователем AZIAT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: Lexus LX570 Luxury 5s

Исправил чертеж , вырезал и согнул новые  детальки .  Поставил на место

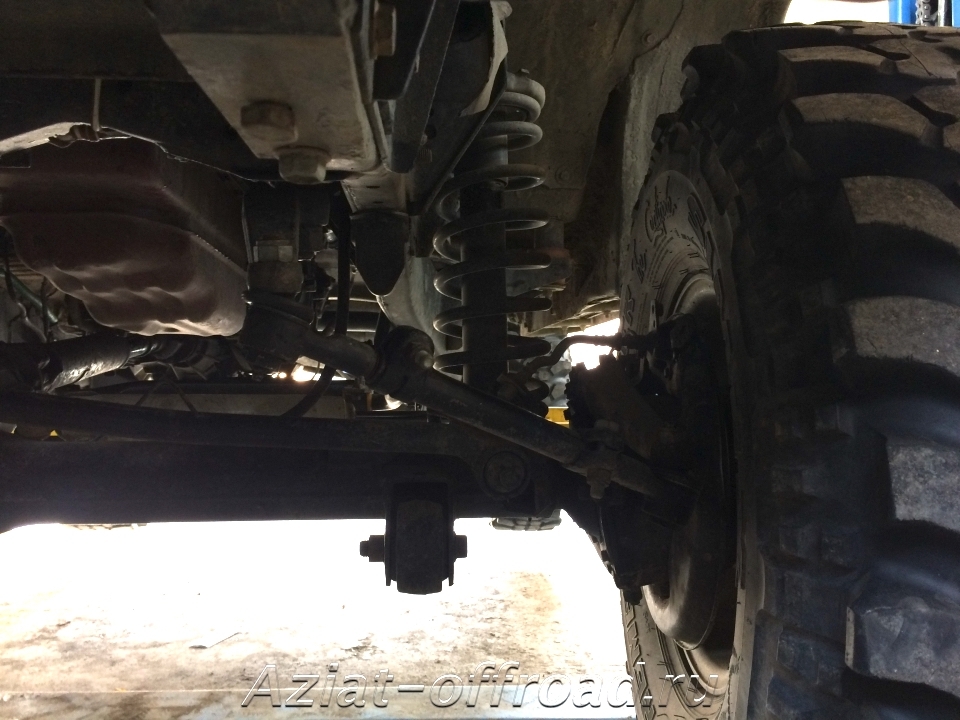

Далее снимаю пружины  передние  , для удобства  работы  с  подвеской  и прикидываю как  будет  располагаться  тяга панары.

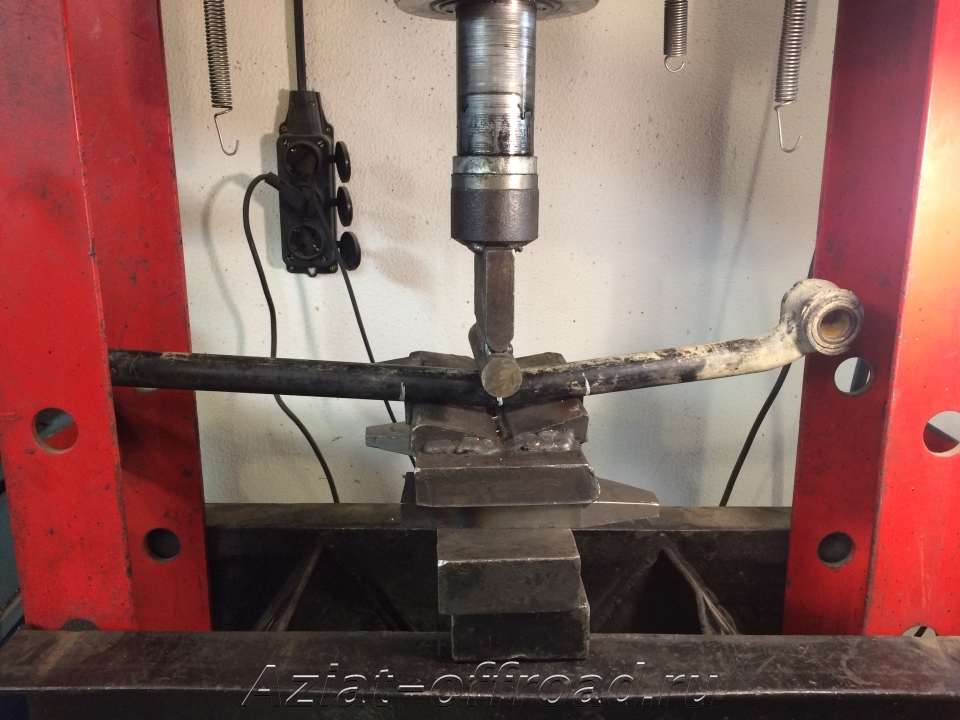

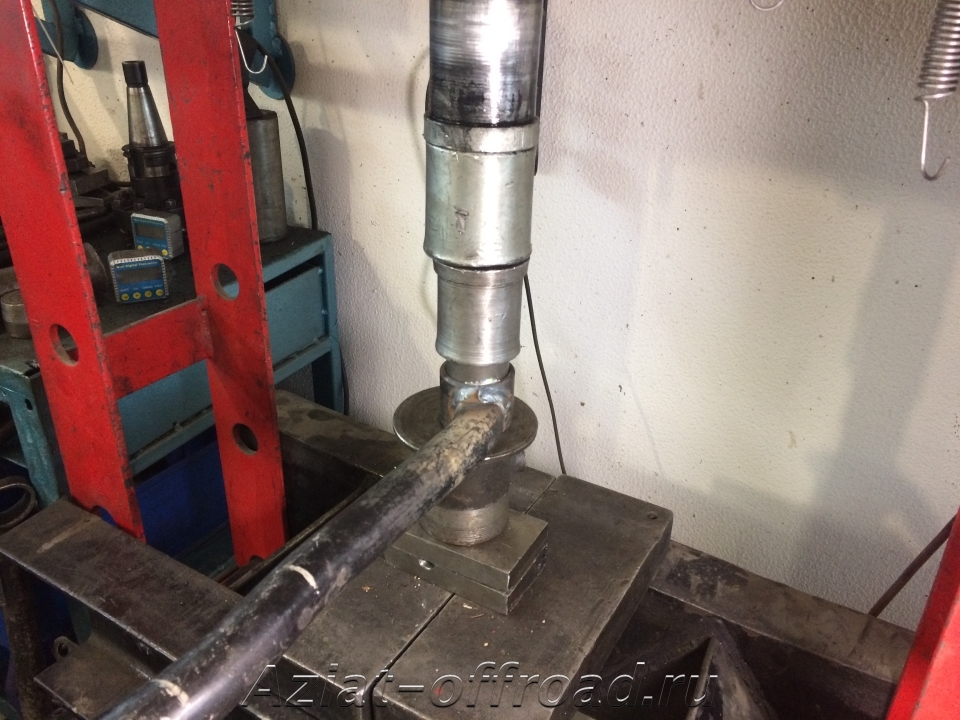

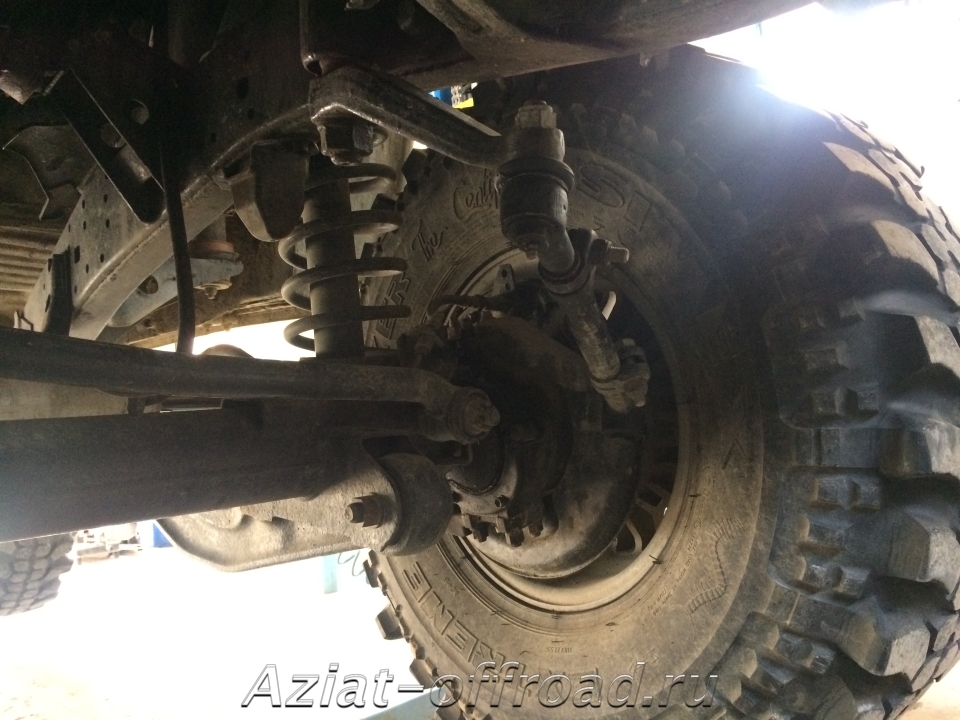

Праворукая  тяга имеет не правильную форму  для  леворукого расположения и пересекается  с корпусом  редуктора , поэтому  на прессе придаю тяге  новую форму,  делать это можно без проблем , так  как  тяга  полнотелая  по стали по свойствам примерно как  ст20 . В  общем гнется  без каких либо проблем.


В процессе  работы  с тягой  решил заменить на ней  архаичный  двусоставной  сайлетнблок  на   обычный  резинометаллический .

Применить решил сайлентблок  от задней  панары. Процесс  не сложный .

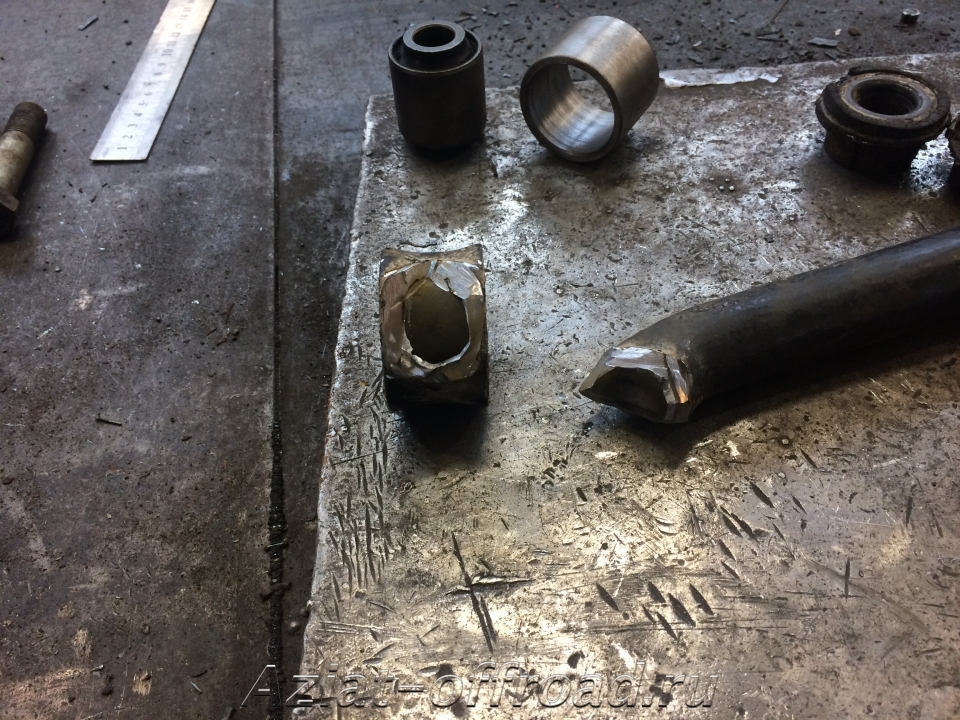

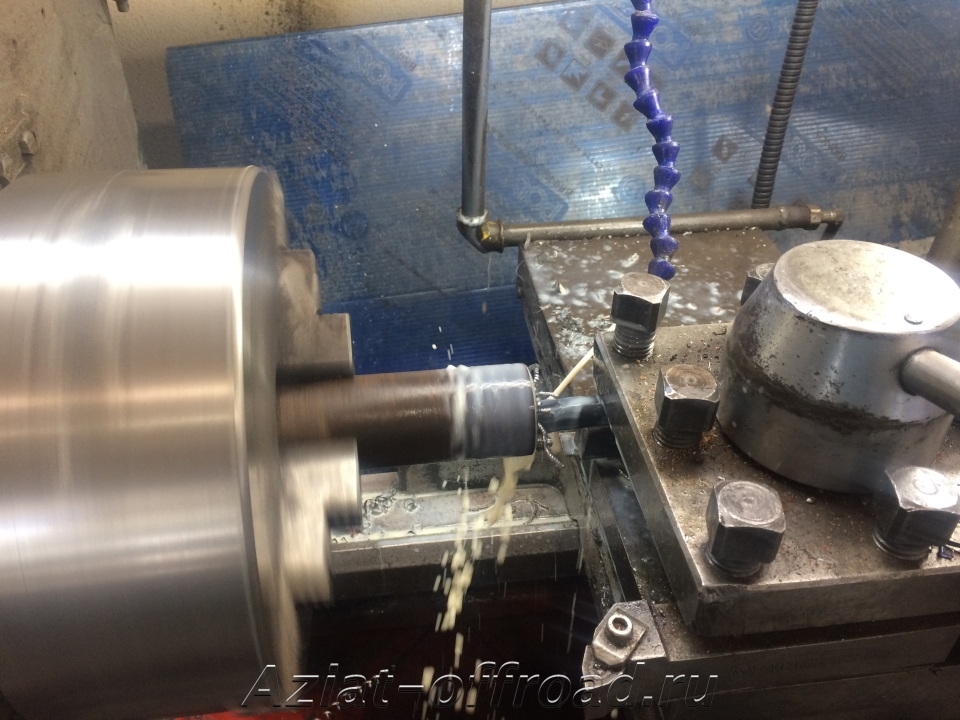

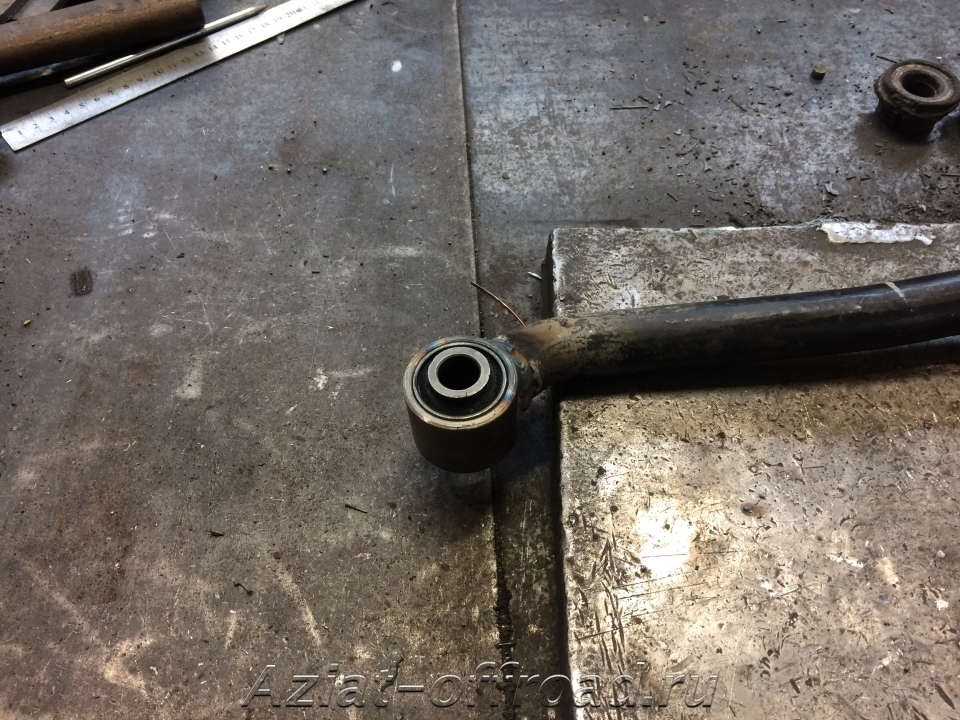

Срезаю кольцо с  тяги , точу новое кольцо , привариваю и запрессовываю новый сайлентблок








Рулевая  тяга больной  тойоты  и  здоровой. :dead:

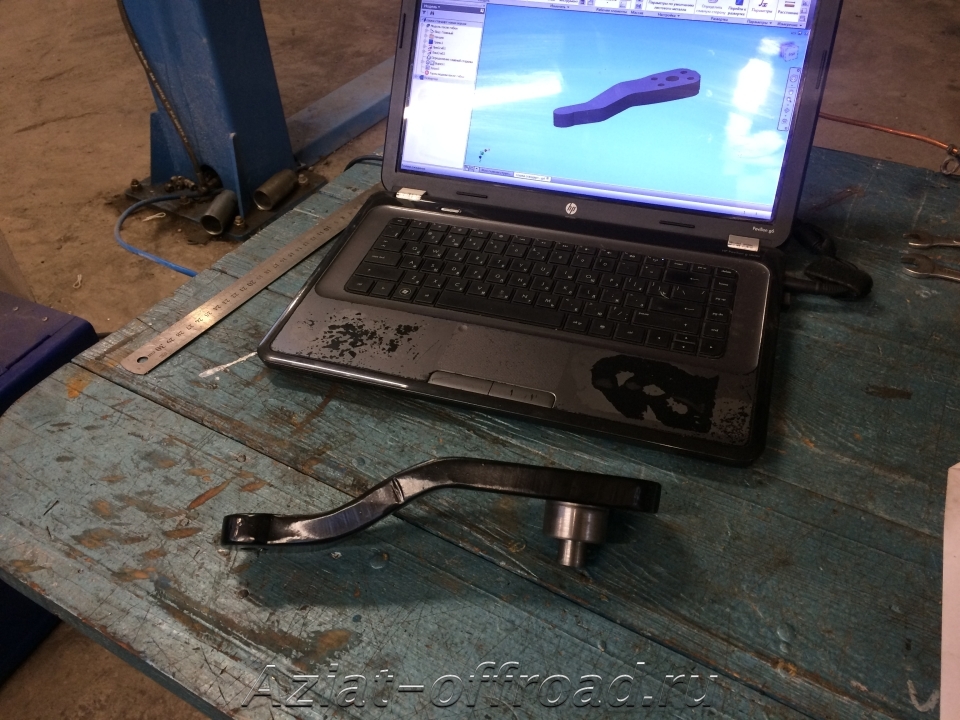

Для  установки  рулевой  тяги требуется  рулевая сошка  на  правом кулаке , поэтому  приступаю к  ее изготовлению

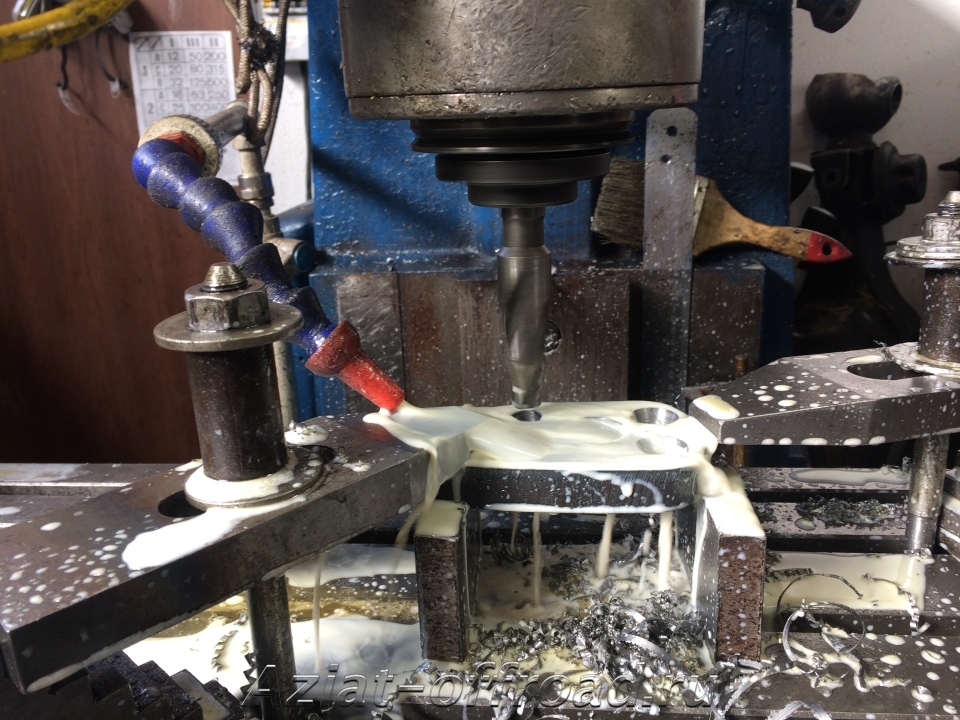

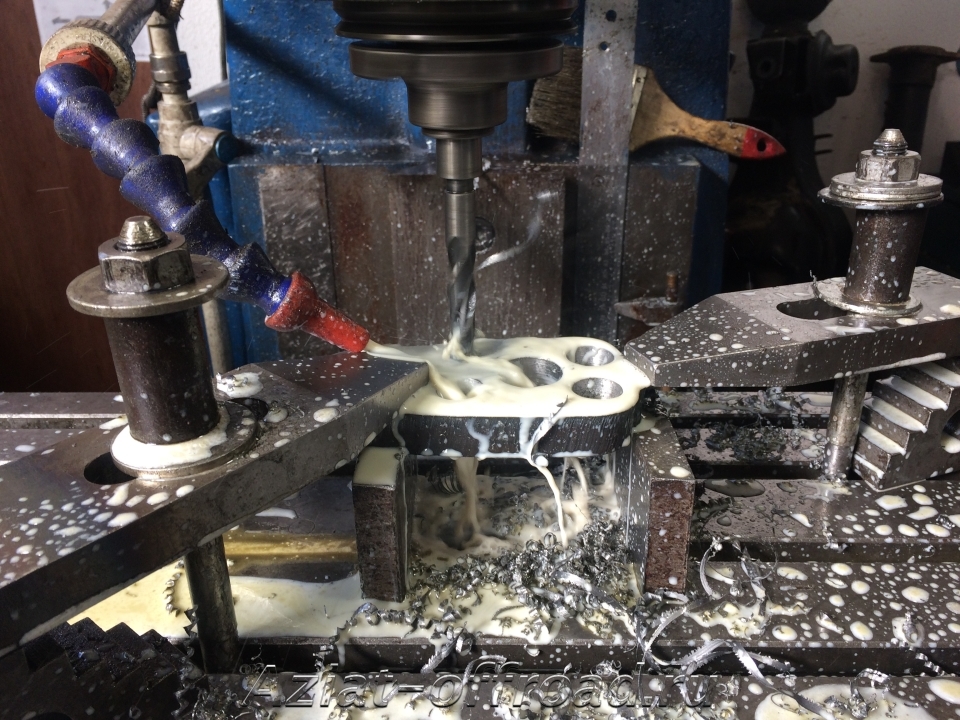

Режу  заготовку

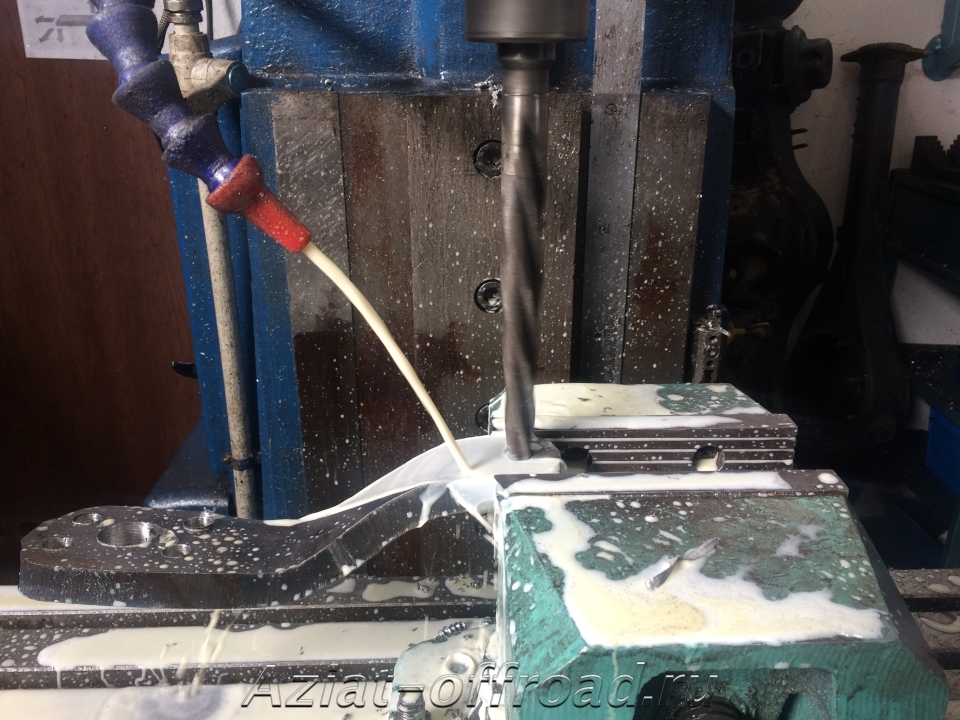

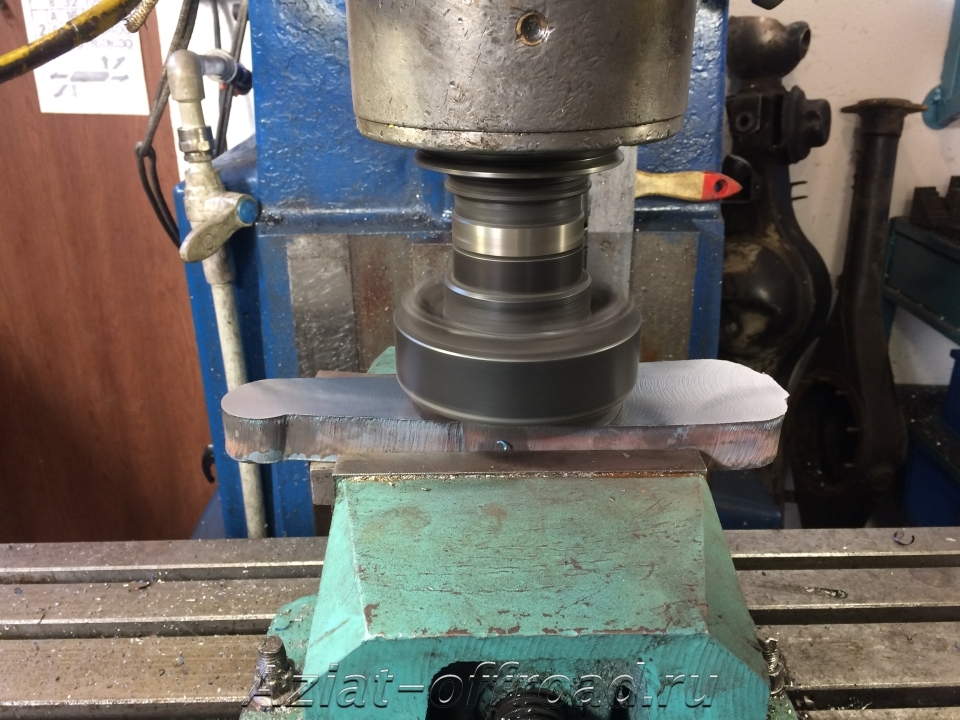

Дальше  точим , сверлим ,  красим и получаем  сошку  для  правого кулака под стандартную подвеску

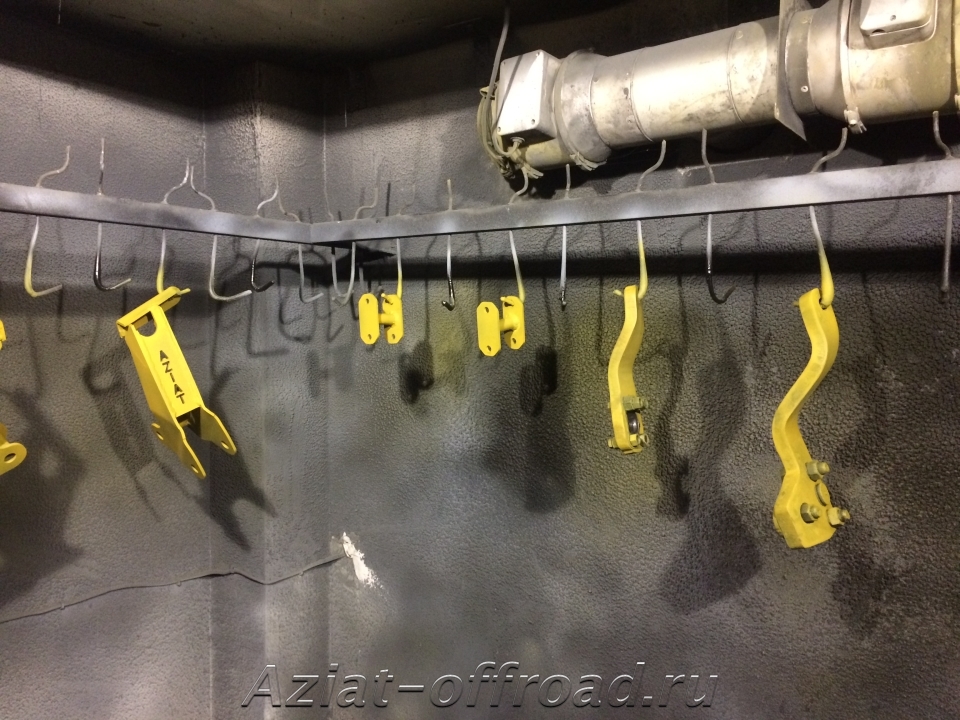

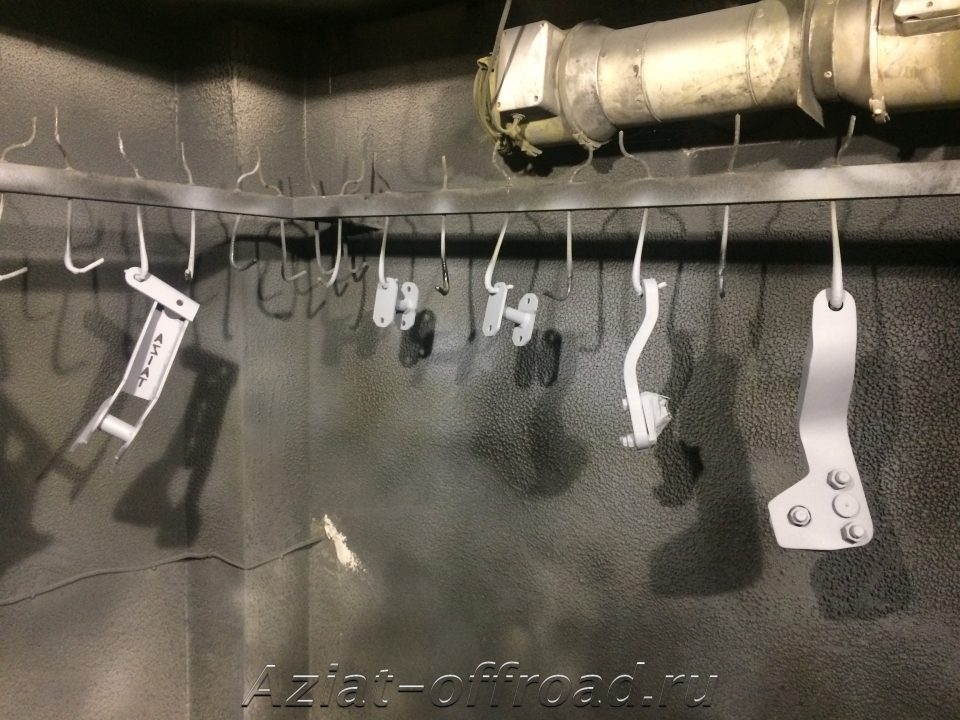

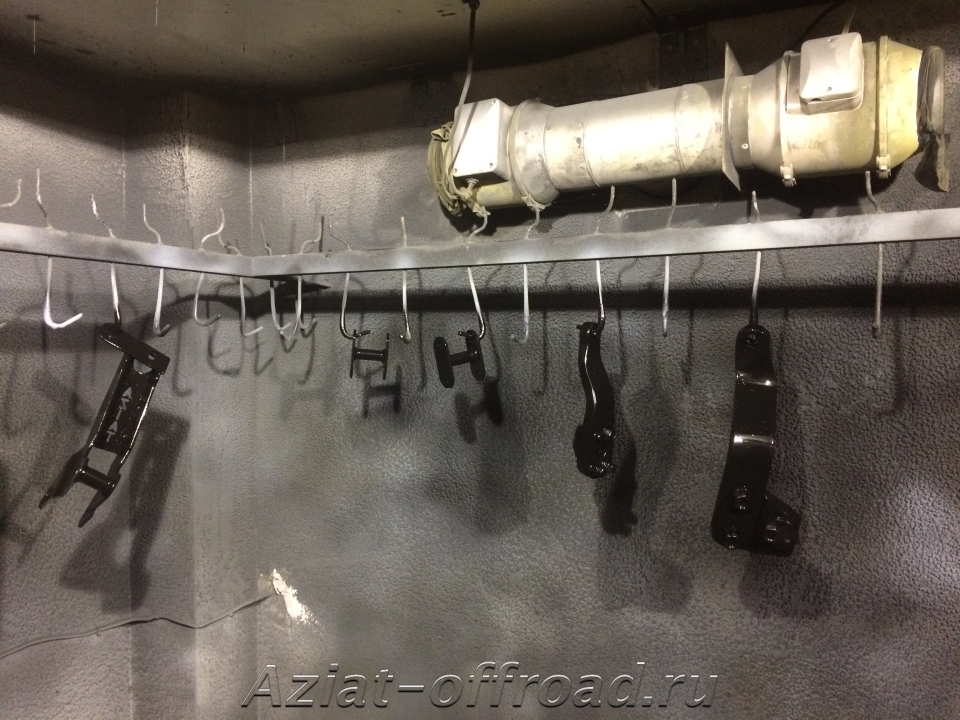

красим в  три этапа - кислотный  грунт , акриловый грунт , акриловая краска.

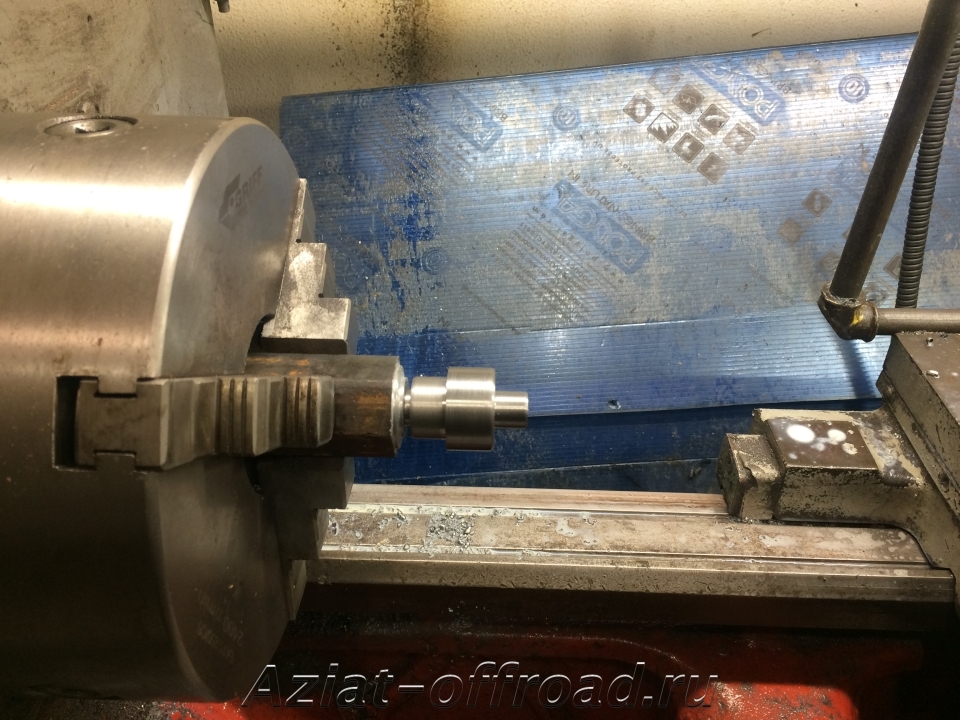

Пока  краска  сохнет , выточил шкворень

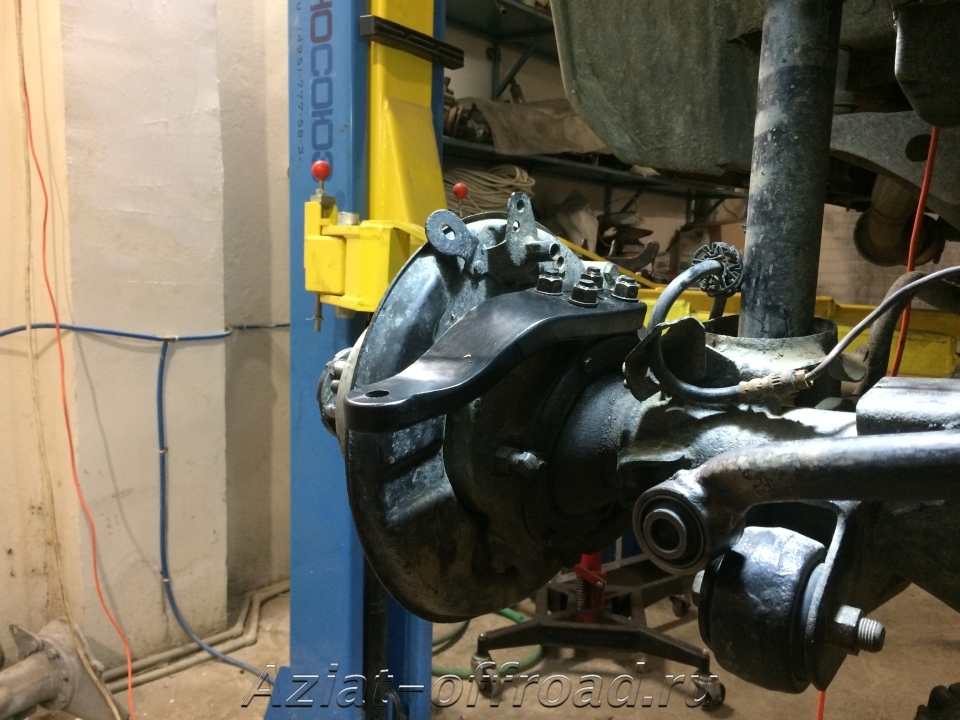

и получаем  сошку  для  правого кулака под стандартную подвеску  , ну и ставим  ее на место .







Изменено пользователем AZIAT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: Lexus LX570 Luxury 5s

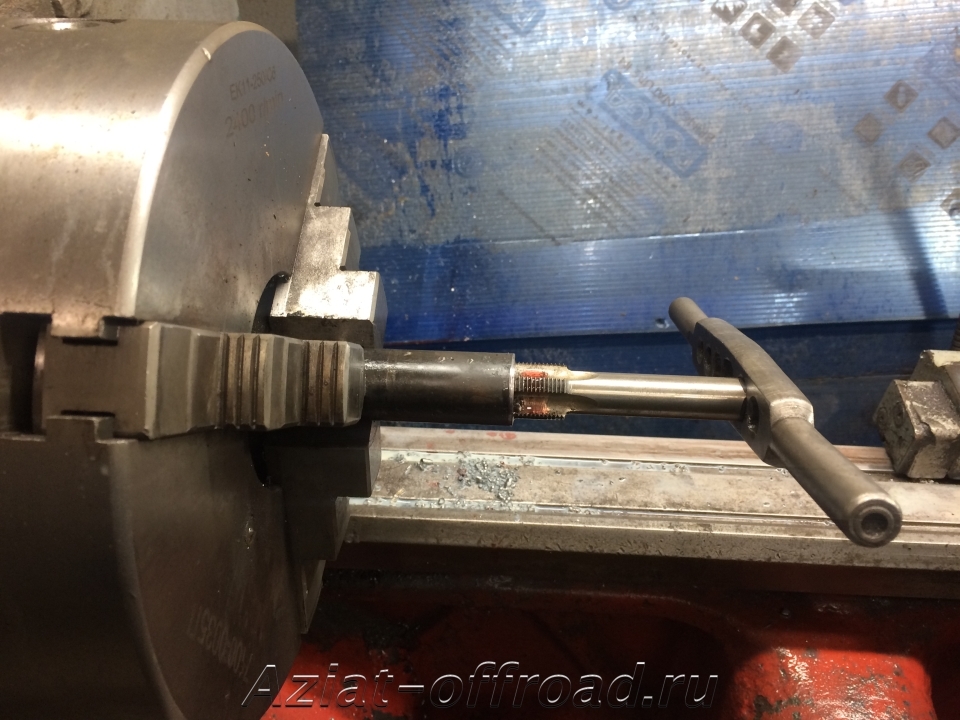

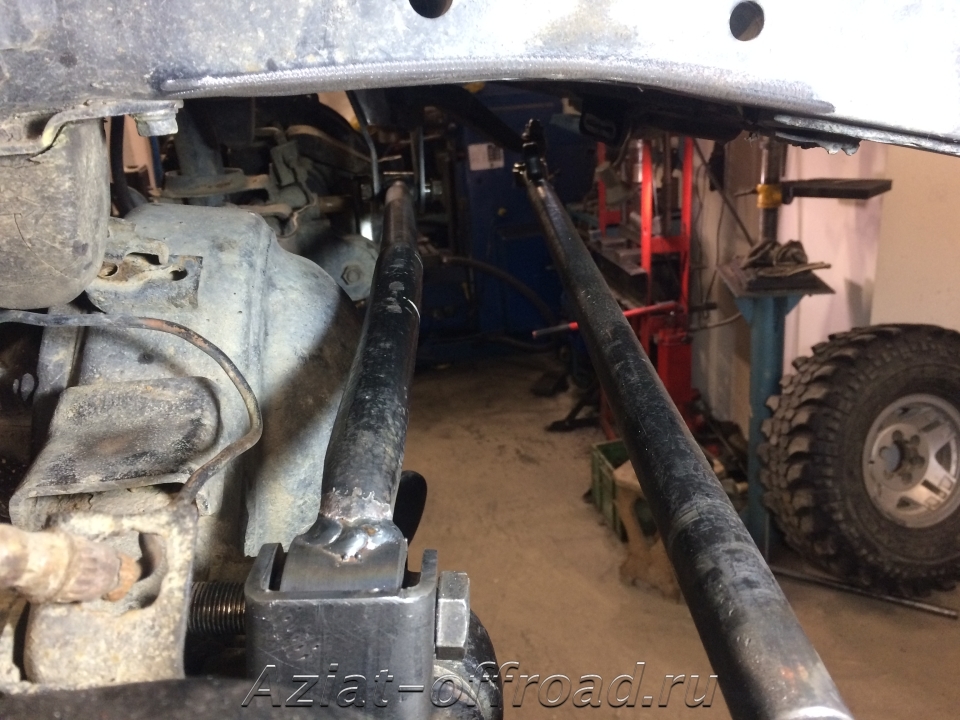

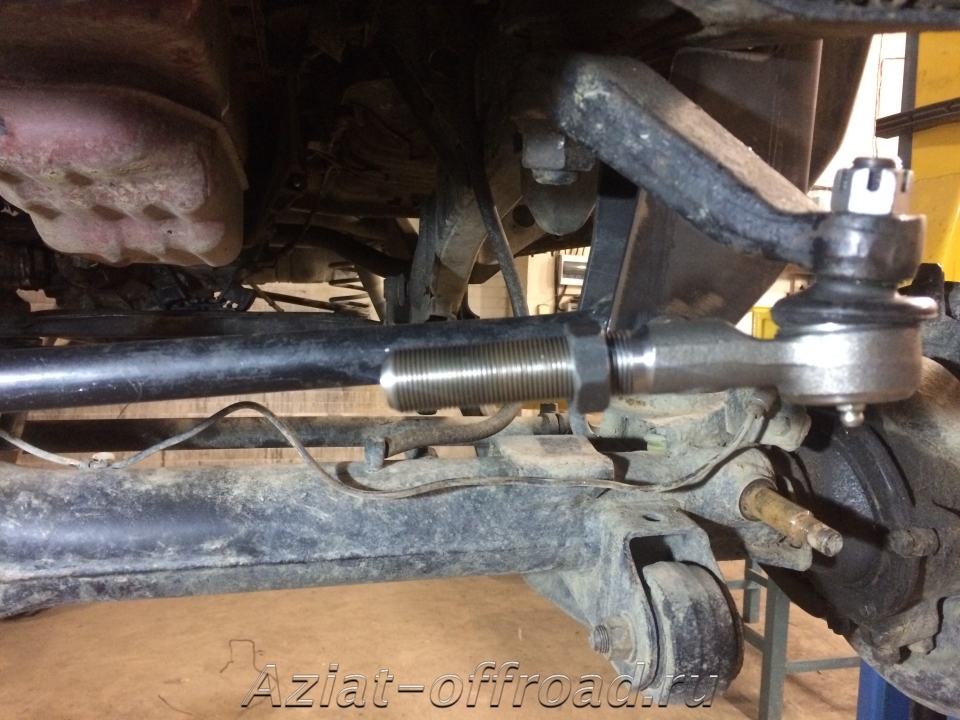

Примеряю тягу рулевую , подгоняю длину  .  Хомутов тойотошных у  меня  не было в  наличии  , зато есть станок токарный , поэтому  точу контргайки .




После  изготовления  тяги , можно уже  делать кронштейн панары  на мосту .

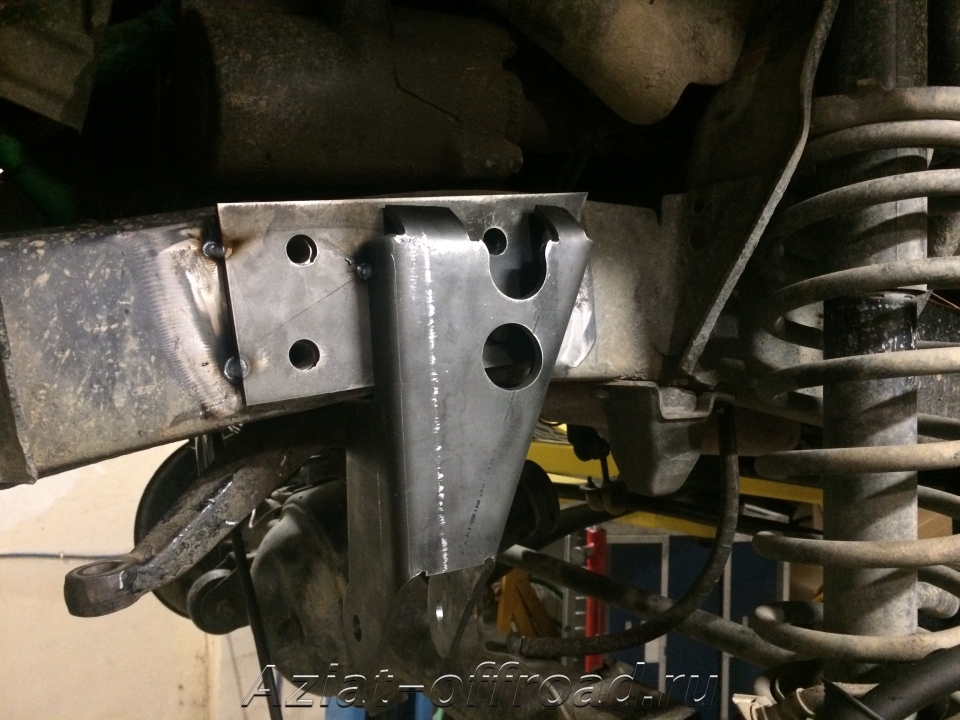

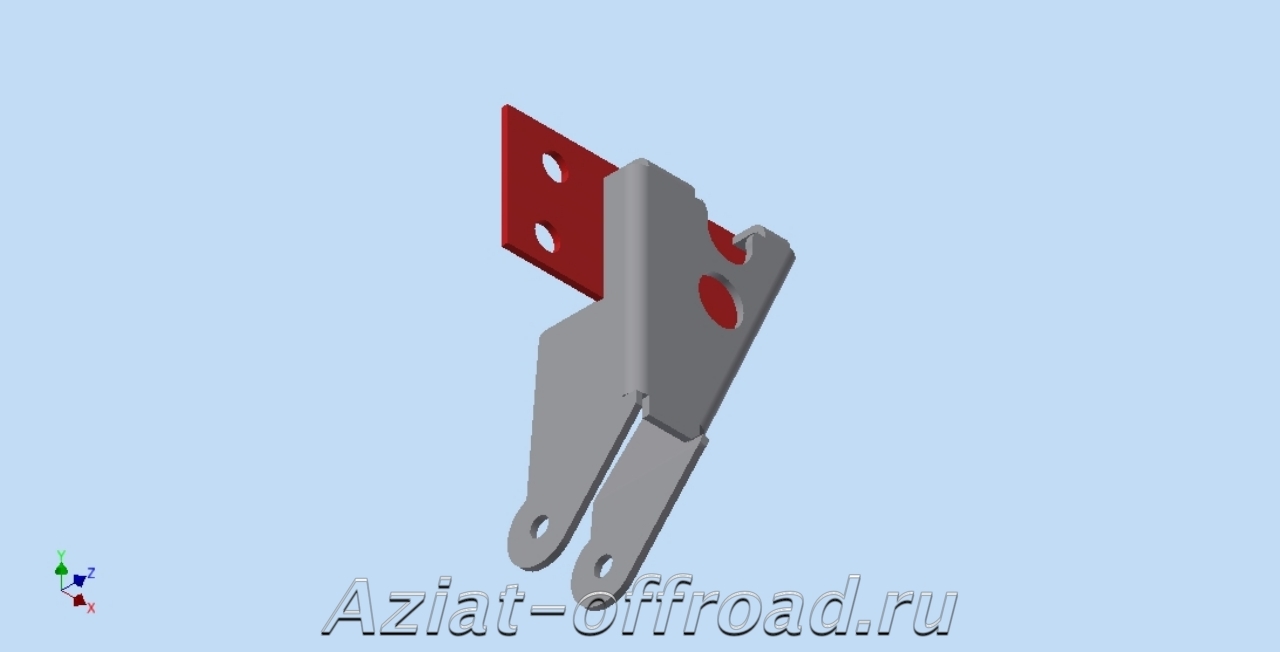

Снова  чертим , режем  , гнем и  с четвертого раза получаем  кронштейн панары на  мост для стандартной  подвески.

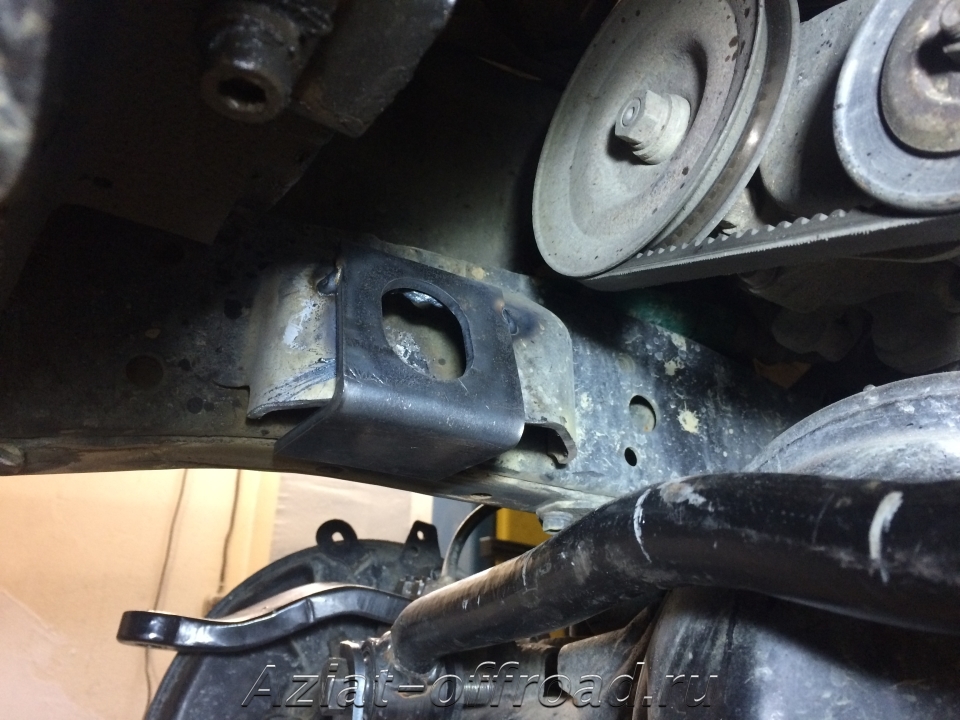

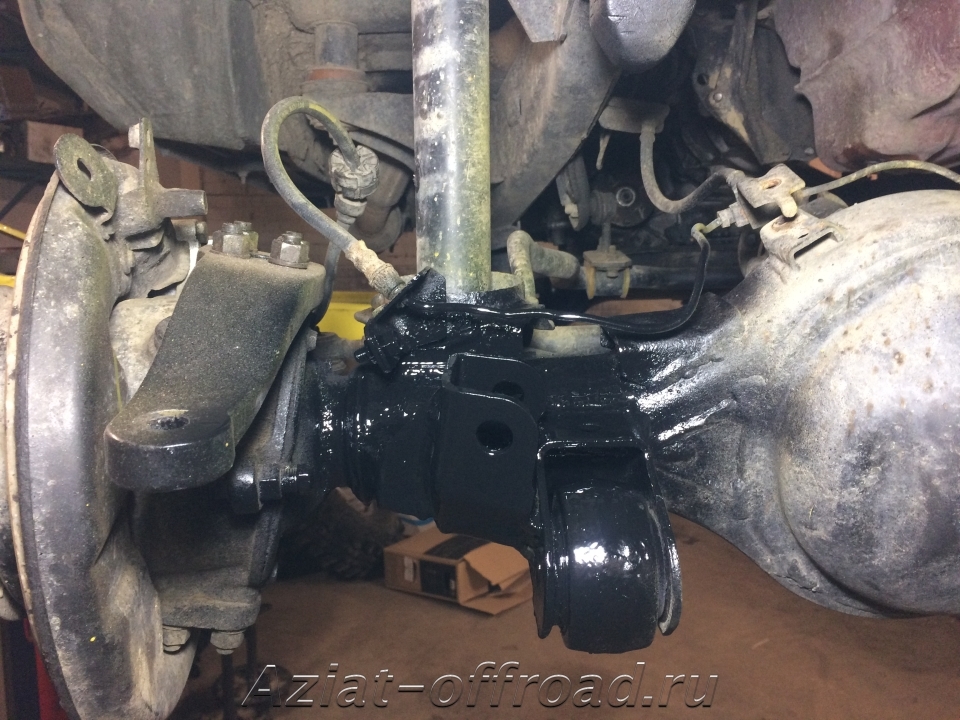

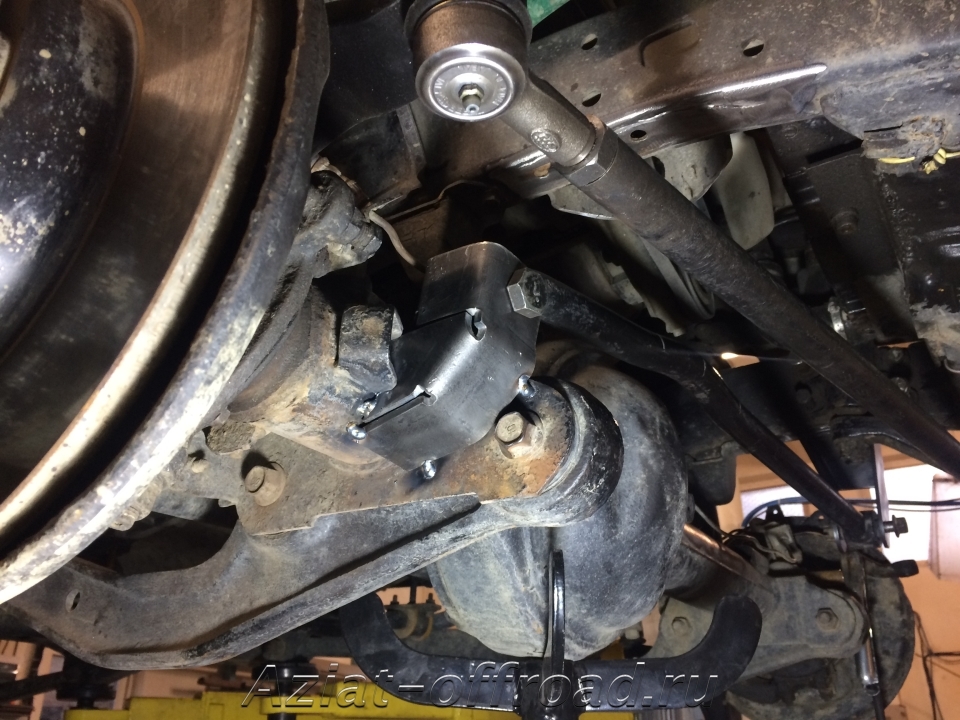

Ставим его на место

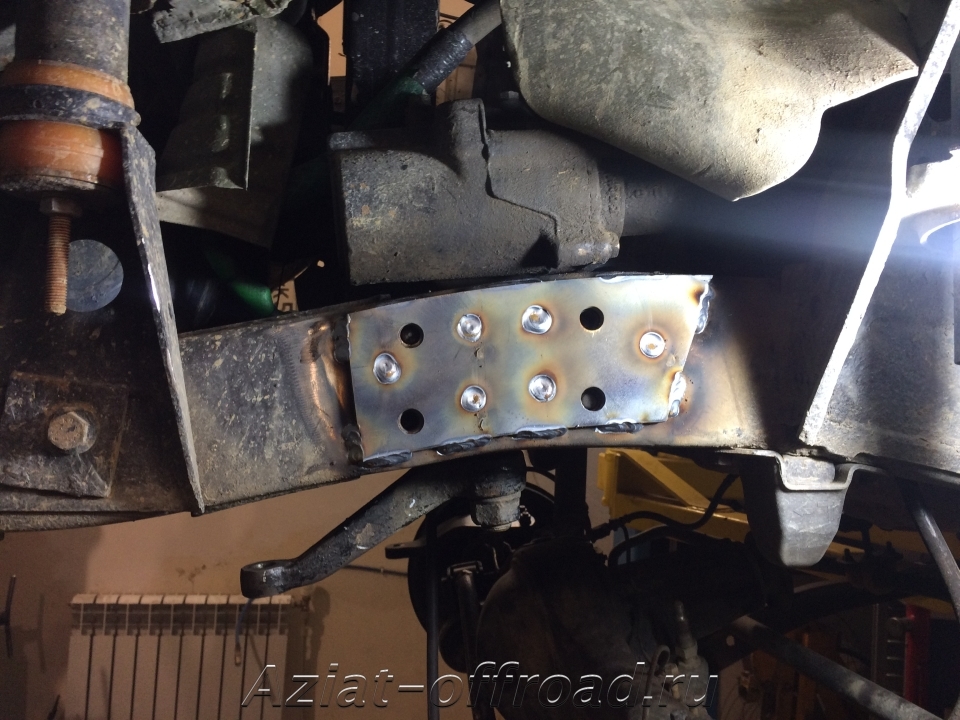

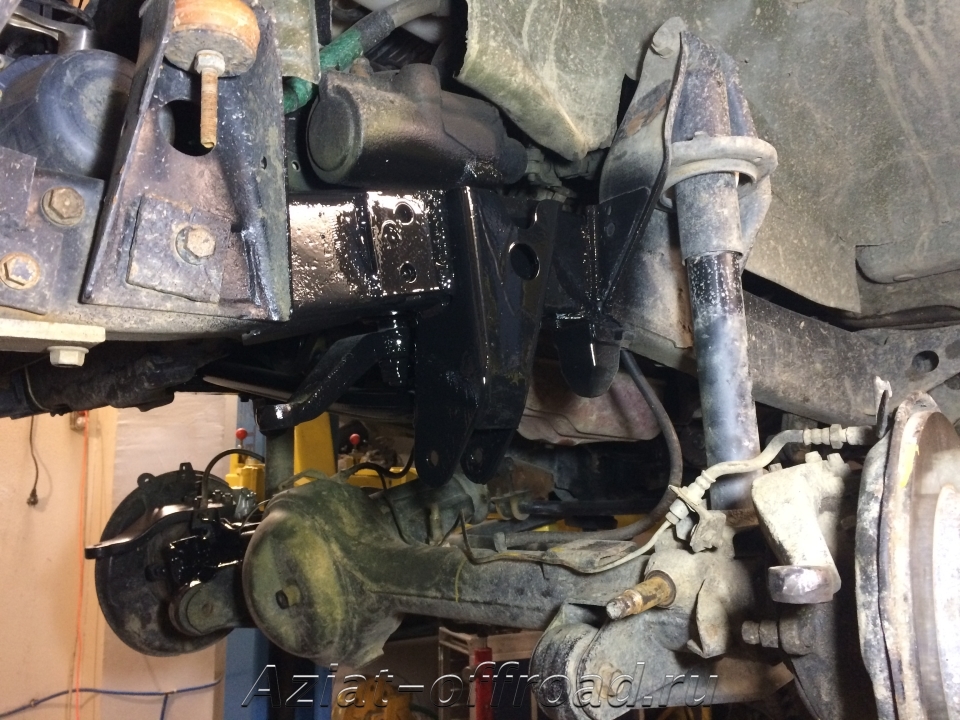

Теперь надо усилить кронштейн панары на раме , для этого с  правой  стороны  рамы к  остаткам  старого кронштейна панары  привариваю  уголок с  отверстием под трубу , Ставлю трубу  и  обвариваю капитально все  детали.

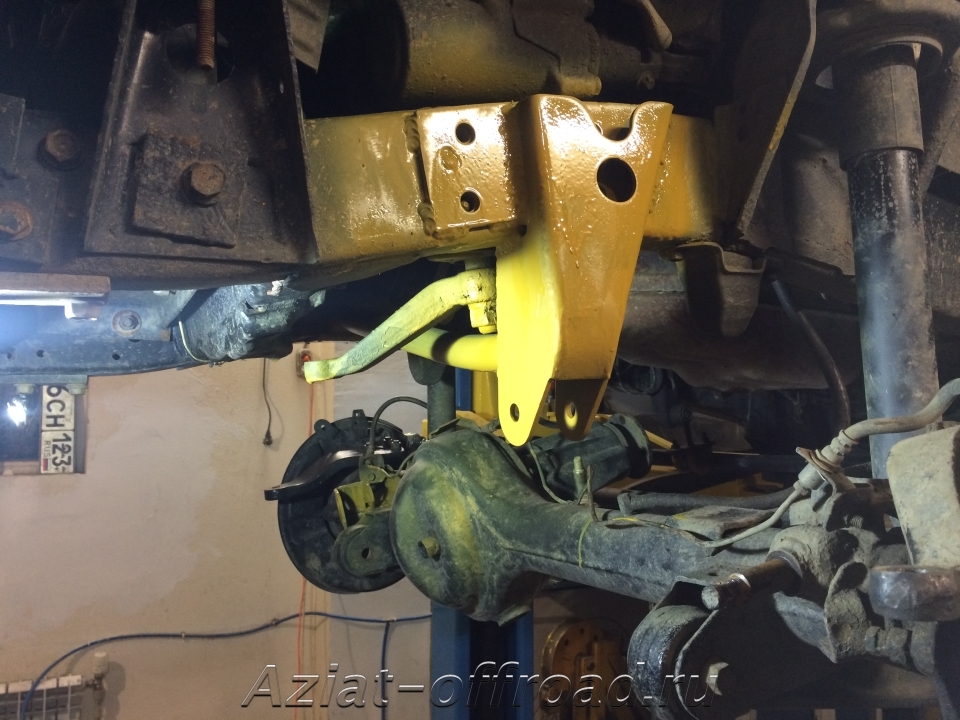

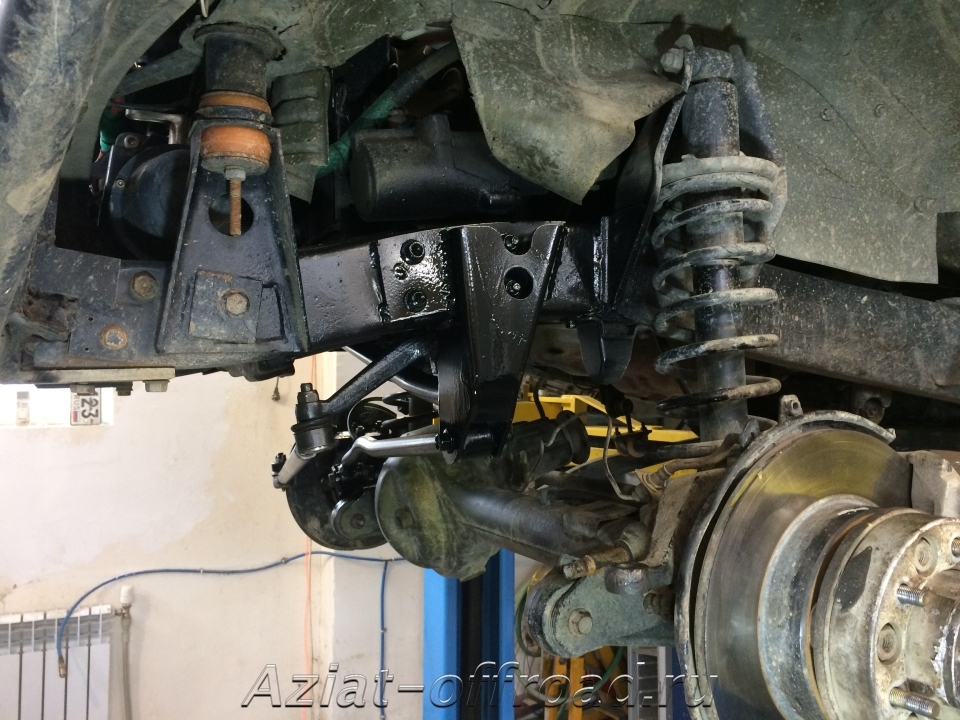

Грунтую ,  крашу .














Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: Lexus LX570 Luxury 5s

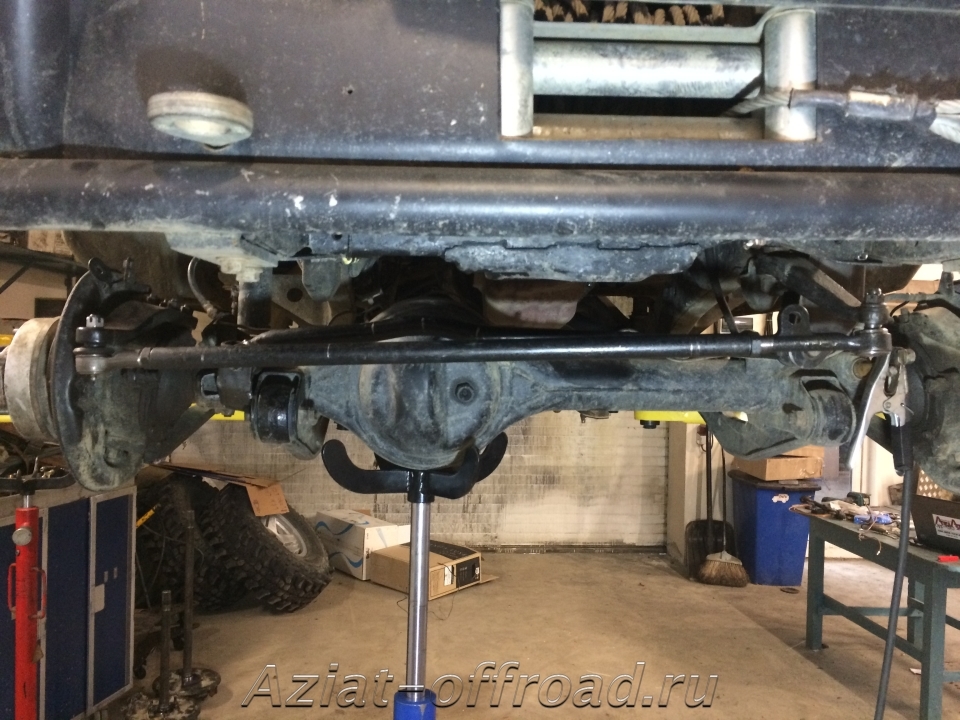

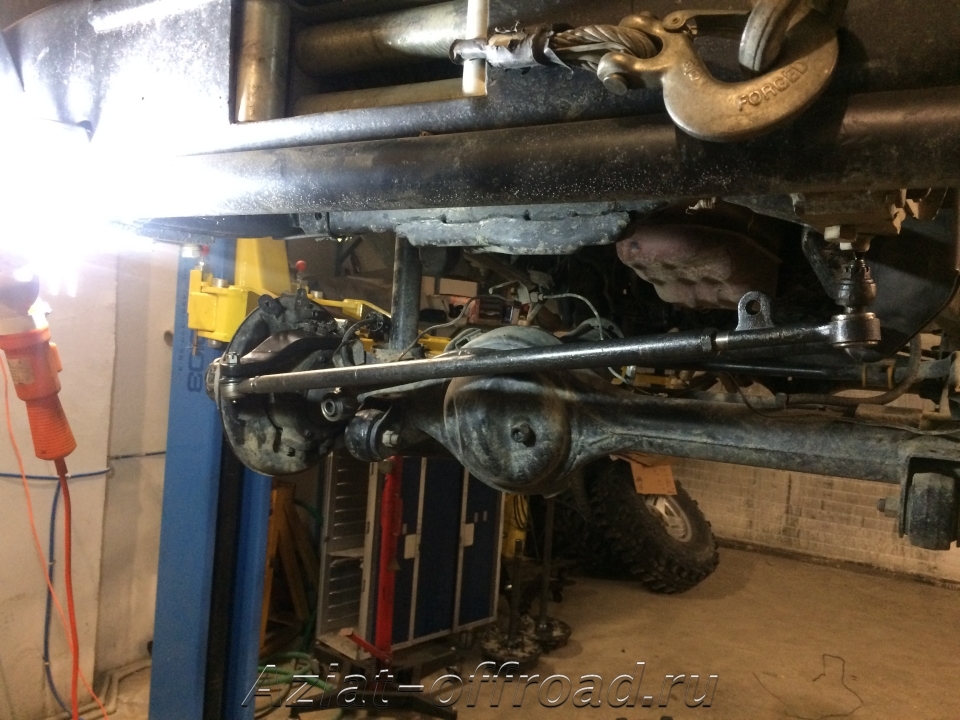

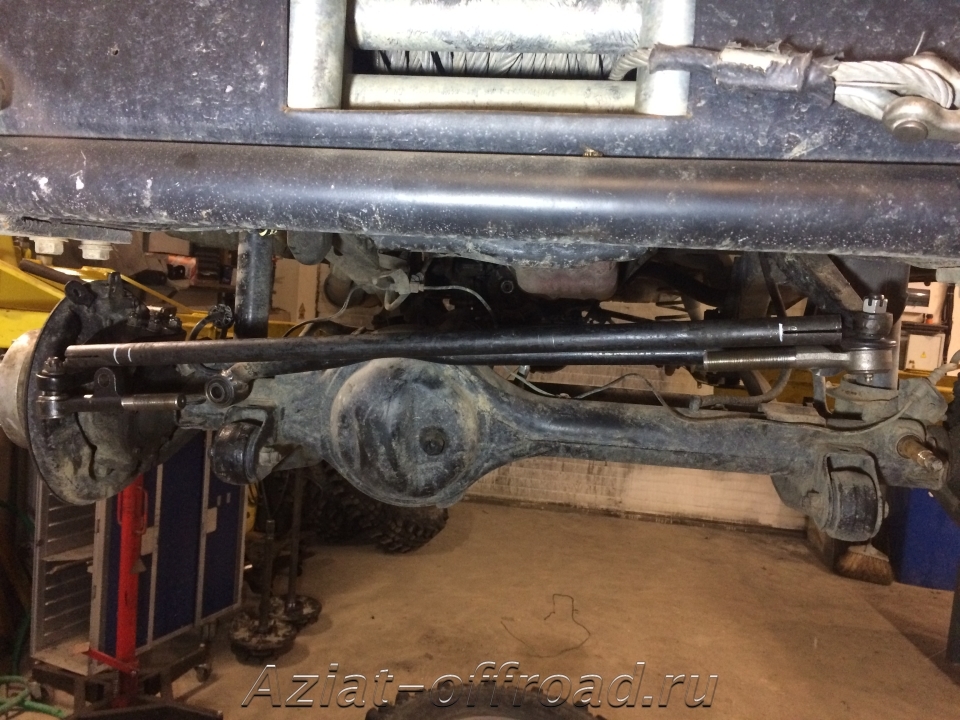

Далее  сборка  , регулировка  рулевой тяги (  пришлось еще чуть укоротить )  и  все  . Ходовые  испытания будут после того , как  отремонтирую тормоза  ,  сцепление  и   задний  редуктор .
