  • Откуда: Хабаровск
  • Машина: TLK 7
08.10.2009 в 09:28, Мммедведи сказал:

Остальные фотографии:

[attachmentid=65344]

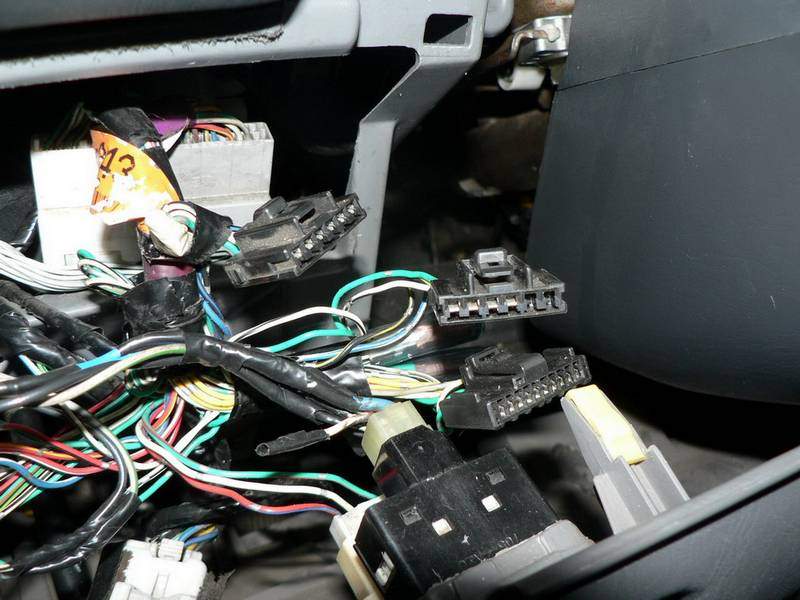

нашел ответ. как ни странно у меня на ТЛК76 такие же фишки есть. буду ждать кнопку. а если эта фишка под кнопку 84560-60050, тогда вероятно и проводка на подключение второго бака как на ТЛК 105 где то имеется?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Самара
  • Машина: TLC105
26 минут назад, Assokoloff сказал:

второго бака как на ТЛК 105 где то имеется?

Обычно второй бак шел на авто для какой-нибудь Азии и Африки или Австралии. 76-ые туда официально ввозились-же значит и вложение проводки весьма вероятно. Точнее рынок официальных поставок данного типа авто можно выяснить по каталогам либо у дилера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC 105
08.10.2009 в 01:17, Мммедведи сказал:

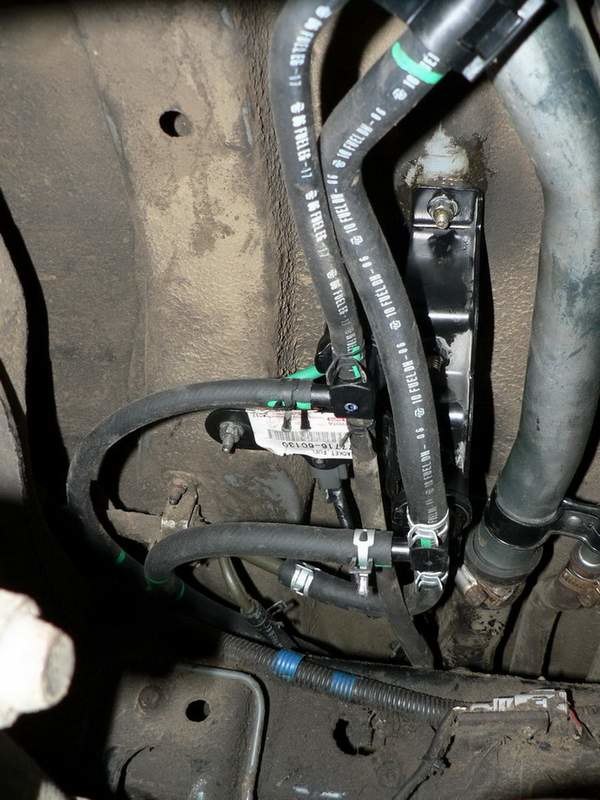

Снизу на кузове есть одна шпилька для крепления кронштейна с клапанами, для двух других необходимо сверлить кузов. Размечаем, сверлим, прикручиваем кронштейн на шпильку и на два болта. Отсоединяем старые шланги подачи и обратки от основного бака. На их место подсоединяем шланги, идущие от сборки клапанов. Подключаем электрические разъёмы клапанов.

[attachmentid=65337]




Скажи пожалуйста.... как так получается, что надо сверлить ?

Чёт не очень укладывается :sos:



Может должен быть вариант без сверления ?

У меня тоже дорест... странности удивляющие конечно есть, но чёт не имею желания сверлиться



Вообще за раскрытие темы - огромное спасибо ! очень круто всё раскрыто!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Самара
  • Машина: TLC105
36 минут назад, PUXMan105 сказал:

Скажи пожалуйста.... как так получается, что надо сверлить ?

Чёт не очень укладывается :sos:

Так и есть. Надо сверлить. Недавно устанавливал второй бак по штатной схеме. Когда прикладываешь к месту на кузове кронштейн клапанов то на полу четко видны выштамповки куда встают "ноги" кронштейна, а вот шпилек в этих выштамповках НЕТ!!! (Суки). Есть только шпилька которая стоит на лонжероне (ее видно на фото). Я выходил из положения так. Чтобы не "городить" болты в багажнике установил на это место т.н. "мебельные" болты. Они с круглой головой (плоской) и с квадратом под ней (чтобы не крутились при посадке). Ну я просверлил отверстия обработал их надфилем под квадрат чтобы плотно село. А затем вклеил их (эти самые болты) на стекольный герметик. Он и держит мертво и не даст воде и грязи проникнуть в "зону контакта". Кстати со стороны багажника там в этом месте "вибра" наклеена. Я ее сначала соответственно разогрел феном и вырезал отверстие под головку болта а после его вклейки восстановил "вибру" на место. Теперь там просто ровный пол с "виброй". И даже если случится отвернуть этот кронштейн снизу то шпилька эта и не куда не денется и держать ее от проворачивания не нужно. Только надо перед установкой все резьбы хорошо промазать антикором дабы случись что отворачивать проще  было. Ну вот как-то так.

Изменено пользователем SergeySU

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC 105
15 минут назад, SergeySU сказал:

Так и есть. Надо сверлить. Недавно устанавливал второй бак по штатной схеме. Когда прикладываешь к месту на кузове кронштейн клапанов то на полу четко видны выштамповки куда встают "ноги" кронштейна, а вот шпилек в этих выштамповках НЕТ!!!

Мда... сейчас нашёл инструкцию по установке бака АРБ.

Так эти товарищи предлагают ещё сверлить заднюю перемычку рамы, для крепления допбака 🤦‍♂️



Сверлить машину, которая отреставрирована и по сути новая 😭

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7
08.10.2009 в 09:08, Мммедведи сказал:

[attachmentid=65330]

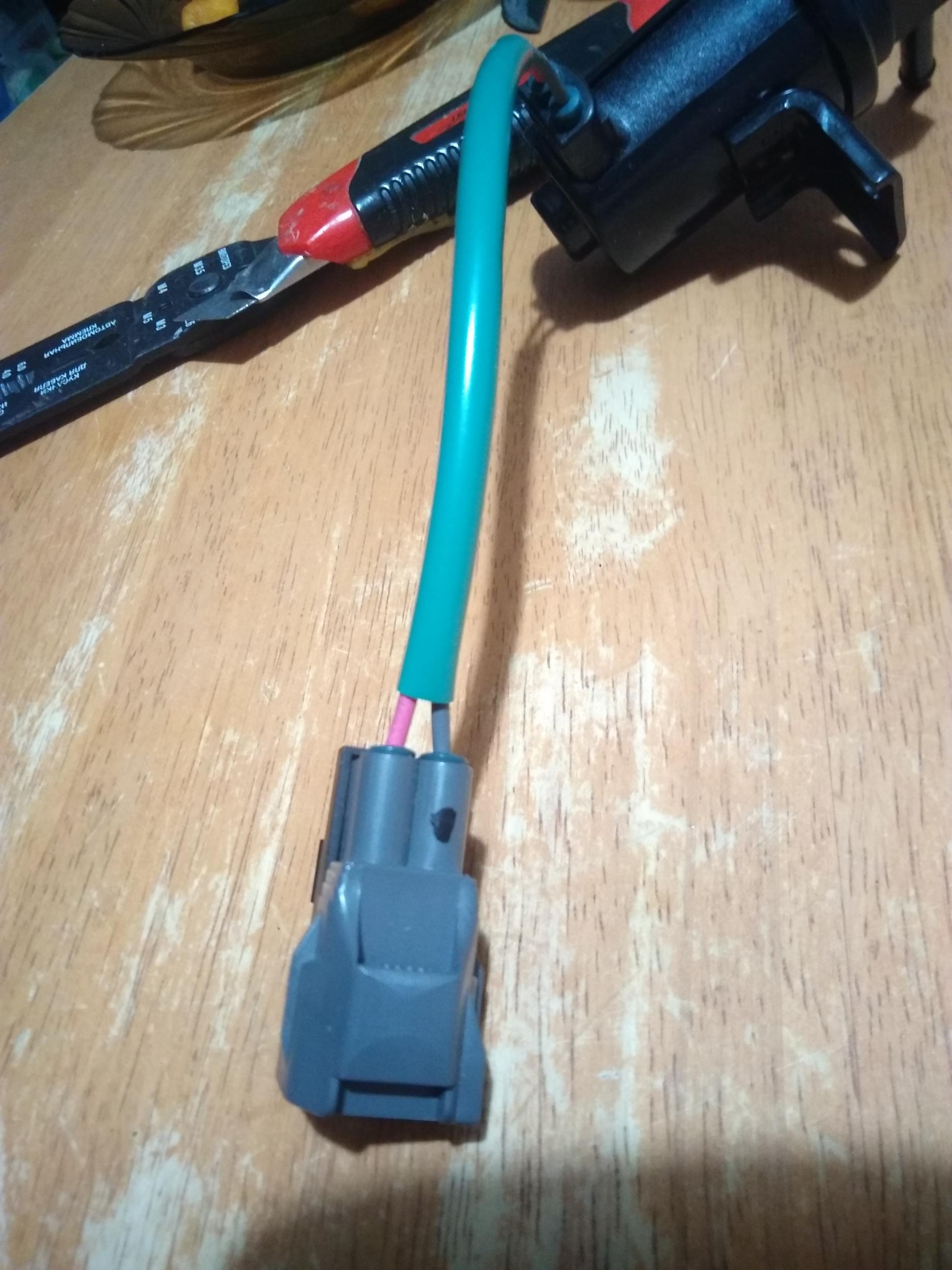

Привет. Вопрос 50 на 50 :)

два провода: розовый и серый. Какой из них плюс?

На корпус ни один не замыкает.

На сером точка чёрная маркером поставили.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нск
  • Машина: lx470 2001

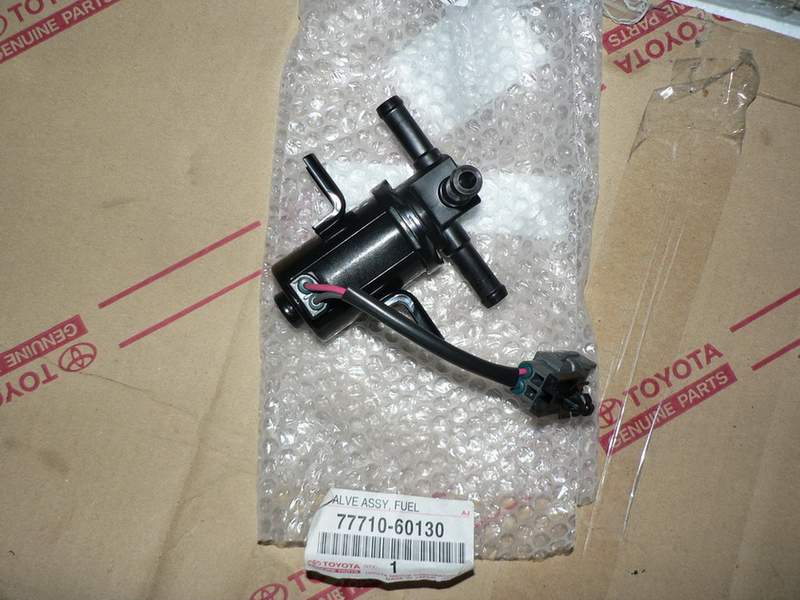

Если это клапан в пластиковом корпусе то, наверное, он при любом раскладе будет работать...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нск
  • Машина: lx470 2001

Ну а так то красный плюс обычно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Калужская обл., г. Обнинск
  • Машина: TLC Prado120 1GR-FE, 3 блока, 2 бака, 1 лебедка, 33"МТ
5 часов назад, TovaL сказал:

Ну а так то красный плюс обычно.

обычно не гадают а открывают электросхему и там черпают точную информацию))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7
8 часов назад, Maxim511 сказал:

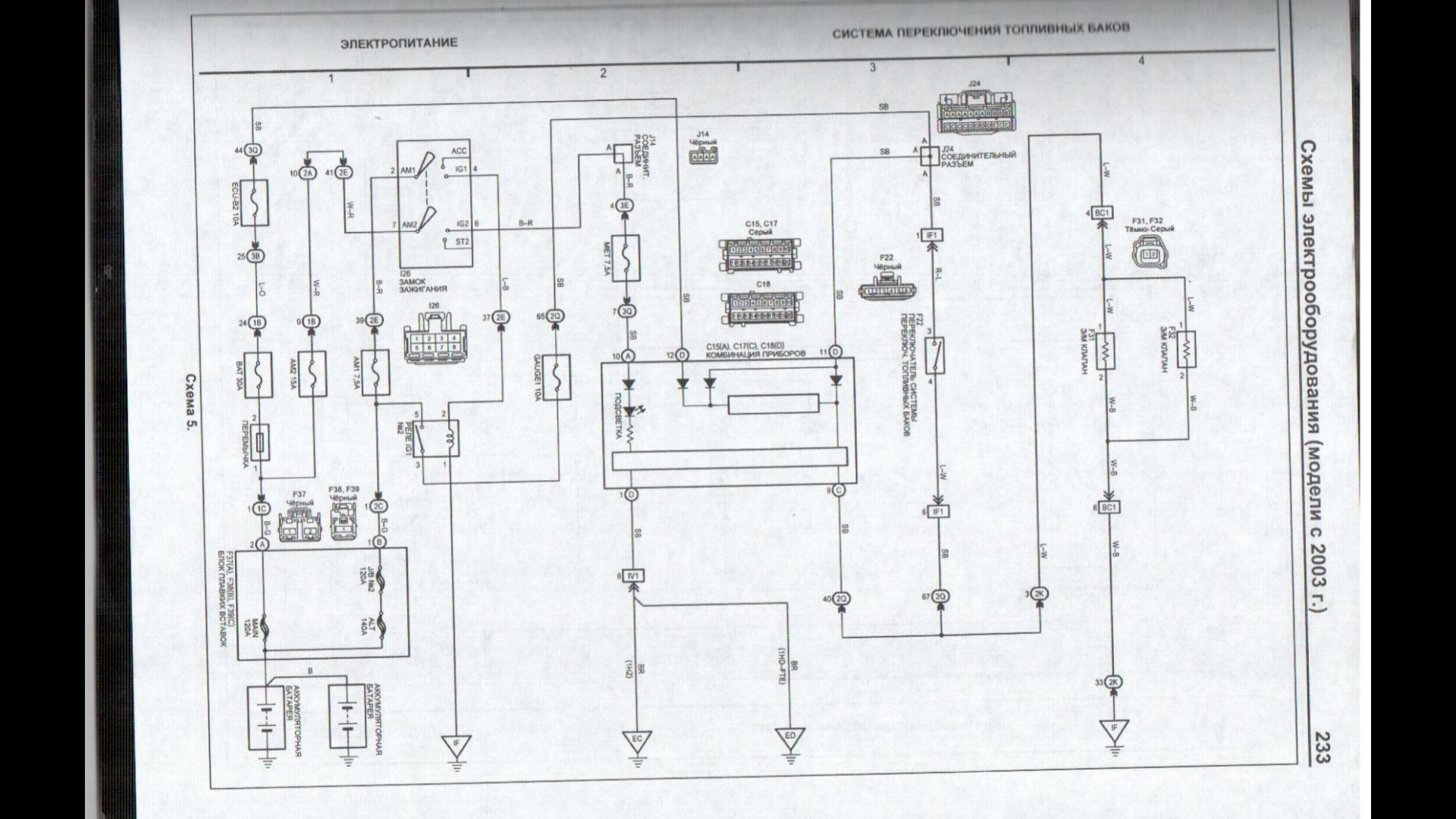

обычно не гадают а открывают электросхему и там черпают точную информацию))

Если есть таковая, прошу поделиться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7

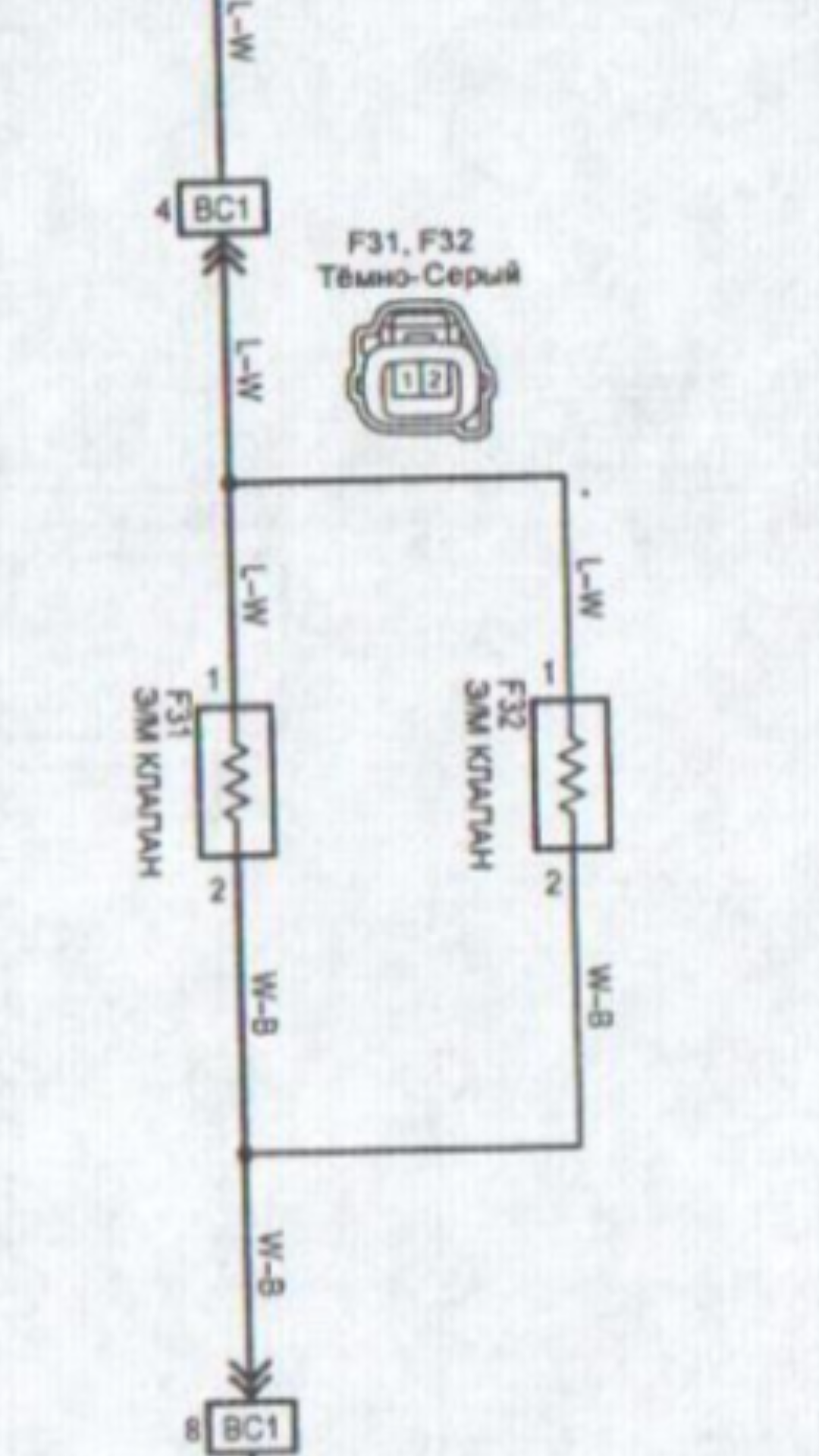

Схема ещё больше запутала. Со стороны мамы слева 1-"плюс". Значит у папы он 1-"плюс" справа. А там чёрный! Научите прочесть эту схему, пожалуйста.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC 105
15 минут назад, Assokoloff сказал:

Схема ещё больше запутала. Со стороны мамы слева 1-"плюс". Значит у папы он 1-"плюс" справа. А там чёрный! Научите прочесть эту схему, пожалуйста.



У тебя со стороны пина 2 схема заканчивается... и заканчивается "землёй".

Цвет провода W-B

Изменено пользователем PUXMan105

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7
2 часа назад, PUXMan105 сказал:

Цвет провода W-B

Но это не розовый и не серый.



20 часов назад, Maxim511 сказал:

открывают электросхему

Может схема не та?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC 105
2 минуты назад, Assokoloff сказал:

Но это не розовый и не серый.

Так это скорее всего цвет проводов кабеля идущего к клапанам. А не клапанов.

А у самого клапана на схеме цифры пинов указаны. И даже сам разъём нарисован, с указанием этих номеров пинов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нижний Новгород
  • Машина: TLC 105 GX R2 2003г

Вот сокращения цветов проводки:

B — черный

BV — черный с фиолетовой полосой



Br — коричневый

BrB — коричневый с черной полосой

BrW — коричневый с белой полосой



G — зеленый

GB — зеленый с черной полосой

GR — зеленый с красной полосой

GW — зеленый с белой полосой



Gr — серый

GrB — серый с черной полосой

GrG — серый с зеленой полосой

GrR — серый с красной полосой

GrY — серый с желтой полосой



L — синий

LB — синий с черной  полосой

LG — синий с зеленой полосой

LR — синий с красной полосой

LW — синий с белой полосой

LY — синий с желтой полосой



Lg — светло-зеленый



Or — оранжевый

OrB — оранжевый с черной полосой

OrSb — оранжевый с голубой полосой

OrW — оранжевый с белой полосой



P — розовый

PB — розовый с черной полосой



R — красный

RB — красный с черной полосой

RG — красный с зеленой полосой

RW — красный с белой полосой

RY — красный с желтой полосой



Sb — голубой

SbB — голубой с черной полосой

SbG — голубой с зеленой полосой

SbR — голубой с красной полосой

SbW — голубой с белой полосой

SbY — голубой с желтой полосой



V — фиолетовый

VW — фиолетовый с белой полосой



W — белый

WY — белый с желтой полосой

WL — белый с синей полосой

WB — белый с черной полосой

WR — белый с красной полосой

WG — белый с зеленой полосой

WV — белый с фиолетовой полосой



Y — желтый

YB — желтый с черной полосой

YG — желтый с зеленой полосой

YL — желтый с синей полосой

YR — желтый с красной полосой



Может пригодится кому...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Москва
  • Машина: TLC 105
4 часа назад, Assokoloff сказал:

Но это не розовый и не серый.

У меня на руках новый кабель на бак с разъёмами на клапана.

Так вот на них белый с чёрной полосой и белый с синим

На оба разъёма - одинаковые провода

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Хабаровск
  • Машина: TLK 7
7 часов назад, PUXMan105 сказал:

белый с чёрной полосой

Если на фишку смотреть как на схеме, то с чёрной полосой справа будет?
