    • Откуда: Екатеринбург
    • Машина: 4runner 93 2LT, запаска, 2 огнетушителя, аптечка, лопата.
    В 10.11.2017 в 06:29, 0389dB сказал:

    Да хоть киловатным, нафига это надо?

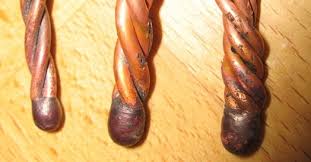

    Вот так выглядит сварка меди электродом из батарейки

    https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcRQZW2egGle7cwZJE9ejr99trI8Xb-jpGdwp1VCTdGzxTrrKmyGVw

    Зачем еще что-то изобретать? Одна старая батарейка + сварочный аппарат который есть в любом гараже, в итоге 100% гарантированный результат абсолютно аналогичный заводскому.

    Можете сколько угодно доказывать что пайка держится и работает и т.д. но пайка при любом раскладе сложнее и требует более высоких навыков и уж точно хуже по качеству чем сварка.

    Попытался сделать как на картинке, получилось со второй - третьей попытки. Попробовал приложить жгутик от старой щетки к проволоке - жалкое подобие первого эксперимента со скруткой: часть волосни обгорела,часть обуглилась, а часть прилипла как козявка к проволоке медной. Попробовал проволоку медную 2,5квмм приварить таким образом к статору в качестве тренировки - это п...ц, нихрена не плавится только горит и обугливается, дуга пляшет, изоляция уничтожается. Думал может разогреть без дуги чтоб огрызок старой щетки отпал, них..подобного выбил эту затею из головы, угольный электрод для пайки щеток - это фантастика.



    Успех угольного электрода и скрутки думаю в расположении каплей вниз и испарение меди и угля, которое дает некое подобие защитному газовому слою вокруг капли, в горизонтальном положении скрутка быстро обгорала медь тут же стекала в ботинки и капли не получалось.



    На стартере получилось приварить жгутик вольфрамовым электродом под аргоном - первый опыт, два года горелка лежала и баллон томился, ура! ура! ураааааа!



    Дополню: щетки указанные мною высотой 15мм, щетки родные поношеные на обойме были высотой 17мм, на обойме естественно я менять не стал.

    Изменено пользователем RomaS
    дополнение

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Пермь
    • Машина: 4Runner 1990г.в.3л.бенз.

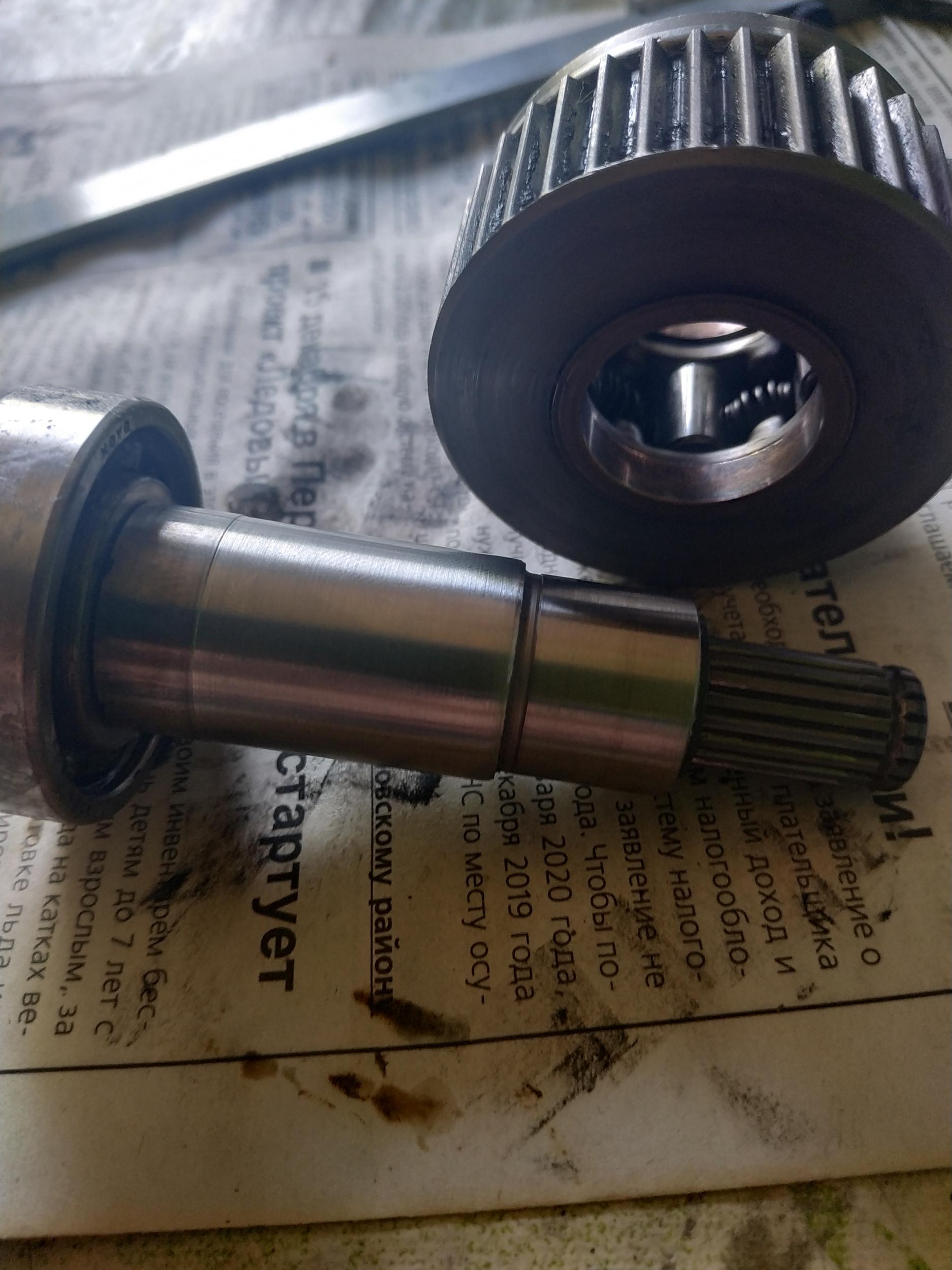

    Бендикс стартера прокручивается. Это когда стартер крутиться а двигатель нет. Причина в бендиксе.

    Как я отремонтировал бендикс стартера. Купил ролики  hc-csrgo код 134249

    И вал, где ходят ролики у токаря стоил до 22,3мм. Итог ролики 154руб. Работа токаря 500 руб.




    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Санкт-Петербург
    • Машина: Land Cruiser 80, 12 valve
    29.05.2017 в 08:40, byso сказал:

    Раэобрал, пятаки, втягивающее нормально, пальцы не корябают, щетки тоже, высота 15,5мм на корпусе, 17,5 на кольце, все на сварке, запаха жженого нет.на этом мои возможности проверки кончились(((

    Подскажите, пожалуйста, Как часто надо менять Плунжер стартера 28235-17030 и пятаки

    28226-54320 и 28226-54220?

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Санкт-Петербург
    • Машина: Land Cruiser 80, 12 valve
    29.05.2017 в 08:40, byso сказал:

    Раэобрал, пятаки, втягивающее нормально, пальцы не корябают, щетки тоже, высота 15,5мм на корпусе, 17,5 на кольце, все на сварке, запаха жженого нет.на этом мои возможности проверки кончились(((

    Подскажите, пожалуйста, Как часто надо менять Плунжер стартера 28235-17030 и пятаки

    28226-54320 и 28226-54220?

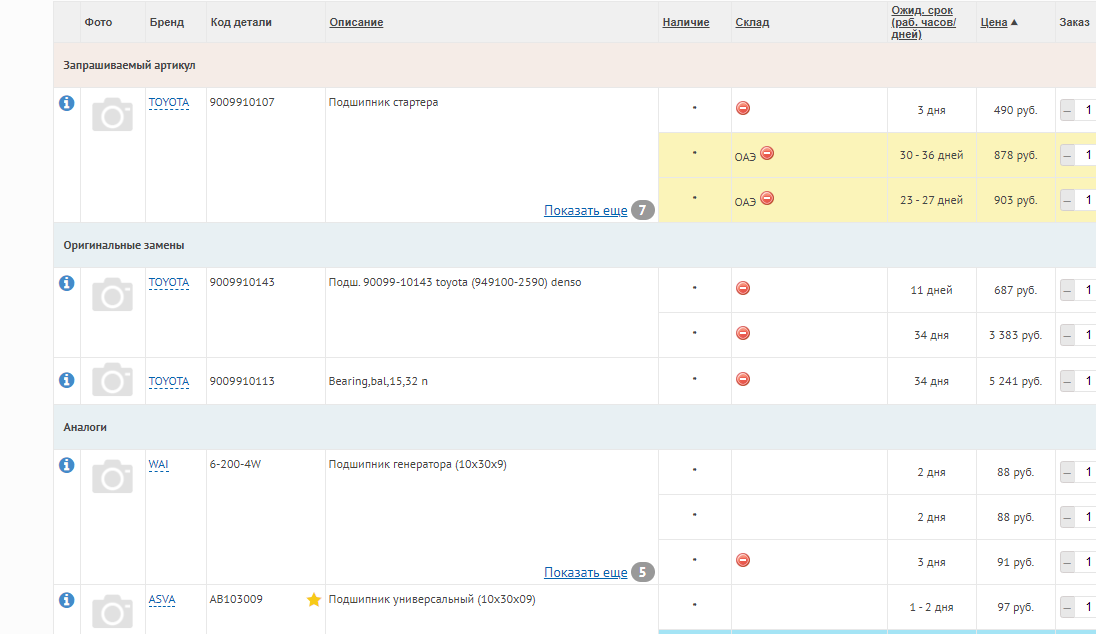

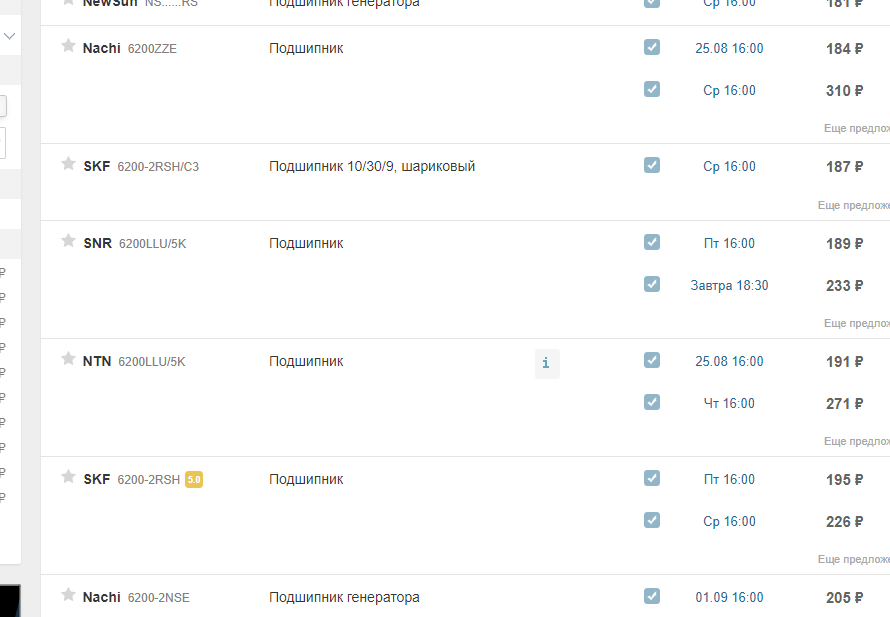

    Подшипник тойота бывают? их же СКФ и делают? image.thumb.png.9eed0caa38cd8c3cf39f0b34cf532bf8.png




    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Кудымкар
    • Машина: 2 Toyota 4Runner VZN130 89 и 94г.в,ГАЗ-69А

    Кладут в красно-белую коробочку с надписью "Тойота",а внутри может и койо быть и начи. Скф не встречал

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Санкт-Петербург
    • Машина: Land Cruiser 80, 12 valve
    17.08.2020 в 11:50, Renegat сказал:

    Кладут в красно-белую коробочку с надписью "Тойота",а внутри может и койо быть и начи. Скф не встречал

    спасибо, понятно

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: 24 rus
    • Машина: 4Runner130 3VZ-E МКПП 1989г., 4Runner60 3Y МКПП 1989г.

    Тут с человеком спор зашел. Он утверждает что на 130х на абсолютно всех моделях - было реле стартера.

    Я же вижу по своему авто что реле отсутствовало как класс.

    При этом, в каталоге экзиста, на схеме релюшек подкапотных, реле стартера указано и при этом даже по годам расписано какой номер в какой год ставился.

    http://www.japancats.ru/toyota/Parts.aspx?Model=e359c43b-076a-4fea-a3d2-86f362a5b967&Unit=3f426b39-9d45-4ddf-a2b3-c9e891294c80&Title=Схема 1 из 4





    При этом, я не один такой убежденный что релюшки не было, Азиат вот в этом посте точно так же утверждает, что реле на дорестайлах не было.

    И во вложении часть схемы похоже, с разницами в проводке, но ссылка чет уже не открывается.





    Так вот вопрос, кто из нас прав, было все таки реле или не было? Может у кого есть дорестайловая машина? Или схемы? Или какое то еще свое мнение?

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Алтайский Край Бийск
    • Машина: tayota 4ranner
    17 минут назад, Slant24rus сказал:

    Так вот вопрос, кто из нас прав, было все таки реле или не было? Может у кого есть дорестайловая машина? Или схемы? Или какое то еще свое мнение?

    91год реле нет

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Кемерово
    • Машина: KZN130 лочные мосты, 2 лебедки, 35" обвес, YN130 лифт 4" 33"
    17 часов назад, Slant24rus сказал:

    Так вот вопрос, кто из нас прав, было все таки реле или не было? Может у кого есть дорестайловая машина? Или схемы? Или какое то еще свое мнение?

    У меня на дорестайле бензиновом, реле не было, ставил сам.

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Москва, Бескудниково
    • Машина: 4Runner 130-й, 3VZE, АКПП, 1989, американец

    У меня тоже не было.

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Шацк Рязань
    • Машина: HILUX PICKUP1996 "5L"

    Вопрос про стартер 5л работал норм

    И затих снял разобрал оотгорели щетки плюсовые поменял , собрал не работает пробую втягивающее от аку

    Пробую с открытой крышкой ни фига прозваниваю тестером проводки норм звоню с них на корпус тож прозванивает так должно быть?

    Пробую мотор ни фига разобрал звоню стартер на корпус норм, обмотка прозванивается, звоню ротор межвитковые где щетки все звонятся с меди на вал не звонится,

    С меди на сам ротор не звонится , вот ротора на вал звенит так должно быть ? Всю голову сломал

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: с Дону
    • Машина: Хай пикап LN-107 1994г 3L МКПП , Сузуки-Самурай мкпп 1989г

    Так втягивающее щёлкает или нет?

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Шацк Рязань
    • Машина: HILUX PICKUP1996 "5L"

    Немного рукой на открытом пожимаеш притягивает держит на закрытой крышке не фига подергивается , как будто напряж куда уходит не хватает

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Шацк Рязань
    • Машина: HILUX PICKUP1996 "5L"

    Вопрос почему щетки отгорели ротор?





    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Сочи Красная Поляна
    • Машина: УАЗ Василий и LX570
    56 минут назад, nazaroviktor сказал:

    Немного рукой на открытом пожимаеш притягивает держит на закрытой крышке не фига подергивается , как будто напряж куда уходит не хватает

    Там две обмотки , одна наверно отгорела, осталась только удерживающая.

    21 минуту назад, nazaroviktor сказал:

    Вопрос почему щетки отгорели ротор?

    сложно сказать . Может крутили стартером долго и перегрели его.

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Шацк Рязань
    • Машина: HILUX PICKUP1996 "5L"
    2 часа назад, AZIAT сказал:

    Там две обмотки , одна наверно отгорела, осталась только удерживающая.

    Тестером званил входящий провод и выходящий звонится  , на корпус втягивающ звонятся, или я что то не понимаю?

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Сочи Красная Поляна
    • Машина: УАЗ Василий и LX570
    6 минут назад, nazaroviktor сказал:

    Тестером званил

    Он в таких случаях обычно погоду на марсе показывает.

    14 минут назад, nazaroviktor сказал:

    на корпус втягивающ звонятся, или я что то не понимаю?

    Там две катушки . Одна от управляющего провода получает плюс и вторым концом на массу . Это вторичная удерживающая обмотка.

    Вторая с управляющего получает плюс , а вторым концом соединена с мотором стартера , те минус у нее получается через обмотку мотора и щетки идет.  Это первичная втягивающая обмотка. Как только пятаки замкнулись , у нее минус пропадает и она из работы выходит.

    Обычно , если у стартера не срабатывает втягивающее , то значит первичная обмотка его не получает минус , а у вторичной нет сил , чтобы втянуть сердечник.

    Первое , что надо делать, это проверить контакт на щетках мотора. Потом уже обмотки самого мотора.


    Вот , видно два провода от управляющего контакта и один на контакте мотора.

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Шацк Рязань
    • Машина: HILUX PICKUP1996 "5L"

    Прозвонили через лампочку 220 писец статеру  пробивает обмотка



    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Сочи Красная Поляна
    • Машина: УАЗ Василий и LX570
    51 минуту назад, nazaroviktor сказал:

    Прозвонили через лампочку 220 писец статеру  пробивает обмотка



    Ну вот . Потому щетки и отгорели .

    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
    • Откуда: Шацк Рязань
    • Машина: HILUX PICKUP1996 "5L"

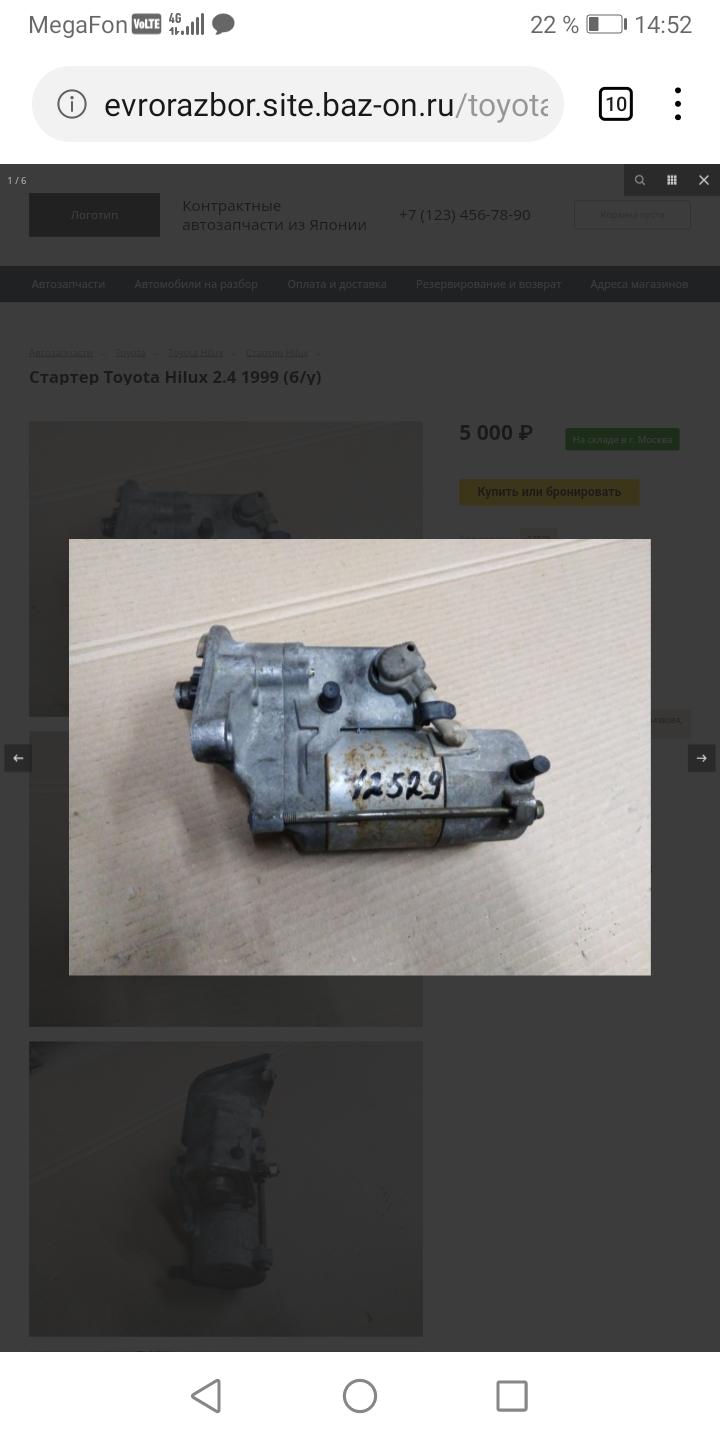

    Ещё вопрос отдают хороший стартер от 2лт  за недорого но там 10зубов на моем 11, мой Бендикс встанет в него, внутрянка одинакова ?


    Поделиться сообщением


    Ссылка на сообщение
    Поделиться на других сайтах
