  • Откуда: Сочи Красная Поляна
  • Машина: Невалятор, ТЛК 100 VX-R, горные лыжи и сноуборд
1 час назад, stass_03 сказал:

я поперхнулся увидев цену :Cherna-facepalm:

Вполне себе нормальная цена за готовый универсальный продукт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
1 час назад, stass_03 сказал:

Я два года гонял на лампочках, их индикация понимается за 15мин.

А нет случайно фотографий, куда ты их вывел на панели?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм
2 минуты назад, kadyrkhan сказал:

А нет случайно фотографий, куда ты их вывел на панели?

А мникуда не вывел. просто кусок текстолита с припаяными в торец диодами воткнул в щель между обрамлением щитка и кожухом рулевой колонки))

Там был проект РАТКУ для нищеброда на ардуинке,но проект умер((

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
04.10.2019 в 19:29, Vadimovich33 сказал:

мне нужна,как воздух была эта индикация,

У тебя на фотографии, как раз модуль ардуино на макетной плате. Есть скетч от него и есть ли сейчас возможность покрупнее снять обе стороны конструкции, и выложить в эту ветку?

Просто, у многих по этой визуальной схеме, будет возможность повторить подобное, не обладая глубинными знаниями.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

Это у vadimovich33 модуль для индикации . У меня модуль для полного упавления АКПП был но... Увы, модуль уехал в австрию вместе с разработчиком ... И парень потерялся.

Изменено пользователем stass_03

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
13 часов назад, stass_03 сказал:

https://www.drive2.ru/l/510641513437332119/

если паять просто светодиоды, будет вот так:



 Пасибо огромное Стас!

Именно подобное и хочу сделать.

Автор видео ты сам??

Если да, то вопрос, не перегорали ли светодиоды? Голые светодиоды, без колпачков/светоотражателей, по глазам не сильно бьют?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

Включены светодиоды через сопротивления 2,4кОм

синий по глазам лупит, но в моем варианте "монтажа" всегда ночью можно их прикрыть/сдвинуть ))

Изменено пользователем stass_03

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Улан-Удэ
  • Машина: семь-восэм

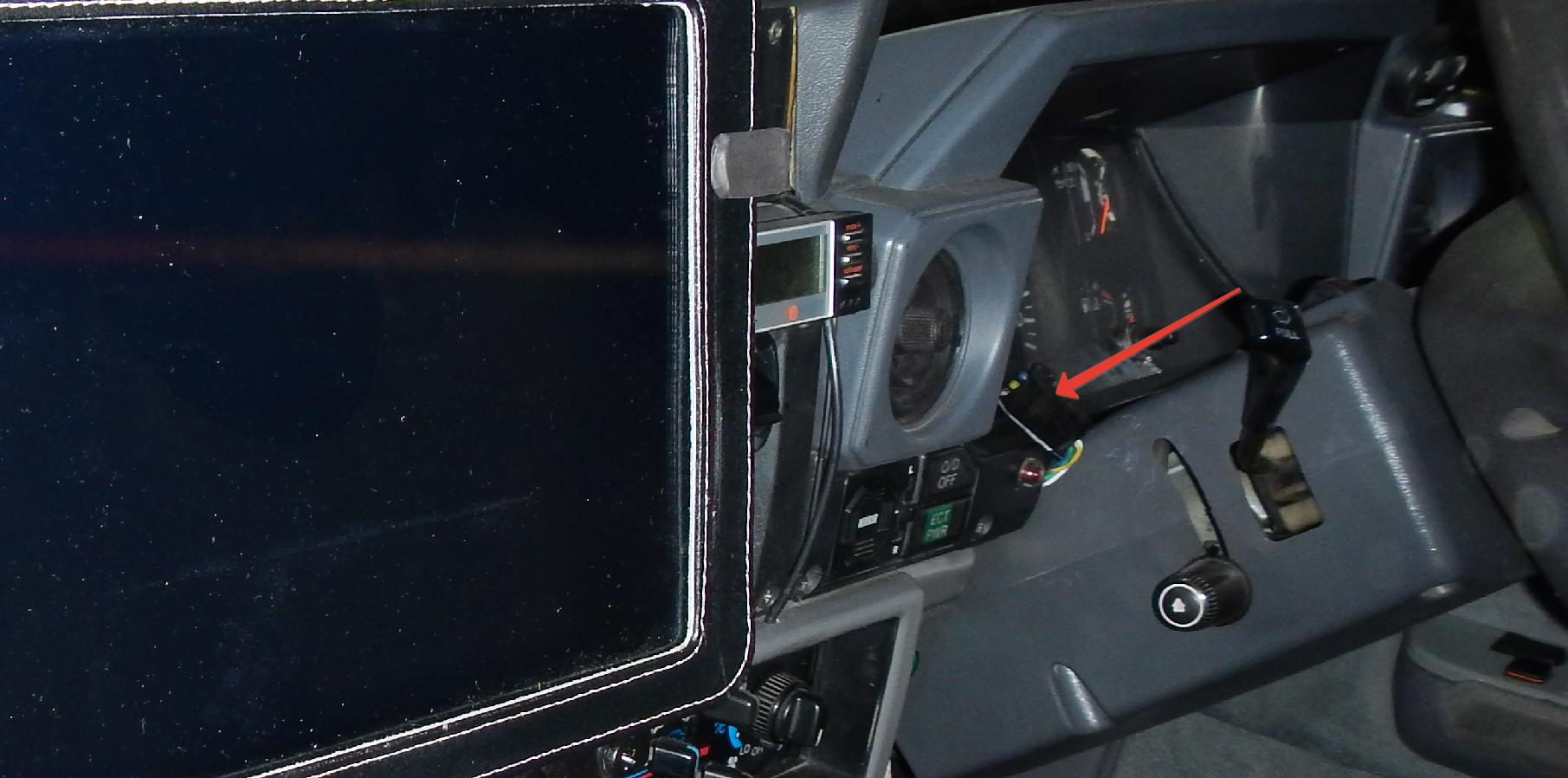

О, нашёл фотку) вот например отклонил чтобы не лупил синий по глазам ночью.

Со светодиодами приноровился ездить, расход литра на 2 упал.

Изменено пользователем stass_03

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
14 часов назад, stass_03 сказал:

Спасибо за  ссылку на публикацию на драйве. Написал там вопросы про "шайтан коробочку")))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
2 часа назад, shkultin сказал:

Есть готовое решение:   http://www.healtech.ru/gipro-xc-indikator-peredach-dlja-avtomobilya

Насколько я понял это решёние показывает какой селектор передачи включён. Я верно понял?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сочи Красная Поляна
  • Машина: Невалятор, ТЛК 100 VX-R, горные лыжи и сноуборд
4 минуты назад, kadyrkhan сказал:

Насколько я понял это решёние показывает какой селектор передачи включён. Я верно понял?

Когда ж ты научишься читать мануалы ?

Цитата



Принцип работы:



Устройство предназначено для подключения к автомобилям с бесконтактным зажиганием и электронным датчиком скорости. Подключение осуществляется с помощью 4х проводов и 4х врезных контактов. Два провода GiPro - питание подключаются к коммутируемым ключом зажигания 12V. Один провод подключается к сигнальному проводу датчика скорости, а один к сигнальному проводу датчика холла или датчика позиции распредвала. В действительности, для снятие оборотов подойдет любой датчик или линия генерирующий(ая) импульсы пропорционально оборотам двигателя. Мы рекомендуем использовать датчик Холла, но это не является обязательным правилом.

После подключения устройство должно пройти процедуру обучения. По функциональности устройство не отличается от мотоциклетного GiPro-X type, но имеет большой дюймовый дисплей, удобный для использования в автомобилях.

Подробности установки и настройки индикатора см. в разделе Мануалы.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Зеленоград
  • Машина: LC 100 FJR 1300
21 минуту назад, kadyrkhan сказал:

Я верно понял?

Нет. По сути это мини комп высчитывающий передачу по двум позициям: скорость и обороты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: д.Суздаль
  • Машина: 130 сурф 2л-т(е) мех\тнвд, АКПП
58 минут назад, kadyrkhan сказал:

У тебя на фотографии, как раз модуль ардуино на макетной плате. Есть скетч от него и есть ли сейчас возможность покрупнее снять обе стороны конструкции, и выложить в эту ветку?

Просто, у многих по этой визуальной схеме, будет возможность повторить подобное, не обладая глубинными знаниями.

я обращался к радиолюбителю,он быстро сделал мне этот девайс. Снять плату с обратной стороны-не могу,все сейчас затянуто в большой термоусад\ кембрик

-вот ссылка=которую я этому товарищу показывал,и он все сделал=https://radiokot.ru/forum/viewtopic.php?f=2&t=84386&start=40



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Н.Новгород
  • Машина: сурф 130 2лте АКПП
4 часа назад, kadyrkhan сказал:

Вооот что я хотел услышать.

Спасибо. Значит все таки моргать эта елка из 4х лампочек будет??

Если да, то это  самое главное тогда для меня.

Насколько я понимаю, диод работает от напряжения 3вольта. А между соленоидом и эбу, какое напряжение гуляет? Меня интересует, к ногам светодиодов, никаких резисторов/шмизисторов не надо цеплять на первое время?



А вот по поводу чтения ёлки из диодов, я вспомнил недавнюю публикацию из песочницы хабра, где рассказывалось о слепом программист, который разработал для слепых интернетчиков программу, и показывалось как он читает интернет. Там слова летят с такой скоростью, что слух обычного человека не воспринимает. А он читает машинный код.



Так вот, я думаю, что если лампочки поживут некоторое время, они кроме того, что надо едят своим морганием, ещё и укрепят восприятие вращения акпп на уровне чувств.

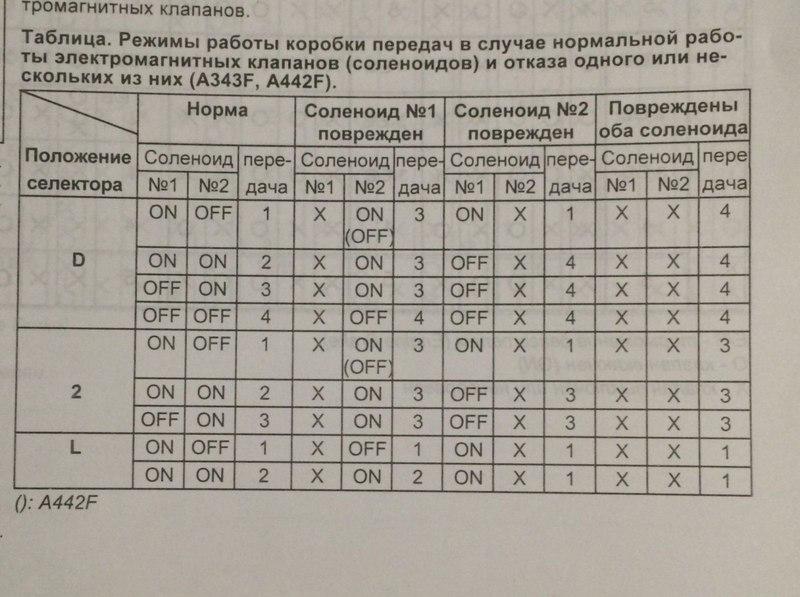

А логику этой таблицы можно будет потом воспринимать понимая эту гирлянду.  Но естественно, до того как вместо светодиодов повесить микроконтролер. Я думаю ардуино с этим вполне справиться.

Да, и кстати, не обизательно уметь читать автомобильные схемы, чтобы писать примитивные скетчи на ардуино и держать в руках паяльник.

Только 3 лампочки, одна из которых блокировка ГТ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
13 часов назад, AZIAT сказал:

Когда ж ты научишься читать мануалы

Данный сайт очень труден для восприятия на смартфоне, не адаптирован для чтения. Мелкий шрифт, и растянутость, что приходится листать монитор влево/вправо плюс мелкий шрифт, не дали мне возможность внимательно прочитать, вот и уточнил, правильно ли я понял или нет.

Спасибо за ответ.

Действительно, цена кусачая, как заметили коллеги по форуму.

10 часов назад, Alitt сказал:

Только 3 лампочки, одна из которых блокировка ГТ.

Спасибо большое.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Норильск
  • Машина: Hilux130 1КZ-TE, Prado 95.

неужели сложно сделать пару кликов в поиске и выбрать нужное.   https://www.drive2.ru/c/2136380/


у меня собрано на 2 реле и 16 диодах никаких ардуин там не нужно.

Изменено пользователем volder

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
06.10.2019 в 12:28, volder сказал:

неужели сложно сделать пару кликов в поиске и выбрать нужное.   https://www.drive2.ru/c/2136380/


у меня собрано на 2 реле и 16 диодах никаких ардуин там не нужно.

Спасибо за ссылку.

А что это за зверь "К561ИД1"?

Можешь объяснить как для чайника, как это собирается?

Показать как выглядит на фото, или может есть видео обзор сборки? Любой информации, что расширят тему, буду рад.



P. S. Пошёл гуглить и вникать.

Изменено пользователем kadyrkhan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Сахалин
  • Машина: Land Cruiser 71

В свое время когда стояла акпп задумывался сделать индикацию включенной передачи, но лень переборола, а так все это делается на одной микрухе+индикатор, конечно сейчас модно все делать на ардуино, но это излишне для этой задачи, хотя в дальнейшем ардуинку можно приспособить для более сложных задач в авто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Нижний Новгород
  • Машина: 4 Раннер 3VZ-E 1993г.в МКПП Купер Дискавери СТТ 33"

Так и не понял, зачем это нужно. Расход изменится? Нет. Зачем? Хочу приложить к чему то руки?

Опять, нафига? Скучно? Заведи себе любовницу. И не мешай машине работать!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Откуда: Костанай
  • Машина: Toyota Hilux Surf, 1991 г.в., 130 кузов, 3VZ-E, ГБО-IV, АКПП
06.10.2019 в 12:28, volder сказал:

у меня собрано на 2 реле и 16 диодах

Не могу выкурить, почему 16 диодов? Мозг почему-то подразумевает что это светодиоды, а не просто диоды..

34 минуты назад, alex770 сказал:

хотя в дальнейшем ардуинку можно приспособить для более сложных задач в авто.

Да, верно, на ардуинку можно навестить много таких однотипных задач, и обьеденить их.

Я новичек, изучающих тему по ардуино, и поэтому мозг начинает все тащить в сторону её.

Поделиться сообщением
