Ровняем и усиливаем балку переднего моста .

[AZIAT 4433]

Согнул тут местный  специалист по ломанию тойот   ( не  буду  пальцем показывать   )  передний  мост на своем  Сурфе  и мне пришлось его ровнять и усиливать .

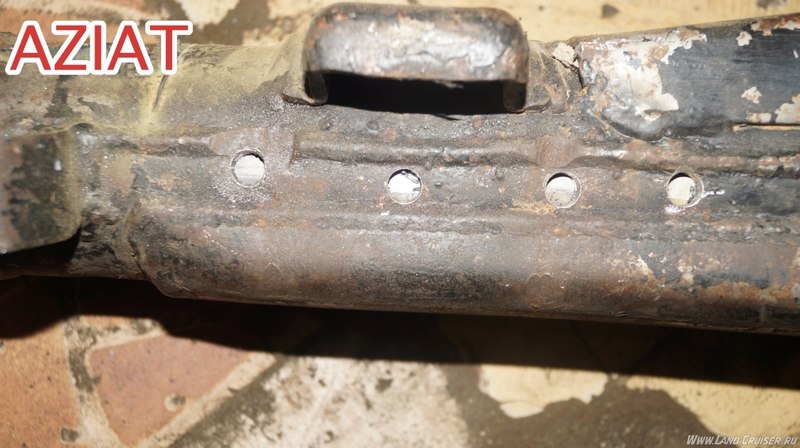

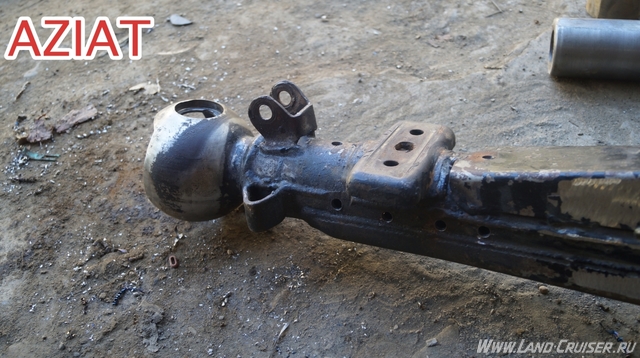

Сначала  сверлим  небольшую кучку отверстий  в  балке

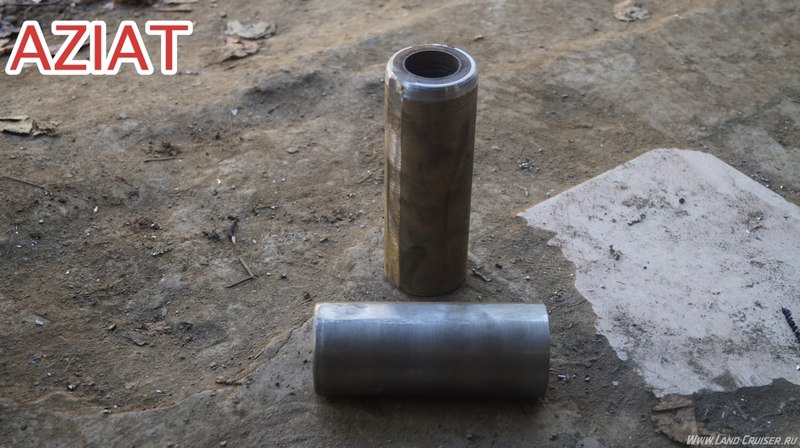

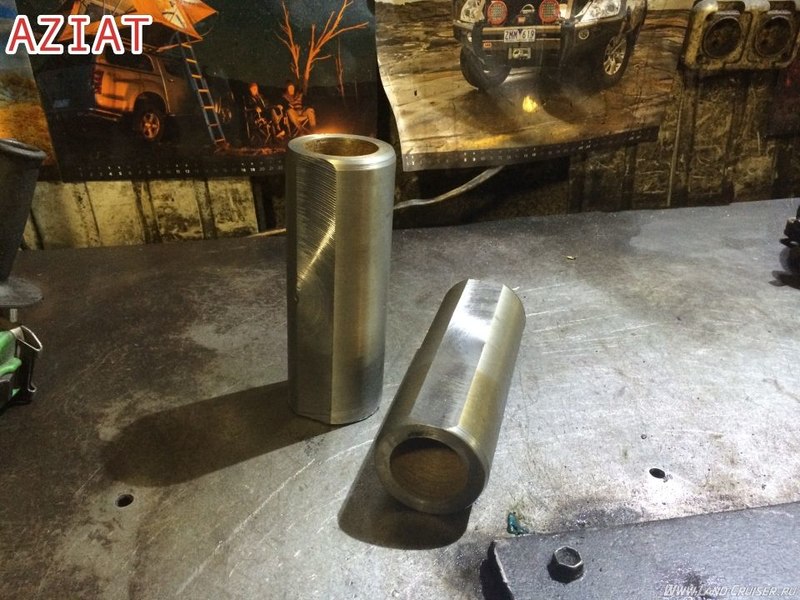

Потом точим вот такие втулки из стали . Внутренний диаметр 39мм , наружный 67,3 мм , ширина по фаскам 66м .

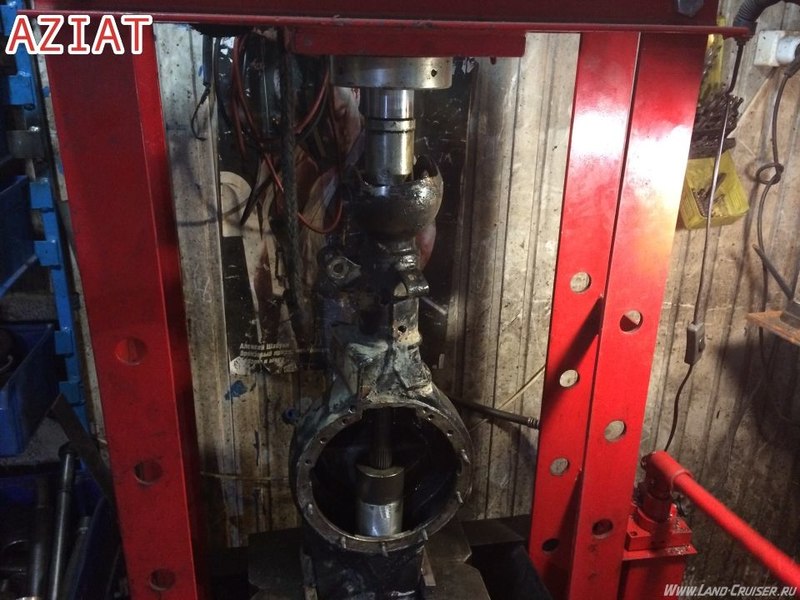

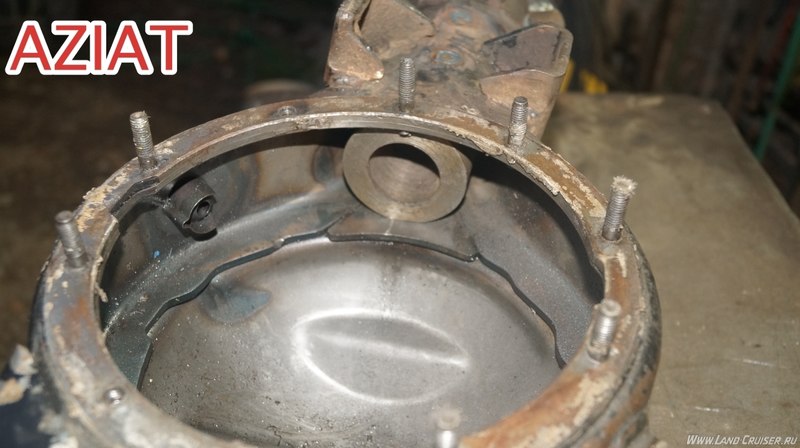

Далее  с помощью пресса  вставляем  втулки внутрь балки

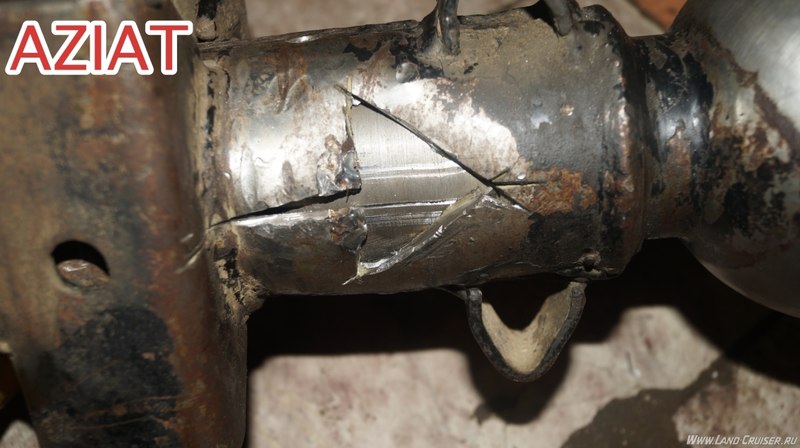

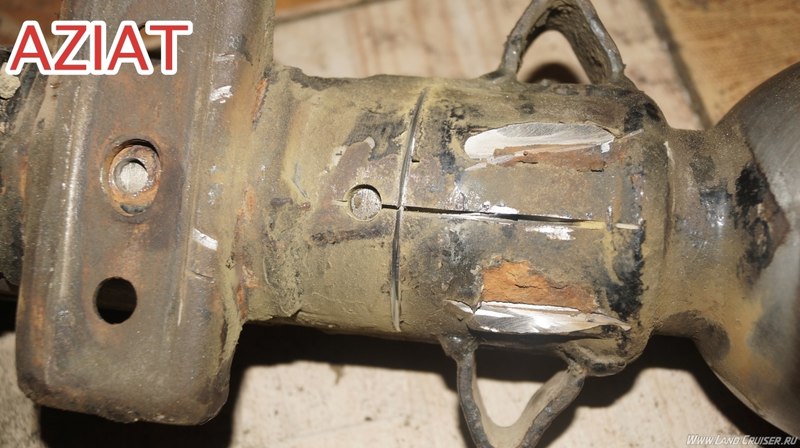

Лезут они  туда  достаточно легко , с усилием чуть больше 5т. Но под конец  , как раз на  изгибе  останавливаются  и даже при 20 тоннах ( больше  не стали  давить ) не двигаются  . Поэтому  решаем  что без хирургического вмешательства никак  . Тем более что справа  уже до меня  пытались выровнять балку  и только замяли её ещё сильнее  . Так  что берем  болгарку  и  делаем надрезы  и  дальше втулки проходят  как по маслу , попутно немного  выровняв  балку    .

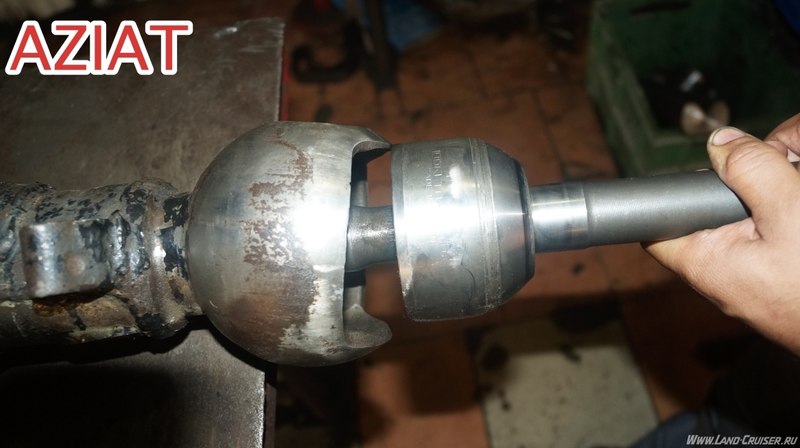

Но этого мало , так как  шрус с полуосью все ещё не вставляются  нормально в  кулак

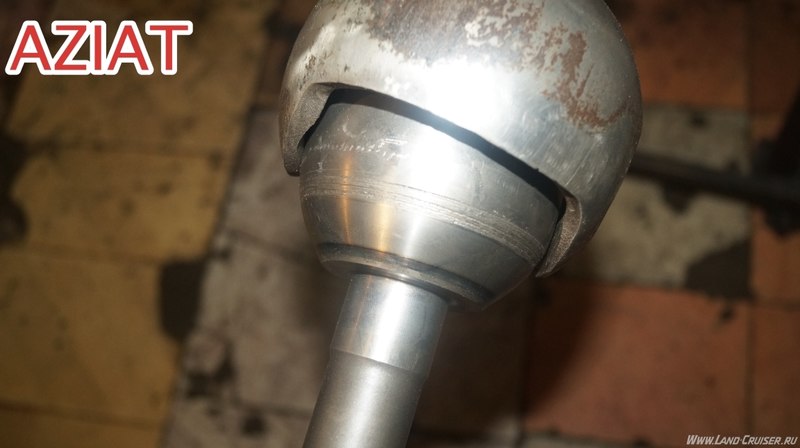

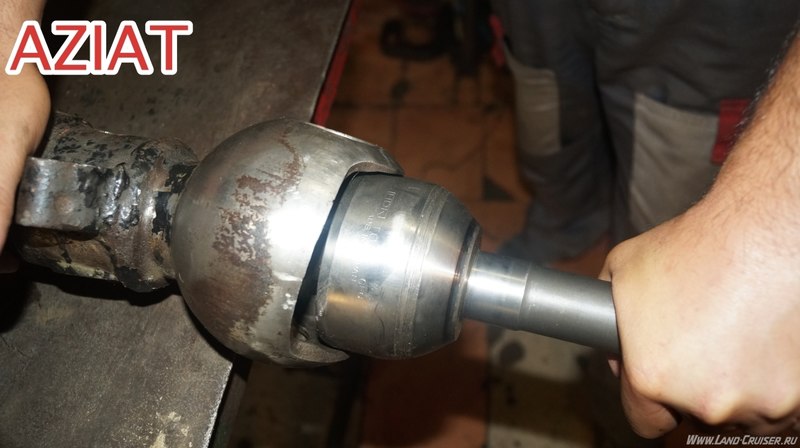

сейчас вот так

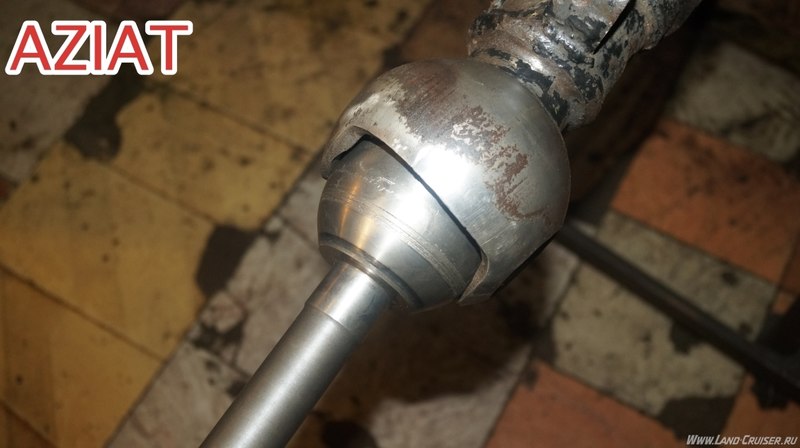

А надо вот так

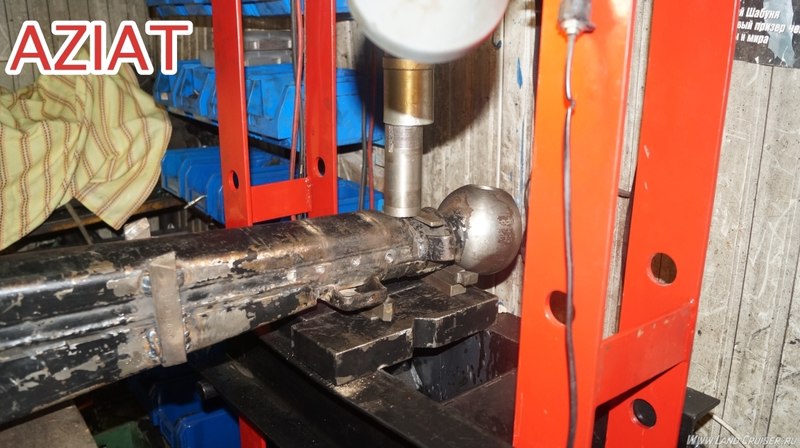

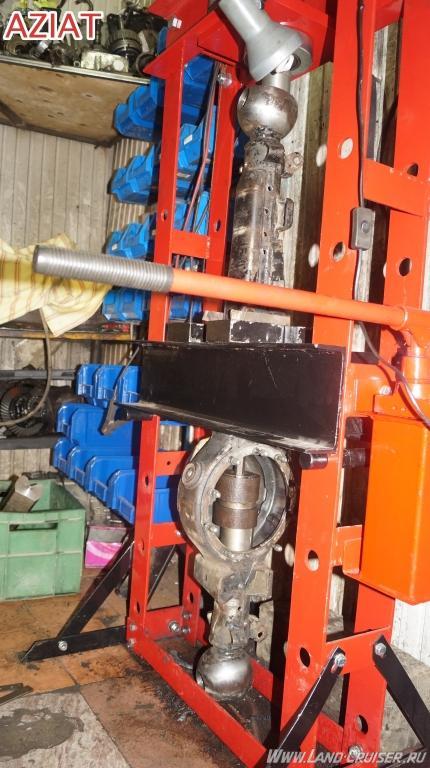

Так  что ставим  мост снова на пресс

и примерно через час получаем  вот такой  результат с  обоих сторон

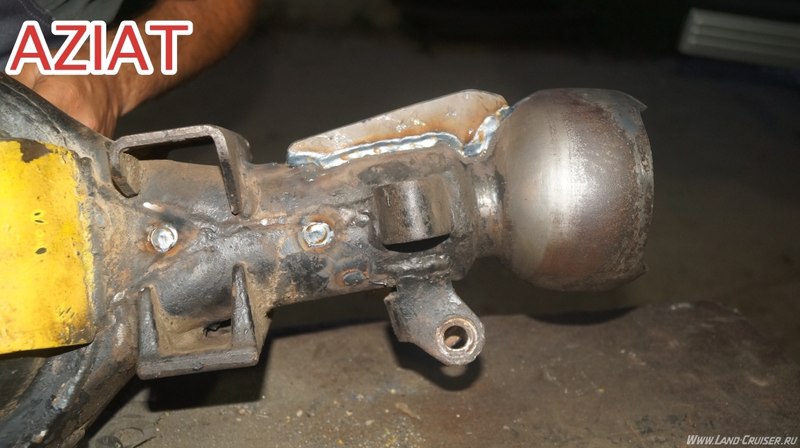

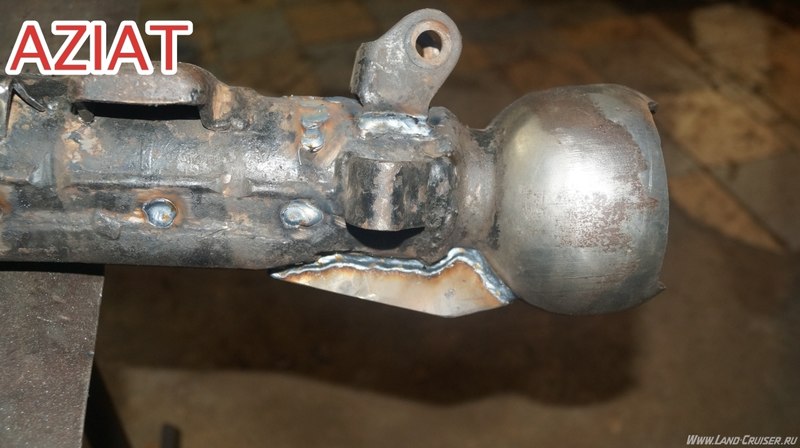

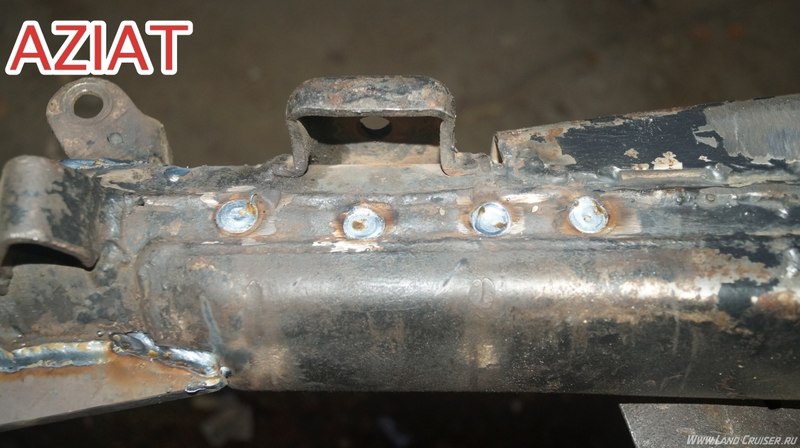

Далее  всё обвариваю





 И отдаю мост испытателю .



Изменено 10 ноября 2017 пользователем AZIAT

[Schimano 251]

Интересно сколько времени заняла работа по правке моста и Сколько стоит новый Чулок

[atomp4fx 37]

5 баллов, красиво и технологично



Чем ты варишь такие ровные швы и большие круглые дырки одной каплей? Просто руками?)))

[Spheruum 32]

Фундоментальный подход!!!!!!!!

Андрей, а чисто теоретически а можно еще усилители вот так?:



А вторую втулку, которая с длинной стороны почему не сделал длиннее? Потому что дальше усилитель наварен?

[vkostya 0]

А пресс сколько тоннн? И сварка смесью сварочной??

[AZIAT 4433]

Интересно сколько времени заняла работа по правке моста

с 10 утра  до 10 ти вечера примерно

Сколько стоит новый Чулок



Toyota 43110-35050 Корпус переднего моста 01.03.13 13 102633,31р.

Чем ты варишь такие ровные швы и большие круглые дырки одной каплей? Просто руками?)))

Полуавтоматом инверторным 200А в смеси СО2 и аргона .

а чисто теоретически а можно еще усилители вот так?:

можно , Но тогда надо как америкосы сальник ставить рядом с редуктором для полной картины .

А вторую втулку, которая с длинной стороны почему не сделал длиннее? Потому что дальше усилитель наварен?

она длиной 19,5 см , больше не пройдет через проём для редуктора .

[AZIAT 4433]

А пресс сколько тоннн?

30

[NazareT 537]

Длинее втулка и не нужна, балка вся усилена, согнуло от упора рессоры, до кулака.. колеса встали /\ и начали течь кулаки...

[exup 3]

 так новый  то же согнётся   , а  имеющийся теперь ровный  и усиленный "на весь оставшийся срок службы"....
интересное решение...

[NazareT 537]

так новый  то же согнётся   , а  имеющийся теперь ровный  и усиленный "на весь оставшийся срок службы"....

интересное решение...

Очень надеюсь...

[NazareT 537]

Да добавлю, а то фоткам не понятно, к мосту приварены были упоры,на которые он ложился в пресс, по окончанию правки - срезаны....

Изменено 26 июля 2013 пользователем NazareT

[shellcode 276]

кстати новый чулок с эмиратов стоит 1000$

[RuSoTuRiStO 1]

кстати новый чулок с эмиратов стоит 1000$



Ждать его дней 30-50. И не факт что он его не погнёт  А так выравняли и усилили

[Choobee 4]

фундаментально

[GORODOK 12]

Я задний мост на секвойе 1 загнул, правил на прессе, но до конца не получилось, пришлось временно сделать одну тягу продольную длинее, ездить можно, но тоже доделывать буду. Впринципе ни чего сложного, главное терпение и пресс хороший с помощниками.

[NazareT 537]

Тут главное замеры, потому как данных по мостам(размеры и реперы) нет. Сход-развпл показал - придется еще попотеть... Так что продолжение следует... Полный технологический процесс где что мерить и как править - постараемся раскрыть.

[Spheruum 32]

Андрей, а для прадо-моста размеры втулок будут такими же?

[AZIAT 4433]

До 90 года да , после чуть больше , но точных цифр не скажу.

[Spheruum 32]

Блин! А как замерить?

[AZIAT 4433]

Сверлишь отверстие, штангелем меришь глубину  и отнимаешь толщину  стенки , её можно измерить там  где редуктор встает .
